Описание

Услуга "Автоматический определитель номера (clip)" ("Calling Line Identification Presentation") — автоматический определитель номера. Услуга clip позволяет идентифицировать на дисплее телефонного аппарата номер вызывающего абонента.

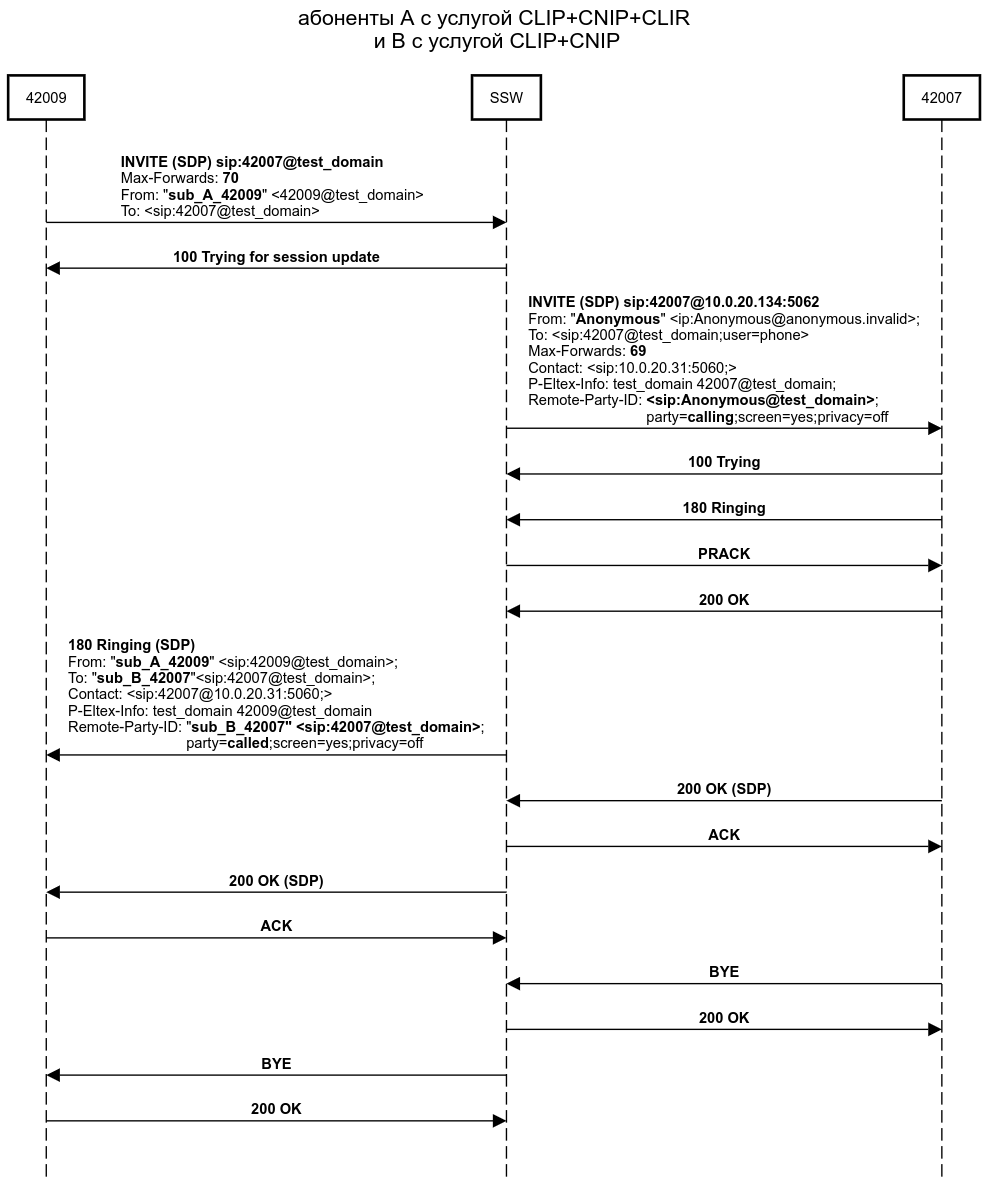

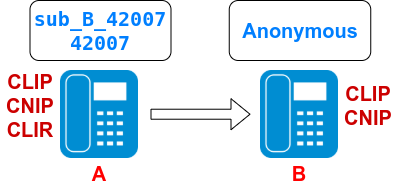

Услуга "Антиопределитель номера (clir)", ("Calling Line Identification Restriction") — запрет идентификации номера вызывающего абонента. Услуга clir позволяет вызывающему абоненту предотвратить определение своего номера на стороне вызываемого абонента. Услуга имеет 2 режима: user_defined и restrict_all.

  • User_defined — режим, в котором производится трансляция того, что пришло от абонента А.
  • Restrict_all — режим, в котором в любом случае вместо того, что пришло от абонента А, передается Anonymous

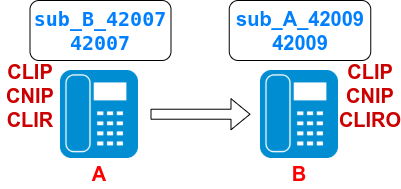

Услуга "Отмена ограничения идентификации номера вызывающего абонента (cliro)" ("Calling Line Identification Restriction Override") — автоматический определитель номера с приоритетом (подавление запрета идентификации номера). Услуга cliro позволяет снять, установленный запрет на определение номера вызывающего абонента.

Услуга "Отображение имени звонящего абонента (cnip)" ("Calling Name Identification Presentation") — отображение имени звонящего абонента. Услуга cnip позволяет идентифицировать на дисплее телефонного аппарата имя вызывающего абонента.

Использование

Чтобы у абонента А корректно отображалось имя абонента В, имя должно быть прописано в SSW в  алиас абонента В параметр= "displayName" . Данные от ТА абонента В не подгружаются.

Это можно выполнить командой CLI:

/domain/test_domain/alias/set 42007 sip 42007@test_domain displayName sub_B_42007
There are aliases within domain test_domain affected by settings property displayName:
  42007  <->  06baf3d5e01bc1f0

/domain/test_domain/alias/info 42007
Aliases in domain test_domain
┌───────┬─────────────────┬─┬─┬───────────────────────┬─────────────────────────────────┐
│Address│      Iface      │A│W│       Property        │              Value              │
├───────┼─────────────────┼─┼─┼───────────────────────┼─────────────────────────────────┤
│42007  │42007@test_domain│ │ │user_agent             │"VP-15P/2.9.2.1.4 sofia-sip/1.22"│
. . .
│       │                 │ │ │displayName            │sub_B_42007                      │
. . .
└───────┴─────────────────┴─┴─┴───────────────────────┴─────────────────────────────────┘

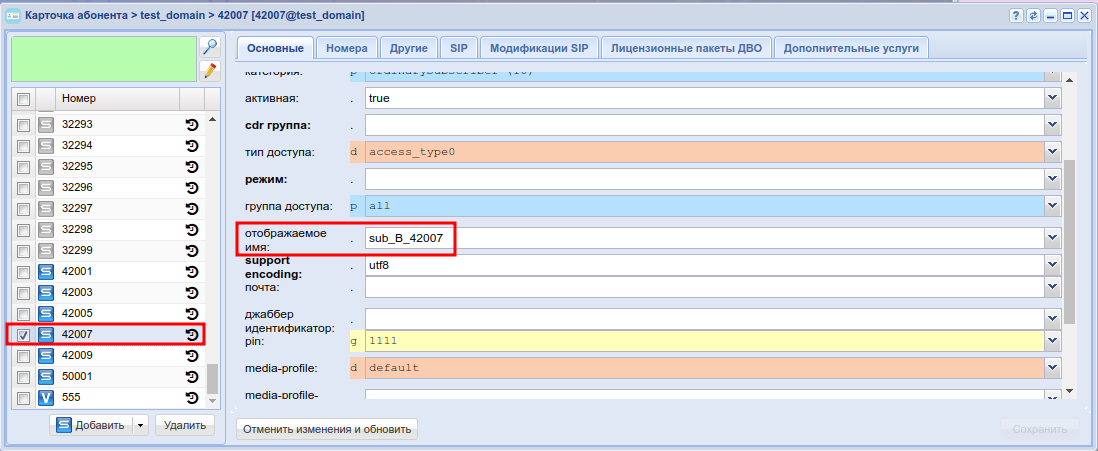

Либо через Веб интерфейс:

  • Абонент А (42009) звонит абоненту В (42007), у обоих на дисплее отображается "Anonymous", так как у обоих не активизированы услуги определения номера.

    INVITE sip:42007@test_domain SIP/2.0
    Via: SIP/2.0/UDP 10.0.20.138:5061;rport;branch=z9hG4bKKg8S4UyjKK3cB
    Max-Forwards: 70
    From: "42009" <sip:42009@test_domain>;tag=2vaUD4yS257KK
    To: <sip:42007@test_domain>
    Call-ID: 57d04d40-9ad0-1200-1389-6813e2092a90
    CSeq: 129585 INVITE
    Contact: <sip:42009@10.0.20.138:5061;transport=udp>
    User-Agent: VP-15P/2.9.2.1.4 sofia-sip/1.22
    Allow: INVITE, ACK, BYE, CANCEL, OPTIONS, PRACK, MESSAGE, SUBSCRIBE, NOTIFY, REFER, UPDATE, INFO
    Supported: timer, 100rel, replaces, remote-ring
    Allow-Events: message-summary, talk, hold, dialog, refer
    Authorization: Digest username="42009", realm="test_domain", nonce="19aacf8e2b8832fec1bd1dc05f59de34", cnonce="V+EWIJrQEgCJE2gT4gkqkA", algorithm=MD5, uri="sip:42007@test_do
    in", response="a855d2aab9a8bcb61889a1824419f165", qop=auth, nc=00000001
    Session-Expires: 1800
    Min-SE: 120
    Content-Type: application/sdp
    Content-Disposition: session
    Content-Length: 275

    v=0
    o=- 7128516125909031777 1006182629120547121 IN IP4 10.0.20.138
    s=Session SDP
    c=IN IP4 10.0.20.138
    t=0 0
    m=audio 23044 RTP/AVP 8 18 0 4 103 104
    a=fmtp:18 annexb=no
    a=fmtp:4 annexa=no
    a=rtpmap:103 G726-24/8000
    a=rtpmap:104 G726-32/8000
    a=silenceSupp:off - - - -

    INVITE sip:42007@10.0.20.134:5062 SIP/2.0
    Via: SIP/2.0/UDP 10.0.20.31:5060;branch=z9hG4bK-o-1743659360784984-0277450-101
    From: Anonymous <sip:Anonymous@anonymous.invalid>;tag=ecssO17436593607849900277450
    To: <sip:42007@test_domain;user=phone>
    Call-ID: 06cfa0fa0d5815f5
    CSeq: 1 INVITE
    User-Agent: Eltex ECSS-10
    Max-Forwards: 69
    Contact: <sip:10.0.20.31:5060;line=0f2e2de6fc5bf33f>
    X-Call-Ref: 3893007293
    Accept: multipart/mixed, application/sdp
    Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
    Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
    P-Eltex-Info: test_domain 42007@test_domain/- 3893007293 sip1@ecss1 <0.27745.0>/1 outgoing
    Category: 10
    Session-Expires: 1800;refresher=uac
    Min-SE: 300
    Supported: 100rel, timer, replaces
    Remote-Party-ID: <sip:Anonymous@test_domain>;party=calling;screen=yes;privacy=off
    Content-Type: application/sdp
    Content-Length: 689

    v=0
    o=- 2208989660 3952648160 IN IP4 10.0.20.82
    s=ECSS-10
    b=AS:3166
    t=0 0
    m=audio 12050 RTP/AVP 8 0 9 96
    c=IN IP4 10.0.20.82
    a=rtpmap:8 PCMA/8000/1
    a=rtpmap:0 PCMU/8000/1
    a=rtpmap:9 G722/8000/1
    a=rtpmap:96 telephone-event/8000
    a=fmtp:96 0-16
    a=rtcp:12051 IN IP4 10.0.20.82
    a=sendrecv
    a=ssrc:31632478 cname:634bb42166163075
    m=video 12052 RTP/AVP 100 96
    c=IN IP4 10.0.20.82
    b=TIAS:3000000

    SIP/2.0 180 Ringing
    Via: SIP/2.0/UDP 10.0.20.138:5061;branch=z9hG4bKKg8S4UyjKK3cB;received=10.0.20.138;rport=5061
    From: "42009" <sip:42009@test_domain>;tag=2vaUD4yS257KK
    To: <sip:42007@test_domain>;tag=ecssI1743659360692920038290
    Call-ID: 57d04d40-9ad0-1200-1389-6813e2092a90
    CSeq: 129585 INVITE
    Supported: 100rel, timer, replaces
    Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
    Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
    Content-Type: application/sdp
    Contact: <sip:42007@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
    P-Eltex-Info: test_domain 42009@test_domain/-1 3893007293 sip1@ecss1 <0.27744.0>/3 incoming
    X-Call-Ref: 3893007293
    User-Agent: Eltex ECSS-10
    Content-Length: 250

    v=0
    o=- 2208989721 3952648160 IN IP4 10.0.20.82
    s=ECSS-10
    t=0 0
    m=audio 12054 RTP/AVP 8
    c=IN IP4 10.0.20.82
    a=rtpmap:8 PCMA/8000/1
    a=rtcp:12055 IN IP4 10.0.20.82
    a=sendrecv
    a=ssrc:209089574 cname:2ab104bd2422d8b5
    a=silenceSupp:off - - - -

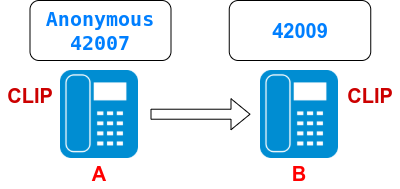

    • Абонент A (42009) звонит абоненту В(42007).
    • У абонента В на дисплее телефона будет отображаться номер абонента А, так как у абонента В подключена услуга "clip".
    • У абонента А на дисплее телефона будет отображаться "Anonymous", так как у абонента А не подключена услуга "clip".

    INVITE sip:42007@test_domain SIP/2.0
    Via: SIP/2.0/UDP 10.0.20.138:5061;rport;branch=z9hG4bK5N4mracX7tymp
    Max-Forwards: 70
    From: "42009" <sip:42009@test_domain>;tag=NgQeH0F7UQtQQ
    To: <sip:42007@test_domain>
    Call-ID: a6aa8240-9ae0-1200-1489-6813e2092a90
    CSeq: 133087 INVITE
    Contact: <sip:42009@10.0.20.138:5061;transport=udp>
    User-Agent: VP-15P/2.9.2.1.4 sofia-sip/1.22
    Allow: INVITE, ACK, BYE, CANCEL, OPTIONS, PRACK, MESSAGE, SUBSCRIBE, NOTIFY, REFER, UPDATE, INFO
    Supported: timer, 100rel, replaces, remote-ring
    Allow-Events: message-summary, talk, hold, dialog, refer
    Authorization: Digest username="42009", realm="test_domain", nonce="0eb1cdeb8736e8ff33f9e4c81cfe9dd0", cnonce="przRwJrgEgCJFGgT4gkqkA", algorithm=MD5, uri="sip:42007@test_domain", respons
    8e50b772143bbad5df981d41ee20c4", qop=auth, nc=00000001
    Session-Expires: 1800
    Min-SE: 120
    Content-Type: application/sdp
    Content-Disposition: session
    Content-Length: 275

    v=0
    o=- 9182085147913175494 7227378361188408870 IN IP4 10.0.20.138
    s=Session SDP
    c=IN IP4 10.0.20.138
    t=0 0
    m=audio 23052 RTP/AVP 8 18 0 4 103 104
    a=fmtp:18 annexb=no
    a=fmtp:4 annexa=no
    a=rtpmap:103 G726-24/8000
    a=rtpmap:104 G726-32/8000
    a=silenceSupp:off - - - -

    INVITE sip:42007@10.0.20.134:5062 SIP/2.0
    Via: SIP/2.0/UDP 10.0.20.31:5060;branch=z9hG4bK-o-1743666364811535-06521-101
    From: <sip:42009@test_domain;user=phone>;tag=ecssO174366636481154006521
    To: <sip:42007@test_domain;user=phone>
    Call-ID: 06cfa2afcccfbd24
    CSeq: 1 INVITE
    User-Agent: Eltex ECSS-10
    Max-Forwards: 69
    Contact: <sip:42009@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
    X-Call-Ref: 3205196700
    Accept: multipart/mixed, application/sdp
    Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
    Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
    P-Eltex-Info: test_domain 42007@test_domain/- 3205196700 sip1@ecss1 <0.652.1>/1 outgoing
    Category: 10
    Session-Expires: 1800;refresher=uac
    Min-SE: 300
    Supported: 100rel, timer, replaces
    Remote-Party-ID: <sip:42009@test_domain>;party=calling;screen=yes;privacy=off
    Content-Type: application/sdp
    Content-Length: 689

    v=0
    o=- 2208989601 3952655164 IN IP4 10.0.20.81
    s=ECSS-10
    b=AS:3166
    t=0 0
    m=audio 12060 RTP/AVP 8 0 9 96
    c=IN IP4 10.0.20.81
    a=rtpmap:8 PCMA/8000/1
    a=rtpmap:0 PCMU/8000/1
    a=rtpmap:9 G722/8000/1
    a=rtpmap:96 telephone-event/8000
    a=fmtp:96 0-16

    SIP/2.0 180 Ringing
    Via: SIP/2.0/UDP 10.0.20.138:5061;branch=z9hG4bK5N4mracX7tymp;received=10.0.20.138;rport=5061
    From: "42009" <sip:42009@test_domain>;tag=NgQeH0F7UQtQQ
    To: <sip:42007@test_domain>;tag=ecssI1743666364748103037830
    Call-ID: a6aa8240-9ae0-1200-1489-6813e2092a90
    CSeq: 133087 INVITE
    Supported: 100rel, timer, replaces
    Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
    Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
    Content-Type: application/sdp
    Contact: <sip:42007@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
    P-Eltex-Info: test_domain 42009@test_domain/-1 3205196700 sip1@ecss1 <0.651.1>/3 incoming
    X-Call-Ref: 3205196700
    User-Agent: Eltex ECSS-10
    Content-Length: 251

    v=0
    o=- 2208989643 3952655164 IN IP4 10.0.20.81
    s=ECSS-10
    t=0 0
    m=audio 12064 RTP/AVP 8
    c=IN IP4 10.0.20.81
    a=rtpmap:8 PCMA/8000/1
    a=rtcp:12065 IN IP4 10.0.20.81
    a=sendrecv
    a=ssrc:2126383492 cname:752a9d83529f50be
    a=silenceSupp:off - - - -

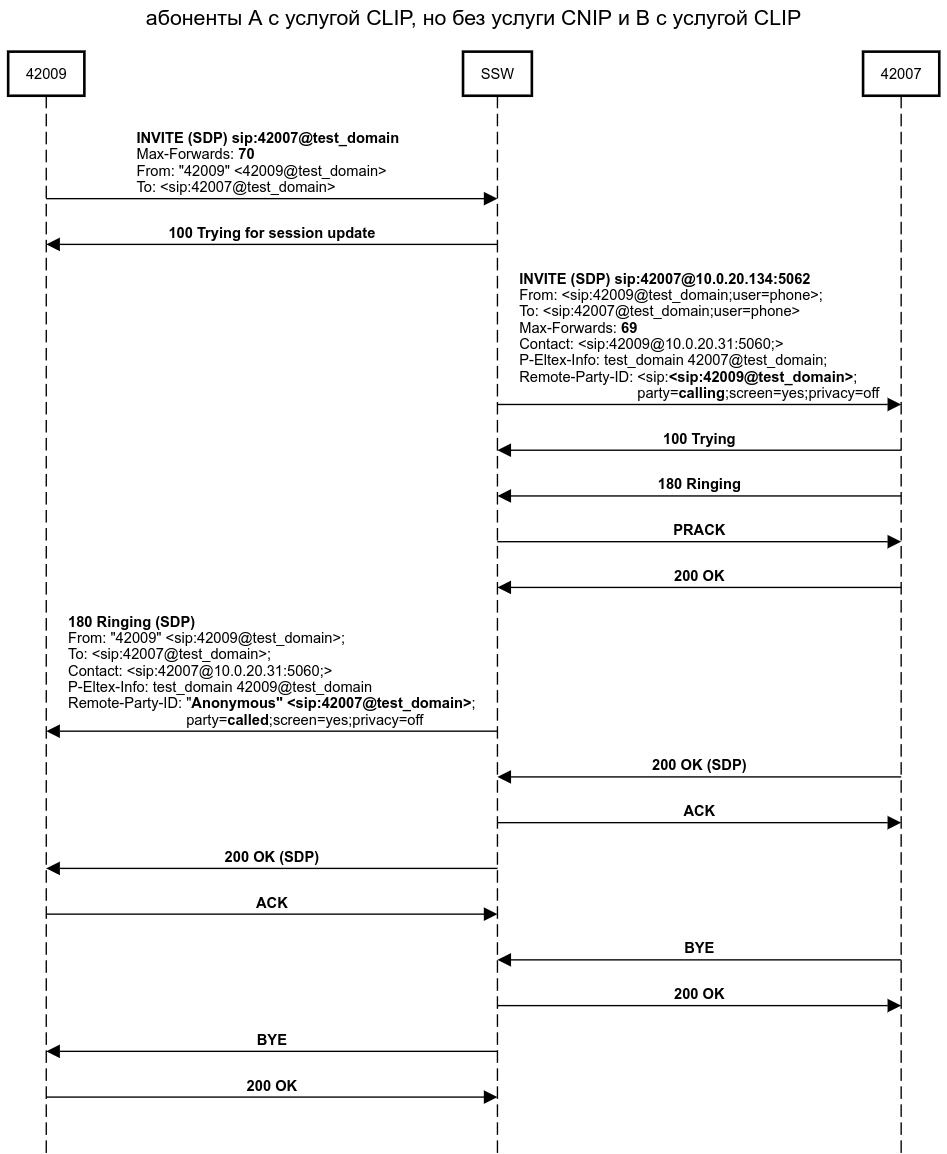

    • Абонент A (42009) звонит абоненту В(42007).
    • У абонента В на дисплее телефона будет отображаться номер абонента А, так как у абонента В подключена услуга "clip".
    • У абонента А на дисплее телефона будет отображаться "Anonymous" + номер абонента В, так как у абонента А подключена услуга "clip", но не подключена услуга "cnip".

    INVITE sip:42007@test_domain SIP/2.0
    Via: SIP/2.0/UDP 10.0.20.138:5061;rport;branch=z9hG4bKKc6SFpZ1y21BQ
    Max-Forwards: 70
    From: "42009" <sip:42009@test_domain>;tag=epD92e8Dr0KrS
    To: <sip:42007@test_domain>
    Call-ID: 0ad666a0-9ae4-1200-1489-6813e2092a90
    CSeq: 133816 INVITE
    Contact: <sip:42009@10.0.20.138:5061;transport=udp>
    User-Agent: VP-15P/2.9.2.1.4 sofia-sip/1.22
    Allow: INVITE, ACK, BYE, CANCEL, OPTIONS, PRACK, MESSAGE, SUBSCRIBE, NOTIFY, REFER, UPDATE, INFO
    Supported: timer, 100rel, replaces, remote-ring
    Allow-Events: message-summary, talk, hold, dialog, refer
    Authorization: Digest username="42009", realm="test_domain", nonce="e494ca6147a9306a1a89c7f56ed59144", cnonce="Cui2IJrkEgCJFGgT4gkqkA", algorithm=MD5, uri="sip:42007@test_domain", response="
    d4e8ac0281adafc4aeed98ee8694ee", qop=auth, nc=00000001
    Session-Expires: 1800
    Min-SE: 120
    Content-Type: application/sdp
    Content-Disposition: session
    Content-Length: 275

    v=0
    o=- 5192709208113021351 8872296897122184144 IN IP4 10.0.20.138
    s=Session SDP
    c=IN IP4 10.0.20.138
    t=0 0
    m=audio 23056 RTP/AVP 8 18 0 4 103 104
    a=fmtp:18 annexb=no
    a=fmtp:4 annexa=no
    a=rtpmap:103 G726-24/8000
    a=rtpmap:104 G726-32/8000
    a=silenceSupp:off - - - -

    INVITE sip:42007@10.0.20.134:5062 SIP/2.0
    Via: SIP/2.0/UDP 10.0.20.31:5060;branch=z9hG4bK-o-1743667821322648-018281-101
    From: <sip:42009@test_domain;user=phone>;tag=ecssO1743667821322653018281
    To: <sip:42007@test_domain;user=phone>
    Call-ID: 06cfa30ad5939ee5
    CSeq: 1 INVITE
    User-Agent: Eltex ECSS-10
    Max-Forwards: 69
    Contact: <sip:42009@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
    X-Call-Ref: 725877602
    Accept: multipart/mixed, application/sdp
    Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
    Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
    P-Eltex-Info: test_domain 42007@test_domain/- 725877602 sip1@ecss1 <0.1828.1>/1 outgoing
    Category: 10
    Session-Expires: 1800;refresher=uac
    Min-SE: 300
    Supported: 100rel, timer, replaces
    Remote-Party-ID: <sip:42009@test_domain>;party=calling;screen=yes;privacy=off
    Content-Type: application/sdp
    Content-Length: 690

    v=0
    o=- 2208989163 3952656621 IN IP4 10.0.20.82
    s=ECSS-10
    b=AS:3166
    t=0 0
    m=audio 12062 RTP/AVP 8 0 9 96
    c=IN IP4 10.0.20.82
    a=rtpmap:8 PCMA/8000/1
    a=rtpmap:0 PCMU/8000/1
    a=rtpmap:9 G722/8000/1
    a=rtpmap:96 telephone-event/8000
    a=fmtp:96 0-16
    a=rtcp:12063 IN IP4 10.0.20.82
    a=sendrecv
    a=ssrc:465434644 cname:1adec5197ac7ea58
    m=video 12064 RTP/AVP 100 96
    c=IN IP4 10.0.20.82
    b=TIAS:3000000
    a=rtpmap:100 H264/90000
    a=fmtp:100 packetization-mode=0;profile-level-id=42e01E
    a=rtpmap:96 H263-1998/90000
    a=fmtp:96 CIF=1;QCIF=1
    a=rtcp:12065 IN IP4 10.0.20.82
    a=sendrecv
    a=imageattr:* recv [x=640,y=480,q=0.50]
    a=ssrc:1444212504 cname:1adec5197ac7ea58
    a=rtcp-fb:* nack pli


    SIP/2.0 180 Ringing
    Via: SIP/2.0/UDP 10.0.20.138:5061;branch=z9hG4bKKc6SFpZ1y21BQ;received=10.0.20.138;rport=5061
    From: "42009" <sip:42009@test_domain>;tag=epD92e8Dr0KrS
    To: <sip:42007@test_domain>;tag=ecssI1743667821262851037990
    Call-ID: 0ad666a0-9ae4-1200-1489-6813e2092a90
    CSeq: 133816 INVITE
    Supported: 100rel, timer, replaces
    Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
    Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
    Content-Type: application/sdp
    Contact: <sip:42007@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
    P-Eltex-Info: test_domain 42009@test_domain/-1 725877602 sip1@ecss1 <0.1827.1>/3 incoming
    Remote-Party-ID: "Anonymous" <sip:42007@test_domain>;party=called;screen=yes;privacy=off
    X-Call-Ref: 725877602
    User-Agent: Eltex ECSS-10
    Content-Length: 250

    v=0
    o=- 2208989203 3952656621 IN IP4 10.0.20.82
    s=ECSS-10
    t=0 0
    m=audio 12066 RTP/AVP 8
    c=IN IP4 10.0.20.82
    a=rtpmap:8 PCMA/8000/1
    a=rtcp:12067 IN IP4 10.0.20.82
    a=sendrecv
    a=ssrc:676597433 cname:6d54f17248e1560f
    a=silenceSupp:off - - - -

    • Абонент A (42009 / имя sub_A_42009) звонит абоненту В(42007 / имя sub_B_42007).
    • У абонента В на дисплее телефона будет отображаться имя + номер абонента А, так как у абонента В подключены услуги "clip" и "cnip".
    • У абонента А на дисплее телефона будет отображаться имя + номер абонента В, так как у абонента А подключены услуги "clip" и "cnip".

    INVITE sip:42007@test_domain SIP/2.0
    Via: SIP/2.0/UDP 10.0.20.138:5061;rport;branch=z9hG4bKvDr54erZN2UFj
    Max-Forwards: 70
    From: "sub_A_42009" <sip:42009@test_domain>;tag=gD91BDtKjFH8p
    To: <sip:42007@test_domain>
    Call-ID: 3818d740-9aeb-1200-1889-6813e2092a90
    CSeq: 135357 INVITE
    Contact: <sip:42009@10.0.20.138:5061;transport=udp>
    User-Agent: VP-15P/2.9.2.1.4 sofia-sip/1.22
    Allow: INVITE, ACK, BYE, CANCEL, OPTIONS, PRACK, MESSAGE, SUBSCRIBE, NOTIFY, REFER, UPDATE, INFO
    Supported: timer, 100rel, replaces, remote-ring
    Allow-Events: message-summary, talk, hold, dialog, refer
    Authorization: Digest username="42009", realm="test_domain", nonce="02882921549dfe9448e57201bd35d214", cnonce="OCmgIJrrEgCJGGgT4gkqkA", algorithm=MD5, uri="sip:42007@test_domain", response="d8a21d0a32b4711e447da2367ff09332", qop=auth, nc=
    000001
    Session-Expires: 1800
    Min-SE: 120
    Content-Type: application/sdp
    Content-Disposition: session
    Content-Length: 275

    v=0
    o=- 5007320893816730869 5297677774340944292 IN IP4 10.0.20.138
    s=Session SDP
    c=IN IP4 10.0.20.138
    t=0 0
    m=audio 23036 RTP/AVP 8 18 0 4 103 104
    a=fmtp:18 annexb=no
    a=fmtp:4 annexa=no
    a=rtpmap:103 G726-24/8000
    a=rtpmap:104 G726-32/8000
    a=silenceSupp:off - - - -

    INVITE sip:42007@10.0.20.134:5062 SIP/2.0
    Via: SIP/2.0/UDP 10.0.20.31:5060;branch=z9hG4bK-o-1743670903749589-044551-101
    From: "sub_A_42009" <sip:42009@test_domain;user=phone>;tag=ecssO1743670903749594044551
    To: <sip:42007@test_domain;user=phone>
    Call-ID: 06cfa3cb7ce48a65
    CSeq: 1 INVITE
    User-Agent: Eltex ECSS-10
    Max-Forwards: 69
    Contact: <sip:42009@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
    X-Call-Ref: 768242699
    Accept: multipart/mixed, application/sdp
    Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
    Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
    P-Eltex-Info: test_domain 42007@test_domain/- 768242699 sip1@ecss1 <0.4455.1>/1 outgoing
    Category: 10
    Session-Expires: 1800;refresher=uac
    Min-SE: 300
    Supported: 100rel, timer, replaces
    Remote-Party-ID: "sub_A_42009" <sip:42009@test_domain>;party=calling;screen=yes;privacy=off
    Content-Type: application/sdp
    Content-Length: 689

    v=0
    o=- 2208989537 3952659703 IN IP4 10.0.20.81
    s=ECSS-10
    b=AS:3166
    t=0 0
    m=audio 12114 RTP/AVP 8 0 9 96
    c=IN IP4 10.0.20.81
    a=rtpmap:8 PCMA/8000/1
    a=rtpmap:0 PCMU/8000/1
    a=rtpmap:9 G722/8000/1
    a=rtpmap:96 telephone-event/8000
    a=fmtp:96 0-16
    a=rtcp:12115 IN IP4 10.0.20.81
    a=sendrecv
    a=ssrc:96011045 cname:502da258382eb046
    m=video 12116 RTP/AVP 100 96
    c=IN IP4 10.0.20.81
    b=TIAS:3000000
    a=rtpmap:100 H264/90000
    a=fmtp:100 packetization-mode=0;profile-level-id=42e01E
    a=rtpmap:96 H263-1998/90000
    a=fmtp:96 CIF=1;QCIF=1
    a=rtcp:12117 IN IP4 10.0.20.81
    a=sendrecv
    a=imageattr:* recv [x=640,y=480,q=0.50]
    a=ssrc:1393342642 cname:502da258382eb046
    a=rtcp-fb:* nack pli

    SIP/2.0 180 Ringing
    Via: SIP/2.0/UDP 10.0.20.138:5061;branch=z9hG4bKvDr54erZN2UFj;received=10.0.20.138;rport=5061
    From: "sub_A_42009" <sip:42009@test_domain>;tag=gD91BDtKjFH8p
    To: "sub_B_42007" <sip:42007@test_domain>;tag=ecssI1743670903684847037940
    Call-ID: 3818d740-9aeb-1200-1889-6813e2092a90
    CSeq: 135357 INVITE
    Supported: 100rel, timer, replaces
    Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
    Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
    Content-Type: application/sdp
    Contact: <sip:42007@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
    P-Eltex-Info: test_domain 42009@test_domain/-1 768242699 sip1@ecss1 <0.4454.1>/3 incoming
    Remote-Party-ID: "sub_B_42007" <sip:42007@test_domain>;party=called;screen=yes;privacy=off
    X-Call-Ref: 768242699
    User-Agent: Eltex ECSS-10
    Content-Length: 250

    v=0
    o=- 2208989582 3952659703 IN IP4 10.0.20.81
    s=ECSS-10
    t=0 0
    m=audio 12118 RTP/AVP 8
    c=IN IP4 10.0.20.81
    a=rtpmap:8 PCMA/8000/1
    a=rtcp:12119 IN IP4 10.0.20.81
    a=sendrecv
    a=ssrc:824604732 cname:1434a40b2d8a6067
    a=silenceSupp:off - - - -


    • Абонент A (42009) звонит абоненту В(42007).
    • У абонента В на дисплее телефона будет отображаться "Anonymous", независимо от наличия услуг "clip" и "cnip" , так как у абонента А подключена услуга "clir" (Антиопределитель номера).
    • У абонента А на дисплее телефона будет отображаться имя + номер абонента В, так как у абонента А подключены услуги "clip" и "cnip".

    INVITE sip:42007@test_domain SIP/2.0
    Via: SIP/2.0/UDP 10.0.20.138:5061;rport;branch=z9hG4bKFc33FXjea9tgQ
    Max-Forwards: 70
    From: "sub_A_42009" <sip:42009@test_domain>;tag=aKZtDUjteraBS
    To: <sip:42007@test_domain>
    Call-ID: 353ad5e0-9af1-1200-1889-6813e2092a90
    CSeq: 136643 INVITE
    Contact: <sip:42009@10.0.20.138:5061;transport=udp>
    User-Agent: VP-15P/2.9.2.1.4 sofia-sip/1.22
    Allow: INVITE, ACK, BYE, CANCEL, OPTIONS, PRACK, MESSAGE, SUBSCRIBE, NOTIFY, REFER, UPDATE, INFO
    Supported: timer, 100rel, replaces, remote-ring
    Allow-Events: message-summary, talk, hold, dialog, refer
    Authorization: Digest username="42009", realm="test_domain", nonce="d90ba6ba00a134f0a1110d10a2ccf061", cnonce="NU0lYJrxEgCJGGgT4gkqkA", algorithm=MD5, uri="sip:42007@test_domain", response="0e7cfeb140ecd348ff6475109e607231", qop=auth, nc=
    000001
    Session-Expires: 1800
    Min-SE: 120
    Content-Type: application/sdp
    Content-Disposition: session
    Content-Length: 275

    v=0
    o=- 2303146071412931714 6064596911036627705 IN IP4 10.0.20.138
    s=Session SDP
    c=IN IP4 10.0.20.138
    t=0 0
    m=audio 23040 RTP/AVP 8 18 0 4 103 104
    a=fmtp:18 annexb=no
    a=fmtp:4 annexa=no
    a=rtpmap:103 G726-24/8000
    a=rtpmap:104 G726-32/8000
    a=silenceSupp:off - - - -

    INVITE sip:42007@10.0.20.134:5062 SIP/2.0
    Via: SIP/2.0/UDP 10.0.20.31:5060;branch=z9hG4bK-o-1743673475930339-065691-101
    From: Anonymous <sip:Anonymous@anonymous.invalid>;tag=ecssO1743673475930345065691
    To: <sip:42007@test_domain;user=phone>
    Call-ID: 06cfa46c3e888850
    CSeq: 1 INVITE
    User-Agent: Eltex ECSS-10
    Max-Forwards: 69
    Contact: <sip:10.0.20.31:5060;line=0f2e2de6fc5bf33f>
    X-Call-Ref: 2966161168
    Accept: multipart/mixed, application/sdp
    Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
    Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
    P-Eltex-Info: test_domain 42007@test_domain/- 2966161168 sip1@ecss1 <0.6569.1>/1 outgoing
    Category: 10
    Session-Expires: 1800;refresher=uac
    Min-SE: 300
    Supported: 100rel, timer, replaces
    Remote-Party-ID: <sip:Anonymous@test_domain>;party=calling;screen=yes;privacy=full
    Content-Type: application/sdp
    Content-Length: 691

    v=0
    o=- 2208989750 3952662275 IN IP4 10.0.20.82
    s=ECSS-10
    b=AS:3166
    t=0 0
    m=audio 12080 RTP/AVP 8 0 9 96
    c=IN IP4 10.0.20.82
    a=rtpmap:8 PCMA/8000/1
    a=rtpmap:0 PCMU/8000/1
    a=rtpmap:9 G722/8000/1
    a=rtpmap:96 telephone-event/8000
    a=fmtp:96 0-16
    a=rtcp:12081 IN IP4 10.0.20.82
    a=sendrecv
    a=ssrc:1672166269 cname:416109bc0e78d161
    m=video 12082 RTP/AVP 100 96
    c=IN IP4 10.0.20.82
    b=TIAS:3000000
    a=rtpmap:100 H264/90000
    a=fmtp:100 packetization-mode=0;profile-level-id=42e01E
    a=rtpmap:96 H263-1998/90000
    a=fmtp:96 CIF=1;QCIF=1
    a=rtcp:12083 IN IP4 10.0.20.82
    a=sendrecv
    a=imageattr:* recv [x=640,y=480,q=0.50]
    a=ssrc:2135531276 cname:416109bc0e78d161
    a=rtcp-fb:* nack pli

    SIP/2.0 180 Ringing
    Via: SIP/2.0/UDP 10.0.20.138:5061;branch=z9hG4bKFc33FXjea9tgQ;received=10.0.20.138;rport=5061
    From: "sub_A_42009" <sip:42009@test_domain>;tag=aKZtDUjteraBS
    To: "sub_B_42007" <sip:42007@test_domain>;tag=ecssI1743673475787169038390
    Call-ID: 353ad5e0-9af1-1200-1889-6813e2092a90
    CSeq: 136643 INVITE
    Supported: 100rel, timer, replaces
    Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
    Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
    Content-Type: application/sdp
    Contact: <sip:42007@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
    P-Eltex-Info: test_domain 42009@test_domain/-1 2966161168 sip1@ecss1 <0.6568.1>/3 incoming
    Remote-Party-ID: "sub_B_42007" <sip:42007@test_domain>;party=called;screen=yes;privacy=off
    X-Call-Ref: 2966161168
    User-Agent: Eltex ECSS-10
    Content-Length: 250

    v=0
    o=- 2208988802 3952662276 IN IP4 10.0.20.82
    s=ECSS-10
    t=0 0
    m=audio 12084 RTP/AVP 8
    c=IN IP4 10.0.20.82
    a=rtpmap:8 PCMA/8000/1
    a=rtcp:12085 IN IP4 10.0.20.82
    a=sendrecv
    a=ssrc:640741511 cname:59fac2ae5818bccb
    a=silenceSupp:off - - - -

    • Абонент A (42009) звонит абоненту В(42007).
    • У абонента В на дисплее телефона будет отображаться имя + номер абонента А, так как у абонента B подключена услуга "cliro"
      (Отмена ограничения идентификации номера вызывающего абонента) и услуги"clip" и "cnip".
    • У абонента А на дисплее телефона будет отображаться имя + номер абонента В, так как у абонента А подключены услуги "clip",  "cnip" и "clir".

  • В случае указания "Имени" абонента одновременно в ТА и в SSW, абоненту В посылается информация из базы данных SSW.
    То есть данные в SSW имеют приоритет и оригинальная информация от ТА будет изменена.

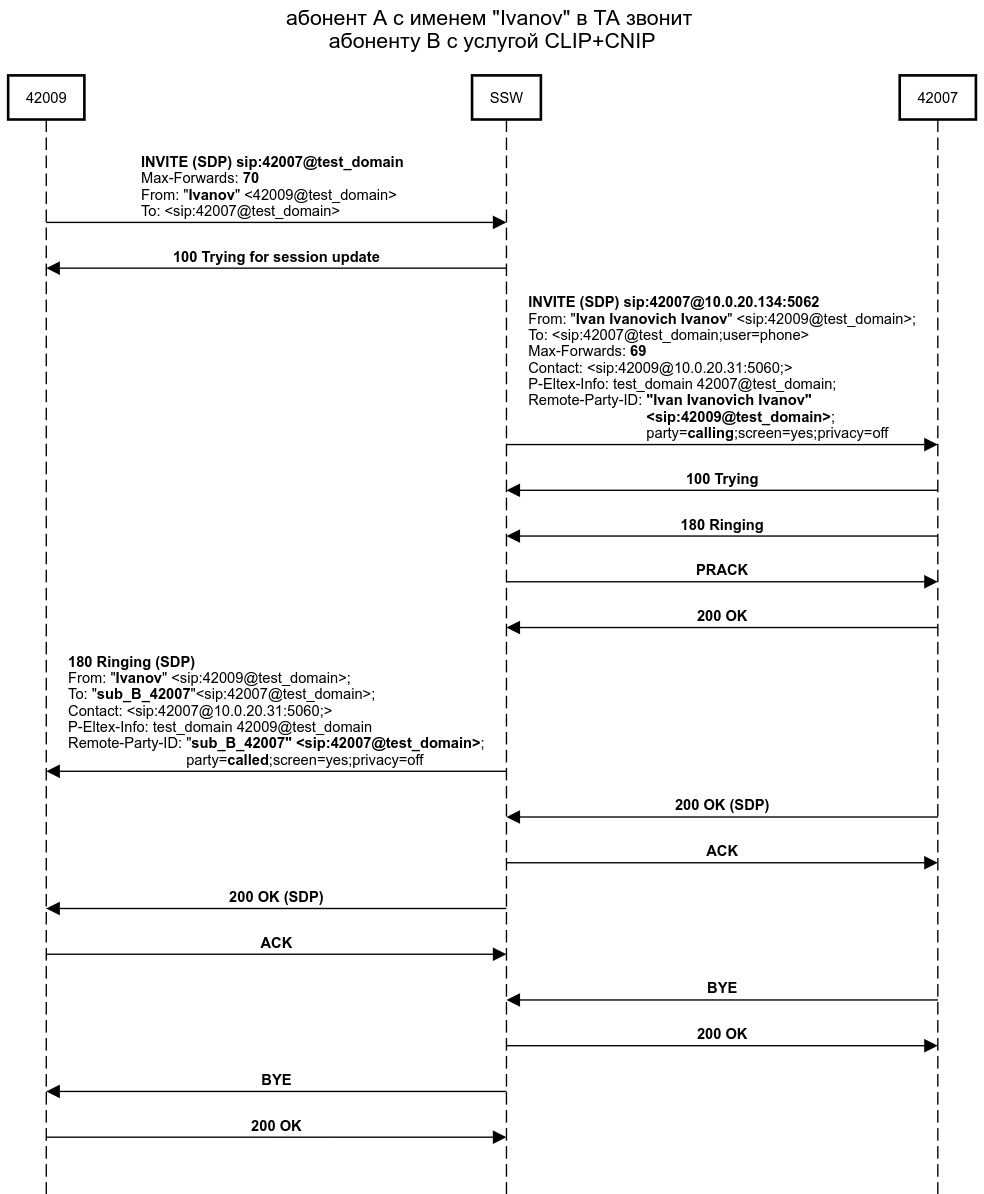

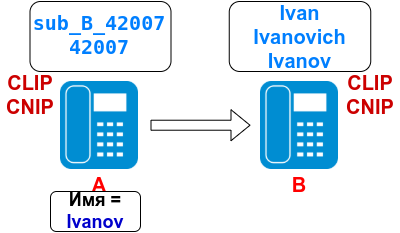

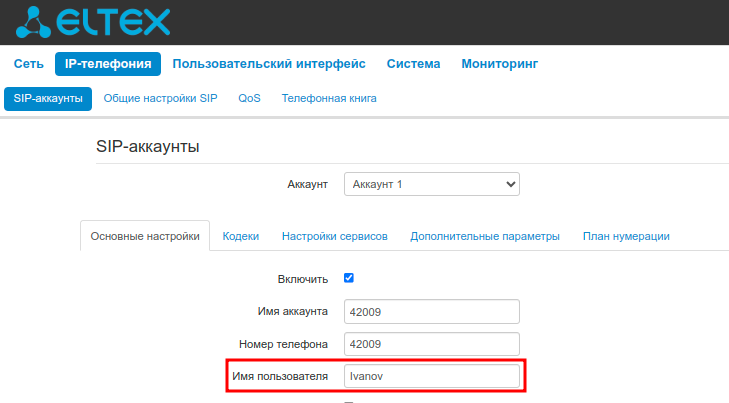

    • Абонент А (42009), с именем установленным в ТА "Ivanov" , звонит абоненту В;
    • В конфигурации алиас 42009 в параметре "displayName" указано значение "Ivan Ivanovich Ivanov";

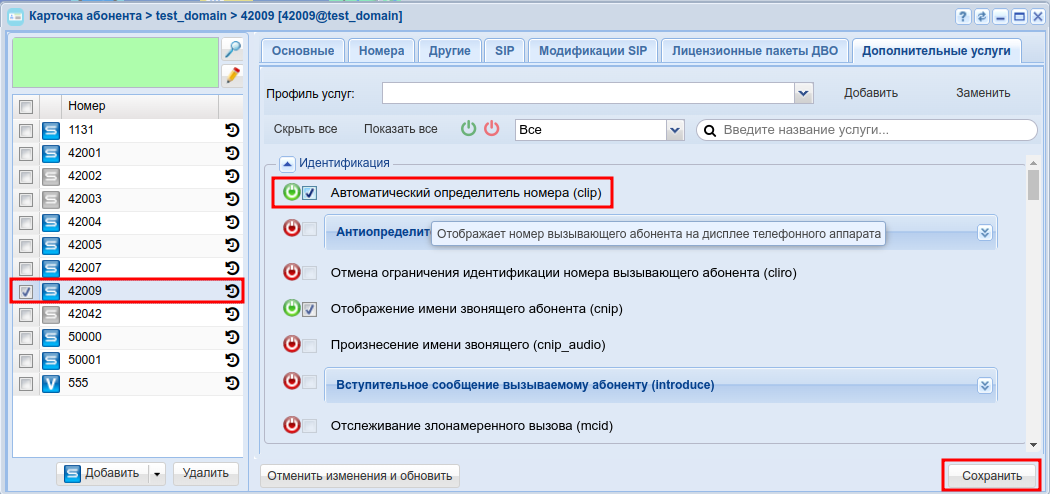

    • На дисплее абонента В имеющего услугу "cnip" высвечивается имя абонента А "Ivan Ivanovich Ivanov".


    INVITE sip:42007@test_domain SIP/2.0
    Via: SIP/2.0/UDP 10.0.20.138:5061;rport;branch=z9hG4bKK5yDX3KFFtycp
    Max-Forwards: 70
    From: "Ivanov" <sip:42009@test_domain>;tag=89SS40rt36g5H
    To: <sip:42007@test_domain>
    Call-ID: f9079080-8b9f-123e-2189-6813e2092a90
    CSeq: 166897 INVITE
    Contact: <sip:42009@10.0.20.138:5061;transport=udp>
    User-Agent: VP-15P/2.9.2.1.4 sofia-sip/1.22
    Allow: INVITE, ACK, BYE, CANCEL, OPTIONS, PRACK, MESSAGE, SUBSCRIBE, NOTIFY, REFER, UPDATE, INFO
    Supported: timer, 100rel, replaces, remote-ring
    Allow-Events: message-summary, talk, hold, dialog, refer
    Authorization: Digest username="42009", realm="test_domain", nonce="f53380872c1e1d13760455b221a734a6", cnonce="+RhZX4ufEj6JIWgT4gkqkA", algorithm=MD5, uri="sip:42007@test_domain", response="1b79cc90e0671f6533e8826dfe6fbfc3", qop=auth, nc
    0000001
    Session-Expires: 1800
    Min-SE: 120
    Content-Type: application/sdp
    Content-Disposition: session
    Content-Length: 274

    v=0
    o=- 728481605377622795 6528558949604194422 IN IP4 10.0.20.138
    s=Session SDP
    c=IN IP4 10.0.20.138
    t=0 0
    m=audio 23000 RTP/AVP 8 18 0 4 103 104
    a=fmtp:18 annexb=no
    a=fmtp:4 annexa=no
    a=rtpmap:103 G726-24/8000
    a=rtpmap:104 G726-32/8000
    a=silenceSupp:off - - - -

    INVITE sip:42007@10.0.20.134:5062 SIP/2.0
    Via: SIP/2.0/UDP 10.0.20.31:5060;branch=z9hG4bK-o-1743733983256055-0246892-101
    From: "Ivan Ivanovich Ivanov" <sip:42009@test_domain;user=phone>;tag=ecssO17437339832560600246892
    To: <sip:42007@test_domain;user=phone>
    Call-ID: 06cfb331f5279475
    CSeq: 1 INVITE
    User-Agent: Eltex ECSS-10
    Max-Forwards: 69
    Contact: <sip:42009@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
    X-Call-Ref: 3351425241
    Accept: multipart/mixed, application/sdp
    Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
    Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
    P-Eltex-Info: test_domain 42007@test_domain/- 3351425241 sip1@ecss1 <0.24689.2>/1 outgoing
    Category: 10
    Session-Expires: 1800;refresher=uac
    Min-SE: 300
    Supported: 100rel, timer, replaces
    Remote-Party-ID: "Ivan Ivanovich Ivanov" <sip:42009@test_domain>;party=calling;screen=yes;privacy=off
    Content-Type: application/sdp
    Content-Length: 690

    v=0
    o=- 2208989043 3952722783 IN IP4 10.0.20.81
    s=ECSS-10
    b=AS:3166
    t=0 0
    m=audio 12148 RTP/AVP 8 0 9 96
    c=IN IP4 10.0.20.81
    a=rtpmap:8 PCMA/8000/1
    a=rtpmap:0 PCMU/8000/1
    a=rtpmap:9 G722/8000/1
    a=rtpmap:96 telephone-event/8000
    a=fmtp:96 0-16
    a=rtcp:12149 IN IP4 10.0.20.81
    a=sendrecv
    a=ssrc:1905999419 cname:63814a68617e8f20
    m=video 12150 RTP/AVP 100 96
    c=IN IP4 10.0.20.81
    b=TIAS:3000000
    a=rtpmap:100 H264/90000
    a=fmtp:100 packetization-mode=0;profile-level-id=42e01E
    a=rtpmap:96 H263-1998/90000
    a=fmtp:96 CIF=1;QCIF=1
    a=rtcp:12151 IN IP4 10.0.20.81
    a=sendrecv
    a=imageattr:* recv [x=640,y=480,q=0.50]
    a=ssrc:352418630 cname:63814a68617e8f20
    a=rtcp-fb:* nack pli

    SIP/2.0 180 Ringing
    Via: SIP/2.0/UDP 10.0.20.138:5061;branch=z9hG4bKK5yDX3KFFtycp;received=10.0.20.138;rport=5061
    From: "Ivanov" <sip:42009@test_domain>;tag=89SS40rt36g5H
    To: "sub_B_42007" <sip:42007@test_domain>;tag=ecssI1743733983176033037900
    Call-ID: f9079080-8b9f-123e-2189-6813e2092a90
    CSeq: 166897 INVITE
    Supported: 100rel, timer, replaces
    Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
    Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
    Content-Type: application/sdp
    Contact: <sip:42007@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
    P-Eltex-Info: test_domain 42009@test_domain/-1 3351425241 sip1@ecss1 <0.24688.2>/3 incoming
    Remote-Party-ID: "sub_B_42007" <sip:42007@test_domain>;party=called;screen=yes;privacy=off
    X-Call-Ref: 3351425241
    User-Agent: Eltex ECSS-10
    Content-Length: 250

    v=0
    o=- 2208989094 3952722783 IN IP4 10.0.20.81
    s=ECSS-10
    t=0 0
    m=audio 12152 RTP/AVP 8
    c=IN IP4 10.0.20.81
    a=rtpmap:8 PCMA/8000/1
    a=rtcp:12153 IN IP4 10.0.20.81
    a=sendrecv
    a=ssrc:938582785 cname:2604b8f66f0da75b
    a=silenceSupp:off - - - -


Управление услугой с телефонного аппарата

Посмотреть коды услуг можно командой : /domain/<DOMAIN>/ss/feature-codes/info <Имя услуги>
Или в приложении "Управление услугами"

Управление услугами "CLIP"

Проверить состояние
*#30# / *#30

Управление услугой "CLIR"

Действиев тональном наборе / на smart телефонев импульсном  наборе 1
Активация*31# / *311131
Деактивация#31# / #311231
Просмотр состояния*#31# / *#311331
Активировать/Деактивировать
в режиме переключения (trigger)		*D31# / *D31

1 —   basic терминал, у абонента  так же должен быть установлен параметр  pulse_telephone=true

Для абонента управление услугами "CNIP" и "CLIRO" возможно только через "Портал абонента".


Настройка параметров услуги через интерфейс командной строки

Активация услуги Автоматический определитель номера (clip)

Для активации услуги "clip" через интерфейс командной строки выполните следующую команду:

  • для администратора системы:
    /cluster/storage/<CLUSTER>/ss/enable <DOMAIN> <ADDRESS> clip
    /cluster/storage/<CLUSTER>/ss/activate <DOMAIN> <ADDRESS> clip
  • для оператора виртуальной АТС:
    /domain/<DOMAIN>/ss/enable <ADDRESS> clip
    /domain/<DOMAIN>/ss/activate <ADDRESS> clip

Активация услуги Антиопределитель номера (clir)

Для активации услуги "clir" через интерфейс командной строки выполните следующую команду:

  • для администратора системы:
    /cluster/storage/<CLUSTER>/ss/enable <DOMAIN> <ADDRESS> clir
    /cluster/storage/<CLUSTER>/ss/activate <DOMAIN> <ADDRESS> clir
  • для оператора виртуальной АТС:
    /domain/<DOMAIN>/ss/enable <ADDRESS> clir
    /domain/<DOMAIN>/ss/activate <ADDRESS> clir

Активация услуги Отмена ограничения идентификации номера вызывающего абонента (cliro)

Для активации услуги "cliro" через интерфейс командной строки выполните следующую команду:

  • для администратора системы:
    /cluster/storage/<CLUSTER>/ss/enable <DOMAIN> <ADDRESS> cliro
    /cluster/storage/<CLUSTER>/ss/activate <DOMAIN> <ADDRESS> cliro
  • для оператора виртуальной АТС
    /domain/<DOMAIN>/ss/enable <ADDRESS> cliro
    /domain/<DOMAIN>/ss/activate <ADDRESS> cliro

Активация услуги Отображение имени звонящего абонента (cnip)

Для активации услуги "cnip" через интерфейс командной строки выполните следующую команду:

  • для администратора системы:
    /cluster/storage/<CLUSTER>/ss/enable <DOMAIN> <ADDRESS> cnip
    /cluster/storage/<CLUSTER>/ss/activate <DOMAIN> <ADDRESS> cnip
  • для оператора виртуальной АТС:
    /domain/<DOMAIN>/ss/enable <ADDRESS> cnip
    /domain/<DOMAIN>/ss/activate <ADDRESS> cnip
  • для SIP-транка:
    /domain/<DOMAIN>/trunk/services/activate <GROUP_NAME> <TRUNK_NAME> cnip

где:

  • <CLUSTER> — имя ноды хранения долговременных данных (ds1);
  • <DOMAIN> — имя виртуальной АТС, которой принадлежит абонент(ы);
  • <ADDRESS> — номер(а) абонентов, для которых выполняется настройка услуги, символ "*" используется для указания всех абонентов заданного домена;
  • <GROUP_NAME> — имя группы транков, логическая группировка транков внутри виртуальной АТС;
  • <TRUNK_NAME> — имя SIP-транка.

Диапазоны номеров указываются в фигурных скобках. Например: 71{1-2,9} соответствует номерам 711, 712, 719.

По умолчанию услуга cnip для SIP-транка отключена.

Описание команд для управления услугами через интерфейс командной строки CLI приведено в Справочнике команд CLI, разделы /cluster/storage/<CLUSTER>/ss и /domain/<DOMAIN>/ss.

Пример настройки

Активировать услугу "Автоматический определитель номера (clip)" для абонента с номером 42009 виртуальной АТС "test_domain". (аналогичным образом активизируются и другие услуги CLIP, CLIR, CLIRO, CNIP)

Пример активация услуги через интерфейс командной строки:

  • для администратора системы:

    /cluster/storage/ds1/ss/enable test_domain 42009 clip
1 users divided into 1 parts
[**********************************************************************] 164mks

Success: Supplementary service clip enabled for domain "test_domain", address "42009"

Read properties from enabled supplementary services
[**********************************************************************] 259mks

/cluster/storage/ds1/ss/activate test_domain 42009 clip
1 users divided into 1 parts
[**********************************************************************] 97mks

Success: Supplementary service clip activated for domain "test_domain" address "42009"

  • для оператора виртуальной АТС:

    /domain/test_domain/ss/enable 42009 clip
1 users divided into 1 parts
[**********************************************************************] 360mks

Success: Supplementary service clip enabled for domain "test_domain", address "42009"

Read properties from enabled supplementary services
[**********************************************************************] 326mks

/domain/test_domain/ss/activate 42009 clip
1 users divided into 1 parts
[**********************************************************************] 229mks

Success: Supplementary service clip activated for domain "test_domain" address "42009"

  • пример с ошибкой

    попытка активизации услуги без предварительного её разрешения
    /domain/test_domain/ss/activate 42009 clip
1 users divided into 1 parts
[**********************************************************************] 155mks

Error: Supplementary service clip disabled for domain "test_domain" address "42009"

Настройка параметров услуги через web-конфигуратор

Настройки выполняются в разделе "Supplementary services" ("Дополнительные услуги") приложения "Subscriber card" ("Карточка абонента").

Настройка услуги для всех абонентов определенной виртуальной АТС, а так же для определенного абонента в отдельности выполняется в приложении "Subscriber card" ("Карточка абонента").

Индивидуальные настройки услуги абонента переопределяют глобальные настройки услуги (настройки услуги на уровне домена).

Для активации услуги установите флаг напротив значения "Автоматический определитель номера" ("clip").

Для деактивации услуги — снимите флаг.

Для сохранения настроек нажмите кнопку "Сохранить" ("Save").

Активация услуги через web-конфигуратор:

  1. Выберите номер телефона абонента — 42009;
  2. Разрешите использовать услугу абоненту — установите . Установите флаг напротив услуги "Автоматический определитель номера (clip)".
  3. Для сохранения настроек нажмите кнопку "Сохранить" ("Save").
