Описание

Услуга "Запрет переадресованных вызовов (rfc)" ("Rejection of Forwarding Calls") отклоняет все входящие вызовы, переадресованные на телефонный номер пользователя услуги.

Для использования услуги требуется лицензия, для услуги "rfc" пакет ECSS-BAS+ или ECSS-FULL+ .

/domain/test_domain/ss/limit --show-ss
┌──────────┬────┬─────────┬─────────┬──────────────────────────┬─────────────────────────┐
│   Name   │Used│Available│  Limit  │       Description        │         SS List         │
├──────────┼────┼─────────┼─────────┼──────────────────────────┼─────────────────────────┤
. . .
│ECSS-BAS+ │0   │10000    │undefined│Расширение базовых услуг  │rfc                      │
. . .
│ECSS-FULL+│12  │49988    │undefined│Дополнительные услуги     │rfc                      │
. . .
└──────────┴────┴─────────┴─────────┴──────────────────────────┴─────────────────────────┘

Таблица взаимодействия услуг

Использование

"Запрет переадресованных вызовов (rfc)" ("Rejection of Forwarding Calls") — отклоняет все входящие вызовы, переадресованные на телефонный номер пользователя услуги.

Пример

  • Абонент С(42001) активировал услугу RFC.
  • Абонент B(42007) активировал услугу CFU на номер С(42001).
  • Абонент A(42009)набирает номер абонента B(42007).
  • SSW отклоняет вызов на абонента В(42007), сообщением ""403 Forbidden" ("Activated service RFC").


INVITE sip:42007@test_domain SIP/2.0
Via: SIP/2.0/UDP 10.0.20.138:5061;rport;branch=z9hG4bKB7p5Nev7vvm0K
Max-Forwards: 70
From: "sub_A_42009" <sip:42009@test_domain>;tag=Zp7D8QNcpBZmB
To: <sip:42007@test_domain>
Call-ID: 16f9dca0-9882-1200-af9c-6813e2092a90
CSeq: 2829 INVITE
Contact: <sip:42009@10.0.20.138:5061;transport=udp>
User-Agent: VP-15P/2.9.2.1.4 sofia-sip/1.22
Allow: INVITE, ACK, BYE, CANCEL, OPTIONS, PRACK, MESSAGE, SUBSCRIBE, NOTIFY, REFER, UPDATE, INFO
Supported: timer, 100rel, replaces, remote-ring
Allow-Events: message-summary, talk, hold, dialog, refer
Authorization: Digest username="42009", realm="test_domain", nonce="b9565a686727949fb3fef91d2e1270a7", cnonce="FwwsIJiCEgCcr2gT4gkqkA", algorithm=MD5, uri="sip:42007@test_do
in", response="fac679b4f83ef594c032ffd622bf5398", qop=auth, nc=00000001
Session-Expires: 1800
Min-SE: 120
Content-Type: application/sdp
Content-Disposition: session
Content-Length: 275

v=0
o=- 2073515040097652488 2862173260381044017 IN IP4 10.0.20.138
s=Session SDP
c=IN IP4 10.0.20.138
t=0 0
m=audio 23000 RTP/AVP 8 18 0 4 103 104
a=fmtp:18 annexb=no
a=fmtp:4 annexa=no
a=rtpmap:103 G726-24/8000
a=rtpmap:104 G726-32/8000
a=silenceSupp:off - - - -

RFC активирован на номере 42001RFC активирован на номере 42001CFU активирован на номере 4200742009SSW42007420014200942009SSWSSW42007420074200142001INVITE (SDP) sip:42007@test_domainFrom: "sub_A_42009" <sip:42009@test_domain>;To: <sip:42007@test_domain>Contact: <sip:42009@10.0.20.138:5061;>100 Trying for session update181 Call Is Being ForwardedFrom: "sub_A_42009" <sip:42009@test_domain>To: "sub_B_42007" <sip:42007@test_domain>Diversion: <tel:42001>;reason=unconditional;privacy=fullContact: <sip:42007@10.0.20.31:5060>P-Eltex-Info: incomingRemote-Party-ID: "sub_B_42007" <sip:42007@test_domain>;party=called;screen=yes;privacy=off183 Session ProgressPRACK sip:42007@10.0.20.31:5060200 OK403 ForbiddenFrom: "sub_A_42009" <sip:42009@test_domain>To: "sub_C_42001" <sip:42007@test_domain>Reason:Q.850;cause=21;text="Call rejectedWarning:399 ecss "system: Activated service RFC"Contact: <sip:42007@10.0.20.31:5060>P-Eltex-Info: progressingRemote-Party-ID: "sub_C_42001" <sip:42001@test_domain>;party=called;screen=yes;privacy=offACK sip:42007@test_domain




SIP/2.0 181 Call Is Being Forwarded
Via: SIP/2.0/UDP 10.0.20.138:5061;branch=z9hG4bKB7p5Nev7vvm0K;received=10.0.20.138;rport=5061
From: "sub_A_42009" <sip:42009@test_domain>;tag=Zp7D8QNcpBZmB
To: "sub_B_42007" <sip:42007@test_domain>;tag=ecssI1745980353597920038610
Call-ID: 16f9dca0-9882-1200-af9c-6813e2092a90
CSeq: 2829 INVITE
Diversion: <tel:42001>;reason=unconditional;privacy=full
Contact: <sip:42007@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
P-Eltex-Info: test_domain 42009@test_domain/-1 1615405411 sip1@ecss1 <0.4697.0>/3 incoming
Remote-Party-ID: "sub_B_42007" <sip:42007@test_domain>;party=called;screen=yes;privacy=off
X-Call-Ref: 1615405411
User-Agent: Eltex ECSS-10
Content-Length: 0

SIP/2.0 403 Forbidden
Via: SIP/2.0/UDP 10.0.20.138:5061;branch=z9hG4bKB7p5Nev7vvm0K;received=10.0.20.138;rport=5061
From: "sub_A_42009" <sip:42009@test_domain>;tag=Zp7D8QNcpBZmB
To: "sub_C_42001" <sip:42007@test_domain>;tag=ecssI1745980353597920038610
Call-ID: 16f9dca0-9882-1200-af9c-6813e2092a90
CSeq: 2829 INVITE
Reason: Q.850;cause=21;text="Call rejected"
Warning: 399 ecss "system: Activated service RFC"
Contact: <sip:42007@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
P-Eltex-Info: test_domain 42009@test_domain/-1 1615405411 sip1@ecss1 <0.4697.0>/6 progressing
Remote-Party-ID: "sub_C_42001" <sip:42001@test_domain>;party=called;screen=yes;privacy=off
X-Call-Ref: 1615405411
User-Agent: Eltex ECSS-10
Content-Length: 0




Управление услугой с телефонного аппарата

"Запрет переадресованных вызовов (rfc)" ("Rejection of Forwarding Calls")

Действиев тональном наборе / на smart телефонев импульсном  наборе  1

Активация

*64# / *64

1164

Деактивация

#64# / #64

1264

Просмотр состояния

*#64# / *#64

1364

Активировать/Деактивировать
в режиме переключения (trigger)

*D64# / *D64


 1 —   basic терминал, у абонента  так же должен быть установлен параметр  pulse_telephone=true
(данным параметром мы разрешаем принимать импульсный набор для активации услуг с ТА абонента. Тональный набор так же обрабатывается)


Режим "Переключения (trigger)" можно использовать для программирования кнопки телефона
при этом однократное нажатие на кнопку приводит к включению услуги ,
а повторное нажатие на ту же кнопку к выключению услуги и далее по кругу (вкл/выкл).

Режим тригера поддерживается только в тональном наборе.


  • Абонент В (42007) использует smart TA;
  • Абонент В (42007) активирует RFC, для этого набирает  код услуги *64#;
  • SSW активирует услугуRFC в базе данных абонента;
  • SSW посылает подтверждение о активации услуги в ТА абонента,  данное подтверждение выводится на дисплей ТА;
  • Так же SSW посылает в RTP пакетах фразу информатора — "Услуга активирована" которую абонент прослушивает в трубку или на динамик ТА.

INVITE sip:*64#@test_domain SIP/2.0
Via: SIP/2.0/UDP 10.0.20.134:5062;rport;branch=z9hG4bK8ece86D09F4vS
Max-Forwards: 70
From: "sub_B_42007" <sip:42007@test_domain>;tag=aNyBS33NacZ7K
To: <sip:*64#@test_domain>
Call-ID: cc151b60-988a-1200-3db6-6813e20928d4
CSeq: 4698 INVITE
Contact: <sip:42007@10.0.20.134:5062;transport=udp>
User-Agent: VP-15P/2.9.4.5 sofia-sip/1.25
Allow: INVITE, ACK, BYE, CANCEL, OPTIONS, PRACK, MESSAGE, SUBSCRIBE, NOTIFY, REFER, UPDATE, INFO
Supported: timer, 100rel, replaces, remote-ring
Allow-Events: message-summary, talk, hold, dialog, refer, check-sync
Session-Expires: 1800
Min-SE: 120
Content-Type: application/sdp
Content-Disposition: session
Content-Length: 417

v=0
o=- 3329847606975491685 5463451604660590056 IN IP4 10.0.20.134
s=Session SDP
c=IN IP4 10.0.20.134
t=0 0
m=audio 23036 RTP/AVP 8 18 0 4 103 104 96
a=rtpmap:8 PCMA/8000
a=rtpmap:18 G729/8000
a=fmtp:18 annexb=no
a=rtpmap:0 PCMU/8000
a=rtpmap:4 G723/8000
a=fmtp:4 annexa=no
a=rtpmap:103 G726-24/8000
a=rtpmap:104 G726-32/8000
a=rtpmap:96 telephone-event/8000
a=fmtp:96 0-15
a=silenceSupp:off - - - -

Активация RFC на номере 42007Активация RFC на номере 4200742007SSW4200742007SSWSSWINVITE (SDP) sip:*64#@test_domainFrom: "sub_B_42007" <sip:42007@test_domain>To: <sip:*64#@test_domain>Contact: <sip:42007@10.0.20.134:5062>100 Trying for session update200 OK (SDP)From: "sub_B_42007" <sip:42007@test_domain>To: "Активирован" <sip:*64%23@test_domain>Contact: sip:*64%23@10.0.20.31:5060P-Eltex-Info: incomingP-Eltex-MGM-Result:activatedRemote-Party-ID: "Активирован" <sip:*64%23@test_domain>;party=called;screen=yes;privacy=offACKBYE200 OK


SIP/2.0 200 OK
Via: SIP/2.0/UDP 10.0.20.134:5062;branch=z9hG4bK8ece86D09F4vS;received=10.0.20.134;rport=5062
From: "sub_B_42007" <sip:42007@test_domain>;tag=aNyBS33NacZ7K
To: "Активирован" <sip:*64%23@test_domain>;tag=ecssI1745984093682995038610
Call-ID: cc151b60-988a-1200-3db6-6813e20928d4
CSeq: 4698 INVITE
Supported: 100rel, timer, replaces
Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
Content-Type: application/sdp
Require: timer
Session-Expires: 1800; refresher=uas
Contact: <sip:*64%23@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
P-Eltex-Info: test_domain 42007@test_domain/-1 122318287 sip1@ecss1 <0.4586.0>/3 incoming
P-Eltex-MGM-Result: activated
Remote-Party-ID: "Активирован" <sip:*64%23@test_domain>;party=called;screen=yes;privacy=off
X-Call-Ref: 122318287
User-Agent: Eltex ECSS-10
Content-Length: 287


v=0
o=- 2208989531 3954972893 IN IP4 10.0.20.82
s=ECSS-10
t=0 0
m=audio 12022 RTP/AVP 8 96
c=IN IP4 10.0.20.82
a=rtpmap:8 PCMA/8000/1
a=rtpmap:96 telephone-event/8000
a=rtcp:12023 IN IP4 10.0.20.82
a=sendrecv
a=ssrc:772752621 cname:2eb454014411673a
a=silenceSupp:off - - - -

  • Абонент В (42007) использует smart TA;
  • Абонент В (42007) деактивирует RFC, для этого набирает  код услуги #64#;
  • SSW деактивирует услугу RFC в базе данных абонента;
  • SSW посылает подтверждение о деактивации услуги в ТА абонента,  данное подтверждение выводится на дисплей ТА;
  • Так же SSW посылает в RTP пакетах фразу информатора — "Услуга деактивирована" которую абонент прослушивает в трубку или на динамик ТА.

INVITE sip:#64#@test_domain SIP/2.0
Via: SIP/2.0/UDP 10.0.20.134:5062;rport;branch=z9hG4bKFeg38BFg2erUr
Max-Forwards: 70
From: "sub_B_42007" <sip:42007@test_domain>;tag=42m4aHvv7mr8N
To: <sip:#64#@test_domain>
Call-ID: de52b580-9894-1200-3db6-6813e20928d4
CSeq: 6861 INVITE
Contact: <sip:42007@10.0.20.134:5062;transport=udp>
User-Agent: VP-15P/2.9.4.5 sofia-sip/1.25
Allow: INVITE, ACK, BYE, CANCEL, OPTIONS, PRACK, MESSAGE, SUBSCRIBE, NOTIFY, REFER, UPDATE, INFO
Supported: timer, 100rel, replaces, remote-ring
Allow-Events: message-summary, talk, hold, dialog, refer, check-sync
Session-Expires: 1800
Min-SE: 120
Content-Type: application/sdp
Content-Disposition: session
Content-Length: 417


v=0
o=- 6669828889168287017 6816518953961500405 IN IP4 10.0.20.134
s=Session SDP
c=IN IP4 10.0.20.134
t=0 0
m=audio 23040 RTP/AVP 8 18 0 4 103 104 96
a=rtpmap:8 PCMA/8000
a=rtpmap:18 G729/8000
a=fmtp:18 annexb=no
a=rtpmap:0 PCMU/8000
a=rtpmap:4 G723/8000
a=fmtp:4 annexa=no
a=rtpmap:103 G726-24/8000
a=rtpmap:104 G726-32/8000
a=rtpmap:96 telephone-event/8000
a=fmtp:96 0-15
a=silenceSupp:off - - - -

Деактивация RFC на номере 42007Деактивация RFC на номере 4200742007SSW4200742007SSWSSWINVITE (SDP) sip:#64#@test_domainFrom: "sub_B_42007" <sip:42007@test_domain>To: <sip:#64#@test_domain>Contact: <sip:42007@10.0.20.134:5062>100 Trying for session update200 OK (SDP)From: "sub_B_42007" <sip:42007@test_domain>To: "Деактивирован" <sip:%2364%23@test_domain>Contact: sip:%2364%23@10.0.20.31:5060P-Eltex-Info: incomingP-Eltex-MGM-Result:deactivatedRemote-Party-ID: "Деактивирован" <sip:%2364%23@test_domain>;party=called;screen=yes;privacy=offACKBYE200 OK


SIP/2.0 200 OK
Via: SIP/2.0/UDP 10.0.20.134:5062;branch=z9hG4bKFeg38BFg2erUr;received=10.0.20.134;rport=5062
From: "sub_B_42007" <sip:42007@test_domain>;tag=42m4aHvv7mr8N
To: "Деактивирован" <sip:%2364%23@test_domain>;tag=ecssI1745988418986233039120
Call-ID: de52b580-9894-1200-3db6-6813e20928d4
CSeq: 6861 INVITE
Supported: 100rel, timer, replaces
Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
Content-Type: application/sdp
Require: timer
Session-Expires: 1800; refresher=uas
Contact: <sip:%2364%23@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
P-Eltex-Info: test_domain 42007@test_domain/-1 1083117023 sip1@ecss1 <0.5844.0>/3 incoming
P-Eltex-MGM-Result: deactivated
Remote-Party-ID: "Деактивирован" <sip:%2364%23@test_domain>;party=called;screen=yes;privacy=off
X-Call-Ref: 1083117023
User-Agent: Eltex ECSS-10
Content-Length: 287

v=0
o=- 2208988862 3954977219 IN IP4 10.0.20.82
s=ECSS-10
t=0 0
m=audio 12024 RTP/AVP 8 96
c=IN IP4 10.0.20.82
a=rtpmap:8 PCMA/8000/1
a=rtpmap:96 telephone-event/8000
a=rtcp:12025 IN IP4 10.0.20.82
a=sendrecv
a=ssrc:278776571 cname:256756d47361bc3c
a=silenceSupp:off - - - -

  • Абонент В (50001) использует Basic TA и у него установлен параметр "pulse_telephone=true" на алиас;
  • Абонент В (50001) активизирует RFC, для этого набирает  код услуги 1164;
  • SSW активизирует услугу RFC в базе данных абонента;
  • SSW посылает подтверждение о активизации услуги в ТА абонента, но так как абонент использует Basic TA, то данное подтверждение ни куда не выводится (нет индикации);
  • SSW посылает в RTP пакетах фразу информатора — "Услуга активирована".

INVITE sip:1164@10.0.20.31 SIP/2.0
Via: SIP/2.0/UDP 10.0.20.136;rport;branch=z9hG4bKg3N1USHSUrZ3c
Max-Forwards: 70
From: "User_001" <sip:50001@test_domain>;tag=N1g1ac8Z66cyQ
To: <sip:1164@test_domain>
Call-ID: d4e43da0-9896-1200-20ad-a8f94b094172
CSeq: 7283 INVITE
Contact: <sip:50001@10.0.20.136:5060>
User-Agent: TAU-8.IP/2.6.8 SN/VI33009554 sofia-sip/1.9
Allow: INVITE, ACK, BYE, CANCEL, OPTIONS, PRACK, MESSAGE, SUBSCRIBE, NOTIFY, REFER, UPDATE, INFO
Supported: timer, 100rel, replaces
Session-Expires: 1800
Min-SE: 120
Content-Type: application/sdp
Content-Disposition: session
Content-Length: 166

v=0
o=- 5049513989591578291 2592075591247780247 IN IP4 10.0.20.136
s=Session SDP
c=IN IP4 10.0.20.136
t=0 0
m=audio 12000 RTP/AVP 8 0
a=silenceSupp:on - - - -

Активация RFC на номере 50001Активация RFC на номере 5000150001SSW5000150001SSWSSWINVITE (SDP) sip:1164@test_domainFrom: "User_001" <sip:50001@test_domain>To: <sip:1164@test_domain>Contact: <sip:50001@10.0.20.136:5060>100 Trying for session update200 OK (SDP)From: "User_001" <sip:50001@test_domain>To: "Активирован" <sip:1164@test_domain>Contact: sip:1164@10.0.20.31:5060P-Eltex-Info: incomingP-Eltex-MGM-Result:activatedRemote-Party-ID: "Активирован" <sip:1164@test_domain>;party=called;screen=yes;privacy=offACKBYE200 OK


SIP/2.0 200 OK
Via: SIP/2.0/UDP 10.0.20.136;branch=z9hG4bKHcFtXm2vr1Npr;received=10.0.20.136;rport=5060
From: "User_001" <sip:50001@test_domain>;tag=N1g1ac8Z66cyQ
To: "Активирован" <sip:1164@test_domain>;tag=ecssI1745989181998450039080
Call-ID: d4e43da0-9896-1200-20ad-a8f94b094172
CSeq: 7284 INVITE
Supported: 100rel, timer, replaces
Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
Content-Type: application/sdp
Require: timer
Session-Expires: 1800; refresher=uas
Contact: <sip:1164@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
P-Eltex-Info: test_domain 50001@test_domain/-1 4283382993 sip1@ecss1 <0.6059.0>/3 incoming
P-Eltex-MGM-Result: activated
Remote-Party-ID: "Активирован" <sip:1164@test_domain>;party=called;screen=yes;privacy=off
X-Call-Ref: 4283382993
User-Agent: Eltex ECSS-10
Content-Length: 249

v=0
o=- 2208988843 3954977982 IN IP4 10.0.20.81
s=ECSS-10
t=0 0
m=audio 12004 RTP/AVP 8
c=IN IP4 10.0.20.81
a=rtpmap:8 PCMA/8000/1
a=rtcp:12005 IN IP4 10.0.20.81
a=sendrecv
a=ssrc:257142499 cname:29288f266f6f5eb5
a=silenceSupp:on - - - -


  • Абонент D (42005) использует smart TA;
  • Используя код услуги *D64 Абонент D (42005) активирует/деактивирует RFC, для этого набирает  код услуги *D64#;
  • SSW активирует услугу RFC в базе данных абонента;
  • SSW посылает подтверждение о активации услуги в ТА абонента,  данное подтверждение выводится на дисплей ТА;
  • Так же SSW посылает в RTP пакетах фразу информатора — "Услуга активирована" которую абонент прослушивает в трубку или на динамик ТА;
  • При следующем вводе того же кода *D64# , SSW деактивирует услугу RFC в базе данных абонента;
  • SSW посылает подтверждение о деактивации услуги в ТА абонента,  данное подтверждение выводится на дисплей ТА;
  • Так же SSW посылает в RTP пакетах фразу информатора — "Услуга деактивирована" которую абонент прослушивает в трубку или на динамик ТА.

INVITE sip:*d64%23@test_domain SIP/2.0
Via: SIP/2.0/UDP 10.0.20.35;rport;branch=z9hG4bKzgyffnes
Max-Forwards: 70
To: <sip:*d64%23@test_domain>
From: "sub_42005" <sip:42005@test_domain>;tag=nzgov
Call-ID: dicyagdcyjwdxpz@abf.eltex
CSeq: 255 INVITE
Contact: <sip:42005@10.0.20.35>
Content-Type: application/sdp
Authorization: Digest username="42005",realm="test_domain",nonce="8400b4d127da2640a9fff04ee662597b",uri="sip:*d64%23@test_domain",response="f458afdd29995205e003d4c3008809cf"
lgorithm=MD5,cnonce="29f075532d",qop=auth,nc=00000001
Allow: INVITE,ACK,BYE,CANCEL,OPTIONS,PRACK,REFER,NOTIFY,SUBSCRIBE,INFO,MESSAGE
Supported: replaces,norefersub,100rel
User-Agent: Twinkle/1.10.2
Content-Length: 309


v=0
o=twinkle 1616520604 462890870 IN IP4 10.0.20.35
s=-
c=IN IP4 10.0.20.35
t=0 0
m=audio 8000 RTP/AVP 97 99 98 8 0 101
a=rtpmap:97 speex/8000
a=rtpmap:99 speex/32000
a=rtpmap:98 speex/16000
a=rtpmap:8 PCMA/8000
a=rtpmap:0 PCMU/8000
a=rtpmap:101 telephone-event/8000
a=fmtp:101 0-15
a=ptime:20

Активация/Деактивация RFC Активация/Деактивация RFCна номере 42005используя код услуги *D64#42005SSW4200542005SSWSSWINVITE (SDP) sip:*d64%23@test_domainFrom: "sub_42005" <sip:42005@test_domain>To <sip:*d64%23@test_domain>Contact: <sip:42005@10.0.20.35>100 Trying for session update200 OK (SDP)From: "sub_42005" <sip:42005@test_domain>To: "Активирован" <sip:*d64%23@test_domain>Contact: sip:*d64%23@10.0.20.31:5060P-Eltex-Info: incomingP-Eltex-MGM-Result:activatedRemote-Party-ID: "Активирован" <sip:*d64%23@test_domain>;party=called;screen=yes;privacy=offACKBYE200 OKINVITE (SDP)sip:*d64%23@test_domainFrom: "sub_42005" <sip:42005@test_domain>To <sip:*d64%23@test_domain>Contact: <sip:42005@10.0.20.35>100 Trying for session update200 OK (SDP)From: "sub_42005" <sip:42005@test_domain>To: "Деактивирован" <sip:*d64%23%23@test_domain>Contact: sip:*d64%23@10.0.20.31:5060P-Eltex-Info: incomingP-Eltex-MGM-Result:deactivatedRemote-Party-ID: "Деактивирован" <sip:*d64%23@test_domain>;party=called;screen=yes;privacy=offACKBYE200 OK




SIP/2.0 200 OK
Via: SIP/2.0/UDP 10.0.20.35;branch=z9hG4bKzgyffnes;received=10.0.20.35;rport=5060
From: "sub_42005" <sip:42005@test_domain>;tag=nzgov
To: "Активирован" <sip:*d64%23@test_domain>;tag=ecssI1745989999537234038830
Call-ID: dicyagdcyjwdxpz@abf.eltex
CSeq: 255 INVITE
Supported: 100rel, timer, replaces
Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
Content-Type: application/sdp
Session-Expires: 1800; refresher=uas
Contact: <sip:*d64%23@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
P-Eltex-Info: test_domain 42005@test_domain/-1 3418895048 sip1@ecss1 <0.6388.0>/3 incoming
P-Eltex-MGM-Result: activated
Remote-Party-ID: "Активирован" <sip:*D64%23@test_domain>;party=called;screen=yes;privacy=off
X-Call-Ref: 3418895048
User-Agent: Eltex ECSS-10
Content-Length: 262


v=0
o=- 2208989426 3954978799 IN IP4 10.0.20.82
s=ECSS-10
t=0 0
m=audio 12026 RTP/AVP 8 101
c=IN IP4 10.0.20.82
a=rtpmap:8 PCMA/8000/1
a=rtpmap:101 telephone-event/8000
a=rtcp:12027 IN IP4 10.0.20.82
a=sendrecv
a=ssrc:392190401 cname:5b407fdf4925f338

INVITE sip:*d64%23@test_domain SIP/2.0
Via: SIP/2.0/UDP 10.0.20.35;rport;branch=z9hG4bKzbfbphaa
Max-Forwards: 70
To: <sip:*d64%23@test_domain>
From: "sub_42005" <sip:42005@test_domain>;tag=lqija
Call-ID: faoibziasdycocx@abf.eltex
CSeq: 134 INVITE
Contact: <sip:42005@10.0.20.35>
Content-Type: application/sdp
Authorization: Digest username="42005",realm="test_domain",nonce="95eea2a76111fd917cbf5cd7085d973f",uri="sip:*d64%23@test_domain",response="3d9b2c417d1a2d5b5d9f004380cbd3ae"
lgorithm=MD5,cnonce="1b733a0ca6",qop=auth,nc=00000001
Allow: INVITE,ACK,BYE,CANCEL,OPTIONS,PRACK,REFER,NOTIFY,SUBSCRIBE,INFO,MESSAGE
Supported: replaces,norefersub,100rel
User-Agent: Twinkle/1.10.2
Content-Length: 310


v=0
o=twinkle 1670511094 1172867876 IN IP4 10.0.20.35
s=-
c=IN IP4 10.0.20.35
t=0 0
m=audio 8000 RTP/AVP 97 99 98 8 0 101
a=rtpmap:97 speex/8000
a=rtpmap:99 speex/32000
a=rtpmap:98 speex/16000
a=rtpmap:8 PCMA/8000
a=rtpmap:0 PCMU/8000
a=rtpmap:101 telephone-event/8000
a=fmtp:101 0-15
a=ptime:20


SIP/2.0 200 OK
Via: SIP/2.0/UDP 10.0.20.35;branch=z9hG4bKzbfbphaa;received=10.0.20.35;rport=5060
From: "sub_42005" <sip:42005@test_domain>;tag=lqija
To: "Деактивирован" <sip:*d64%23@test_domain>;tag=ecssI1745990005442019039060
Call-ID: faoibziasdycocx@abf.eltex
CSeq: 134 INVITE
Supported: 100rel, timer, replaces
Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
Allow-Events: presence, dialog, conference, as-feature-event, keep-alive
Content-Type: application/sdp
Session-Expires: 1800; refresher=uas
Contact: <sip:*d64%23@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
P-Eltex-Info: test_domain 42005@test_domain/-1 3443965819 sip1@ecss1 <0.6395.0>/3 incoming
P-Eltex-MGM-Result: deactivated
Remote-Party-ID: "Деактивирован" <sip:*D64%23@test_domain>;party=called;screen=yes;privacy=off
X-Call-Ref: 3443965819
User-Agent: Eltex ECSS-10
Content-Length: 262


v=0
o=- 2208989318 3954978805 IN IP4 10.0.20.81
s=ECSS-10
t=0 0
m=audio 12006 RTP/AVP 8 101
c=IN IP4 10.0.20.81
a=rtpmap:8 PCMA/8000/1
a=rtpmap:101 telephone-event/8000
a=rtcp:12007 IN IP4 10.0.20.81
a=sendrecv
a=ssrc:905309177 cname:3a3425a61657bd1e


Настройка параметров услуги через интерфейс командной строки

Для активации услуги "rfc" через интерфейс командной строки выполните следующую команду:

  • для администратора системы:

/cluster/storage/<CLUSTER>/ss/enable <DOMAIN> <ADDRESS> rfc

/cluster/storage/<CLUSTER>/ss/activate <DOMAIN> <ADDRESS> rfc

  • для оператора виртуальной АТС:

/domain/<DOMAIN>/ss/enable <ADDRESS> rfc

/domain/<DOMAIN>/ss/activate <ADDRESS> rfc

где

<CLUSTER> — имя кластера хранения долговременных данных (DS);
<DOMAIN> — имя виртуальной АТС, которой принадлежит абонент(ы);
<ADDRESS> — номер(а) абонентов, для которых выполняется настройка услуги, символ "*" используется для указания всех абонентов заданного домена.

Диапазоны номеров указываются в фигурных скобках. Например: 71{1-2,9} соответствует номерам 711, 712, 719.

Описание команд для управления услугами через интерфейс командной строки CLI приведено в Справочнике команд CLI, разделы /cluster/storage/<STORAGE>/ss и /domain/<DOMAIN>/ss.

Пример настройки CLI

Активировать услугу "Запрет переадресованных вызовов (rfc)" ("Rejection of Forwarding Calls") для абонента с номером 42007 виртуальной АТС "test_domain".

Активация услуги "rfc" через интерфейс командной строки:

/domain/test_domain/ss/enable 42007 rfc
1 users divided into 1 parts
[**********************************************************************] 44mks

Success: Supplementary service rfc enabled for domain "test_domain", address "42007"

Read properties from enabled supplementary services
[**********************************************************************] 64mks

/domain/test_domain/ss/activate  42007 rfc
1 users divided into 1 parts
[**********************************************************************] 30mks

Success: Supplementary service rfc activated for domain "test_domain" address "42007"

Результат:

RFC

/domain/test_domain/ss/info 42007
Domain: test_domain

Supplementary services' settings:
┌──────────────────────────────┬──────────────────────────────────────────────────┬──┬──┬─────────────────────────────────────────────────────────────────────────────────┐
│           Address            │                       Name                       │V │E │                                       CSD                                       │
├──────────────────────────────┼──────────────────────────────────────────────────┼──┼──┼─────────────────────────────────────────────────────────────────────────────────┤
│42007                         │clip                                              │6 │T │                                                                                 │
│42007                         │cnip                                              │4 │T │                                                                                 │
│42007                         │rfc                                               │3 │T │                                                                                 │
└──────────────────────────────┴──────────────────────────────────────────────────┴──┴──┴─────────────────────────────────────────────────────────────────────────────────┘
Legend:
  V - version of the supplementary service;
  E - enable state of selected supplementary service to current domain, address


Настройка параметров услуги через web-конфигуратор

Настройки выполняются в разделе "Supplementary services" ("Дополнительные услуги") приложения "Subscriber card" ("Карточка абонента").

Настройка услуги для всех абонентов определенной виртуальной АТС, а так же для определенного абонента в отдельности выполняется в приложении "Subscriber card" ("Карточка абонента").

Индивидуальные настройки услуги абонента переопределяют глобальные настройки услуги (настройки услуги на уровне домена).

Для активации услуги установите флаг напротив значения "Запрет переадресованных вызовов (rfc)" ("Rejection of Forwarding Calls")".

Для деактивации услуги — снимите флаг.

Для сохранения настроек нажмите кнопку "Сохранить" ("Save").

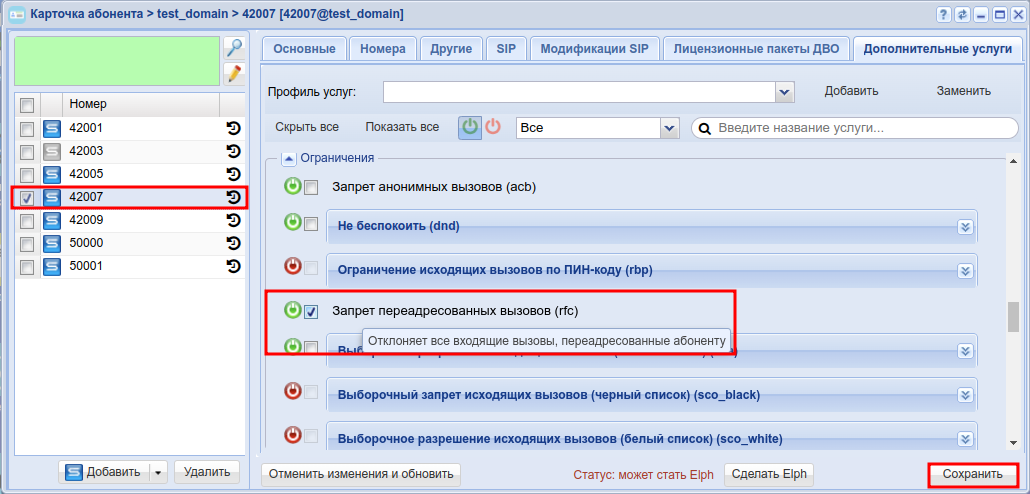

Пример настройки через Web

Активация услуги "rfc" через web-конфигуратор:

  1. Выберите номер телефона абонента — 42007;
  2. Разрешите использовать услугу абоненту — установите . Установите флаг напротив услуги "Запрет переадресованных вызовов (rfc)".
  3. Для сохранения настроек нажмите кнопку "Сохранить" ("Save").

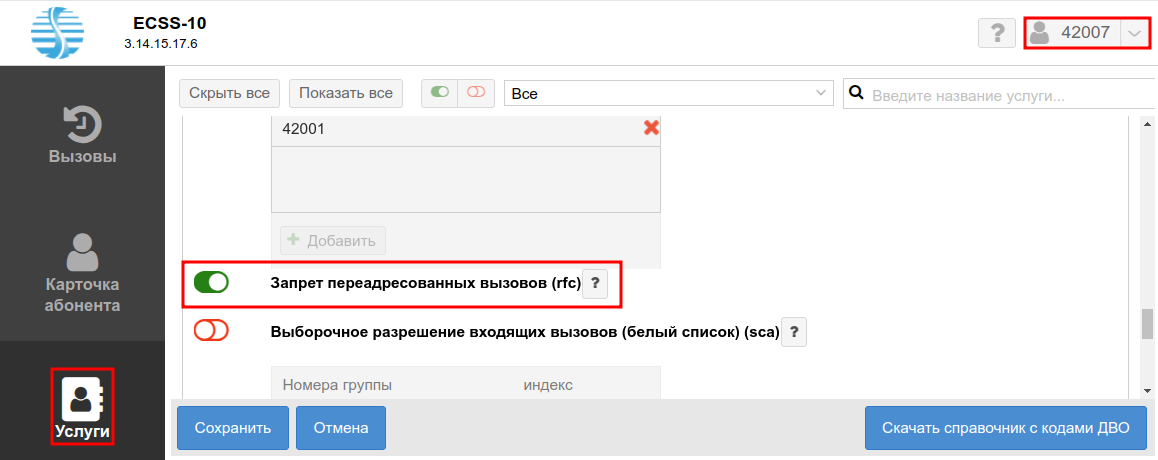

Пример настройки через Портал абонента


Обязательным условием , настройки услуг через Портал абонента, данная услуга должна быть назначена на абонента (через CLI или Web). Через Портал абонента можно только вкл/выкл изменить параметры , но нельзя добавить или убрать услуги.

Активация услуги "cfnr" через Портал абонента:

  1. Выберите закладку "Услуги";
  2. Установите переключатель напротив услуги "Запрет переадресованных вызовов (rfc)" в положение вкл .
  3. В поле "Номер" ("number") установите номер — 42007;
  4. Для сохранения настроек нажмите кнопку "Сохранить".
