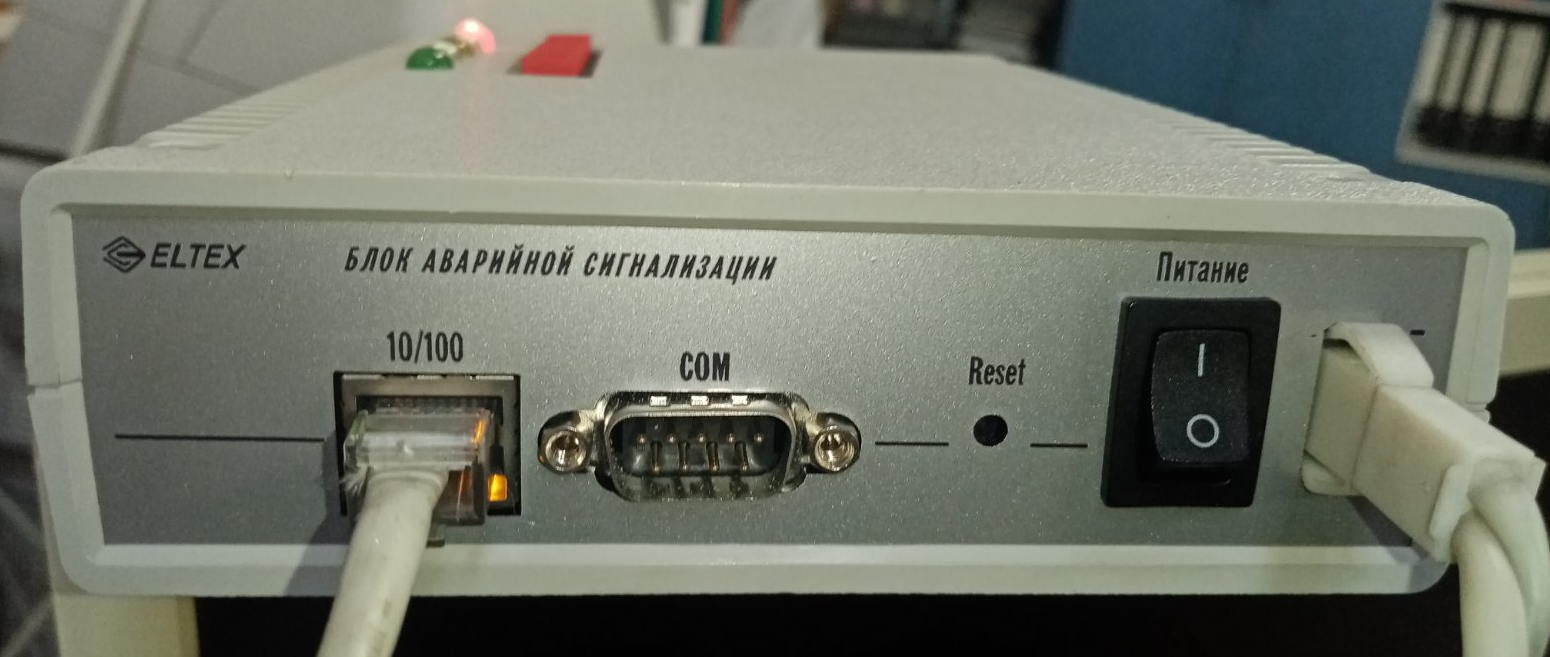

Блок аварийной сигнализации(БАС) — отдельный модуль со стандартным станционным батарейным питанием — 36-72V DC. Предназначен для визуального и аудио-контроля за появлением аварийных и предупредительных сообщений от системы ECSS-10. Устанавливается  в помещении, где находится оперативный персонал. Для подключения к системе кроме питания нужно ethernet подключение к сети, в которой находится софтсвич.

Описание работы

Для индикации аварий на станции или в системе мониторинга служит модуль БАС (Блок аварийной сигнализации). На модуле имеется световая и звуковая индикация уровня аварии.
При обнаружении аварии работает механизм поглощения аварий с более низким уровнем. Например, при наличии «критической аварии» не посылается авария с уровнем «красная авария» или
«желтая авария». В любой момент времени отображается только один уровень аварии.

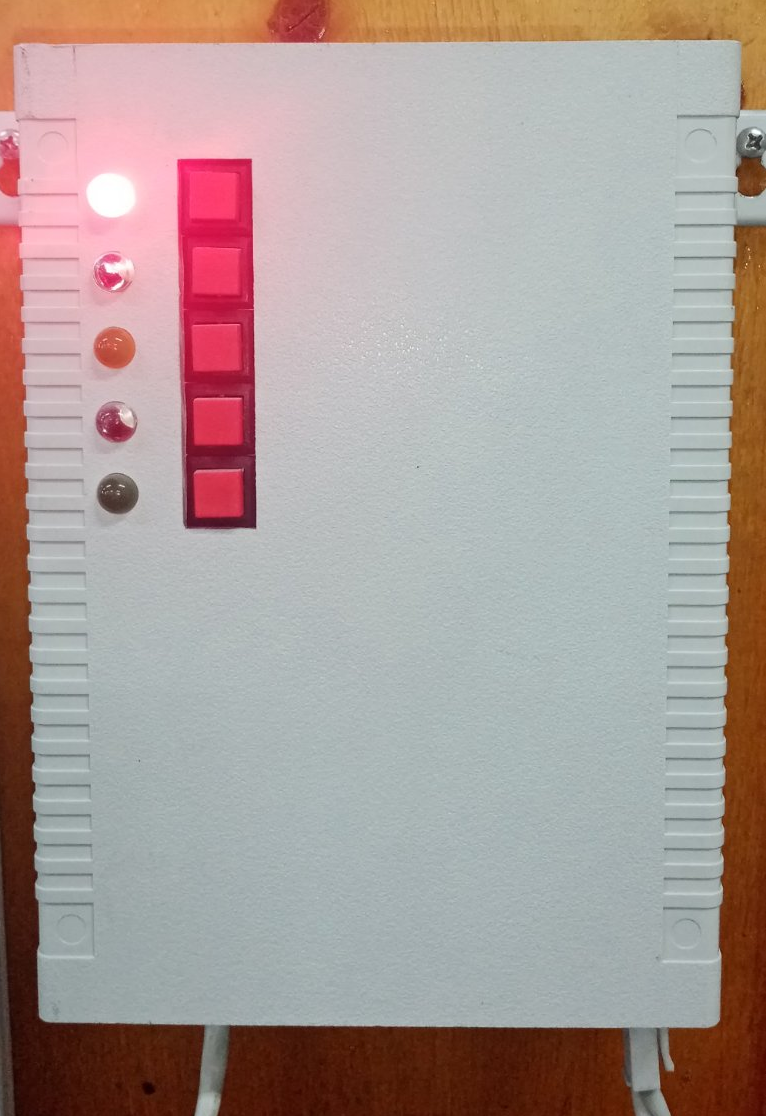

Индицируются:

• – отсутствие аварий – зеленый индикатор (5-й);
• – inderminate – красный индикатор (4-й);
• – warning – желтый индикатор (3-й);
• – major/minor – красный индикатор (2-й);
• – critical – мигающий красный (1-й) и звуковой сигнал.


Нажатием кнопок, соответствующих индикаторам, оператор может выключить подачу звукового сигнала и проинформировать управляющую систему о получении информации об аварии.

Конфигурирование модуля БАС

Для того чтобы сконфигурировать БАС, необходимо подключиться к нему с помощью любой терминальной программы (например, PuTTY, SecureCRT и пр. для Windows или minicom, GTKterm для Linux). Настройки для порта -  57600 8N1, VT100.

Если конфигурирование БАС никогда не производилось, то после первого запуска на терминал оператора выводится следующее сообщение:

Параметры блока 1 испорчены или не заданы!
Параметры блока 2 испорчены или не заданы! IP = 255. 255. 255. 255 Gateway = 255. 255. 255. 255 Mask = 255.255. 255. 255 MAC = 255. 255. 255. 255. 255. 255 Port = 65535
Адрес источника No0: IP - 255.255. 255. 255
Адрес источника No1: IP - 255.255. 255. 255
Адрес источника No2: IP - 255.255. 255. 255
Адрес источника No3: IP - 255.255. 255. 255 Сохранить текущие параметры? 1 - да 2 – нет

В случае положительного ответа текущие настройки будут использоваться устройством БАС, в случае отрицательного – настройки приняты не будут, сконфигурировать устройство следует позже самостоятельно. После подключения нажать <ENTER>. На экране появится следующее меню:

Signaliz board: Version 2.4
Compilation date: Mar  1 2013 at 14:45:48

ip_s0.....change the IP address of source #0
ip_s1.....change the IP address of source #1
ip_s2.....change the IP address of source #2
ip_s3.....change the IP address of source #3
gr_s0.....set the group for source #0
gr_s1.....set the group for source #1
gr_s2.....set the group for source #2
gr_s3.....set the group for source #3
rd_s......show all sources

ip........change IP BAS
gat.......change Gateway BAS
mask......change netmask BAS
mac.......change MAC address BAS
port......change port BAS
rd_b......show all parameters BAS

rd_sinh...show IP,port sinh. source
help......help
rst.......reset
******************************************

С помощью появившихся команд производится конфигурирование БАС. После набора любой команды следует нажимать <ENTER>.
Описание системы команд приведено в таблице ниже.

После набора команды, на экране появится сообщение:

«Введите новый IP – адрес для источника»:

Если IP – адрес набран корректно, то он будет записан в память БАС, и устройство будет использовать его при работе, если IP – адрес задан неверно (т.е. значение любого поля адреса больше 255 или в поле есть символ, который не относится к символу цифры), то будет предложено ввести IP – адрес заново.

Примеры:

Вводится IP:

ip

 Enter new IP for BAS: 192.168.1.10
 New IP for BAS: 192.168.1.10

Вводятся параметры шлюза, маски и порта БАС:

gat

 Enter new Gateway for BAS: 0.0.0.0
 New Gateway for BAS: 0.0.0.0
mask

 Enter new netmask for BAS: 255.255.0.0
 New netmask for BAS: 255.255.0.0
port

 Enter port: 2222
 New port = 2222

Прочитать текущие настройки БАС:

rd_b
IP      = 192.168.1.10
Gateway = 0.0.0.0
Mask    = 255.255.0.0
MAC     = 10.11.12.13.19.111
Port    = 2222

Настройка работы с БАС на ECSS

С помощью команд CLI необходимо  настроить панель аварий  на медиаторе. Перечень команд для настройки работы с панелью аварий приведен на странице /cluster/mediator/<MEDIATOR>/properties/rpss — команды настройки параметров подсистемы сбора статистики и предупреждений.

Примеры:

Установка IP и портов БАС и ECSS.

admin@mycelium1@ecss1:/$ cluster/mediator/md1/properties/rpss/set md1@ecss1 alarmPanel 192.168.1.21 4444 192.168.1.10 2222
Property "alarmPanel" successfully changed from:
undefined
   to
[{local,"192.168.1.21",4444},{remote,"192.168.1.10",2222}].

Установка параметров зукового сигнала:

admin@mycelium1@ecss1:/$ cluster/mediator/md1/properties/rpss/set md1@ecss1 alarmPanelSignals critical 1000 5 2 2
Property "alarmPanelSignals" successfully changed from:
undefined
   to
[{"critical",{1000,5,2,2}}].

Также доступны команды просмотра статуса аварий - /cluster/mediator/<MEDIATOR>/ap/ — команды работы с подсистемой AlarmPanel

admin@mycelium1@ecss1:/$ cluster/mediator/md1/ap/status
Host: "192.168.1.10"
Port: 2222
+------------------------+
| L  | 0 | 1 | 2 | 3 | 4 |
| E  | R | R | Y | R | G |
| D  +-------------------+
| S  |   |   |   | X |   |
+------------------------+
|      SPEAKER: OFF      |
+------------------------+

Для проверки работы БАС можно сгенерировать аварию, например:

admin@mycelium1@ecss1:/$ cluster/mediator/md1/alarms/generate-alarm host critical  critical noChange environmentalAlarm versionMismatch attention attention
Alarm was sent.

[exec at: 06.10.2021 14:10:32, exec time: 32ms, nodes: md1@ecss1 v.3.14.10.22]
Alarm list changed at 06.10.2021 14:10:34:
    critical: 16
    major   : 31

Обновление прошивки

Как правило, заводская прошивка модуля уже готова к работе и обновление ее не требуется. Но если в этом действительно возникла необходимость, обновление нужно провести следующим образом:

• Получить файл прошивки, обратившись в техническую поддержку;
• Подключиться к COM-порту БАС;
• Запустить программу-терминал (например, PuTTY, SecureCRT и пр. для Windows или minicom, GTKterm для Linux). Настройки для порта -  57600 8N1, VT100;
• Выключить и включить БАС;
• На экране "побежит" строка с обратным отсчетом, за 4 секунды нужно успеть нажать кнопку b 3 раза. Устройство перейдет в режим обновления прошивки.
• Необходимо скопировать файл прошивки по протоколу xmodem (например, в minicom, вход в меню: Ctrl+A, потом кнопка Z, пункт "отправить файл", выбрать xmodem, выбрать файл для отправки)
• Когда прошивка будет скопирована можно устройство перезагрузить.
