Установка ECSS10 3.18 на Astra Linux, в открытом контуре, установка в кластере
Первоначальная установка системы с резервированием, в кластере из двух серверов
Исходные данные
Вариант с резервом, используется на проектах чаще , поэтому его мы рассмотрим первым. Пример установки на одном сервере
Конфигурация системы в кластере из двух серверов
Исходные данные
В данном разделе использованы специфичные для данного продукта термины, ознакомиться с ними можно здесь.
Техническое задание:
Требуется интеграция программного коммутатора 5 класса ECSS-10 (SSW) на 2-х физических серверах с поддержкой SIP со следующими параметрами на нагрузку группы серверов:
- Максимальное количество абонентов 15000 (MUL — Max user limit);
- Максимальное количество одновременных соединений 2000 (MCL — Max call limit);
- Требуется полный резерв системы ecss (все node резервируется на втором сервере);
- Количество сетевых интерфейсов ethernet — 3/5.
По техническому заданию требуется определить аппаратную платформу.
Полоса пропускания СПД
Требуемая полоса пропускания СПД не менее 1000Mb/s
Пример составления аппаратных требований:
Пример разнесения составляющих по адресному пространству | ||||
Имя сервера (хоста) | Роль | Интерфейс | Адрес/Маска | Порт |
|---|---|---|---|---|
Статические адреса программного коммутатора | ||||
ecss1 | Интерфейс управления сервером (порт 2000 ssh) | eth0 | 192.168.56.41/24 | 2000 |
ecss2 | Интерфейс управления сервером (порт 2000 ssh) | eth0 | 192.168.56.42/24 | 2000 |
ecss1 | Адрес ядра (ecss-core) | net.20 | 10.0.20.41/24 | 5000 |
| ecss2 | Адрес ядра (ecss-core) | net.20 | 10.0.20.42/24 | 5000 |
| ecss1 | Адрес OAM | net.10 | 10.0.10.41/24 | - |
ecss2 | Адрес OAM | net.10 | 10.0.10.42/24 | - |
ecss1, ecss2 | Адрес шлюза | eth0 | 192.168.56.1 | - |
ecss1, ecss2 | Адреса DNS-серверов | eth0 | 8.8.8.8 | - |
| ecss1, ecss2 | Адреса NTP-серверов | eth0 | 10.136.16.211, 10.136.16.212 | 123 |
Виртуальные адреса программного коммутатора | ||||
| ecss1 | Виртуальный адрес программного адаптера хоста ecss1 | net.20:SIP1 | 10.0.20.31/24 | - |
| ecss2 | Виртуальный адрес программного адаптера хоста ecss2 | net.20:SIP2 | 10.0.20.32/24 | - |
| ecss1 | Запасной виртуальный адрес программного адаптера хоста ecss2 на хосте ecss1 | net.20:SIP2 | 10.0.20.32/24 | - |
| ecss2 | Запасной виртуальный адрес программного адаптера хоста ecss1 на хосте ecss2 | net.20:SIP1 | 10.0.20.31/24 | - |
| Заполнить данные параметры для SSW из проектного технического задания | ||||
Имя сервера (хоста) | Роль | Интерфейс | Адрес/Маска | Порт |
|---|---|---|---|---|
Статические адреса программного коммутатора | ||||
ecss1 | Интерфейс управления сервером (порт 2000 ssh) | 2000 | ||
ecss2 | Интерфейс управления сервером (порт 2000 ssh) | 2000 | ||
ecss1 | Адрес ядра (ecss-core) | 5000 | ||
| ecss2 | Адрес ядра (ecss-core) | 5000 | ||
| ecss1 | Адрес OAM | - | ||
ecss2 | Адрес OAM | - | ||
ecss1, ecss2 | Адрес шлюза | - | ||
ecss1, ecss2 | Адреса DNS-серверов | - | ||
| ecss1, ecss2 | Адреса NTP-серверов | 123 | ||
Виртуальные адреса программного коммутатора | ||||
| ecss1 | Виртуальный адрес программного адаптера хоста ecss1 | - | ||
| ecss2 | Виртуальный адрес программного адаптера хоста ecss2 | - | ||
| ecss1 | Запасной виртуальный адрес программного адаптера хоста ecss2 на хосте ecss1 | - | ||
| ecss2 | Запасной виртуальный адрес программного адаптера хоста ecss1 на хосте ecss2 | - | ||
Включение в сеть
Топологию включения сервера в сеть для обеспечения резервирования рекомендуется делать с использованием 2-х коммутаторов. Пример на рисунке ниже.
Рисунок 1 — Схема организации связи
Последовательность установки SSW ECSS10 в кластере из двух серверов
Установка SSW ECSS10 состоит из 2-х основных частей :
Подготовительной - Установка ОС Astra Linux 1.8, обновлений пакетов OC Astra Linux 1.8 , "оптимизация" OC, установка дополнительных пакетов программ, подготовка сетевых интерфейсов, /etc/hosts, ssh-keygen
- Установка приложений Eltex ECSS10
Подготовительный этап
В этом разделе приведено описание инсталляции операционной системы, а также необходимых и дополнительных пакетов. Система ECSS-10 версии 3.14 работает под управлением ОС Astra Linux 1.8.
Предварительные требования
- Установочный загрузочный носитель с дистрибутивом операционной системы;
- Подготовленный сервер с обновленным BIOS, ILO (если есть), подключенная сеть для доступа в сеть Интернет;
- Выставленный первый приоритет загрузки с установочного носителя — USB Flash или CD/DVD в BIOS;
- Достаточный объем дискового пространства и памяти в соответствии с проектом.
Установка ОС
Для установки ОС необходимо выполнить следующее:
- После загрузки с установочного носителя выбрать "Графическая установка" или "Установка".
- Согласиться с лицензионным соглашением.
- Выбрать раскладку клавиатуры.
Выбрать сетевой интерфейс для подключения к сети Интернет.
- Установить имя компьютера (рекомендованы ecss1/ecss2)
- Настроить пользователя- администратора.
- Создать партиции на диске в соответствии с таблицей 1 (разметка диска - Вручную).
- В процессе установке , не создавать раздел swap. При напоминании о пропуске раздела , подтвердить , что установка выполняется без создания swap.
- Установить часовой пояс.
- Установить OpenSSH server (активизировать пункт : "Средства удаленного подключения SSH").
- Выбрать уровень защищенности, который используется в вашем проекте
- Дополнительные настройки ОС - по умолчанию
- Перезагрузить успешно установленную ОС
Таблица 1 — Вариант размещения информации в файловой системе на физических носителях для серверов
| 1 | Загрузочный раздел операционной системы (создается автоматически) | boot | raid 1:hdd1,hdd2 | boot | /boot | ext4 | 1 Gb | Первичный |
| 2 | Корневой раздел операционной системы | root | raid 1:hdd1,hdd2 | root | / | ext4 | 30 Gb | Логический |
| 3 | Информация локальных баз данных | mnesia | raid 1:hdd1, hdd2 | mnesia | /var/lib/ecss | ext4 | 30 Gb | Логический |
| 4 | Распределенная БД для хранения медиаресурсов | glusterfs | raid 1:hdd1, hdd2 или hdd3 | glusterfs | /var/lib/ecss/glusterfs* | ext4 | Max Gb | Логический |
| 5 | Журналы функционирования подсистем ОС | log | raid 1:hdd1,hdd2 или hdd3 | log | /var/log | ext4 | 20 Gb | Логический |
| 6 | Журналы функционирования подсистем ECSS | ecss_log | raid 1:hdd1,hdd2 или hdd3 | ecss_log | /var/log/ecss | ext4 | 20 Gb | Логический |
| 7 | Базы данных | ecss_db | raid 1:hdd1,hdd2 или hdd3 | ecss_db | /srv/ecss/ecss-postgres-bdr-ssw/ | ext4 | 100–400 Gb** | Логический |
| 8 | Файлы пользователя | home | raid 1:hdd1,hdd2 или hdd3 | home | /home | ext4 | 10 Gb | Логический |
* Если сервер не будет работать в кластере, то вместо glusterfs создается раздел /var/lib/ecss/restfs.
** Рекомендуемое значение для серий Light, Light+, Midi — 100 Gb. Рекомендуемое значение для серии Heavy — 200 Gb, Super Heavy — 400 Gb.
Для работы системы необходимо как минимум 256 Gb свободного пространства.
На серверах системы необходимо настроить параметр "hostname".
На всех серверах системы желательно указать одинаковое имя пользователя (любое, кроме ssw). Лицензия ECSS-10 привязывается к ключу eToken/ruToken и к имени компьютера (hostname). Системный пользователь ssw создается при инсталляции пакета ecss-user.
При установке системы в кластере, рекомендуемое значение hostname для первого сервера — ecss1, для второго — ecss2.
Проверка установки ОС
Проверка в основном сводится к правильности создания разделов диска и наличия доступа по ssh.
Для вывода информации о состоянии дискового пространства введите команду df -h. Она покажет общее и занятое место в разделах. Размеры разделов должны соответствовать проекту и введенным значениям при установке.
Для проверки доступа по ssh с машины, находящейся в одной подсети со вновь установленным сервером, нужно выполнить команду:
ssh <user>@<IP_ecss>
где:
- <user> — имя пользователя, заданного при установке;
- <IP_ecss> — IP-адрес хоста, заданного при установке.
Настройка /etc/hosts
Доменному имени хоста ecss1 должен соответствовать адрес 127.0.1.1. Также нужно прописать адрес хоста ecss2. Для этого в файле /etc/hosts необходимо прописать IP-адреса хостов ecss.
Например, для кластера: ecss1 имеет адрес 10.0.10.41, ecss2 — 10.0.10.42. Данные адреса нужно прописать в /etc/hosts:
посмотреть можно командой cat /etc/hosts
изменить/добавить командой sudo nano /etc/hosts
после модификации должен проходить пинг с сервера ecss1 ping ecss2 и наоборот с сервера ecss2 ping ecss1
на обоих хостах
sudo nano /etc/hosts127.0.0.1 localhost 10.0.10.41 ecss1 10.0.10.42 ecss2
127.0.0.1 localhost 10.0.10.42 ecss2 10.0.10.41 ecss1
Конфигурация репозиториев
После установки для обновления будет использоваться только образ DVD диска, загрузка с репозитория отключена. Давайте разрешим обновление пакетов с репозитория Astra Linux.
на обоих хостах
sudo nano /etc/apt/sources.listпривести информацию в файле к следующему виду:
deb https://download.astralinux.ru/astra/frozen/1.8_x86-64/1.8.3/uu/1/extended-repository/ 1.8_x86-64 main non-free non-free-firmware contrib deb https://download.astralinux.ru/astra/frozen/1.8_x86-64/1.8.3/uu/1/main-repository/ 1.8_x86-64 main contrib non-free non-free-firmware #deb cdrom:[OS Astra Linux 1.8.1.12 DVD]/ 1.8_x86-64 contrib main non-free non-free-firmware
Добавить репозиторий Eltex:
на обоих хостах
sudo sh -c "echo 'deb [arch=amd64] http://archive.eltex.org/ssw/1.8_x86-64/3.18 stable main extras external' >> /etc/apt/sources.list.d/eltex-ecss10-stable.list"Далее необходимо выполнить импорт ключа командой:
на обоих хостах
sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys 33CB2B750F8BB6A5Изменение приоритета репозиториев
Для установки Erlang, Nodejs и Elixir из репозитория Eltex, необходимо изменить приоритет репозиториев для данных пакетов.
Добавить в файл /etc/apt/preferences.d/erlang строки:
на обоих хостах
sudo sh -c "echo -e 'Package: erlang*\nPin: version 2:24.3*\nPin-Priority: 1000' >> /etc/apt/preferences.d/erlang"Package: erlang* Pin: version 2:24.3* Pin-Priority: 1000
Добавить в файл /etc/apt/preferences.d/nodejs строки:
на обоих хостах
sudo sh -c "echo -e 'Package: nodejs*\nPin: version 14.20.0-1nodesource1*\nPin-Priority: 1000' >> /etc/apt/preferences.d/nodejs"Package: nodejs*
Pin: version 14.20.0-1nodesource1*
Pin-Priority: 1000
Добавить в файл /etc/apt/preferences.d/elixir строки:
на обоих хостах
sudo sh -c "echo -e 'Package: elixir*\nPin: version 1.14*\nPin-Priority: 1000' >> /etc/apt/preferences.d/elixir"Package: elixir*
Pin: version 1.14*
Pin-Priority: 1000
Выполнить обновление:
на обоих хостах
sudo apt updateУстановить пакет ntp следующей командой:
на обоих хостах
sudo apt install ntp"Оптимизация" Операционной Системы
Выставить параметры ОС в режим производительности
Используем утилиту cpufrequtils.
на обоих хостах
sudo apt install cpufrequtilsпо умолчанию после инсталляции ОС использует режим "ondemand" - "по запросу" (производительность CPU по запросу приложений, экономит электроэнергию , но ниже производительность):
на обоих хостах
cat /etc/init.d/cpufrequtils | grep GOVERNOR=
в выходном сообщении системы , режим работы по умолчанию после инсталляции - "ondemand" :
GOVERNOR="ondemand"
Установить режим - результативность/производительность - в файле /etc/init.d/cpufrequtils значение "ondemand" заменить на "performance"
на обоих хостах
sudo sed -i 's/GOVERNOR="ondemand"/GOVERNOR="performance"/g' /etc/init.d/cpufrequtilsПерезапустить утилиту:
на обоих хостах
sudo /etc/init.d/cpufrequtils restart Затем выполнить команду:
на обоих хостах
sudo systemctl daemon-reloadОтключить SWAP
Ubuntu сервер SSW работает в реальном масштабе времени , поэтому все необходимые данные должны находится в оперативной памяти, использование файла подкачки (swap-файл - /swap. img) может привести к увеличению времени обработки вызовов приложения SSW ECSS10 , что недопустимо. Swap - отключаем.
Выполнить последовательно три команды:
Отключение Swap:
на обоих хостах
sudo swapoff -a
Удалить файл swap.img.
на обоих хостах
sudo rm /swapfile
Удалить эту строчку (//swapfile swap swap defaults 0 0)
на обоих хостах
sudo nano /etc/fstab# /etc/fstab: static file system information. # # Use 'blkid' to print the universally unique identifier for a # device; this may be used with UUID= as a more robust way to name devices # that works even if disks are added and removed. See fstab(5). # # <file system> <mount point> <type> <options> <dump> <pass> # / was on /dev/sda2 during curtin installation UUID=4c88cb4a-42c9-4b52-98c2-78da7e23b621 / ext4 defaults 1 1
Для проверки выполните команду free -h:
на обоих хостах
free -hРазмер Swap равен 0 - то есть он выключен
free -h
total used free shared buff/cache available
Mem: 3,9G 110M 3,2G 820K 535M 3,5G
Swap: 0B 0B 0B
Установка часового пояса
При инсталляции astara linux не предлагается установить часовой пояс(по умолчанию устанавливается время UTC). Его нужно установить вручную (для корректной работы системы тарификации , работ по расписанию и т.д. ), например:
на обоих хостах
sudo timedatectl set-timezone Asia/Novosibirsk
В случае выноса компонентов системы на разные серверы/ВМ (ecss-node/ecss-msr) необходимо указывать единый часовой пояс, для всех компонентов системы.
Улучшение работы высоконагруженных серверов
Улучшить работу высоконагруженных серверов можно увеличив лимит открытых файлов.
Для установки лимита открытых файлов необходимо:
Проверить текущий лимит командой:
на обоих хостах
ulimit -aрезультат :
eltex@ecss1:~$ ulimit -a core file size (blocks, -c) 0 data seg size (kbytes, -d) unlimited scheduling priority (-e) 0 file size (blocks, -f) unlimited pending signals (-i) 15515 max locked memory (kbytes, -l) 65536 max memory size (kbytes, -m) unlimited open files (-n) 1024 pipe size (512 bytes, -p) 8 POSIX message queues (bytes, -q) 819200 real-time priority (-r) 0 stack size (kbytes, -s) 8192 cpu time (seconds, -t) unlimited max user processes (-u) 15515 virtual memory (kbytes, -v) unlimited file locks (-x) unlimited
Данного лимита ( open files 1024 ) недостаточно для нормальной работы высоконагруженных серверов.
Установить лимит открытых файл для каждого пользователя:
на обоих хостах
sudo sed -i '55i\* soft nproc 65536\n* hard nproc 131072\n* soft nofile 65536\n* hard nofile 131072\nroot - memlock unlimited' /etc/security/limits.conf# /etc/security/limits.conf##Each line describes a limit for a user in the form:##<domain> <type> <item> <value>##Where:#<domain> can be:# - a user name# - a group name, with @group syntax# - the wildcard *, for default entry# - the wildcard %, can be also used with %group syntax,# for maxlogin limit# - NOTE: group and wildcard limits are not applied to root.# To apply a limit to the root user, <domain> must be# the literal username root.##<type> can have the two values:# - "soft" for enforcing the soft limits# - "hard" for enforcing hard limits##<item> can be one of the following:# - core - limits the core file size (KB)# - data - max data size (KB)# - fsize - maximum filesize (KB)# - memlock - max locked-in-memory address space (KB)# - nofile - max number of open files# - rss - max resident set size (KB)# - stack - max stack size (KB)# - cpu - max CPU time (MIN)# - nproc - max number of processes# - as - address space limit (KB)# - maxlogins - max number of logins for this user# - maxsyslogins - max number of logins on the system# - priority - the priority to run user process with# - locks - max number of file locks the user can hold# - sigpending - max number of pending signals# - msgqueue - max memory used by POSIX message queues (bytes)# - nice - max nice priority allowed to raise to values: [-20, 19]# - rtprio - max realtime priority# - chroot - change root to directory (Debian-specific)##<domain> <type> <item> <value>#
#* soft core 0#root hard core 100000#* hard rss 10000#@student hard nproc 20#@faculty soft nproc 20#@faculty hard nproc 50#ftp hard nproc 0#ftp - chroot /ftp#@student - maxlogins 4* soft nproc 65536* hard nproc 131072* soft nofile 65536* hard nofile 131072root - memlock unlimited
# End of file
Настройка сетевых интерфейсов
Получение адресов на сетевых интерфейсах по DHCP недопустимо на серверах ECSS.
Сетевые настройки необходимо выполнять с помощью Netplan.
По умолчанию в Astra Linux пакет netplan не установлен.
Установить пакеты для обслуживание функции netplan:
на обоих хостах
sudo apt install -y dialog libssl1.0.0 netplan.ioСейчас можно выполнить конфигурацию netplan:
на обоих хостах
sudo nano /etc/netplan/ecss.yamlПример netplan
| Netplan для интерфейсов сервера ecss1 (/etc/netplan/ecss.yaml) | Netplan для интерфейсов сервера ecss2 (/etc/netplan/ecss.yaml) |
|---|---|
на ecss1
BASH
| на ecss2
BASH
|
Так же проверить отсутствие в каталоге /etc/netplan/ других файлов, если другие файлы присутствуют , то их нужно переместить в другой каталог или удалить, в противном случае возможна некорректная настройка сетевых интерфейсов и некорректная работа SSW.
на обоих хостах
ls -la /etc/netplan/ Применить, установленные параметры командой:
на обоих хостах
sudo netplan applyПросмотреть получившиеся настройки можно при помощи команд ifconfig или ip a:
Для применения новых сетевых настроек необходимо выполнить команду netplan apply. Перезапуск сети или системы не требуется. Подробнее про настройки netplan см. в Приложении Е. Netplan.
Обновление ОС и инсталляция необходимого ПО
Обновление системы
Перед началом установки ecss необходимо обновить ОС:
на обоих хостах
sudo apt updateна обоих хостах
sudo apt upgrade --enable-upgradeДоступ между серверами без использования пароля
Далее следует разрешить доступ между серверами с через ssh по rsa-ключам - без использования пароля.
На хосте ecss1 (затем на ecss2) сгенерировать rsa-ключ следующий командой (выполнить без sudo, чтобы ключ был создан для текущего пользователя), на вопросы, использовать значение по умолчанию, нажав три раза Enter:
на обоих хостах
ssh-keygenСкопировать rsa-ключ на сервер партнера ecss2 командой - ssh-copy-id ecss2.
на ecss1
ssh-copy-id ecss2Скопировать rsa-ключ на сервер партнера ecss1 командой - ssh-copy-id ecss1.
на ecss2
ssh-copy-id ecss1Проверить подключение между серверами, со стороны сервера ecss1 - ssh ecss2 соединение должно быть установлено без запроса пароля . По окончанию теста вернутся обратно на сервер ecss1 , командой exit.
на ecss1
ssh ecss2Аналогичным образом со стороны сервера ecss2 - ssh ecss1 соединение должно быть установлено без запроса пароля . По окончанию теста вернутся обратно на сервер ecss2 , командой exit.
на ecss2
ssh ecss1Инсталляция необходимого ПО
Установка дополнительных пакетов программ
Для работы SSW, потребуются дополнительные пакеты ПО не установленные в Astra Linux по умолчанию, но доступные в репозитории.
выполнить сначала на ecss1, затем на ecss2
sudo apt install ntp iptables tcpdump vlan dnsmasq aptitude atop ethtool htop mc minicom mtr-tiny nmap pptpd screen ssh tftpd-hpa sngrep tshark gnuplot debconf-utils keepalived attr bridge-utils ncdu wgetСписок обязательного сервисного программного обеспечения:
sudo apt install ntp tcpdump vlan dnsmasq| ntp | NTP-сервер |
| tcpdump | сниффер пакетов |
| vlan | управление VLAN |
| dnsmasq | легковесный DNS/DHCP-сервер |
Список рекомендуемого диагностического и вспомогательного программного обеспечения:
sudo apt install aptitude atop ethtool htop mc screen ssh tftpd sngrep tshark gnuplot debconf-utils iotop ncdu| aptitude | установка программ из репозиториев, рекомендуется использовать вместо программы apt/apt-get |
| atop | мониторинг загрузки хоста с функцией периодического сохранения информации в файлы |
| ethtool | просмотр статистики сетевых интерфейсов |
| htop | мониторинг процессов |
| mc | файловый менеджер |
| screen | мультиплексор терминалов |
| ssh | сервер и клиент SSH |
| tftpd | TFTP-сервер |
| sngrep | трассировка sip |
| tshark | консольный аналог wireshark |
| gnuplot | вывод графиков статистики |
| debconf-utils | набор утилит для работы с базой debconf |
| iotop | инструмент для мониторинга использования ввода-вывода (IO) на диске в реальном времени в Linux |
| ncdu | утилита для поиска больших директорий в системе Linux |
Данное программное обеспечение не требуется для работы системы ECSS-10, однако может упростить сервисное обслуживание системы и её отдельных компонентов со стороны инженеров эксплуатации и техподдержки.
Список обязательных пакетов для схем с резервированием:
sudo apt install ifenslave-2.6 keepalived attr| ifenslave-2.6 | управление BOND-интерфейсами |
| keepalived | сервис мониторинга серверов/служб в кластере |
| attr | сервис управления атрибутами файловых систем |
Список дополнительных пакетов для схем с резервированием:
sudo apt install bridge-utils ethtool| bridge-utils | управление bridge-интерфейсами |
| ethtool | управление и мониторинг сетевых интерфейсов |
Для просмотра установленных пакетов выполнить следующую команду (данный пункт является необязательным: его можно выполнить, если не уверены, что какие-то пакеты установлены):
на обоих хостах
sudo dpkg --get-selectionsПеред началом установки пакетов ecss , нужно убедится в соответствии полосы пропускания СПД необходимым требованиям.
Для этого выполнить команду sudo ethtool <имя интерфейса> для всех физических интерфейсов.
sudo ethtool net.20Settings for net.20: Supported ports: [ TP ] Supported link modes: 10baseT/Half 10baseT/Full 100baseT/Half 100baseT/Full 1000baseT/Full Supported pause frame use: No Supports auto-negotiation: Yes Supported FEC modes: Not reported Advertised link modes: 10baseT/Half 10baseT/Full 100baseT/Half 100baseT/Full 1000baseT/Full Advertised pause frame use: No Advertised auto-negotiation: Yes Advertised FEC modes: Not reported Speed: 1000Mb/s Duplex: Full Auto-negotiation: on Port: Twisted Pair PHYAD: 0 Transceiver: internal MDI-X: off (auto) Link detected: yes
Проверить значение следующих параметров:
Advertised auto-negotiation: Yes
Speed: 1000Mb/s (не менее)
Duplex: Full
Инсталляция пакетов ECSS
Предварительные требования
- Установленная и обновленная операционная система Astra Linux;
- Отсутствие в системе пользователя с именем ssw;
- Разбиение дискового пространства в соответствии с рекомендациями;
- Настроенная сеть;
- Установленный набор необходимых пакетов;
- Доступ к репозиторию ELTEX.
установка пакетов deb
┌ версия ПО ECSS. Сейчас в заявке на сертификацию она заявлена как 3.
| Мы её менять не будем до следующей сертификации или │ выпуска принципиально новой версии системы. │ │ ┌ версия System Release. Общая версия для всех компонент входящих в конкретный релиз.
| | Меняем её централизовано, когда
│ │ принимаем решение о выпуске нового релиза. Релизы между собой обычно не совместимы.
┌─┴┐ ┌──┴─┐
ECSS.SysRel.SubMaj.SubMin
└──┬─┘ └──┬─┘
│ └ версия Subsystem minor. Минорную версию подсистемы устанавливает разработчик подсистемы. | Минорную версию
│ меняем при добавлении патча. Как правило, минорные версии в рамках одной мажорной версии
│ совместимы между собой и отличаются в рамках конкретных патчей.
│
└ версия Subsystem major. Мажорная версия устанавливается разработчиком подсистемы. Мажорную версию подсистемы необходимо менять при внесении в подсистему существенных изменений.
Утилита установки пакетов APT анализирует версию пакета слева направо, для примера, мы имеем пакет 14.14.7.7 ,
в репозитории находятся пакеты
14.14.7.8
14.14.7.9
14.14.8.1
14.14.20 -14.14.28
то при выполнении команды sudo apt install имя пакета → будет автоматически проверен и установлен пакет 14.14.28 , так как он самый последний, анализ будет выполнен по 3-й позиции (major), анализ по 4-й (minor) выполнен не будет (аналогичным образом будет выполнятся команда sudo apt upgrade --enable-upgrade).
В случае если для конкретной ситуации требуется перейти с версии 14.14.7.7 на версию 14.14.7.9 , стандартная команда → sudo apt upgrade --enable-upgrade , нам не поможет, так как будет выбран самый новый пакет, в данной ситуации нам необходимо в явном виде указать какую версию пакета мы хотим установить, в данном примере мы должны выбрать команду → sudo apt install имя пакета=14.14.7.9 . Обычно это необходимо для тестирования определенного патча, для стандартных обновлений достаточно выбора привычной команды установки/обновления пакета
В ходе установки пакетов ECSS нужно будет ответить на ряд вопросов для формирования необходимой конфигурации. Для автоматической загрузки требуемых настроек можно воспользоваться командами из пакета debconf-utils.
Описание и примеры использования при работе с debconf приведены в Приложении В. Debconf.
Для инсталляции системы ECSS-10 необходимо устанавливать пакеты в порядке, в котором они описаны ниже в документации.
Инсталляция обязательных пакетов ECSS
Установка пакета ecss-dns-env
Выполнить следующую команду:
на обоих хостах
sudo apt install -y ecss-dns-envНастройщик предложит выбрать разделы для настройки по вопросам ниже. Нужно выбрать broker. (для примера 10.0.10.51 и 10.0.10.52 )
| Вопрос ecss-dns-env | Ответы для ecss1 | Ответы для ecss2 | Пример |
|---|---|---|---|
| [Primary broker] Введите адрес ([Primary broker] Enter ip) | 10.0.10.41 (необходимо ввести) | 10.0.10.41 (необходимо ввести) |
|
| [Secondary broker] Введите адрес ([Secondary broker] Enter ip) | 10.0.10.42 (необходимо ввести) | 10.0.10.42 (необходимо ввести) |
|
ВАЖНО
В случае последующей коррекции IP-адресов следует использовать команду:
sudo dpkg-reconfigure ecss-dns-envНастройка преобразование DNS имени в IP адрес
Для корректной работы системы, после установки пакета ecss-node требуется скорректировать дефолтные установки . Для этого:
В файле /etc/resolv.conf изменить параметр nameserver установленный системой по умолчанию на 127.0.0.1 (если строк nameserver несколько - остальные удалить/закомментировать):
sudo nano /etc/resolv.confdomain eltex.loc search eltex.loc nameserver 127.0.0.1
В Astra Linux после перезагрузки файл /etc/resolv.conf приводится к исходному виду, поэтому его нужно сделать неизменяемым:
sudo chattr +i /etc/resolv.confДля доступа к репозиториям AstraLinux и Элтекс нужно указать локальный DNS или глобальный (для примера 8.8.8.8 или 77.88.8.8)
Добавить в файл /etc/dnsmasq.d/ecss строки server=<Ipadd DNS сервера> (в примере 77.88.8.8) :
sudo sh -c "echo 'server=77.88.8.8' >> /etc/dnsmasq.d/ecss"Перезапустить сервис:
sudo systemctl restart dnsmasq.serviceУстановка Postgres
Примечание
Перед установкой ecss-postgres-bdr-ssw в системе, в apt sources, должен быть добавлен docker для этого выполнить следующие команды:
sudo install -m 0755 -d /etc/apt/keyringssudo curl -fsSL https://download.docker.com/linux/ubuntu/gpg -o /etc/apt/keyrings/docker.ascsudo chmod a+r /etc/apt/keyrings/docker.ascsudo sh -c "echo 'deb [arch=amd64 signed-by=/etc/apt/keyrings/docker.asc] https://download.docker.com/linux/ubuntu jammy stable' >> /etc/apt/sources.list.d/docker.list"Выполнить обновление :
sudo apt update && sudo apt upgrade --enable-upgradeУстановка пакета ecss-postgres-bdr-ssw
Выполняется последовательно, первым устанавливается на сервере который работает в режиме "Master"
ecss1
sudo apt install -y ecss-postgres-bdr-sswПри конфигурации пакета ecss-postgres-bdr-ssw будут заданы вопросы:
| Вопросы ecss-postgres-bdr-ssw | Ответы для ecss1 (Master) | Пример |
|---|---|---|

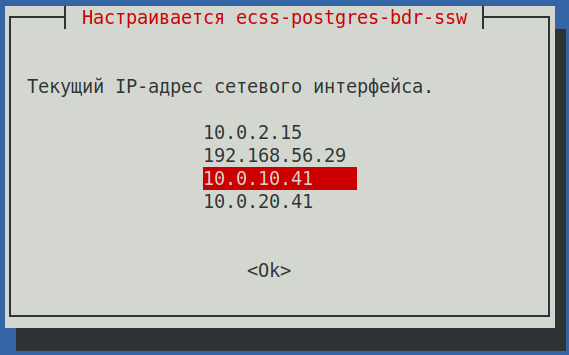

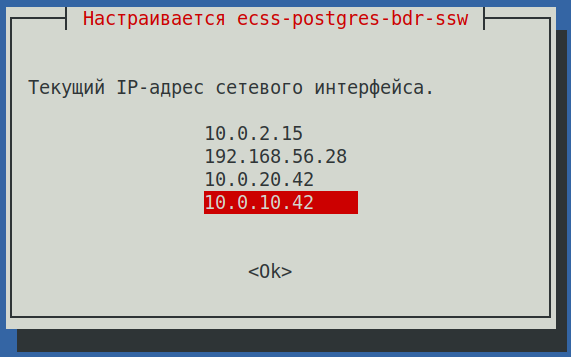

| Текущий IP-адрес сетевого интерфейса. | Выбрать из списка IP-адрес для работы с Postgres |
|

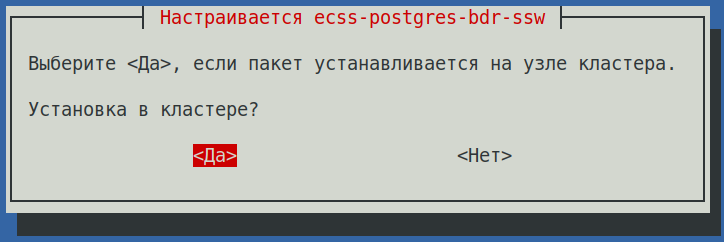

| Установка в кластере? | Yes (значение по умолчанию) |
|

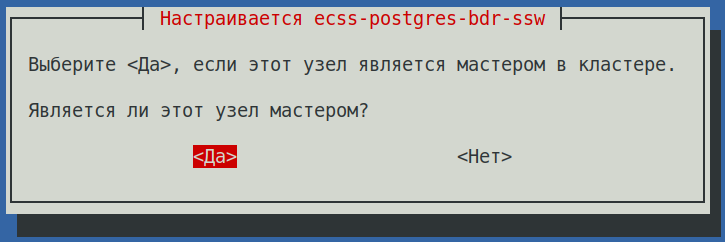

| Является ли этот узел мастером? | Yes (необходимо выбрать) |
|
ecss2
sudo apt install -y ecss-postgres-bdr-sswПри конфигурации пакета ecss-postgres-bdr-ssw будут заданы вопросы:
| Вопросы ecss-postgres-bdr-ssw | Ответы для ecss2 (Slave) | Пример |
|---|---|---|
| Текущий IP-адрес сетевого интерфейса. | Выбрать из списка IP-адрес для работы с Postgres |
|
| Установка в кластере? | Yes (значение по умолчанию) |
|

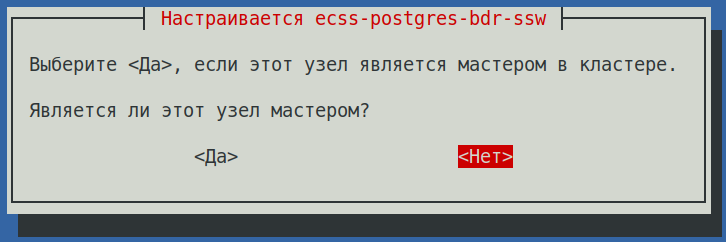

| Является ли этот узел мастером? | No (значение по умолчанию) |
|

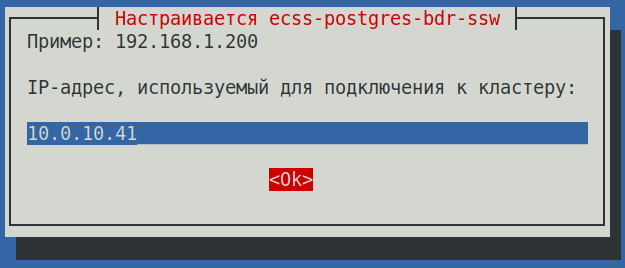

| IP-адрес, используемый для подключения к кластеру: | Указать IP-адрес Master (ecss1) |
|
Проверить корректность настройки репликации
Во время установки в директорию /srv/ecss/ecss-postgres-bdr-ssw устанавливаются скрипт postgresbdr_ssw.sh
Для проверки репликации выполнить следующие команды:
Для проверки репликации выполнить команду на обоих хостах:
cd /srv/ecss/ecss-postgres-bdr-sswДля проверки репликации выполнить команду на обоих хостах:
sudo ./postgresbdr_ssw.sh checkВывод на хостах должен быль одинаковый:
sudo ./postgresbdr_ssw.sh checkEnter master ip pleaseLike 10.150.150.1510.0.10.41Enter slave ip please10.0.10.42Press enter with empty passwordПросто щелкайте Enter не вводя парольq - выход из просмотра таблицы (если необходимо)таблица нод на мастере по ecss_storekeeper_dbтаблица нод на слейве по ecss_storekeeper_dbтаблица коннекций на мастер по ecss_storekeeper_db conn_sysid | conn_dsn ---------------------+--------------------------------------------------------------------------------------- 7577617967861174292 | host=10.0.10.41 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1 7577618825220177940 | host=10.0.10.42 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1(2 строки)таблица коннекций на слейве по ecss_storekeeper_db conn_sysid | conn_dsn ---------------------+--------------------------------------------------------------------------------------- 7577617967861174292 | host=10.0.10.41 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1 7577618825220177940 | host=10.0.10.42 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1(2 строки)
sudo ./postgresbdr_ssw.sh checkEnter master ip pleaseLike 10.150.150.1510.0.10.41Enter slave ip please10.0.10.42Press enter with empty passwordПросто щелкайте Enter не вводя парольq - выход из просмотра таблицы (если необходимо)таблица нод на мастере по ecss_storekeeper_dbтаблица нод на слейве по ecss_storekeeper_dbтаблица коннекций на мастер по ecss_storekeeper_db conn_sysid | conn_dsn ---------------------+--------------------------------------------------------------------------------------- 7577617967861174292 | host=10.0.10.41 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1 7577618825220177940 | host=10.0.10.42 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1(2 строки)таблица коннекций на слейве по ecss_storekeeper_db conn_sysid | conn_dsn ---------------------+--------------------------------------------------------------------------------------- 7577617967861174292 | host=10.0.10.41 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1 7577618825220177940 | host=10.0.10.42 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1(2 строки)
sudo ./postgresbdr_ssw.sh check[sudo] password for abf: Sorry, try again.[sudo] password for abf: Enter master ip pleaseLike 10.150.150.1510.0.10.51Enter slave ip please10.0.10.52Press enter with empty passwordПросто щелкайте Enter не вводя парольq - выход из просмотра таблицы (если необходимо)таблица нод на мастере по ecss_storekeeper_db node_sysid | node_local_dsn | node_init_from_dsn ---------------------+---------------------------------------------------------------------------------------+-------------------- 7569871659329171478 | host=10.0.10.51 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1 | (1 row)
таблица нод на слейве по ecss_storekeeper_dbpsql: error: connection to server at "10.0.10.52", port 5439 failed: Connection refused Is the server running on that host and accepting TCP/IP connections?таблица коннекций на мастер по ecss_storekeeper_db conn_sysid | conn_dsn ---------------------+--------------------------------------------------------------------------------------- 7569871659329171478 | host=10.0.10.51 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1(1 row)
таблица коннекций на слейве по ecss_storekeeper_dbpsql: error: connection to server at "10.0.10.52", port 5439 failed: Connection refused Is the server running on that host and accepting TCP/IP connections?
sudo ./postgresbdr_ssw.sh checkEnter master ip pleaseLike 10.150.150.1510.0.10.51Enter slave ip please10.0.10.52Press enter with empty passwordПросто щелкайте Enter не вводя парольq - выход из просмотра таблицы (если необходимо)таблица нод на мастере по ecss_storekeeper_db node_sysid | node_local_dsn | node_init_from_dsn ---------------------+---------------------------------------------------------------------------------------+-------------------- 7569871659329171478 | host=10.0.10.51 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1 | (1 row)
таблица нод на слейве по ecss_storekeeper_dbтаблица коннекций на мастер по ecss_storekeeper_db conn_sysid | conn_dsn ---------------------+--------------------------------------------------------------------------------------- 7569871659329171478 | host=10.0.10.51 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1(1 row)
таблица коннекций на слейве по ecss_storekeeper_db conn_sysid | conn_dsn ---------------------+--------------------------------------------------------------------------------------- 7569499877813944343 | host=10.0.10.51 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1 7569514001040228374 | host=10.0.10.52 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1 7569871659329171478 | host=10.0.10.51 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1(3 rows)
Установка ecss-node
Установка обязательного пакета ecss-node включает в себя установку и первоначальную настройку основных подсистем.
В системе уже должен быть установлен пакет ecss-postgres-bdr-ssw
Для установки пакета ecss-node выполните команду:
первоначально на ecss1
sudo apt install -y ecss-nodeВо время установки пакета создается пользователь ssw, от имени которого запускаются все сервисы ecss*. Создаются необходимые каталоги, выполняется настройка DNS, идет настройка SSL-сертификатов.
При установки так же будет установлен пакет ecss-user
Установка на сервере ecss1
Во время установки будет предложено настроить параметры, необходимые для формирования конфигурационных файлов, примеры ответов следует ниже.
| Вопросы ecss-user | Ответы для ecss1 | Пример |
|---|---|---|
| Хотите ли вы использовать стандартные настройки? | Yes (значение по умолчанию) |
|
| Вопросы ecss-node | Ответы для ecss1 | Пример |

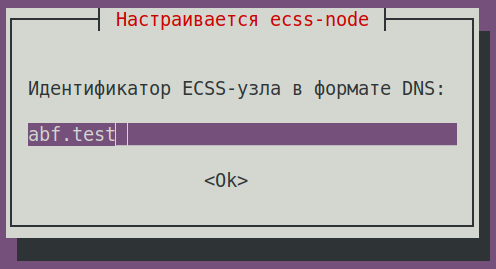

Идентификатор ECSS-узла в формате DNS (Настройка имени кластера): (любое уникальное имя, в примере abf.test) | abf.test (необходимо ввести)
Формат ECSS_ID [A-Za-z0-9][A-Za-z0-9.-][A-Za-z0-9] |
|
| Хотите ли вы использовать стандартные настройки? | No (необходимо выбрать) |
|

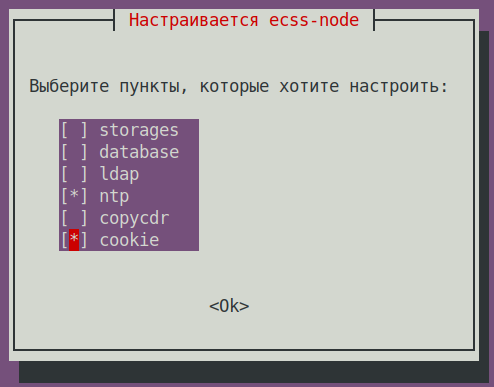

| Выберите пункты, которые хотите настроить: | ntp + cookie (необходимо выбрать) |
|
| Внешние NTP серверы через пробел: | ntp.ubuntu.com (значение по умолчанию) |
|
| NTP: Вы хотите использовать настройки для кластера? | Yes (значение по умолчанию) |
|
| NTP: Установка Startum для кластера: | 7 (значение по умолчанию) |
|

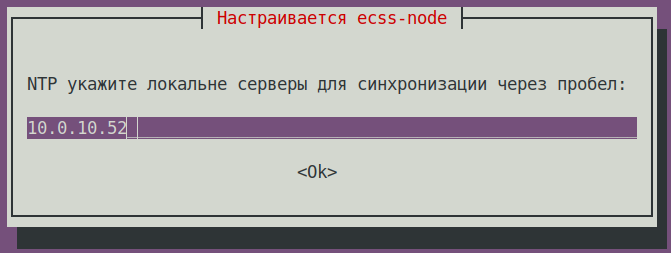

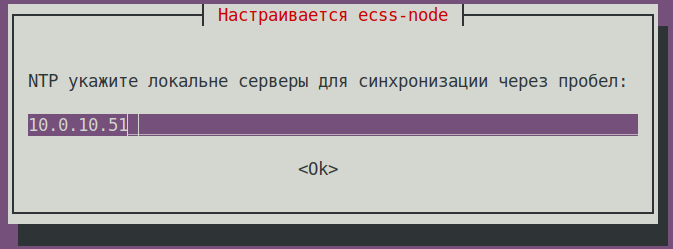

| NTP укажите локальне серверы для синхронизации через пробел: (в примере ecss2 - 10.0.10.42) | 10.0.10.42 (необходимо ввести) |
|

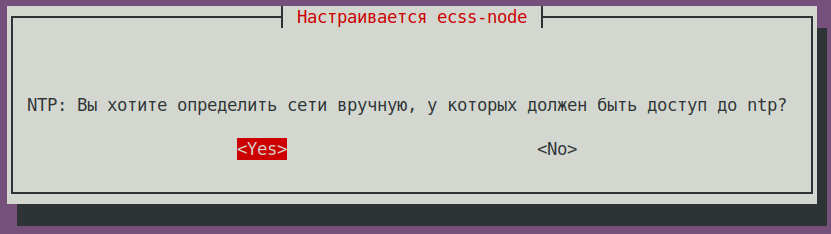

| NTP: Вы хотите определить сети вручную, у которых должен быть доступ до ntp? | Yes (значение по умолчанию) |
|

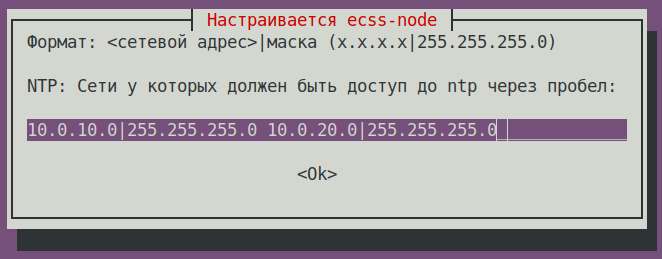

| NTP: Сети у которых должен быть доступ до ntp через пробел: (в примере 10.0.10.0|255.255.255.0 10.0.20.0|255.255.255.0) | 10.0.10.0|255.255.255.0 10.0.20.0|255.255.255.0 (необходимо ввести) |
|
Cookie для ноды core: (указать уникальный cookie для core , в примере ecss-core-example )
В кластерной конфигурации cooke должны быть одинаковые для нод одного типа | ecss-core-example (необходимо ввести) |
|
Cookie для ноды ds: (указать уникальный cookie для ds , в примере ecss-ds-example )
В кластерной конфигурации cooke должны быть одинаковые для нод одного типа | ecss-ds-example (необходимо ввести) |
|
Cookie для ноды mediator: (указать уникальный cookie для mediator , в примере ecss-mediator-example )
В кластерной конфигурации cooke должны быть одинаковые для нод одного типа | ecss-mediator-example (необходимо ввести) |
|
Cookie для ноды pa-sip: (указать уникальный cookie для pa-sip , в примере ecss-pa-sip-example)
В кластерной конфигурации cooke должны быть одинаковые для нод одного типа | ecss-pa-sip-example (необходимо ввести) |
|
Cookie для ноды mycelium: (указать уникальный cookie для mycelium , в примере ecss-mycelium-example)
В кластерной конфигурации cooke должны быть одинаковые для нод одного типа | ecss-mycelium-example (необходимо ввести) |
|
Cookie для ноды sorm: (указать уникальный cookie для sorm , в примере ecss-sorm-example)
В кластерной конфигурации cooke должны быть одинаковые для нод одного типа | ecss-sorm-example (необходимо ввести) |
|
| Вопросы ecss-user | Ответы для ecss1 | Пример |

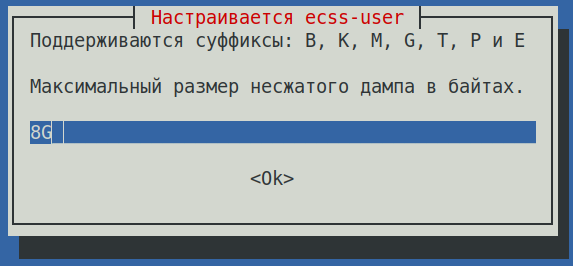

| Максимальный размер несжатого дампа в байтах. | 8G (значение по умолчанию) |
|

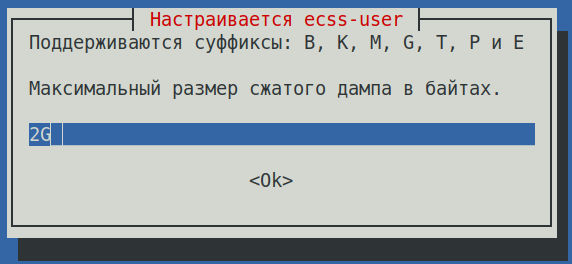

| Максимальный размер сжатого дампа в байтах. | 2G (значение по умолчанию) |
|

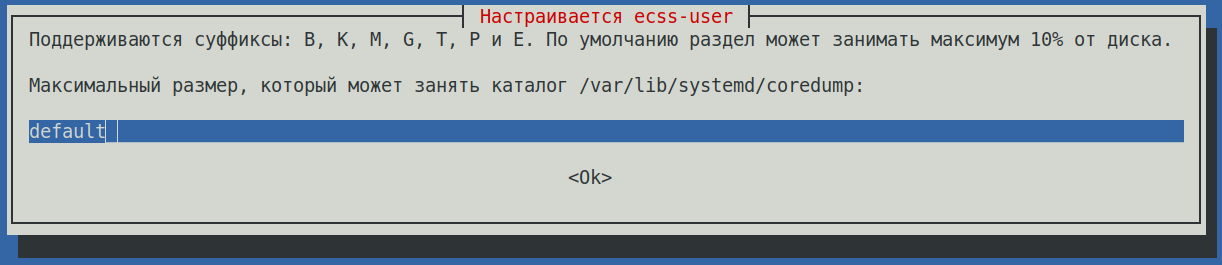

| Максимальный размер, который может занять каталог /var/lib/systemd/coredump: | default (значение по умолчанию) |
|

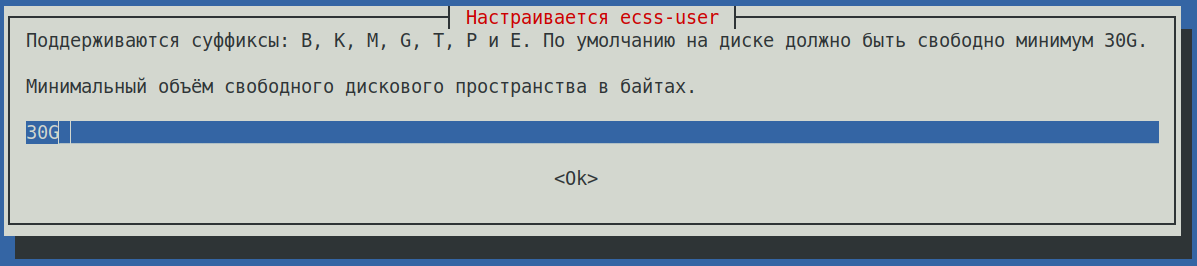

| Минимальный объем свободного дискового пространства в байтах. | 30G (значение по умолчанию) |
|

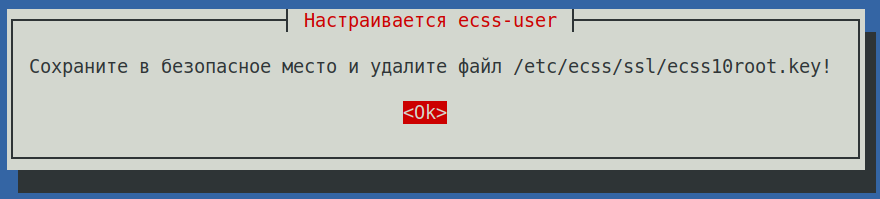

Сохраните в безопасное место и удалите файл /etc/ecss/ssl/ecss10root.key! | Ok (значение по умолчанию) |
|
После установки пакета ecss-node на хосте ecss1, выполните команду "sudo usermod -a -G ssw <Имя_пользователя>" на хосте ecss1.
sudo usermod -a -G ssw eltex
Затем выполите установку на хосте ecss2.

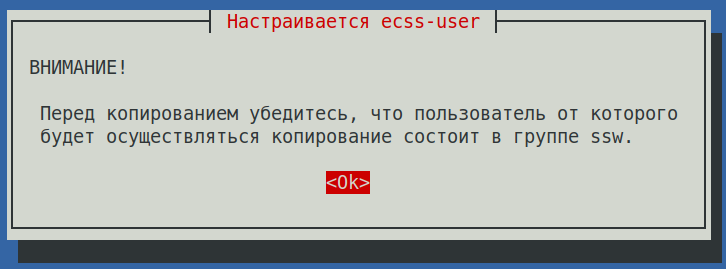

Используйте режим "Скопировать существующие сертификаты (copy) по ssh" с сервера ecss1
Установка на сервере ecss2
на ecss2
sudo apt install -y ecss-nodeВо время установки будет предложено настроить параметры, необходимые для формирования конфигурационных файлов, примеры ответов следует ниже.
| Вопросы ecss-user | Ответы для ecss2 | Пример |
|---|---|---|
| Хотите ли вы использовать стандартные настройки? | No (значение по умолчанию) |
|
| Хотите ли вы выключить ежедневное обновление apt-пакетов? | Yes (значение по умолчанию) |
|

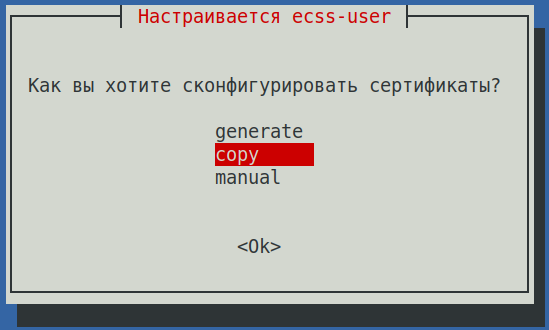

| Как вы хотите сконфигурировать сертификаты? | copy (необходимо выбрать) |
|
| Вы хотите установить сертификаты в систему? | Yes (значение по умолчанию) |
|
| Каким методом вы хотите скопировать сертификаты? | ssh (необходимо выбрать) |
|
| Введите имя хоста для подключения: | ecss1 (необходимо ввести) |
|
| Введите порт хоста для подключения: | 22 (значение по умолчанию) |
|
| Введите логин для подключения: (для примера eltex) | eltex (необходимо ввести) |
|
| ||

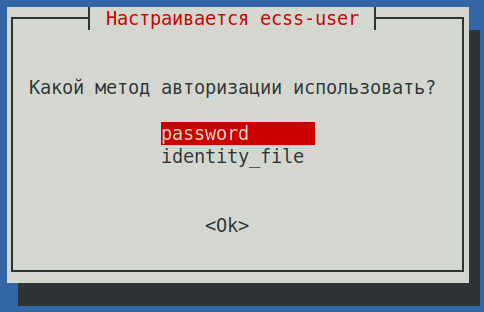

| Какой метод авторизации использовать? | password (необходимо выбрать) |
|
| Введите пароль для подключения: |
| |

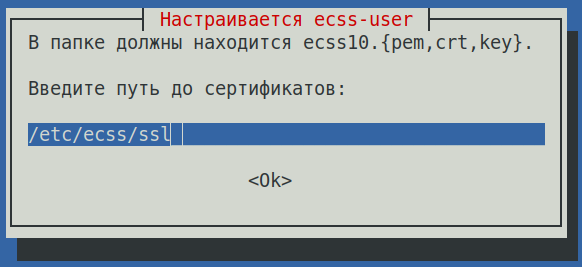

| Введите путь до сертификатов: | /etc/ecss/ssl (значение по умолчанию) |
|
| Вопросы ecss-node | Ответы для ecss2 | Пример |
Идентификатор ECSS-узла в формате DNS (Настройка имени кластера): (любое уникальное имя, в примере abf.test) | abf.test (необходимо ввести)
Формат ECSS_ID [A-Za-z0-9][A-Za-z0-9.-][A-Za-z0-9] |
|
| Хотите ли вы использовать стандартные настройки? | No (необходимо выбрать) |
|
| Выберите пункты, которые хотите настроить: | ntp + cookie (необходимо выбрать) |
|
| Внешние NTP серверы через пробел: | ntp.ubuntu.com (значение по умолчанию) |
|
| NTP: Вы хотите использовать настройки для кластера? | Yes (значение по умолчанию) |
|
| NTP: Установка Startum для кластера: | 7 (значение по умолчанию) |
|
| NTP укажите локальне серверы для синхронизации через пробел: (в примере ecss2 - 10.0.10.41) | 10.0.10.41 (необходимо ввести) |
|
| NTP: Вы хотите определить сети вручную, у которых должен быть доступ до ntp? | Yes (значение по умолчанию) |
|
| NTP: Сети у которых должен быть доступ до ntp через пробел: (в примере 10.0.10.0|255.255.255.0 10.0.20.0|255.255.255.0) | 10.0.10.0|255.255.255.0 10.0.20.0|255.255.255.0 (необходимо ввести) |
|
Cookie для ноды core: (указать уникальный cookie для core , в примере ecss-core-example )
В кластерной конфигурации cooke должны быть одинаковые для нод одного типа | ecss-core-example (необходимо ввести) |
|
Cookie для ноды ds: (указать уникальный cookie для ds , в примере ecss-ds-example )
В кластерной конфигурации cooke должны быть одинаковые для нод одного типа | ecss-ds-example (необходимо ввести) |
|
Cookie для ноды mediator: (указать уникальный cookie для mediator , в примере ecss-mediator-example )
В кластерной конфигурации cooke должны быть одинаковые для нод одного типа | ecss-mediator-example (необходимо ввести) |
|
Cookie для ноды pa-sip: (указать уникальный cookie для pa-sip , в примере ecss-pa-sip-example)
В кластерной конфигурации cooke должны быть одинаковые для нод одного типа | ecss-pa-sip-example (необходимо ввести) |
|
Cookie для ноды mycelium: (указать уникальный cookie для mycelium , в примере ecss-mycelium-example)
В кластерной конфигурации cooke должны быть одинаковые для нод одного типа | ecss-mycelium-example (необходимо ввести) |
|
Cookie для ноды sorm: (указать уникальный cookie для sorm , в примере ecss-sorm-example)
В кластерной конфигурации cooke должны быть одинаковые для нод одного типа | ecss-sorm-example (необходимо ввести) |
|
| Вопросы ecss-user | Ответы для ecss2 | Пример |
| Максимальный размер несжатого дампа в байтах. | 8G (значение по умолчанию) |
|
| Максимальный размер сжатого дампа в байтах. | 2G (значение по умолчанию) |
|
| Максимальный размер, который может занять каталог /var/lib/systemd/coredump: | default (значение по умолчанию) |
|
| Минимальный объем свободного дискового пространства в байтах. | 30G (значение по умолчанию) |
|
Сохраните в безопасное место и удалите файл /etc/ecss/ssl/ecss10root.key! | Ok (значение по умолчанию) |
|
Проверить статус сервисов следующей командой:
на обоих хостах
systemctl is-active ecss-core ecss-pa-sip ecss-ds ecss-mediator ecss-myceliumВ случае статуса "active" продолжаем дальше, в случае статуса "inactive" выполнить команду "sudo systemctl restart ecss-<имя пакета>"
systemctl is-active ecss-core ecss-pa-sip ecss-ds ecss-mediator ecss-mycelium active active active active active
Установка лицензии
Система ECSS-10 использует ELM-лицензирование – сервис распределения лицензий ECSS-экосистемы, состоит из ecss-license-agent и ecss-license-master .
- ECSS License Agent - Адаптер для работы с EcssLicenseMaster (LM). Получает список хостов EcssLicenseMaster, реализует логику подключения и переподключения к LM.
- Отвечает за получение, валидацию и дальнейшую отправку лицензий клиенту.
- Отправляет статусы подключения и полученные лицензии клиенту.
- Предоставляет API для отправки HTTP запросов и WS событий на LM.
- Ecss License Master - Сервис оркестрации параметров лицензии для ECSS-узлов.
- Отвечает за:
- Получение лицензии для конкретного ECSS-узла (SSW / AuP) либо устройства (SMG)
- Распределение параметров лицензии между ECSS-узлами и ECSS-сервисами
- Контроль активности ECSS-узлов и их валидация во избежание тиражирования лицензии сверх указанных лимитов
- Контроль изменения указанных лимитов на ECSS-узлах, и их динамическое распределение в соответствии с текущей нагрузкой.
- Отвечает за:
Для установки пакета ecss-license-master необходимо добавить репозиторий следующей командой:
если кластер, то на обоих хостах
sudo sh -c "echo deb [arch=amd64] https://archive.eltex.org/ssw/1.8_x86-64/aup/2.0 stable main extras external >> /etc/apt/sources.list.d/lm-stable.list"Выполнить обновление из добавленного репозитория командой:
если кластер, то на обоих хостах
sudo apt updateУстановить пакет LM (ecss-license-master)
если кластер, то на обоих хостах
sudo apt install ecss-license-masterПри установке пакета ecss-license-master будут заданы вопросы:
| Вопросы | Ответы | Примеры |
|---|---|---|
Адрес для соединения c License Master: | 0.0.0.0 (значение по умолчанию) |
|
| Порт для соединения c License Master: License Master listen port: | 4321 (значение по умолчанию) |
|
| Выберите уровень логирования: Log level: | info (значение по умолчанию), возможные варианты: debug, error, info |
|
| Ключ-имя кластера резервирования: License Master cluster key: | указать уникальное имя
Менеджеры с одинаковыми именами
попытаются собраться в кластер и резервировать друг друга. |
|
Данные сохраняются в файле - /etc/ecss/ecss-license-master/config.env :
ECSS_LM_HOST=0.0.0.0 ECSS_LM_PORT=4321 ECSS_LM_LOG_LEVEL=info RELEASE_COOKIE=ecss-abf-lm-cluster
Конфигурация LM
Сервис ecss-license-master использует два конфигурационных файла: /etc/ecss/ecss-license-master/config.env и /etc/ecss/ecss-license-master/config.yaml.
В файл config.env информация сохраняется в момент установки пакета ecss-license-master.
Сonfig.yaml файл содержит основные настройки для подключения к ELM серверу, откуда брать лицензии, какие лицензии, и куда их потом передавать, все это нужно сконфигурировать вручную.
Выполнить команду:
если кластер, то на обоих хостах
sudo nano /etc/ecss/ecss-license-master/config.yamlинформация в файле после установки
elm_addresses: []
licenses: []
ecss_nodes: []В поле elm_adresses нужно прописать список серверов ELM к которым мы хотим подключаться для получения лицензий. Первый адрес в списке используется как основной. Дополнительные строки с адресами работают как резерв.
Данные ELM сервера(ов) получить у менеджера проекта.
пример:
- "elm-1.eltex.loc:8099"
- "192.168.111.22:8099"
- "elm-3.eltex.loc:8099"
Дальше задаются сами лицензии в поле licenses.
- id – может быть любой, главное чтоб был уникальный у каждой лицензии. Влияет только на адрес лицензии на самом LM (например 0,1,2,3).
- kind – для SSW поддерживается только ssw.
- type – выбирается как elm если запрашивать данную лицензию нужно с ELM сервера. Если нужно использовать файловую лицензию SSW, то тип выбирается как ecss_license.
- при elm типе, необходимо задать поля license_key и product_id для идентификации лицензии.
- при ecss_license типе, задается поле license содержащее ключ статичной лицензии
Параметры license_key и product_id должны быть согласованы с данными загруженными на ELM сервере .
Значение параметров license_key, product_id или license, passport нужно получить у менеджера проекта.
Блок ecss_nodes.
В нем нужно задать данные сервисов которые будут получать лицензию. В нашем случае SSW. Сервис задается тремя параметрами:
- id – идентификатор сервиса, должен совпадать с ECSS_ID лицензируемого SSW.
- kind – тип лицензируемого сервиса. по аналогии с блоком лицензий, для SSW поддерживается только ssw.
- license_id – идентификатор лицензии которая будет отправляться на данный сервис. Соответствует идентификаторам лицензии из блока licenses
Кроме того, два SSW с одинаковыми ECSS_ID не смогут одновременно получать одну и ту же лицензию с одного LM,
поэтому крайне важно корректно устанавливать свой ECSS_ID и делать его уникальным как минимум в зоне видимости используемого LM.
Формат ECSS_ID
Начинается и заканчивается обязательно латинской буквой или цифрой, в теле же могут использоваться точки и тире.
[A-Za-z0-9][A-Za-z0-9.-][A-Za-z0-9]
Для SSW работающего в кластере указываем только одну запись в блок ecss_nodes на кластер, индивидуально для каждого хоста указывать нельзя. Иначе будут генерироваться два запроса с одинаковым ECSS_ID что недопустимо.
Пример: файла config.yaml
elm_addresses:
- "elm-1.eltex.loc:8099"
- "192.168.111.22:8099"
- "elm-3.eltex.loc:8099"
licenses:
- id: 0
kind: SSW
type: elm
license_key: "ssw1test"
product_id: "ECSS1000001"
- id: 1
kind: ssw
type: ecss_license
license: "af615ebb92d381125ff"
ecss_nodes:
- id: abf.test
kind: ssw
license_id: 0Выполнить перезагрузку сервиса ecss-license-master.service для обновления конфигурации из файла /etc/ecss/ecss-license-master/config.yaml следующей командой:
если кластер, то на обоих хостах
sudo systemctl restart ecss-license-master.serviceВ случае если LM уже установлен и используется в локальной сети требуется добавить параметры нового SSW в конфигурационный файл /etc/ecss/ecss-license-master/config.yaml в блоках licenses и ecss_nodes.
Выполнить команду:
если кластер, то на обоих хостах
sudo nano /etc/ecss/ecss-license-master/config.yaml
для примера:
Было:
elm_addresses:
- "elm-1.eltex.loc:8099"
- "192.168.111.22:8099"
- "elm-3.eltex.loc:8099"
licenses:
- id: 0
kind: SSW
type: elm
license_key: "ssw1test"
product_id: "ECSS1000001"
- id: 1
kind: ssw
type: ecss_license
license: "af615ebb92d381125ff"
- id: 2
kind: SSW
type: elm
license_key: "ssw2test"
product_id: "ECSS1000002"
ecss_nodes:
- id: 1.test
kind: ssw
license_id: 0
- id: 2.test
kind: ssw
license_id: 1
- id: 3.test
kind: ssw
license_id: 2Стало:
elm_addresses:
- "elm-1.eltex.loc:8099"
- "192.168.111.22:8099"
- "elm-3.eltex.loc:8099"
licenses:
- id: 0
kind: SSW
type: elm
license_key: "ssw1test"
product_id: "ECSS1000001"
- id: 1
kind: ssw
type: ecss_license
license: "af615ebb92d381125ff"
- id: 2
kind: SSW
type: elm
license_key: "ssw2test"
product_id: "ECSS1000002"
- id: 3
kind: SSW
type: elm
license_key: "ssw3test"
product_id: "ECSS1000003"
ecss_nodes:
- id: 1.test
kind: ssw
license_id: 0
- id: 2.test
kind: ssw
license_id: 1
- id: 3.test
kind: ssw
license_id: 2
- id: abf.test
kind: ssw
license_id: 3Выполнить перезагрузку сервиса ecss-license-master.service для обновления конфигурации из файла /etc/ecss/ecss-license-master/config.yaml следующей командой:
если кластер, то на обоих хостах
sudo systemctl restart ecss-license-master.serviceПодключение SSW к Менеджера Лицензий
Выполнить конфигурацию подключения SSW к LM следующей командой в CoCon, (в примере LM установлен в кластере, IPadd хостов 10.0.10.41 и 10.0.10.42. значение порта из файла /etc/ecss/ecss-license-master/config.env по умолчанию 4321):
выполняется в CoCon
/system/licence/manager/set --hosts [https://10.0.10.41:4321, https://10.0.10.42:4321]В случае установки LM на хостах SSW указывать IP адреса OAM
После выполнения проверить статус подключения командой:
выполняется в CoCon
/system/licence/manager/show-status
┌───────────────────────┬───────┬─────┐
│ Host │Current│Alive│
├───────────────────────┼───────┼─────┤
│https://10.0.10.41:4321│* │true │
│https://10.0.10.42:4321│ │true │
└───────────────────────┴───────┴─────┘Все хосты должны иметь статус alive=true. Один должен быть "current".
- Current - отображает к какому хосту подключён SSW. Если есть подключение, указывается *, если нет - ничего не указано.
- Alive - отображает статус доступности хоста (healthcheck).
Подключение к License Manager
Отсутствие подключения к License Manager \ ELM будет равноценно отсутствию доступа к токену, что приведёт к критическим авариям, переходу в аварийный режим по истечению которого, если связь не будет восстановлена, система перейдёт на дефолтную лицензию.
данное поведение применимо только при работе в elm режиме
Если статус к одному из хостов LM показан current, можно посылать запрос на загрузку лицензии на SSW командой:
выполняется в CoCon
/cluster/storage/ds1/licence/requesttype=elm
/cluster/storage/ds1/licence/request
Licence received
[******* ] 6s 2ms
Success: Licence parameters appliedВ режиме "type=ecss_license" команда /cluster/storage/ds1/licence/request выполнится только в случае если был предварительно загружен паспорт.
type=ecss_license
/cluster/storage/ds1/licence/request
Waiting for licence...
[******* ] 6s
┌─┬─────────────────────────────────────────────────────┬─────────┬────────────────────────────────────────┐
│A│ Description │Old Value│ New Value │
├─┼─────────────────────────────────────────────────────┼─────────┼────────────────────────────────────────┤
│^│Support for reservation of call-processes │false │true │
│^│Maximum call duration (in seconds) │60 │2678400 │
│^│Maximum number of simultaneous calls │5 │10000 │
│^│Elph │ │ │
│^│ total count of members of the one Elph group │10 │100 │
│^│Subscribers limit │10 │500000 │
│^│Virtual subscribers limit │infinity │1000 │
│^│Add-on conferences │ │ │
│^│ total count │30 │1000 │
│^│Add-on conferences │ │ │
│^│ members of the one add-on conference │16 │300 │
│^│Chat rooms │ │ │
│^│ total count │30 │100 │
│^│Chat rooms │ │ │
│^│ members of the one chatroom │16 │300 │
│^│Meet Me │ │ │
│^│ total count │0 │100 │
│^│Meet Me │ │ │
│^│ members of the one Meet Me conference │0 │300 │
│^│SORM │ │ │
│^│ enabled │false │true │
│+│ channels on SORM mediator │ │64 │
│^│Sorm extractor │none │mfi │
│^│Support antifraud system │none │custom │
│+│Call center │ │ │
│+│ operator's capability for look at calls in queue │ │true │
│+│ operator's capability for use Intervension SS │ │true │
│^│Call center │ │ │
│^│ active agents │0 │1000 │
│^│Call center │ │ │
│^│ active supervisors │0 │100 │
│^│Teleconference │ │ │
│^│ channels │3 │2000 │
│^│Teleconference │ │ │
│^│ max members of one teleconference │0 │200 │
│^│Teleconference │ │ │
│^│ active count │0 │32 │
│^│TSMN system │ │ │
│^│ concurrent calls (active) │0 │50 │
│^│TSMN system │ │ │
│^│ concurrent calls (backup) │0 │50 │
│^│TSMN system │ │ │
│^│ backup mode │none │"backup" │
│^│Total count of simultaneous records voice calls │0 │200 │
│+│IVR │ │ │
│+│ customization enabled │ │true │
│+│ Automatic Speech Recognition (ASR) subsystem enabled│ │true │
│^│Channels on dialer outgoing calls │2 │5 │
│+│Supplementary Services licence package(s) │ │ │
│+│ name │ │'ECSS-ADV' │
│+│ limit │ │10000 │
│+│ description │ │"Additional services of 4 and 5 levels" │
│+│ SS list │ │[1,2,3,4,5] │
│+│ name │ │'ECSS-BAS' │
│+│ limit │ │10000 │
│+│ description │ │"Basic services of 1 and 2 levels" │
│+│ SS list │ │[1,2] │
│+│ name │ │'ECSS-BAS+' │
│+│ limit │ │10000 │
│+│ description │ │"Expansion of basic services of 3 level"│
│+│ SS list │ │[1,2,3] │
│^│GEO backup │ │ │
│^│ enabled │false │true │
│^│SIGTRAN │ │ │
│^│ SEP │false │true │
│^│ STP │false │true │
└─┴─────────────────────────────────────────────────────┴─────────┴────────────────────────────────────────┘
Legend:
'^' - Changed;
'-' - Deleted;
'+' - New.
[request] You are trying to add a license that is different from the current one by the pa
rameters in the table (other values will remain unchanged).
Licence received o ?> yes
[******* ] 1m 15s
Success: Licence parameters appliedВ зависимости от выбранного типа лицензии для SSW : "type=elm" или "type=ecss_license" на команду просмотра лицензий получим разный вывод:
/cluster/storage/ds1/licence/list-licence ┌──┬───────────────────┬────────────┬──────┬────────────────┬────────────────────┬────────────────────┬─────────┐ │Id│Creation date(UTC) │ SSW ID │Active│ Description │Comm. Exp. Date(UTC)│Expiration date(UTC)│Time left│ ├──┼───────────────────┼────────────┼──────┼────────────────┼────────────────────┼────────────────────┼─────────┤ │1 │12.03.2026 18:40:00│ECSS 010070 │* │ECSS TPM License│13.03.2027 06:59:59 │14.03.2026 10:44:05 │1d 6h 59m│ │0 │01.01.1990 00:00:00│ECSS DEFAULT│ │Default licence │ │ │ │ └──┴───────────────────┴────────────┴──────┴────────────────┴────────────────────┴────────────────────┴─────────┘
TPM - является полным аналогом лицензирования которое использовалось раньше, с токеном и паспортом, без подключения к LM.
или
/cluster/storage/ds1/licence/list-licence ┌──┬───────────────────┬────────────┬──────┬────────────────┬────────────────────┬────────────────────┬─────────┐ │Id│Creation date(UTC) │ SSW ID │Active│ Description │Comm. Exp. Date(UTC)│Expiration date(UTC)│Time left│ ├──┼───────────────────┼────────────┼──────┼────────────────┼────────────────────┼────────────────────┼─────────┤ │1 │03.02.2026 16:26:34│ECSS2000009 │* │ECSS ELM License│03.02.2027 16:26:34 │14.03.2026 10:49:12 │1d 6h 59m│ │0 │01.01.1990 00:00:00│ECSS DEFAULT│ │Default licence │ │ │ │ └──┴───────────────────┴────────────┴──────┴────────────────┴────────────────────┴────────────────────┴─────────┘
Установка остальных пакетов ecss и их настройка
Выполнить конфигурацию для Sip адаптера , выполнив следующую команду:
на обоих хостах
sudo systemctl edit ecss-pa-sip.serviceДобавить в конфигурационный файл следующие данные:
[Service] LimitNOFILE=65536
Перезагрузите конфигурацию
на обоих хостах
sudo systemctl daemon-reloadАктуализировать конфигурационный файл, выполнив перезагрузку сервера:
sudo reboot
Для корректной работы кластерной конфигурации необходимо настроить работу RestFS на базе GlusterFS-сервера.
Следует проверить в файле /etc/dnsmasq.d/ecss-broker, что адреса primary и secondary broker соответствуют указанным при инсталляции пакета ecss-node.
на обоих хостах
cat /etc/dnsmasq.d/ecss-brokerПример содержания файла на ecss1 и ecss2 (содержимое файлов должно быть одинаковым на обоих серверах):
address=/primary.broker.ecss/10.0.10.41 address=/secondary.broker.ecss/10.0.10.42
glusterfs
Выполните настройку glusterfs для ecss-restfs на первом хосте (ecss1),
для этого установите пакеты glusterfs-server и attr на обоих хостах:
на обоих хостах
sudo apt install -y glusterfs-server attrЗапустите glasterd на обоих хостах кластера:
на обоих хостах
sudo systemctl start glusterdПосле запуска выполните создание связи с удаленным виртуальным хостом, выполните команду на ecss1:
на ecss1
sudo gluster peer probe 10.0.10.42Проверьте наличие созданной связи, выполните команду на ecss2:
на ecss2
sudo gluster peer statusДолжна появиться информация о первом хосте — ecss1:
sudo gluster peer status Number of Peers: 1 Hostname: ecss1 Uuid: d7319720-ea3a-43a4-a7d5-e97bf9d205b9 State: Peer in Cluster (Connected)
Выполните аналогичную проверку на другом хосте — ecss1. Вы также должны увидеть информацию о партнере ecss2 (или его IP-адрес).
sudo gluster peer status Number of Peers: 1 Hostname: 10.0.10.42 Uuid: f405dbb1-4f6d-4f2f-a116-f56197d18788 State: Peer in Cluster (Connected)
Создайте кластер для репликации, запустите репликацию и посмотрите ее статус, выполните следующие команды на ecss1:
на ecss1
sudo gluster volume create ecss_volume replica 2 transport tcp 10.0.10.41:/var/lib/ecss/glusterfs 10.0.10.42:/var/lib/ecss/glusterfs force на ecss1
sudo gluster volume start ecss_volumeна обоих хостах
sudo gluster volume infoТаким образом, статус репликации будет выглядеть следующим образом, необходимо обратить внимание на поля "Status" и "Bricks" — они должны иметь следующий вид:
Volume Name: ecss_volume Type: Replicate Volume ID: 3bfc7587-0f85-48ed-9612-21f0d79c6e52 Status: Started Snapshot Count: 0 Number of Bricks: 1 x 2 = 2 Transport-type: tcp Bricks: Brick1: 10.0.10.41:/var/lib/ecss/glusterfs Brick2: 10.0.10.42:/var/lib/ecss/glusterfs Options Reconfigured: transport.address-family: inet nfs.disable: on performance.client-io-threads: off
Чтобы смонтировать glusterfs раздел, выполните на обоих хостах ecss1 и ecss2 следующие действия:
- Создайте новый systemd unit
на обоих хостах
sudo nano /etc/systemd/system/ecss-glusterfs-mount.service- Добавьте в него следующую конфигурацию:
[Unit]
Description=mount glusterfs
After=network.target
Requires=network.target
[Service]
RemainAfterExit=no
Type=forking
RestartSec=10s
Restart=always
ExecStart=/sbin/mount.glusterfs localhost:/ecss_volume /var/lib/ecss/restfs -o fetch-attempts=10
ExecStop=/bin/umount /var/lib/ecss/restfs
[Install]
WantedBy=multi-user.target- Добавить unit в автозагрузку на обоих хостах.
на обоих хостах
sudo systemctl enable glusterd.serviceна обоих хостах
sudo systemctl enable ecss-glusterfs-mount.service- Создайте директорию для корректной установки RestFS на обоих хостах:
на обоих хостах
sudo mkdir /var/lib/ecss/restfs- Если хосты не могут быть перезагружены, то можно выполнить следующие команды на обоих хостах:
на обоих хостах
sudo systemctl daemon-reloadна обоих хостах
sudo systemctl restart ecss-glusterfs-mount.serviceПроверьте, что раздел подмонтировался, для этого на обоих хостах выполните команду - df -h:
на обоих хостах
df -hdf -h /dev/sda8 4,5G 213M 4,1G 5% /var/log /dev/sda5 37G 48M 35G 1% /var/lib/ecss/ecss-media-server/records /dev/sda6 19G 44M 18G 1% /var/lib/ecss/cdr /dev/sda7 19G 44M 18G 1% /var/lib/ecss/statistics /dev/sda9 19G 7,6G 9,7G 44% /var/log/ecss localhost:/ecss_volume 46G 59M 44G 1% /var/lib/ecss/restfs
При просмотре информации должен появиться подмонтированный раздел —
localhost:/ecss_volume 46G 59M 44G 1% /var/lib/ecss/restfs
Установка пакета ecss-restfs и его настройка
установить на ecss1, затем на ecss2
sudo apt install -y ecss-restfsУстановка ecss-restfs. В ходе установки нужно будет ответить на ряд вопросов для создания необходимых конфигурационных файлов. Также инсталлятор предложит установить и настроить пакет Text2speech от Yandex.
| Вопросы ecss-restfs | Ответы | Пример |
|---|---|---|
| Хотите ли вы использование функции Text To Speeh (Use TTS service) | No (значение по умолчанию) |
|
| Хотите настроить сервис телефонной книги (Configure phone book) | Yes (нужно указать) |
|
| Хотите настроить сервер carddav? | No (значение по умолчанию) |
|
| Хотите настроить сервис телефонной книги (LDAP)? | No (значение по умолчанию) |
|
| Хотите настроить сервис телефонной книги (SSW)? | Yes (нужно указать) |
|
| No (значение по умолчанию) |
| |
| Хотите настроить сервис телефонной книги (POSTGRES)? | Yes (значение по умолчанию) |
|
| POSTGRES: Сервер postgres: | localhost (значение по умолчанию) |
|
| POSTGRES: Порт подключения: | 5439 (значение по умолчанию) |
|
| POSTGRES: Логин: | postgres (значение по умолчанию) |
|
| POSTGRES: Пароль: | postgres1 (значение по умолчанию) |
|
| POSTGRES: База данных: | ecss_storekeeper_db (значение по умолчанию) |
|
| Введите домен для поиска: | test.domain (значение по умолчанию) |
|
| POSTGRES: Количество запрашиваемых контактов: | 10000 (значение по умолчанию) |
|
| Хотите настроить сервер carddav? | No (значение по умолчанию) |
|
| Хотите настроить сервис телефонной книги (LDAP)? | No (значение по умолчанию) |
|
| Хотите настроить сервис телефонной книги (SSW)? | No (значение по умолчанию) |
|
| Хотите настроить сервис распознавания речи (Configure speech recognition service) | No (значение по умолчанию) |
|
| Хотите настроить сервис телефонной книги (POSTGRES)? | Yes (значение по умолчанию) |
|
| POSTGRES: Сервер postgres: | localhost (значение по умолчанию) |
|
| POSTGRES: Порт подключения: | 5439 (значение по умолчанию) |
|
| POSTGRES: Логин: | postgres (значение по умолчанию) |
|
| POSTGRES: Пароль: | postgres1 (значение по умолчанию) |
|
| POSTGRES: База данных: | ecss_storekeeper_db (значение по умолчанию) |
|
| Введите домен для поиска: | test.domain (значение по умолчанию) |
|
| POSTGRES: Количество запрашиваемых контактов: | 10000 (значение по умолчанию) |
|

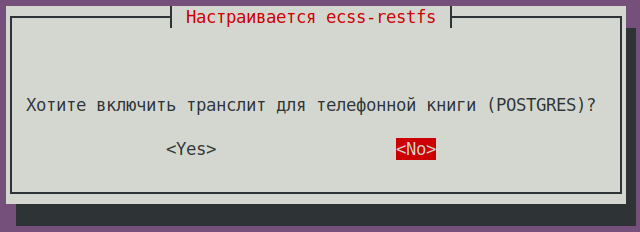

| Хотите включить транслит для телефонной книги (LDAP)? | No (значение по умолчанию) |
|

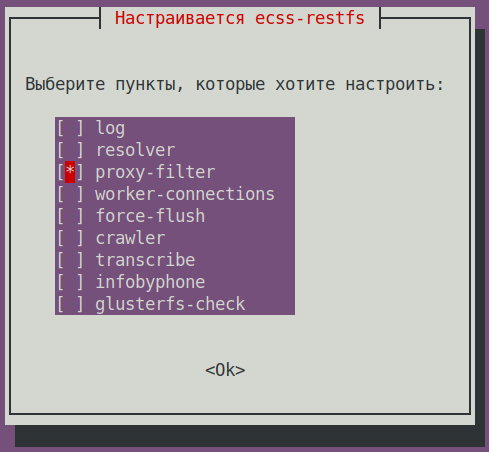

| Выберите пункты, которые хотите настроить: | proxy-filter (необходимо выбрать) |
|
| Включить белый список для api/proxy? |
|
белый список адресов прописать в файл /etc/ecss/ecss-restfs/api-proxy.conf
# -------------------------------------------------------------------
# Формат файла фильтра API (api/proxy):
# - IP: 192.168.0.1
# - Домен: example.com
# - Wildcard: *.wildcard.com
# - Комментарии: строки, начинающиеся с #
# Пример:
# 192.168.0.1
# example.com
# # комментарий
# *.wildcard.com
# -------------------------------------------------------------------
ВАЖНО!
В случае успешного проксирование (200) кеш хранится 28 дней, поэтому для применения конфигурации фильтра, в случае изменения, - кеш (/var/cache/ecss/restfs-api) стоит удалить и перезапустить сервис ecss-restfs.
после установки пакета ecss-restfs проверьте наличие wav файлов авто-информатора в директории /var/lib/ecss/restfs/system/sounds/ командой:
на обоих хостах
ls -la /var/lib/ecss/restfs/system/sounds/наличие wav файлов в указной выше директории говорит о корректности установки пакета ecss-restfs.
Проверить доступность этих файлов извне, для этой проверки выполним поочередно команду на ecss1 и ecss2:
wget http://ecss1:9990/system/sounds/ai_you.wavwget http://ecss2:9990/system/sounds/ai_you.wav
wget http://ecss1:9990/system/sounds/ai_you.wav --2025-09-16 08:27:36-- http://ecss1:9990/system/sounds/ai_you.wav Распознаётся ecss1 (ecss1)… 10.0.10.41 Подключение к ecss1 (ecss1)|10.0.10.41|:9990... соединение установлено. HTTP-запрос отправлен. Ожидание ответа… 200 OK Длина: 11670 (11K) [audio/x-wav] Сохранение в: «ai_you.wav» ai_you.wav.1 100%[========================================================================================>] 11,40K --.-KB/s за 0s 2025-09-16 08:27:36 (81,5 MB/s) - «ai_you.wav» сохранён [11670/11670] wget http://ecss2:9990/system/sounds/ai_you.wav --2025-09-16 08:27:44-- http://ecss2:9990/system/sounds/ai_you.wav Распознаётся ecss2 (ecss2)… 10.0.10.42 Подключение к ecss2 (ecss2)|10.0.10.42|:9990... соединение установлено. HTTP-запрос отправлен. Ожидание ответа… 200 OK Длина: 11670 (11K) [audio/x-wav] Сохранение в: «ai_you.wav.1» ai_you.wav.2 100%[========================================================================================>] 11,40K --.-KB/s за 0s 2025-09-16 08:27:44 (272 MB/s) - «ai_you.wav.1» сохранён [11670/11670]
проверочные файлы можно удалить
rm ai_you.wav
rm ai_you.wav.1если SSW работает в кластере
В случае кластерной конфигурации, для предотвращения одновременной обработки/конвертации/удаления одного файла (.pcm/.wav/.mp3) на разных серверах ecss1/ecss2 → сервис ecss-restfs-crawler должен быть запущен только на одном из серверов кластера. Для этого на сервере ecss2 выполнить следующие команды:
на ecss2
sudo systemctl disable ecss-restfs-crawler.timerна ecss2
sudo systemctl stop ecss-restfs-crawler.timer
Установка media и web пакетов ecss и их настройка
на обоих хостах
sudo apt install -y ecss-media-server ecss-web-confДля медиасервера (ecss-media-server/MSR) возможно начальное конфигурирование с записью параметров в файл конфигурации,
для этого нужно провести конфигурацию transport bind-addr,mcc bind-addres:
| Вопросы ecss-media-server | Ответы для ecss1 | Ответы для ecss2 | Пример |
|---|---|---|---|

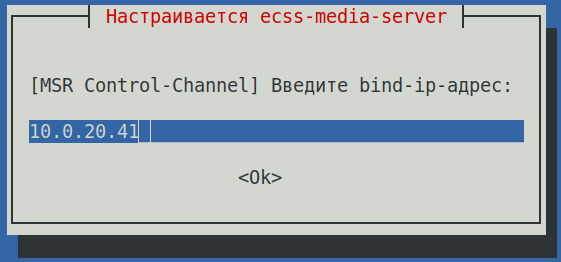

| [ MSR SIP ] Введите bind-ip адрес (Enter) | 10.0.20.41 (необходимо ввести) | 10.0.20.42 (необходимо ввести) |
|
| [MSR Control-Channel] Введите bind-ip-адрес | 10.0.20.41 (необходимо ввести) | 10.0.20.42 (необходимо ввести) |
|
Web-конфигуратор позволяет сделать управление системой более наглядным и комфортным. Установка web-конфигуратора не является обязательной, но рекомендуется.
Также при установке пакета ecss-web-conf автоматически устанавливается пакет ecss-subsriber-portal-ui. Приложение "Портал абонента" системы ECSS-10 позволяет абонентам системы самостоятельно управлять услугами, просматривать информацию по совершенным вызовам, активным конференциям, а также настраивать собственные IVR-скрипты для входящих вызовов. Описание работы веб-конфигуратора приведено в разделе "Портал абонента".
| Вопросы ecss-web-conf | Ответы для ecss1/ecss2 | Пример |
|---|---|---|
| Хотите ли вы использовать стандартные настройки? | Yes (значение по умолчанию) |
|
После формирования конфигураций по умолчанию переходим в директорию, в которой находятся файлы конфигурации и производим их проверку:
cd /etc/ecss/ecss-media-server/
cat /etc/ecss/ecss-media-server/config.xml
Конфигурация для msr: файл - config.xml, в директории conf.d файл default.xml.
По своей сути default.xml — это дополнение config.xml, которое определяет секцию аккаунтов. Это сделано для того, чтобы после обновлений пакета данная конфигурация оставалась неизменной. Вид config.xml представлен здесь: файл конфигурации.
<?xml version="1.0" encoding="utf-8"?>
<config date="02:30:33 07.12.2023">
<general log-level="3" log-rotate="yes" max-calls="8192" max-in-group="512" load-sensor="media" load-delta="10" calls-delta="100" spool-dir-size="100M" log-name="msr.log" log-path="/var/log/ecss/media-server" use-srtp="disabled" enable-ice-transport="no" ice-update="no" aggressive-ice="yes" stun-server="" suspicious-mode="no"/>
<transport bind-addr="10.0.20.41" port="5040" transport="udp+tcp"/>
<!-- By default configured public TURN-server -->
<turn-server use-turn="no" host="numb.viagenie.ca" user="webrtc@live.com" password="muazkh"/>
<media mixer-clock-rate="8000" use-vad="no" cng-level="0" jb-size="60" rtcp-timeout="0" rtp-timeout="350" udp-src-check="no" cn-multiplier="3" port-start="12000" port-range="2048" tias-in-sdp="no" thread-cnt="2" vid-enc-threads="2" vid-dec-threads="2" video-conf-layout="evenly" keyframe-interval="1000" vid-decode-delay="100" silence-threshold="-30" dtmf-flash-disable="no" video-dscp="0" other-dscp="0" dummy-video-src="/usr/share/ecss-media-server/video/dummy_video.yuv" video-enc-width="640" video-enc-height="360" finalsilence="1000" rtcp-stat-dump="yes" silent-codec-switch="yes"/>
<codec pcma="1" pcmu="2" ilbc="0" gsm="0" g722="3" g726="0" g729="0" speex="0" l16="0" g7221="0" opus="0" h264="1" h263-1998="2" t38="1" tel-event-pt="0"/>
<accounts>
<!-- <dynamic msr_name="msr.name"
realm="sip:127.0.0.1:5000"
dtmf_mode="rfc+inband+info"
auth_name="user"
auth_password="password" /> -->
</accounts>
<pbyte>
<mcc bind-addr="10.0.20.41" port="5700"/>
</pbyte>
<conf_dir path="/etc/ecss/ecss-media-server/conf.d"/>
<rtp>
<auto addr-v4=""/>
</rtp>
</config>
По умолчанию после инсталляции ECSS-10 активизирует только кодеки — pcma, pcmu, g722, h264, h263-1998, t38. Остальные имеют статус =0 = выкл. Если требуется активировать остальные кодеки, в редакторе nano измените приоритет с 0 на цифру приоритета (уровень приоритета не должен повторятся для сервиса audio/video/fax)
sudo nano /etc/ecss/ecss-media-server/config.xml
строчку -
<codec pcma="1" pcmu="2" ilbc="0" gsm="0" g722="3" g726="0" g729="0" speex="0" l16="0" g7221="0" opus="0" h264="1" h263-1998="2" t38="1" tel-event-pt="0"/>
привести к виду -
<codec pcma="1" pcmu="2" ilbc="6" gsm="4" g722="3" g726="11" g729="5" speex="7" l16="8" g7221="9" opus="10" h264="1" h263-1998="2" t38="1" tel-event-pt="0"/>
Недопустимо указывать у разных кодеков одинаковый приоритет, для примера g722="5" g729="5". В этом случае media-server не сможет работать корректно.
За исключением "0" - выключено.
Рассмотрим секцию аккаунтов (файл default.xml):
После инсталляции пакетов в фале будет указан ip-add 127.0.0.1 , и только для одного хоста.
cat /etc/ecss/ecss-media-server/conf.d/default.xml
<?xml version="1.0"?>
<config>
<accounts>
<dynamic msr_name="msr.ecss1" realm="sip:127.0.0.1:5000" dtmf_mode="rfc+inband+info" auth_name="user" auth_password="password"/>
</accounts>
</config>
Требуется указать в конфигурации для обоих хостов, реальные IP-add.
Необходимо привести содержимое файла к виду указанному снизу (в примере ecss1 имеет IP-add 10.0.20.41/ ecss2 - 10.0.20.42):
на обоих хостах
sudo nano /etc/ecss/ecss-media-server/conf.d/default.xml
| Настройка msr для ecss1 (/etc/ecss/ecss-media-server/conf.d/default.xml) | Настройка msr для ecss2 (/etc/ecss/ecss-media-server/conf.d/default.xml) |
|---|---|
BASH
|
BASH
|
Указываем текущие настройки, согласно которым происходит регистрация msr на core.
Основными параметрами здесь являются: msr_name и realm:
- msr_name — параметр, определяющий название msr. (рекомендуется задавать msr. и к какому хосту он принадлежит, например msr.ecss1);
- realm — определяет адрес для регистрации на ядре. Точка входа по умолчанию — порт 5000.
После изменения конфигурации файлов /etc/ecss/ecss-media-server/config.xml и /etc/ecss/ecss-media-server/conf.d/default.xml необходимо выполнить перезапуск сервиса ecss-media-server, чтобы изменения вступили в силу, следующей командой:
на обоих хостах
sudo systemctl restart ecss-media-serverНастройка VRRP для SIP-адаптера
Для Astra Linux
Если ECSS-10 установлен на Astra Linux, то необходимо изменить скрипт проверки доступности контрольного SIP-порта /usr/bin/ecss_pa_sip_port:
на обоих хостах
sudo nano /usr/bin/ecss_pa_sip_port#!/bin/bash netstat -plane | grep $1 #nc -z 127.0.0.1 $1
Выполните настройку VRRP для SIP-адаптера, для этого на обоих хостах создайте файлы следующего содержания:
Глобального конфигурационного файла keepalived.conf. На обоих хостах содержимое файла одинаковое:
на обоих хостах
sudo nano /etc/keepalived/keepalived.conf скопируйте и вставьте следующий текст в файл /etc/keepalived/keepalived.conf
на обоих хостах
global_defs {
vrrp_version 3 # версия протокола VRRP (2 или 3)
script_user nobody # ограниченный в правах системный пользователь, от которого будут запускаться скрипты проверки доступности
enable_script_security # не запускать скрипты от root, если часть пути к ним доступна на запись для обычных пользователей
}
include /etc/keepalived/sip.conf
Конфигурационного файла sip.conf:
на обоих хостах
sudo nano /etc/keepalived/sip.conf | etc/keepalived/sip.conf для ecss1 | etc/keepalived/sip.conf для ecss2 |
|---|---|
BASH
|
BASH
|
В данном случае была добавлена поддержка виртуальных интерфейсов со связью Master - Backup. Для ecss1 основным будет являться net.20:SIP1, а запасным — net.20:SIP2 соответственно. Важно учесть, что в конфигурации учтено использование адресных переменных. В секции interface требуется указать, на каком интерфейсе будут слушаться VRRP-сообщения, а в секции virtual_ipaddress требуется указать интерфейс, на котором будет восстановлен виртуальный адрес.
Выполните перезапуск keepalived:
на обоих хостах
sudo systemctl restart keepalived.serviceдля проверки правильности установки выполните команду ifconfig, в конце выходного сообщения вы должны видеть новый интерфейс - net.20:SIP1/ net.20:SIP2 (ecss1/ecss2) с выбранным IP-адресом
на обоих хостах
sudo ifconfigsudo ifconfig . . . net.20:SIP1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet 10.0.20.31 netmask 255.255.255.0 broadcast 0.0.0.0 ether 08:00:27:6d:4f:02 txqueuelen 1000 (Ethernet)
Дальнейшая настройка
snpmd
Настройка SNMP описана в разделе "Управление и мониторинг по протоколу SNMP".
Настройка безопасности. SSH
Выполните настройку сервера SSH:
на обоих хостах
sudo nano /etc/ssh/sshd_configУкажите в конфигурационном файле порт и адрес, по которому можно обратиться к серверу:
| Настройка ssh для ecss1 (/etc/ssh/sshd_config) | Настройка ssh для ecss2 (/etc/ssh/sshd_config) |
|---|---|
# This is the sshd server system-wide configuration file. See # This sshd was compiled with PATH=/usr/bin:/bin:/usr/sbin:/sbin # The strategy used for options in the default sshd_config shipped with Port 2000 <...> | # This is the sshd server system-wide configuration file. See # This sshd was compiled with PATH=/usr/bin:/bin:/usr/sbin:/sbin # The strategy used for options in the default sshd_config shipped with Port 2000 <...> |
Перезапустите ssh:
на обоих хостах
sudo systemctl restart ssh.serviceПерезагрузка обоих хостов
на обоих хостах
sudo rebootДобавление услуг
Установка всех услуг указных в лицензии:
выполняется в CoCon
/cluster/storage/ds1/ss/install ds1@ecss1 ss_*Результат:
/cluster/storage/ds1/ss/install ds1@ecss1 ss_* Successfully installed: /var/lib/ecss/ss/ss_dnd.xml Successfully installed: /var/lib/ecss/ss/ss_clir.xml ... Successfully installed: /var/lib/ecss/ss/ss_chunt.xml
Первоначальная конфигурация системы с помощью web-конфигуратора
Исходные данные
- Установка системы завершена;
- Система готова к дальнейшей настройке;
- Интерфейсы запущены.
Рекомендуется использовать последние доступные версии браузеров. Рекомендуемые к использованию браузеры: Яндекс, Chrome.
Для начала конфигурации системы необходимо зайти в web-конфигуратор по адресу http://<Ipadd SSW>.
Для определения и регистрации в системе планируются:
- Абоненты с номерами 42001, 42002 , 42003, 42004 ,42005, 42006, 42007, 42008, 42009, 42010;
- Транк в сторону шлюза.
Подготовка к работе

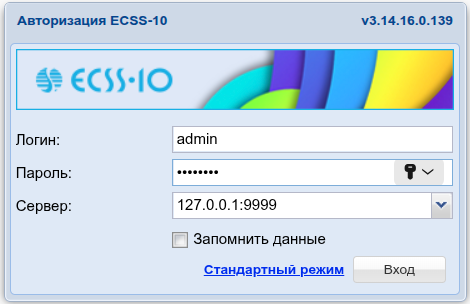

Рисунок 3 — Вход в web-конфигуратор (окно авторизации)
В окне авторизации необходимо ввести значения, определенные при установке web-конфигуратора.
Стандартные значения для авторизации:
Логин: admin
Пароль: password

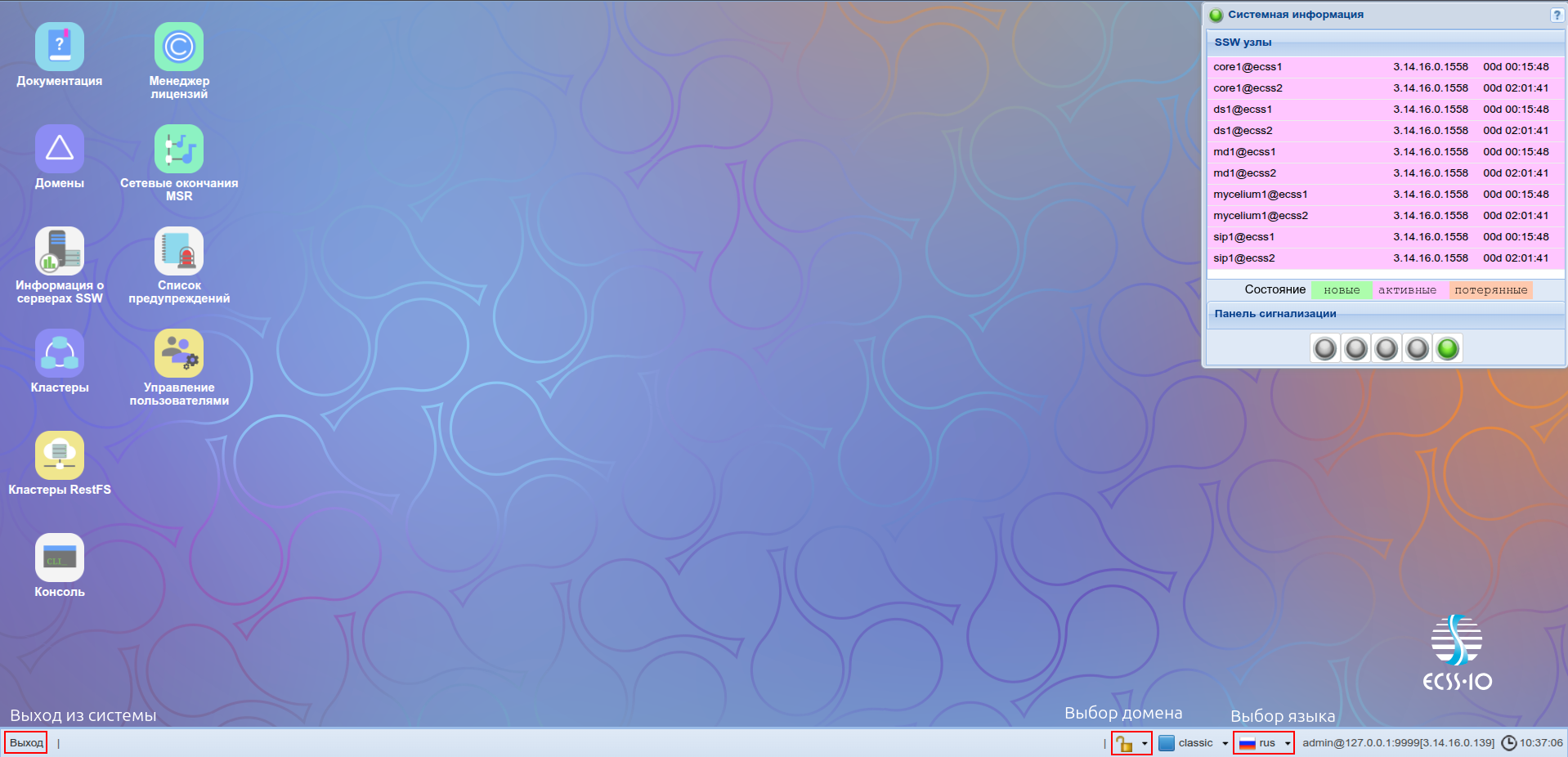

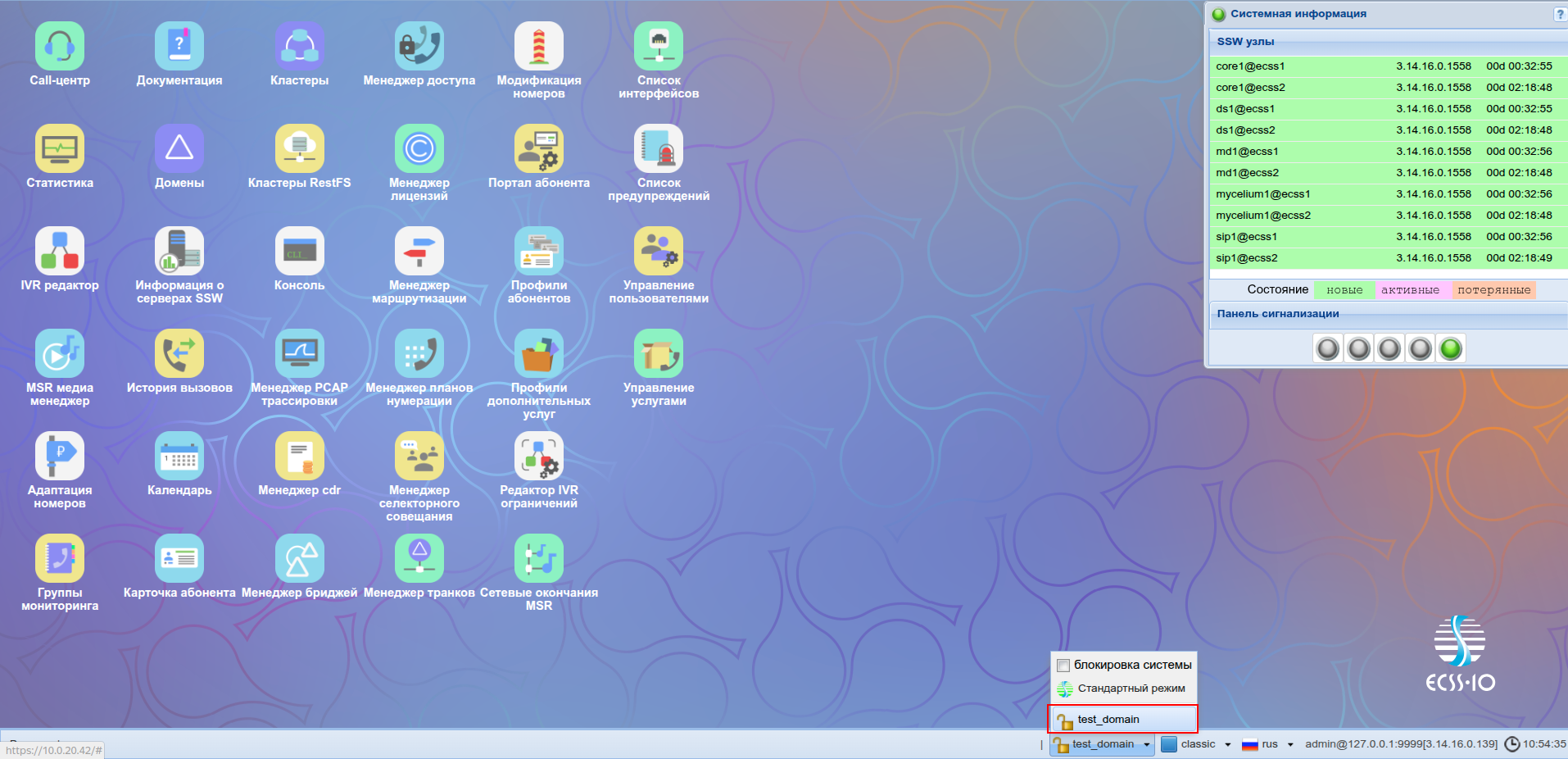

После входа в систему будет видна основная рабочая область с иконками приложений, а также строка состояния с доступными опциями, в частности:
- 1 — выход из системы;
- 2 — выбор домена;
- 3 — выбор языка.
Рисунок 4 — Вид рабочей области web-конфигуратора
Создание учетной записи оператора
После авторизации для повышения безопасности при эксплуатации программного коммутатора рекомендуется создание учетных записей для операторов, а также сменить пароль для пользователя admin.
Для создания новой учетной записи оператора используется приложение "Управление пользователями" ("User manager"):

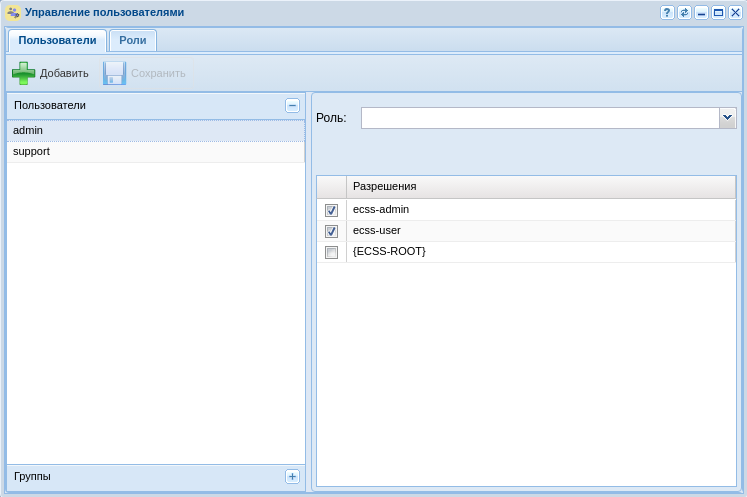

Рисунок 5 — Вид приложения "Управление пользователями"
Нажмите кнопку "Добавить"
. В открывшемся окне требуется определить новую учетную запись, для этого:
- В поле "Имя" введите логин учетной записи, например "test";
- В поле "Пароль" и "Подтверждение" введите пароль для пользователя, например "testpassword";
- Определите уровень прав доступа для пользователя через выбор текущих разрешений или с помощью ролей, например ecss-user. Описание можно посмотреть в разделе "Управление пользователями".

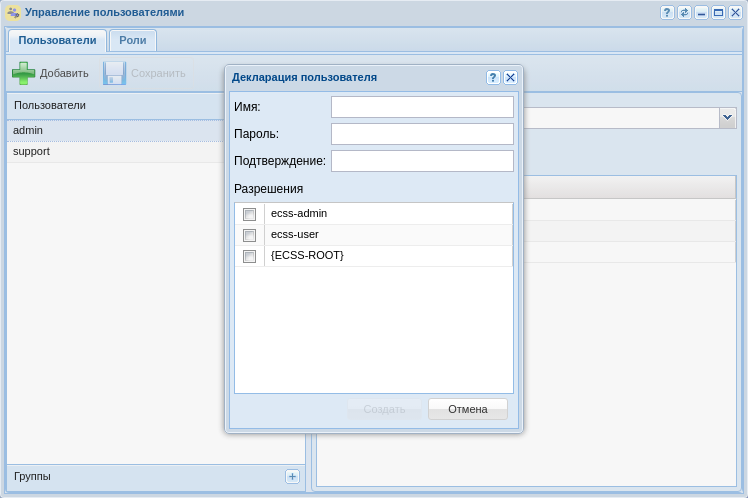

Рисунок 6 — Диалоговое окно создания учетной записи оператора

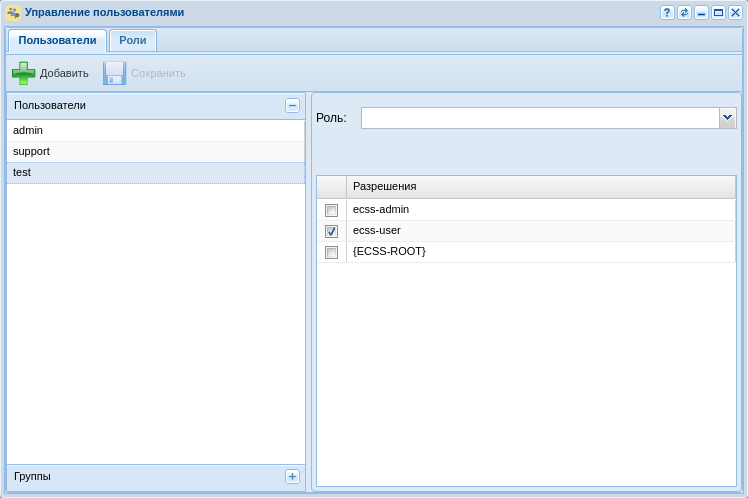

Рисунок 7 — Вид приложения с созданной учетной записью оператора
Для смены пароля рядом с названием пользователя нажмите на кнопку редактировать. В появившемся диалоговом окне введите:
1. Старый пароль (для пользователя "admin" по умолчанию паролем является "password");
2. Новый пароль;
3. Подтвердите новый пароль.

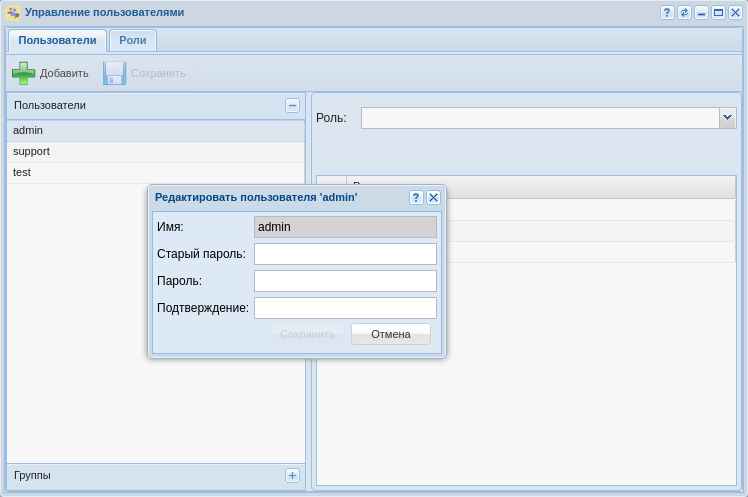

Рисунок 8 — Диалоговое окно редактирования учетной записи
Добавление медиа-ресурсов.
Для того чтобы начать работу с медиа-сервером сразу после его регистрации, необходимо активировать сетевые интерфейсы MSR. Приложение web-конфигуратора "Сетевые окончания MSR" ("MSR registrars") служит для настройки медиа-ресурсов.

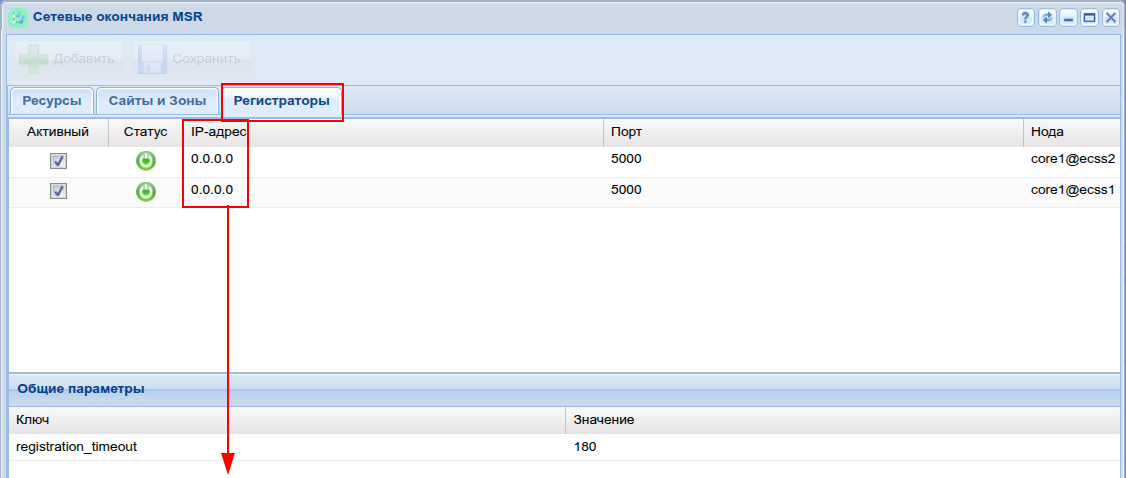

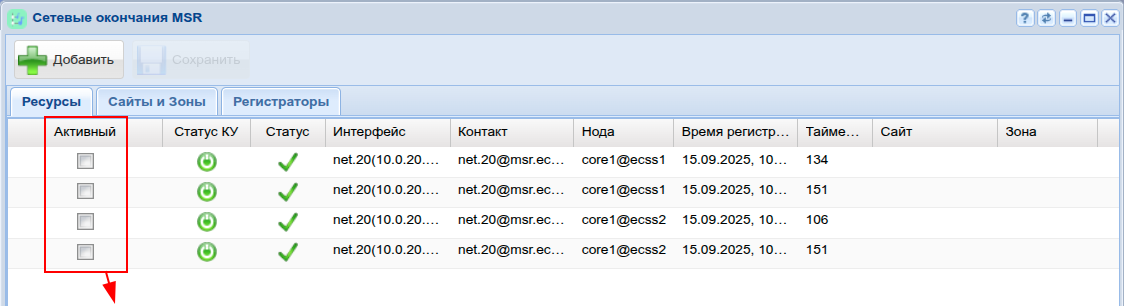

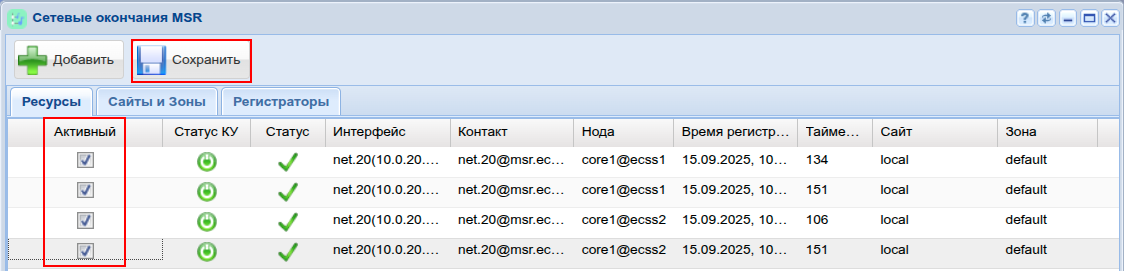

Рисунок 9 — Сетевые окончания MSR
Установить ipадрес для приема соединений от медиасервера, изменив значение 0.0.0.0 на реальные адреса MSR:

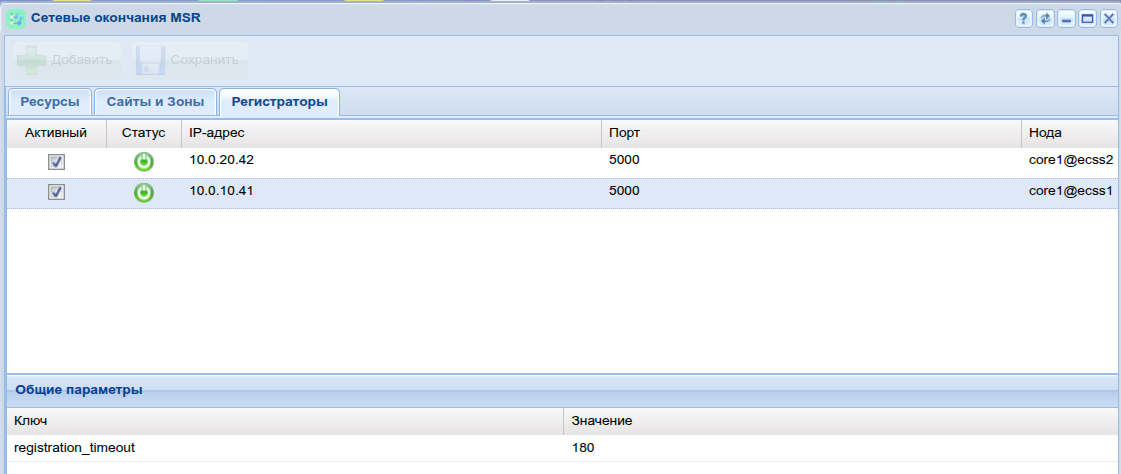

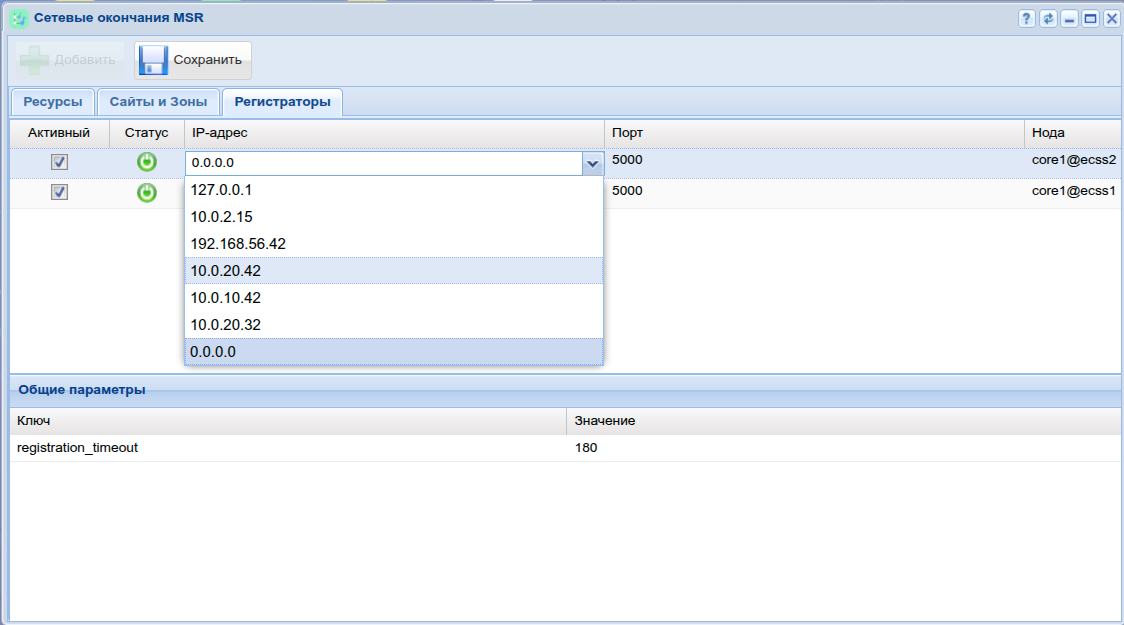

Рисунок 10 — Установка IP-add регистратора MSR
Создание IP-set (sip-транспорта) и присвоение его к домену
IP-set — совокупность одного или нескольких IP-адресов из одной подсети и списка слушающих UDP/TCP-портов, которые будут открыты SIP-адаптером на данных адресах.
Для настройки интерфейса необходимо открыть приложение "Кластеры ("Clusters").

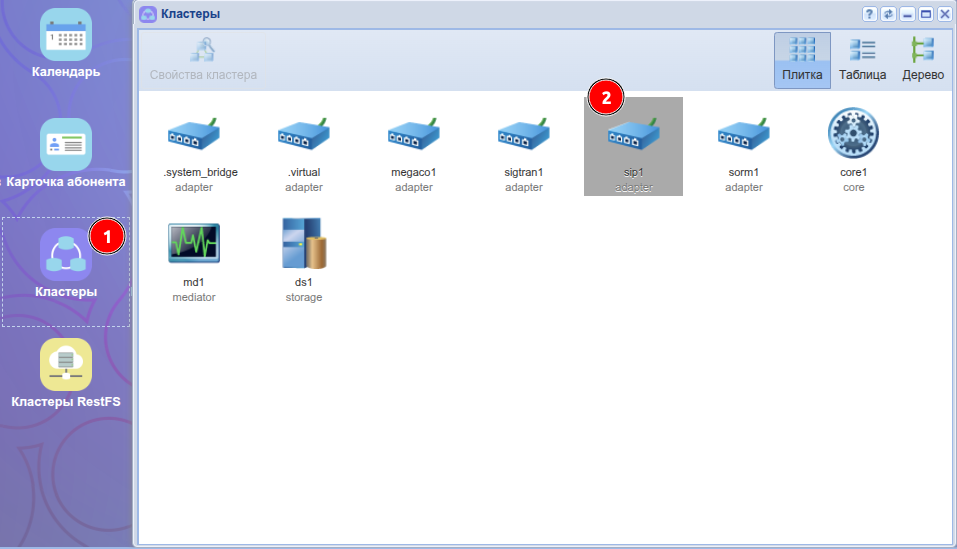

Рисунок 11 — Вид приложения "Кластеры"
Для создания новой группы IP-адресов (IP-set) выделите кластер SIP-адаптера "sip1" и нажмите на кнопку "Свойства кластера" (или нажмите на иконку кластера двойным щелчком левой кнопки мыши).
В появившемся диалоговом окне перейдите на вкладку "Транспорт". Далее нажмите кнопку "Добавить". Появится новая группа, для редактирования полей двойным щелчком кнопки мыши нажмите на нужное:
1. Переименуйте группу адресов (IP-set), например "test_set";
2. Задайте порт, по которому будет происходить обращение к домену, например 5060;
3. Разверните вновь созданную группу нажатием на треугольник слева от названия группы;
4. Определите адрес для ноды SIP-адаптера, согласно примеру конфигурации. Для системы без резервирования укажите 10.0.20.31:

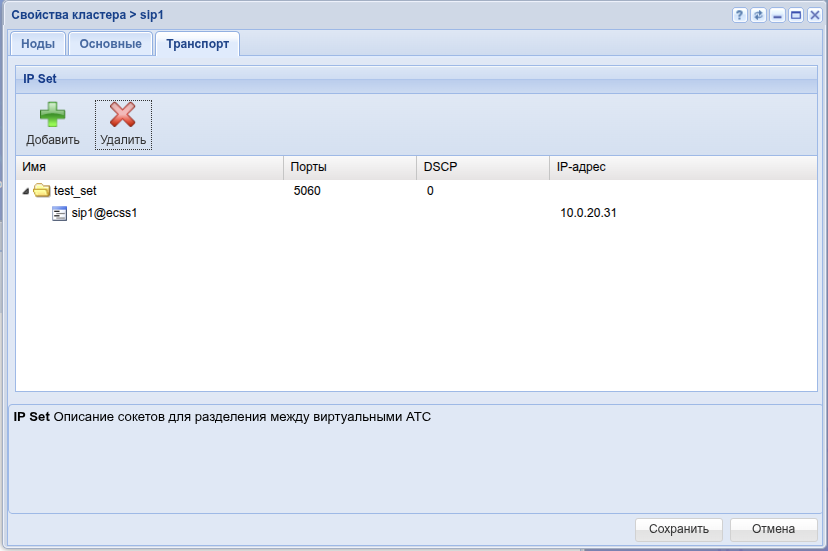

Рисунок 12 — Вид приложения "Кластеры/Транспорт"
Для системы с резервированием укажите 10.0.20.31 и 10.0.20.32:

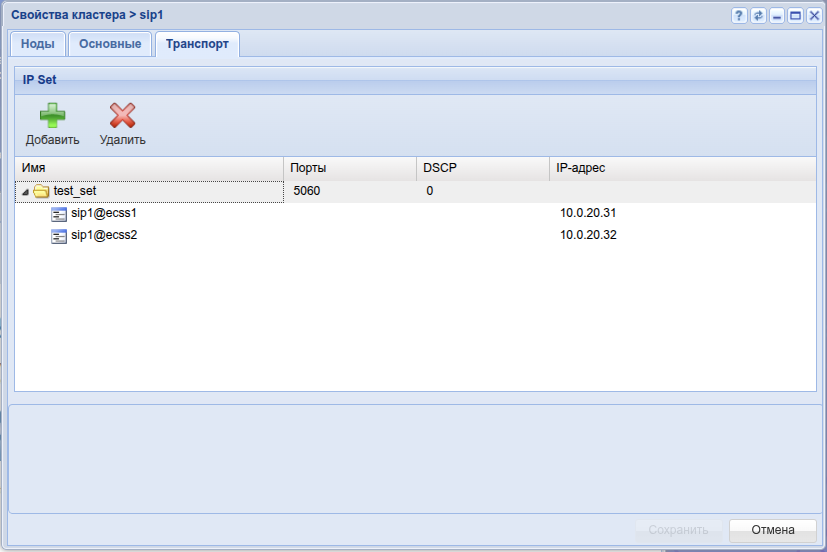

Рисунок 13 — Вид приложения "Кластеры/Транспорт" для кластера
Нажмите кнопку "Сохранить" для применения настроек.
Создание домена
Домен - Виртуальная PBX внутри нашего SSW. Таких виртуальных PBX может быть создано необходимое для проекта кол-во.
Для создания домена необходимо войти в приложение "Домены" ("Domain"). В открывшемся окне требуется создать домен, для этого:
1. Нажмите кнопку "Добавить домен":

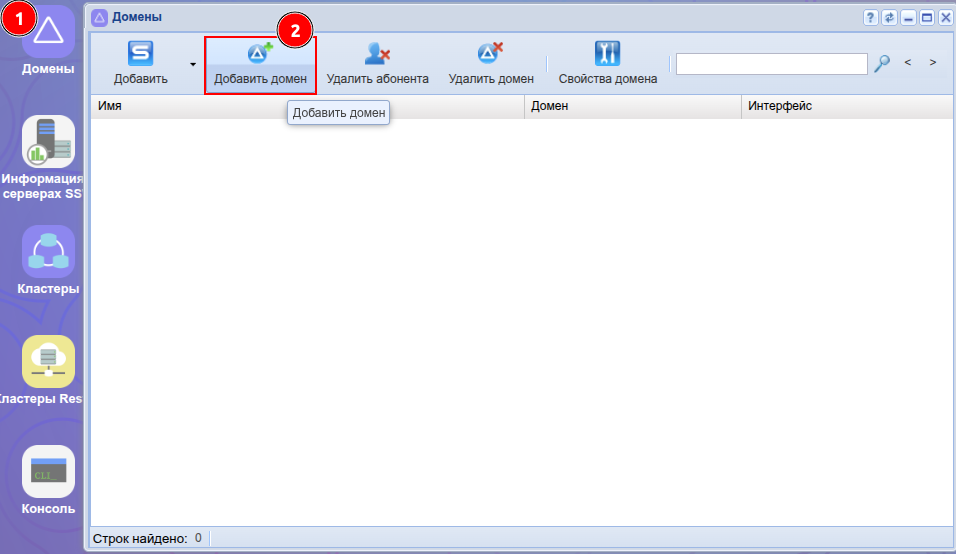

Рисунок 14 — Добавление домена в систему
2. В появившемся диалоговом окне доступны следующие настройки:
- Имя (Name) — индивидуальное имя виртуальной АТС;
- Профиль услуг (SS profile) — системный профиль дополнительных услуг. Этот профиль будет скопирован с тем же именем во вновь создаваемый домен и для всех услуг из этого профиля будет автоматически разрешён доступ через access-list;
- IVR профиль (IVR profile) — профиль IVR, заданный в приложении "Редактор IVR ограничений".
Введите название домена, например "test_domain";
3. Нажмите кнопку "Ок":

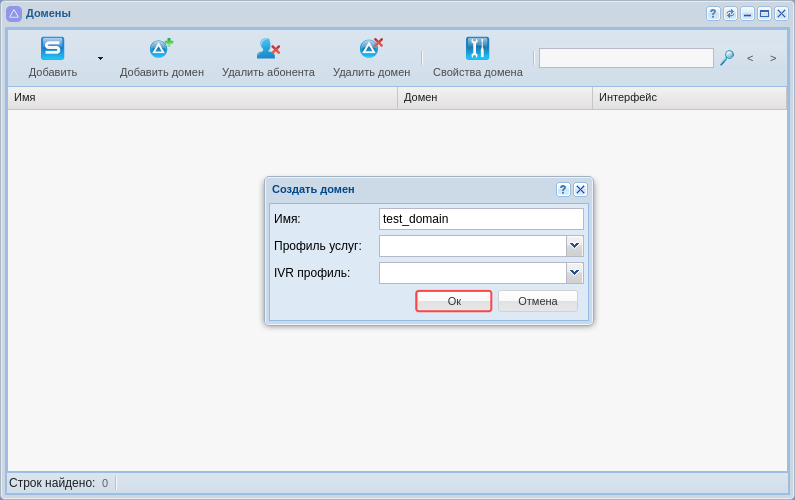

Рисунок 15 — Определение настроек нового домена
4. Нажмите кнопку "Обновить"
в приложении.
Созданный домен будет отображаться в текущей конфигурации:
Рисунок 16 — Отображение созданного домена
Для редактирования текущего домена его необходимо выбрать в системе. Для перехода в домен воспользуйтесь опцией выбора домена (см. пункт 2 на рисунке "Вид рабочей области web-конфигуратора").
После выбора домена, согласно текущей конфигурации системы, станут доступны все приложения:
Рисунок 17 — Отображение приложений в текущей конфигурации системы
Для того чтобы привязать группу адресов к домену, необходимо вернуться в приложение "Домены" ("Domain"), выделить домен и перейти в настройки нажатием на кнопку "Свойства домена" или двойным нажатием левой кнопки мыши на домен.
В настройках списка откройте ветку "SIP", в ней "SIP транспорт", далее выберите в поле IP set созданную группу адресов. Нажмите кнопку "Сохранить" для применения настроек.

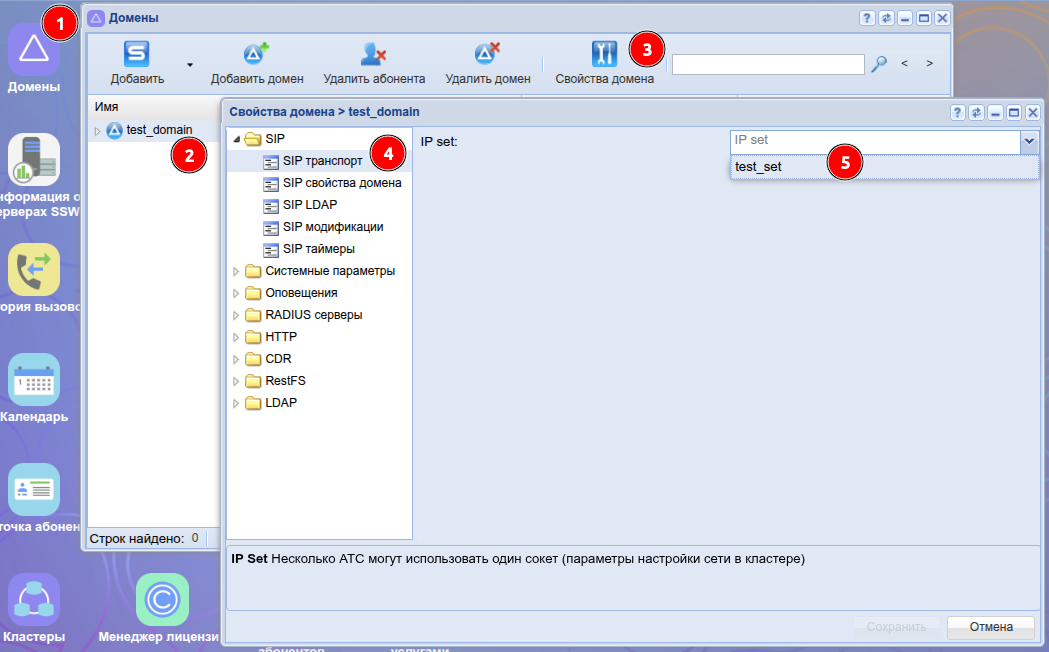

Рисунок 18 — Окно настройки для SIP транспорта
Выбрать требуемые услуги для созданного домена, которые будут использоваться (для примера для абонентского домена транковые услуги не востребованы , и наоборот для транзитного домена не нужно указывать услуги для абонента).

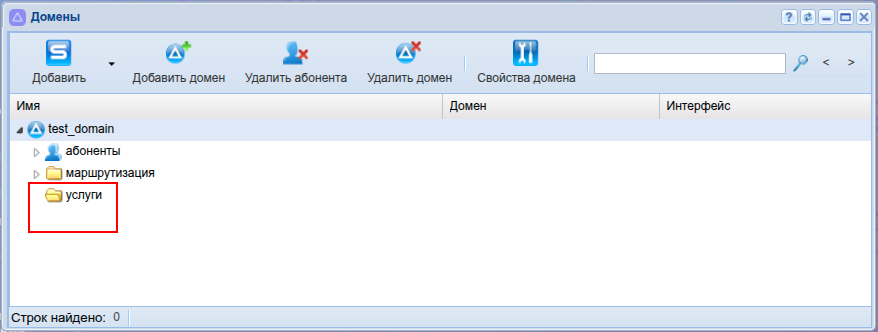

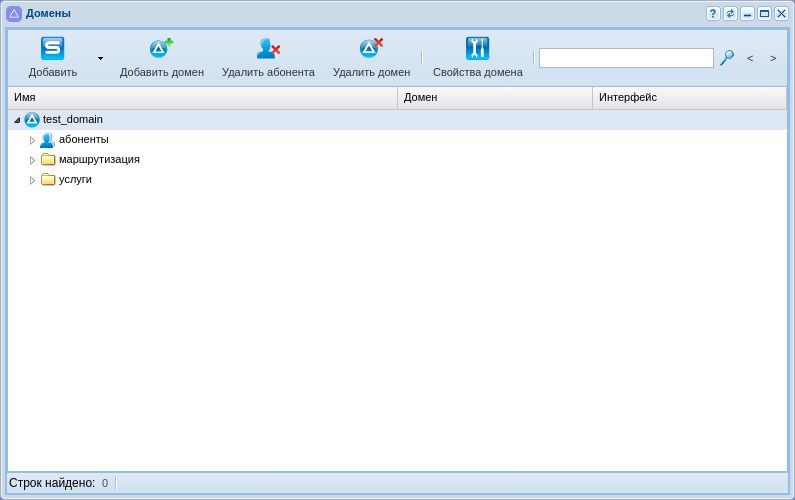

Рисунок 19 — После создания нового домена, услуги отсутствуют.
- Выбрать приложение "Управление услугами"
- Выбрать колонку "Установленные услуги" (услуги указанные в лицензии для SSW)
- Выбрать необходимые для указанного домена услуги
- Сохранить конфигурацию

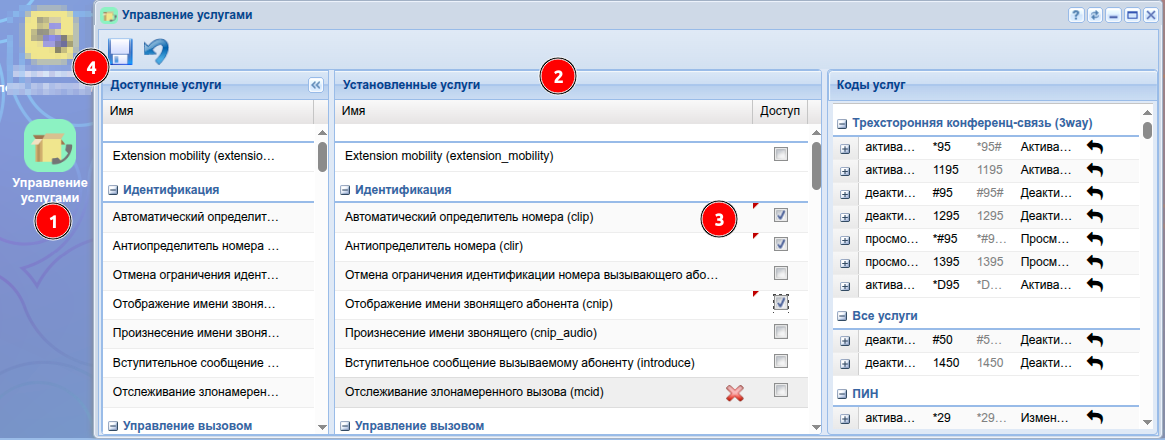

Рисунок 20 — Выбор услуг для абонентов / транков нового домена.

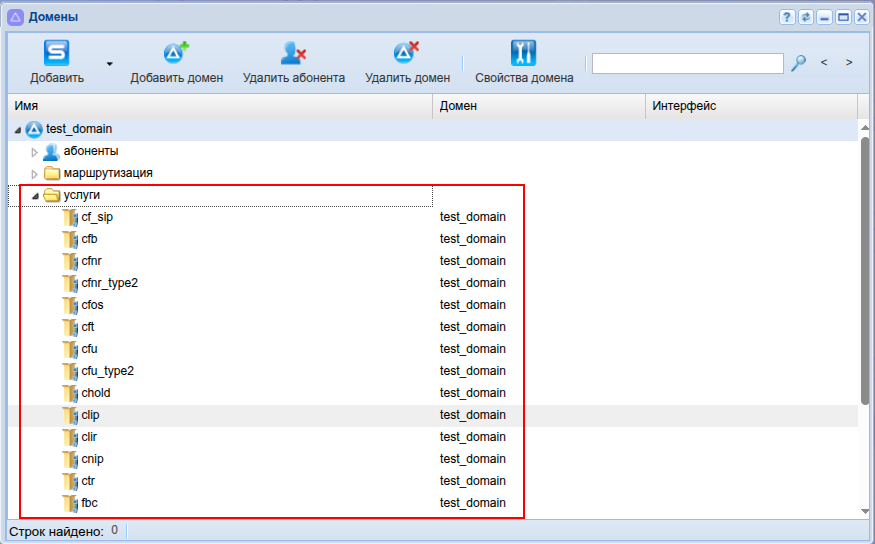

Рисунок 21 — Список услуг теперь доступных для абонентов нового домена.
Создание абонентов
Для создания и редактирования параметров абонентов в системе используется приложение "Карточка абонента" ("Subscriber card").

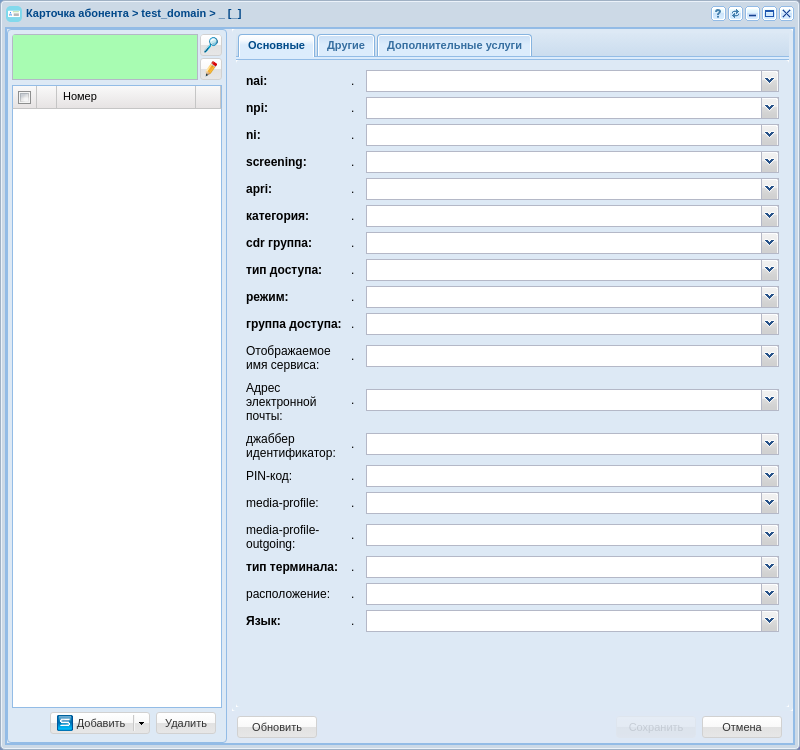

Рисунок 22 — Вид приложения "Карточка абонента"
В конфигурации возможно создание SIP-абонентов и виртуальных абонентов.
Для пользователей, имеющих физическое окончание, используется функционал SIP-абонента, в то время как виртуальный абонент используется тогда, когда нужна функциональность без физических окончаний. Например, номер для обращения к ivr-скрипту.
Для создания новых абонентов нужно нажать на кнопку "Добавить".
В появившемся диалоговом окне укажите следующие параметры:
- Имя интерфейса — номер или группа номеров, который присваивается абоненту, строка, например {42001-42010} или abcd;
- Контекст — контекст маршрутизации, выбираем тот, который создали, например "test_name", или по умолчанию - "default_routing";
- Группа интерфейсов — имя группы объединяющей нескольких абонентов, для примера "sip";
- Алиас как пользователь — настройка, которая связывает номер сущности, алиас и пользователя одним и тем же названием, в примере настройка активирована;
- Авторизация — порядок проверки подлинности прав пользователя на доступ к данным, в примере используется"register";
- Логин — использую настройку номер как логин для простоты;
- Пароль — можно задать или использовать сгенерированный системой.

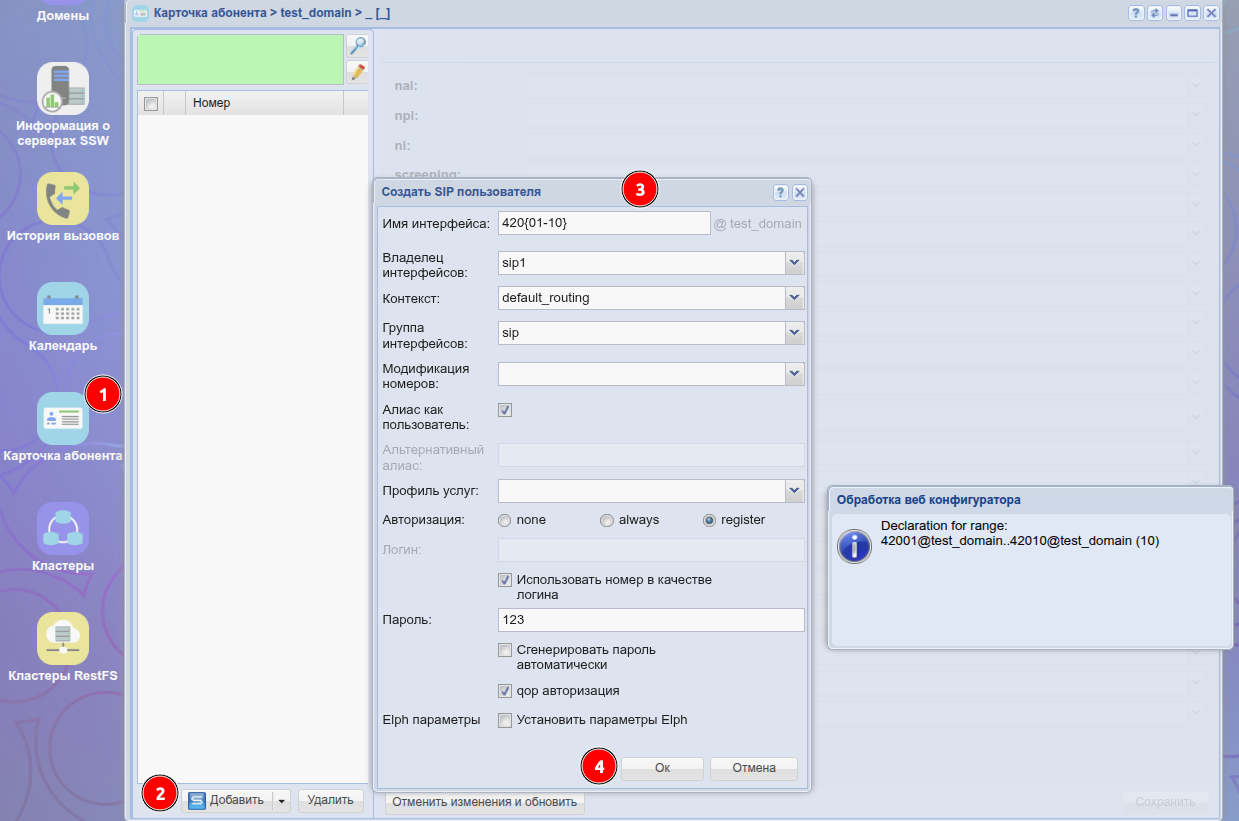

Рисунок 23 — Пример создания 10 абонентов в домене "test_domain"

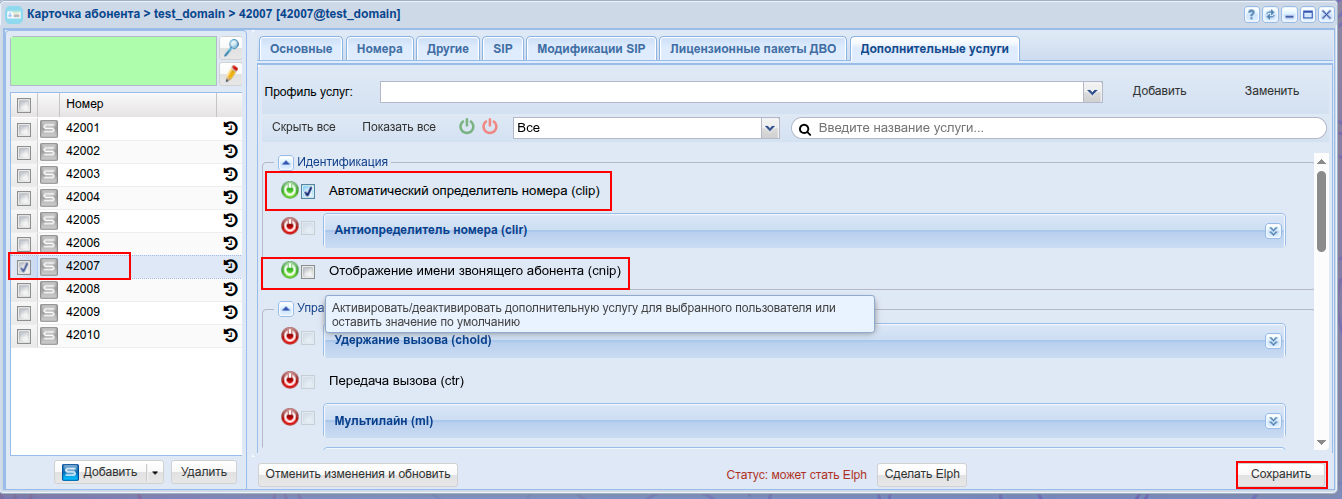

Рисунок 24 — Пример добавления услуг для абонента
Создание и применение контекстов маршрутизации для домена
Маршрутизация отвечает за поиск номера и последующую адресацию вызова. Для корректной работы системы должен быть настроен как минимум один контекст маршрутизации.
Настройка маршрутизации осуществляется в приложении "Менеджер маршрутизации" ("Routing manager") .

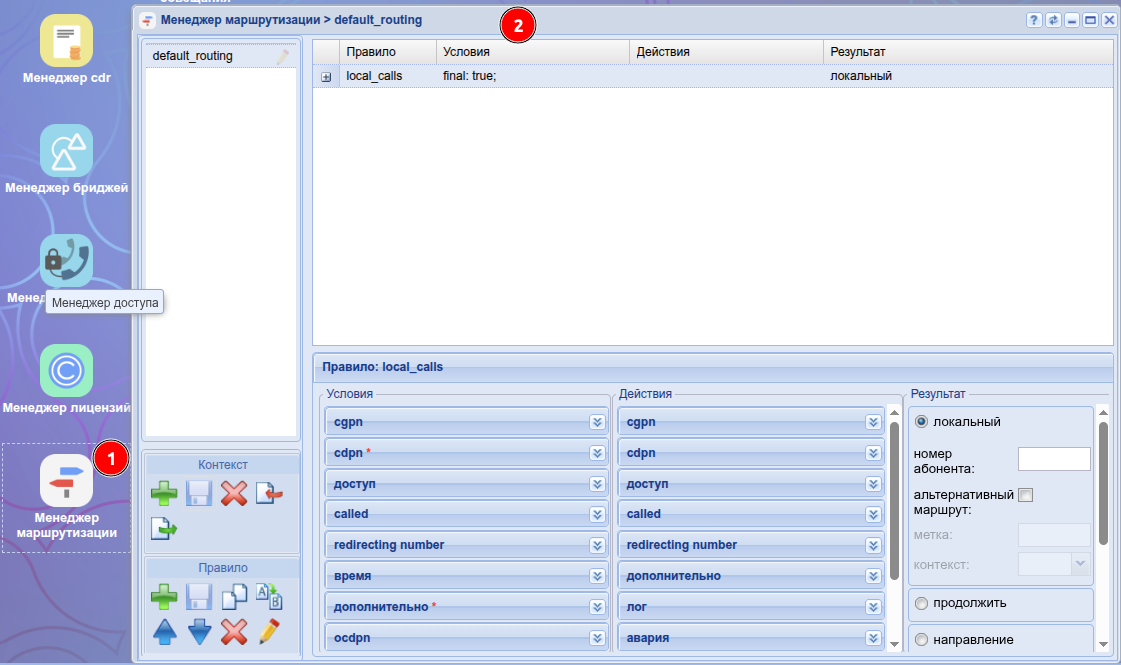

Рисунок 25 — Вид приложения "Менеджер маршрутизации"
В качестве примера создадим контекст, а затем несколько правил в нём, для этого:
1. В левой части окна в разделе "Контекст" нажмите на кнопку "Создать контекст" ;
2. В открывшемся диалоговом окне обозначьте имя контекста:

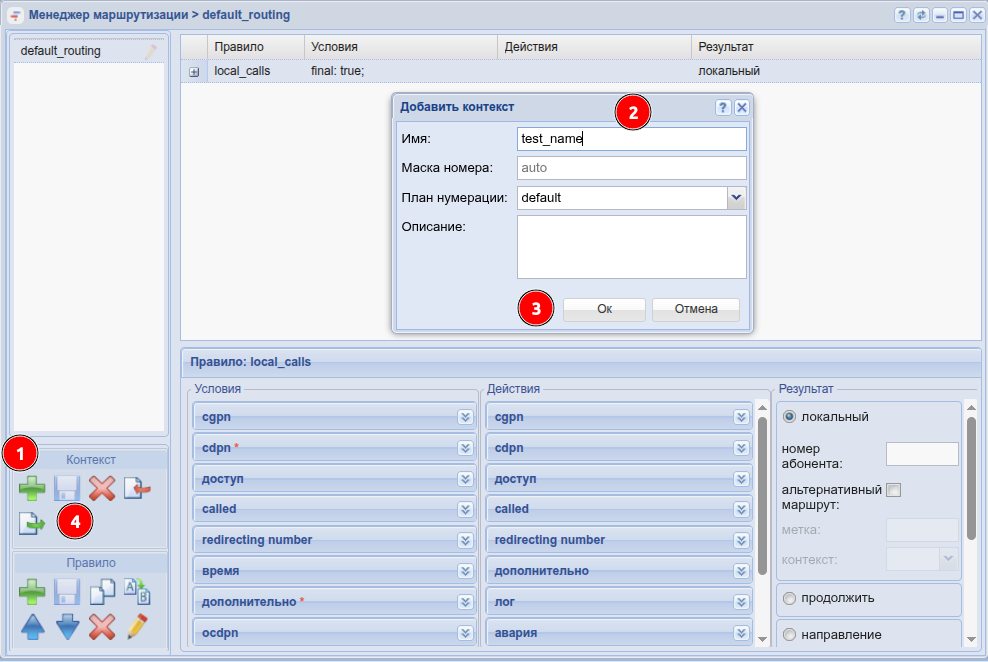

Рисунок 26 — Вид приложения "Менеджер маршрутизации" добавление нового контекста маршрутизации
3. Нажмите "Сохранить контекст"
;
Создадим 4 правила в данном контексте:
- rule1 — правило для выхода на транк TAU-72;
- rule2 — правило локальной маршрутизации для номеров 42001-42005;
- rule3 — правило для выхода в ivr;
- rule4 — правило-исключение.
Для создания нового правила нужно выделить созданный контекст и нажать кнопку "Создать правило". В появившемся окне нужно ввести название правила. Затем сохранить вновь созданные правила.

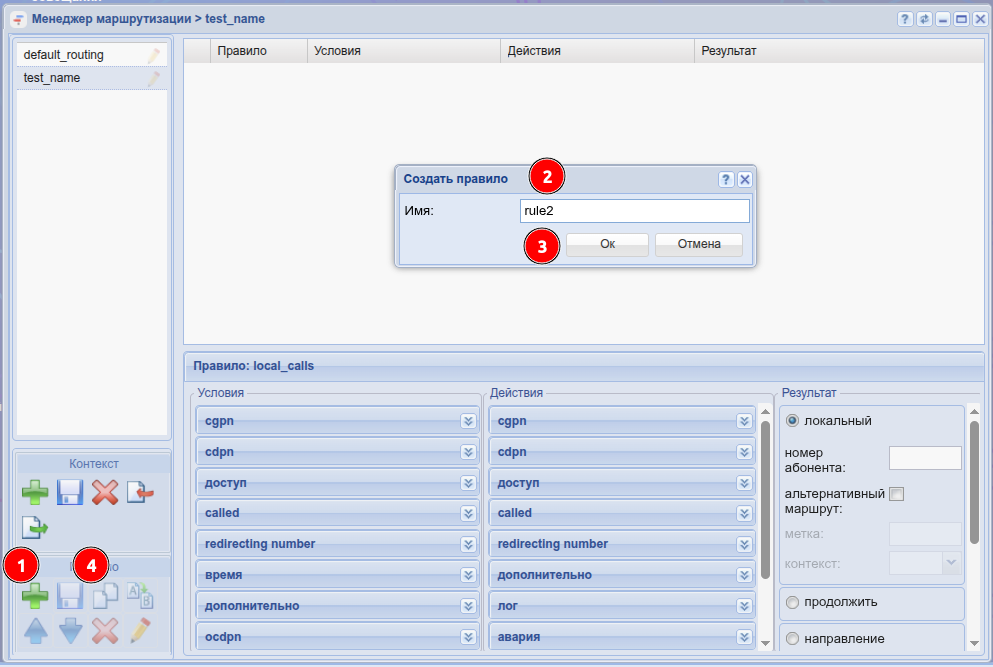

Рисунок 27 — Создание правила контекста маршрутизации

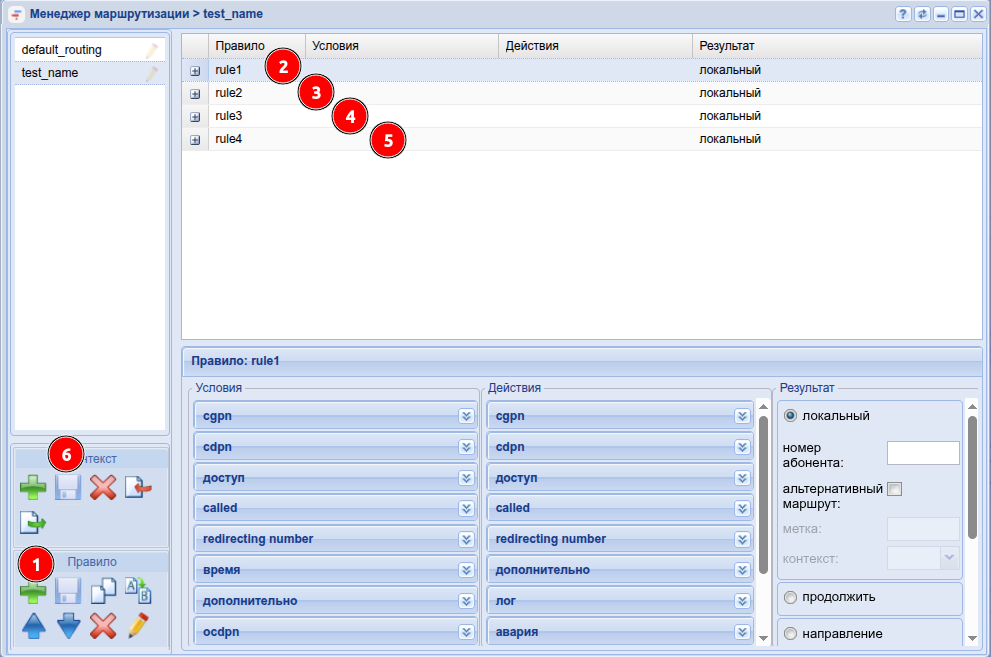

Рисунок 28 — Определение правил
На данный момент не определен транк, чтобы можно было сослаться на него в правиле, однако можно задать номера, по которым будет производится выборка.
Нажав на правило rule1, перейдем в нижнюю часть экрана, в которой располагаются области для редактирования контекста маршрутизации. Условно определим, что выборка для выхода на транк будет проводиться по признакам номера вызываемого абонента (CDPN), а номера в транке должны начинаться с цифры 4.
Функционально контекст маршрутизации делится на три части:
- Условия ("Condition") — раздел, определяющий выражения для выборки по предложенным признакам;
- Действия ("Action") — раздел, выполняющий преобразование признаков номеров к конкретному значению;
- Результат ("Result") — раздел, завершающий маршрутизацию и определяющий её результат.
rule1: Для выхода на транк нужно правильно отредактировать каждую часть:
- В разделе условий перейти на вкладку CDPN. Ввести номера телефонов, которые находятся за транком в поле "Номер". Например, чтобы определить номера с 42006 по 42007, нужно ввести условие: 420(6-7);
- В разделе действий перейти на вкладку CDPN. Ввести маску для изменения номера в поле "Номер". Например, чтобы добавить число 4 перед номером, нужно заполнить поле следующим выражением: 4{1,2,3,4,5};
- Нажать кнопки "Сохранить правило" и "Сохранить контекст" для применения изменений.
Чтобы настроить поле результата, нужно определить транк в системе, поэтому к настройке данного правила вернемся чуть позже.
Таким же образом нужно настроить оставшиеся правила.
Для rule2:
- В разделе условий, во вкладке CDPN ввести номера телефонов, которые находятся за транком в поле "Номер". Например, чтобы определить номера со 42001 по 42005, ввести условие 420(1-5);
- В разделе результата определить результат как локальный (т.е. локальная маршрутизация);
- Нажать кнопки "Сохранить правило" и "Сохранить контекст" для применения изменений.
Для rule 3 допустим, что абоненты с номерами 108, 109 и 110 попадают в ivr-скрипт–информатор, прежде чем звонить далее.
- В разделе условий, во вкладке CGPN ввести номера телефонов, по которым будет выборка в поле "Номер", например 420(10,08-09).
- Нажать кнопки "Сохранить правило" и "Сохранить контекст" для применения изменений.
Чтобы настроить поле результата, нужно определить в системе ivr-скрипт, поэтому к настройке данного правила вернемся чуть позже.
Для rule 4 мы определяем правило-исключение — это правило, которое работает в случае, если любые другие правила не срабатывают.
- По умолчанию данное правило создается в системе в контексте default_routing. В условиях на вызываемый номер прописывается символ %, а результатом является локальная маршрутизация, однако, если мы назначаем абоненту контекст, отличный от default_routing, в конце рекомендуется создавать это правило.

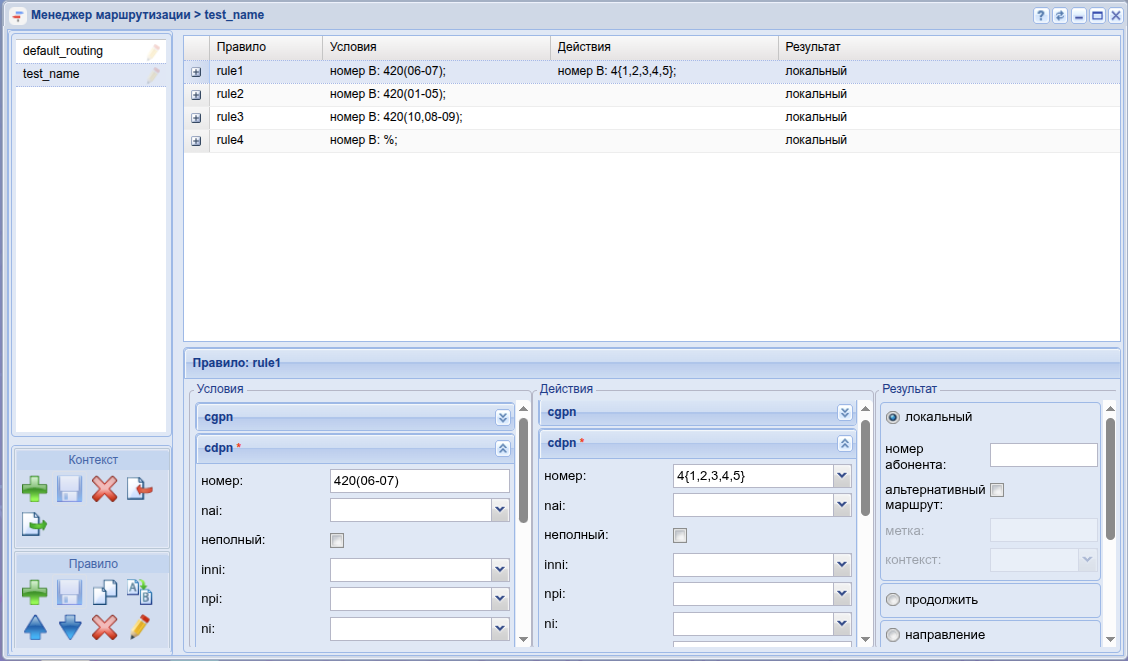

Рисунок 29 — Пример настроек контекста маршрутизации
Создание транка
Для создания и редактирования параметров транка в системе используется приложение "Менеджер транков" ("Trunk manager") .

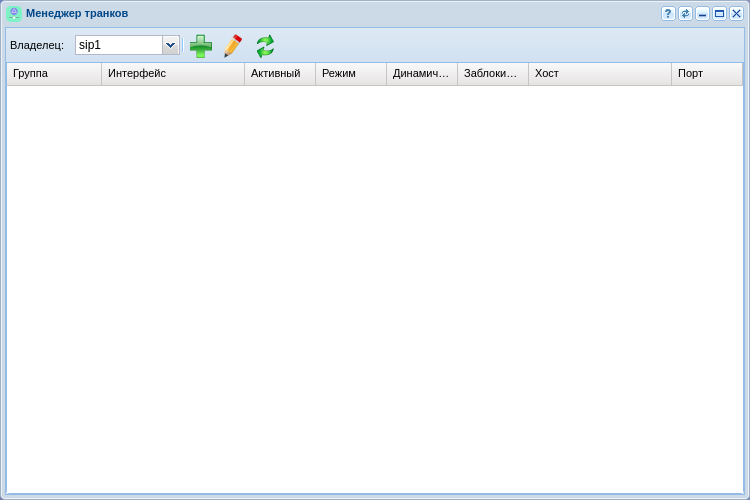

Рисунок 30 — Вид приложения "Менеджер транков"
Для определения транка в системе нужно нажать на кнопку "Создать транк" , в появившемся диалоговом окне определить параметры:
- Имя — назначить название транка, по которому его можно идентифицировать в системе;
- Контекст — применить ранее созданный контекст маршрутизации test_name;
- Группа — выбрать группу интерфейсов, созданную при определении абонентов "test.group";
- Группа IP-адресов (IP-set) — созданная на домене группа адресов "test_set";
- Регистрация — если используется транковая, то нужно включить данный параметр, в примере она не используется;
- Хост [:порт] — IP-адрес назначения транка — 10.0.3.100;
- Порт для приёма — транспортный порт, на котором будет слушаться трафик с транка, соответствует порту, назначенному на группу IP-адресов.

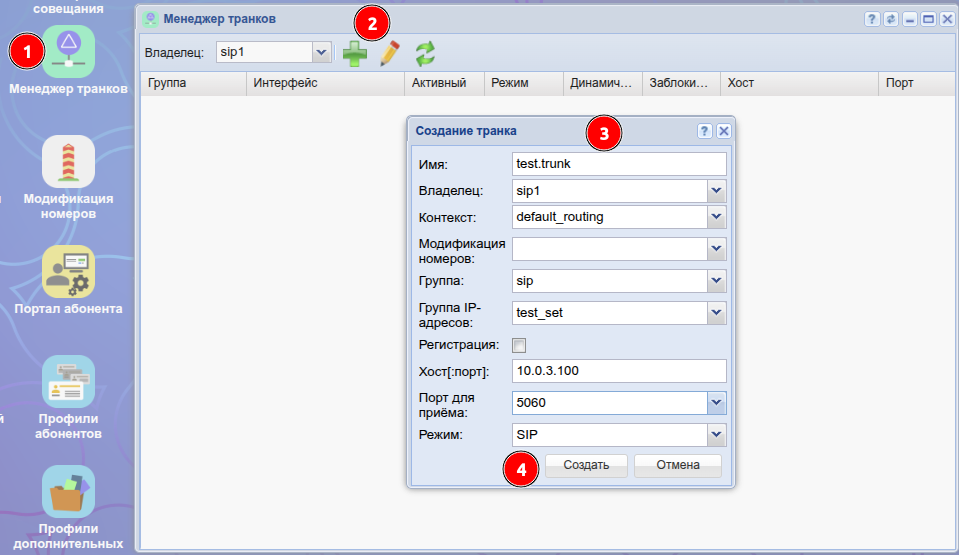

Рисунок 31 — Создание транка
Создание IVR-скрипта
Для создания IVR используется приложение "IVR-редактор" ("IVR editor").

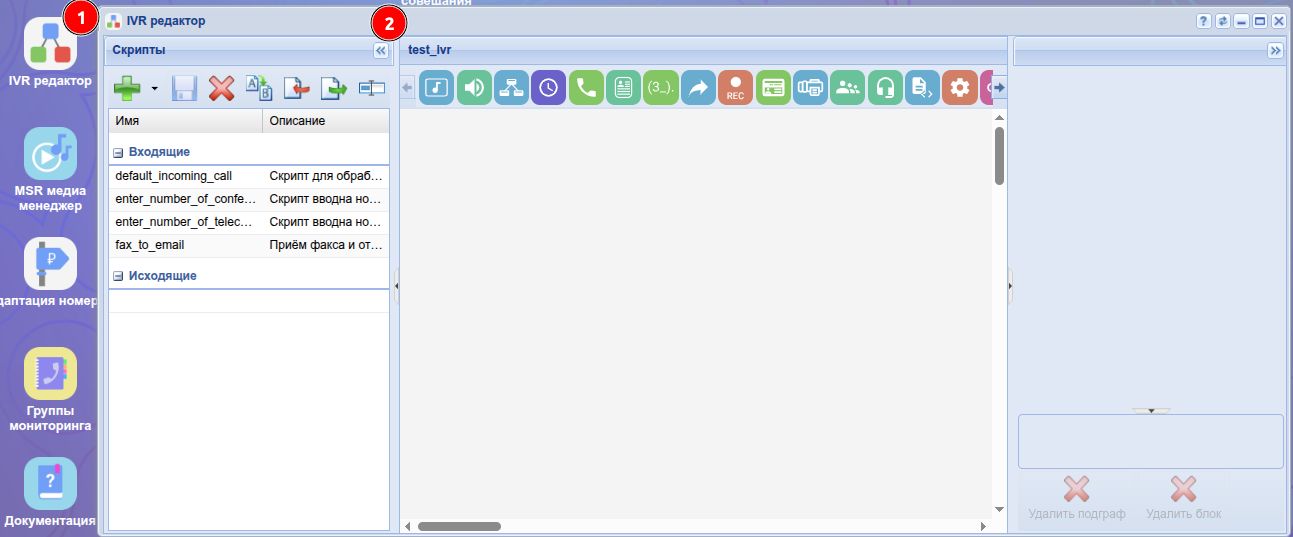

Рисунок 32 — Вид приложения "IVR-редактор"
Для создания скрипта нужно нажать на кнопку "Добавить" , выбрать тип скрипта (в данном случае будет скрипт на входящие вызовы), в диалоговом окне указать название скрипта, например "test_ivr".
После создания скрипта в основном окне редактора появится блок-схема.
В качестве примера составим скрипт, который при срабатывании проигрывает вызывающему абоненту заранее записанную фразу, а затем продолжает вызов.
Пример скрипта приведен на рисунках ниже. Здесь используются блоки Info и Dial.
- Блок Info — блок, который проигрывает сообщения до момента ответа пользователя. В качестве записанной фразы используется генератор тонов:

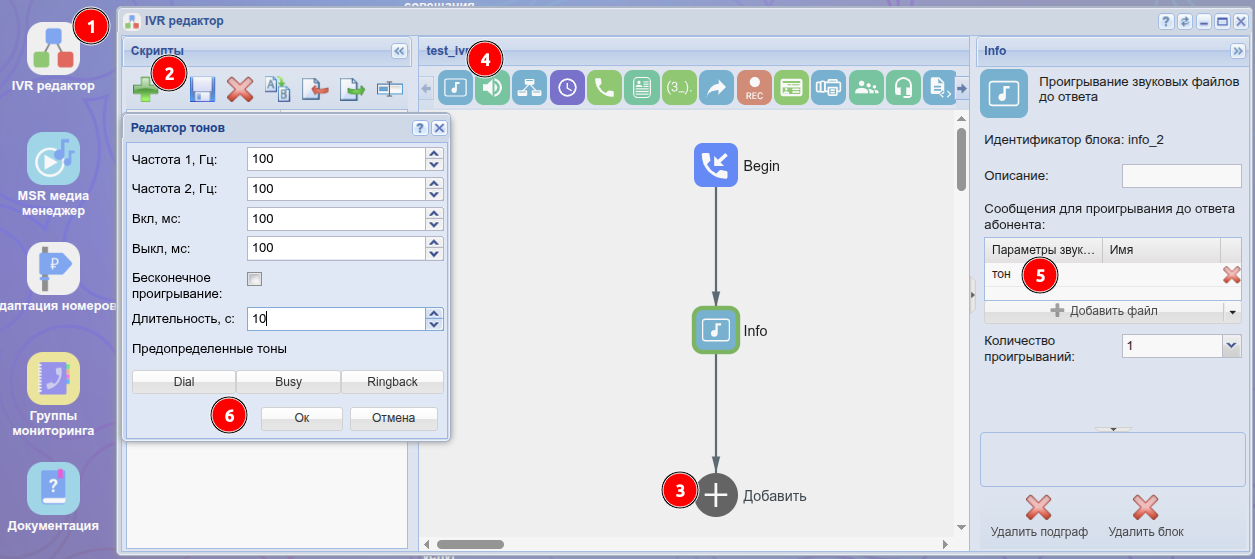

Рисунок 33 — Вид рабочей области IVR с настройками блока "Info"
- Блок dial — блок, который совершает вызов на заданный номер. Чтобы продолжить вызов, нужно применить предопределенную переменную CDPN:

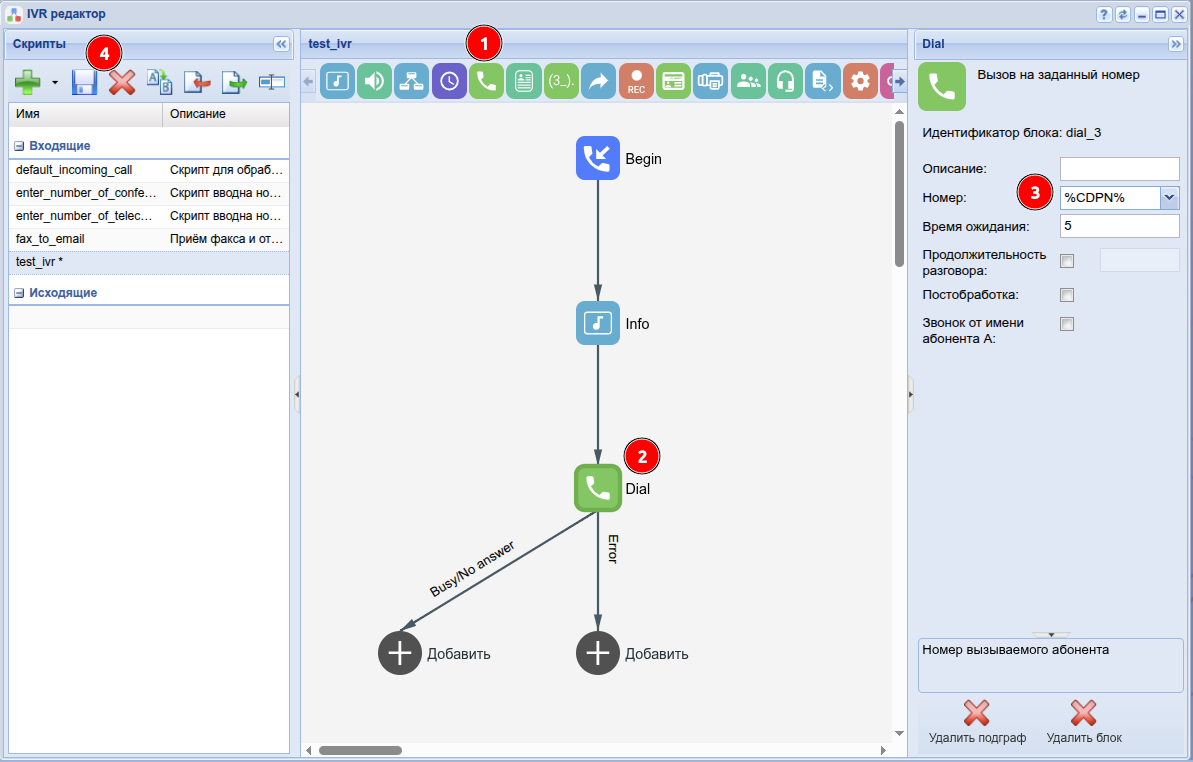

Рисунок 34 — Вид рабочей области IVR
Завершение настройки маршрутизации
Для завершения настройки маршрутизации нужно войти в приложение "Менеджер маршрутизации" ("Routing manager") и в правилах rule1 и rule3 настроить соответствующие результаты маршрутизации, для этого:
- rule1: в разделе "Результат" выберите подпункт "внешний". В таблице "Направления" в поле "Значение" добавьте созданный ранее транк, после чего сохраните правило .
- rule3: В разделе "Результат" выберите подпункт "ivr" и в поле скрипт добавьте созданный ранее ivr-скрипт, после чего сохраните правило и контекст .

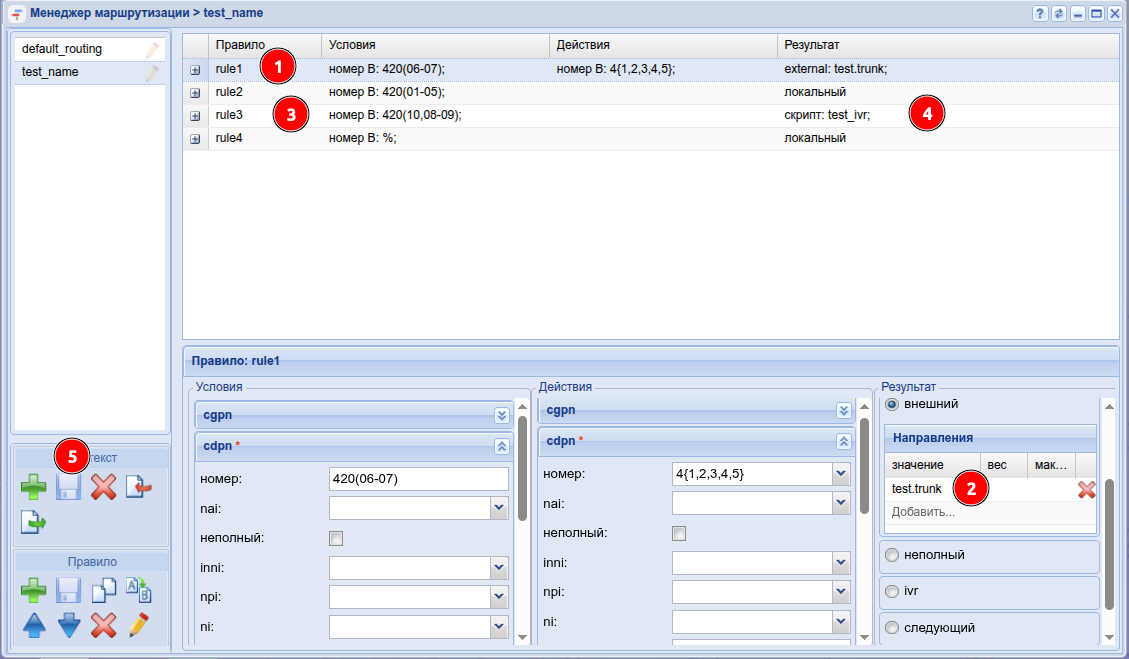

Рисунок 35 — Вид контекста маршрутизации
Первоначальная конфигурация системы через интерфейс командной строки (CLI)
Добавление медиа-ресурсов в интерфейсе командной строки (CLI)
Для возможности использования медиаресурса и установления соединений , необходимо выполнить активизацию в команде создания медиаресурса - /system/media/resource/declare (параметр "is active"=true) или /system/media/resource/set (параметр "active"=true), если при создании активизация не была выполнена. Так же можно выполнить активизацию через веб интерфейс , приложение - сетевые окончания MSR (MSR-registrars).
Зайдите в CLI - CoCon:
ssh admin@localhost -p 8023
password: passwordМедиаресурс — это описание параметров медиасервера, необходимых для работы с ним.
declare
Команда для объявления подключения медиасервера к ECSS-10.
Для работы в режиме предварительно настроенной системы можно заранее прописать медиаресурсы, информация о которых известна.
Для этого необходимо создать описание известных медиасерверов с указанием всех параметров, что позволить начать работу с медиасервером сразу после его регистрации.
Команда для создания конфигурации медиасервера:
Путь команды:
/system/media/resource/declare
Синтаксис:
declare <node> by_contact <contact> <zone> <site> <is active>
или
declare <node> by_iface <msr> <acc_id> <iface> <zone> <site> <is active>
Параметры:
<node> — имя ноды core;
<contact> — contact uri декларируемого медиаресурса;
<zone> — логическая зона обслуживания MSR;
<site> — идентификатор сети обслуживания MSR;
<is active> — состояние активности медиаресурса, значения true/false;
<msr> — имя MSR;
<acc_id> — номер идентификатор ресурса;
<iface> — название интерфейса.
Установить связь MSR- и Core-подсистем. Для этого выполнить команды:
/system/media/resource/declare core1@ecss1 contact net.20@msr.ecss1 default local true
/system/media/resource/declare core1@ecss2 contact net.20@msr.ecss2 default local true
/system/media/resource/declare core1@ecss1 contact net.20@msr.ecss2 default local true
/system/media/resource/declare core1@ecss2 contact net.20@msr.ecss1 default local true
/system/media/resource/info core1@ecss1 net.20@msr.ecss1 Media resource specific for node core1@ecss1: ┌─┬─────────────────┬─────────────────────┐ │F│ Parameter │ Value │ ├─┼─────────────────┼─────────────────────┤ │r│ Contact │ net.20@msr.ecss1 │ │r│ Status │ registered │ │r│ Cc-status │ connected │ │r│ Cc-status uptime│ 00:39:35 │ │r│ Cc-id │ db21af │ │r│ Address │ 10.0.20.51:5700 │ │r│ Register time │ 2025/12/02 16:43:07 │ │r│ Expired │ 84 │ │r│ Iface │ net.20(10.0.20.51) │ │ │ Active │ true │ │ │ Zone │ default │ │ │ Site │ local │ │r│ MSR version │ 3.18.1.0.10 │ │r│ MSR load │ 0 │ │r│ MSR perf coef │ 1.0 │ └─┴─────────────────┴─────────────────────┘ Legend: Column F - means Flag, values r - flag for readonly parameter
результат / список
/system/media/resource/list all
All media resource selected list specific:
┌─────────────┬───────────┬─────────────┬───────────┬──────┬────────┬───────────┬───────────┬─────────────────┬────────┬────────────┬────────┬─────────┬───────┬──────────────────┬────────────┬─────────┐
│ Node │ MSR │ MSR │ MSR │ MSR │ Cc-id │ Cc-status │ Cc-uptime │ Cc-address │ Iface │ Iface │ Active │ Zone │ Site │ Contact │ Status │ Expired │
│ │ │ version │ perf coef │ load │ │ │ │ │ name │ addr │ │ │ │ │ │ │
├─────────────┼───────────┼─────────────┼───────────┼──────┼────────┼───────────┼───────────┼─────────────────┼────────┼────────────┼────────┼─────────┼───────┼──────────────────┼────────────┼─────────┤
│ core1@ecss1 │ msr.ecss1 │ 3.18.1.0.10 │ 1.0 │ 0 │ db21af │ connected │ 00:40:22 │ 10.0.20.51:5700 │ net.20 │ 10.0.20.51 │ true │ default │ local │ net.20@msr.ecss1 │ registered │ 156 │
│ │ msr.ecss2 │ 3.18.1.0.10 │ 1.0 │ 0 │ 263898 │ connected │ 00:40:22 │ 10.0.20.52:5700 │ net.20 │ 10.0.20.52 │ true │ default │ local │ net.20@msr.ecss2 │ registered │ 156 │
│ core1@ecss2 │ msr.ecss1 │ 3.18.1.0.10 │ 1.0 │ 0 │ db21af │ connected │ 00:41:11 │ 10.0.20.51:5700 │ net.20 │ 10.0.20.51 │ true │ default │ local │ net.20@msr.ecss1 │ registered │ 106 │
│ │ msr.ecss2 │ 3.18.1.0.10 │ 1.0 │ 0 │ 263898 │ connected │ 00:44:00 │ 10.0.20.52:5700 │ net.20 │ 10.0.20.52 │ true │ default │ local │ net.20@msr.ecss2 │ registered │ 177 │
└─────────────┴───────────┴─────────────┴───────────┴──────┴────────┴───────────┴───────────┴─────────────────┴────────┴────────────┴────────┴─────────┴───────┴──────────────────┴────────────┴─────────┘
Добавление управления регистратором для MSR медиа менеджера в интерфейсе командной строки (CLI)
/system/media/registrar/ - команды управления регистратором для MSR медиа менеджера
set
Команда для изменения общих и индивидуальных параметров.
Путь команды:
/system/media/registrar/set
Синтаксис настройки общих параметров:
set common <FIELD> <VALUE>
Параметры:
<FIELD> - имя настраиваемого параметра;
<VALUE> - значение настраиваемого параметра
Где- common - тип выставляемого параметра;
- <common parameter> - общий параметр медиарегистратора для всех нод: registration-timeout;
- private - тип выставляемого параметра;
- <node name> - имя ноды на которой находится медиарегистратор;
- <private parameter> - параметр медиарегистратора, который выставляется на <node name>: is-active, listen-interface & listen-port.
Cписок параметров доступных для настройки:
- is-active - позволяет включить или выключить регистратор (false - деактивирует регистратор, регистратор перестает принимать SIP трафик);
- listen-interface - имя интерфейса, который использует регистратор;
- listen-port - порт, на котором регистратор принимает запросы на регистрацию (по умолчанию 5000);
- registration-timeout - таймер перерегистрации, диапазон значений от 60 до 86400.
В общих параметрах доступна настройка времени регистрации, по умолчанию установлено 60 секунд.
Пример:
Установить время регистрации 60 секунд:
/system/media/registrar/set common registration-timeout 60 Common parameter registration-timeout set to 60.
Синтаксис настройки индивидуальных параметров:
system/media/registrar/set private <CORE> <FIELD> <VALUE>
Параметры:
<CORE> - нода ядра, для которой настраивается Registrar-сервер;
<FIELD> - имя настраиваемого параметра;
<VALUE> - значение настраиваемого параметра.
Настраиваемые параметры:
- is-active - активен ли Registrar-сервер, принимает значения true | false;
- listen-ip - ip-адрес, на котором Registrar-сервер будет принимать соединения (по умолчанию 0.0.0.0);
- listen-port - сетевой порт, на котором Registrar-сервер будет принимать соединения (по умолчанию 5000).
Установить ipадрес для приема соединений от медиасервера:
выполняется в CoCon
/system/media/registrar/set private core1@ecss1 listen-ip 10.0.20.41 /system/media/registrar/set private core1@ecss1 listen-ip 10.0.20.41 Private parameter listen-ip set to 10.0.20.41 at node core1@ecss1.
выполняется в CoCon
/system/media/registrar/set private core1@ecss2 listen-ip 10.0.20.42/system/media/registrar/set private core1@ecss2 listen-ip 10.0.20.42 Private parameter listen-ip set to 10.0.20.42 at node core1@ecss2.
/system/media/registrar/info Common parameters: ┌───────────────────────────┬───────┐ │ Parameter │ Value │ ├───────────────────────────┼───────┤ │ registration-timeout, sec │ 180 │ └───────────────────────────┴───────┘ Private parameters: ┌─────────────┬─────────┬───────────┬────────────┬─────────────┐ │ Node │ Status │ Is-active │ Listen-ip │ Listen-port │ ├─────────────┼─────────┼───────────┼────────────┼─────────────┤ │ core1@ecss1 │ active │ true │ 10.0.20.41 │ 5000 │ │ core1@ecss2 │ active │ true │ 10.0.20.42 │ 5000 │ └─────────────┴─────────┴───────────┴────────────┴─────────────┘
После того как все сервисы будут запущены, ноды какое-то время будут устанавливать связь. Как только все ноды загрузятся , при выполнении запроса system-status, последует вывод следующей информации:
/system-status
Checking...
┌─┬───────────────┬───────────────────────────┬───────────────────────────────┬─────────────────────┬───────┐
│ │ Node │ Release │ Erlang nodes │ Mnesia nodes │Uptime │
├─┼───────────────┼───────────────────────────┼───────────────────────────────┼─────────────────────┼───────┤
│ │core1@ecss1 │ecss-core-3.18.1.0.1656 │core1@ecss1,core1@ecss2 │not running │43m 43s│
│ │core1@ecss2 │ecss-core-3.18.1.0.1656 │core1@ecss1,core1@ecss2 │not running │47m 5s │
│ │ds1@ecss1 │ecss-ds-3.18.1.0.1656 │ds1@ecss1,ds1@ecss2 │ds1@ecss1,ds1@ecss2 │43m 43s│
│ │ds1@ecss2 │ecss-ds-3.18.1.0.1656 │ds1@ecss1,ds1@ecss2 │ds1@ecss1,ds1@ecss2 │47m 4s │
│ │md1@ecss1 │ecss-mediator-3.18.1.0.1656│md1@ecss1,md1@ecss2 │md1@ecss1,md1@ecss2 │43m 43s│
│ │md1@ecss2 │ecss-mediator-3.18.1.0.1656│md1@ecss1,md1@ecss2 │md1@ecss1,md1@ecss2 │47m 5s │
│ │mycelium1@ecss1│ecss-mycelium-3.18.1.0.1656│mycelium1@ecss1,mycelium1@ecss2│not running │43m 43s│
│ │mycelium1@ecss2│ecss-mycelium-3.18.1.0.1656│mycelium1@ecss1,mycelium1@ecss2│not running │47m 4s │
│ │sip1@ecss1 │ecss-pa-sip-3.18.1.0.1656 │sip1@ecss1,sip1@ecss2 │sip1@ecss1,sip1@ecss2│43m 43s│
│ │sip1@ecss2 │ecss-pa-sip-3.18.1.0.1656 │sip1@ecss1,sip1@ecss2 │sip1@ecss1,sip1@ecss2│47m 5s │
└─┴───────────────┴───────────────────────────┴───────────────────────────────┴─────────────────────┴───────┘
All services are started.
Active media resource selected list specific:
┌─────────────┬───────────┬─────────────┬───────────┬───────────┐
│ Node │ MSR │ MSR │ Cc-status │ Cc-uptime │
│ │ │ version │ │ │
├─────────────┼───────────┼─────────────┼───────────┼───────────┤
│ core1@ecss1 │ msr.ecss1 │ 3.18.1.0.10 │ connected │ 00:42:49 │
│ │ msr.ecss2 │ 3.18.1.0.10 │ connected │ 00:42:48 │
│ core1@ecss2 │ msr.ecss1 │ 3.18.1.0.10 │ connected │ 00:43:38 │
│ │ msr.ecss2 │ 3.18.1.0.10 │ connected │ 00:46:27 │
└─────────────┴───────────┴─────────────┴───────────┴───────────┘
Alarms list on md1:
┌──────────────┬───────────────┬───────────────┬────────────────────┬────────────────────┬────────────────────┬────────────────────────────────────────────────────────────┐
│ Date │ Severity │ Location │ Cause │ Class │ Instance │ Message │
├──────────────┼───────────────┼───────────────┼────────────────────┼────────────────────┼────────────────────┼────────────────────────────────────────────────────────────┤
└──────────────┴───────────────┴───────────────┴────────────────────┴────────────────────┴────────────────────┴────────────────────────────────────────────────────────────┘
Selected: 0
Total: 0В примере выше видно, что ноды вошли в кластер и MSR зарегистрировались на ноде ecss-core.
Создание и настройка группы SIP-IP-адресов (IP-set)
IP-set — совокупность одного или нескольких IP-адресов из одной подсети и списка слушающих UDP/TCP-портов, которые будут открыты SIP-адаптером на данных адресах.
Произведите настройку адаптера SIP согласно ТЗ (команды выполнить в CoCon):
выполняется в CoCon
/cluster/adapter/sip1/sip/network/set ip_set test_set node-ip node = sip1@ecss1 ip = 10.0.20.31/cluster/adapter/sip1/sip/network/set ip_set test_set node-ip node = sip1@ecss1 ip = 10.0.20.31 Property "ip_set" successfully changed from: to test_set: no ports set test_set: sip1@ecss1 10.0.20.31 test_set: dscp 0.
выполняется в CoCon
/cluster/adapter/sip1/sip/network/set ip_set test_set node-ip node = sip1@ecss2 ip = 10.0.20.32/cluster/adapter/sip1/sip/network/set ip_set test_set node-ip node = sip1@ecss2 ip = 10.0.20.32 Property "ip_set" successfully changed from: test_set: no ports set test_set: sip1@ecss1 10.0.20.31 test_set: dscp 0 to test_set: no ports set test_set: sip1@ecss1 10.0.20.31 test_set: sip1@ecss2 10.0.20.32 test_set: dscp 0.
выполняется в CoCon
/cluster/adapter/sip1/sip/network/set ip_set test_set listen-ports list = [5060]/cluster/adapter/sip1/sip/network/set ip_set test_set listen-ports list = [5060]
Property "ip_set" successfully changed from:
test_set: no ports set
test_set: sip1@ecss1 10.0.20.31
test_set: sip1@ecss2 10.0.20.32
test_set: dscp 0
to
test_set: 5060
test_set: sip1@ecss1 10.0.20.31
test_set: sip1@ecss2 10.0.20.32
test_set: dscp 0
Создание Домена и подключение IP-set
Создайте Домен (виртуальную АТС) и присвойте ему созданную выше группу (IP-set) настроек SIP-адаптера (команды выполняются в CoCon):
выполняется в CoCon
/domain/declare test_domain --add-domain-admin-privileges --add-domain-user-privileges /domain/declare test_domain --add-domain-admin-privileges --add-domain-user-privileges New domain test_domain is declared
выполняется в CoCon
/domain/test_domain/sip/network/set ip_set [test_set] /domain/test_domain/sip/network/set ip_set [test_set]
Property "ip_set" successfully changed from:
[]
to
["test_set"].
Добавление услуг
Разрешить оператору Домена (виртуальной АТС) "test_domain" управлять всеми услугами :
выполняется в CoCon
/cluster/storage/ds1/ss/access-list add test_domain */cluster/storage/ds1/ss/access-list add test_domain * Supplementary services successfully added in the domain test_domain.
Для возможности применения пакета услуг у абонентов сразу после создания, необходимо настроить политику применения лицензионных пакетов услуг (детальную информацию вы можете посмотреть здесь )
Создать политику применения лицензии с именем -"new_sub"
выполняется в CoCon user/pw admin/password
/domain/test_domain/ss/licence/politics/declare new_sub "Задаются при создании абонента"Задать имя пакета услуг дополнительных сервисов, для этого использовать следующие команды :
выполняется в CoCon user/pw admin/password
/cluster/storage/ds1/licence/show-licence 1нас интересует следующая информация :
/cluster/storage/ds1/licence/show-licence 1
SSW ID < Имя SSW ID >
Description Лицензия для тестирования.
. . .
Supplementary Services licence package(s)
name 'ECSS-FULL+'
limit 600000
description "Весь пакет услуг"
SS list [1,2,3,4,5]
. . .
имя пакета услуг в примере "ECSS-FULL+".
Добавить в созданную политику пакет лицензионных услуг с именем "ECSS-FULL+", именно так он описан в лицензии:
выполняется в CoCon user/pw admin/password
/domain/test_domain/ss/licence/politics/package-add new_sub ECSS-FULL+ Пакет добавлен, но в настоящий момент политика не активна (не может быть применена к абоненту). Для активации политики new_sub выполнить следующую команду:
выполняется в CoCon user/pw admin/password

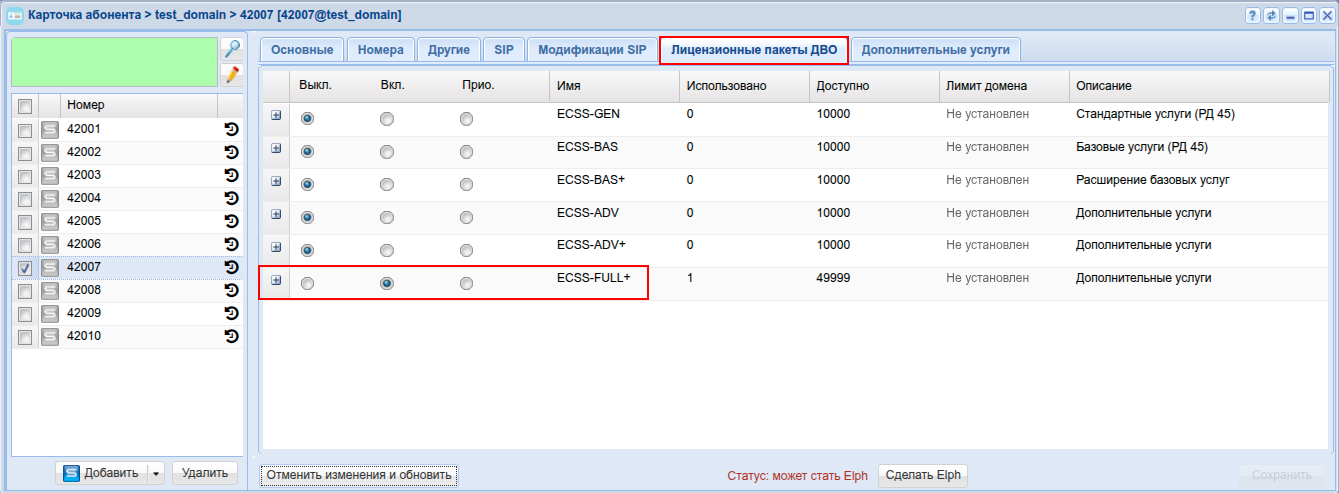

/domain/test_domain/ss/licence/politics/activate new_subТеперь при создании абонентов можем использовать дополнительные услуги.
