Настройка DHCP-сервера

Для взаимодействия с «Autoprovision (AuP)» телефонному аппарату необходимо указать IP-адрес сервера AuP. Телефон получает IP-адрес с помощью опции 66 DHCP.

В качестве примера приведена конфигурация dnsmasq:

/etc/dnsmasq.conf:
Пример:
##############YEALINK###############
interface=enp2s0 #сетевой интерфейс который слушает/раздает IP и DHCP опции
dhcp-mac = set:yealink, 80:5e:c0:*:*:* #маска MAC, на основе которой будут выдаваться IP и DHCP опции
dhcp-range=tag:yealink tag:192.168.116.200,192.168.116.205,1h #диапазон IP адресов, которые будут выдаваться данным телефонам, обновление производится каждый час.
dhcp-option=3,192.168.112.1 #Третья DHCP опция
dhcp-option=tag:yealink, tag:enp2s0,66,http://192.168.116.181:80/yealink #66 DHCP опция для ТА Yealink, где 192.168.116.181 - ip AUP
dhcp-option=6,172.16.0.250

###################VP-12/15##############
dhcp-range=tag:vp, 192.168.18.24,192.168.18.30,255.255.255.0,1h #диапазон IP адресов, которые будут выдаваться данным телефонам, обновление производится каждый час.
dhcp-mac = set:vp, a8:f9:4b:*:*:* #маска MAC, на основе которой будут выдаваться IP и DHCP опция
dhcp-option=tag:vp, 43,"|5|http://192.168.116.181:80/eltex/|6|$MAC.yaml|7|firmware.bin" #43 DHCP опция для ТА VP-12/15, где 192.168.116.181 - ip AUP

###################FANVIL-X4/X6##############
dhcp-range=tag:fanvil_x, 192.168.18.32,192.168.18.40,255.255.255.0,1h #диапазон IP адресов, которые будут выдаваться данным телефонам, обновление производится каждый час.
dhcp-mac = set:fanvil_x, b8:c9:a2:*:*:* #маска MAC, на основе которой будут выдаваться IP и DHCP опции
dhcp-option=tag:fanvil_x,66,http://192.168.116.181:80/fanvil #66 DHCP опция для ТА Fanvil моделей X4 и X6, где 192.168.116.181 - ip AUP

###################FANVIL-BW320##############
dhcp-range=tag:fanvil_bw, 192.168.18.42,192.168.18.50,255.255.255.0,1h #диапазон IP адресов, которые будут выдаваться данным телефонам, обновление производится каждый час.
dhcp-mac = set:fanvil_bw, c0:a3:b2:*:*:* #маска MAC, на основе которой будут выдаваться IP и DHCP опции
dhcp-option=tag:fanvil_bw,66,http://192.168.116.181:80/fanvil/BW320/$XX:XX:XX:XX:XX:XX.txt #66 DHCP опция для ТА Fanvil модели BW320, где 192.168.116.181 - ip AUP, вместо XX:XX:XX:XX:XX:XX должен содержаться MAC-адрес конкретного ТА.

После того как телефон получит необходимую опцию, он автоматически определяется в системе во вкладке «Устройства»:

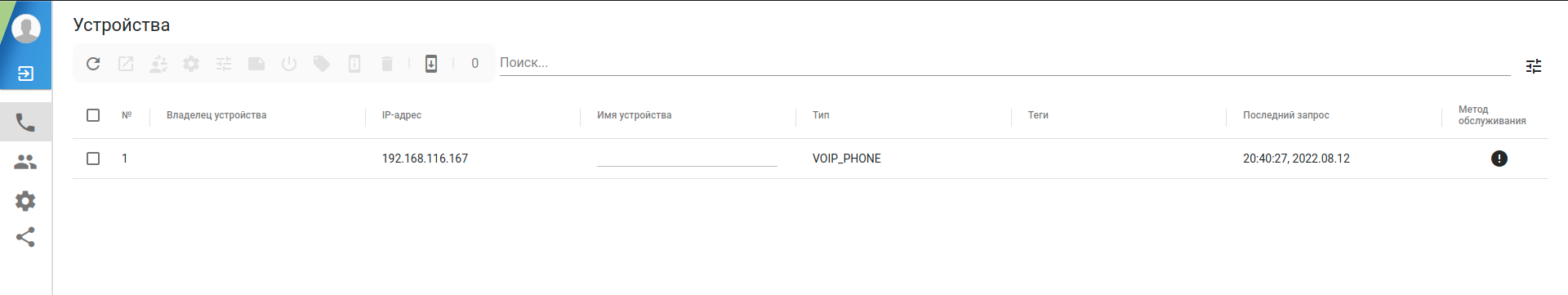

Рисунок 1 — Отображение телефона в списке сервиса «Устройства»

Создание и привязка аккаунта к устройству

Создание аккаунта

Для настройки устройства необходимо привязать к нему заранее созданный аккаунт или определить новый, для этого:

1. Перейдите на вкладку «Аккаунты » .

2. Нажмите на кнопку .

3. В появившемся диалоговом окне введите данные в поля:

  • Имя;
  • Фамилия;
  • Email (опционально).

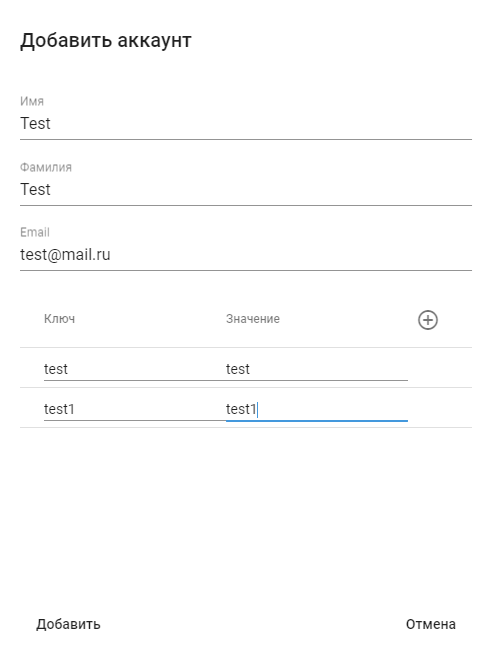

Рисунок 2 — Окно «Добавить аккаунт»


4. Также возможно сразу задать любые данные для пользователя, например: логин или пароль для SIP-аккаунта, который будет обслуживать данный телефонный аппарат (ТА).

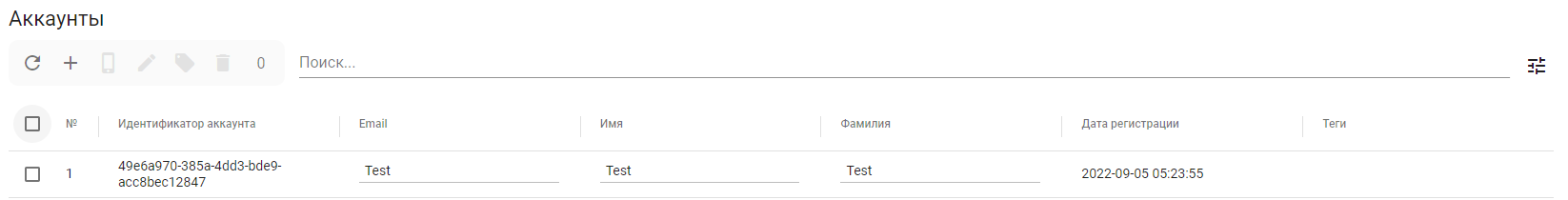

Рисунок 3 — Вкладка «Аккаунты»

Привязка аккаунта

Для привязки аккаунта к устройству выполните следующие действия:

1. Выделите необходимое устройство галочкой в ячейке перед номером строки с устройством.

Рисунок 4 — Идентификатор устройства


2. Нажмите на иконку .

3. В появившемся окне выберите необходимый аккаунт и нажмите кнопку Сменить.

Рисунок 5 — Окно «Редактировать аккаунт»


После добавления аккаунта он отобразится в колонке «Владелец устройства».

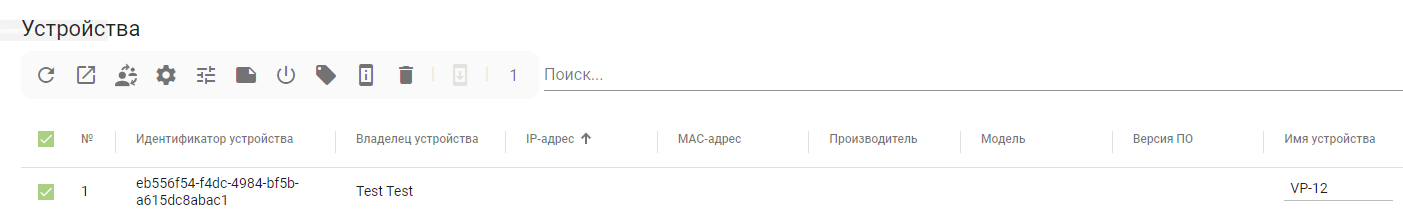

Рисунок 6 — Отображение аккаунта в колонке «Владелец устройства»

Создание конфигурации

Для создания конфигурации необходимо перейти на вкладку сервиса «Граф конфигурационных параметров» (более подробно в разделе Сервис конфигурации параметров), создать новый поток и разместить на нем следующие компоненты (далее узлы) в таком порядке:

1. inject (Вход).

2. get device ctx multi.

3. split (Разделение по контекстам UE).

4. switch (вендор, модели).

5. configurator.

6. join (Объединение в поток).

7. push config multi (Отправка контекста (Выход)).


Опционально доступно подключение узлов debug для более тонкой настройки.

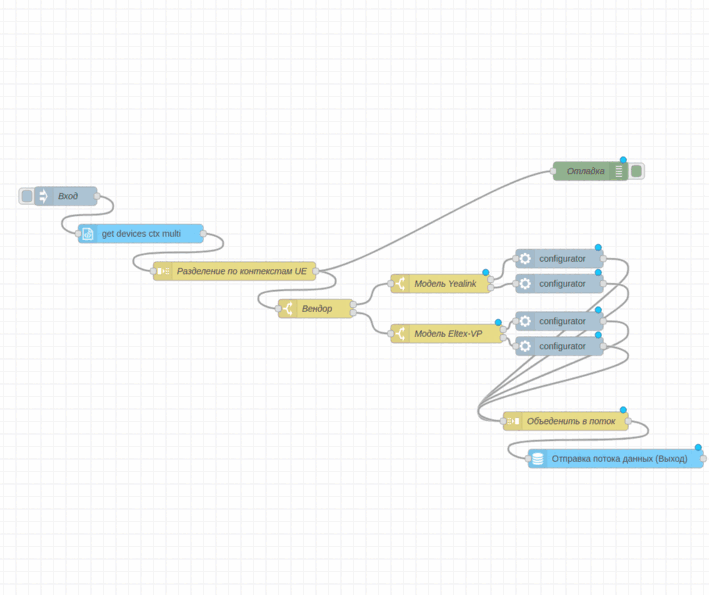

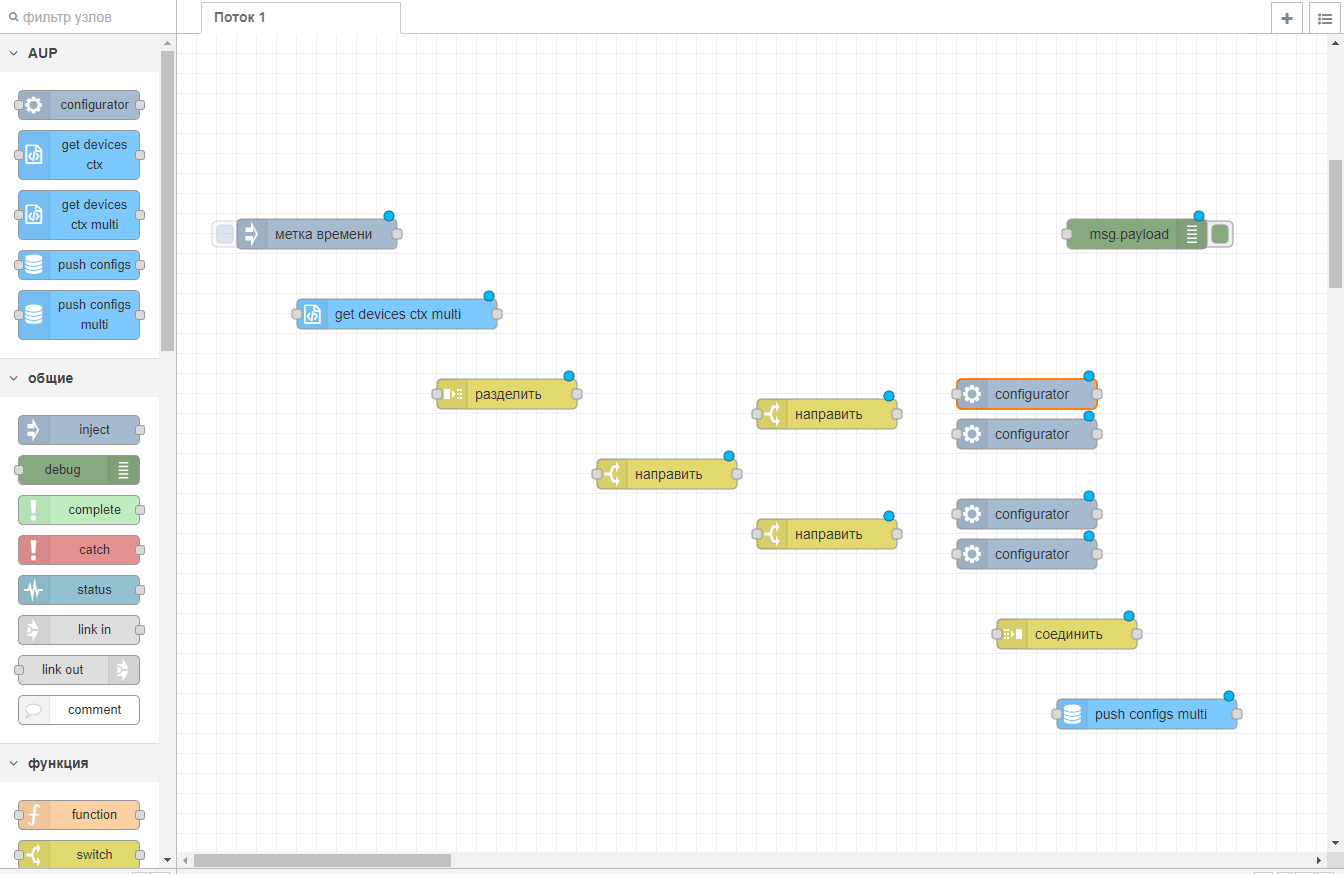

Рисунок 7 — Пример размещения компонентов конфигурации

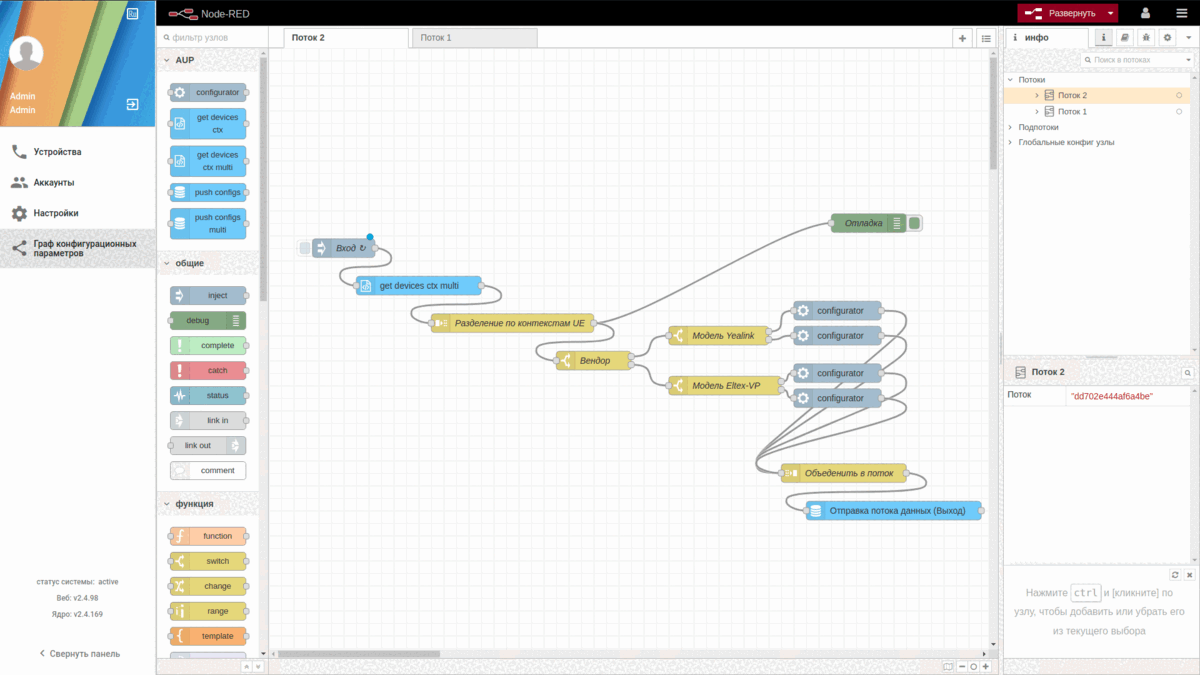

Процесс поэтапного размещения узлов конфигурации в рабочей области потока

Настройка узлов конфигурации

После расположения узлов в рабочей области потока необходимо выполнить настройку узлов в порядке их расположения.

Настройка узла «inject»

1. Откройте окно настройки узла двойным нажатием левой кнопки мыши. Оно отобразится в правой части рабочей области.

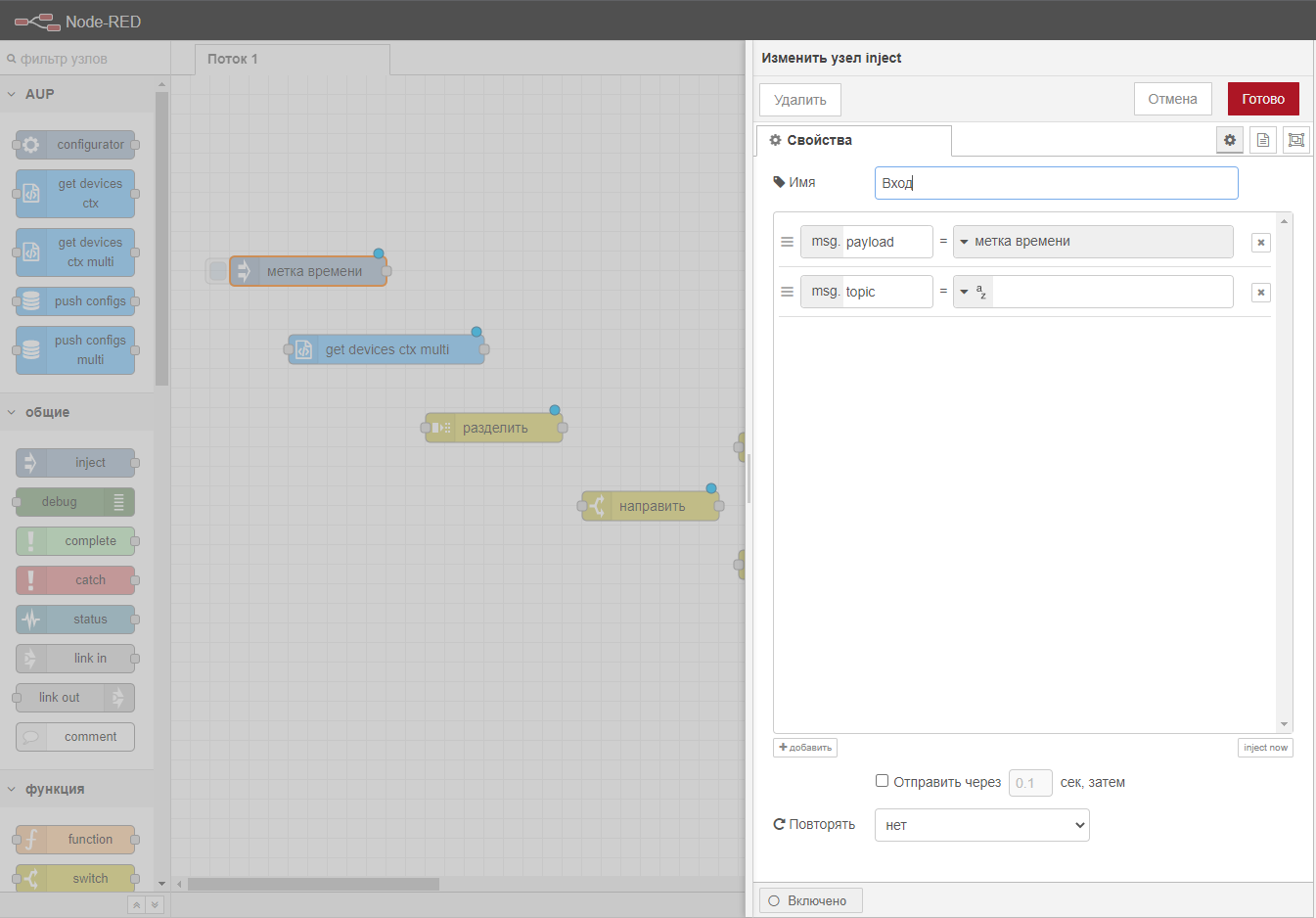

Рисунок 8 — Окно настройки узла inject

2. В настройках узла inject в поле «Имя» введите значение «Вход».

Имя — это обозначение узла для удобства взаимодействия с конфигурацией. Вы можете изменять его по своему желанию.


Рисунок 9 — Изменение имени узла Inject


3. В нижней части опционально можно выставить интервал обновления, который будет через заданные промежутки времени инициировать обновление данных конфигурации.

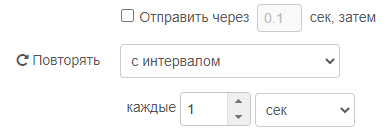

Рисунок 10 — Изменение интервала обновления данных конфигурации

4. Нажмите кнопку Готово для применения изменений.

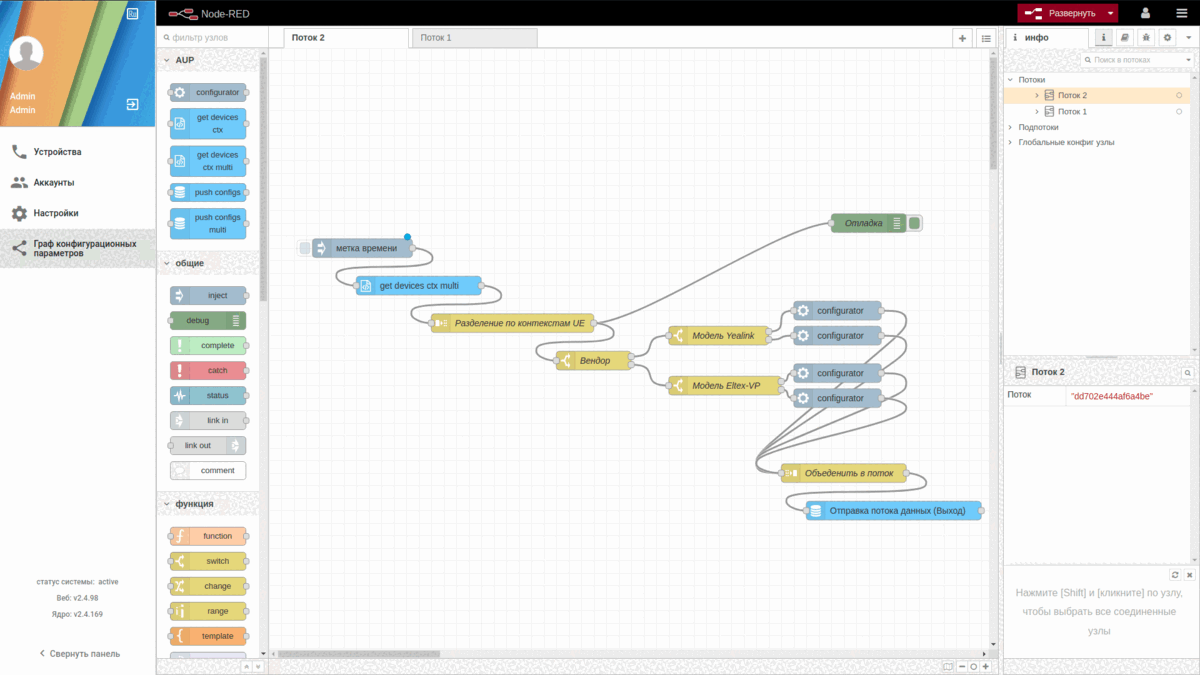

Процесс настройки узла Inject

Настройка узла «get device ctx multi»

Узел get device ctx multi должен содержать в себе список идентификаторов устройств. Для добавления устройства:

1. Сохраните конфигурацию, нажав кнопку Развернуть в правом верхнем углу.

2. Перейдите на вкладку «Устройства».

3. В столбце «Идентификатор устройства» нажмите на нужный идентификатор, тем самым скопировав его в буфер обмена.

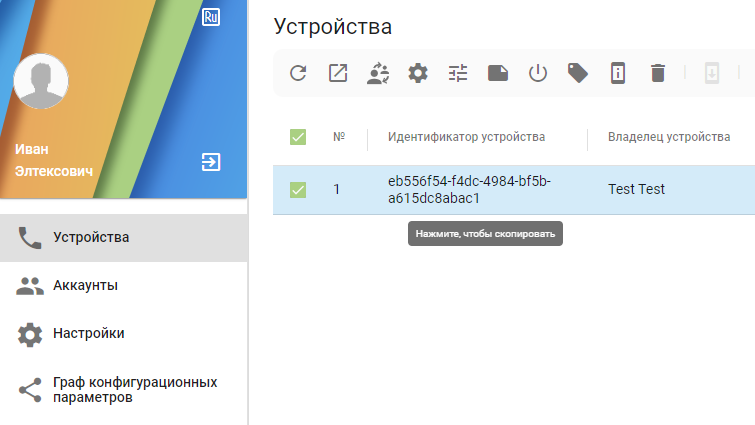

Рисунок 11 — Копирование идентификатора устройства

4. Вернитесь на вкладку «Граф конфигурационных параметров».

5. Откройте узел get device ctx multi, добавьте в его список скопированный идентификатор устройства и нажмите кнопку Добавить идентификаторы.

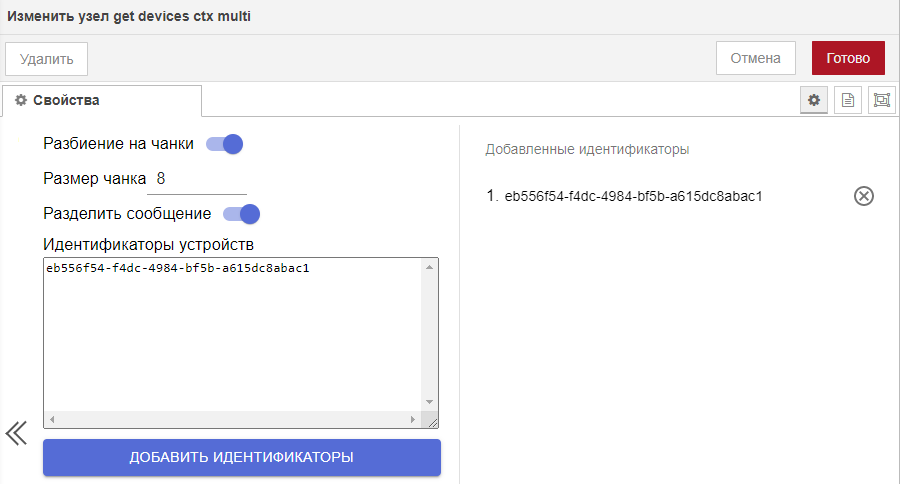

Рисунок 12 — Добавление идентификатора в список узла get device ctx multi


Процесс добавления устройства в узел получения конфигурации (get device ctx)

Настройка узла «switch»

Для настройки узла switch подключите узел отладки (debug).

Для настройки узла switch необходимо отобразить контекст на вкладке «Отладка». Для этого:

1. Нажмите на значок  и откройте вкладку «Отладка» (в правом верхнем углу).

2. Нажмите кнопку Развернуть.

3. Нажмите на квадратную область слева от узла inject.


Рисунок 13 — Область активации узла inject


4. Если все сделать правильно, то появится сообщение Успешно отправлено, а на вкладке «Отладка» появится текущий контекст устройства.

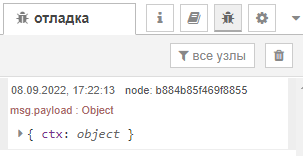

Рисунок 14 — Окно «Отладка»

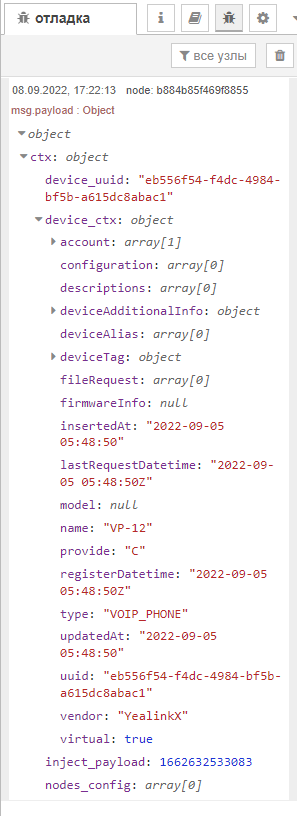

5. Раскройте контекст и найдите параметр «vendor».


Рисунок 15 — Отображение параметра «vendor»


6. Нажмите на кнопку Копировать путь .

7. Вставьте скопированный путь в параметр «Свойство» (например, payload.ctx.device_ctx.vendor) узла switch. Также в данном окне можно настроить «Имя» узла, а затем на вкладке «Внешний вид» присвоить имена для выходных портов узла.

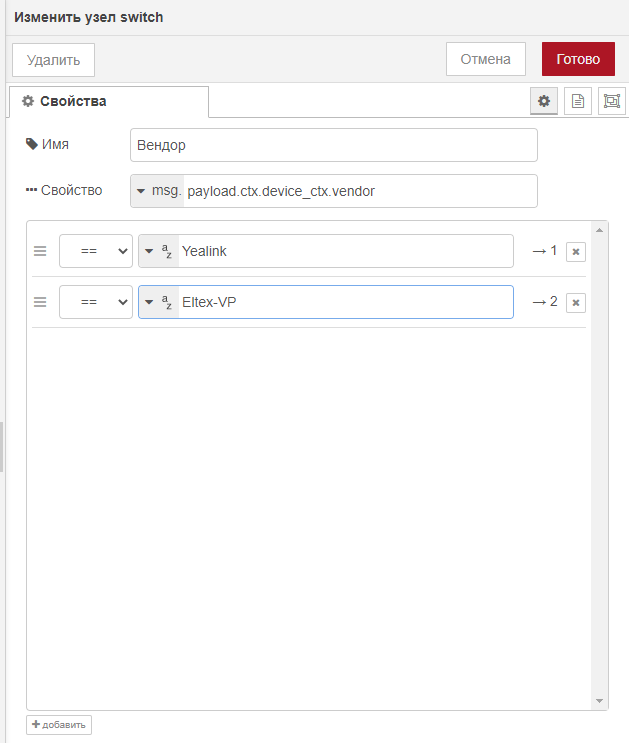

Рисунок 16 — Окно настроек узла switch


8. Аналогичным образом настраиваются switch-узлы для моделей телефонов. В качестве ключа в контексте используется параметр «model».


Узел configurator настраивает конкретные модели телефонов. Более подробная настройка описана в следующих разделах.

Узлы split, join и push configs в настройке не нуждаются.

Процесс настройки узла switch (на примере «Вендор»)

Настройка обновления ПО ТА

Для обновления программного обеспечения удаленно необходимо:

1. Перейдите на вкладку Настройки → Файлы ПО и нажмите кнопку Добавить ПО .

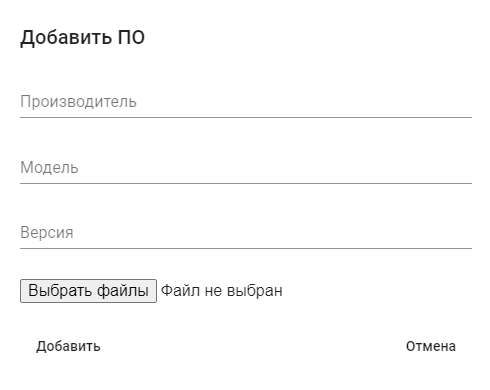

Рисунок 17 — Окно «Добавить ПО»


2. В диалоговом окне необходимо определить принадлежность данного файла к производителю, модели телефона, ввести вручную версию ПО, а также выбрать файл для его загрузки на сервер AuP. Если загрузка прошла успешно, в списке на вкладке «Файлы ПО» появится новая строчка.

3. На вкладке сервиса «Граф конфигурационных параметров» откройте узел configurator и в списке настройте следующие параметры:

  • AuP.Firmware.Filename;
  • AuP.FirmwareVersion;
  • AuP.Firmware.

Для обеспечения работы обновления некоторых ТА (например, Yealink) требуется указание дополнительных параметров:

  • AuP.Autoprovision.Url;
  • AuP.Autoprovison.

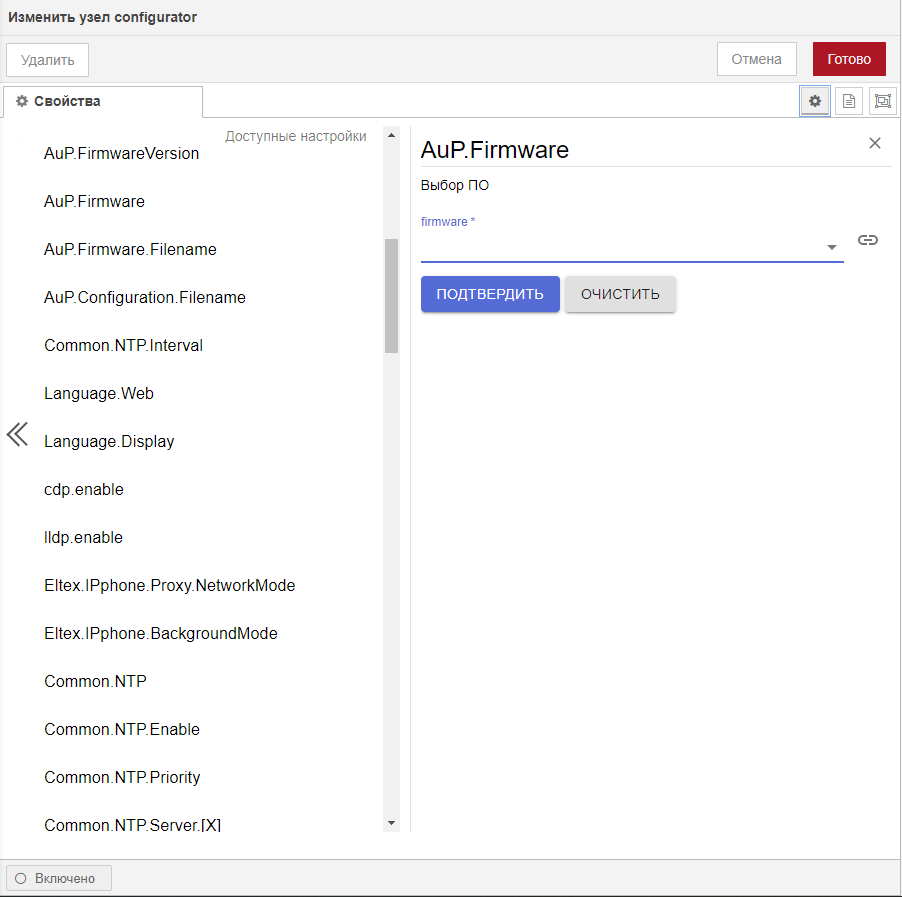

Рисунок 18 — Окно настроек узла configurator

Настройка абонентской SIP-линии

Для настройки абонентской SIP-линии ТА:

1. Перейдите на вкладку сервиса «Граф конфигурационных параметров».

2. Откройте настройки узла configurator и в списке параметров настройте группу Common.SIP или один параметр Common.SIP.Line[X].


Рисунок 19 — Настройка параметров SIP
