№ | Описание |
|---|---|
1 | Основной источник питания. |
2 | Клеммы Клемма для заземления устройства. |
3 | Съемные вентиляционные модули с возможностью горячей замены. |
4 | Место для установки резервного источника питания. |
...

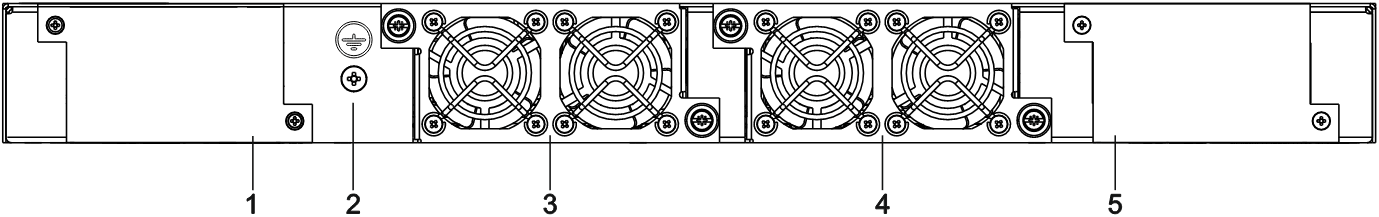

Внешний вид задней панели ESR-3200L приведен на рисунке ниже.
Рисунок 14 – Задняя панель ESR-3200L
...
№ | Описание | |
|---|---|---|
1 | Основной источник питания. | |
2 | Клемма для заземления устройства. | |
3 | Съемные вентиляционные модули с возможностью горячей замены. | |
4 | 5 | Место для установки резервного источника питания. |
...
Внешний вид задней панели ESR-3200 приведен на рисунке ниже.
Рисунок 18 – Задняя панель ESR-3200
...
Таблица 18 – Описание разъемов задней панели ESR-3200
№ | Описание | |
|---|---|---|
1 | Место для установки резервного источника Основной источник питания. | |
2 | Клемма для заземления устройства. | |
3 | Съемные вентиляционные модули с возможностью горячей замены. | |
4 | 5 | Основной источник Место для установки резервного источника питания. |
| Scroll Pagebreak |
|---|
Боковые панели устройства ESR-3200
...
Внешний вид задней панели ESR-1511 rev.B, ESR-1511, ESR-1500 приведен на рисунке 32.
Рисунок 32 – Задняя панель ESR-1511 rev.B, ESR-1511, ESR-1500
...

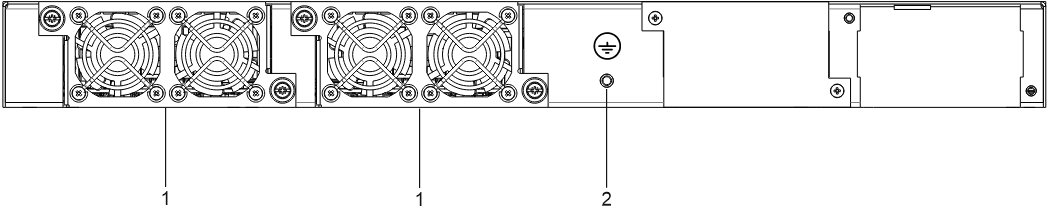

Внешний вид задней панели ESR-31 показан на рисунке 46.
Рисунок 46 – Задняя панель ESR-31
...
