При нажатии кнопки «Обновить ПО» запустится обновление всех выбранных с помощью чекбоксов зарегистрированных точек доступа при условии наличия на контроллере ПО для необходимой модели ТД. Статус процесса обновления можно увидеть при обновлении страницы. Загрузка ПО точек доступа на контроллер осуществляется в меню «Администрирование» → «ПО точек доступа».
Для каждой ТД доступно контекстное меню со следующими действиями:
...
Данный раздел содержит список зарегистрированных точек доступа, а также список точек доступа, которые получили 15 подопцию 43 опции DHCP, пришли на контроллер и ожидают регистрации.
Точки доступа
На странице отображены точки доступа, которые зарегистрированы и находятся под управлением контроллера, а также точки доступа, которые преднастроены в конфигурации, но еще не подключены к контроллеру. Параметр «Общее количество» показывает общее число зарегистрированных точек доступа и настроенных через индивидуальные настройки по MAC-адресу.
...
При нажатии кнопки «Обновить ПО» запустится обновление всех выбранных с помощью чекбоксов точек доступа при условии наличия на контроллере ПО для необходимой модели ТД. Статус процесса обновления можно увидеть при обновлении страницы. Загрузка ПО точек доступа на контроллер осуществляется в меню «Администрирование» → «ПО точек доступа».
Для каждой ТД доступно контекстное меню со следующими действиями:
...
Для каждой ТД также доступно контекстное меню с действием «Зарегистрировать».
Таблица содержит данные:
...
При использовании фильтров, параметр «Общее количество» отображает общее количество отфильтрованных записей.
Клиенты
На странице представлен журнал событий для клиентов Wi-Fi с временными метками. Журнал содержит события, информирующие о подключении/отключении клиентов, ошибках регистрации, роуминге. В параметре «Общее количество» отображается общее количество записей в журнале. При появлении большого количества записей, на странице появляется параметр "Записей на странице" с возможными значениями: 15, 50, 100, 150 и 200, а также появляется возможность переключения между страницами.
Обновление страницы происходит при нажатии на кнопку «Обновить». Кнопка
«Очистить» удаляет журнал событий.
Таблица содержит данные:
...
Обновление страницы происходит при нажатии на кнопку «Обновить». Кнопка
«Очистить» удаляет журнал событий.
Таблица содержит данные:
...

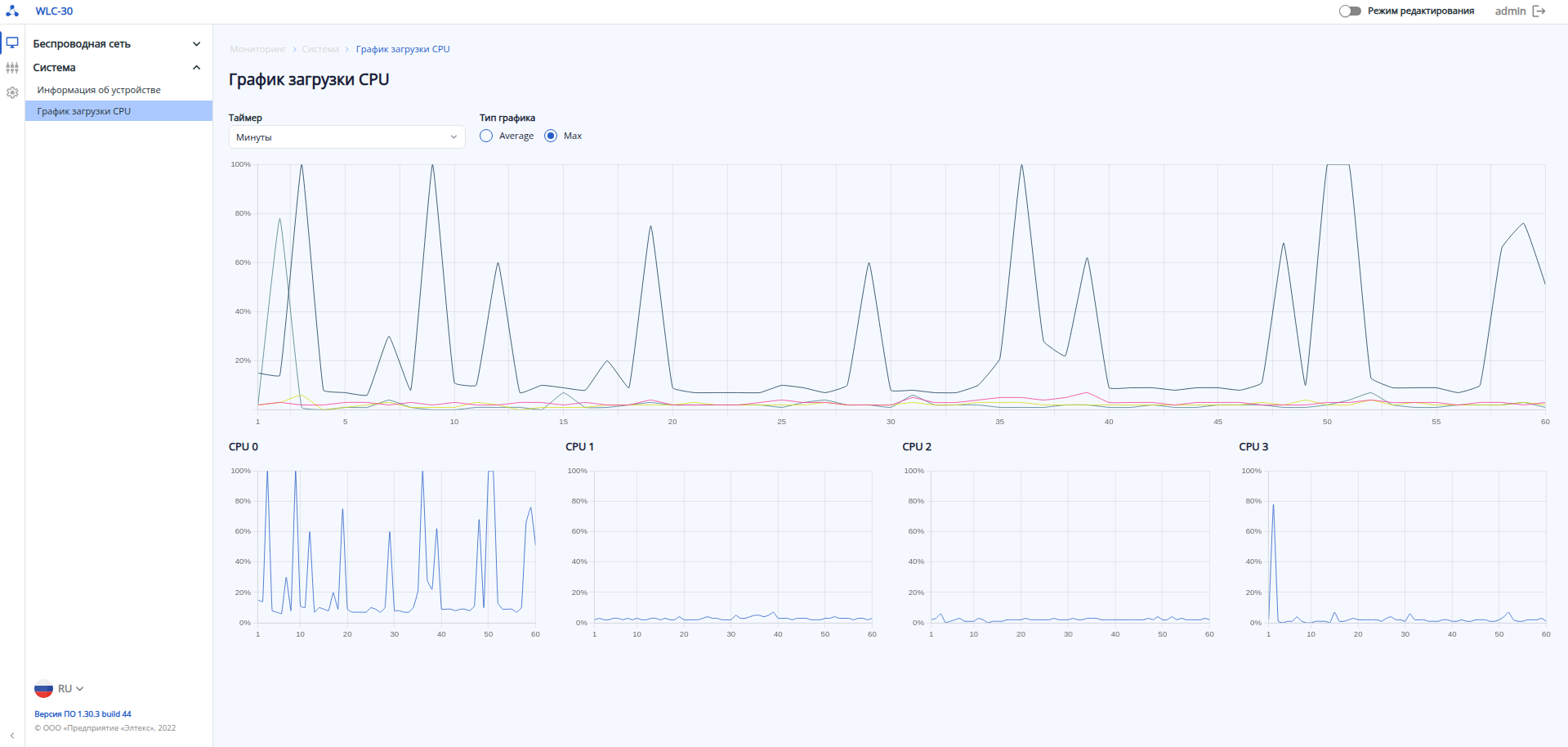

На странице представлен общий график загрузки всех CPU устройства, а также индивидуальные графики для каждого CPU.
В параметре "Таймер" осуществляется выбор единиц измерения периода времени, за который отображается график: секунды, минуты, часы. Параметр "Тип графика" определяет, какие значения будут отображаться на графике – средние за период или максимальные.
...
Для внесения изменений в конфигурацию необходимо включить режим редактирования переключателем на верхней панели страницы, по умолчанию данный режим отключен. После включения режима редактирования станет доступно изменение параметров.
Scroll Pagebreak
...

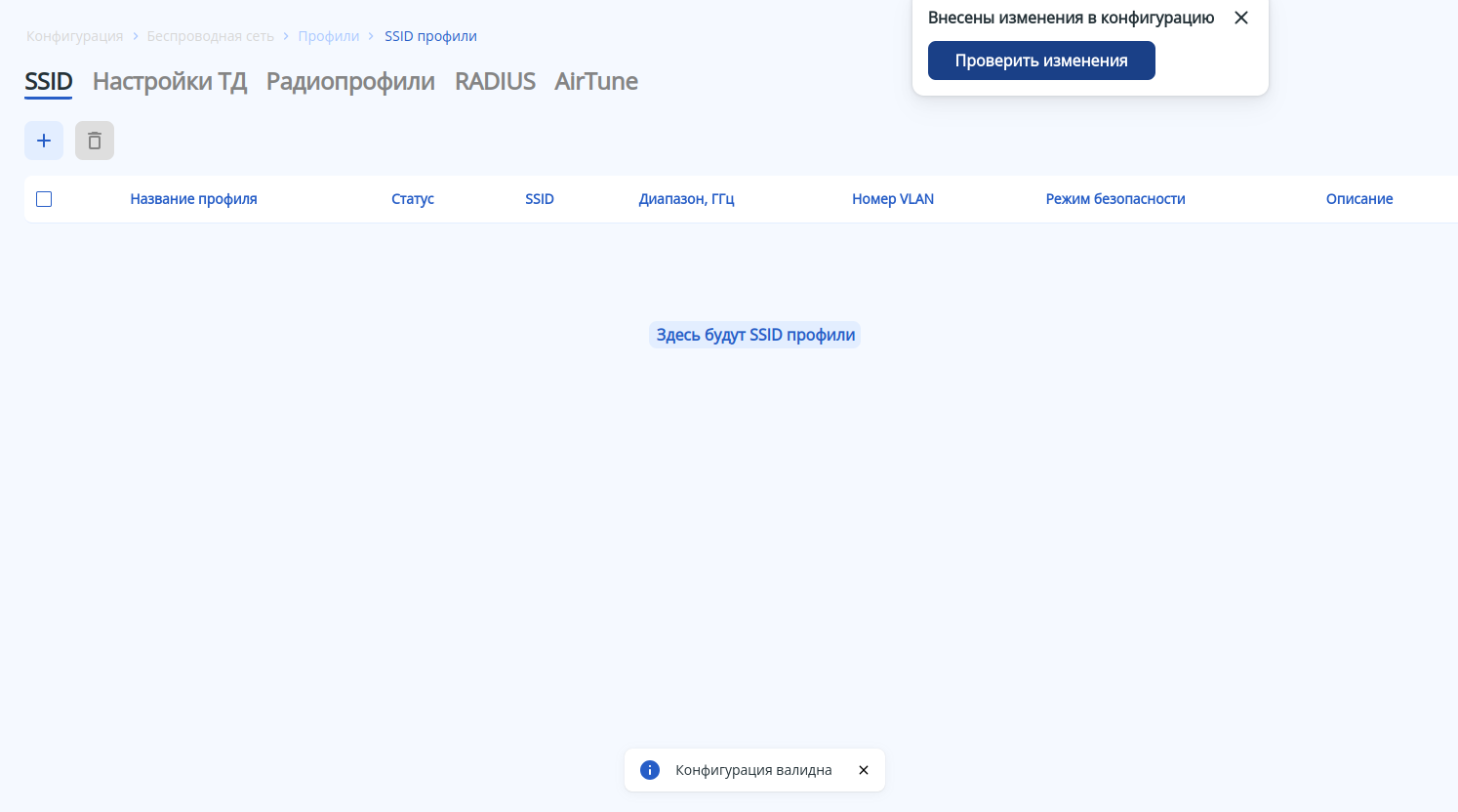

Если конфигурация корректна, то после нажатия на кнопку «Проверить изменения» отобразится сообщение «Конфигурация валидна».
Если конфигурация не валидна, то проверка покажет, какие ошибки присутствуют в конфигурации.
...
Примеры представлены на рисунках ниже:

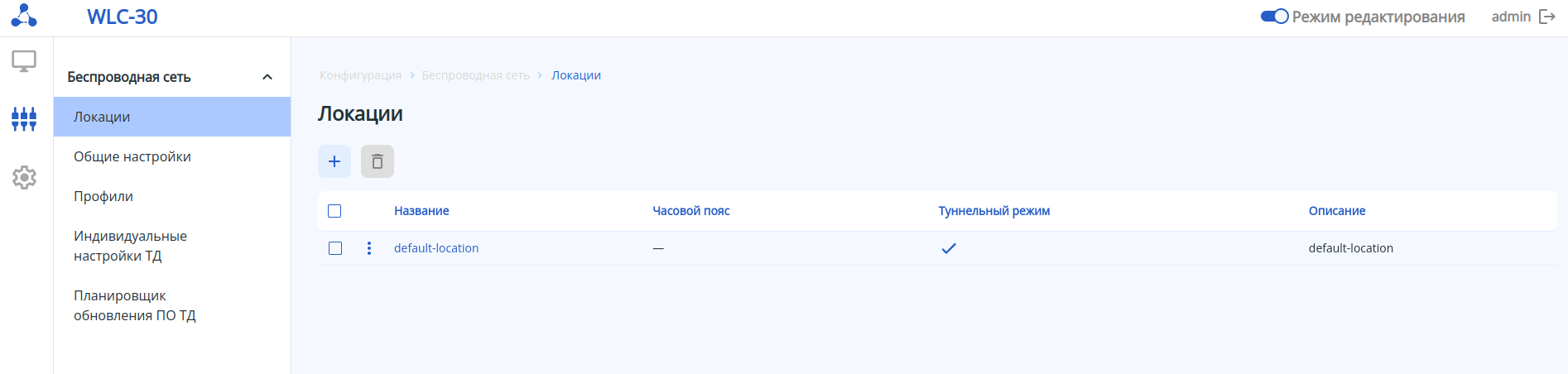

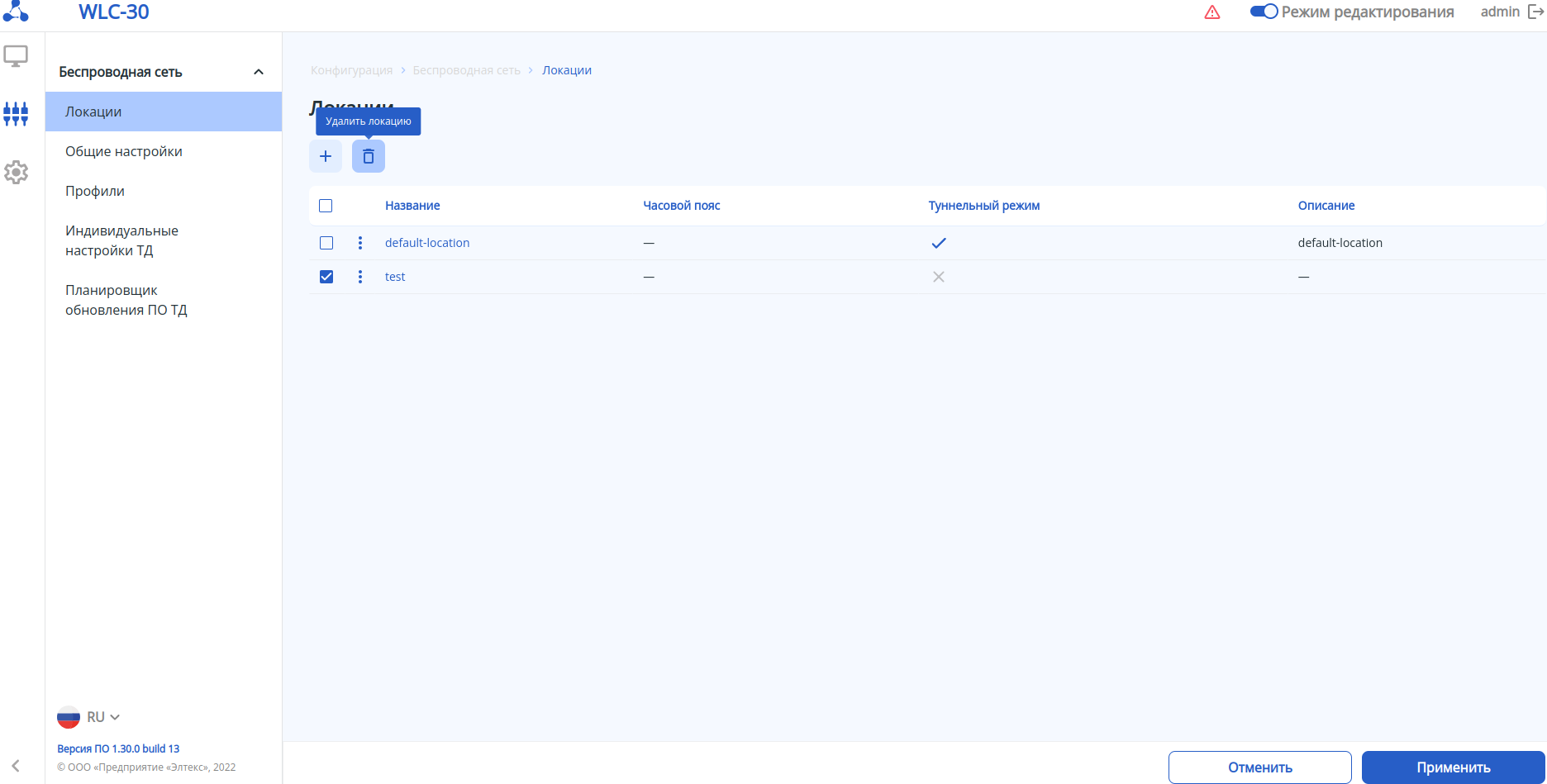

Меню «Беспроводная сеть»
...
- Название локации
- Часовой пояс
- Статус работы туннельного режима
- Описание локации
Для редактирования существующей локации нажмите на ее название в списке. Настройка локации разделена на несколько шагов, выполнять шаги можно в произвольном порядке.
В заводской конфигурации создана локация с названием «default-location» со следующими настройками:
- Описание: default-location;
- Туннелирование клиентского трафика: включено;
- Подсети точек доступа: ТД любой подсети будут конфигурироваться по настройкам этой локации;
- Настройки ТД: выбран профиль default-ap;
- SSID-профили: выбран профиль default-ssid с Enterprise авторизацией на локальном сервере RADIUS;
- Радиопрофили: выбраны профили default_2g и default_5g;
- Профиль AirTune: выбран профиль default_airtune.
Настройки локации
Данный шаг содержит общие настройки для локации:
...
- Название – название подсети. По умолчанию название генерируется автоматически, при необходимости его можно изменить;
- Подсеть точек доступа – подсеть ТД, параметр является обязательным. Если адрес точки доступа принадлежит указанной подсети, то точка доступа при регистрации попадет в данную локацию и будет сконфигурирована согласно набору включенных в локацию профилей конфигурации. Одна и та же подсеть не может быть настроена для разных локаций. Использование подсети 0.0.0.0/0 позволяет добавить в данную локацию точки доступа из любой подсети, кроме тех, для которых локация определена через индивидуальные настройки;
- Описание – описание для подсети.

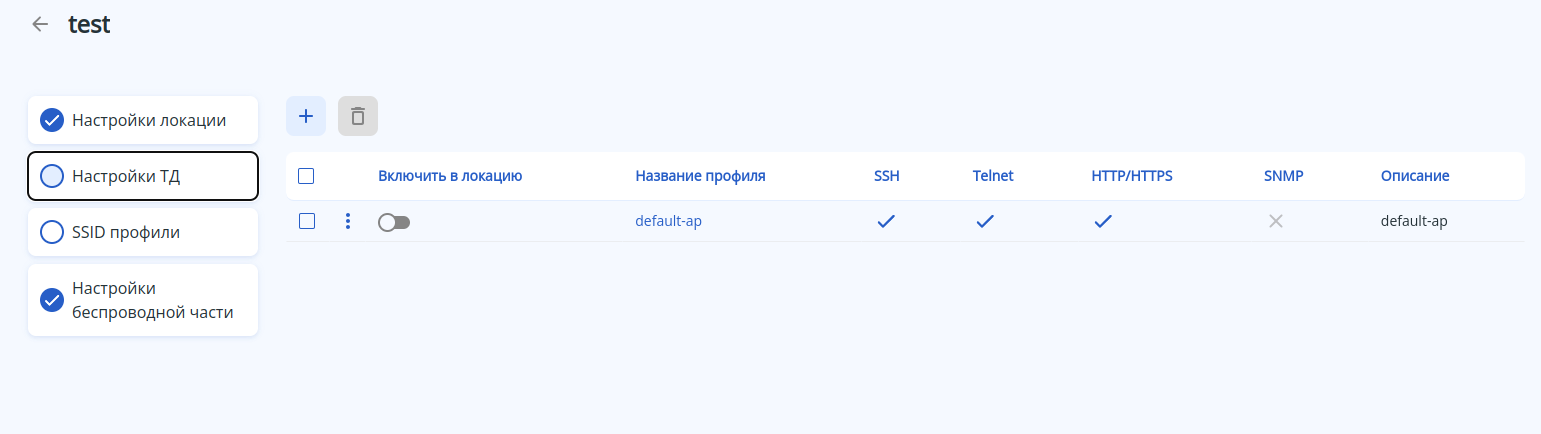

Настройки ТД
На данном шаге в локацию добавляется профиль с настройками ТД. Наличие данного профиля в локации является обязательным.
...
| Scroll Pagebreak |
|---|

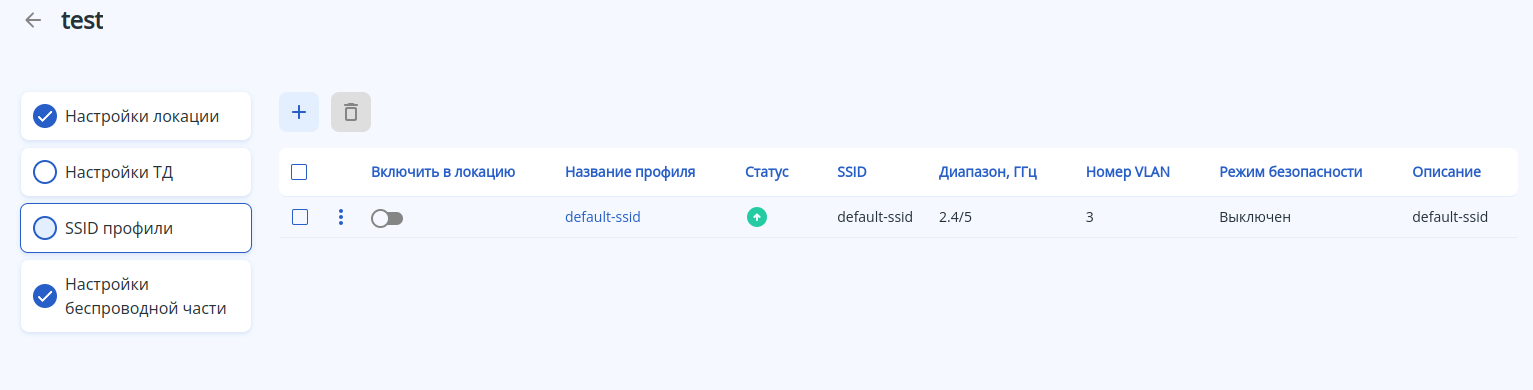

SSID-профили
В локацию может быть добавлен один или несколько SSID-профилей. Для этого используется переключатель «Включить в локацию».
...

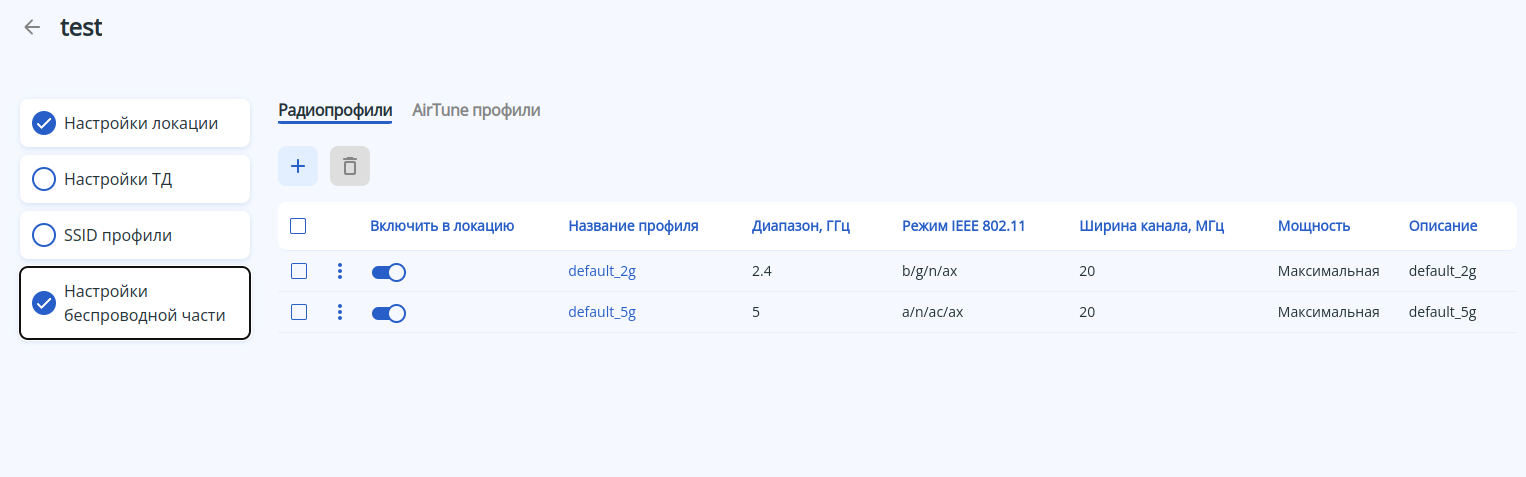

Настройки беспроводной части
Для добавления в локацию радиопрофилей и AirTune-профилей используются переключатели «Включить в локацию».
...
| Информация |
|---|
Для редактирования общих настроек должен быть включен режим редактирования. |

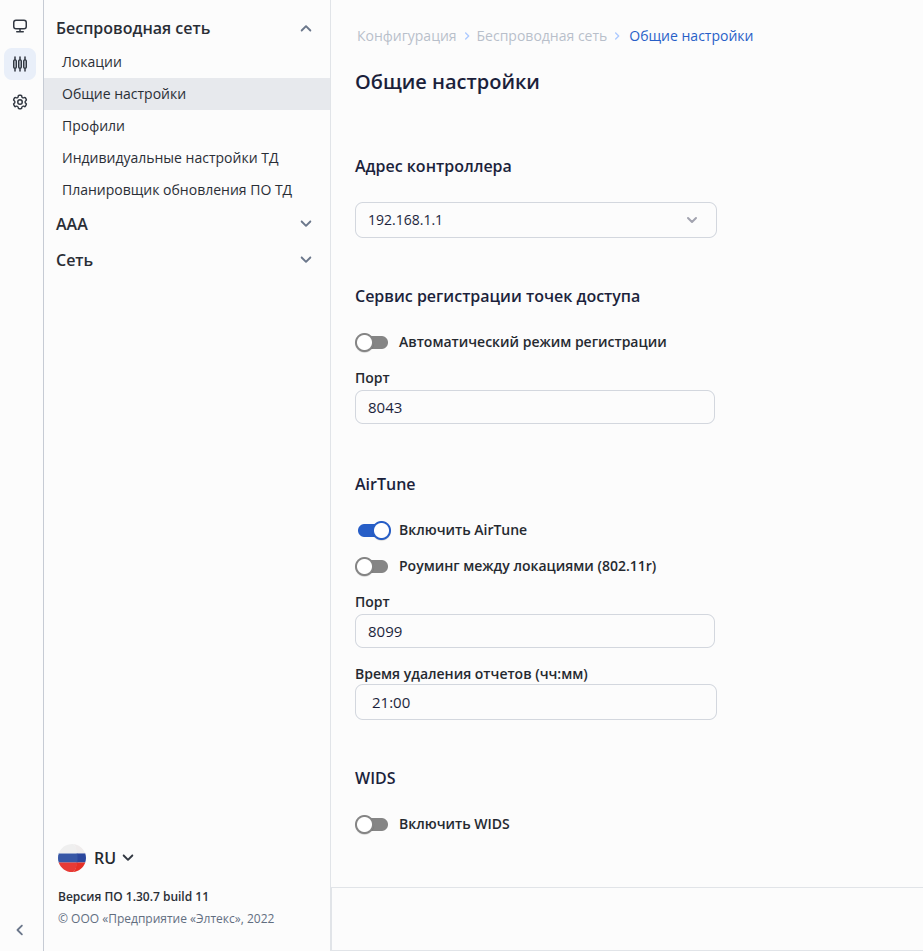

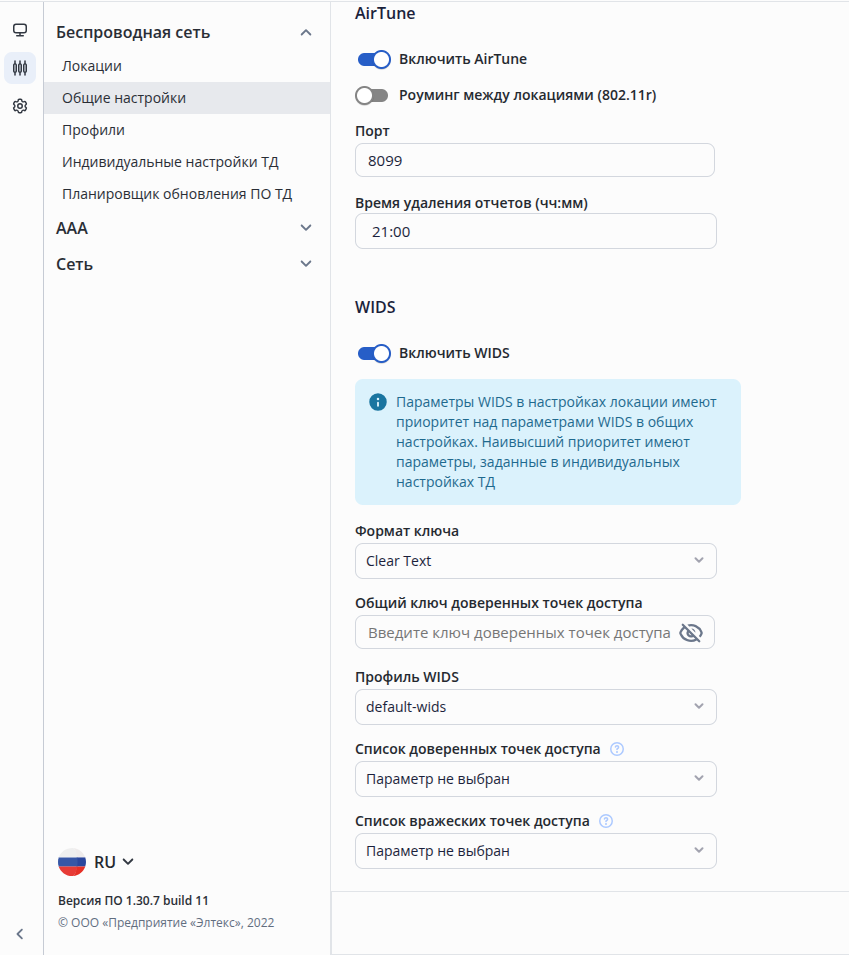

В заводской конфигурации общие настройки имеют следующие значения:
...
- Включить AirTune – глобальная активация работы сервиса AirTune. Значение по умолчанию: отключено;
Роуминг между локациями (802.11r) - позволяет отправку ключей для роуминга стандарта 802.11r. между локациями. Значение по умолчанию: отключено;
- Порт – порт, на котором работает сервис AirTune. Значение по умолчанию: 8099. Возможные значения: от 1024 до 65535;
- Время удаления отчетов (чч:мм) – время, в которое отчеты оптимизации будут удаляться. Задается в формате чч:мм, где первые две цифры – это часы, вторые – минуты. Значение по умолчанию: 21:00.
| Предупреждение |
|---|
Для работы сервиса WIDS требуется наличие соответствующей лицензии. |
...
| Информация |
|---|
Списки MAC-адресов могут быть заданы на трех уровнях конфигурации: в общих настройках, в локации и в индивидуальных настройках ТД. Приоритет применения списков на точку доступа следующий: индивидуальные настройки ТД, настройки локации, общие настройки. В случае задания на одном уровне только списка одного вида (доверенных или вражеских ТД), противоположный список будет использован со следующего уровня в порядке приоритета. Например, если в индивидуальных настройках точки доступа задан только список вражеских ТД, то список доверенных ТД будет взят из настроек локации. Если он не задан в локации, то будет взят из общих настроек. Если требуется задать пустой список, то необходимо создать пустую группу MAC-адресов и использовать ее на нужном уровне конфигурации. |
...
После настройки параметров сохраните, а затем примените конфигурацию с помощью соответствующих кнопок. При необходимости отмените изменения и удалите их с помощью кнопок «Сбросить» и «Отменить».
...
- Название профиля;
- Статус работы автоматической оптимизации каналов (DCA);
- Статус работы автоматической оптимизации мощности (TCP);
- Триггер срабатывания оптимизации;
- Время, заданное для оптимизации;
- Описание профиля.
Для того чтобы внести изменения в существующий профиль, нажмите на его название. Откроется страница с настройками профиля.
...

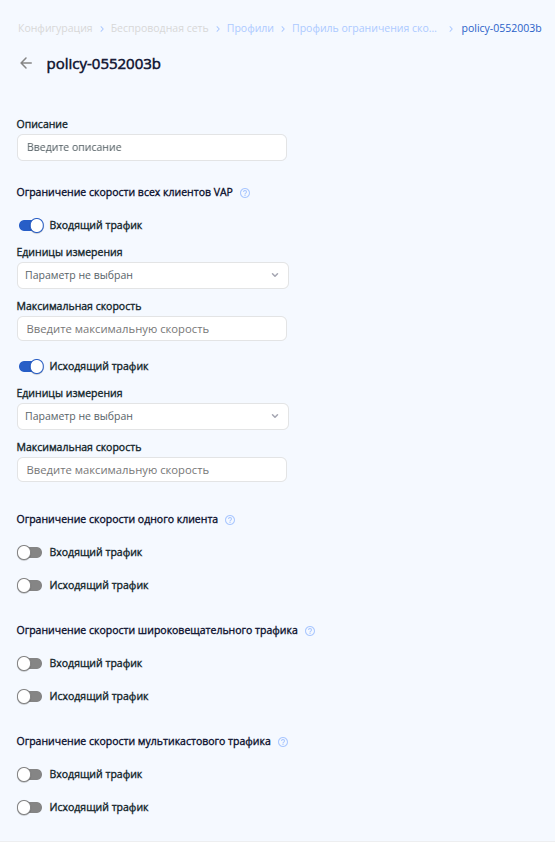

Профиль ограничения скорости
Страница содержит:
...
| Информация |
|---|
Для создания, удаления и редактирования настроек должен быть включен режим редактирования. |
...
Страница настроек содержит следующие параметры:
...
В таблице NAS содержатся следующие параметры:
- NAS
- Подсеть
Для того чтобы внести изменения в существующий NAS, нажмите на его название. Откроется окно с настройками NAS.
...
