Начиная с версии 2.3 в В системе управления ECCM поддерживается мониторинг устройств БШПД-сети (FBWA). Оборудование данного типа предназначено для организации беспроводной связи на большие расстояния (от сотен метров до нескольких километров) с использованием направленных антенн.
| Информация |
|---|
Поддержаны устройства WB-3P-PTP2, WB-3P-PTP5, WB-3P-PTP6, WOP-3ax-LR5, WOP-3ax-LR6, WB-3P-LR5, WB-3P-LR6. Мониторинг беспроводных клиентов доступен c версии ПО 2.4.0. |
...
В дереве объектов перейдите на корневую группу, группу с группами или пустую группу и нажмите кнопку
("Добавить объект"). В открывшемся меню кнопки выберите пункт "Добавить группу".

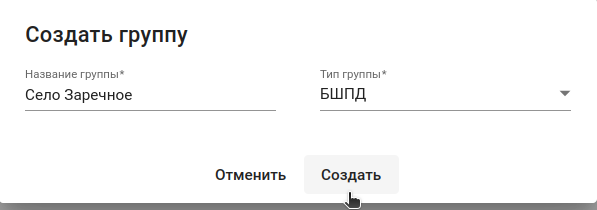

В диалоговом окне "Создать группу" укажите название группы, выберите тип "БШПД" и нажмите кнопку "Создать".
Добавление устройств
...
В дереве объектов перейдите на пустую группу БШПД и нажмите кнопку кнопку ("Добавить объект"). В открывшемся меню выберите пункт "Добавить точку доступа":
Откроется окно "Добавить точку доступа":
...
Описание полей:
- Диапазон — поле для указания диапазона адресов. Поддерживает ввод в различных форматах. Примеры диапазонов:
- 10.25.96.1-90
- 10.25.96-97.1-90
- 10.25.96.1-10.25.96.90
- 10.25.96.10
10.25.96.1/24
Примечание Из указанного в поле диапазона будет обработано ограниченное количество устройств, по умолчанию лимит выставлен на 8192 адреса.
- Версия SNMP — выпадающий список с возможностью выбора версии протокола. Поддерживаются протоколы V1, V2C, V3;
- Порт SNMP — по умолчанию используется порт 161, но можно указать иное значение;
- Таймаут обнаружения устройств, мс — таймаут на обнаружение устройств;
- Communities — пароль для доступа к SNMP;
- Поиск — кнопка для выполнения запроса поиска устройств после заполнения формы.
...
В дереве объектов перейдите на непустую группу БШПД и нажмите кнопку ("Добавить объект"). В открывшемся меню выберите пункт "Добавить клиентов":

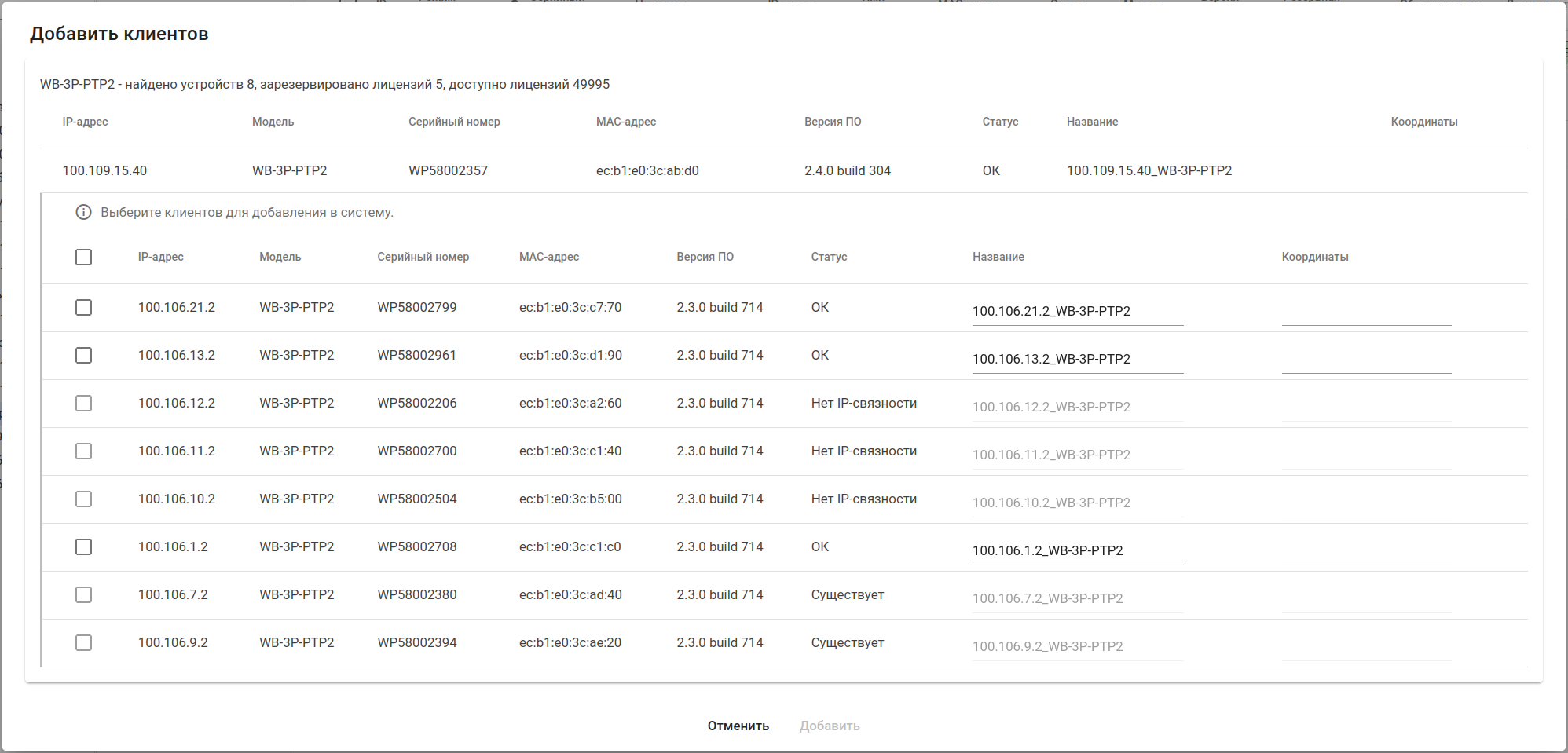

Откроется окно "Добавить клиентов":
Таблица клиентов формируется путем SNMP-опроса точки доступа, находящейся в группе, на наличие подключенных к ней клиентов. В первой строке таблицы указывается информация о точке доступа, далее указываются подключенные к ней клиенты.
...

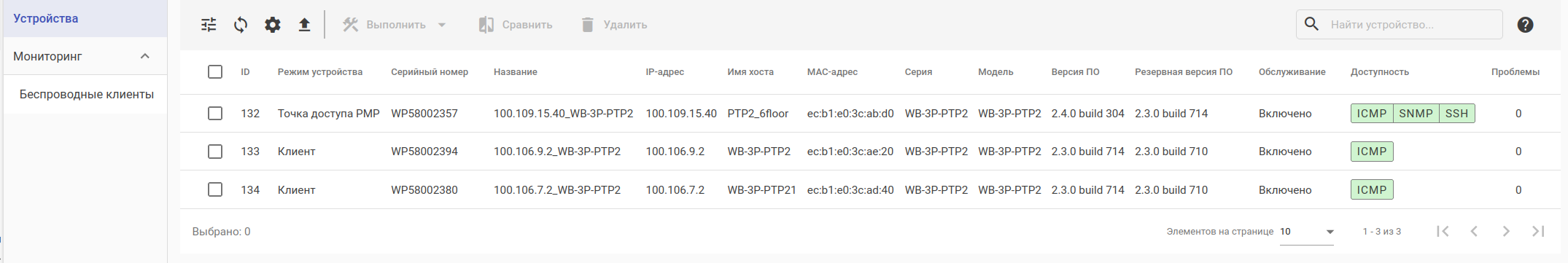

В таблице устройств отображаются БШПД-устройства: точка доступа и ее клиенты, добавленные в систему. Полный список клиентов, подключенных к точке доступа данной группы БШПД, но не добавленных в систему, можно посмотреть во вкладке "Мониторинг" → "Беспроводные клиенты".
На странице доступны:
...
| Примечание |
|---|
Мониторинг клиентов доступен в режиме "Точка доступа" для БШПД-устройств с версией ПО 2.4.0 и новее. В случае отсутствия доступа до ТД точки доступа по протоколу SNMP клиенты такого устройства не будут отображаться в таблице. |
| Информация |
|---|
Информация о клиентах собирается и обновляется согласно "Интервалу обнаружения". Информация о клиентах со статусом "Отключен" удаляется из базы данных системы согласно "Интервалу хранения утерянных сущностей". Включить или выключить обнаружение клиентов, а также настроить интервалы обнаружения и хранения информации о клиентах конкретного устройства можно во вкладке "Сеть" → "Страница устройства" → "Параметры устройства" → "Мониторинг" → карточка "Интервалы обнаружения и хранения SNMP-сущностей". |

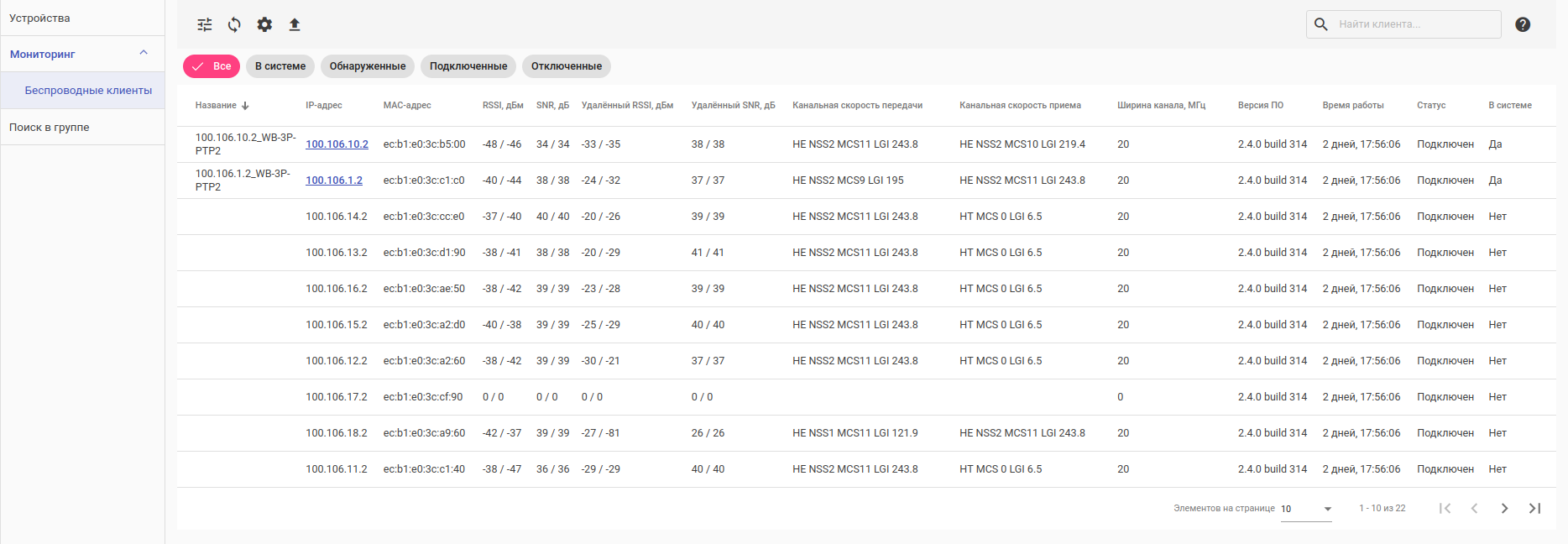

В разделе доступны:
- Кнопки фильтрации, обновления, настройки отображаемых колонок таблицы и выгрузки таблицы в CSV-файл;
- Поле поиска клиента в таблице и кнопка для открытия краткого руководства по поиску;
- Кнопки быстрой фильтрации клиентов по добавлению их в систему (В системе/Обнаруженные) и по статусу (Подключенные/Отключенные);
- Таблица с информацией о клиентах.
...
| Информация |
|---|
Информация, отображаемая на странице, собирается системой с точки доступа согласно "Интервалу опроса". Настроить интервал опроса информации о клиенте конкретного устройства можно во вкладке "Сеть" → "Страница устройства" → "Параметры устройства" → "Мониторинг" → карточка "Интервалы опроса SNMP-метрик". |

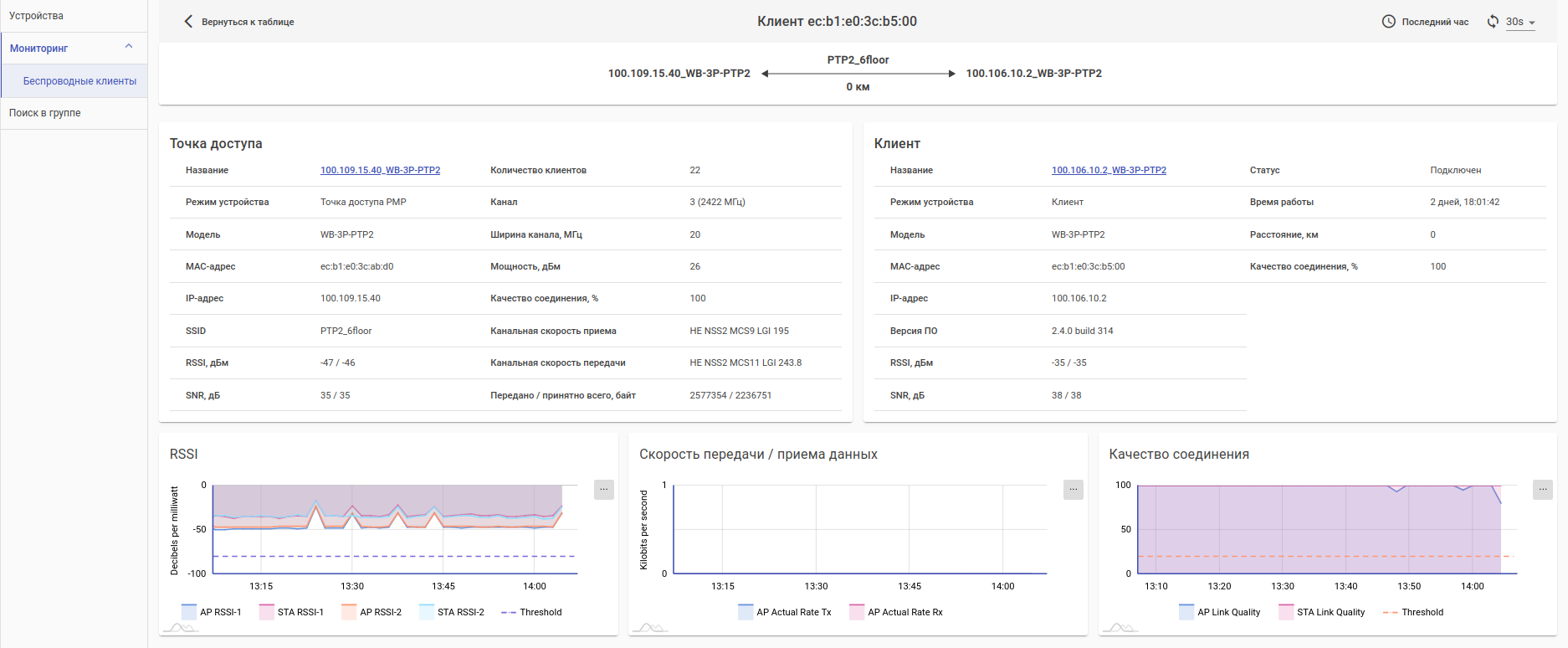

На странице представлены:
...

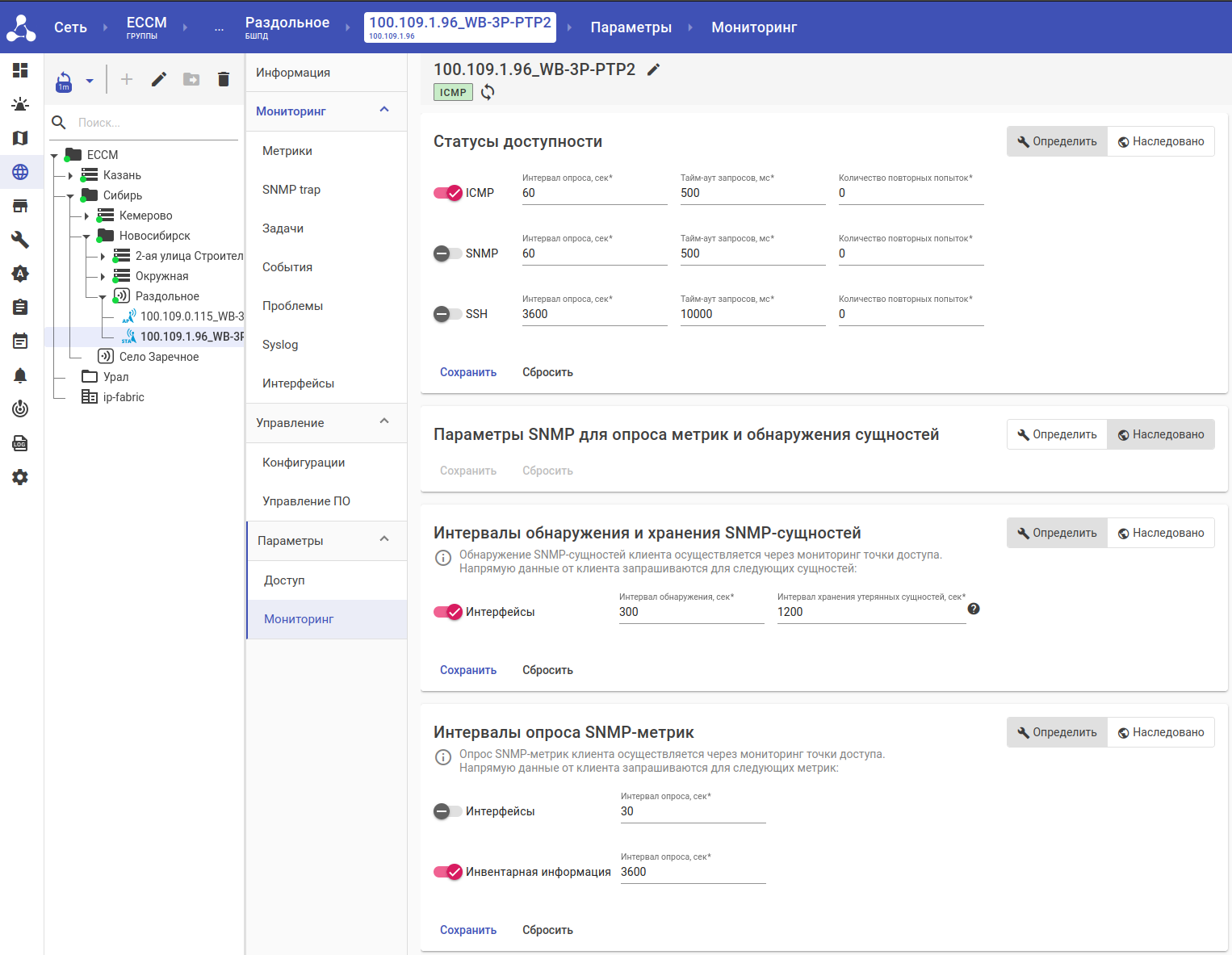

Устройства в режиме "Клиент" после добавления в систему имеют особенности мониторинга:
- Устройства опрашиваются на предмет доступности только по протоколу ICMP. Опрос доступности по протоколам SNMP и SSH не производится для снижения нагрузки на беспроводной канал связи.
В случае необходимости опрос можно настроить на странице устройства в разделе "Параметры устройства" → "Мониторинг" → карточка "Статусы доступности". - Обнаружение SNMP-сущностей клиента осуществляется через мониторинг точки доступа, к которой он подключен. Напрямую данные от клиента запрашиваются только для получения информации об интерфейсах устройства.
Настроить параметры обнаружения и хранения интерфейсов можно на странице устройства в разделе "Параметры устройства" → "Мониторинг" → карточка "Интервалы обнаружения и хранения SNMP-сущностей". - Опрос SNMP-метрик клиента осуществляется через мониторинг точки доступа, к которой он подключен. Напрямую данные от клиента запрашиваются только для обновления информации об интерфейсах устройства (по умолчанию выключено) и инвентарной информации (по умолчанию включено).
Информация о CPU, RAM клиента и утилизации канала собирается с точки доступа.
Настроить параметры опроса SNMP-метрик можно на странице устройства в разделе "Параметры устройства" → "Мониторинг" → карточка "Интервалы опроса SNMP-метрик".
