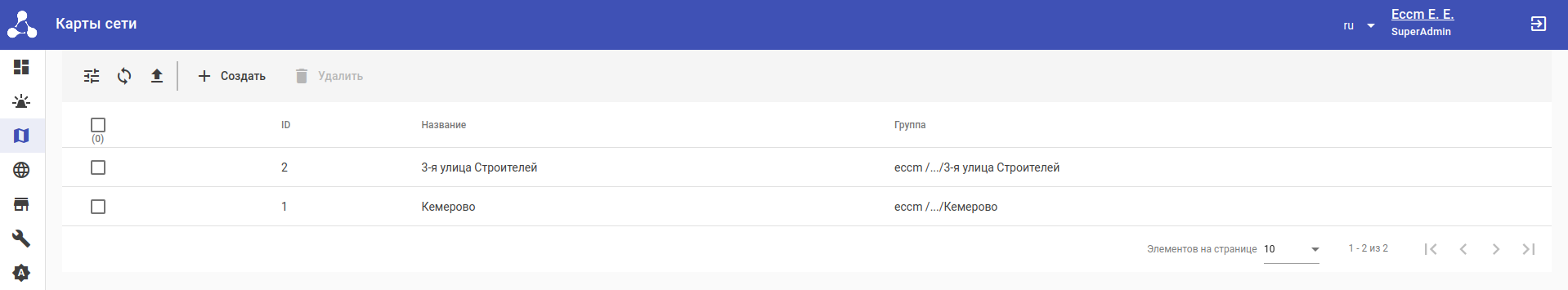

В данном разделе содержится информация о картах сети. Карта сети — это логико-графико-схематическое представление взаимодействия сетевых устройств. Данный раздел позволяет определять связь устройств в рамках одной группы, конфигурировать коммутаторы MES по протоколу SNMP и осуществлять мониторинг доступности устройств на карте.
Во вкладке доступны следующие элементы:
...

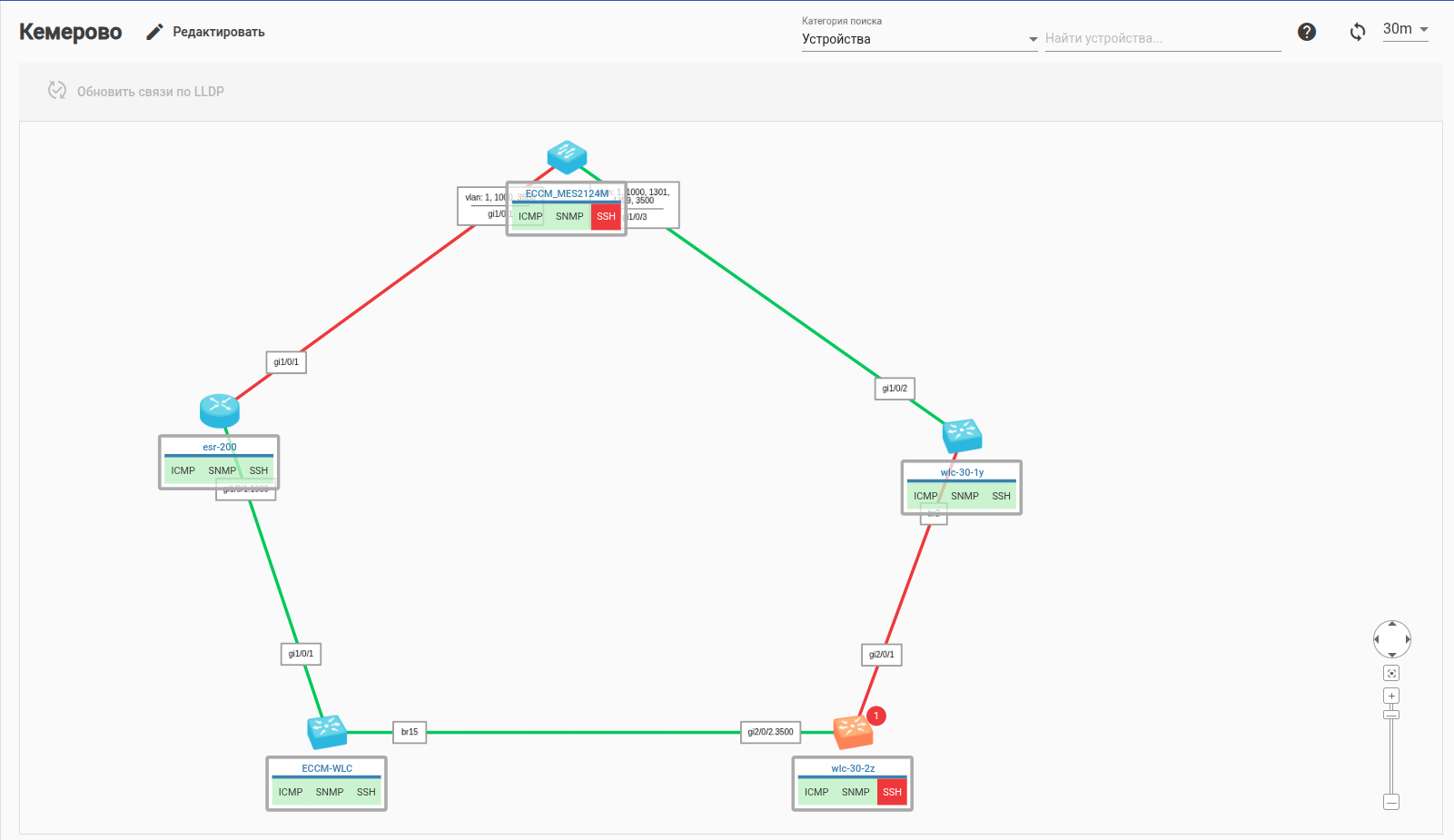

Для просмотра карты сети кликните на ее название в списке. На странице карты отображаются панель инструментов и сама карта сети:
На панели инструментов расположены:
...
На странице карты доступен полнотекстовый поиск. Поиск осуществляется по нескольким категориям: "Устройства" и "VLAN" (поиск возможен по имени и номеру VLAN). Для поиска устройств введите шаблон для поиска в поле ввода в верхнем правом углу страницы и нажмите ENTER. Если будет найдено совпадение по шаблону, будет отображен счётчик найденных устройств, а устройство — выделено желтым цветом:
Scroll Pagebreak
Поиск по атрибутам устройств
...
Для поиска устройств в выпадающем списке "Категория поиска" выберите "Устройства", введите шаблон для поиска в поле ввода и нажмите ENTER. Если будет найдено совпадение по шаблону, будет отображен счетчик с количеством совпадений, карта — отмасштабирована по найденным устройствам, а устройства на ней — выделены желтым цветом:
Для отмены поиска очистите поле ввода.
...
Для поиска устройств по VLAN в выпадающем списке "Категория поиска" выберите VLAN, введите значение в поле "Введите VLAN" и нажмите ENTER (или выберите нужный вариант из выпадающего списка с доступными VLAN для поиска). Если будет найдено совпадение по шаблону, будет отображен счётчик с количеством совпадений, карта — отмасштабирована по найденным устройствам, а устройства на ней — выделены желтым цветом:
Для отмены поиска очистите поле ввода.
...
- счётчик критичных проблем (красный цвет) — отображает количество проблем с уровнем критичности "Авария", "Тревога" или "Критичное".
- счётчик проблем средней критичности (оранжевый цвет) — отображает количество проблем с уровнем критичности "Ошибка" или "Предупреждение". Проблемы с уровнями "Уведомление", "Информация" или "Отладка" не отображаются на карте сети.
Создание карты
...

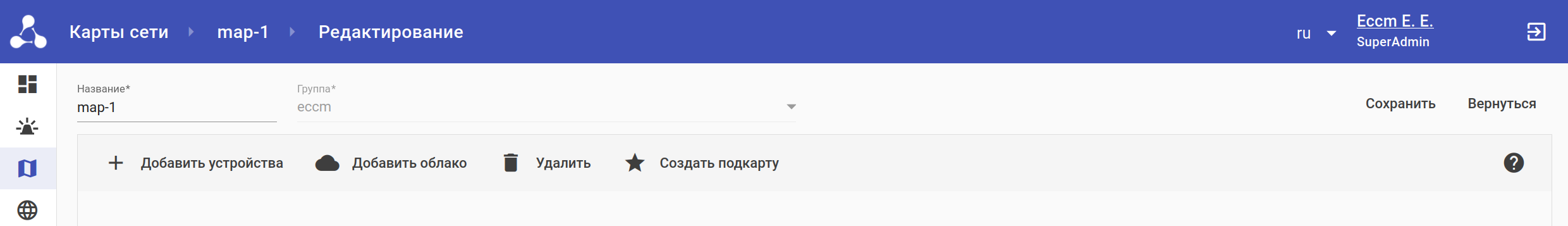

Для редактирования карты сети выберите карту в разделе "Карты сети", перейдите на страницу просмотра карты и нажмите кнопку "Редактировать". Откроется редактор карты сети:
Элементы управления редактором карты сети:
...

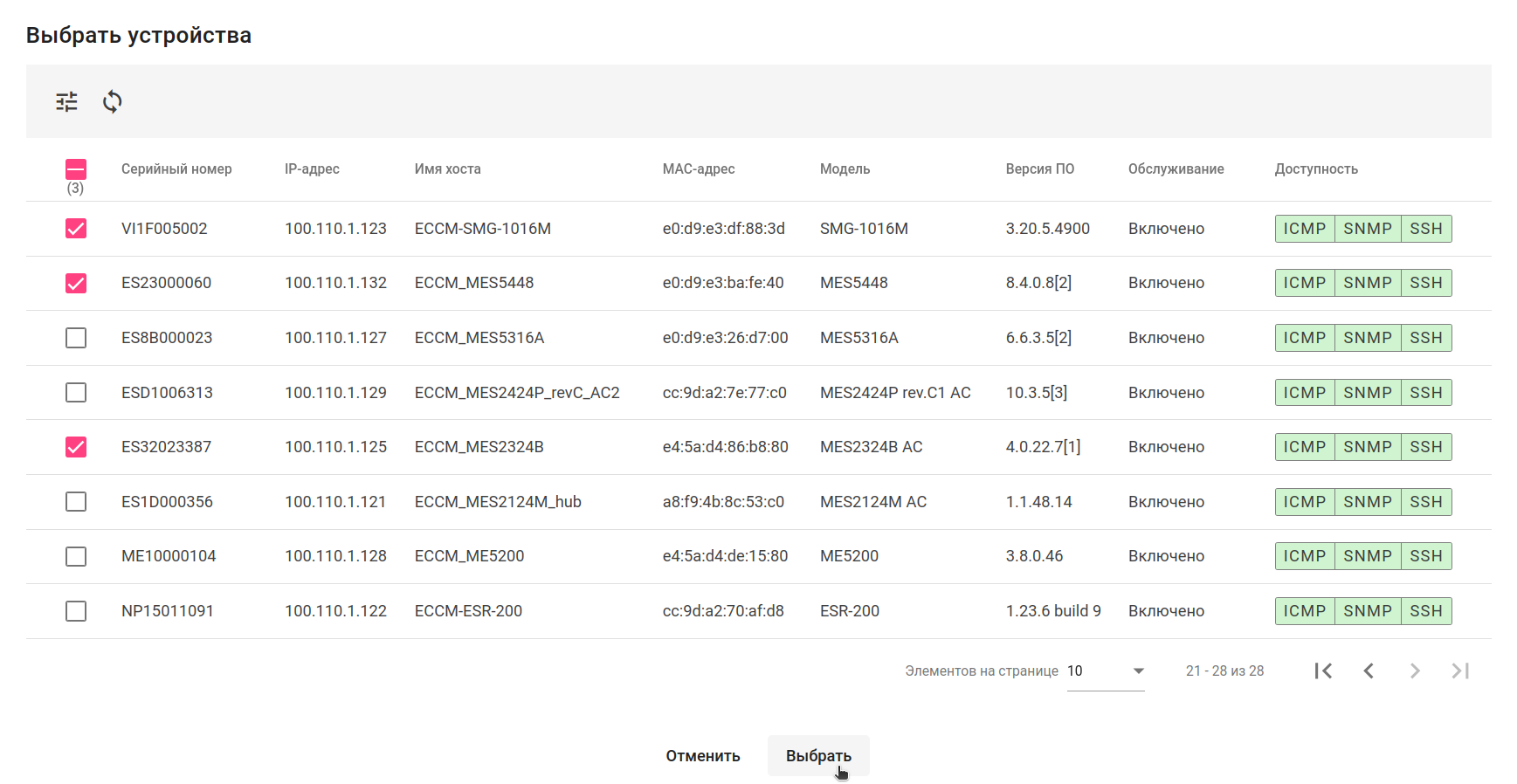

Для добавления устройства нажмите на кнопку "Добавить устройства" в редакторе карты сети. Откроется окно выбора устройства. Выбор устройства осуществляется нажатием на флаг в соответствующей строке.
- Кнопка фильтрации и кнопка обновления данных таблицы;
...
