В разделе отображается список клиентов, подключенных к точкам доступа, находящихся в локации. В колонке "WLC" указано, к точке доступа какого устройства WLC подключен клиент.
Интерфейс раздела аналогичен интерфейсу страницы "Клиенты".Scroll Pagebreak
...
| Информация |
|---|
Информация о точках доступа собирается и обновляется согласно "Интервалу обнаружения". Информация о точках доступа со статусом "Утеряна" удаляется из базы данных системы согласно "Интервалу хранения утерянных сущностей". Включить или выключить обнаружение точек доступа, а также настроить интервалы обнаружения и хранения информации о точках доступа конкретного устройства можно во вкладке "Сеть" → "Страница устройства" → "Параметры устройства" → "Мониторинг" → карточка "Интервалы обнаружения и хранения сущностей мониторинга". |
В разделе доступны:
...
На рисунке ниже приведен пример:
После произведенных действий для каждого из устройств WLC, на которых были зарегистрированы данные точки доступа, будет создана задача на разрегистрацию выбранных устройств.
...
Персональная страница точки доступа открывается при клике по строке с ее MAC-адресом в таблице точек доступа.
На странице представлены:
- MAC-адрес точки доступа, страница которой открыта;
- Кнопка возврата к таблице точек доступа;
- Кнопка разрегистрации точки доступа — при нажатии на кнопку "Разрегистрировать" для устройства WLC, к которому подключена точка доступа, будет создана задача на разрегистрацию точки. За результатом выполнения задачи можно следить на странице "Задачи". Разрегистрация точки доступа, находящейся в статусе "Утеряна", невозможна;
- Меню персональной страницы точки доступа;
- Контент активного раздела меню персональной страницы точки доступа.
...
При переключении клиента от одной точки доступа к другой информация о нем переносится из таблицы "Клиенты" предыдущей точки в таблицу новой.
Интерфейс раздела аналогичен интерфейсу страницы "Клиенты".
...
| Подсказка |
|---|
Функционал мониторинга "Виртуальных точек доступа" доступен для контроллеров WLC с версией ПО 1.30.2 build 1 и новее. |
В разделе доступны:
- Кнопки фильтрации, обновления, настройки отображаемых колонок таблицы и выгрузки таблицы в CSV-файл;
- Поле поиска точек доступа в таблице и кнопка для открытия краткого руководства по поиску;
- Таблица с информацией о виртуальных точках доступа.
Scroll Pagebreak
...
| Примечание |
|---|
Wireless-события формируются системой управления на основе Syslog-сообщений, полученных от устройства WLC. Для получения событий типа "Wireless" необходимо:
|
Интерфейс раздела аналогичен интерфейсу страницы "События" → "Wireless".Scroll Pagebreak
...
| Примечание |
|---|
Информация о точках доступа собирается с устройств по протоколу SNMP. В случае отсутствия или потери доступа до устройства WLC по протоколу SNMP незарегистрированнные точки доступа устройства не будут отображаться в таблице. |
В разделе доступны:
...
На рисунке ниже приведен пример:
После произведенных действий для каждого из устройств WLC, к которым подключены незарегистрированные точки доступа, будет создана задача на регистрацию выбранных устройств.
...
| Информация |
|---|
Информация о клиентах точек доступа собирается и обновляется согласно "Интервалу обнаружения". Информация о клиентах со статусом "Отключен" удаляется из базы данных системы согласно "Интервалу хранения утерянных сущностей". Включить или выключить обнаружение клиентов точек доступа, а также настроить интервалы обнаружения и хранения информации о клиентах конкретного устройства WLC можно во вкладке "Сеть" → "Страница устройства" → "Параметры устройства" → "Мониторинг" → карточка "Интервалы обнаружения и хранения сущностей мониторинга". |
Scroll Pagebreak
В разделе доступны:
...
На рисунке ниже приведен пример:
После произведенных действий для каждого из устройств WLC, к точкам доступа которого подключены беспроводные клиенты, будет создана задача на деаутентификацию выбранных клиентов.
...
Персональная страница клиента открывается при клике по строке с его MAC-адресом в таблице клиентов.
На странице представлены:
...
На графике события объединены в группы "Connected" и "Disconnected", что позволяет отследить историю подключений клиента при переходе между точками доступа. В местах наложения событий из разных групп отображается общая иконка. При нажатии на нее автоматически подбирается временной диапазон, позволяющий разграничить эти события на графике. Изменение временного диапазона или количества записей, отображаемых в таблице, напрямую влияет на график — содержимое графика соответствует содержимому текущей страницы таблицы событий.
Интерфейс таблицы аналогичен интерфейсу таблицы таблицы "События" → "Wireless".Scroll Pagebreak
...
В разделе отображаются карточки с графиками параметров клиента: RSSI, SNR, скорости передачи/приема данных, количестве переданных/принятых байтов, количестве переданных/принятых пакетов.
На странице представлены:
...
| Информация |
|---|
Устройства WLC опрашиваются на предмет количества зарегистрированных точек доступа и их клиентов согласно интервалу опроса метрики "Счетчик подключений". Включить или выключить опрос метрики "Счетчик подключений", а также настроить интервал опроса можно во вкладке "Сеть" → "Страница устройства" → "Параметры устройства" → "Мониторинг" → карточка "Интервалы опроса метрик". |
На странице представлены:
...

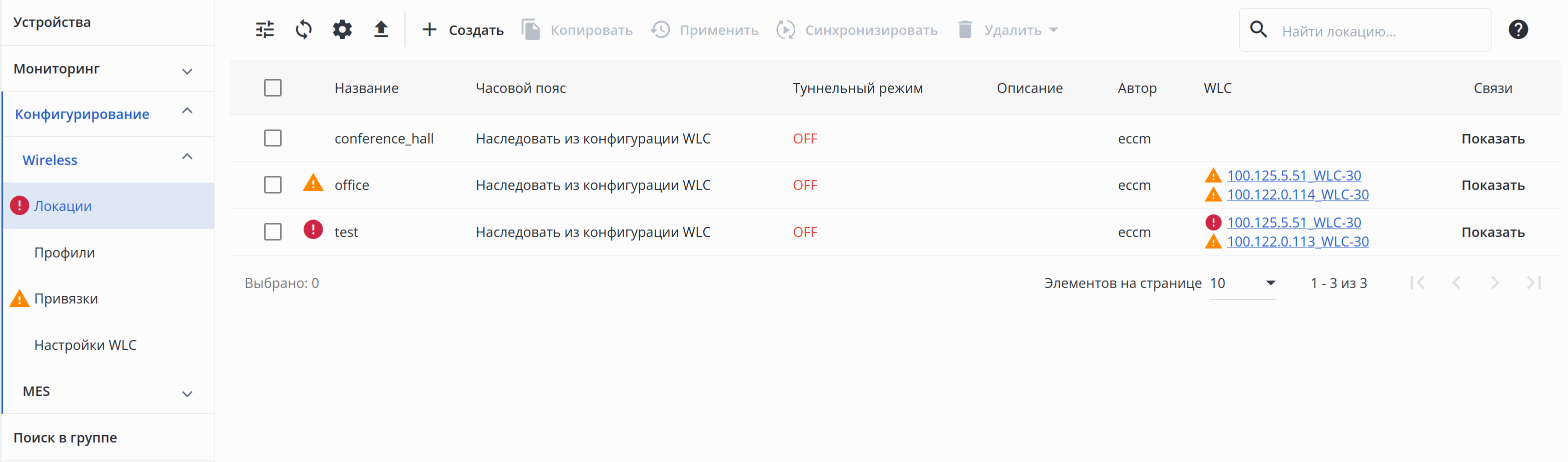

Локация представляет собой совокупность профилей, параметры которых используются для настройки точек доступа, входящих в локацию.
В разделе доступны:
- Кнопки фильтрации, обновления, настройки отображаемых колонок таблицы и выгрузки таблицы в CSV-файл;
- Кнопка создания локации;
- Кнопка копирования локации;
- Кнопка применения локации к устройству WLC;
- Кнопка синхронизации wireless-конфигурации устройств, к которым применена локация;
- Кнопка удаления. При нажатии на кнопку открывается список с вариантами удаления локации:
- Из конфигурации устройства — удаление локации из конфигурации устройства;
- Из системы — удаление локации из базы данных системы управления;
- Поле поиска локации в таблице и кнопка для открытия краткого руководства по поиску;
- Таблица с информацией о локациях.
Scroll Pagebreak
...
Профили SSID предназначены для создания беспроводных сетей с различными типами авторизации для пользователей.
В разделе доступны:
- Кнопки фильтрации, обновления, настройки отображаемых колонок таблицы и выгрузки таблицы в CSV-файл;
- Кнопка создания профиля SSID;
- Кнопка копирования профиля SSID;
- Кнопка удаления профиля SSID;
- Поле поиска профиля SSID в таблице и кнопка для открытия краткого руководства по поиску;
- Таблица с информацией о профилях SSID.
...

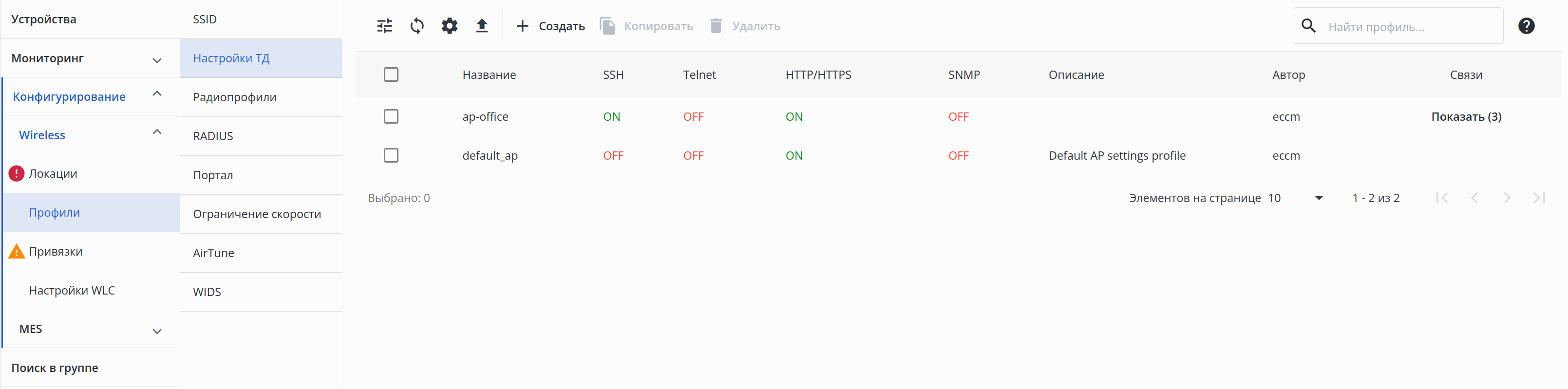

Данные профили позволяют управлять доступом к точке доступа, настраивать пароль, управлять сервисами SSH, Telnet, HTTP/HTTPS, SNMP, Z-Wave, включать и настраивать логирование внутренних сервисов точки, а также выгрузку логов с точки доступа на TFTP-сервер.
В разделе доступны:
...
| Примечание |
|---|
Параметры мощности и радиоканалов, настроенные в радиопрофилях локации, не будут применены на точки доступа локации, если в ней используется AirTune-профиль и на устройстве WLC включен сервис AirTune (включен на устройстве по умолчанию, настроить можно через "Настройки WLC"). Если необходимо изменить ширину канала или список каналов для автовыбора на точках доступа, то первым шагом нужно отключить AirTune на устройстве (через "Настройки WLC"), внести в радиопрофиль необходимые изменения, синхронизировать устройство, а затем снова включить AirTune для автоматического управления каналами в соответствии с новыми настройками. |
В разделе доступны:
...

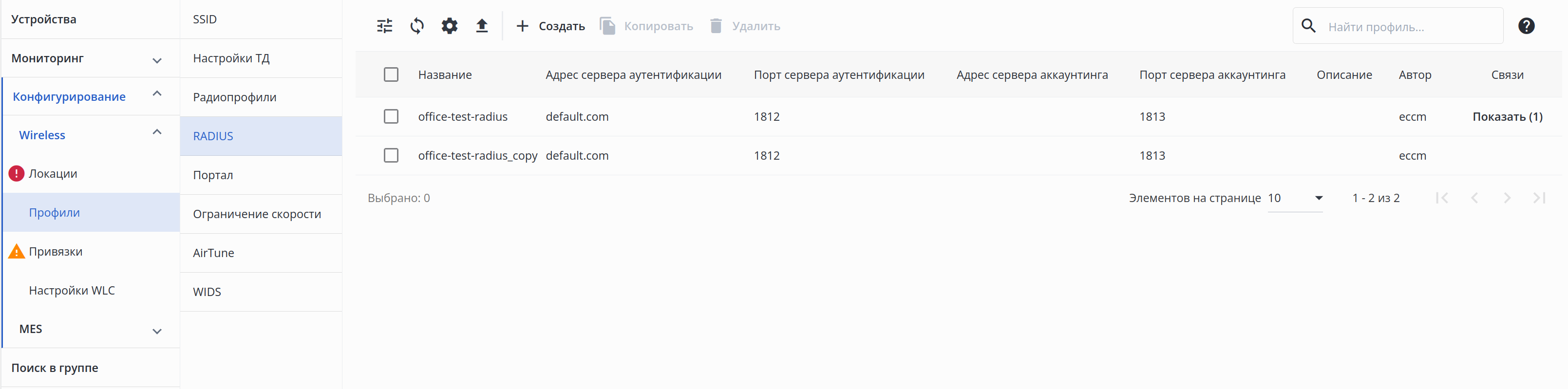

RADIUS профили описывают параметры, необходимые для взаимодействия точки доступа c RADIUS-сервером при авторизации пользователей Wi-Fi, а также для сбора аккаунтинга.
В разделе доступны:
...

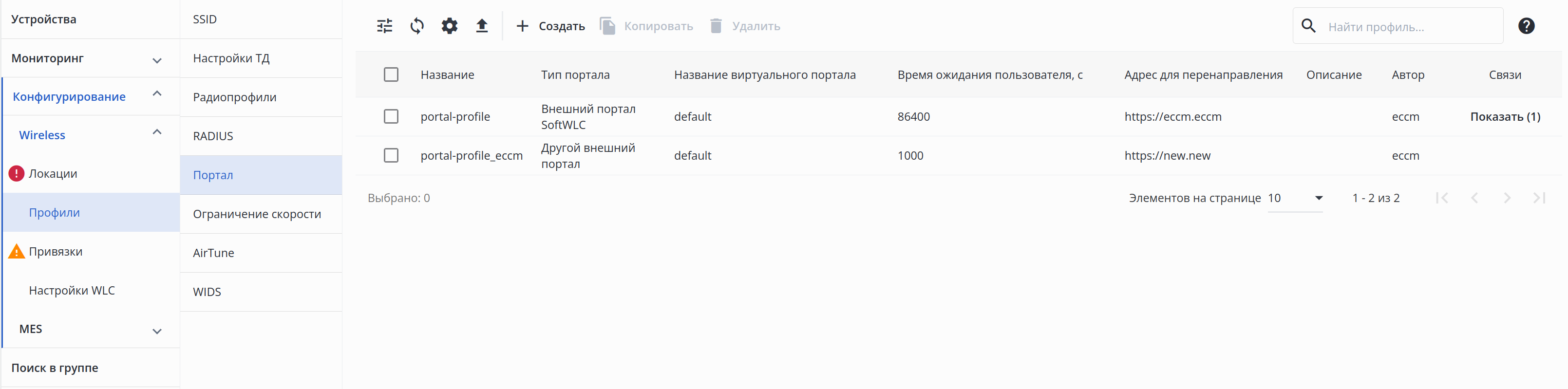

Профили портала предназначены для настройки параметров портальной авторизации.
Во вкладке доступны следующие элементы:
...

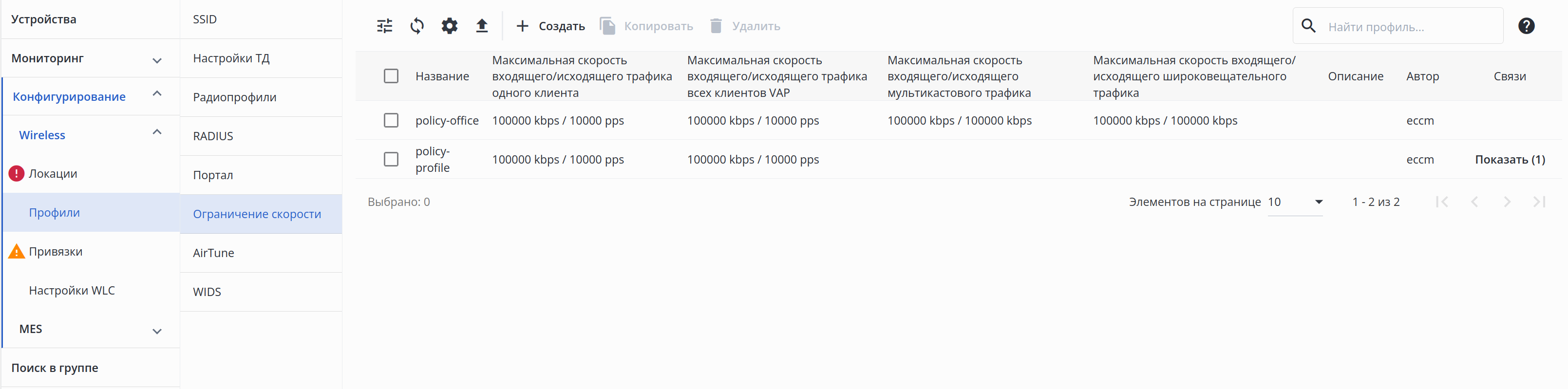

Раздел для управления профилями ограничения скорости.
В разделе доступны:
- Кнопки фильтрации, обновления, настройки отображаемых колонок таблицы и выгрузки таблицы в CSV-файл;
- Кнопка создания профиля ограничения скорости;
- Кнопка копирования профиля ограничения скорости;
- Кнопка удаления профиля ограничения скорости;
- Поле поиска профиля ограничения скорости в таблице и кнопка для открытия краткого руководства по поиску;
- Таблица с информацией о профилях ограничения скорости.
Scroll Pagebreak
...
| Примечание |
|---|

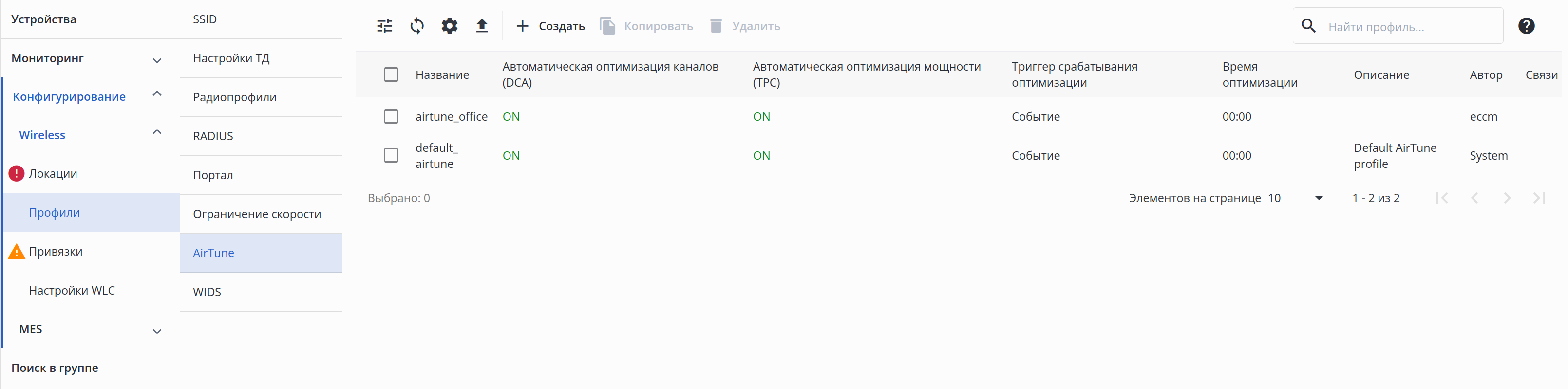

При работе AirTune-сервиса значения параметров мощности и каналов, настроенные в радиопрофиле локации, будут игнорироваться, так как данные параметры настраиваются сервисом в автоматическом режиме. Если необходимо изменить ширину канала или список каналов для автовыбора на точках доступа, то первым шагом нужно отключить AirTune на устройстве (через "Настройки WLC"), внести в радиопрофиль необходимые изменения, синхронизировать устройство, а затем снова включить AirTune для автоматического управления каналами в соответствии с новыми настройками. |
В разделе доступны:
- Кнопки фильтрации, обновления, настройки отображаемых колонок таблицы и выгрузки таблицы в CSV-файл;
- Кнопка создания профиля AirTune;
- Кнопка копирования профиля AirTune;
- Кнопка удаления профиля AirTune;
- Поле поиска профиля AirTune в таблице и кнопка для открытия краткого руководства по поиску;
- Таблица с информацией о профилях AirTune.
...
| Примечание |
|---|
Для работы сервиса WIDS/WIPS требуется наличие соответствующей лицензии на устройстве WLC. |

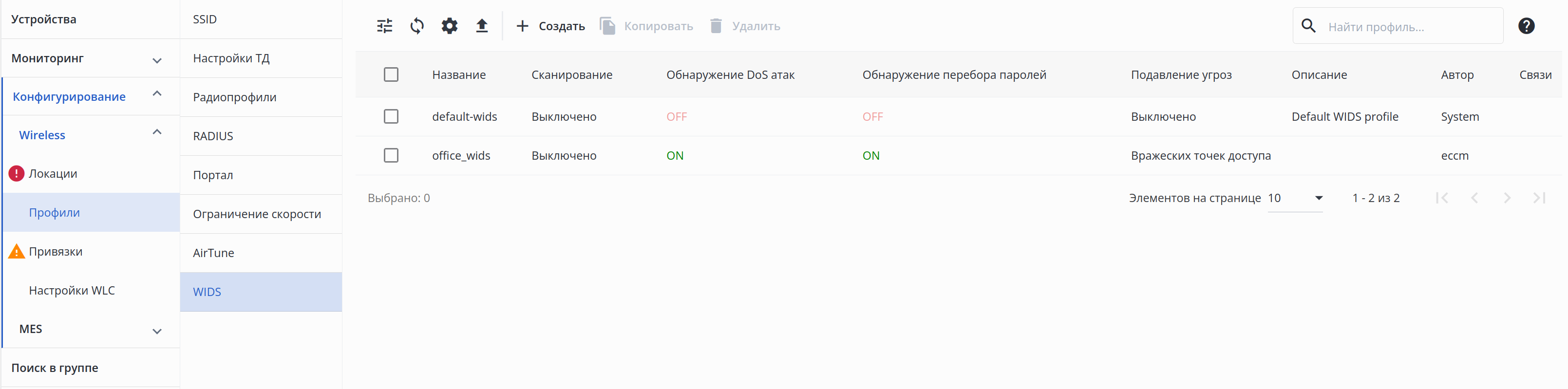

В разделе доступны:
- Кнопки фильтрации, обновления, настройки отображаемых колонок таблицы и выгрузки таблицы в CSV-файл;
- Кнопка создания профиля WIDS;
- Кнопка копирования профиля WIDS;
- Кнопка удаления профиля WIDS;
- Поле поиска профиля WIDS в таблице и кнопка для открытия краткого руководства по поиску;
- Таблица с информацией о профилях WIDS.
Scroll Pagebreak
...

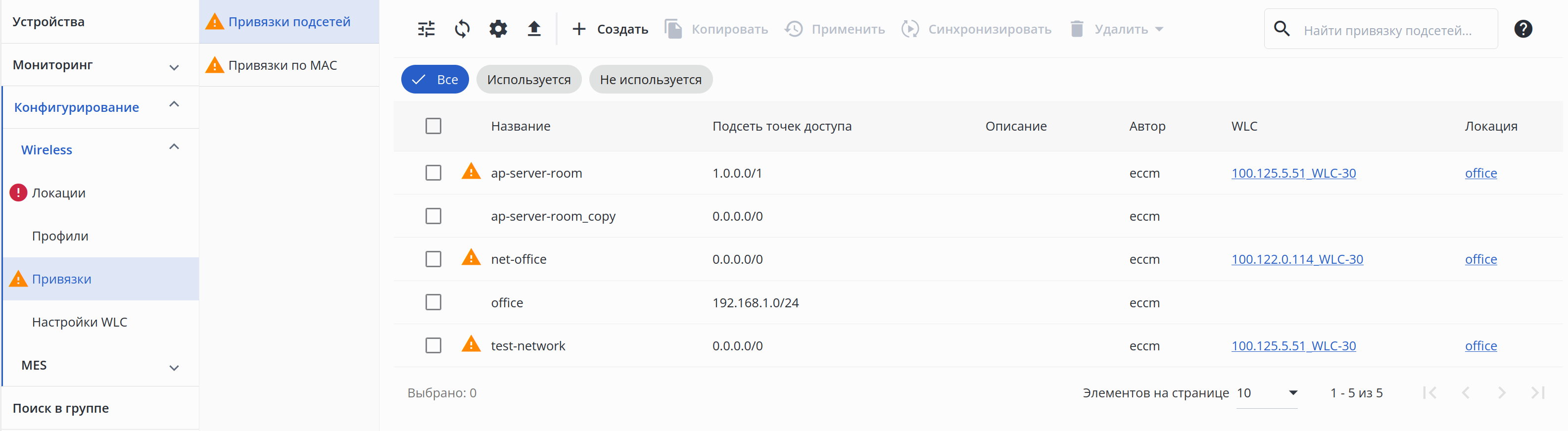

Привязка подсетей определяет в какую локацию на контроллере WLC попадет точка доступа. Если адрес точки доступа принадлежит к подсети, указанной в привязке, то точка доступа при регистрации попадет в локацию, к которой применена данная привязка подсетей. Использование подсети 0.0.0.0/0 позволяет добавить в локацию точки доступа из любой подсети.
В разделе доступны:
...

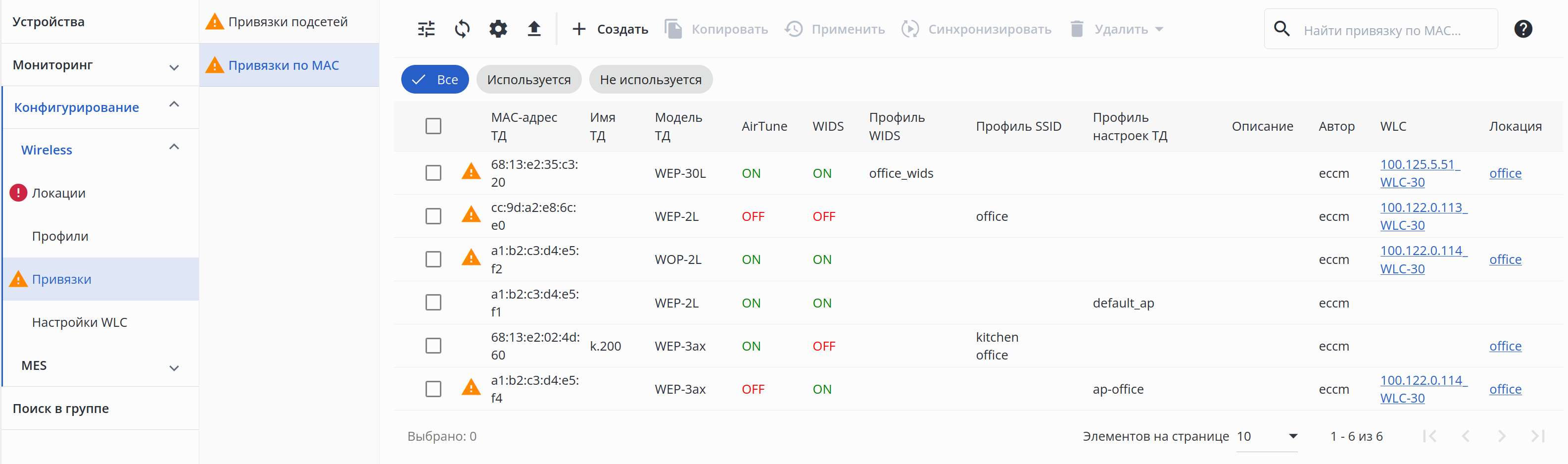

Привязка по MAC применяется непосредственно к устройству WLC и может использоваться без указания локации. Таким образом настройки из привязки будут распространяться на точку доступа, но в какую именно локацию попадет точка при регистрации на WLC будет определено исходя из настроек привязки подсетей.
В разделе доступны:
- Кнопки фильтрации, обновления, настройки отображаемых колонок таблицы и выгрузки таблицы в CSV-файл;
- Кнопка создания привязки по MAC;
- Кнопка копирования привязки по MAC;
- Кнопка применения привязки по MAC к устройству;
- Кнопка синхронизации wireless-конфигурации устройств, к которым применена привязка по MAC;
- Кнопка удаления. При нажатии на кнопку открывается список с вариантами удаления привязки по MAC:
- Из конфигурации устройства — удаление привязки по MAC из конфигурации устройства;
- Из системы — удаление привязки по MAC из базы данных системы управления;
- Поле поиска привязки по MAC в таблице и кнопка для открытия краткого руководства по поиску;
- Кнопки быстрой фильтрации по признаку использования привязки по MAC в настройках устройства (Используется/Не используется);
- Таблица с информацией о привязках по MAC.
...

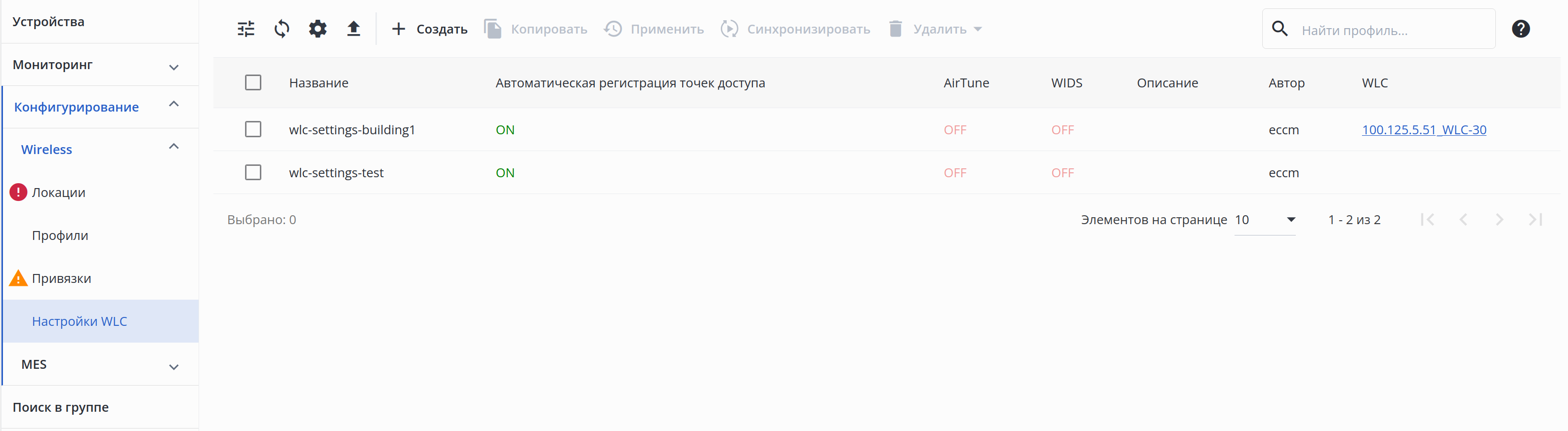

В разделе задаются настройки контроллера, режим регистрации точек доступа и "глобальные" настройки сервисов AirTune и WIDS.
В разделе доступны:
- Кнопки фильтрации, обновления, настройки отображаемых колонок таблицы и выгрузки таблицы в CSV-файл;
- Кнопка создания профиля настроек WLC;
- Кнопка копирования профиля настроек WLC;
- Кнопка применения профиля настроек WLC к устройству WLC;
- Кнопка синхронизации wireless-конфигурации устройств, к которым применен профиль настроек WLC;
- Кнопка удаления. При нажатии на кнопку открывается список с вариантами удаления профиля настроек WLC:
- Из конфигурации устройства — удаление профиля настроек WLC из конфигурации устройства;
- Из системы — удаление профиля настроек WLC из базы данных системы управления;
- Поле поиска профиля настроек WLC в таблице и кнопка для открытия краткого руководства по поиску;
- Таблица с информацией о профилях настроек WLC.
...
