| Примечание |
|---|
Раздел доступен только для контроллеров беспроводного доступа WLC. Полный функционал мониторинга доступен начиная с версии ПО WLC 1.30.1 build 1 и новее. |
Локации

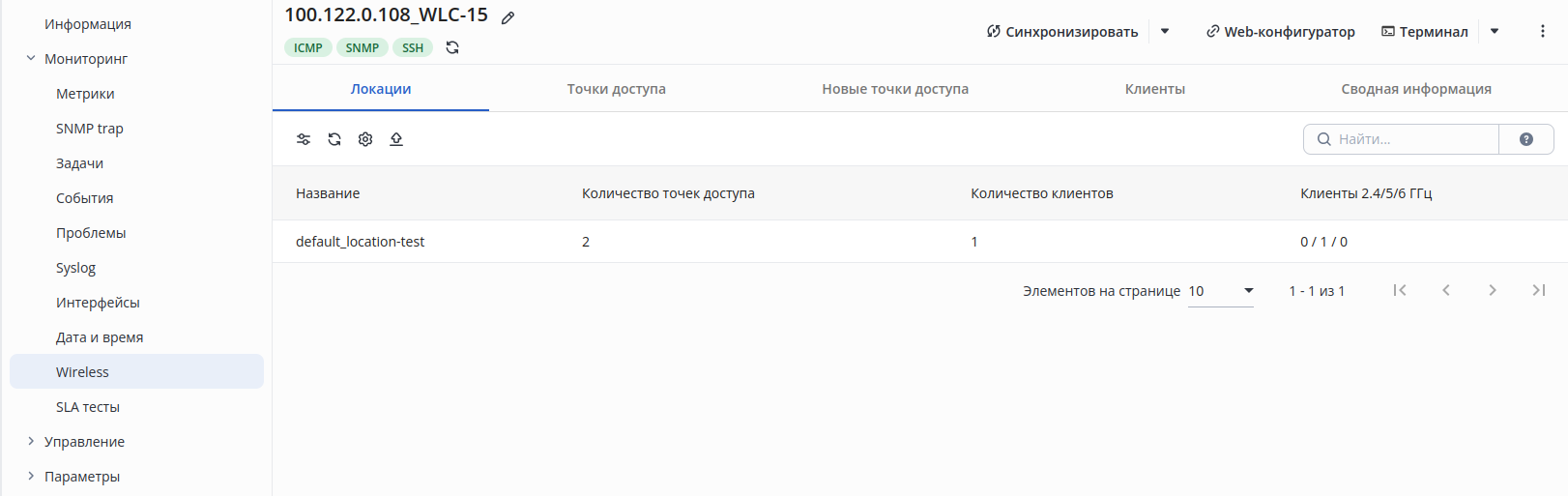

В разделе отображается таблица с информацией о локациях, настроенных на устройстве WLC.
...
| Информация |
|---|
Информация о локациях собирается и обновляется согласно "Интервалу обнаружения". Включить или выключить обнаружение локаций, а также настроить интервалы обнаружения и хранения информации о локациях конкретного устройства, можно во вкладке "Сеть" → "Страница устройства" → "Параметры устройства" → "Мониторинг" → карточка "Интервалы обнаружения и хранения сущностей мониторинга". |
Интерфейс раздела аналогичен интерфейсу страницы "Страница группы" → "Wireless" → "Локации".
При нажатии на строку таблицы откроется персональная страница локации.

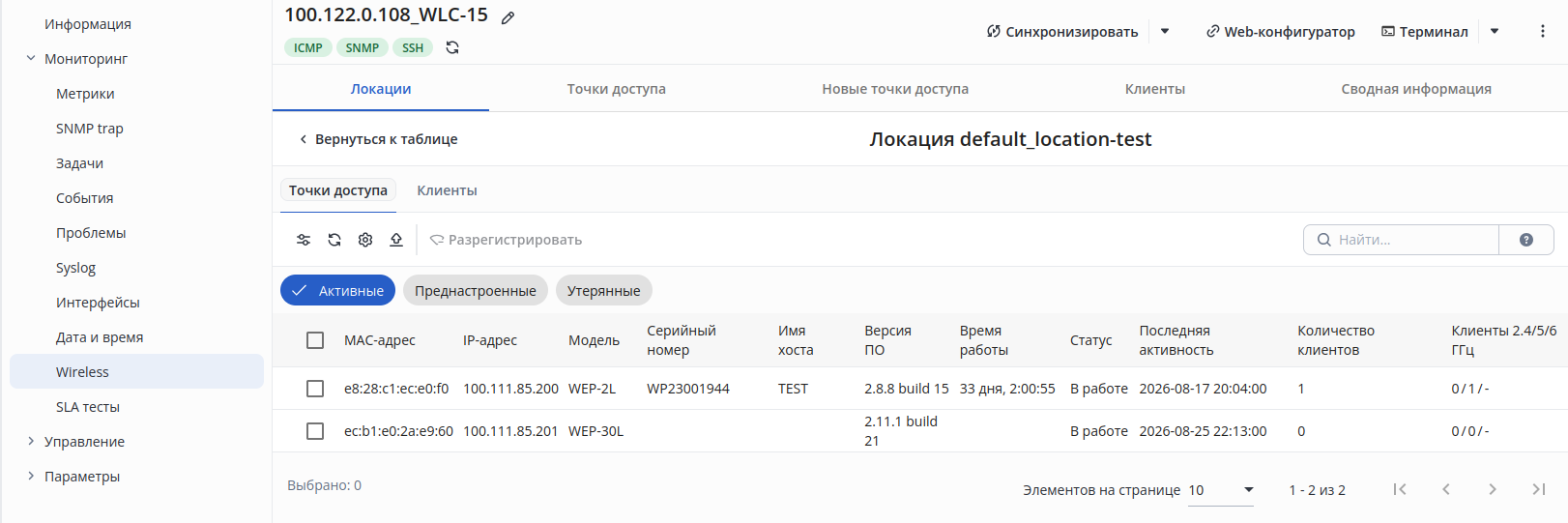

Интерфейс персональной страницы локации аналогичен интерфейсу страницы "Страница группы" → "Wireless" → "Локации" → "Персональная страница локации".Scroll Pagebreak
...
| Информация |
|---|

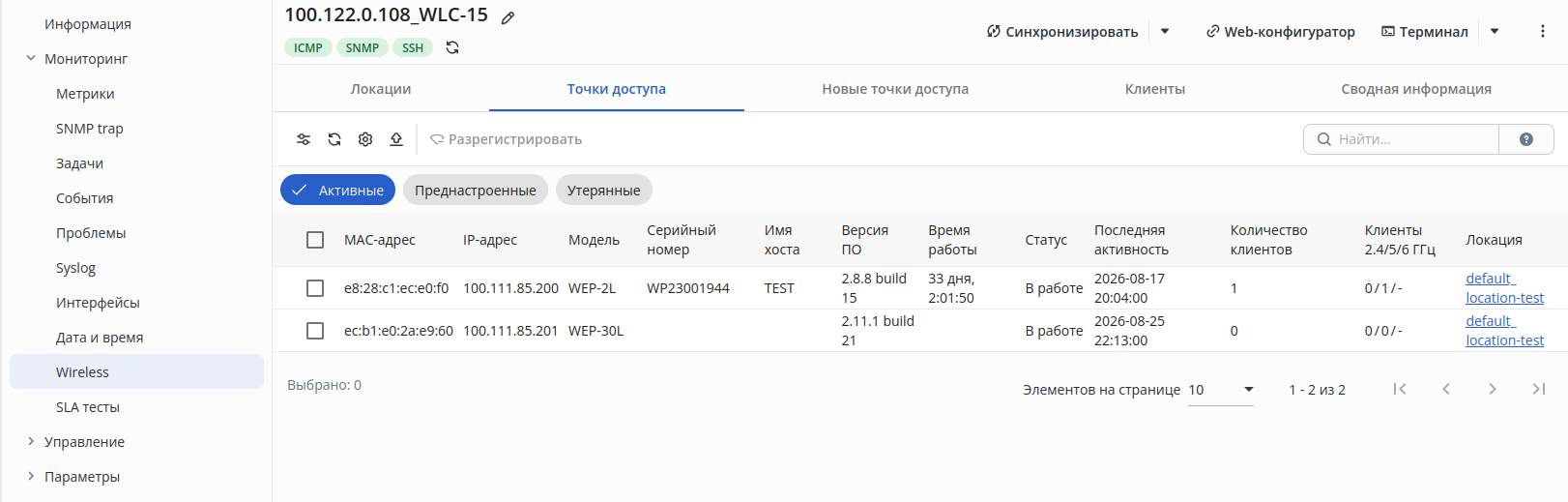

Информация о точках доступа собирается и обновляется согласно "Интервалу обнаружения". Информация о точках доступа со статусом "Утеряна" удаляется из базы данных системы согласно "Интервалу хранения утерянных сущностей". Включить или выключить обнаружение точек доступа, а также настроить интервалы обнаружения и хранения информации о точках доступа конкретного устройства, можно во вкладке "Сеть" → "Страница устройства" → "Параметры устройства" → "Мониторинг" → карточка "Интервалы обнаружения и хранения сущностей мониторинга". |
Интерфейс раздела аналогичен интерфейсу страницы "Страница группы" → "Wireless" → "Точки доступа".

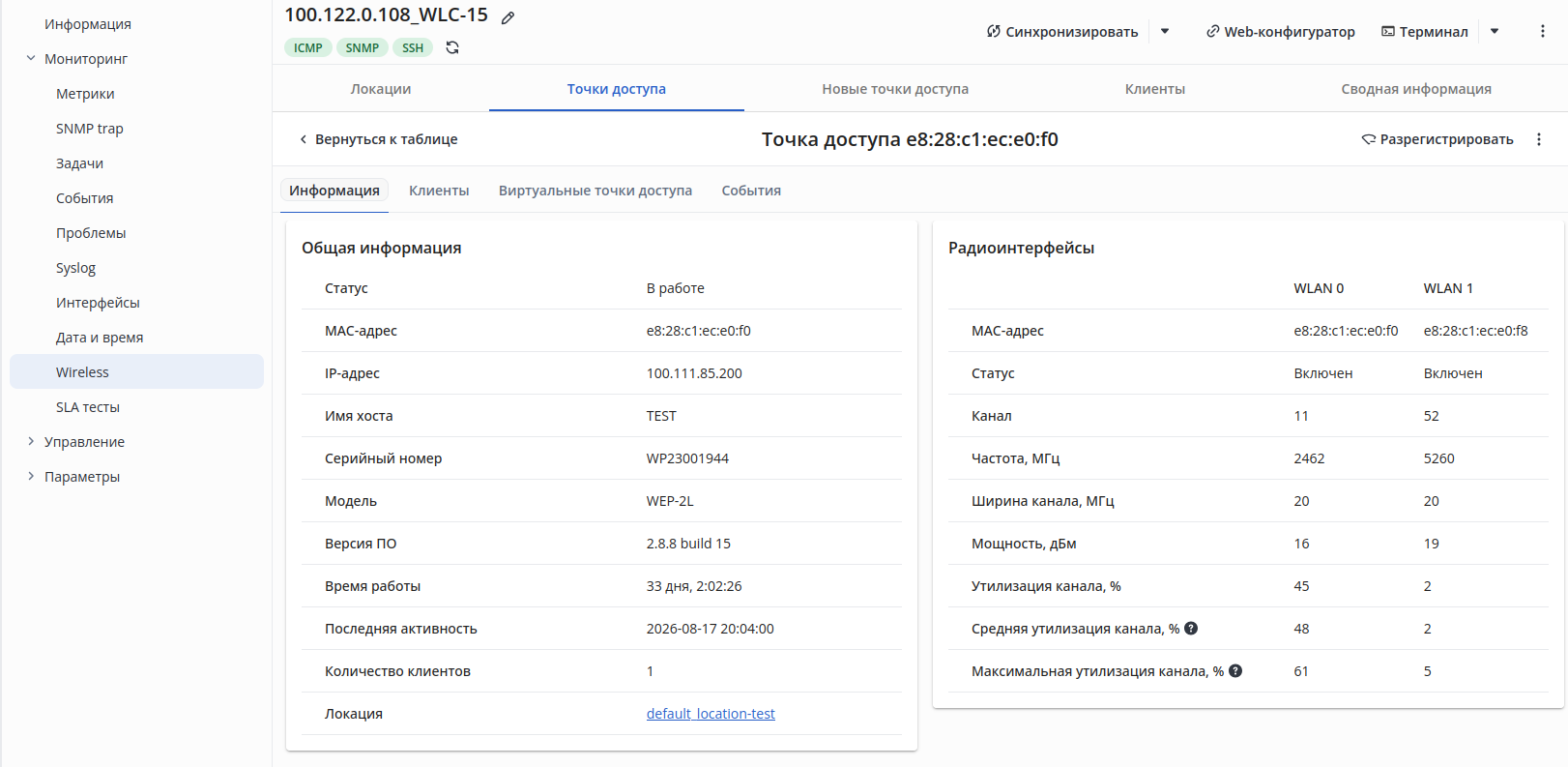

При нажатии на строку таблицы откроется персональная страница точки доступа.
Интерфейс персональной страницы точки доступа аналогичен интерфейсу страницы "Страница группы" → "Wireless" → "Локации" → "Персональная страница точки доступа".
...
| Примечание |
|---|

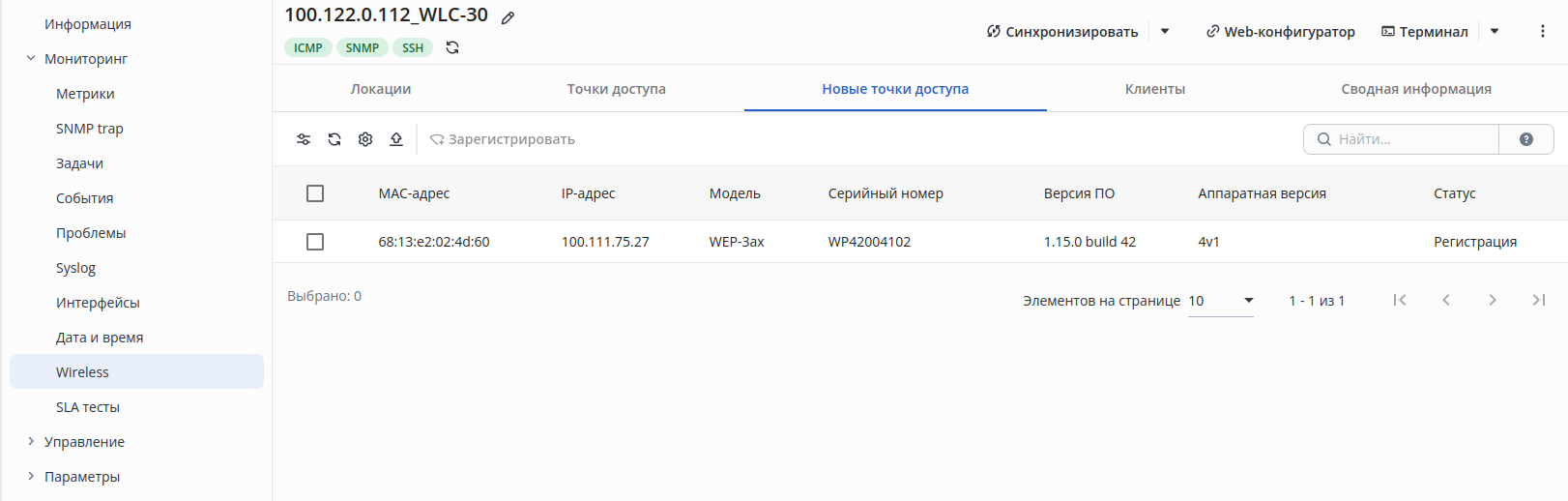

Информация о точках доступа собирается с устройства по протоколу SNMP. В случае отсутствия или потери доступа до устройства WLC по протоколу SNMP таблица незарегистрированных точек доступа будет пуста. |
Интерфейс раздела аналогичен интерфейсу страницы "Страница группы" → "Wireless" → "Новые точки доступа".
...
| Информация |
|---|

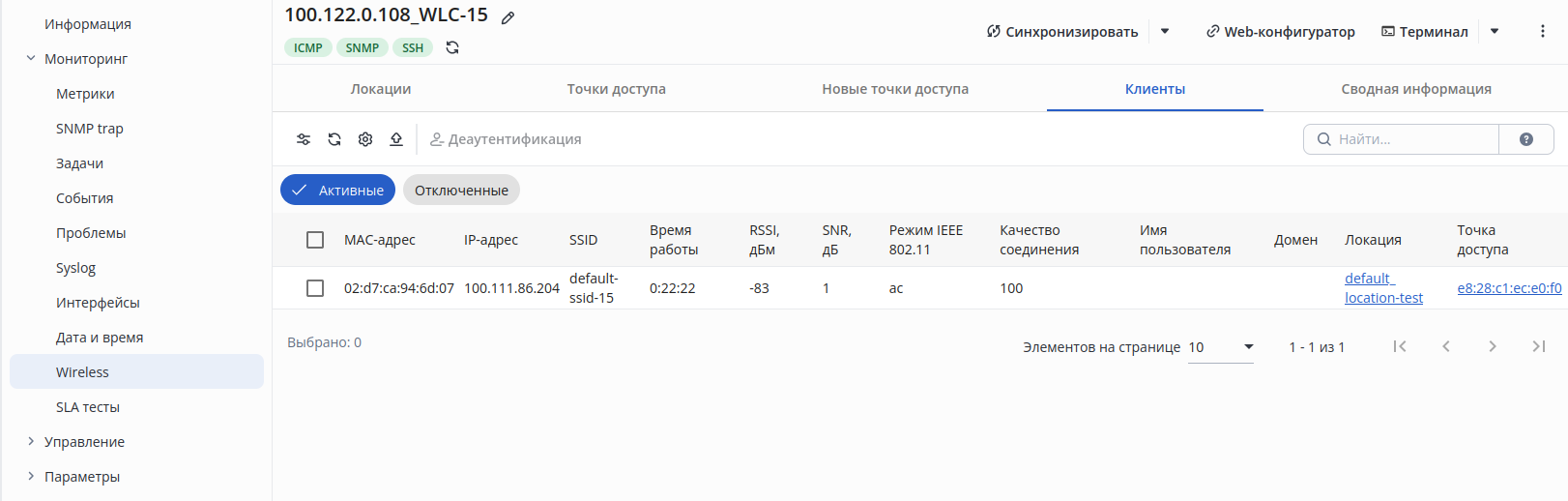

Информация о клиентах точек доступа собирается и обновляется согласно "Интервалу обнаружения". Информация о клиентах со статусом "Отключен" удаляется из базы данных системы согласно "Интервалу хранения утерянных сущностей". Включить или выключить обнаружение клиентов точек доступа, а также настроить интервалы обнаружения и хранения информации о клиентах конкретного устройства WLC, можно во вкладке "Сеть" → "Страница устройства" → "Параметры устройства" → "Мониторинг" → карточка "Интервалы обнаружения и хранения сущностей мониторинга". |
Интерфейс раздела аналогичен интерфейсу страницы "Страница группы" → "Wireless" → "Клиенты".

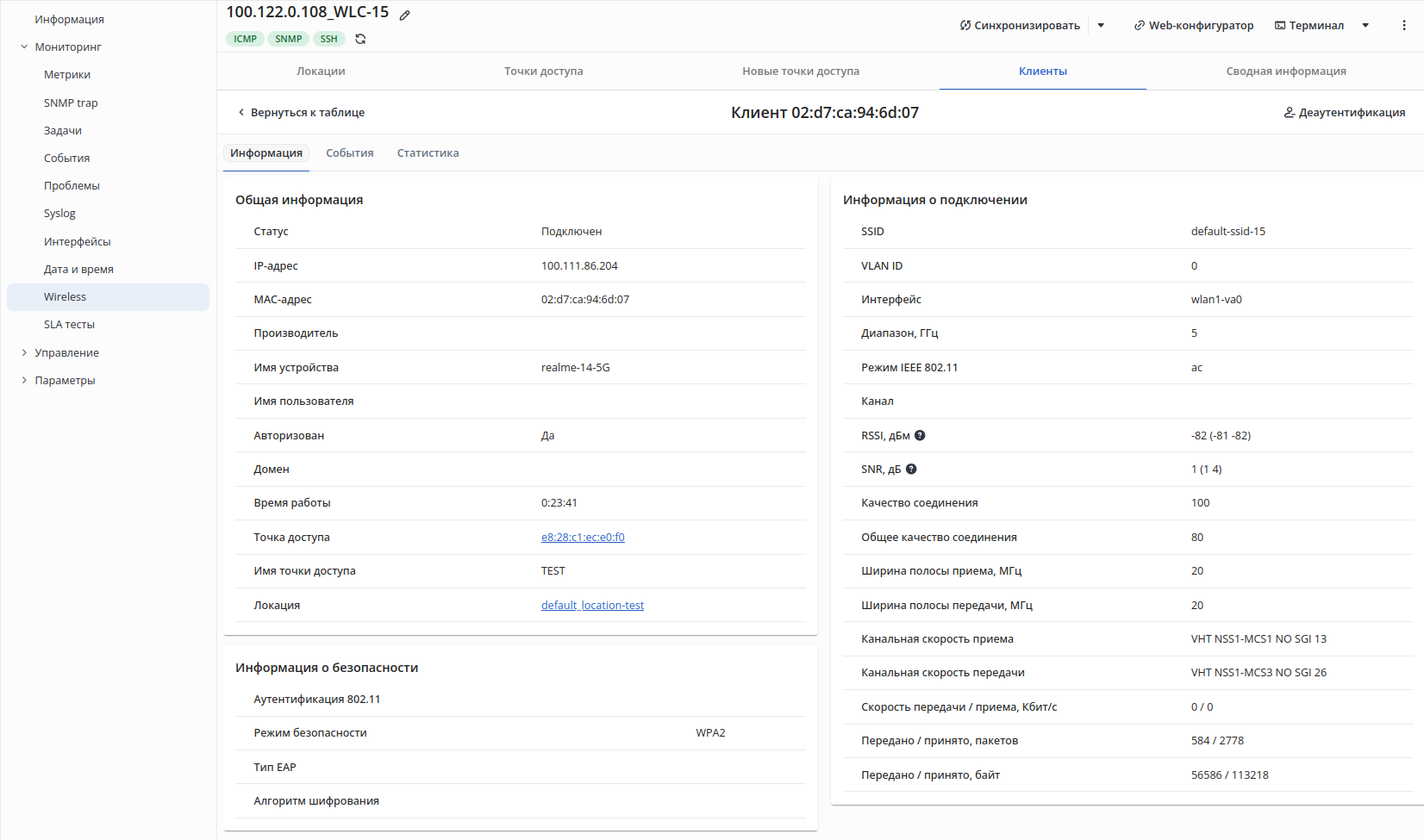

При нажатии на строку таблицы откроется персональная страница клиента.
Интерфейс персональной страницы клиента аналогичен интерфейсу страницы "Страница группы" → "Wireless" → "Локации" → "Персональная страница клиента".
...
| Информация |
|---|

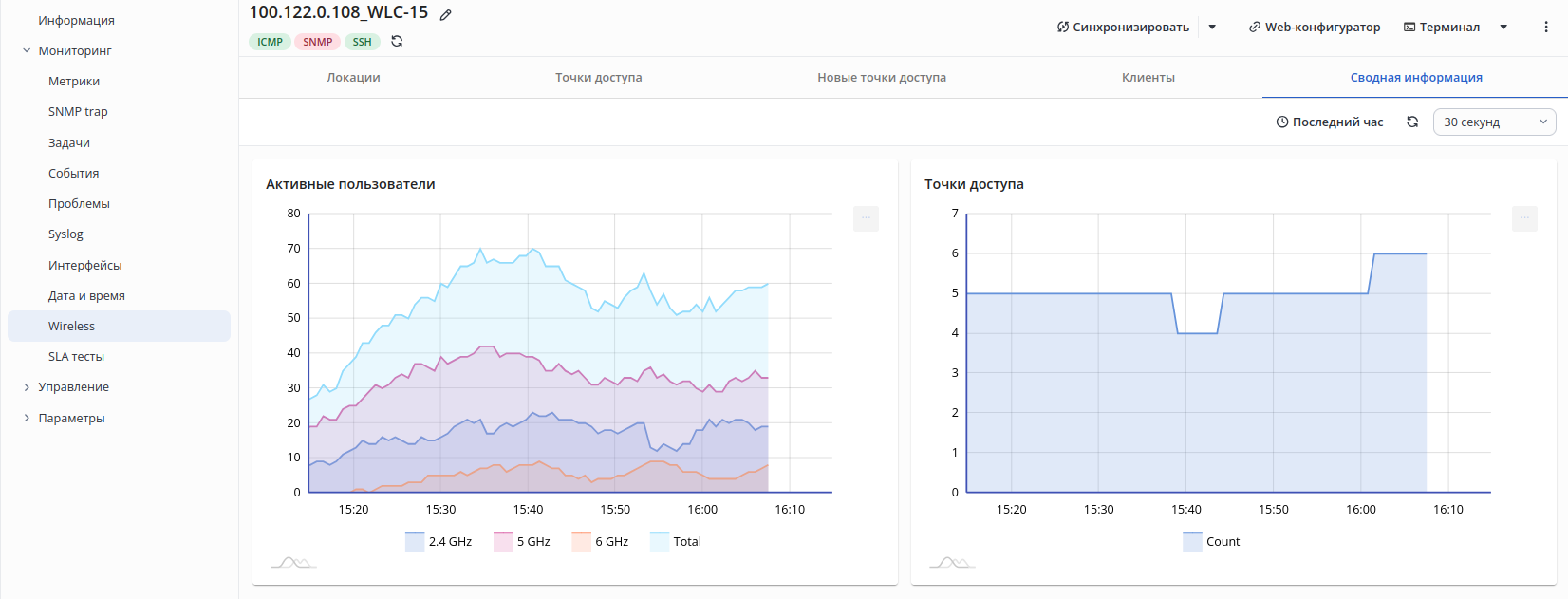

Устройство WLC опрашивается на предмет количества зарегистрированных точек доступа и их клиентах клиентов согласно интервалу опроса метрики "Счетчик подключений". Включить или выключить опрос метрики "Счетчик подключений", а также настроить интервал опроса , можно во вкладке "Сеть" → "Страница устройства" → "Параметры устройства" → "Мониторинг" → карточка "Интервалы опроса метрик". |
Интерфейс раздела аналогичен интерфейсу страницы "Страница группы" → "Wireless" → "Сводная информация".
...

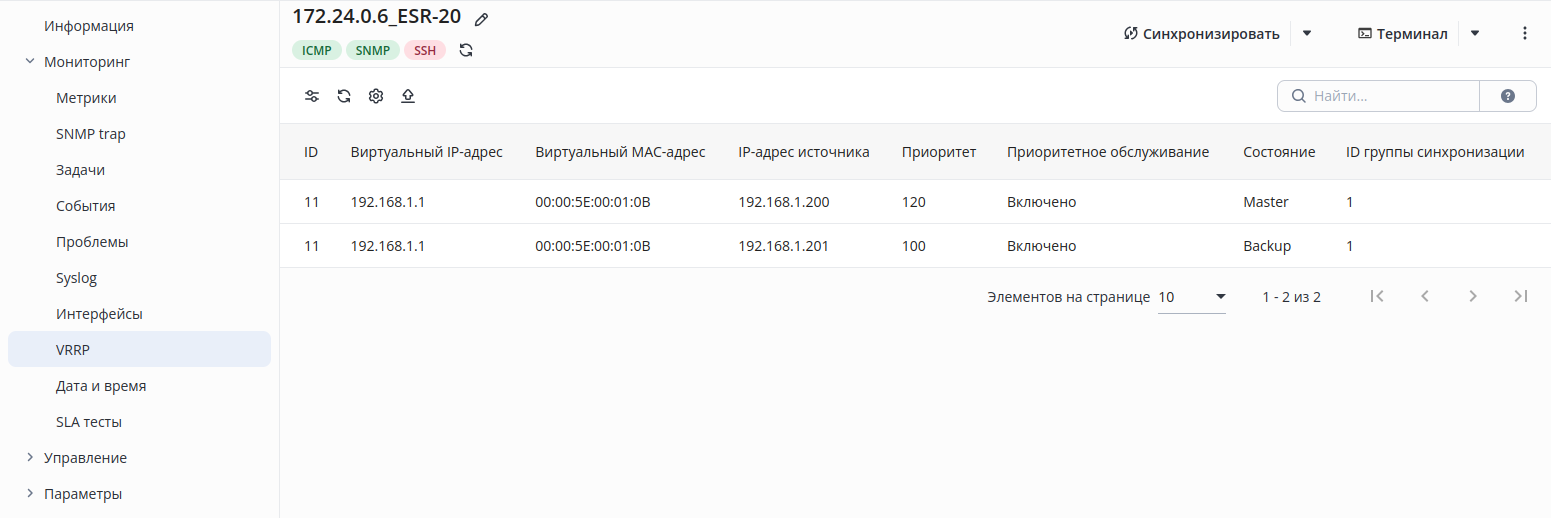

VRRP
...
| Примечание |
|---|
Раздел доступен только для устройств, находящихся в группе типа "Кластер". |
Интерфейс раздела аналогичен интерфейсу страницы "Кластер" → "Мониторинг" → "VRRP".
...
| Примечание |
|---|
Раздел доступен только для устройств ESR, V vESR и WLC. |
| Подсказка |
|---|
Включить или выключить обнаружение и опрос источников NTP конкретного устройства, а также настроить интервалы обнаружения и опроса , можно во вкладке "Сеть" → "Страница устройства" → "Параметры устройства" → "Мониторинг". |
...
Системное время устройства
...
При клике по названию SLA-теста открывается страница с подробной информацией о конфигурации SLA-теста и графиками с результатами тестирования.
Страница содержит в себе следующие элементы:
- Кнопка возврата к таблице с тестами;
- Заголовок с идентификационным номером теста;
- Кнопка выбора диапазона времени, отображаемого на графиках (см. раздел
- раздел "Фильтрация по дате и времени");
- Кнопка обновления графиков;
- Интервал обновления графиков;
- Блок "Результаты выполнения";
- Блок "Конфигурация теста";
- Блоки с графиками.
В блоке "Результаты выполнения"отображаются следующие поля:
- Статус;
- Дата последнего запуска.
В блоке "Конфигурация теста" отображаются следующие поля:
- Описание;
- Состояние;
- Тип;
- Адрес/интерфейс источника;
- Порт источника — UDP-порт источника тестовых пакетов;
- Порт источника (контрольная фаза) — UDP-порт, c которого будут отправляться запросы контрольной фазы SLA-теста;
- Адрес назначения;
- Порт назначения — номер UDP-порта адреса назначения тестовых пакетов;
- Порт назначения (контрольная фаза) — UDP-порт, на который будут отправляться запросы контрольной фазы SLA-теста;
- VRF — название экземпляра VRF, в адресном пространстве которого должен работать SLA-тест;
- DSCP — код DSCP для использования в IP-заголовке тестовых пакетов;
- Установленное время запуска — дата и время запуска SLA-теста, настроенное на устройстве;
- Длительность — длительность выполнения SLA-теста, настроенное на устройстве;
- Пакетов в тесте — настраиваемое количество тестовых пакетов, отправляемых в рамках SLA-теста;
- Размер пакета — размер тестового пакета;
- TTL — максимальное число переходов тестовых пакетов между маршрутизаторами;
- Интервал между пакетами — интервал отправки тестовых пакетов;
- Интервал между тестами — интервал запуска SLA-тестов;
- Тайм-аут — время ожидания ответного тестового пакета;
- Тайм-аут контрольной фазы — время ожидания ответа контрольной фазы SLA-теста.
В случае если опрос метрик SLA-тестов был отключен, рядом с легендой метрики в нижней части графика будет отображаться статус "выключено":
Scroll Pagebreak
VLAN
| Примечание |
|---|
Раздел доступен только для коммутаторов MES. |
...
- IP-адрес — IP-адрес ARP-привязки;
- МАС-адрес — МАС-адрес ARP-привязки;
- VLAN ID — идентификатор VLAN ARP-привязки;
- Интерфейс — интерфейс ARP-привязки;
- Тип — тип ARP-привязки.
