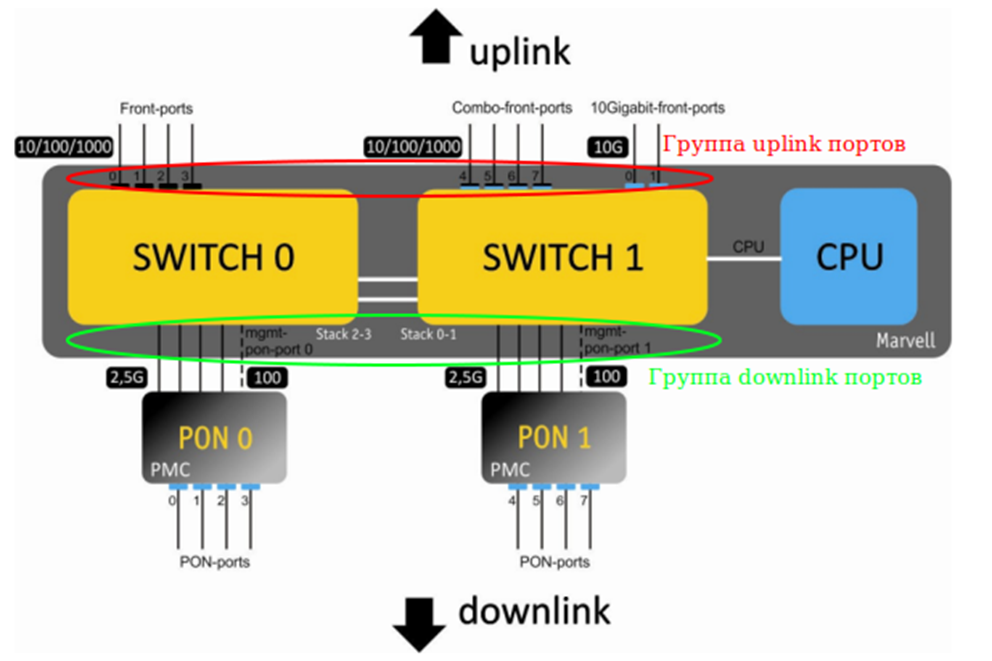

Порты встроенного коммутатора LTP-X условно можно разделить на две группы: uplink порты (интерфейсы front-port) и downlink порты (интерфейсы pon-port). По умолчанию все front-port изолированы между собой, но разрешена передача на любой pon-port. Та же картина с pon-port — они изолированы между собой, но разрешена передача в любой front-port. Иными словами, если поступивший на front-port фрейм согласно таблице коммутации необходимо перенаправить на соседний front-port, он не будет перенаправлен.

Для того, чтобы разрешить прохождение трафика между front-port, нужна дополнительная настройка. Ниже в примере продемонстрирована настройка bridging для двух портов - front-port 0 и front-port 7.

LTP-8X# switch
LTP-8X(switch)# configure
LTP-8X(switch)(config)# interface front-port 0
LTP-8X(switch)(config-if)# bridging to front-port 7
LTP-8X(switch)(config-if)# exit
LTP-8X(switch)(config)# interface front-port 7
LTP-8X(switch)(config-if)# bridging to front-port 0
LTP-8X(switch)(config-if)# exit
LTP-8X(switch)(config)# commit
LTP-8X(switch)(config)# exit
LTP-8X(switch)# exit
LTP-8X# save

Аналогично выполняется конфигурирование и для разрешения передачи трафика между pon-port (между ONT, подключенными на соседних PON деревьях одного OLT). Ниже в примере продемонстрирована настройка bridging для двух портов - pon-port 0 и pon-port 7.

LTP-8X# switch
LTP-8X(switch)# configure
LTP-8X(switch)(config)# interface pon-port 0
LTP-8X(switch)(config-if)# bridging to pon-port 7
LTP-8X(switch)(config-if)# exit
LTP-8X(switch)(config)# interface pon-port 7
LTP-8X(switch)(config-if)# bridging to pon-port 0
LTP-8X(switch)(config-if)# exit
LTP-8X(switch)(config)# commit
LTP-8X(switch)(config)# exit
LTP-8X(switch)# exit
LTP-8X# save

Если необходимо организовать передачу трафика между разными ONT, подключенными к одному и тому же интерфейсу pon-port, то необходимо включить brdging для данного порта "самого на себя". Например для pon-port-0:

LTP-8X# switch
LTP-8X(switch)# configure
LTP-8X(switch)(config)# interface pon-port 0
LTP-8X(switch)(config-if)# bridging to pon-port 0
LTP-8X(switch)(config-if)# exit
LTP-8X(switch)(config)# commit
LTP-8X(switch)(config)# exit
LTP-8X(switch)# exit
LTP-8X# save
Обратите внимание. Bridging между однотипными портами встроенного коммутатора OLT может работать только при использовании model 2 или 3 в конфигурации OLT.

Для MA4000 дополнительных настроек для передачи трафика между front-port интерфейсами управляющих плат PP4X не требуется. На MA4000 front-port по умолчанию не изолированы друг от друга.

Если между ONT, подключенными к одному и тому же pon-port, требуется обеспечение DHCP обмена – сервер установлен за одним из этих ONT, потребуется дополнительная настройка DHCP relay. Порядок настройки DHCP relay для данной схемы приведен в статье в разделе "Использование функционала для pon-to-pon bridging".
