Настройка мультикаста на LTE-8X/2X выполняется в несколько шагов. Настройки можно выполнить как через интерфейс командной строки CLI-интерфейс, так и через WEB-интерфейс LTE.

Для прохождения тегированного трафика через внутренний коммутатор LTE необходимо прописать VLAN для услуги мультикаст.

Настройка при помощи CLI

LTE-2X# switch
LTE-2X(switch)(config)# vlan 30
LTE-2X(switch)(config-vlan)# tagged front-port 3
LTE-2X(switch)(config-vlan)# tagged pon-port 0 - 1
LTE-2X(switch)(config-vlan)# exit
LTE-2X(switch)(config)# reconfig
LTE-8X(switch)(config)# exit
LTE-8X(switch)# exit
LTE-8X# save

Настройка при помощи Web-интерфейса.

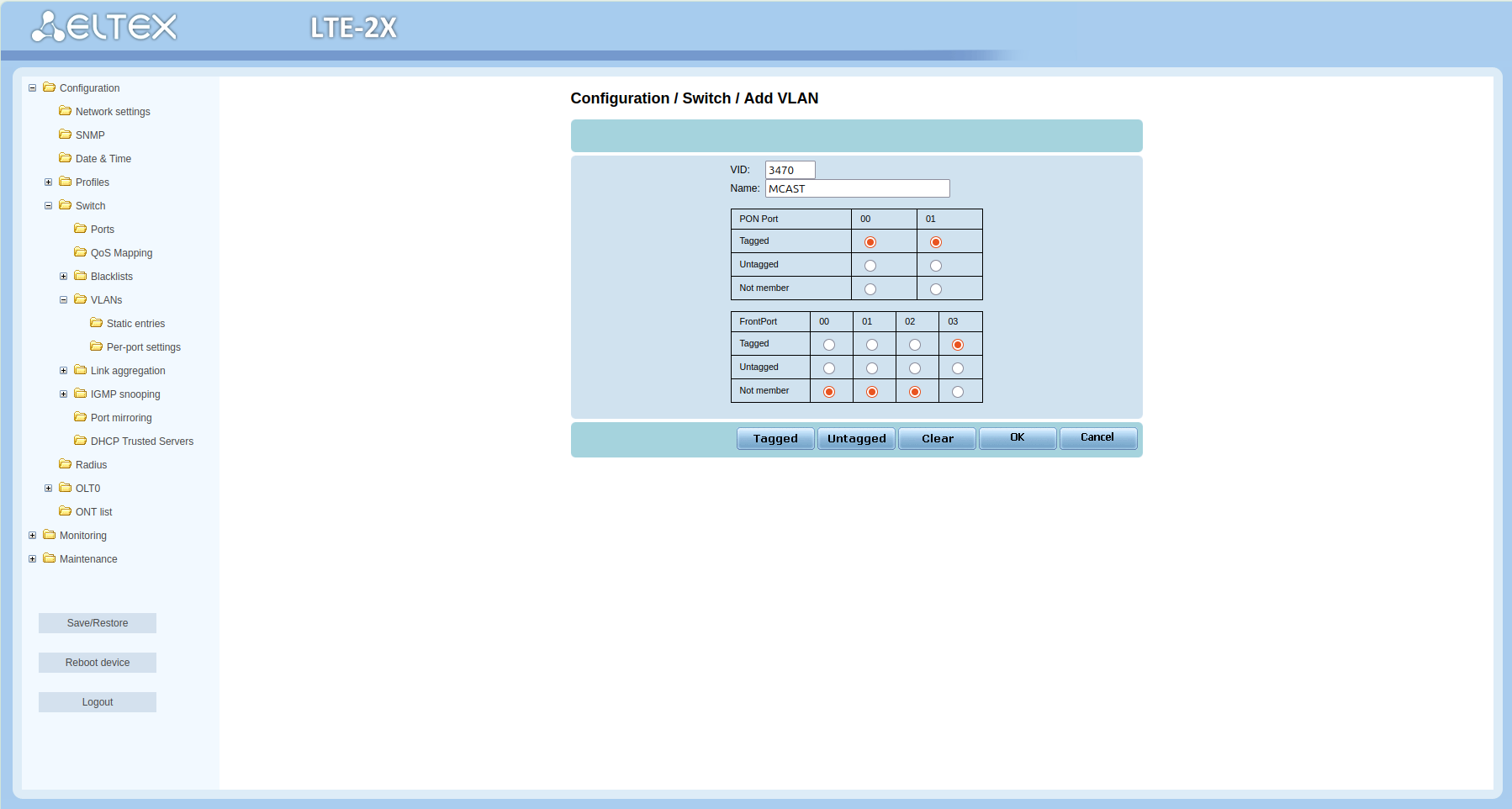

Перейти во вкладку "Configuration" - "Switch" - "VLANs" - "Static entries". Нажать кнопку . В поле VID ввести номер VLAN для услуги мультикаст, указать необходимые порты и нажать кнопку .

Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-05-25 11-10-06.png

Встроенный IGMP Snooping позволяет управлять нисходящим multicast потоком. Необходимо включить глобально IGMP snooping, а так же во VLAN, используемом для услуги мультикаст.

Настройка при помощи CLI

LTE-2X# switch
LTE-2X(switch)# configure
LTE-2X(switch)(config)# ip igmp snooping
LTE-2X(switch)(config)# vlan 30
LTE-2X(switch)(config-vlan)# ip igmp version v1-v2-v3
LTE-2X(switch)(config-vlan)# ip igmp snooping enable
LTE-2X(switch)(config-vlan)# exit
LTE-2X(switch)(config)# reconfig
LTE-2X(switch)(config)# exit
LTE-2X(switch)# exit
LTE-2X# save

Настройка при помощи Web-интерфейса
Перейти во вкладку "Configuration" - "Switch" - "IGMP snooping" - "Global settings". Включить IGMP snooping глобально, для этого необходимо поставить галочку напротив Enable IGMP snooping и нажать кнопку .

Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-05-25 11-19-29.png

Далее необходимо включить IGMP snooping в VlAN, в котором будет осуществляться вещание. Для этого необходимо перейти во вкладку "Configuration" - "Switch" - "IGMP snooping" - "Per-VLAN settings", выбрать нужный VlAN и нажать кнопку .

Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-05-25 11-20-05.png
Включить IGMP snooping и выбрать версию IGMP, после этого нажать .

Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-05-25 11-20-11.png

Настроить профили для ONT.

Настройка профиля конфигурации IGMP выполняется во вкладке "Configuration" - "Profiles" - "IP multicast". Для некоторых ONT есть особенности настройки профилей для прохождения мультикаст трафика. Ниже приведен пример настройки услуги мультикаст во VLAN 30 с максимальным количеством групп 16 и диапазоном групп 233.7.70.1-233.7.70.10 для устройств ont NTE-2, NTE-RG rev.A, NTE-RG.

Настройка мультикаста на NTE-2

Настройка при помощи CLI

К стандартному профилю Rules необходимо добавить правило для UNI порта с которого вы собираетесь запрашивать мультикаст(в данном случае с UNI1). Для порта PON необходимо добавить правило для снятия метки VLAN услуги мультикаст.

LTE-2X# profile rules 2
LTE-2X(profile-rules)# rule add pon 0: if (VID == 30) then DeleteTag
LTE-2X(profile-rules)# rule add uni1 0: if (L3Proto == 0x2) then ClearAddTag
LTE-2X(profile-rules)# exit
LTE-2X# save

После создания профиля Rules необходимо создать профиль IP Multicast.

LTE-2X# add profile ipmc 2
LTE-2X# profile ipmc 2
LTE-2X(profile-ipmc2)# set snooping igmp_mode v1_v2_v3
LTE-2X(profile-ipmc2)# add domain 30 0 16 uni1 2
LTE-2X(profile-ipmc2)# add group 233.7.70.1 233.7.70.10
LTE-2X(profile-ipmc2)# add group 224.0.0.1 224.0.0.2
LTE-2X(profile-ipmc2)# exit
LTE-2X# save

Группы 224.0.0.1 - 224.0.0.2 необходимы для работы функционала подписки\отписки от группы.

Настройка при помощи Web-интерфейса

Для настройки профиля Rules необходимо перейти во вкладку меню "Configuration"-"Profiles"-"Rules" и нажать кнопку . Выбрать созданный профиль и нажать кнопку . Затем добавьте необходимые правила. После добавления правил профиль Rules должен иметь вид:

Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-06-25 09-49-35.png

Необходимо создать профиль IP multicast, для этого перейдите во вкладку "Configuration"-"Profiles"-"IP multicast" и нажмите кнопку . Выберите созданный профиль и нажмите кнопку . В поле IGMP/MLD Mode: необходимо выбрать режим работы IGMP. В данном примере настраивается режим "IGMP v1/v2/v3 compability mode".

Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-05-25 13-26-05.png

После этого необходимо указать IPMC-домен, для этого нажмите кнопку . В поле EPON VID указать влан в котором будет осуществляться вещание, в поле UNI VID указать 0 так как на пользовательские порты пакеты передаются без тега. Указать максимальное число групп 16, порт( в нашем случае UNI1) и линк, нажать кнопку .
Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-05-25 14-02-02.png
Нажать кнопку , ввести диапазон адресов. В нашем случае 233.7.70.1 – 233.7.70.10, все остальные группы для просмотра будут недоступны. Группы 224.0.0.1 - 224.0.0.2 необходимы для работы функционала подписки\отписки от группы.

Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-05-25 14-05-55.png

Настройка мультикаста на NTE-RG.revA.
Настройка мультикаста на NTE-RG.revA выполняется при помощи профиля IP multicast(IPMC), в профиле Rules никаких настроек для мультикаста производить не надо. На NTE-RG.revA есть заранее настроенные интерфейсы для Triple play, каждый из которых работает в своем vlan'е (для мультикаста это vlan 2), поэтому на пользовательский порт пакеты передаются с тегом 2 (UNI VID=2).

Настройка при помощи CLI

В профиле Rules необходимо проверить наличие правила для трансляции метки Vlan услуги мультикаст во Vlan 2. Если данного правила нет, то необходимо добавить его в профиль. А так же выполнить настройку в профиле IP Multicast.

LTE-2X# profile rules 2
LTE-2X(profile-rules)# rule add pon: 0: if (VID == 30) then ReplaceTagVid == 2
LTE-2X(profile-rules)# rule add uni0 0: if (VID == 2) then ReplaceTagVid == 30
LTE-2X(profile-rules)# exit
LTE-8X# add profile ipmc 3
LTE-8X# profile ipmc 3
LTE-8X(profile-ipmc3)# set snooping igmp_mode v1_v2_v3
LTE-8X(profile-ipmc3)# add domain 30 2 16 uni0 0
LTE-8X(profile-ipmc3)# add group 233.7.70.1 233.7.70.10
LTE-8X(profile-ipmc3)# add group 224.0.0.1 224.0.0.2

Настройка при помощи Web-интерфейса

К дефолтному профилю правил Rules для NTE-RG.revA. необходимо добавить правило для трансляции метки Vlan для услуги мультикаст.
Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-06-25 10-04-16.png К

Необходимо создать профиль IP multicast, для этого перейдите во вкладку "Configuration"-"Profiles"-"IP multicast" и нажмите кнопку . Выберите созданный профиль и нажмите кнопку . В поле IGMP/MLD Mode: необходимо выбрать режим работы IGMP. В данном примере настраивается режим "IGMP v1/v2/v3 compability mode".

Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-05-25 13-26-05.png

После этого необходимо указать IPMC-домен, для этого нажмите кнопку . В поле EPON VID указать влан в котором будет осуществляться вещание, в поле UNI VID указать 2 так как на NTE-RG rev.A есть преднастроенный интерфейс для услуги мультикаст во vlan 2. Указать максимальное число групп 16, порт( в нашем случае UNI0 так, как порт UNI1 в этой модели ont не используется) и линк, нажать кнопку .

Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-05-26 15-43-00.png

Нажать кнопку , ввести диапазон адресов. В нашем случае 233.7.70.1 – 233.7.70.10, все остальные группы для просмотра будут недоступны. Группы 224.0.0.1 - 224.0.0.2 необходимы для работы функционала подписки\отписки от группы.

Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-05-26 15-43-50.png

Настройка мультикаста на NTE-RG.revB.
В NTE-RG.revB как и предыдущей модели есть заранее настроенные интерфейсы для Triple play, каждый из этих интерфейсов работает в своем vlan'е, поэтому нужно заменить приходящий vlan на внутренний. Для мультикаста это vlan 2. Но в данном случае профиль IPMC на NTE-RG.revB не используется. Необходимо создать только профиль Rules с нужной трансляцией меток.

Настройка при помощи CLI

LTE-8X# add profile rules 2
LTE-8X# profile rules 2
LTE-8X(profile-rules)# rule add pon 0: if (VID == 30) then ReplaceTagVID = 2; forward
LTE-8X(profile-rules)# rule add uni0 0: if (VID == 2) then ReplaceTagVID = 30; forward

Настройка при помощи Web-интерфейса
Перейти во вкладку "Configuration" - "Profiles" - "Rules". Необходимо создать новый профиль, для этого нажмите кнопку , далее выберите нужный профиль и нажмите кнопку . Так как на этой модели NTE порт UNI1 не используется, необходимо изменить правила для линков, а также добавить правило для замены внешнего Vlan'a на внутренний. Удалите правила с Pon-порта для линков и добавьте новые.

Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-05-26 16-05-10.png

Настройка мультикаста на NTE-RG-1421G-Wac
Настройка мультикаста на NTE-RG-1421G-Wac выполняется при помощи профилей IP multicast(IPMC) и Rules. На NTE-RG-1421G-Wac есть заранее настроенные интерфейсы для Triple play, каждый из которых работает в своем vlan'е (для мультикаста это vlan 2), поэтому на пользовательский порт пакеты передаются с тегом 2 (UNI VID=2). IPMC-домен для данного типа ONT не используется. В профиле IPMC необходимо прописать только диапазон используемых IPMC-групп во вкладке Groups.

Настройка при помощи CLI

В профиле Rules необходимо проверить наличие правила для трансляции метки Vlan услуги мультикаст во Vlan 2. Если данного правила нет, то необходимо добавить его в профиль. А так же выполнить настройку в профиле IP Multicast.

LTE-2X# profile rules 2
LTE-2X(profile-rules)# rule add pon: 0: if (VID == 30) then ReplaceTagVid == 2
LTE-2X(profile-rules)# rule add uni0 0: if (VID == 2) then ReplaceTagVid == 30
LTE-2X(profile-rules)# exit
LTE-8X# add profile ipmc 3
LTE-8X# profile ipmc 3
LTE-8X(profile-ipmc3)# set snooping igmp_mode v1_v2_v3
LTE-8X(profile-ipmc3)# add group 233.7.70.1 233.7.70.10
LTE-8X(profile-ipmc3)# add group 224.0.0.1 224.0.0.2

Настройка при помощи Web-интерфейса

К дефолтному профилю правил Rules для NTE-RG.revA. необходимо добавить правило для трансляции метки Vlan для услуги мультикаст.
Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-06-25 10-04-16.png К

Необходимо создать профиль IP multicast, для этого перейдите во вкладку "Configuration"-"Profiles"-"IP multicast" и нажмите кнопку . Выберите созданный профиль и нажмите кнопку . В поле IGMP/MLD Mode: необходимо выбрать режим работы IGMP. В данном примере настраивается режим "IGMP v1/v2/v3 compability mode".

Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-05-25 13-26-05.png

Нажать кнопку , ввести диапазон адресов. В нашем случае 233.7.70.1 – 233.7.70.10, все остальные группы для просмотра будут недоступны. Группы 224.0.0.1 - 224.0.0.2 необходимы для работы функционала подписки\отписки от группы.

Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-05-26 15-43-50.png

Настройка мультикаста на NTE-1L

Настройка при помощи CLI
В стандартном профиле Rules необходимо удалить все правила и добавить следующие настройки.

LTE-8X# add profile rules 2
LTE-8X(profile-rules)# rule add pon 0: if (VID == 30) then DeleteTag
LTE-8X(profile-rules)# rule add uni0 0: if (L2DA == 01:00:5E:00:00:00) then AddTagVID = 30

После создания профиля Rules необходимо настроить профиль IPMC.

LTE-2X# add profile ipmc 2
LTE-2X# profile ipmc 2
LTE-2X(profile-ipmc2)# set snooping igmp_mode v1_v2_v3
LTE-2X(profile-ipmc2)# add domain 30 0 16 uni0 0
LTE-2X(profile-ipmc2)# add group 233.7.70.1 233.7.70.10
LTE-2X(profile-ipmc2)# add group 224.0.0.1 224.0.0.2
LTE-2X(profile-ipmc2)# exit
LTE-2X# save

Настройка при помощи Web-интерфейса

В профиле Rules необходимо добавить следующие правила.
Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-05-28 16-36-06.png

В настройках профиля IPMC выбрать режим работы IGMP.

Eltex Knowledge Base > [LTE-X] Настройка услуги мультикаст на OLT > Снимок экрана от 2026-05-25 13-26-05.png

И указать настройки для перекладывания меток.

После создания профилей Rules и IPMC необходимо их назначить на NTE и выполить реконфигурацию.

Настройка проксирования IPMC трафика на OLT-чипе.
Необходимо прописать номера VLAN, по которым осуществляется вещание. Для корректной работы протокола IGMP для тегированных пакетов указывается номера VLAN, по которому принимается широковещательный трафик. Если вещание происходит в не тегированных пакетах, то работа производится по 0-му домену (созданному по умолчанию).
Настройка при помощи CLI
LTE-2X# olt 0 LTE-2X(OLT0)# set ipmc domain ip 1 10.10.10.10 LTE-2X(OLT0)# set ipmc domain vid 1 30 LTE-2X(OLT0)# reconfigure LTE-2X(OLT0)# exit LTE-2X# save
Настройка при помощи Web-интерфейса
Перейдите в вкладку "Configuration" - "OLT0" - "Domains". В поле VID напротив Domain 1 указать VLAN, используемый для услуги мультикаста. В поле IP указать IP-адрес IGMP proxy.
Для применения выполненных настроек необходимо выполнить реконфигурацию OLT чипа.
