Целью данного документа является демонстрация операторского решения для построения участка сети доступа с использованием технологии GPON на оборудовании компании Eltex и демонстрация практик использования этого оборудования.

Целевая аудитория

Данный документ будет полезен для инженеров сетей передачи данных сетей операторов связи на этапе проектирования участка сети при определении технологии последней мили, которая будет использоваться на участке сети. Также данный документ рекомендуется при рассмотрении модернизации участка сети доступа, построенного по технологии PON.

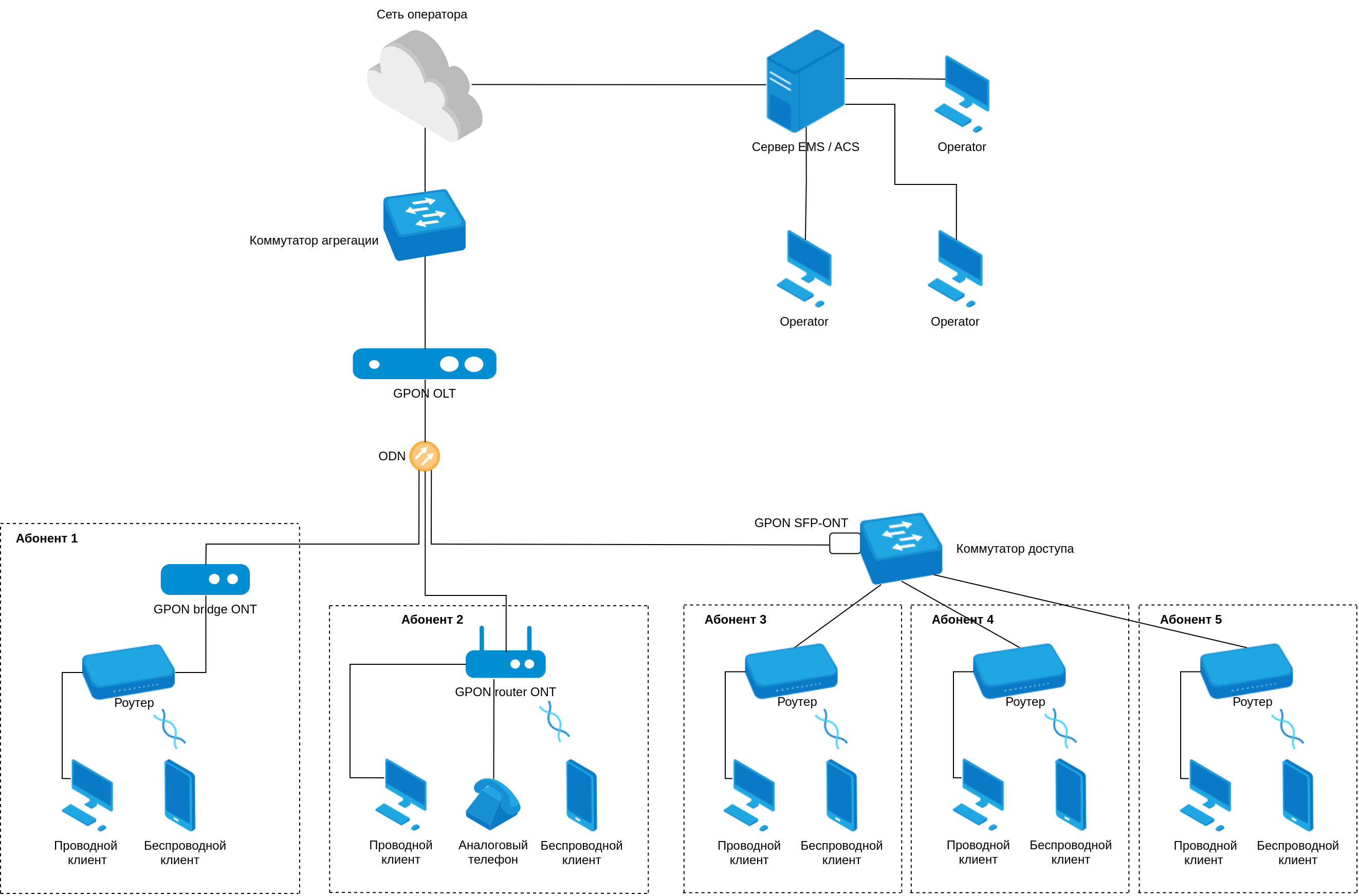

Предлагаемая схема сети

В предлагаемом решении рассматривается несколько типовых схем подключения с использованием ONT, работающих в режимах bridge и router.

Преимущества решения

Отличительной особенностью данной схемы подключения является обеспечение прозрачной передачи через ONT данных различных услуг, предоставляемых в разных VLAN. Такой подход к настройке позволяет подключать к LAN-интерфейсам ONT различное оборудование, от коммутаторов доступа до домашних маршрутизаторов. Таким образом, к ONT, настроенному в bridge-режиме, может подключаться как оборудование, находящееся в зоне ответственности оператора, так и любой домашний абонентский маршрутизатор. Отдельно следует отметить то, что настройка ONT в подобных схемах относительно проста и осуществляется полностью средствами OLT. Управление и мониторинг может осуществляться при помощи системы управления Eltex EMS, для которой используется отдельный физический или виртуальный сервер. Помимо подключения ONT в режиме bridge, так же могут подключаться ONT, которые могут использоваться в качестве полноценного домашнего маршрутизатора, в частности серия ONT NTU-RG производства ELTEX. Для дистанционной настройки ONT, работающих в режиме маршрутизатора, может использоваться сервер ACS, взаимодействующий с ONT по протоколу CWMP спецификации TR-069. Удаленное управление внутренними конфигурациями ONT позволяет упростить конфигурирование абонентских терминалов, применять массово типовые шаблоны конфигураций внутренних интерфейсов ONT, а так же в случае сброса настроек позволяет избежать необходимости выезда к абонентам для конфигурирования ONT. Сервер автоматической конфигурации ACS может использоваться в двух вариантах:

Встроенный ACS сервер на OLT. Присутствует по умолчанию на всех OLT серий LTP-X, LTP-N. Позволяет осуществлять управление конфигурациями ONT, подключенных к конкретному OLT. Доступный интерфейс управления - только интерфейс командой строки (CLI). Подключение к CLI встроенного сервера ACS осуществляется из CLI OLT. Вся информация об ONT хранится в конфигурации OLT. Параметры ONT, описываемые в ACS и остальная конфигурация OLT представляют собой единый конфигурационный файл.
Встроенный ACS сервер не поддержан на OLT MA5160.
Внешний сервер ACS (пакет Eltex.ACS). Устанавливается на отдельном сервере, доступном из сети управления. Управление конфигурациями ONT доступно через CLI интерфейс и через графический интерфейс системы управления Eltex.EMS. Наиболее распространенный вариант установки – в паре с системой управления EMS. Хранение информации о конфигурациях ONT осуществляется в MySQL базах данных сервера.

Так же в линейке абонентского оборудования GPON представлены ONT в форм-факторе SFP модуля. Такая реализация позволяет подключать активное оборудование ethernet (коммутаторы ELTEX серии MES, маршрутизаторы ELTEX серии ESR) к PON сети.

Возможные продуктовые решения

Возможные варианты используемого оборудования для приведенной схемы:

Коммутатор агрегации

Для соединения PON сегмента доступа с вышестоящей сетью рекомендуется использовать коммутаторы агрегации Eltex серии MES с поддержкой 1/10G-интерфейсов.

Модель

Количество портов

Типы портов

Емкость MAC-таблицы

MES3300-24

24

24 × 10/100/1000BASE-T,

4 × 10GBASE-R (SFP+)/1000BASE-X(SFP)

16384

GPON OLT

В качестве GPON станционных терминалов могут быть использованы следующие модели OLT.

Модель	Количество uplink портов	Тип uplink портов	Количество PON портов	Режимы работы PON портов
LTP-8X	8	4 × 10/100/1000BASE-T, 4 × 10/100/1000BASE-T/1000BASE-X 2 × 10GBASE-X (SFP+)/1000BASE-X	8	GPON
LTP-4X	4	4 × 10/100/1000BASE-T/1000BASE-X 2 × 10GBASE-X (SFP+)/1000BASE-X	4	GPON
LTP-16N	8	8 × 10GE (SFP+)/1GE (SFP), 1 × 10/100/1000BASE-T (ООВ)	16	GPON
LTP-8N	4	4 × 10GE (SFP+)/1GE (SFP), 1 × 10/100/1000BASE-T (ООВ)	8	GPON
MA5160*	10 для одной управляющей платы. Возможно использование до двух плат.	4 × 25/10/1GE (SFP28/SFP+/SFP) 6 × 100/40GE (QSFP28/QSFP+)	до 256	GPON / XGS-PON / Combo GPON+XGS-PON**

* — особенности реализации схемы с использованием MA5160 в качестве OLT приведены в Приложении 5. Использование OLT MA5160 в схеме GPON.

** — Линейная плата Combo GPON+XGS-PON LC16XG на текущий момент находится в разработке.

GPON bridge ONT

В качестве GPON абонентских терминалов, подключаемых как bridge, могут быть использованы следующие модели ONT.

Модель	Количество LAN-портов	Тип LAN-портов
NTU-1	1	1 × 1G
NTU-SFP-200	1	1 × 1G

Помимо перечисленных моделей, которые могут работать только в режиме bridge, также в этом режиме может быть настроен любой абонентский терминал, способный работать в режиме router.

GPON router ONT

В качестве GPON абонентских терминалов, которые содержат функционал абонентского маршрутизатора, рекомендуются к использованию следующие модели ONT.

Модель	Количество LAN-портов	Тип LAN-портов	Wi-Fi
NTU-RG-5421G-Wac	4	4 × 1G, 1 x FXS	a/b/g/n/ac
NTU-RG-5520G-Wax	4	4 × 1G	a/b/g/n/ac/ax
NTU-RG-5521G-Wax	4	4 × 1G, FXS	a/b/g/n/ac/ax

Router

В качестве домашнего маршрутизатора. который может быть подключен за ONT в режиме bridge, может быть рассмотрена установка устройств:

Модель	WAN-интерфейс	Количество LAN-портов	Wi-Fi
RG-5440G-Wac	1 × 1G	4 × 1G	a/b/g/n/ac
RG-1440G-Wac	1 × 1G	4 × 1G	a/b/g/n/ac

Коммутатор доступа

Для подключения PON-сегмента к нижестоящему сегменту доступа рекомендуем использовать коммутаторы доступа Eltex серии MES.

Модель	Количество портов	Емкость MAC-таблицы
MES2300-24	24	16384

EMS server

Системные требования к аппаратной части сервера, на котором будет установлен EMS, варьируются в зависимости от запланированного количества подключаемых OLT и ONT. Рекомендованные ОС: Ubuntu 20.04 (при установке в паре с Eltex.ACS), Ubuntu 22.04.

Количество устройств	Распределение сервисов	CPU core	RAM, ГБ	HDD, ГБ	Функции
до 10 OLT до 5 тыс. ONT	EMS + database	4, 64-bit x86 CPUs	8	200	Ядро СУ, СУБД
от 10 до 200 OLT до 100 тыс. ONT	EMS + database	4, 64-bit x86 CPUs	16	500	Ядро СУ, СУБД
от 200 до 400 OLT до 200 тыс. ONT	EMS	8, 64-bit x86 CPUs	32	100	Ядро СУ
от 200 до 400 OLT до 200 тыс. ONT	database	4, 64-bit x86 CPUs	32	1000	СУБД

ACS server

При установке на сервер дополнительно к СУ Eltex.EMS пакета Eltex.ACS, следует дополнительно закладывать аппаратный ресурс для работы сервиса ACS. Рекомендованная ОС: Ubuntu 20.04.

Количество устройств (CPE)	CPU	RAM, ГБ	HDD, ГБ
до 10000	4 core	8	70 и выше
10000-20000	8 core	16	110 и выше
20000-50000	8 core и более (AMD Ryzen 5 1600X / Intel® Xeon® E5-2680)	16GB	200

Аппаратные требования к ACS-серверу должны суммироваться c требованиями к EMS-серверу при установке ACS+EMS на одном физическом сервере.
