Предположим, что нам необходимо предоставить абоненту, подключаемому к ONT, три услуги — высокоскоростной Интернет, IPTV и IP телефонию. Каждая из услуг поступает на OLT из вышестоящей сети оператора в своем сервисном VLAN:

• VLAN 2149 — сервис Интернет;
• VLAN 30 — сервис IPTV;
• VLAN 3149 — сервис IP телефонии (VoIP).

Дополнительно задействованы следующие VLAN:

• VLAN 4094 – ACS внутренний (данный VLAN настраивается только в пределах OLT);
• VLAN 100 – управление.

Для управления OLT и коммутаторами доступа и агрегации предполагается использование отдельного VLAN. В данном документе в качестве примера будет использован VLAN 100.

Для удаленной настройки ONT, работающих в режиме маршрутизатора NTU-RG, задействуется отдельный VLAN. В примере рассмотрим использование VLAN 4094 при использовании встроенного в OLT ACS сервера. Одновременно для настройки ONT может быть использован либо внутренний либо внешний ACS сервер. Схема настройки услуг с использованием внешнего ACS сервера приведена в приложении Приложение 1. Конфигурация OLT для подключения ONT к внешнему ACS-серверу (схема GPON).

Управление сетевыми узлами, в частности GPON, может осуществляться через интерфейс командной строки OLT, посредством системы управления Eltex.EMS, либо через web-интерфейс OLT (доступен на OLT серий LTP-N/LTX).

Конфигурирование коммутаторов доступа и агрегации в данном примере осуществляется через CLI. Дополнительно рассмотрено в отдельных разделах конфигурирование OLT из системы управления Eltex.EMS и web-интерфейса OLT.

Услуга VoIP в данном примере предоставляется только ONT, в составе которого присутствуют FXS-порты.

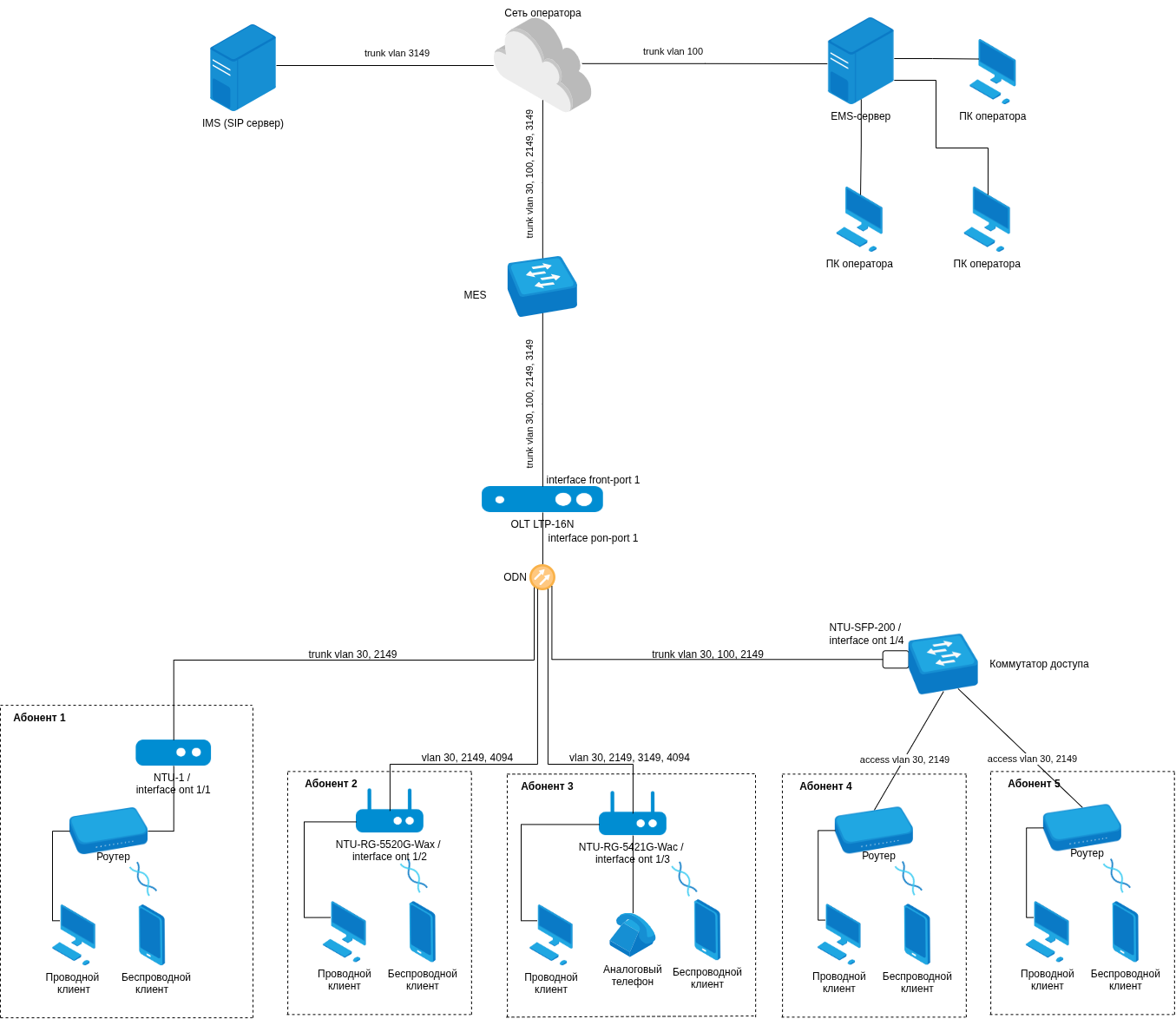

Ниже приведена схема с отображением деталей конфигурации.

В соответствии с данной схемой предполагается следующее:

• Для NTU-1 — подключение абонентского маршрутизатора напрямую к ONT. Подключение пользовательских устройств выполняется к абонентскому маршрутизатору;
• Для NTU-RG-5520G-Wax и NTU-RG-5421G-Wac, настраиваемых в режиме router — подключение пользовательских устройств выполняется напрямую к ONT;
• Для NTU-SFP-200, ONT в форм-факторе SFP-модуля — подключение к коммутатору доступа. Режим обработки VLAN trunk настраивается на ONT средствами OLT.

Описание настройки сетевых узлов данной схемы приведено в следующих разделах:
