Схема подключения внешнего ACS сервера

Внешний ACS-сервер представляет собой систему, устанавливаемую на отдельном физическом или виртуальном сервере, расположенном в технологической сети. Внешний ACS-сервер может использоваться в следующих вариациях:

  • На одном сервере с пакетом Eltex.EMS с интеграцией интерфейса управления ACS в GUI EMS сервера;
  • На отдельном от Eltex.EMS с интеграцией интерфейса управления ACS в GUI EMS сервера;
  • В качестве самостоятельного пакета с интерфейсом управления CLI.

В каждой перечисленной схеме взаимодействие ONT и ACS-сервера обеспечивается напрямую, OLT обеспечивает прозрачный обмен данными.

Кроме того, при использовании внешнего ACS-сервера для предоставления IP-адресов на ONT в VLAN ACS должен присутствовать DHCP-сервер с настроенным пулом адресов для ONT. DHCP-сервер может быть развернут как на отдельном сервере, так и на одном сервере с EMS и/или ACS.

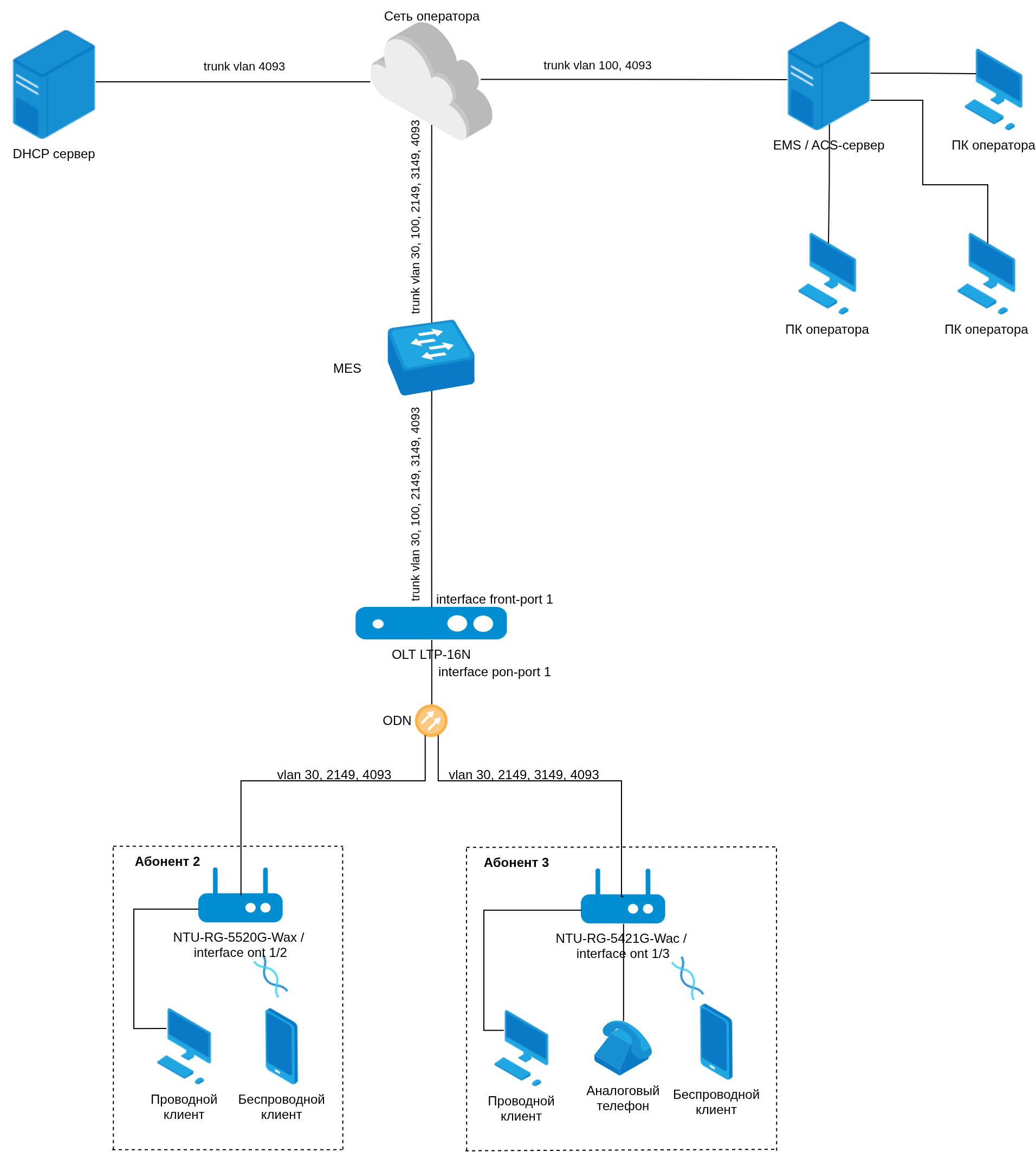

В общем виде схема включения ACS-сервера в сеть выглядит следующим образом. В качестве примера для взаимодействия ONT и ACS сервера рассмотрена настройка VLAN 4093.

Обмен данными обеспечивается в отдельном VLAN аналогично обмену ONT со встроенным ACS сервером OLT.

Процедура установки и настройки пакета Eltex.ACS описана в документации на продукт, а также в базе знаний.

Для Eltex.ACS предусмотрена система лицензирования. Для уточнения деталей приобретения лицензии свяжитесь с коммерческим отделом предприятия ELTEX. Без лицензии действует ограничение на подключение CPE к ACS-серверу, не более 100 CPE.

Настройка сервисных профилей cross-connect и management

LTP-16N(configure)# profile cross-connect ACS_ext
LTP-16N(config)(profile-cross-connect-ACS_ext)# outer vid 4093
LTP-16N(config)(profile-cross-connect-ACS_ext)# iphost enable
LTP-16N(config)(profile-cross-connect-ACS_ext)# exit
LTP-16N(configure)# profile management ACS_ext
LTP-16N(config)(profile-management-ACS_ext)# username acs
LTP-16N(config)(profile-management-ACS_ext)# password acsacs
LTP-16N(config)(profile-management-ACS_ext)# url http://20.1.1.1:9595
LTP-16N(config)(profile-management-ACS_ext)# exit
LTP-16N(configure)# do commit
LTP-16N(configure)# do save
Переход в режим конфигурирования профиля cross-connect служебного сервиса внешнего ACS для NTU-RG
Указание сервисного VLAN ID, в котором будут взаимодействовать ONT и OLT при работе ACS
Включить создание на ONT средствами OMCI сервисного WAN IP интерфейса для работы с ACS
Выход из режима конфигурирования профиля cross-connect
Переход в режим конфигурирования профиля management, информация об ACS-сервере передается на ONT посредством OMCI
Указание логина для авторизации ONT на ACS-сервере (по умолчанию для внешнего сервера "acs")
Указание пароля для авторизации ONT на ACS-сервере (по умолчанию для внешнего сервера "acsacs")
Указание IP адреса и порта доступа на ACS-сервер (по умолчанию сервер слушает порт 9595)
Выход из режима конфигурирования профиля management
Применение конфигурации
Сохранение выполненных изменений в энергонезависимую память

Настройка ONT

После создания необходимых профилей их необходимо применить на ONT. В качестве примера данной процедуры мы рассмотрим процесс настройки на ранее сконфигурированных устройствах ONT моделей NTU-RG-5421G-Wac и NTU-RG-5520G-Wac. Подробное руководство будет представлено в разделе Настройка OLT и ONT в CLI (схема GPON).

LTP-16N(configure)# interface ont 1/2
LTP-16N(config)(if-ont-1/2)# service 3 profile cross-connect ACS_ext dba dba1
LTP-16N(config)(if-ont-1/2)# profile management ACS_ext
LTP-16N(config)(if-ont-1/2)# exit
LTP-16N(configure)# interface ont 1/3
LTP-16N(config)(if-ont-1/3)# service 4 profile cross-connect ACS_ext dba dba1
LTP-16N(config)(if-ont-1/3)# profile management ACS_ext
LTP-16N(config)(if-ont-1/3)# exit
LTP-16N(configure)# do commit
LTP-16N(configure)# do save
Переход в режим редактирования interface ont 1/2
Применение сервисного профиля cross-connect для услуги 3 (NTU-RG: ACS_ext) и дефолтного dba
Применение служебного профиля management для взаимодействия ONT и внешнего ACS сервера
Выход из режима редактирования interface ont
Переход в режим редактирования interface ont 1/3
Применение сервисного профиля cross-connect для услуги 4 (NTU-RG: ACS_ext) и дефолтного dba
Применение служебного профиля management для взаимодействия ONT и внешнего ACS сервера
Выход из режима редактирования interface ont
Применение конфигурации
Сохранение выполненных изменений в энергонезависимую память
