Постановка задачи

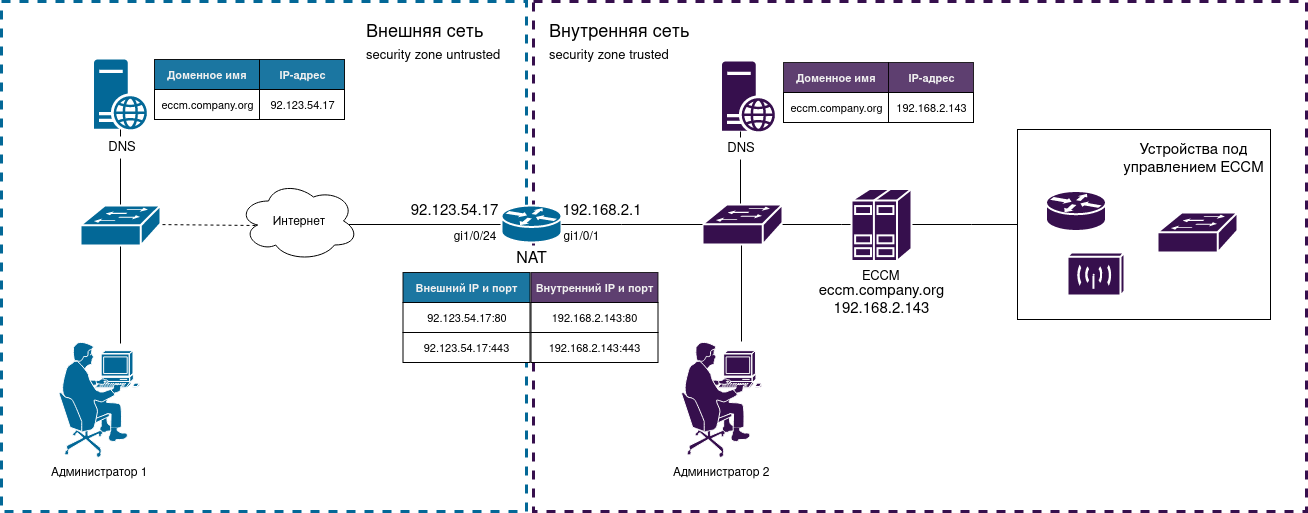

Во внутренней (локальной) сети предприятия поднят и настроен ECCM-сервер, посредством которого производится мониторинг и управление сетевым оборудованием предприятия. На границе внутренней сети предприятия и внешней сети расположен маршрутизатор с настройками NAT, то есть для Администратора 1 сервер ЕССМ находится «‎за NAT».

Требуется предоставить Администратору 1, который находится за пределами внутренней сети предприятия, доступ до web-интерфейса ECCM-сервера. При этом доступ должен быть организован таким образом, чтобы процедура подключения к ЕССМ для Администратора 1 и Администратора 2, который находится в одной локальной сети с сервером, выглядела абсолютно идентично.

Решение

Для того чтобы у Администратора 1 и Администратора 2 был равный доступ до сервера ECCM, находящегося во внутренней сети предприятия («‎за NAT»), необходимо, чтобы в адресной строке браузера Администраторы обращались по одному и тому же адресу. Решение поставленной задачи может быть достигнуто при соблюдении условий:

Условие 1. Во внешней сети внешний IP-адрес граничного маршрутизатора 92.123.54.17 должен резолвиться по тому же доменному имени, что и локальный IP-адрес ECCM-сервера 192.168.2.143 во внутренней сети предприятия.

Условие 2. Правила NAT должны быть настроены таким образом, чтобы порты, используемые для доступа к web-интерфейсу системы (80, 443), были проброшены симметрично.

Пример настройки

1. Запустить/перезапустить ECCM-сервер с помощью скрипта ./compose-tools.sh с указанием доменного имени ECCM после ключа --start вместо его IP-адреса:

   sudo ./compose-tools.sh --start <Доменное имя ECCM>




2. На граничном маршрутизаторе:
   1. настроить DNAT таким образом, чтобы при обращении Администратора 1 на внешний адрес маршрутизатора (92.123.54.17) трафик перенаправлялся на локальный (внутренний) адрес ECCM-сервера (192.168.2.143);
   2. пробросить необходимые для доступа к ECCM порты:
      • 80 — порт для доступа к web-интерфейсу ECCM по http;
      • 443 — порт для доступа к web-интерфейсу ECCM по https (сервер должен запускаться с ключом --https. При этом доступа к серверу по порту 80 не будет).


3. На DNS-сервере, расположенном в сети Администратора 1, установить соответствие между доменом ECCM (eccm.company.org) и внешним IP-адресом (92.123.54.17) граничного маршрутизатора
   ИЛИ
   на ПК Администратора 1 в файле /etc/hosts установить соответствие между доменом ECCM (eccm.company.org) и внешним IP-адресом (92.123.54.17) граничного маршрутизатора.


4. На DNS-сервере, расположенном в сети Администратора 2, установить соответствие между доменом ECCM (eccm.company.org) и внутренним IP-адресом ECCM-сервера (192.168.2.143)
   ИЛИ
   на ПК Администратора 2 в файле /etc/hosts установить соответствие между доменом ECCM (eccm.company.org) и внутренним IP-адресом ECCM-сервера (192.168.2.143).

После того как описанные выше рекомендации будут произведены, у Администратора 1 и Администратора 2 появится возможность подключения к web-интерфейсу сервера ECCM по ссылке:

• в случае подключения к серверу по протоколу http:

  http://<Доменное имя ECCM>:80




• в случае подключения к серверу по протоколу https:

  https://<Доменное имя ECCM>:443




Далее приведены пример настроек DNAT на маршрутизаторе ESR и примеры установления соответствия между доменом ECCM и IP-адресом в файле /etc/hosts для ПК Администратора 1 и ПК Администратора 2.

Настройка DNAT и проброс портов на сервисном маршрутизаторе ESR

1. Создайте зоны безопасности trusted и untrusted:

2. Настройте сетевые интерфейсы: задайте IP-адреса, установите принадлежность сетевых интерфейсов к зонам безопасности:

 3. Создайте и настройте профили IP-адресов и портов, которые потребуются для настройки правил DNAT. Для каждого порта, который требуется пробросить для корректной работы ECCM, необходимо настраивать отдельный профиль.

4. В режиме конфигурирования функции DNAT создайте пул адресов и портов назначения, в которые будут транслироваться адреса пакетов, поступающие на адрес 92.123.54.17 из внешней сети. Для каждого пробрасываемого порта необходимо создать свой пул:

5. Создайте набор правил DNAT, в соответствии с которыми будет производиться трансляция адресов. На каждый пробрасываемый порт необходимо настроить свое правило DNAT.

• Все описанные ниже правила распространяются только для пакетов, пришедших из зоны untrusted (from zone untrusted).
• Правила включают в себя требования к соответствию данных по:
  • адресу 92.123.54.17 (match destination-address net_uplink),
  • порту назначения 80, 443 (match destination-port eccm_port_80, match destination-port eccm_port_443),
  • протоколу tcp (match protocol tcp).
• В каждом правиле задано действие, применяемое к данным, удовлетворяющим всем правилам — action destination-nat.

6. Создайте пару зон, соответствующую зонам безопасности untrusted и trusted. В настройках созданной пары укажите, что следует пропускать (action permit) только трафик:

• который прошел преобразование DNAT (match destination-nat);


• адрес назначения которого соответствует 192.168.2.143 (match destination-address eccm_ip);

• адрес источника которого может быть любым (match source-address any);

• требования к протоколу которого не определены (match protocol any).

7. Сохраните настройки в энергонезависимую память ESR поочередным вводом команд:

Для мониторинга настроек и работы DNAT на ESR воспользуйтесь следующими командами:

Name         IP               Port     Description
-----------  ---------------  -------  -------------
eccm_80      192.168.2.143    80       --
eccm_443     192.168.2.143    443      --

Name                From                Description
------------------  ------------------  -------------
DNAT_for_ECCM       zone 'untrusted'    --

Prot      Inside source           Inside destination    Outside source          Outside destination      Pkts      Bytes
--------  ----------------------  --------------------  ----------------------  -----------------------  --------  --------
tcp       109.111.66.10:42508     192.168.2.143:443     109.111.66.10:42508     92.123.54.17:443         --        --
tcp       109.111.66.10:42524     192.168.2.143:443     109.111.66.10:42524     92.123.54.17:443         --        --

Настройка файла /etc/hosts

Для ПК Администратора 1

В файле /etc/hosts на ПК Администратора 1 пропишите соответствие между доменом ECCM и внешним IP-адресом граничного маршрутизатора.

Например, если домен ECCM eccm.company.org, то в /etc/hosts необходимо добавить строку:

92.123.54.17	eccm.company.org

127.0.0.1	localhost
127.0.1.1	administator1_pc
92.123.54.17	eccm.company.org

Для ПК Администратора 2

В файле /etc/hosts на ПК Администратора 2 пропишите соответствие между доменом ECCM и внутренним IP-адресом ECCM-сервера.

Например, если домен ECCM eccm.company.org, то в /etc/hosts необходимо добавить строку:

192.168.2.143	eccm.company.org

127.0.0.1	localhost
127.0.1.1	administator2_pc
192.168.2.143	eccm.company.org

После произведенных настроек сервер ECCM будет доступен как из внешней, так и из внутренней сети по доменному имени eccm.company.org.
