Предположим, что нам необходимо предоставить абоненту, подключаемому к ONT, две услуги — высокоскоростной Интернет и IPTV. Каждая из услуг поступает на OLT из вышестоящей сети оператора в своем сервисном VLAN:
Для управления OLT и коммутаторами доступа и агрегации предполагается использование отдельного VLAN. В данном документе в качестве примера будет использован VLAN 100.
Конфигурирование коммутаторов в данном примере осуществляется через CLI, дополнительно рассмотрено в отдельных разделах конфигурирование OLT из системы управления Eltex.EMS и веб-интерфейса OLT.
В качестве оконечного пользовательского устройства может выступать ПК либо маршрутизатор.

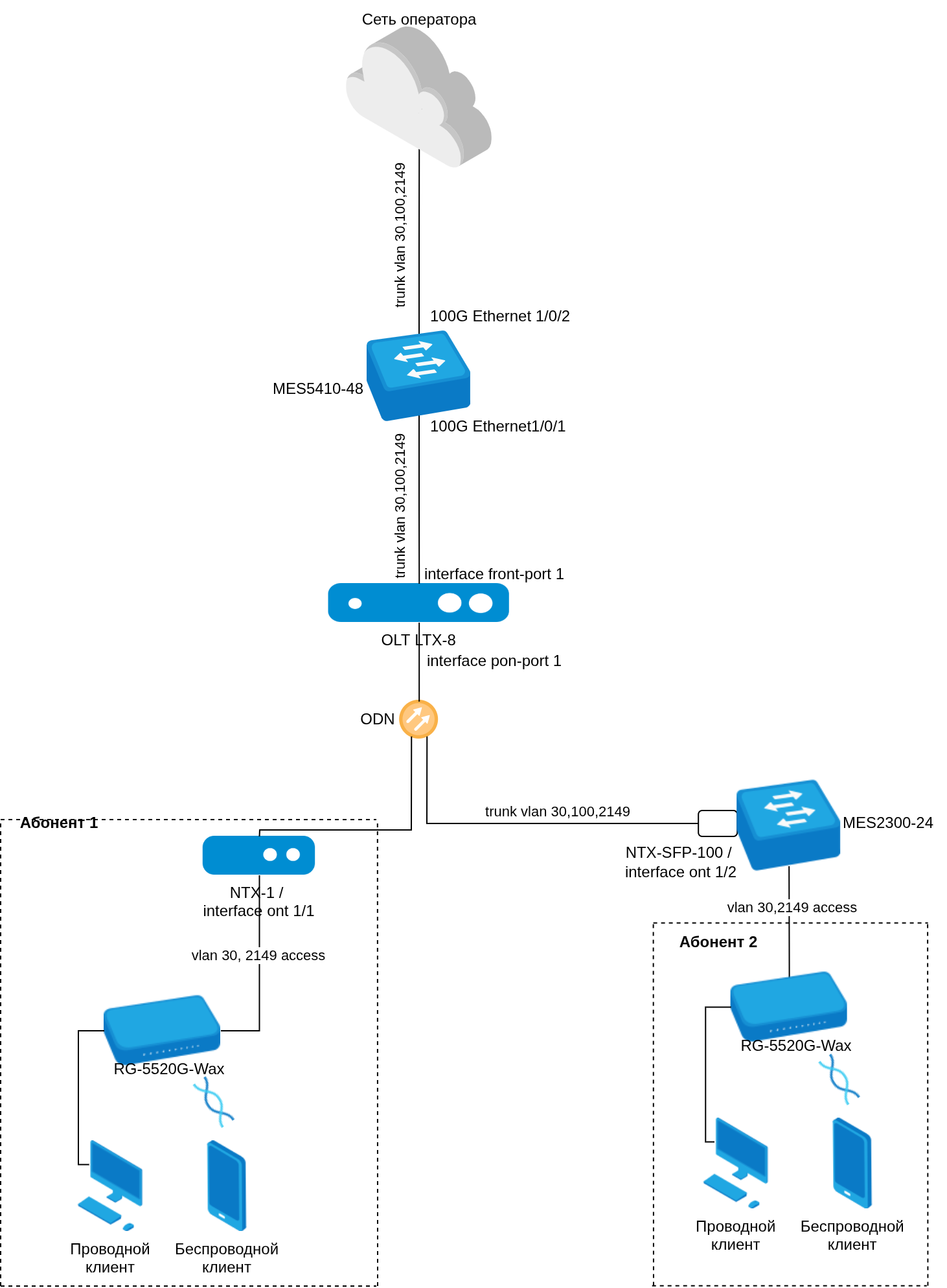

Ниже приведена схема с отображением деталей конфигурации.
В соответствии с данной схемой, для NTX-1 предполагается подключение абонентского маршрутизатора напрямую к ONT. В случае же с NTX-SFP-100, ONT в форм-факторе SFP-модуля предполагает подключение к коммутатору доступа. Режимы обработки VLAN access (для NTX-1) и trunk (для NTX-SFP-100) настраиваются на ONT средствами OLT и имеют некоторые отличия по конфигурации. Подробнее это рассмотрено в разделе Настройка OLT и ONT в CLI.
Описание настройки сетевых узлов данной схемы приведено в следующих разделах:
