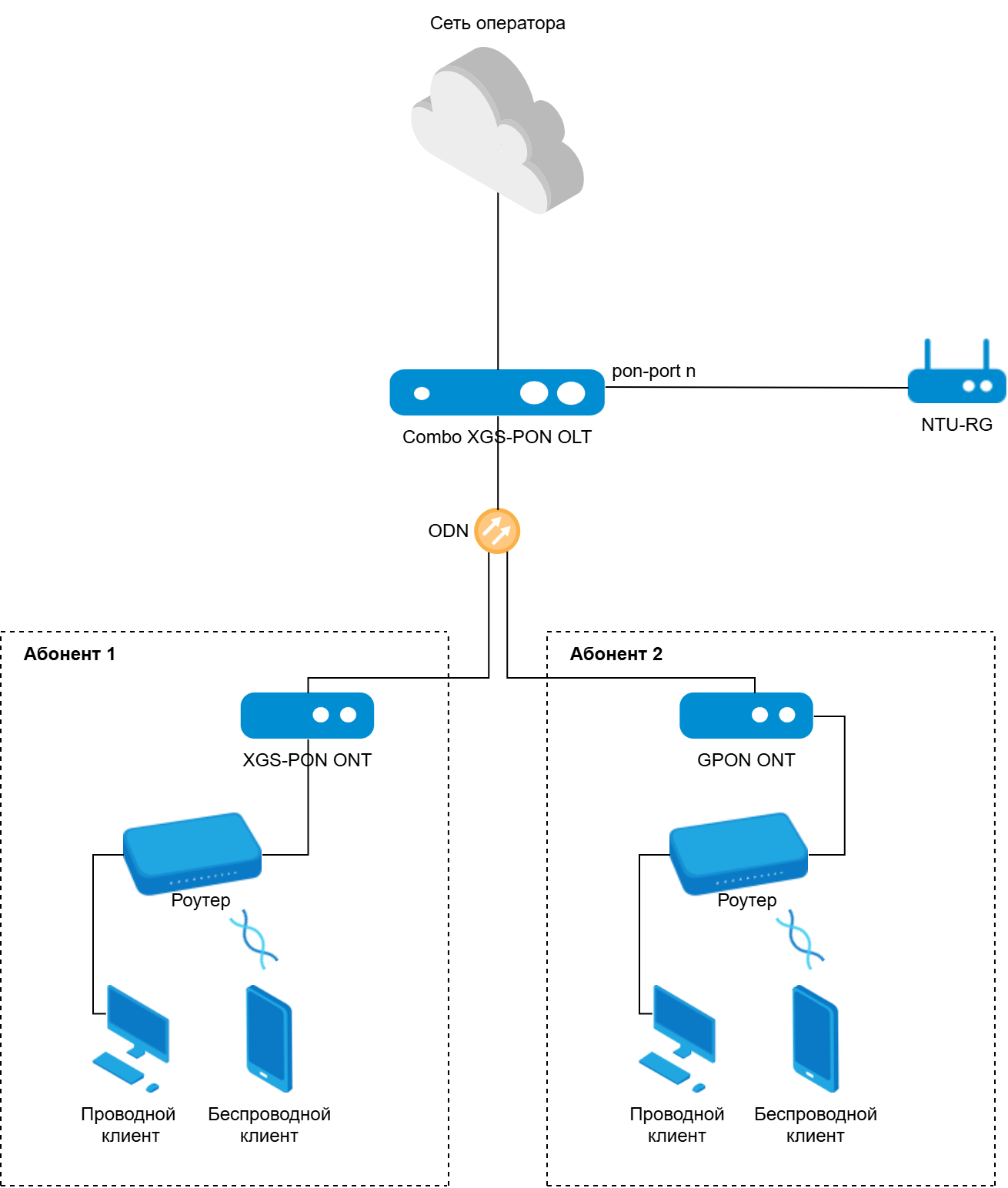

Схема

Используемое оборудование

OLT

ONT

Дополнительно на схеме отображено абонентское оборудование NTU-RG. Устройства данной линейки GPON ONT способны работать в режиме маршрутизатора, для них требуется настройка внутренних интерфейсов. Настройку можно осуществлять при локальном подключении к ONT через веб-интерфейс либо удаленно при помощи TR-069 и встроенного в OLT или внешнего ACS-сервера.

Конфигурация

В данном примере рассмотрим настройку тех же услуг (Интернет VLAN 2149 + IPTV VLAN 30), что рассматривались в основном разделе по конфигурированию оборудования: Конфигурация оборудования и проверка работоспособности (схема XGS-PON). Для схемы с combo XGS-PON + GPON порядок настройки описан ниже.

1. Формирование сервисных профилей cross-connect и ports для ONT. В данном случае концепция настройки будет идентичная для обоих ONT. Выполняется настройка услуг Интернет + IPTV в нетегированном режиме на выходе с LAN-интерфейсов ONT. Поэтому рассмотрим создание общего профиля cross-connect для NTU-1 и NTX-1. Профили ports в данном примере создадим разные: для NTX-1 — с настройкой двух LAN-портов, для NTU-1 — с настройкой единственного LAN-порта.


   LTX-16C# configure terminal #переход в режим конфигурирования OLT LTX-16C(configure)# profile cross-connect HSI_bridge #переход в режим конфигурирования профиля сервиса интернет LTX-16C(config)(profile-cross-connect-HSI_bridge)# ont-mode bridge #указание режима работы ONT - bridge LTX-16C(config)(profile-cross-connect-HSI_bridge)# bridge group 20 #указание номера bridge group (номер может быть любым, должен совпадать с номером в profile ports) LTX-16C(config)(profile-cross-connect-HSI_bridge)# outer vid 2149 #указание сервисного VLAN ID услуги интернет LTX-16C(config)(profile-cross-connect-HSI_bridge)# user vid untagged #указание VLAN ID на выходе с LAN ONT LTX-16C(config)(profile-cross-connect-HSI_bridge)# multicast enable #разрешение прохождения multicast LTX-16C(config)(profile-cross-connect-HSI_bridge)# exit LTX-16C(configure)# profile ports NTX1 LTX-16C(config)(profile-ports-NTX1)# igmp multicast dynamic-entry 1 vid 30 group 224.0.0.1 239.255.255.254 #указание разрешенного диапазона multicast групп LTX-16C(config)(profile-ports-NTX1)# port 1 multicast enable #включение обработки multicast на ONT LTX-16C(config)(profile-ports-NTX1)# port 1 bridge group 20                                                 #указание номера bridge group (номер должен совпадать с номером в cross-connect) LTX-16C(config)(profile-ports-NTX1)# port 1 igmp downstream tag-control remove-tag #правило удаления тега VLAN для downstream multicast LTX-16C(config)(profile-ports-NTX1)# port 1 igmp downstream vid 30 #VLAN ID downstream multicast трафика LTX-16C(config)(profile-ports-NTX1)# port 1 igmp upstream tag-control add-tag #правило добавления тега VLAN для upstream multicast LTX-16C(config)(profile-ports-NTX1)# port 1 igmp upstream vid 2149    #VLAN ID upstream multicast трафика LTX-16C(config)(profile-ports-NTX1)# port 2 multicast enable #аналогичная конфигурация для LAN-порта 2 LTX-16C(config)(profile-ports-NTX1)# port 2 bridge group 20 LTX-16C(config)(profile-ports-NTX1)# port 2 igmp downstream tag-control remove-tag LTX-16C(config)(profile-ports-NTX1)# port 2 igmp downstream vid 30 LTX-16C(config)(profile-ports-NTX1)# port 2 igmp upstream tag-control add-tag LTX-16C(config)(profile-ports-NTX1)# port 2 igmp upstream vid 2149 LTX-16C(config)(profile-ports-NTX1)# exit LTX-16C(configure)# profile ports NTU1 LTX-16C(config)(profile-ports-NTU1)# igmp multicast dynamic-entry 1 vid 30 group 224.0.0.1 239.255.255.254 #указание разрешенного диапазона multicast групп LTX-16C(config)(profile-ports-NTU1)# port 1 multicast enable #включение обработки multicast на ONT LTX-16C(config)(profile-ports-NTU1)# port 1 bridge group 20                                                 #указание номера bridge group (номер должен совпадать с номером в cross-connect) LTX-16C(config)(profile-ports-NTU1)# port 1 igmp downstream tag-control remove-tag #правило удаления тега VLAN для downstream multicast LTX-16C(config)(profile-ports-NTU1)# port 1 igmp downstream vid 30 #VLAN ID downstream multicast трафика LTX-16C(config)(profile-ports-NTU1)# port 1 igmp upstream tag-control add-tag #правило добавления тега VLAN для upstream multicast LTX-16C(config)(profile-ports-NTU1)# port 1 igmp upstream vid 2149    #VLAN ID upstream multicast трафика LTX-16C(config)(profile-ports-NTU1)# exit LTX-16C(config)# do commit #применение настроек LTX-16C(config)# do save #сохранение выполненных изменений в энергонезависимой памяти

2. Настройка сервисных VLAN на uplink интерфейсе OLT, включение IGMP snooping и proxy report.


   LTX-16C(configure)# vlan 30 #переход в режим редактирования VLAN 30 внутреннего коммутатора OLT LTX-16C(config)(vlan-30)# name IPTV #указание имени VLAN LTX-16C(config)(vlan-30)# exit LTX-16C(configure)# vlan 2149                                                               #переход в режим редактирования VLAN 2149 внутреннего коммутатора OLT LTX-16C(config)(vlan-2149)# name Internet #указание имени VLAN LTX-16C(config)(vlan-2149)# exit LTX-16C(configure)# interface front-port 1                                                  #переход в режим редактирования uplink интерфейса front-port 1 LTX-16C(config)(if-front-1)# vlan allow 30,2149    #добавление vlan на uplink интерфейс в режиме tagged (general) LTX-16C(config)(if-front-1)# do commit LTX-16C(config)(if-front-1)# exit LTX-16C(configure)# ip igmp snooping enable #включение igmp snooping LTX-16C(configure)# ip igmp proxy report enable #включение проксирования клиентских igmp report запросов LTX-16C(configure)# ip igmp proxy report range 224.0.0.1 239.255.255.254 from 2149 to 30 #включение перенаправления report запросов указанных групп из VLAN 2149 в VLAN 30 LTX-16C(configure)# do commit LTX-16C(configure)# do save LTX-16C(configure)# exit

3. Подключение абонентских терминалов. В соответствии с приведенной выше схемой, ONT технологий GPON и XGS-PON подключаются к одной оптоволоконной линии, которая, в свою очередь, подключается к одному combo PON интерфейсу OLT. При такой схеме подключения уровни затухания сигнала для GPON и XGS-PON ONT должны соответствовать своей технологии. Эти характеристики отражены в даташитах на ONT. Также следует учитывать, что одному физическому PON-порту combo-port 1-2 будет соответствовать два конфигурируемых на OLT интерфейса — pon-port 1 и pon-port 2, каждый из которых будет иметь свой ненастраиваемый тип: gpon или xgs-pon. Первый по порядку индекс combo-порта будет всегда соответствовать типу GPON, второй — XGS-PON. Это отражено в конфигурации.


   exit interface pon-port 1 pon-type gpon ! real port: combo-port 1-2 exit interface pon-port 2 pon-type xgs-pon ! real port: combo-port 1-2 exit interface pon-port 3 pon-type gpon ! real port: combo-port 3-4 exit interface pon-port 4 pon-type xgs-pon ! real port: combo-port 3-4 exit            ...

   Таким образом, при подключении комбо SFP-трансивера в интерфейс combo-port 1-2 , мы сможем увидеть, что этот трансивер определяется на обоих интерфейсах, относящихся к этому combo-port. Поскольку в самом combo SFP-модуле присутствует два разных приемопередатчика — один для GPON, второй — для XGS-PON.


   LTX-16C# show interface pon-port 1-2 state Port State Admin state Pon-type ONT online ONT total SFP vendor SFP product nu... SFP vendor revision SFP temperature [C] SFP voltage [V] SFP tx bias current [mA] SFP tx power [dBm] ------- -------- ----------- -------- ---------- --------- ----------------- ----------------- ------------------- ------------------- --------------- ------------------------ ------------------ 1 OK UP gpon 0 1 Hisense LTF5308B-BC+ 11 39 3.217 3.548 0.077 2 OK UP xgs-pon 0 1 Hisense LTF5308B-BC+ 11 39 3.217 39.564 0.763 "-" - Not Available, n/s - Not Supported, x - I2C Transaction Error

   К combo PON-интерфейсам возможно подключение только специального combo GPON+XGS-PON SFP модуля Hisense LTF5308B-BC+. Не подключайте другие модели SFP-модулей, в том числе обычные GPON или XGS-PON SFP.

   Кроме того, определение незарегистрированных ONT будет происходить на pon-port своего типа. Неактивированные ONT данного дерева, работающие по технологии GPON, будут отображаться и регистрироваться на интерфейсе pon-port 1. XGS-PON — на pon-port 2.


   LTX-16C# show interface ont 1-2 connected ----------------------------------- pon-port 1 ONT connected list ----------------------------------- ## PON-port ONT ID Serial Status RSSI EquipmentID Version 1 1 n/a ELTX89000274 UNACTIVATED n/a n/a n/a ----------------------------------- pon-port 2 ONT connected list ----------------------------------- ## PON-port ONT ID Serial Status RSSI EquipmentID Version 1 2 n/a ELTXA3000066 UNACTIVATED n/a n/a n/a Total ONT count: 2

4. Регистрация ONT на OLT и применение конфигурации.


   LTX-16C(configure)# interface ont 1/1 #переход в режим редактирования ont 1/1 (номер канала / id ont на канале) LTX-16C(config)(if-ont-1/1)# serial ELTX89000274 #указание pon-serial ONT (можно скопировать из списка подключенных) LTX-16C(config)(if-ont-1/1)# service 1 profile cross-connect HSI_bridge dba dba2 #назначение профиля cross-connect интернет+iptv на ONT LTX-16C(config)(if-ont-1/1)# profile ports NTX1 #назначение профиля ports на ONT LTX-16C(config)(if-ont-1/1)# exit LTX-16C(configure)# interface ont 2/1 #переход в режим редактирования ont 2/1 LTX-16C(config)(if-ont-2/1)# serial ELTXA3000066 #указание pon-serial ONT LTX-16C(config)(if-ont-2/1)# service 1 profile cross-connect HSI_bridge dba dba1 #назначение профиля cross-connect интернет+iptv на ONT LTX-16C(config)(if-ont-2/1)# profile ports NTU1 #назначение профиля ports на ONT LTX-16C(config)(if-ont-2/1)# exit LTX-16C(configure)# do commit LTX-16C(configure)# do save

   Профили dba1 и dba2 присутствуют в конфигурации по умолчанию. Каждый профиль соответствует своей технологии. dba1 используется для XGS-PON ONT, dba2 — для GPON. При настройке услуг можно использовать стандартные профили либо формировать отдельные. Подробности по настройке DBA приведены в руководстве пользователя.

5. Проверка состояния регистрации сконфигурированных ONT.


   LTX-16C# show interface ont 1-2 connected ----------------------------------- pon-port 1 ONT connected list ----------------------------------- ## PON-port ONT ID Serial Status RSSI EquipmentID Version 1 1 1 ELTX89000274 OK -18.39 NTU-1:rev.C 3.29.2.53 ----------------------------------- pon-port 2 ONT connected list ----------------------------------- ## PON-port ONT ID Serial Status RSSI EquipmentID Version 1 2 1 ELTXA3000066 OK -9.79 NTX-1:rev.B 1.2.0.562 Total ONT count: 2
