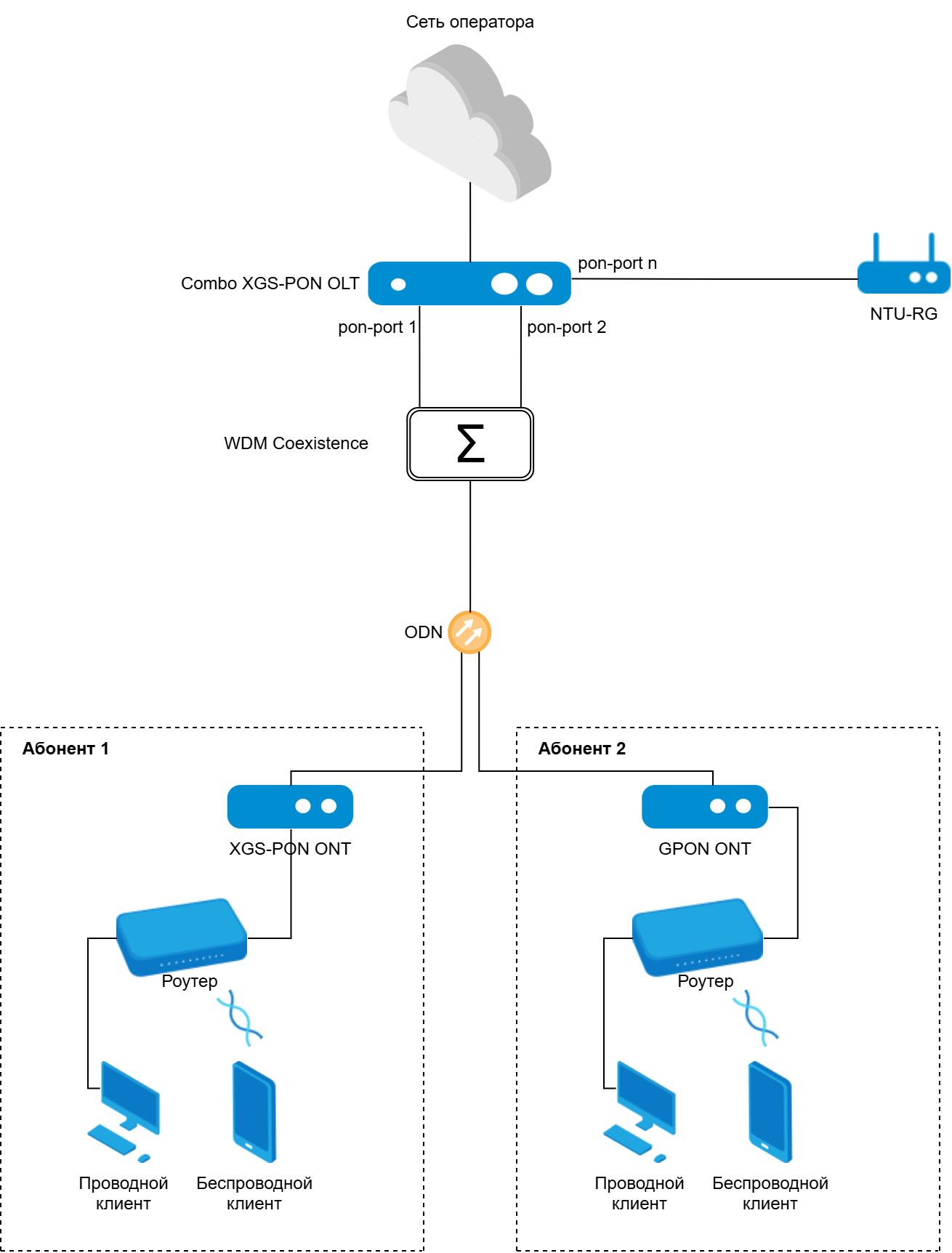

Схема

Используемое оборудование

OLT

ONT

Дополнительно на схеме отображено абонентское оборудование NTU-RG. Устройства данной линейки GPON ONT способны работать в режиме маршрутизатора, для них требуется настройка внутренних интерфейсов. Настройку можно осуществлять при локальном подключении к ONT через веб-интерфейс либо удаленно при помощи TR-069 и встроенного в OLT или внешнего ACS-сервера.

Конфигурация

В данном примере рассмотрим настройку тех же услуг (Интернет VLAN 2149 + IPTV VLAN 30), что рассматривались в основном разделе по конфигурированию оборудования: Конфигурация оборудования и проверка работоспособности (схема XGS-PON). Ключевым отличием данной схемы от схемы Приложение 1. XGS-PON+GPON на combo OLT LTX-8/16C является использование LTX не combo серии и физическое подключение одного PON-дерева к разным интерфейсам pon-port через сумматор WDM Coexistence Element. Порядок настройки для такой схемы описан ниже.

1. Формирование сервисных профилей cross-connect и ports для ONT. В данном случае концепция настройки будет идентичная для обоих ONT. Выполняется настройка услуг интернет + IPTV в нетегированном режиме на выходе с LAN-интерфейсов ONT. Поэтому рассмотрим создание общего профиля cross-connect для NTU-1 и NTX-1. Профили ports в данном примере создадим разные: для NTX-1 — с настройкой двух LAN-портов, для NTU-1 — с настройкой единственного LAN-порта.


   LTX-16# configure terminal #переход в режим конфигурирования OLT LTX-16(configure)# profile cross-connect HSI_bridge #переход в режим конфигурирования профиля сервиса интернет LTX-16(config)(profile-cross-connect-HSI_bridge)# ont-mode bridge #указание режима работы ONT - bridge LTX-16(config)(profile-cross-connect-HSI_bridge)# bridge group 20 #указание номера bridge group (номер может быть любым, должен совпадать с номером в profile ports) LTX-16(config)(profile-cross-connect-HSI_bridge)# outer vid 2149 #указание сервисного VLAN ID услуги интернет LTX-16(config)(profile-cross-connect-HSI_bridge)# user vid untagged #указание VLAN ID на выходе с LAN ONT LTX-16(config)(profile-cross-connect-HSI_bridge)# multicast enable #разрешение прохождения multicast LTX-16(config)(profile-cross-connect-HSI_bridge)# exit LTX-16(configure)# profile ports NTX1 LTX-16(config)(profile-ports-NTX1)# igmp multicast dynamic-entry 1 vid 30 group 224.0.0.1 239.255.255.254 #указание разрешенного диапазона multicast групп LTX-16(config)(profile-ports-NTX1)# port 1 multicast enable #включить обработку multicast на ONT LTX-16(config)(profile-ports-NTX1)# port 1 bridge group 20                                               #указание номера bridge group (номер должен совпадать с номером в cross-connect) LTX-16(config)(profile-ports-NTX1)# port 1 igmp downstream tag-control remove-tag #правило удаления тега VLAN для downstream multicast LTX-16(config)(profile-ports-NTX1)# port 1 igmp downstream vid 30 #VLAN ID downstream multicast трафика LTX-16(config)(profile-ports-NTX1)# port 1 igmp upstream tag-control add-tag #правило добавления тега VLAN для upstream multicast LTX-16(config)(profile-ports-NTX1)# port 1 igmp upstream vid 2149 #VLAN ID upstream multicast трафика LTX-16(config)(profile-ports-NTX1)# port 2 multicast enable #аналогичная конфигурация для LAN-порта 2 LTX-16(config)(profile-ports-NTX1)# port 2 bridge group 20 LTX-16(config)(profile-ports-NTX1)# port 2 igmp downstream tag-control remove-tag LTX-16(config)(profile-ports-NTX1)# port 2 igmp downstream vid 30 LTX-16(config)(profile-ports-NTX1)# port 2 igmp upstream tag-control add-tag LTX-16(config)(profile-ports-NTX1)# port 2 igmp upstream vid 2149 LTX-16(config)(profile-ports-NTX1)# exit LTX-16(configure)# profile ports NTU1 LTX-16(config)(profile-ports-NTU1)# igmp multicast dynamic-entry 1 vid 30 group 224.0.0.1 239.255.255.254 #указание разрешенного диапазона multicast групп LTX-16(config)(profile-ports-NTU1)# port 1 multicast enable #включение обработки multicast на ONT LTX-16(config)(profile-ports-NTU1)# port 1 bridge group 20 #указание номера bridge group (номер должен совпадать с номером в cross-connect) LTX-16(config)(profile-ports-NTU1)# port 1 igmp downstream tag-control remove-tag #правило удаления тега VLAN для downstream multicast LTX-16(config)(profile-ports-NTU1)# port 1 igmp downstream vid 30 #VLAN ID downstream multicast трафика LTX-16(config)(profile-ports-NTU1)# port 1 igmp upstream tag-control add-tag #правило добавления тега VLAN для upstream multicast LTX-16(config)(profile-ports-NTU1)# port 1 igmp upstream vid 2149    #VLAN ID upstream multicast трафика LTX-16(config)(profile-ports-NTU1)# exit LTX-16(config)# do commit #применение настроек LTX-16(config)# do save #сохранение выполненных изменений в энергонезависимой памяти

2. Настройка сервисных VLAN на uplink интерфейсе OLT, включение IGMP snooping и proxy report.


   LTX-16(configure)# vlan 30 #переход в режим редактирования VLAN 30 внутреннего коммутатора OLT LTX-16(config)(vlan-30)# name IPTV #указание имени VLAN LTX-16(config)(vlan-30)# exit LTX-16(configure)# vlan 2149 #переход в режим редактирования VLAN 2149 внутреннего коммутатора OLT LTX-16(config)(vlan-2149)# name Internet #указание имени VLAN LTX-16(config)(vlan-2149)# exit LTX-16(configure)# interface front-port 1 #переход в режим редактирования uplink интерфейса front-port 1 LTX-16(config)(if-front-1)# vlan allow 30,2149    #добавление vlan на uplink интерфейс в режиме tagged (general) LTX-16(config)(if-front-1)# do commit LTX-16(config)(if-front-1)# exit LTX-16(configure)# ip igmp snooping enable #включение igmp snooping LTX-16(configure)# ip igmp proxy report enable #включение проксирования клиентских igmp report запросов LTX-16(configure)# ip igmp proxy report range 224.0.0.1 239.255.255.254 from 2149 to 30 #включение перенаправления report запросов указанных групп из VLAN 2149 в VLAN 30 LTX-16(configure)# do commit LTX-16(configure)# do save LTX-16(configure)# exit

3. Подключение абонентских терминалов. В соответствии с приведенной выше схемой, ONT технологий GPON и XGS-PON подключаются к одной оптоволоконной линии, которая, в свою очередь, подключается к входу сумматора. Далее сумматор двумя выходами подключается к OLT. Один выход сумматора подключается к PON-порту OLT, который настраивается в режиме GPON. Второй выход — к другому порту OLT, который настраивается в режиме XGS-PON. Таким образом, ONT каждой технологии будут видны на своих PON port-интерфейсах. При такой схеме подключения уровни затухания сигнала для GPON и XGS-PON ONT должны соответствовать своей технологии. Эти характеристики отражены в даташитах на ONT. Рассмотрим настройку интерфейса OLT pon-port 1 в режиме GPON и настройку интерфейса pon-port 2 в режиме XGS-PON.

   LTX-16# show interface pon-port 1-2 state #просмотр состояния SFP-трансивера PON и режима работы интерфейса. LTX-16# configure terminal #переход в режим конфигурирования OLT LTX-16(configure)# interface pon-port 1 #переход в режим конфигурирования PON-канала 1 LTX-16(config)(if-pon-1)# pon-type gpon #указание режима работы PON порта LTX-16(config)(if-pon-1)# exit LTX-16(configure)# interface pon-port 2 #переход в режим конфигурирования PON-канала 2 LTX-16(config)(if-pon-2)# pon-type xgs-gpon #указание режима работы PON порта (xgs-pon значение по умолчанию, изменение параметра здесь требуется если установлено значение gpon) LTX-16(config)(if-pon-2)# exit LTX-16(configure)# do commit #применение настроек LTX-16(configure)# do save #сохранение выполненных изменений в энергонезависимой памяти

   Изменение pon-type вызовет реконфигурацию OLT чипа и кратковременный перерыв в предоставлении услуг для всех ONT, подключенных к OLT. Также реконфигурация OLT чипа сопровождается кратковременной потерей доступа к OLT по управлению.

   Определение незарегистрированных ONT будет происходить на pon-port своего типа. Неактивированные ONT данного дерева, работающие по технологии GPON, будут отображаться и регистрироваться на интерфейсе pon-port 1. XGS-PON — на pon-port 2.


   LTX-16# show interface ont 1-2 connected ----------------------------------- pon-port 1 ONT connected list ----------------------------------- ## PON-port ONT ID Serial Status RSSI EquipmentID Version 1 1 n/a ELTX89000274 UNACTIVATED n/a n/a n/a ----------------------------------- pon-port 2 ONT connected list ----------------------------------- ## PON-port ONT ID Serial Status RSSI EquipmentID Version 1 2 n/a ELTXA3000066 UNACTIVATED n/a n/a n/a Total ONT count: 2

4. Регистрация ONT на OLT и применение конфигурации.

   LTX-16(configure)# interface ont 1/1 #переход в режим редактирования ont 1/1 (номер канала / id ont на канале) LTX-16(config)(if-ont-1/1)# serial ELTX89000274 #указание pon-serial ONT (можно скопировать из списка подключенных) LTX-16(config)(if-ont-1/1)# service 1 profile cross-connect HSI_bridge dba dba2 #назначение профиля cross-connect интернет+iptv на ONT LTX-16(config)(if-ont-1/1)# profile ports NTX1 #назначение профиля ports на ONT LTX-16(config)(if-ont-1/1)# exit LTX-16(configure)# interface ont 2/1 #переход в режим редактирования ont 2/1 LTX-16(config)(if-ont-2/1)# serial ELTXA3000066 #указание pon-serial ONT LTX-16(config)(if-ont-2/1)# service 1 profile cross-connect HSI_bridge dba dba1 #назначение профиля cross-connect интернет+iptv на ONT LTX-16(config)(if-ont-2/1)# profile ports NTU1 #назначение профиля ports на ONT LTX-16(config)(if-ont-2/1)# exit LTX-16(configure)# do commit LTX-16(configure)# do save

   Профили dba1 и dba2 присутствуют в конфигурации по умолчанию. Каждый профиль соответствует своей технологии. dba1 используется для XGS-PON ONT, dba2 — для GPON. При настройке услуг можно использовать стандартные профили либо формировать отдельные. Подробности по настройке DBA приведены в руководстве пользователя.

5. Проверка состояния регистрации сконфигурированных ONT.


   LTX-16# show interface ont 1-2 connected ----------------------------------- pon-port 1 ONT connected list ----------------------------------- ## PON-port ONT ID Serial Status RSSI EquipmentID Version 1 1 1 ELTX89000274 OK -19.39 NTU-1:rev.C 3.29.2.53 ----------------------------------- pon-port 2 ONT connected list ----------------------------------- ## PON-port ONT ID Serial Status RSSI EquipmentID Version 1 2 1 ELTXA3000066 OK -10.24 NTX-1:rev.B 1.2.0.562 Total ONT count: 2
