Введение

Отказоустойчивая система ЕССМ реализуется по схеме резервирования Active-Active с использованием VIP (Virtual IP) адреса, что позволяет использовать единый адрес для доступа к каждому узлу системы и хранить на них актуальные данные. Для настройки отказоустойчивой схемы требуется выделить не менее трех серверов. В схеме резервирования также предусмотрено разделение ЕССМ на сервер с БД и сервер с ЕССМ, использующим данную базу — для таких случаев требуется выделить 5 серверов.

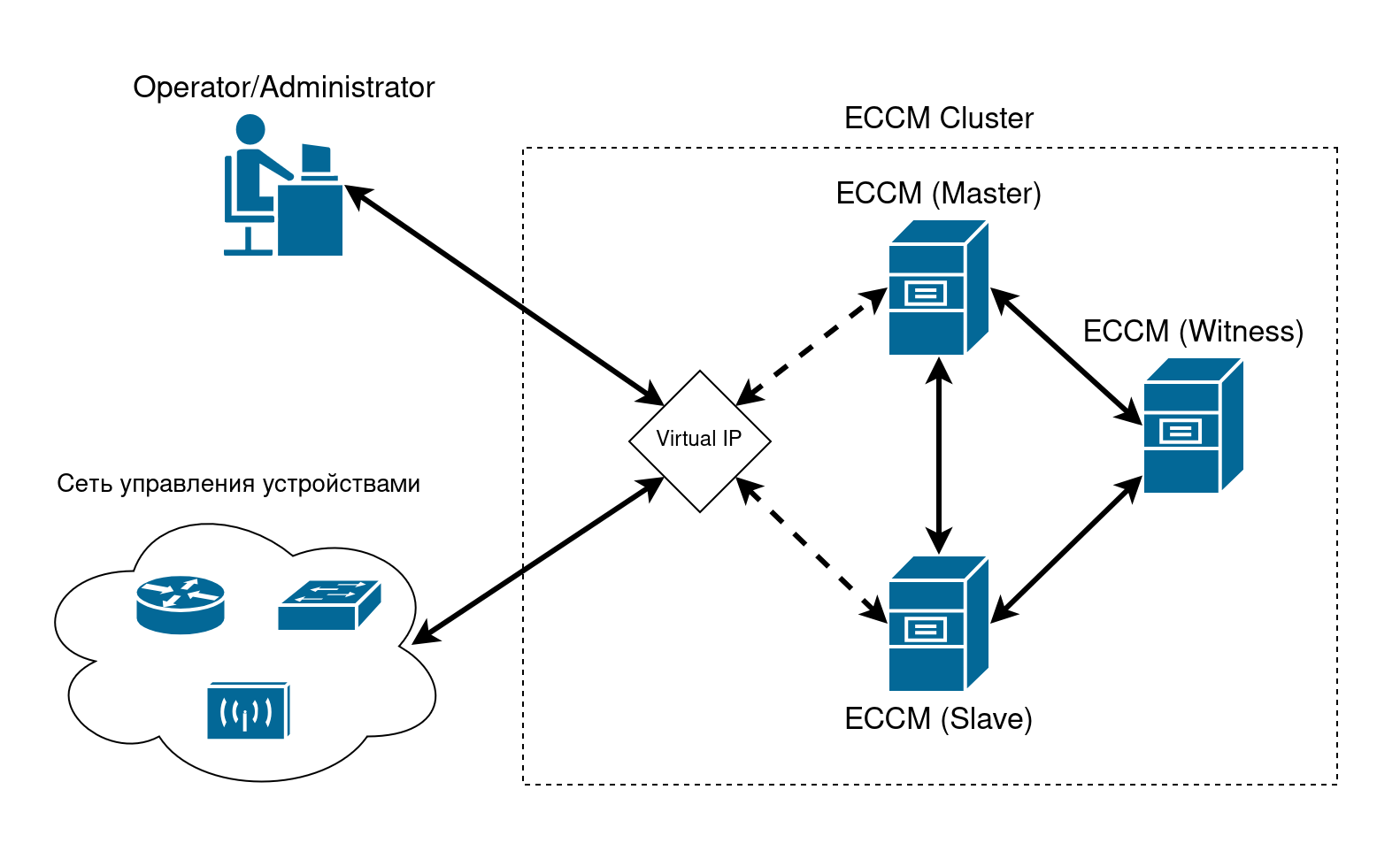

Стандартная схема отказоустойчивой системы

Стандартная схема отказоустойчивой системы представляет из себя кластер, состоящий из трех узлов: master-, slave-, witness-ноды. Взаимодействие с веб-интерфейсом происходит при помощи VIP, который находится на текущем мастере Keepalived. За состоянием баз данных PostgreSQL и Redis наблюдает узел witness: он же переключает мастерство Repmgr и Redis Sentinel при необходимости.

Подготовка серверов

Перед запуском ЕССМ в отказоустойчивой системе по любой из ранее представленных схем необходимо подготовить конфигурационные и вспомогательные файлы.

Настройка файла .env.cluster

Перед запуском ЕССМ в отказоустойчивой системе необходимо подготовить конфигурационный файл .env.cluster, который находится в корневой директории проекта.

Подготовка конфигурационного файла для запуска ЕССМ в стандартной схеме отказоустойчивой системы

Необходимо открыть файл .env.cluster на Master-ноде при помощи любого текстового редактора и для минимальной настройки назначить следующие переменные:

• ALLOWED_HOSTS — содержит разрешенные IP-адреса. Значение переменной должно соответствовать IP-адресам всех используемых нод;
• MASTER_HOST — содержит IP-адрес Master-ноды;
• SLAVE_HOST — содержит IP-адрес Slave-ноды;
• WITNESS_HOST — содержит IP-адрес Witness-ноды;
• SENTINEL_MASTER_NAME — содержит уникальное произвольное имя, присваиваемое кластеру баз данных для их мониторинга;
• SENTINEL_PASSWORD — содержит пароль, используемый службой мониторинга для подключения к кластеру баз данных и получения информации о состоянии серверов.

Синхронизация файлов конфигурации

Все конфигурационные файлы должны быть идентичны между всеми нодами кластера. Для синхронизации файлов конфигурации между серверами можно воспользоваться утилитой rsync. Пример установки утилиты:

sudo apt install rsync

Для передачи файлов конфигурации кластера используйте следующую команду:

sudo rsync -av --delete --rsync-path="sudo rsync" <полный_путь_до_директории_eccm>/.env.cluster <имя_пользователя_сервера>@<IP-адрес_сервера_назначения>:<полный_путь_до_директории_eccm>

После выполнения команды для каждого сервера назначения файл конфигурации будет соответствовать настроенному ранее.

Настройка SSL/TLS для связи узлов кластера

Репликация между базами данных PostgreSQL и Redis происходит по умолчанию в безопасном режиме. Для настройки безопасности репликации необходимо настроить сертификаты шифрования. Предусмотрена как генерация таких сертификатов, так и использование уже готовых.

Создание самоподписанного сертификата

При отсутствии корпоративного сертификата предусмотрен скрипт root-ca-generator/generate-cluster-cert.sh. Перед запуском предварительно отредактируйте файл root-ca-generator/cluster.cnf: пропишите IP-адреса всех узлов кластера в формате "IP.<№> = <IP-адрес узла>".

После этого запустите скрипт root-ca-generator/generate-cluster-cert.sh, который сгенерирует все необходимые сертификаты и ключи в директорию cluster-cert/:

cd root-ca-generator && ./generate-cluster-cert.sh

Состав директории cluster-cert/:

• ca.crt — корневой CA-сертификат;
• cluster.crt — сертификат кластера, подписанный CA;
• cluster.key — приватный ключ кластера.

При запуске ЕССМ будет также сгенерирован Java Truststore: Java-сервисы ECCM не читают ca.crt напрямую — они используют Java KeyStore в формате PKCS12. Сервис truststore-initer автоматически конвертирует ca.crt из cluster-cert/ в truststore.p12 и сохраняет его.

Синхронизация сертификатов безопасности

Для синхронизации файлов из директории cluster-cert/ между узлами отказоустойчивой системы рекомендуем воспользоваться утилитой rsync. Пример установки утилиты был описан в пункте "Синхронизация файлов конфигурации".

Для передачи сертификатов кластера используйте следующую команду:

sudo rsync -av --delete --rsync-path="sudo rsync" <полный_путь_до_директории_eccm>/cluster-cert/* <имя_пользователя_сервера>@<IP-адрес_сервера_назначения>:<полный_путь_до_директории_eccm>/cluster-cert

После выполнения команды для каждого сервера назначения сертификаты на узлах будут соответствовать друг другу.

Настройка VIP

Для получения доступа к веб-интерфейсу необходимо установить утилиту Keepalived на каждой ноде с сервисами ЕССМ. Пример установки утилиты:

sudo apt install keepalived

В директории keepalived подготовлены конфигурационные файлы для утилиты:

• keepalived.conf — конфигурационный файл Keepalived, настраивающий VRRP для отказоустойчивой системы;
• check_app.sh — скрипт, проверяющий состояние сервисов ЕССМ. При сбое работы сервиса снижает приоритет сервера для последующей смены мастерства.

После установки скопируйте все конфигурационные файлы из директории keepalived/ в директорию /etc/keepalived/:

cp ./keepalived/* /etc/keepalived/

Убедитесь, что у скрипта check_app.sh есть права на выполнение. Если прав нет, используйте следующую команду:

chmod +x /etc/keepalived/check_app.sh

При помощи любого текстового редактора откройте конфигурационный файл /etc/keepalived/keepalived.conf. На сервере, где будет находиться приложение ЕССМ с ролью мастер, измените следующие параметры:

• INTERFACE_NAME — сетевой интерфейс, на котором будет находиться ЕССМ. Выставляется индивидуально для каждого сервера;
• ROUTER_ID — идентификатор виртуального маршрутизатора, принимающий значения от 0 до 255. Одинаковый на всех серверах;
• PRIORITY — приоритет текущей ноды, принимающий значения от 0 до 255. Необходимо, чтобы данное значение было больше параметра weight (в стандартной
    конфигурации weight = -10), в ином случае мастерство переключаться не будет;
• PASSWORD — пароль VRRP-аутентификации. Одинаковый на всех серверах;
• VIP_IP_ADDRESS — виртуальный IP-адрес, через который будет предоставляться доступ к веб-интерфейсу. Одинаковый на всех серверах.

Далее перейдите на сервер, где будет находиться приложение ЕССМ с ролью Slave, и измените ранее описанные параметры.

Если необходимо, чтобы при переключении мастерства и восстановлении исходного мастера мастерство возвращалось исходному — на Master-узле выставьте приоритет на 1 больше, чем на Slave-узле. Если такая опция не нужна — установите одинаковое значение на каждом узле.

Рекомендуемые значения:

• Если необходимо, чтобы мастерство возвращалось исходному мастеру:
  • Master-узел должен иметь приоритет 101;
  • Slave-узел должен иметь приоритет 100;
• Если нет необходимости в возвращении мастерства исходному мастеру:
  • На всех узлах выставить приоритет 100.

После этого запустите Keepalived на каждом узле. Пример запуска и добавления в автозагрузку:

sudo systemctl start keepalived
sudo systemctl enable keepalived

Убедитесь, что роли между узлами были распределены, при помощи следующей команды:

sudo systemctl status keepalived

В журнале вы должны увидеть Entering BACKUP STATE и Entering MASTER STATE.

Запуск ЕССМ в отказоустойчивой системе при стандартной схеме

Для запуска ЕССМ в отказоустойчивой системе при стандартной схеме перейдите на сервер будущего Master-узла. При помощи bash-скрипта произведите запуск мастера с необходимыми параметрами. Пример запуска:

./compose-tools.sh --install # установит docker, если он отсутствует в системе
./compose-tools.sh -s <MASTER_HOST> --cluster master

После того как мастер будет инициализирован и готов к работе, перейдите на сервер Slave-узла. При помощи bash-скрипта произведите запуск Slave с необходимыми параметрами. Пример запуска с обязательными параметрами:

./compose-tools.sh --install # установит docker, если он отсутствует в системе
./compose-tools.sh -s <SLAVE_HOST> --cluster slave

Параллельно с запуском Slave-узла произведите запуск Witness-узла. Подключитесь к Witness-ноде. При помощи bash-скрипта произведите запуск Witness с необходимыми параметрами. Пример запуска с обязательными параметрами:

./compose-tools.sh --install # установит docker, если он отсутствует в системе
./compose-tools.sh -s <WITNESS_HOST> --cluster witness

После инициализации перейдите по ранее установленному VIP-адресу (имеет формат http://<VIP>/). Веб-интерфейс ЕССМ будет доступен.

./compose-tools.sh --install # установит docker, если он отсутствует в системе
cd postgres/
docker compose --env-file=.env --env-file=../.env.cluster -f docker-compose.cluster.yml up -d

./compose-tools.sh --install # установит docker, если он отсутствует в системе
cd postgres/
docker compose --env-file=.env --env-file=../.env.cluster -f docker-compose.cluster.yml up -d

./compose-tools.sh --install # установит docker, если он отсутствует в системе
./compose-tools.sh -s <WITNESS_HOST> --cluster witness

./compose-tools.sh --install # установит docker, если он отсутствует в системе
./compose-tools.sh -s <MASTER_ECCM_HOST> --cluster master --database-host <MASTER_DB_HOST> --database-port <MASTER_DB_PORT> --backup-database-host <SLAVE_DB_HOST> --backup-database-port <SLAVE_DB_PORT>

./compose-tools.sh --install # установит docker, если он отсутствует в системе
./compose-tools.sh -s <SLAVE_ECCM_HOST> --cluster slave --database-host <MASTER_DB_HOST> --database-port <MASTER_DB_PORT> --backup-database-host <SLAVE_DB_HOST> --backup-database-port <SLAVE_DB_PORT>
