Исходные данные
В данном разделе использованы специфичные для данного продукта термины, ознакомиться с ними можно здесь.

Требуется интеграция программного коммутатора 5 класса ECSS-10 (SSW) на 1 физическом сервере с поддержкой SIP со следующими параметрами на нагрузку:

• Максимальное количество абонентов – 15000 (MUL — Max user limit);
• Максимальное количество одновременных соединений — 2000 (MCL — Max call limit);
• Резервирование системы не требуется;
• Количество сетевых интерфейсов ethernet — 4.

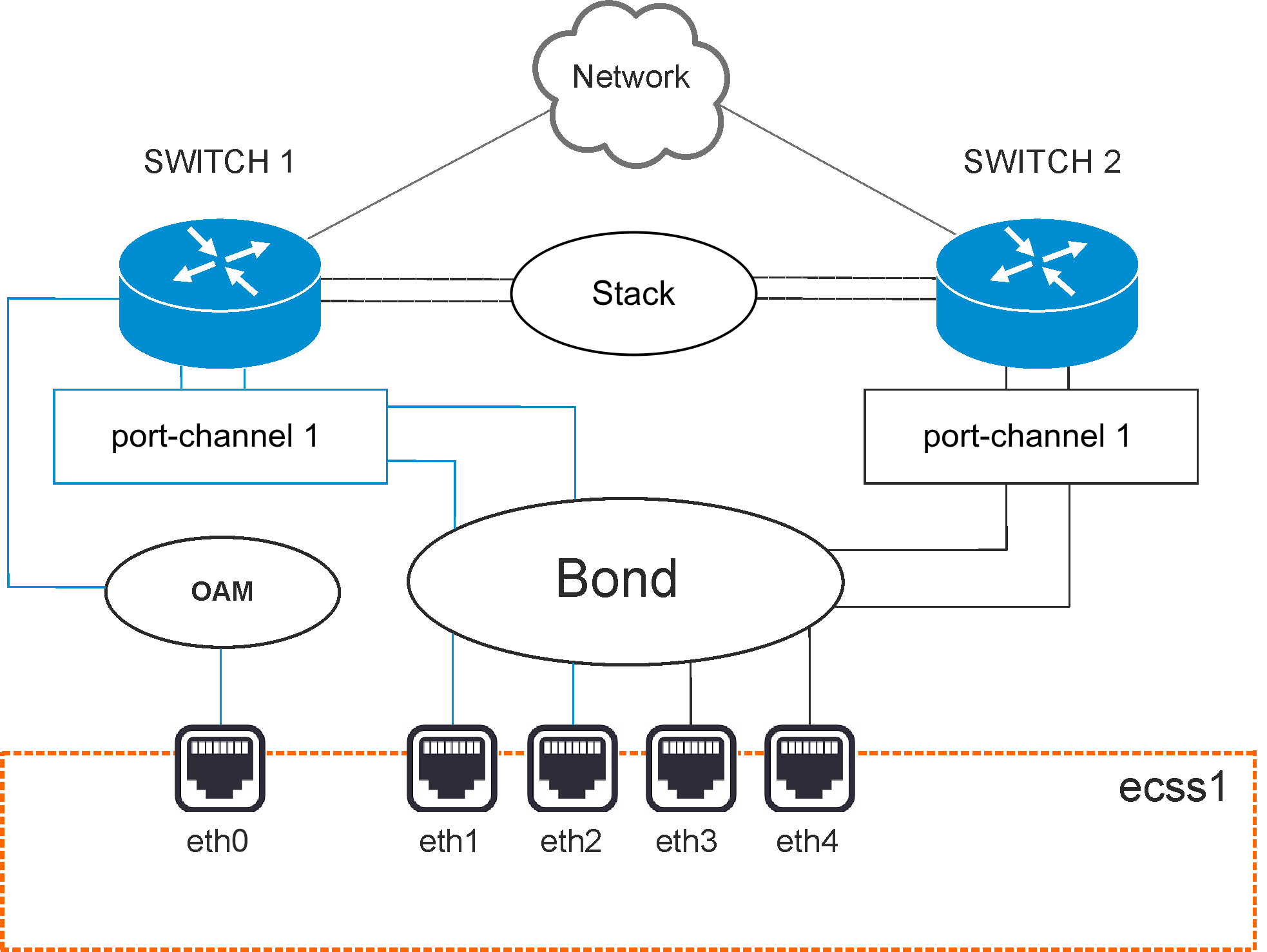

После определения по требованиям проекта составляем предварительную сетевую карту.

Пример разнесения составляющих по адресному пространству для одной ноды:

* Рекомендуемое значение для серий Light, Light+, Midi — 100 Gb. Рекомендуемое значение для серии Heavy — 200 Gb,  Super Heavy — 400 Gb.

Если используется один сервер, рекомендуемое значение hostname — ecss1;

sudo nano /etc/netplan/ecss_netplan.yaml

Все другие файлы из этого каталога обязательно нужно переместить в другое место или удалить.

Обратите внимание, что во время редактирования netplan необходимо соблюдать правила разметки YAML:

• Обязательное наличие минимум двух пробелов перед каждой строкой (кроме network);
• Каждая подсекция дополнительно сдвигается на 2 пробела:

→  Секция                                                                   |network

→  Подсекция                                                             |_'_'bonds:

→  Подсекция описания секции bonds                    |_'_'_'_'bonded_one:

→  и т.д.                                                                       |_'_'_'_'...

• Перед знаком ":" нет пробела, после — один пробел;
• Перед знаком "-" количество пробелов такое, как будто начинается новый подраздел, после — один пробел.

# Netplan для хоста ecss1 программного коммутатора
# Обратите внимание на обязательное наличие минимум двух пробелов в каждой строке и секции (кроме строки секции network)

network:
  version: 2 # Версия netplan
  renderer: networkd # Исполнитель конфигураций netplan
  ethernets: # Раздел описания интерфейсов ethernet
    enp0s3: # Название интерфейса ВМ к интернет
        dhcp4: no # Отключаем на интерфейсах динамическое распределение IP-адреса
        dhcp6: no
        addresses: [192.168.56.41/24]
    enp0s8: # Название интерфейса для SSW
        dhcp4: no # Отключаем на интерфейсах динамическое распределение IP-адреса
        dhcp6: no
  vlans:
    net.10: # Интерфейс управления
        id: 10
        link: enp0s3
        addresses: [10.0.10.41/24]
    net.20: # Интерфейс для VoIP
        id: 20
        link: enp0s8
        addresses: [10.0.20.41/24]

Так же рекомендуется проверить отсутствие в каталоге /etc/netplan/ еще каких либо файлов, если  другие файлы присутствуют , то их нужно переместить в другой каталог или удалить, в противном случае возможна некорректная настройка сетевых интерфейсов и некорректная работа SSW.

sudo netplan apply

Если используется один сервер, рекомендуемое значение hostname — ecss1;
Другие имена хостов возможны только при согласовании проекта, это потребуется для генерации лицензий.

sudo nano /etc/hostname

127.0.0.1   localhost # Адрес локальной петли, используется некоторыми сервисами ecss
10.0.20.41  ecss1 # Адрес хоста

sudo apt install cpufrequtils

cat /etc/init.d/cpufrequtils | grep GOVERNOR=

GOVERNOR="ondemand"

sudo sed -i 's/GOVERNOR="ondemand"/GOVERNOR="performance"/g' /etc/init.d/cpufrequtils

sudo /etc/init.d/cpufrequtils restart

sudo systemctl daemon-reload

sudo swapoff -a

sudo rm /swap.img

sudo nano /etc/fstab

# /etc/fstab: static file system information.
#
# Use 'blkid' to print the universally unique identifier for a
# device; this may be used with UUID= as a more robust way to name devices
# that works even if disks are added and removed. See fstab(5).
#
# <file system> <mount point> <type> <options> <dump> <pass>
# / was on /dev/sda2 during curtin installation
/dev/disk/by-uuid/731728e2-4d6b-499a-afea-9362fd6726b2 / ext4 defaults 0 1

free -h

free -h
              total        used        free      shared  buff/cache   available
Mem:           3,9G        110M        3,2G        820K        535M        3,5G
Swap:            0B          0B          0B

sudo timedatectl set-timezone Asia/Novosibirsk

ulimit -a

eltex@ecss1:~$ ulimit -a
core file size          (blocks, -c) 0
data seg size           (kbytes, -d) unlimited
scheduling priority             (-e) 0
file size               (blocks, -f) unlimited
pending signals                 (-i) 15515
max locked memory       (kbytes, -l) 65536
max memory size         (kbytes, -m) unlimited
open files                      (-n) 1024
pipe size            (512 bytes, -p) 8
POSIX message queues     (bytes, -q) 819200
real-time priority              (-r) 0
stack size              (kbytes, -s) 8192
cpu time               (seconds, -t) unlimited
max user processes              (-u) 15515
virtual memory          (kbytes, -v) unlimited
file locks                      (-x) unlimited

sudo sed -i  '55i\*                soft    nproc           65536\n*                hard    nproc           131072\n*                soft    nofile          65536\n*                hard    nofile          131072\nroot             -       memlock         unlimited' /etc/security/limits.conf

# /etc/security/limits.conf
#
#Each line describes a limit for a user in the form:
#
#<domain>        <type>  <item>  <value>
#
#Where:
#<domain> can be:
#        - a user name
#        - a group name, with @group syntax
#        - the wildcard *, for default entry
#        - the wildcard %, can be also used with %group syntax,
#                 for maxlogin limit
#        - NOTE: group and wildcard limits are not applied to root.
#          To apply a limit to the root user, <domain> must be
#          the literal username root.
#
#<type> can have the two values:
#        - "soft" for enforcing the soft limits
#        - "hard" for enforcing hard limits
#
#<item> can be one of the following:
#        - core - limits the core file size (KB)
#        - data - max data size (KB)
#        - fsize - maximum filesize (KB)
#        - memlock - max locked-in-memory address space (KB)
#        - nofile - max number of open files
#        - rss - max resident set size (KB)
#        - stack - max stack size (KB)
#        - cpu - max CPU time (MIN)
#        - nproc - max number of processes
#        - as - address space limit (KB)
#        - maxlogins - max number of logins for this user
#        - maxsyslogins - max number of logins on the system
#        - priority - the priority to run user process with
#        - locks - max number of file locks the user can hold
#        - sigpending - max number of pending signals
#        - msgqueue - max memory used by POSIX message queues (bytes)
#        - nice - max nice priority allowed to raise to values: [-20, 19]
#        - rtprio - max realtime priority
#        - chroot - change root to directory (Debian-specific)
#
#<domain>      <type>  <item>         <value>
#

#*               soft    core            0
#root            hard    core            100000
#*               hard    rss             10000
#@student        hard    nproc           20
#@faculty        soft    nproc           20
#@faculty        hard    nproc           50
#ftp             hard    nproc           0
#ftp             -       chroot          /ftp
#@student        -       maxlogins       4
*                soft    nproc           65536
*                hard    nproc           131072
*                soft    nofile          65536
*                hard    nofile          131072
root             -       memlock         unlimited

# End of file

sudo sh -c "echo 'deb [arch=amd64] http://archive.eltex.org/ssw/jammy/3.17 stable main extras external' > /etc/apt/sources.list.d/eltex-ecss10-stable.list"

sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys 33CB2B750F8BB6A5

sudo apt update

Если вы видите такое сообщение системы:

W: http://archive.eltex.org/ssw/jammy/3.17/dists/stable/InRelease: Key is stored in legacy trusted.gpg keyring (/etc/apt/trusted.gpg), see the DEPRECATION section in apt-key(8) for details.

Выполните следующую команду:

sudo cp /etc/apt/trusted.gpg /etc/apt/trusted.gpg.d

sudo apt upgrade

  ┌ версия ПО ECSS. Сейчас в заявке на сертификацию она заявлена как 3.

  | Мы её менять не будем до следующей сертификации или
  │ выпуска принципиально новой версии системы.
  │
  │     ┌ версия System Release. Общая версия для всех компонент входящих в конкретный релиз.

  |     | Меняем её централизовано, когда
  │     │ принимаем решение о выпуске нового релиза. Релизы между собой обычно не совместимы.
┌─┴┐ ┌──┴─┐
ECSS.SysRel.SubMaj.SubMin
            └──┬─┘ └──┬─┘
               │      └ версия Subsystem minor. Минорную версию подсистемы устанавливает разработчик подсистемы.

               |        Минорную версию
               │        меняем при добавлении патча. Как правило, минорные версии в рамках одной мажорной версии
               │        совместимы между собой и отличаются в рамках конкретных патчей.
               │
               └ версия Subsystem major. Мажорная версия устанавливается разработчиком подсистемы.

                 Мажорную версию подсистемы необходимо менять при внесении в подсистему существенных изменений.

Утилита установки пакетов APT анализирует версию пакета слева направо, для примера мы имеем пакет 14.14.7.7 ,
в репозитории находятся пакеты
14.14.7.8
14.14.7.9
14.14.8.1
14.14.20 -14.14.28
то при выполнении команды sudo apt install имя пакета → будет автоматически проверен и установлен пакет 14.14.28 , так как он самый последний, анализ будет выполнен по 3-й позиции  (major), анализ по 4-й (minor) выполнен не будет (аналогичным образом будет выполнятся команда sudo apt upgrade).

В случае если для конкретной ситуации требуется перейти с версии 14.14.7.7 на версию 14.14.7.9 , стандартная команда → sudo apt upgrade , нам не поможет, так как будет выбран самый новый пакет, в данной ситуации нам необходимо в явном виде указать какую версию пакета мы хотим установить, в данном примере мы должны выбрать команду → sudo apt install имя пакета=14.14.7.9 . Обычно это необходимо для тестирования определенного патча, для стандартных обновлений достаточно выбора привычной команды установки /обновления пакета

sudo apt install ntp ntpdate tcpdump vlan dnsmasq aptitude atop ethtool htop iotop mc minicom mtr-tiny nmap pptpd pv screen ssh tftpd vim sngrep tshark cpanminus gnuplot libgraph-easy-perl debconf-utils

Список обязательного сервисного программного обеспечения:

sudo apt install ntp tcpdump vlan dnsmasq

Список рекомендуемого диагностического и вспомогательного программного обеспечения:

sudo apt install aptitude atop ethtool htop mc screen ssh tftpd sngrep tshark gnuplot libgraph-easy-perl debconf-utils iotop ncdu

Перед началом установки пакетов ecss , нужно убедится в соответствии полосы пропускания СПД необходимым требованиям.
Для этого выполнить команду  sudo ethtool  <имя интерфейса> для всех физических интерфейсов.

Проверить значение  следующих параметров:
Advertised auto-negotiation: Yes
Speed: 1000Mb/s  (не менее)
Duplex: Full

sudo apt install -y ecss-dns-env

Перед установкой ecss-postgres-bdr-ssw в системе, в apt sources, должен быть добавлен docker для этого выполнить следующие команды:


sudo install -m 0755 -d /etc/apt/keyrings

sudo curl -fsSL https://download.docker.com/linux/ubuntu/gpg -o /etc/apt/keyrings/docker.asc

sudo chmod a+r /etc/apt/keyrings/docker.asc

sudo sh -c "echo 'deb [arch=amd64 signed-by=/etc/apt/keyrings/docker.asc] https://download.docker.com/linux/ubuntu   jammy stable' >> /etc/apt/sources.list.d/docker.list"

sudo apt update && sudo apt upgrade

sudo apt install ecss-postgres-bdr-ssw

=======================================================
=======================================================
 ecss-postgres-bdr-ssw successfully installed/updated!
=======================================================
=======================================================


┏┓┏┓┏┓┏┳┓┏┓┳┓┏┓┏┓  ┳┓┳┓┳┓  ┏┓┏┓┓ ┏
┃┃┃┃┗┓ ┃ ┃┓┣┫┣ ┗┓  ┣┫┃┃┣┫  ┗┓┗┓┃┃┃
┣┛┗┛┗┛ ┻ ┗┛┛┗┗┛┗┛  ┻┛┻┛┛┗  ┗┛┗┛┗┻┛

В системе уже должен быть установлен пакет ecss-postgres-bdr-ssw

sudo apt install -y ecss-node

При установке также будет установлен пакет ecss-user

systemctl is-active ecss-core ecss-pa-sip ecss-ds ecss-mediator ecss-mycelium

systemctl is-active ecss-core ecss-pa-sip ecss-ds ecss-mediator ecss-mycelium
active
active
active
active
active

ntpq -p
     remote           refid      st t when poll reach   delay   offset  jitter
==============================================================================
*185.125.190.56  17.253.28.253    2 u   45   64    1   83.893   +0.470   2.177

pkcs11-tool --module /usr/lib/libeToken.so -I

Cryptoki version 2.1
Manufacturer     SafeNet, Inc.
Library          eToken PKCS#11 (ver 8.1)
Using slot 0 with a present token (0x0)

pkcs11-tool --module /usr/lib/ecss/ecss-ds/lib/lpm_storage-<VERSION>/priv/x64/librtpkcs11ecp.so -I

Cryptoki version 2.20
Manufacturer     Aktiv Co.
Library          Rutoken ECP PKCS #11 library (ver 1.5)
Using slot 0 with a present token (0x0)

Остановите пакеты ecss-mycelium и ecss-ds на втором хосте. Если этого не сделать, то паспорт и лицензия могут быть не добавлены с первого раза.

sudo systemctl stop ecss-mycelium

sudo systemctl stop ecss-ds

Перейдите в CLI - CoCon:

ssh admin@localhost -p 8023

ssh admin@localhost -p 8023
The authenticity of host '[localhost]:8023 ([127.0.0.1]:8023)' can't be established.
RSA key fingerprint is SHA256:/reVfo2jbltLDwNpZbiLvibXBwaWJbfSChd1M7wm1nc.
This key is not known by any other names
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added '[localhost]:8023' (RSA) to the list of known hosts.
admin@localhost's password: password

Проверьте состояние системы:

/system-status
Checking...
┌─┬───────────────┬────────────────────────────┬───────────────┬────────────┬───────┐
│ │     Node      │          Release           │ Erlang nodes  │Mnesia nodes│Uptime │
├─┼───────────────┼────────────────────────────┼───────────────┼────────────┼───────┤
│ │ds1@ecss1      │ecss-ds-3.17.1.0.1657       │ds1@ecss1      │ds1@ecss1   │27m 28s│
│ │mycelium1@ecss1│ecss-mycelium-3.17.1.0.1657 │mycelium1@ecss1│not running │27m 29s│
└─┴───────────────┴────────────────────────────┴───────────────┴────────────┴───────┘

Чтобы узлы системы смогли встать в работу, надо сконфигурировать систему указав имена хостов на которых развёрнуты ecss-сервисы.
Команда в коконе: /system/clusters/set [<host1>, <host2>, ... <hostN>].
В примере кластера из 2-х хостов (имя хоста  ecss1 и ecss2) выполнить команду :

/system/clusters/set [ecss1]

Выйти из CoCon ("exit"),
Перезапустить ecss сервисы командой:

sudo systemctl restart ecss-core ecss-pa-sip ecss-ds ecss-mediator ecss-mycelium

Далее необходимо загрузить паспорт и лицензии в систему:

/cluster/storage/ds1/licence/set-passport <ssw passport>

/cluster/storage/ds1/licence/add <ssw licence>

Выйдите из CoCon ("exit")

И перезапустите сервисы ecss-ds и ecss-mycelium на первом и запустите остальные сервисы  втором хосте:

sudo systemctl restart ecss-mycelium

sudo systemctl restart ecss-ds

sudo systemctl start ecss-core ecss-pa-sip ecss-mediator

sudo systemctl start ecss-mycelium ecss-ds ecss-core ecss-pa-sip ecss-mediator

Выполнить проверку лицензий, для этого зайти в CoCon :

ssh admin@localhost -p8023

Проверить наличие лицензией:

/cluster/storage/ds1/licence/list-licence

Видим активную лицензию №1 (не ECSS DEFAULT)

/cluster/storage/ds1/licence/list-licence
┌──┬───────────────────┬────────────────┬──────┬────────────────────────────────────────────┬────────────────────┬────────────┐
│Id│Creation date(UTC) │     SSW ID     │Active│                Description                 │Expiration date(UTC)│ Time left  │
├──┼───────────────────┼────────────────┼──────┼────────────────────────────────────────────┼────────────────────┼────────────┤
│1 │31.10.2024 14:16:00│ECSS 010070     │*     │Eltex SC softswitch                         │31.12.2025 23:59:59 │112d 21h 31m│
│0 │                   │ECSS DEFAULT    │      │Default licence                             │                    │            │
└──┴───────────────────┴────────────────┴──────┴────────────────────────────────────────────┴────────────────────┴────────────┘

Выйдите из CoCon ("exit").

В случае использования distributed метода лицензирования вместо паспорта / лицензии (как в default методе) используется Product-Id  / License-key которые генерируются Элтекс и передаются заказчику.

Причины перехода следующие:

• Надо отслеживать "бестокенные локации". В основном это тестовые лицензии (либо для разработчиков).
• Надо обслуживать хосты с нестандартными (ecss1 / ecss2) именами, и уходить от перечисления хостов на которых будет развёрнут SSW.

Также, чтобы устанавливать SSW на хосты с именами отличными от ecss1 / ecss2 приходилось использовать утилиту ds_db_preparator.

Установить пакет ecss-elm-adapter следующей командой:

sudo apt install -y ecss-elm-adapter

В процессе установки будут заданы вопросы конфигурации , параметры Elm сервиса будут сохранены в конфигурационном файле /etc/ecss/ecss-elm-adapter/config.exs.

После установки проверить конфигурацию можно в файле (информация в файлах различается для хостов), для примера :

ELM_HOST=192.168.83.222
ELM_PORT=8099
ECSS_PRODUCT_ID=ECSS2000000
ECSS_LICENSE_KEY=ssw987654
LOG_LEVEL=info
LICENCE_FAIL_TIMER_SECONDS=10
LICENCE_PULL_TIMER_SECONDS=360

Чтобы узлы системы смогли встать в работу, надо сконфигурировать систему указав имена хостов на которых развёрнуты ecss-сервисы.
Команда в CoCon: /system/clusters/set [<host1>].
В примере кластера из 2-х хостов (имя хоста  ecss1 и ecss2) выполнить команду :

/system/clusters/set [ecss1]

Выйти из CoCon ("exit"),
Перезапустить ecss сервисы командой:

sudo systemctl restart ecss-core ecss-pa-sip ecss-ds ecss-mediator ecss-mycelium

/cluster/storage/ds1/licence/list-licence
┌──┬───────────────────┬────────────┬──────┬───────────────┬────────────────────┬─────────┐
│Id│Creation date(UTC) │   SSW ID   │Active│  Description  │Expiration date(UTC)│Time left│
├──┼───────────────────┼────────────┼──────┼───────────────┼────────────────────┼─────────┤
│0 │01.01.1990 00:00:00│ECSS DEFAULT│*     │Default licence│                    │         │
└──┴───────────────────┴────────────┴──────┴───────────────┴────────────────────┴─────────┘

Активировать distributed режим командой:

/cluster/storage/ds1/licence/distributed/apply

/cluster/storage/ds1/licence/distributed/apply
Waiting for licence...
[**************                                                        ] 12s 2ms
┌─┬─────────────────────────────────────────────────────┬─────────┬────────────────────────────────────────┐
│A│                     Description                     │Old Value│               New Value                │
├─┼─────────────────────────────────────────────────────┼─────────┼────────────────────────────────────────┤
│^│Maximum call duration (in seconds)                   │60       │3600                                    │
│^│Maximum number of simultaneous calls                 │5        │50                                      │
│^│System alive time without LPM token (min)            │1440     │5                                       │
│^│Elph                                                 │         │                                        │
│^│ total count of Elph group                           │1        │50                                      │
│^│Elph                                                 │         │                                        │
│^│ total count of members of the one Elph group        │10       │100                                     │
│^│Subscribers limit                                    │10       │100                                     │
│^│Virtual subscribers limit                            │infinity │100                                     │
│^│Add-on conferences                                   │         │                                        │
│^│ total count                                         │30       │5                                       │
│^│Add-on conferences                                   │         │                                        │
│^│ members of the one add-on conference                │16       │50                                      │
│^│Chat rooms                                           │         │                                        │
│^│ total count                                         │30       │5                                       │
│^│Chat rooms                                           │         │                                        │
│^│ members of the one chatroom                         │16       │50                                      │
│^│Meet Me                                              │         │                                        │
│^│ total count                                         │0        │5                                       │
│^│Meet Me                                              │         │                                        │
│^│ members of the one Meet Me conference               │0        │50                                      │
│^│SORM                                                 │         │                                        │
│^│ enabled                                             │false    │true                                    │
│+│ channels on SORM mediator                           │         │5                                       │
│^│CDR generation mode(s)                               │basic    │basic, sorm3                            │
│^│Sorm extractor                                       │none     │mfi                                     │
│^│Support antifraud system                             │none     │custom                                  │
│+│Call center                                          │         │                                        │
│+│ operator's capability for look at calls in queue    │         │true                                    │
│+│ operator's capability for use Intervension SS       │         │true                                    │
│^│Call center                                          │         │                                        │
│^│ active agents                                       │0        │100                                     │
│^│Call center                                          │         │                                        │
│^│ active supervisors                                  │0        │10                                      │
│^│Teleconference                                       │         │                                        │
│^│ channels                                            │3        │100                                     │
│^│Teleconference                                       │         │                                        │
│^│ max members of one teleconference                   │0        │30                                      │
│^│Teleconference                                       │         │                                        │
│^│ active count                                        │0        │5                                       │
│^│TSMN system                                          │         │                                        │
│^│ concurrent calls (active)                           │0        │100                                     │
│^│TSMN system                                          │         │                                        │
│^│ concurrent calls (backup)                           │0        │100                                     │
│^│Total count of simultaneous records voice calls      │0        │50                                      │
│+│IVR                                                  │         │                                        │
│+│ customization enabled                               │         │true                                    │
│+│ Automatic Speech Recognition (ASR) subsystem enabled│         │true                                    │
│^│Channels on dialer outgoing calls                    │2        │5                                       │
│+│Supplementary Services licence package(s)            │         │                                        │
│+│ name                                                │         │'ECSS-ADV'                              │
│+│ limit                                               │         │100                                     │
│+│ description                                         │         │"Additional services of 4 and 5 levels" │
│+│ SS list                                             │         │[1,2,3,4,5]                             │
│+│ name                                                │         │'ECSS-BAS'                              │
│+│ limit                                               │         │100                                     │
│+│ description                                         │         │"Basic services of 1 and 2 levels"      │
│+│ SS list                                             │         │[1,2]                                   │
│+│ name                                                │         │'ECSS-BAS+'                             │
│+│ limit                                               │         │100                                     │
│+│ description                                         │         │"Expansion of basic services of 3 level"│
│+│ SS list                                             │         │[1,2,3]                                 │
│^│GEO backup                                           │         │                                        │
│^│ enabled                                             │false    │true                                    │
└─┴─────────────────────────────────────────────────────┴─────────┴────────────────────────────────────────┘
Legend:
    '^' - Changed;
    '-' - Deleted;
    '+' - New.


[apply] You are trying to add a license that is different from the current one by the pa
        rameters in the table (other values will remain unchanged).
Licence received      o ?>
[**************                                                        ] 25s 315ms
Success: Licence parameters applied


/cluster/storage/ds1/licence/list-licence
┌──┬───────────────────┬────────────┬──────┬────────────────┬────────────────────┬────────────┐
│Id│Creation date(UTC) │   SSW ID   │Active│  Description   │Expiration date(UTC)│ Time left  │
├──┼───────────────────┼────────────┼──────┼────────────────┼────────────────────┼────────────┤
│1 │02.12.2025 13:51:39│ECSS2000000 │*     │ECSS ELM License│02.12.2026 13:51:39 │364d 11h 47m│
│0 │01.01.1990 00:00:00│ECSS DEFAULT│      │Default licence │                    │            │
└──┴───────────────────┴────────────┴──────┴────────────────┴────────────────────┴────────────┘

sudo systemctl edit ecss-pa-sip.service

[Service]
LimitNOFILE=65536

Вставить эти две строчки необходимо в определенное место, (начиная с Ubuntu 22.04.2  есть несколько важных моментов. Файл, который открывается, полностью закомментирован, но первые несколько строк выглядят так (см рисунок ниже). Любые вносимые вами правки должны быть между этими двумя блоками комментариев.)

sudo systemctl daemon-reload

sudo systemctl restart ecss-mycelium ecss-ds ecss-core ecss-pa-sip ecss-mediator

sudo apt install -y ecss-restfs

ll /var/lib/ecss/restfs/system/sounds/

Отсутствия wav файлов в указной выше директории, говорит о проблеме при установки пакета ecss-restfs. Для ее решения выполните команду:

sudo apt --fix-broken install

и повторите команду проверки:

ll /var/lib/ecss/restfs/system/sounds/

wget http://ecss1:9990/system/sounds/ai_you.wav

wget http://ecss1:9990/system/sounds/ai_you.wav
--2023-12-18 17:43:29--  http://ecss1:9990/system/sounds/ai_you.wav
Resolving ecss1 (ecss1)... 127.0.1.1, 10.0.10.11
Connecting to ecss1 (ecss1)|127.0.1.1|:9990... connected.
HTTP request sent, awaiting response... 200 OK
Length: 11670 (11K) [audio/x-wav]
Saving to: ‘ai_you.wav’

ai_you.wav                                  100%[========================================================================================>]  11,40K  --.-KB/s    in 0s

2023-12-18 17:43:29 (301 MB/s) - ‘ai_you.wav’ saved [11670/11670]

rm ai_you.wav

sudo apt install -y ecss-media-server

cat /etc/ecss/ecss-media-server/config.xml

<?xml version="1.0" encoding="utf-8"?>
<config date="09:24:23 03.12.2025">
  <general log-level="3" log-rotate="yes" max-calls="2148" max-vid-calls="100" max-in-group="512" load-sensor="media" load-delta="10" calls-delta="100" spool-dir-size="100M" log-name="msr.log" log-path="/var/log/ecss/media-server" use-srtp="disabled" enable-ice-transport="no" ice-update="no" aggressive-ice="yes" stun-server="" suspicious-mode="no"/>
  <transport bind-addr="10.0.20.41" port="5040" transport="udp+tcp"/>
  <!-- By default configured public TURN-server -->
  <turn-server use-turn="no" host="numb.viagenie.ca" user="webrtc@live.com" password="muazkh"/>
  <media mixer-clock-rate="8000" use-vad="no" cng-level="0" jb-size="60" rtcp-timeout="0" rtp-timeout="350" udp-src-check="no" cn-multiplier="3" port-start="12000" port-range="4496" tias-in-sdp="no" thread-cnt="2" vid-enc-threads="2" vid-dec-threads="2" video-conf-layout="evenly" keyframe-interval="1000" vid-decode-delay="100" silent-codec-switch="yes" silence-threshold="-30" dtmf-flash-disable="no" video-dscp="0" other-dscp="0" dummy-video-src="/usr/share/ecss-media-server/video/dummy_video.yuv" video-enc-width="640" video-enc-height="360" finalsilence="1000" rtcp-stat-dump="yes" dtmf-tg-fpc-loop="10" dtmf-tg-fit="1" dtmf-tg-fot="2" dtmf-tg-volume="12288"/>
  <codec pcma="1" pcmu="2" ilbc="0" gsm="0" g722="3" g726="0" g729="0" speex="0" l16="0" g7221="0" opus="0" h264="1" h263-1998="2" t38="1" tel-event-pt="0"/>
  <accounts>
    <!-- <dynamic msr_name="msr.name"
            realm="sip:127.0.0.1:5000"
            dtmf_mode="rfc+inband+info"
            auth_name="user"
            auth_password="password" /> -->
  </accounts>
  <pbyte>
    <mcc bind-addr="10.0.20.41" port="5700"/>
  </pbyte>
  <conf_dir path="/etc/ecss/ecss-media-server/conf.d"/>
  <metrics enable="yes" use-pushgateway="yes" pushgateway-addr="127.0.0.1:9091" push-interval="5" port="8100" msr_name="msr2"/>
  <rtp>
    <auto addr-v4=""/>
  </rtp>
</config>

Недопустимо указывать у разных кодеков одинаковый приоритет, для примера g722="5" g729="5". В этом случае они будут работать не корректно/игнорироваться.
За исключением "0" - выключено.

cat /etc/ecss/ecss-media-server/conf.d/default.xml

<?xml version="1.0"?>
<config>
    <accounts>
        <dynamic msr_name="msr.ecss1" realm="sip:10.0.20.41:5000" dtmf_mode="rfc+inband+info" auth_name="user" auth_password="password">
            <via dynamic-ifaces="no">
                <iface name="net.20" ip="10.0.20.41"/>
            </via>
        </dynamic>
    </accounts>
</config>

sudo systemctl restart ecss-media-server

sudo apt install ecss-web-conf

sudo systemctl restart ssh.service

Исходные данные

• Установка системы завершена;
• Система готова к дальнейшей настройке;
• Интерфейсы запущены.

Рекомендуется использовать последние доступные версии браузеров. Рекомендуемые к использованию браузеры: Яндекс, Chrome.

Для начала конфигурации системы необходимо зайти в web-конфигуратор по адресу http://<Ipadd SSW>.

Для определения и регистрации в системе планируются:

• Абоненты с номерами 42001, 42002 , 42003, 42004 ,42005, 42006, 42007, 42008, 42009, 42010;
• Транк в сторону шлюза.

Подготовка к работе

Рисунок 3 — Вход в web-конфигуратор (окно авторизации)

В окне авторизации необходимо ввести значения, определенные при установке web-конфигуратора.

После входа в систему будет видна основная рабочая область с иконками приложений, а также строка состояния с доступными опциями, в частности:

• 1 — выход из системы;
• 2 — выбор домена;
• 3 — выбор языка.

Рисунок 4 — Вид рабочей области web-конфигуратора

Создание учетной записи оператора

После авторизации для повышения безопасности при эксплуатации программного коммутатора рекомендуется создание учетных записей для операторов, а также сменить пароль для пользователя admin.

Для создания новой учетной записи оператора используется приложение "Управление пользователями" ("User manager"):

Рисунок 5 — Вид приложения "Управление пользователями"

Нажмите кнопку "Добавить" . В открывшемся окне требуется определить новую учетную запись, для этого:

1. В поле "Имя" введите логин учетной записи, например "test";
2. В поле "Пароль" и "Подтверждение" введите пароль для пользователя, например "testpassword";
3. Определите уровень прав доступа для пользователя через выбор текущих разрешений или с помощью ролей, например ecss-user. Описание можно посмотреть в разделе "Управление пользователями".

Рисунок 6 — Диалоговое окно создания учетной записи оператора

Рисунок 7 — Вид приложения с созданной учетной записью оператора

Для смены пароля рядом с названием пользователя нажмите на кнопку редактировать. В появившемся диалоговом окне введите:

1. Старый пароль (для пользователя "admin" по умолчанию паролем является "password");

2. Новый пароль;

3. Подтвердите новый пароль.

Рисунок 8 — Диалоговое окно редактирования учетной записи

Добавление медиа-ресурсов.

Для того чтобы начать работу с медиа-сервером сразу после его регистрации, необходимо активировать  сетевые интерфейсы MSR. Приложение web-конфигуратора "Сетевые окончания MSR" ("MSR registrars") служит для настройки медиа-ресурсов.

Рисунок 9 — Сетевые окончания MSR

Установить ipадрес для приема соединений от медиасервера, изменив значение 0.0.0.0 на реальные адреса MSR:

Рисунок 10 — Установка IP-add регистратора MSR

Создание IP-set (sip-транспорта) и присвоение его к домену

Для настройки интерфейса необходимо открыть приложение  "Кластеры ("Clusters").

Рисунок 11 — Вид приложения "Кластеры"

Для создания новой группы IP-адресов (IP-set) выделите кластер SIP-адаптера "sip1" и нажмите на кнопку "Свойства кластера" (или нажмите на иконку кластера двойным щелчком левой кнопки мыши).

В появившемся диалоговом окне перейдите на вкладку "Транспорт". Далее нажмите кнопку "Добавить". Появится новая группа, для редактирования полей двойным щелчком кнопки мыши нажмите на нужное:

1. Переименуйте группу адресов (IP-set), например "test_set";

2. Задайте порт, по которому будет происходить обращение к домену, например 5060;

3. Разверните вновь созданную группу нажатием на треугольник слева от названия группы;

4. Определите адрес для ноды SIP-адаптера, согласно примеру конфигурации. Для примера 10.0.20.41:

Рисунок 12 — Вид приложения "Кластеры/Транспорт"

Нажмите кнопку "Сохранить" для применения настроек.

Создание домена

Домен - Виртуальная PBX внутри нашего SSW. Таких виртуальных PBX может быть создано необходимое для проекта кол-во.

Для создания домена необходимо войти в приложение "Домены" ("Domain"). В открывшемся окне требуется создать домен, для этого:

1. Нажмите кнопку "Добавить домен":

Рисунок 13 — Добавление домена в систему

2. В появившемся диалоговом окне доступны следующие настройки:

Введите название домена, например "test_domain";

3. Нажмите кнопку "Ок":

Рисунок 14 — Определение настроек нового домена

4. Нажмите кнопку "Обновить"   в приложении.

Созданный домен будет отображаться в текущей конфигурации:

Рисунок 15 — Отображение созданного домена

Для редактирования текущего домена его необходимо выбрать в системе. Для перехода в домен воспользуйтесь опцией выбора домена (см. пункт 2 на рисунке "Вид рабочей области web-конфигуратора").

После выбора домена, согласно текущей конфигурации системы, станут доступны все приложения:

Рисунок 16 — Отображение приложений в текущей конфигурации системы

Для того чтобы привязать группу адресов к домену, необходимо вернуться в приложение "Домены" ("Domain"), выделить домен и перейти в настройки нажатием на кнопку "Свойства домена" или двойным нажатием левой кнопки мыши на домен.

В настройках списка откройте ветку "SIP", в ней "SIP транспорт", далее выберите в поле IP set созданную группу адресов. Нажмите кнопку "Сохранить" для применения настроек.

Рисунок 17 — Окно настройки для SIP транспорта

Выбрать требуемые услуги для созданного домена, которые будут использоваться (для примера для абонентского домена транковые услуги не востребованы , и наоборот для транзитного домена не нужно указывать услуги для абонента).

Рисунок 18 — После создания нового домена, услуги отсутствуют.

1. Выбрать приложение "Управление услугами"

2. Выбрать колонку "Установленные услуги" (услуги указанные в лицензии для SSW)
3. Выбрать необходимые для указанного домена услуги
4. Сохранить конфигурацию

Рисунок 19 — Выбор услуг для абонентов / транков нового домена.

Рисунок 20 — Список услуг теперь доступных для абонентов  нового домена.

Создание абонентов

Для создания и редактирования параметров абонентов в системе используется приложение "Карточка абонента" ("Subscriber card").

Рисунок 21 — Вид приложения "Карточка абонента"

В конфигурации возможно создание SIP-абонентов и виртуальных абонентов.

Для пользователей, имеющих физическое окончание, используется функционал SIP-абонента, в то время как  виртуальный абонент используется тогда, когда нужна функциональность без физических окончаний. Например, номер для обращения к ivr-скрипту.

Для создания новых абонентов нужно нажать на кнопку "Добавить".

В появившемся диалоговом окне укажите следующие параметры:

• Имя интерфейса — номер или группа номеров, который присваивается абоненту, строка, например {42001-42010} или abcd;
• Контекст — контекст маршрутизации, выбираем тот, который создали, например "test_name", или по умолчанию - "default_routing";
• Группа интерфейсов — имя группы объединяющей нескольких абонентов, для примера "sip";
• Алиас как пользователь — настройка, которая связывает номер сущности, алиас и пользователя одним и тем же названием, в примере настройка активирована;
• Авторизация — порядок проверки подлинности прав пользователя на доступ к данным, в примере используется"register";
• Логин — использую настройку номер как логин для простоты;
• Пароль — можно задать или использовать сгенерированный системой.

Рисунок 22 — Пример создания 10 абонентов в домене "test_domain"

Рисунок 23 — Пример добавления услуг для абонента

Создание и применение контекстов маршрутизации для домена

Маршрутизация отвечает за поиск номера и последующую адресацию вызова. Для корректной работы системы должен быть настроен как минимум один контекст маршрутизации.

Настройка маршрутизации осуществляется в приложении "Менеджер маршрутизации" ("Routing manager") .

Рисунок 24 — Вид приложения "Менеджер маршрутизации"

В качестве примера создадим контекст, а затем несколько правил в нём, для этого:

1. В левой части окна в разделе "Контекст" нажмите на кнопку "Создать контекст"  ;

2. В открывшемся диалоговом окне обозначьте имя контекста:

Рисунок 25 — Вид приложения "Менеджер маршрутизации" добавление нового контекста маршрутизации

3. Нажмите "Сохранить контекст"  ;

Создадим 4 правила в данном контексте:

• rule1 — правило для выхода на транк TAU-72;
• rule2 — правило локальной маршрутизации для номеров 42001-42005;
• rule3 — правило для выхода в ivr;
• rule4 — правило-исключение.

Для создания нового правила нужно выделить созданный контекст и нажать кнопку "Создать правило". В появившемся окне нужно ввести название правила. Затем сохранить вновь созданные правила.

Рисунок 26 — Создание правила контекста маршрутизации

Рисунок 27 — Определение правил

На данный момент не определен транк, чтобы можно было сослаться на него в правиле, однако можно задать номера, по которым будет производится выборка.

Нажав на правило rule1, перейдем в нижнюю часть экрана, в которой располагаются области для редактирования контекста маршрутизации. Условно определим, что выборка для выхода на транк будет проводиться по признакам номера вызываемого абонента (CDPN), а номера в транке должны начинаться с цифры 4.

Функционально контекст маршрутизации делится на три части:

• Условия ("Condition") — раздел, определяющий выражения для выборки по предложенным признакам;
• Действия ("Action") — раздел, выполняющий преобразование признаков номеров к конкретному значению;
• Результат ("Result") — раздел, завершающий маршрутизацию и определяющий её результат.

rule1: Для выхода на транк нужно правильно отредактировать каждую часть:

• В разделе условий перейти на вкладку CDPN. Ввести номера телефонов, которые находятся за транком в поле "Номер". Например, чтобы определить номера с 42006 по 42007, нужно ввести условие: 420(6-7);
• В разделе действий перейти на вкладку CDPN. Ввести маску для изменения номера в поле "Номер". Например, чтобы добавить число 4 перед номером, нужно заполнить поле следующим выражением: 4{1,2,3,4,5};
• Нажать кнопки "Сохранить правило" и "Сохранить контекст" для применения изменений.

Чтобы настроить поле результата, нужно определить транк в системе, поэтому к настройке данного правила вернемся чуть позже.

Таким же образом нужно настроить оставшиеся правила.

Для rule2:

• В разделе условий, во вкладке CDPN ввести номера телефонов, которые находятся за транком в поле "Номер". Например, чтобы определить номера со 42001 по 42005, ввести условие 420(1-5);
• В разделе результата определить результат как локальный (т.е. локальная маршрутизация);
• Нажать кнопки "Сохранить правило" и "Сохранить контекст" для применения изменений.

Для rule 3 допустим, что абоненты с номерами 108, 109 и 110 попадают в ivr-скрипт–информатор, прежде чем звонить далее.

• В разделе условий, во вкладке CGPN ввести номера телефонов, по которым будет выборка в поле "Номер", например 420(10,08-09).
• Нажать кнопки "Сохранить правило" и "Сохранить контекст" для применения изменений.

Чтобы настроить поле результата, нужно определить в системе ivr-скрипт, поэтому к настройке данного правила вернемся чуть позже.

Для rule 4 мы определяем правило-исключение — это правило, которое работает в случае, если любые другие правила не срабатывают.

• По умолчанию данное правило создается в системе в контексте default_routing. В условиях на вызываемый номер прописывается символ %, а результатом является локальная маршрутизация, однако, если мы назначаем абоненту контекст, отличный от default_routing, в конце рекомендуется создавать это правило.

Рисунок 28 — Пример настроек контекста маршрутизации

Создание транка

Для создания и редактирования параметров транка в системе используется приложение "Менеджер транков" ("Trunk manager") .

Рисунок 29 — Вид приложения "Менеджер транков"

Для определения транка в системе нужно нажать на кнопку "Создать транк"  , в появившемся диалоговом окне определить параметры:

• Имя — назначить название транка, по которому его можно идентифицировать в системе;
• Контекст — применить ранее созданный контекст маршрутизации test_name;
• Группа — выбрать группу интерфейсов, созданную при определении абонентов "test.group";
• Группа IP-адресов (IP-set) — созданная на домене группа адресов "test_set";
• Регистрация — если используется транковая, то нужно включить данный параметр, в примере она не используется;
• Хост [:порт] — IP-адрес назначения транка — 10.0.3.100;
• Порт для приёма — транспортный порт, на котором будет слушаться трафик с транка, соответствует порту, назначенному на группу IP-адресов.

Рисунок 30 — Создание транка

Создание IVR-скрипта

Для создания IVR используется приложение "IVR-редактор" ("IVR editor").

Рисунок 31 — Вид приложения "IVR-редактор"

Для создания скрипта нужно нажать на кнопку "Добавить" , выбрать тип скрипта (в данном случае будет скрипт на входящие вызовы), в диалоговом окне указать название скрипта, например "test_ivr".

После создания скрипта в основном окне редактора появится блок-схема.

В качестве примера составим скрипт, который при срабатывании проигрывает вызывающему абоненту заранее записанную фразу, а затем продолжает вызов.

Пример скрипта приведен на рисунках ниже. Здесь используются блоки Info и Dial.

• Блок Info — блок, который проигрывает сообщения до момента ответа пользователя. В качестве записанной фразы используется генератор тонов:

Рисунок 32 — Вид рабочей области IVR с настройками блока "Info"

• Блок dial — блок, который совершает вызов на заданный номер. Чтобы продолжить вызов, нужно применить предопределенную переменную CDPN:

Рисунок 33 — Вид рабочей области IVR

Завершение настройки маршрутизации

Для завершения настройки маршрутизации нужно войти в приложение "Менеджер маршрутизации" ("Routing manager") и в правилах rule1 и rule3 настроить соответствующие результаты маршрутизации, для этого:

• rule1: в разделе "Результат" выберите подпункт "внешний". В таблице "Направления" в поле "Значение" добавьте созданный ранее транк, после чего сохраните правило .
• rule3: В разделе "Результат" выберите подпункт "ivr" и в поле скрипт добавьте созданный ранее ivr-скрипт, после чего сохраните правило и контекст .

Рисунок 34 — Вид контекста маршрутизации

Добавление медиа-ресурсов в интерфейсе командной строки (CLI)

Перейдите в CLI CoCon:

ssh admin@localhost -p 8023

Медиаресурс — это описание параметров медиасервера, необходимых для работы с ним.

Пример:

/system/media/resource/declare core1@ecss1 contact net.20@msr.ecss1 default local true

Результат:

/system/media/resource/declare core1@ecss1 contact net.20@msr.ecss1 default local true
  Declared media resources
┌─────────────┬───────────────────────┬────────┬─────────┬───────┐
│    Node     │        Contact        │ Active │   Zone  │  Site │
├─────────────┼───────────────────────┼────────┼─────────┼───────┤
│ core1@ecss1 │ net.20@msr.ecss1      │ true   │ default │ local │
└─────────────┴───────────────────────┴────────┴─────────┴───────┘

Пример:

/system/media/resource/info core1@ecss1 net.20@msr.ecss1
  Media resource specific for node core1@ecss1:
┌─┬─────────────────┬─────────────────────┐
│F│    Parameter    │        Value        │
├─┼─────────────────┼─────────────────────┤
│r│ Contact         │ net.20@msr.ecss1    │
│r│ Status          │ registered          │
│r│ Cc-status       │ connected           │
│r│ Cc-status uptime│ 00:16:48            │
│r│ Cc-id           │ cb6599              │
│r│ Address         │ 10.0.20.41:5700     │
│r│ Register time   │ 2025/12/03 09:40:25 │
│r│ Expired         │ 131                 │
│r│ Iface           │ net.20(10.0.20.41)  │
│ │ Active          │ true                │
│ │ Zone            │ default             │
│ │ Site            │ local               │
│r│ MSR version     │ 3.17.1.0.12         │
│r│ MSR load        │ 0                   │
│r│ MSR perf coef   │ 1.0                 │
└─┴─────────────────┴─────────────────────┘
Legend:
Column F - means Flag, values r - flag for readonly parameter

Пример:

/system/media/resource/list all
  All media resource selected list specific:
┌─────────────┬───────────┬──────────────┬───────────┬──────┬────────┬───────────┬───────────┬─────────────────┬────────┬────────────┬────────┬─────────┬───────┬──────────────────┬────────────┬─────────┐
│    Node     │    MSR    │     MSR      │    MSR    │ MSR  │ Cc-id  │ Cc-status │ Cc-uptime │   Cc-address    │ Iface  │   Iface    │ Active │  Zone   │ Site  │     Contact      │   Status   │ Expired │
│             │           │   version    │ perf coef │ load │        │           │           │                 │  name  │    addr    │        │         │       │                  │            │         │
├─────────────┼───────────┼──────────────┼───────────┼──────┼────────┼───────────┼───────────┼─────────────────┼────────┼────────────┼────────┼─────────┼───────┼──────────────────┼────────────┼─────────┤
│ core1@ecss1 │ msr.ecss1 │ 3.17.1.0.12  │       1.0 │    0 │ 54faa9 │ connected │ 00:54:48  │ 10.0.20.41:5700 │ net.20 │ 10.0.20.41 │ true   │ default │ local │ net.20@msr.ecss1 │ registered │     129 │
└─────────────┴───────────┴──────────────┴───────────┴──────┴────────┴───────────┴───────────┴─────────────────┴────────┴────────────┴────────┴─────────┴───────┴──────────────────┴────────────┴─────────┘

Добавление управления регистратором для MSR медиа менеджера в интерфейсе командной строки (CLI) CoCon

/system/media/registrar/ - команды управления регистратором для MSR медиа менеджера

Где

/system/media/registrar/set common registration-timeout 60
Common parameter registration-timeout set to 60.

Пример:

Установить ipадрес для приема соединений от медиасервера:

/system/media/registrar/set private core1@ecss1 listen-ip 10.0.20.41

Результат:

/system/media/registrar/set private core1@ecss1 listen-ip 10.0.20.41
Private parameter listen-ip set to 10.0.20.41 at node core1@ecss1.

Пример:

/system/media/registrar/info
 Common parameters:
┌───────────────────────────┬───────┐
│         Parameter         │ Value │
├───────────────────────────┼───────┤
│ registration-timeout, sec │   180 │
└───────────────────────────┴───────┘
 Private parameters:
┌─────────────┬─────────┬───────────┬────────────┬─────────────┐
│    Node     │ Status  │ Is-active │ Listen-ip  │ Listen-port │
├─────────────┼─────────┼───────────┼────────────┼─────────────┤
│ core1@ecss1 │ active  │ true      │ 10.0.20.41 │        5000 │
└─────────────┴─────────┴───────────┴────────────┴─────────────┘

После того как все сервисы будут запущены, ноды какое-то время будут устанавливать связь. Как только все ноды загрузятся , при выполнении запроса system-status, последует вывод следующей информации:

/system-status
Checking...
┌─┬───────────────┬───────────────────────────┬────────────────┬──────────────┬──────┐
│ │     Node      │          Release          │  Erlang nodes  │ Mnesia nodes │Uptime│
├─┼───────────────┼───────────────────────────┼────────────────┼──────────────┼──────┤
│ │core1@ecss1    │ecss-core-3.17.1.0.1657    │core1@ecss1     │not running   │1h 23m│
│ │ds1@ecss1      │ecss-ds-3.17.1.0.1657      │ds1@ecss1       │ds1@ecss1     │1h 23m│
│ │md1@ecss1      │ecss-mediator-3.17.1.0.1657│md1@ecss1       │md1@ecss1     │1h 23m│
│ │mycelium1@ecss1│ecss-mycelium-3.17.1.0.1657│mycelium1@ecss1 │not running   │1h 23m│
│ │sip1@ecss1     │ecss-pa-sip-3.17.1.0.1657  │sip1@ecss1      │sip1@ecss1    │1h 23m│
└─┴───────────────┴───────────────────────────┴────────────────┴──────────────┴──────┘

All services are started.

  Active media resource selected list specific:
┌─────────────┬───────────┬──────────────┬───────────┬───────────┐
│    Node     │    MSR    │     MSR      │ Cc-status │ Cc-uptime │
│             │           │   version    │           │           │
├─────────────┼───────────┼──────────────┼───────────┼───────────┤
│ core1@ecss1 │ msr.ecss1 │ 3.17.1.0.12  │ connected │ 00:04:15  │
└─────────────┴───────────┴──────────────┴───────────┴───────────┘

В примере выше видно, что ноды стартовали и MSR зарегистрировался на ноде ecss-core.

Создание и настройка группы SIP-IP-адресов (IP-set)

Произведите настройку адаптера SIP согласно ТЗ:

/cluster/adapter/sip1/sip/network/set ip_set test_set node-ip node = sip1@ecss1 ip = 10.0.20.41

/cluster/adapter/sip1/sip/network/set ip_set test_set listen-ports list = [5060]

Результат:

/cluster/adapter/sip1/sip/network/set ip_set test_set node-ip node = sip1@ecss1 ip = 10.0.20.41

Property "ip_set" successfully changed from:

        to
test_set: no ports set
test_set: sip1@ecss1 10.0.20.41
test_set: dscp 0.

/cluster/adapter/sip1/sip/network/set ip_set test_set listen-ports list = [5060]
Property "ip_set" successfully changed from:
test_set: no ports set
test_set: sip1@ecss1 10.0.20.41
test_set: dscp 0
        to
test_set: 5060
test_set: sip1@ecss1 10.0.20.41
test_set: dscp 0

Создание Домена и подключение IP-set

Создайте Домен (виртуальную АТС) и присвойте ему созданную выше группу (IP-set) настроек SIP-адаптера:

/domain/declare test_domain --add-domain-admin-privileges --add-domain-user-privileges

/domain/test_domain/sip/network/set ip_set [test_set]

Результат:

/domain/declare test_domain --add-domain-admin-privileges --add-domain-user-privileges
New domain test_domain is declared

/domain/test_domain/sip/network/set ip_set [test_set]
Property "ip_set" successfully changed from:
[]
 to
["test_set"].

Добавление услуг

Установка всех услуг указных в лицензии:

/cluster/storage/ds1/ss/install ds1@ecss1 ss_*

Результат:

/cluster/storage/ds1/ss/install ds1@ecss1 ss_*
Successfully installed: /var/lib/ecss/ss/ss_dnd.xml
Successfully installed: /var/lib/ecss/ss/ss_clir.xml
...
Successfully installed: /var/lib/ecss/ss/ss_chunt.xml

После установки в систему различных видов услуг администратор системы должен открыть доступ на управление услугами оператору Домена (виртуальной АТС). Для этого использовать команду:

Разрешения оператору Домена (виртуальной АТС) "test_domain" управлять  всеми услугами :

/cluster/storage/ds1/ss/access-list add test_domain *

Результат:

/cluster/storage/ds1/ss/access-list add test_domain *
Supplementary services successfully added in the domain test_domain.

Для возможности применения пакета услуг у абонентов сразу после создания, необходимо настроить политику применения лицензионных пакетов услуг (детальную информацию вы можете посмотреть здесь )

Создать политику применения лицензии с именем -"new_sub"

/domain/test_domain/ss/licence/politics/declare new_sub "Задаются при создании абонента"

Результат:

/domain/test_domain/ss/licence/politics/declare new_sub "Задаются при создании абонента"
Licence politic new_sub successfully declared.

Задать имя пакета услуг дополнительных сервисов, для этого использовать следующие команды :

/cluster/storage/ds1/licence/show-licence 1

нас интересует следующая информация :

/cluster/storage/ds1/licence/show-licence 1
SSW ID                                                < Имя SSW ID >
Description                                           ECSS ELM License

. . .

Supplementary Services licence package(s)
 name                                                 'ECSS-ADV'
 limit                                                600000
 description                                          "Весь пакет услуг"
 SS list                                              [1,2,3,4,5]

. . .

имя пакета услуг в  примере "ECSS-ADV".
Добавить в созданную политику пакет лицензионных услуг с именем "ECSS-FULL+", именно так он описан в лицензии:

/domain/test_domain/ss/licence/politics/package-add new_sub ECSS-ADV

Результат:

/domain/test_domain/ss/licence/politics/package-add new_sub ECSS-ADV
Licence packages ["ECSS-ADV"] successfully added to politic new_sub.

Пакет  добавлен, но в настоящий момент политика не активна (не может быть применена к абоненту).  Для активации политики new_sub выполнить следующую команду:

domain/test_domain/ss/licence/politics/activate new_sub

Результат:

/domain/test_domain/ss/licence/politics/activate new_sub
Licence politic new_sub successfully activated.

Теперь при создании абонентов можем использовать дополнительные услуги.
