В данном разделе использованы специфичные для данного продукта термины, ознакомиться с ними можно здесь.

Техническое задание:

Требуется интеграция программного коммутатора 5 класса ECSS-10 (SSW) на 2-х физических серверах с поддержкой SIP со следующими параметрами на нагрузку группы серверов:

• Максимальное количество абонентов 15000 (MUL — Max user limit);
• Максимальное количество одновременных соединений 2000 (MCL — Max call limit);
• Требуется полный резерв системы ecss (все node резервируется на втором сервере);

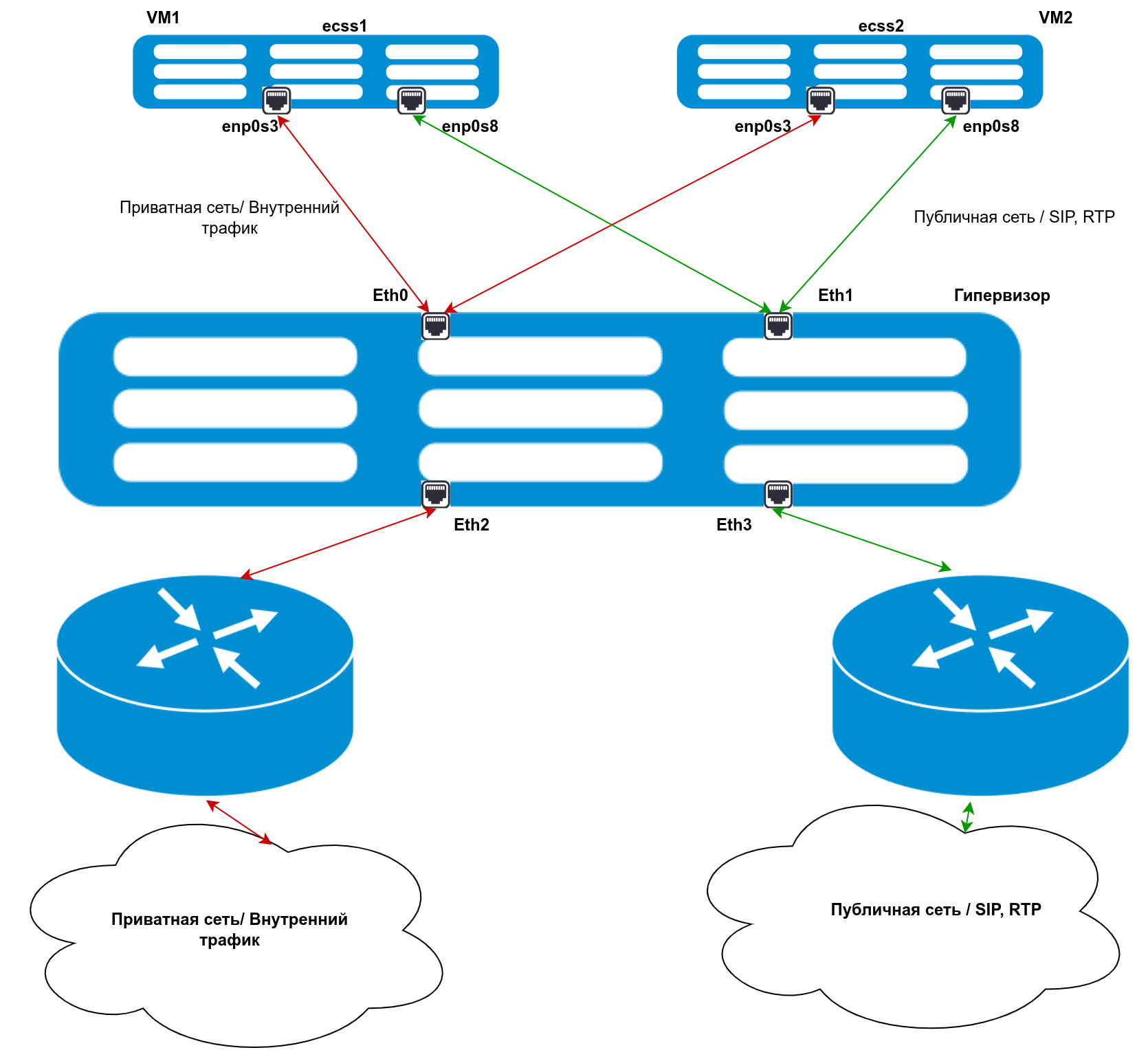

• Количество сетевых интерфейсов ethernet — 3/5.

Требуемая полоса пропускания СПД  не менее 1000Mb/s

* Если сервер не будет работать в кластере, то вместо glusterfs создается раздел /var/lib/ecss/restfs.

** Рекомендуемое значение для серий Light, Light+, Midi — 100 Gb. Рекомендуемое значение для серии Heavy — 200 Gb,  Super Heavy — 400 Gb.

При установке системы в кластере, рекомендуемое значение hostname для первого сервера — ecss1, для второго — ecss2.

ssh <user>@<IP_ecss>

sudo nano /etc/hosts

127.0.0.1 localhost
10.0.10.41 ecss1
10.0.10.42 ecss2

127.0.0.1 localhost
10.0.10.42 ecss2
10.0.10.41 ecss1

sudo nano /etc/apt/sources.list

ddeb https://download.astralinux.ru/astra/frozen/1.8_x86-64/1.8.3/uu/1/extended-repository/ 1.8_x86-64 main non-free non-free-firmware contrib
deb https://download.astralinux.ru/astra/frozen/1.8_x86-64/1.8.3/uu/1/main-repository/ 1.8_x86-64 main contrib non-free non-free-firmware
#deb cdrom:[OS Astra Linux 1.8.1.12  DVD]/ 1.8_x86-64 contrib main non-free non-free-firmware

sudo sh -c "echo 'deb [arch=amd64] http://archive.eltex.org/ssw/1.8_x86-64/3.17 stable main extras external' >> /etc/apt/sources.list.d/eltex-ecss10-stable.list"

sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys 33CB2B750F8BB6A5

sudo sh -c "echo -e 'Package: erlang*\nPin: version 2:24.3*\nPin-Priority: 1000' >> /etc/apt/preferences.d/erlang"

Package: erlang*
Pin: version 2:24.3*
Pin-Priority: 1000

sudo sh -c "echo -e 'Package: nodejs*\nPin: version 14.20.0-1nodesource1*\nPin-Priority: 1000' >> /etc/apt/preferences.d/nodejs"

Package: nodejs*
Pin: version 14.20.0-1nodesource1*
Pin-Priority: 1000

sudo sh -c "echo -e 'Package: elixir*\nPin: version 1.14*\nPin-Priority: 1000' >> /etc/apt/preferences.d/elixir"

Package: elixir*
Pin: version 1.14*
Pin-Priority: 1000

sudo apt update

sudo apt install ntp

sudo apt install cpufrequtils

cat /etc/init.d/cpufrequtils | grep GOVERNOR=

GOVERNOR="ondemand"

sudo sed -i 's/GOVERNOR="ondemand"/GOVERNOR="performance"/g' /etc/init.d/cpufrequtils

sudo /etc/init.d/cpufrequtils restart

sudo systemctl daemon-reload

sudo swapoff -a

sudo rm /swapfile

sudo nano /etc/fstab

# /etc/fstab: static file system information.
#
# Use 'blkid' to print the universally unique identifier for a
# device; this may be used with UUID= as a more robust way to name devices
# that works even if disks are added and removed. See fstab(5).
#
# <file system> <mount point> <type> <options> <dump> <pass>
# / was on /dev/sda2 during curtin installation
UUID=4c88cb4a-42c9-4b52-98c2-78da7e23b621 /                       ext4    defaults        1 1

free -h

free -h
              total        used        free      shared  buff/cache   available
Mem:           3,9G        110M        3,2G        820K        535M        3,5G
Swap:            0B          0B          0B

sudo timedatectl set-timezone Asia/Novosibirsk

В случае выноса компонентов системы на разные серверы/ВМ (ecss-node/ecss-msr) необходимо указывать единый часовой пояс, для всех компонентов системы.

ulimit -a

eltex@ecss1:~$ ulimit -a
core file size          (blocks, -c) 0
data seg size           (kbytes, -d) unlimited
scheduling priority             (-e) 0
file size               (blocks, -f) unlimited
pending signals                 (-i) 15515
max locked memory       (kbytes, -l) 65536
max memory size         (kbytes, -m) unlimited
open files                      (-n) 1024
pipe size            (512 bytes, -p) 8
POSIX message queues     (bytes, -q) 819200
real-time priority              (-r) 0
stack size              (kbytes, -s) 8192
cpu time               (seconds, -t) unlimited
max user processes              (-u) 15515
virtual memory          (kbytes, -v) unlimited
file locks                      (-x) unlimited

sudo sed -i  '55i\*                soft    nproc           65536\n*                hard    nproc           131072\n*                soft    nofile          65536\n*                hard    nofile          131072\nroot             -       memlock         unlimited' /etc/security/limits.conf

# /etc/security/limits.conf
#
#Each line describes a limit for a user in the form:
#
#<domain>        <type>  <item>  <value>
#
#Where:
#<domain> can be:
#        - a user name
#        - a group name, with @group syntax
#        - the wildcard *, for default entry
#        - the wildcard %, can be also used with %group syntax,
#                 for maxlogin limit
#        - NOTE: group and wildcard limits are not applied to root.
#          To apply a limit to the root user, <domain> must be
#          the literal username root.
#
#<type> can have the two values:
#        - "soft" for enforcing the soft limits
#        - "hard" for enforcing hard limits
#
#<item> can be one of the following:
#        - core - limits the core file size (KB)
#        - data - max data size (KB)
#        - fsize - maximum filesize (KB)
#        - memlock - max locked-in-memory address space (KB)
#        - nofile - max number of open files
#        - rss - max resident set size (KB)
#        - stack - max stack size (KB)
#        - cpu - max CPU time (MIN)
#        - nproc - max number of processes
#        - as - address space limit (KB)
#        - maxlogins - max number of logins for this user
#        - maxsyslogins - max number of logins on the system
#        - priority - the priority to run user process with
#        - locks - max number of file locks the user can hold
#        - sigpending - max number of pending signals
#        - msgqueue - max memory used by POSIX message queues (bytes)
#        - nice - max nice priority allowed to raise to values: [-20, 19]
#        - rtprio - max realtime priority
#        - chroot - change root to directory (Debian-specific)
#
#<domain>      <type>  <item>         <value>
#

#*               soft    core            0
#root            hard    core            100000
#*               hard    rss             10000
#@student        hard    nproc           20
#@faculty        soft    nproc           20
#@faculty        hard    nproc           50
#ftp             hard    nproc           0
#ftp             -       chroot          /ftp
#@student        -       maxlogins       4
*                soft    nproc           65536
*                hard    nproc           131072
*                soft    nofile          65536
*                hard    nofile          131072
root             -       memlock         unlimited

# End of file

Получение адресов на сетевых интерфейсах по DHCP недопустимо на серверах ECSS.

sudo apt install -y dialog libssl1.0.0 netplan.io

sudo nano /etc/netplan/ecss.yaml

Так же  проверить отсутствие в каталоге /etc/netplan/ других файлов, если  другие файлы присутствуют , то их нужно переместить в другой каталог или удалить, в противном случае возможна некорректная настройка сетевых интерфейсов и некорректная работа SSW.

ls -la /etc/netplan/

sudo netplan apply

sudo apt update

sudo apt upgrade --enable-upgrade

ssh-keygen

ssh-copy-id ecss2

ssh-copy-id ecss1

ssh ecss2

ssh ecss1

sudo apt install ntp iptables tcpdump vlan dnsmasq aptitude atop ethtool htop mc minicom mtr-tiny nmap pptpd  screen ssh tftpd-hpa sngrep tshark  gnuplot debconf-utils keepalived attr bridge-utils ncdu wget

Список обязательного сервисного программного обеспечения:

sudo apt install ntp tcpdump vlan dnsmasq

Список рекомендуемого диагностического и вспомогательного программного обеспечения:

sudo apt install aptitude atop ethtool htop mc screen ssh tftpd sngrep tshark gnuplot debconf-utils iotop ncdu

Список обязательных пакетов для схем с резервированием:

sudo apt install ifenslave-2.6 keepalived attr

Список дополнительных пакетов для схем с резервированием:

sudo apt install bridge-utils ethtool

sudo dpkg --get-selections

Перед началом установки пакетов ecss , нужно убедится в соответствии полосы пропускания СПД необходимым требованиям.
Для этого выполнить команду  sudo ethtool  <имя интерфейса> для всех физических интерфейсов.

Проверить значение  следующих параметров:
Advertised auto-negotiation: Yes
Speed: 1000Mb/s  (не менее)
Duplex: Full

  ┌ версия ПО ECSS. Сейчас в заявке на сертификацию она заявлена как 3.

  | Мы её менять не будем до следующей сертификации или
  │ выпуска принципиально новой версии системы.
  │
  │     ┌ версия System Release. Общая версия для всех компонент входящих в конкретный релиз.

  |     | Меняем её централизовано, когда
  │     │ принимаем решение о выпуске нового релиза. Релизы между собой обычно не совместимы.
┌─┴┐ ┌──┴─┐
ECSS.SysRel.SubMaj.SubMin
            └──┬─┘ └──┬─┘
               │      └ версия Subsystem minor. Минорную версию подсистемы устанавливает разработчик подсистемы.

               |        Минорную версию
               │        меняем при добавлении патча. Как правило, минорные версии в рамках одной мажорной версии
               │        совместимы между собой и отличаются в рамках конкретных патчей.
               │
               └ версия Subsystem major. Мажорная версия устанавливается разработчиком подсистемы.

                 Мажорную версию подсистемы необходимо менять при внесении в подсистему существенных изменений.

Утилита установки пакетов APT анализирует версию пакета слева направо, для примера, мы имеем пакет 14.14.7.7 ,
в репозитории находятся пакеты
14.14.7.8
14.14.7.9
14.14.8.1
14.14.20 -14.14.28
то при выполнении команды sudo apt install имя пакета → будет автоматически проверен и установлен пакет 14.14.28 , так как он самый последний, анализ будет выполнен по 3-й позиции  (major), анализ по 4-й (minor) выполнен не будет (аналогичным образом будет выполнятся команда sudo apt upgrade --enable-upgrade).

В случае если для конкретной ситуации требуется перейти с версии 14.14.7.7 на версию 14.14.7.9 , стандартная команда → sudo apt upgrade --enable-upgrade , нам не поможет, так как будет выбран самый новый пакет, в данной ситуации нам необходимо в явном виде указать какую версию пакета мы хотим установить, в данном примере мы должны выбрать команду → sudo apt install имя пакета=14.14.7.9 . Обычно это необходимо для тестирования определенного патча, для стандартных обновлений достаточно выбора привычной команды установки/обновления пакета

В ходе установки пакетов ECSS нужно будет ответить на ряд вопросов для формирования необходимой конфигурации. Для автоматической загрузки требуемых настроек можно воспользоваться командами из пакета debconf-utils.

Описание и примеры использования при работе с debconf приведены в Приложении В. Debconf.

sudo apt install -y ecss-dns-env

В случае последующей коррекции IP-адресов следует использовать команду:

sudo dpkg-reconfigure ecss-dns-env

Настройка преобразование DNS имени в IP адрес

Для корректной работы системы, после установки пакета ecss-node требуется скорректировать дефолтные установки . Для этого:

В файле /etc/resolv.conf изменить параметр nameserver установленный системой по умолчанию на 127.0.0.1 (если строк nameserver несколько - остальные удалить/закомментировать):

sudo nano /etc/resolv.conf

domain eltex.loc
search eltex.loc
nameserver 127.0.0.1

В Astra Linux после перезагрузки файл /etc/resolv.conf приводится к исходному виду, поэтому его нужно сделать неизменяемым:

sudo chattr +i /etc/resolv.conf

Для доступа к репозиториям AstraLinux и Элтекс нужно указать локальный DNS или глобальный (для примера 8.8.8.8 или 77.88.8.8)

Добавить в файл /etc/dnsmasq.d/ecss строки server=<Ipadd DNS сервера> (в примере 77.88.8.8) :

sudo sh -c "echo 'server=77.88.8.8' >> /etc/dnsmasq.d/ecss"

Перезапустить сервис:

sudo systemctl restart dnsmasq.service

sudo apt install -y ecss-postgres-bdr-ssw

sudo apt install -y ecss-postgres-bdr-ssw

cd /srv/ecss/ecss-postgres-bdr-ssw

sudo ./postgresbdr_ssw.sh check

sudo ./postgresbdr_ssw.sh check
Enter master ip please
Like 10.150.150.15
10.0.10.41
Enter slave ip please
10.0.10.42
Press enter with empty password
Просто щелкайте Enter не вводя пароль
q - выход из просмотра таблицы (если необходимо)
таблица нод на мастере по ecss_storekeeper_db
таблица нод на слейве по ecss_storekeeper_db
таблица коннекций на мастер по ecss_storekeeper_db
     conn_sysid      |                                       conn_dsn
---------------------+---------------------------------------------------------------------------------------
 7577617967861174292 | host=10.0.10.41 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1
 7577618825220177940 | host=10.0.10.42 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1
(2 строки)

таблица коннекций на слейве по ecss_storekeeper_db
     conn_sysid      |                                       conn_dsn
---------------------+---------------------------------------------------------------------------------------
 7577617967861174292 | host=10.0.10.41 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1
 7577618825220177940 | host=10.0.10.42 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1
(2 строки)

sudo ./postgresbdr_ssw.sh check
Enter master ip please
Like 10.150.150.15
10.0.10.41
Enter slave ip please
10.0.10.42
Press enter with empty password
Просто щелкайте Enter не вводя пароль
q - выход из просмотра таблицы (если необходимо)
таблица нод на мастере по ecss_storekeeper_db
таблица нод на слейве по ecss_storekeeper_db
таблица коннекций на мастер по ecss_storekeeper_db
     conn_sysid      |                                       conn_dsn
---------------------+---------------------------------------------------------------------------------------
 7577617967861174292 | host=10.0.10.41 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1
 7577618825220177940 | host=10.0.10.42 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1
(2 строки)

таблица коннекций на слейве по ecss_storekeeper_db
     conn_sysid      |                                       conn_dsn
---------------------+---------------------------------------------------------------------------------------
 7577617967861174292 | host=10.0.10.41 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1
 7577618825220177940 | host=10.0.10.42 port=5439 dbname=ecss_storekeeper_db user=postgres password=postgres1
(2 строки)

В системе уже должен быть установлен пакет ecss-postgres-bdr-ssw

sudo apt install -y ecss-node

При установке также будет установлен пакет ecss-user

После установки пакета ecss-node на хосте ecss1, выполните команду "sudo usermod -a -G ssw <Имя_пользователя>" на хосте ecss1.

sudo usermod -a -G ssw eltex

Затем выполите установку на хосте ecss2.
Используйте режим "Скопировать существующие сертификаты (copy) по ssh" с сервера ecss1

sudo apt install -y ecss-node

systemctl is-active ecss-core ecss-pa-sip ecss-ds ecss-mediator ecss-mycelium

systemctl is-active ecss-core ecss-pa-sip ecss-ds ecss-mediator ecss-mycelium
active
active
active
active
active

pkcs11-tool --module /usr/lib/libeToken.so -I

Cryptoki version 2.1
Manufacturer     SafeNet, Inc.
Library          eToken PKCS#11 (ver 8.1)
Using slot 0 with a present token (0x0)

pkcs11-tool --module /usr/lib/ecss/ecss-ds/lib/lpm_storage-<VERSION>/priv/x64/librtpkcs11ecp.so -I

Cryptoki version 2.20
Manufacturer     Aktiv Co.
Library          Rutoken ECP PKCS #11 library (ver 1.5)
Using slot 0 with a present token (0x0)

Остановите пакеты ecss-mycelium и ecss-ds на втором хосте. Если этого не сделать, то паспорт и лицензия могут быть не добавлены с первого раза.

sudo systemctl stop ecss-mycelium

sudo systemctl stop ecss-ds

Перейдите в CLI - CoCon:

ssh admin@localhost -p 8023

ssh admin@localhost -p 8023
The authenticity of host '[localhost]:8023 ([127.0.0.1]:8023)' can't be established.
RSA key fingerprint is SHA256:/reVfo2jbltLDwNpZbiLvibXBwaWJbfSChd1M7wm1nc.
This key is not known by any other names
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added '[localhost]:8023' (RSA) to the list of known hosts.
admin@localhost's password: password

Проверьте состояние системы:

/system-status
Checking...
┌─┬───────────────┬───────────────────────────┬───────────────┬────────────┬───────┐
│ │     Node      │          Release          │ Erlang nodes  │Mnesia nodes│Uptime │
├─┼───────────────┼───────────────────────────┼───────────────┼────────────┼───────┤
│ │ds1@ecss1      │ecss-ds-3.17.1.0.1656      │ds1@ecss1      │ds1@ecss1   │27m 28s│
│ │mycelium1@ecss1│ecss-mycelium-3.17.1.0.1656│mycelium1@ecss1│not running │27m 29s│
└─┴───────────────┴───────────────────────────┴───────────────┴────────────┴───────┘

Чтобы узлы системы смогли встать в работу, надо сконфигурировать систему указав имена хостов на которых развёрнуты ecss-сервисы.
Команда в коконе: /system/clusters/set [<host1>, <host2>, ... <hostN>].
В примере кластера из 2-х хостов (имя хоста  ecss1 и ecss2) выполнить команду :

/system/clusters/set [ecss1, ecss2]

Выйти из CoCon ("exit"),
Перезапустить ecss сервисы командой:

sudo systemctl restart ecss-core ecss-pa-sip ecss-ds ecss-mediator ecss-mycelium

Далее необходимо загрузить паспорт и лицензии в систему:

/cluster/storage/ds1/licence/set-passport <ssw passport>

/cluster/storage/ds1/licence/add <ssw licence>

Выйдите из CoCon ("exit")

И перезапустите сервисы ecss-ds и ecss-mycelium на первом и запустите остальные сервисы  втором хосте:

sudo systemctl restart ecss-mycelium

sudo systemctl restart ecss-ds

sudo systemctl start ecss-core ecss-pa-sip ecss-mediator

sudo systemctl start ecss-mycelium ecss-ds ecss-core ecss-pa-sip ecss-mediator

Выполнить проверку лицензий, для этого зайти в CoCon :

ssh admin@localhost -p8023

Проверить наличие лицензией:

/cluster/storage/ds1/licence/list-licence

Видим активную лицензию №1 (не ECSS DEFAULT)

/cluster/storage/ds1/licence/list-licence
┌──┬───────────────────┬────────────────┬──────┬────────────────────────────────────────────┬────────────────────┬────────────┐
│Id│Creation date(UTC) │     SSW ID     │Active│                Description                 │Expiration date(UTC)│ Time left  │
├──┼───────────────────┼────────────────┼──────┼────────────────────────────────────────────┼────────────────────┼────────────┤
│1 │31.10.2024 14:16:00│ECSS 010070     │*     │Eltex SC softswitch                         │31.12.2025 23:59:59 │112d 21h 31m│
│0 │                   │ECSS DEFAULT    │      │Default licence                             │                    │            │
└──┴───────────────────┴────────────────┴──────┴────────────────────────────────────────────┴────────────────────┴────────────┘

Выйдите из CoCon ("exit").

В случае использования distributed метода лицензирования вместо паспорта / лицензии (как в default методе) используется Product-Id  / License-key которые генерируются Элтекс и передаются заказчику.

Причины перехода следующие:

• Надо отслеживать "бестокенные локации". В основном это тестовые лицензии (либо для разработчиков).
• Надо обслуживать хосты с нестандартными (ecss1 / ecss2) именами, и уходить от перечисления хостов на которых будет развёрнут SSW.

Также, чтобы устанавливать SSW на хосты с именами отличными от ecss1 / ecss2 приходилось использовать утилиту ds_db_preparator.

Установить пакет ecss-elm-adapter следующей командой:

sudo apt install -y ecss-elm-adapter

В процессе установки будут заданы вопросы конфигурации , параметры Elm сервиса будут сохранены в конфигурационном файле /etc/ecss/ecss-elm-adapter/config.exs.

После установки проверить конфигурацию можно в файле (информация в файлах различается для хостов), для примера :

ELM_HOST=192.168.83.222
ELM_PORT=8099
ECSS_PRODUCT_ID=ECSS2000000
ECSS_LICENSE_KEY=ssw987654
LOG_LEVEL=info
LICENCE_FAIL_TIMER_SECONDS=10
LICENCE_PULL_TIMER_SECONDS=360

Чтобы узлы системы смогли встать в работу, надо сконфигурировать систему указав имена хостов на которых развёрнуты ecss-сервисы.

Перейдите в CLI - CoCon:

ssh admin@localhost -p 8023

Команда в CoCon: /system/clusters/set [<host1>, <host2>, ... <hostN>].
В примере кластера из 2-х хостов (имя хоста  ecss1 и ecss2) выполнить команду :

/system/clusters/set [ecss1, ecss2]

Выйти из CoCon ("exit"),
Перезапустить ecss сервисы командой:

sudo systemctl restart ecss-core ecss-pa-sip ecss-ds ecss-mediator ecss-mycelium

Перейдите в CoCon опять и проверьте лицензии:

/cluster/storage/ds1/licence/list-licence
┌──┬───────────────────┬────────────┬──────┬───────────────┬────────────────────┬─────────┐
│Id│Creation date(UTC) │   SSW ID   │Active│  Description  │Expiration date(UTC)│Time left│
├──┼───────────────────┼────────────┼──────┼───────────────┼────────────────────┼─────────┤
│0 │01.01.1990 00:00:00│ECSS DEFAULT│*     │Default licence│                    │         │
└──┴───────────────────┴────────────┴──────┴───────────────┴────────────────────┴─────────┘

Активировать distributed режим командой:

/cluster/storage/ds1/licence/distributed/apply

/cluster/storage/ds1/licence/distributed/apply
Waiting for licence...
[**************                                                        ] 12s 2ms
┌─┬─────────────────────────────────────────────────────┬─────────┬────────────────────────────────────────┐
│A│                     Description                     │Old Value│               New Value                │
├─┼─────────────────────────────────────────────────────┼─────────┼────────────────────────────────────────┤
│^│Maximum call duration (in seconds)                   │60       │3600                                    │
│^│Maximum number of simultaneous calls                 │5        │50                                      │
│^│System alive time without LPM token (min)            │1440     │5                                       │
│^│Elph                                                 │         │                                        │
│^│ total count of Elph group                           │1        │50                                      │
│^│Elph                                                 │         │                                        │
│^│ total count of members of the one Elph group        │10       │100                                     │
│^│Subscribers limit                                    │10       │100                                     │
│^│Virtual subscribers limit                            │infinity │100                                     │
│^│Add-on conferences                                   │         │                                        │
│^│ total count                                         │30       │5                                       │
│^│Add-on conferences                                   │         │                                        │
│^│ members of the one add-on conference                │16       │50                                      │
│^│Chat rooms                                           │         │                                        │
│^│ total count                                         │30       │5                                       │
│^│Chat rooms                                           │         │                                        │
│^│ members of the one chatroom                         │16       │50                                      │
│^│Meet Me                                              │         │                                        │
│^│ total count                                         │0        │5                                       │
│^│Meet Me                                              │         │                                        │
│^│ members of the one Meet Me conference               │0        │50                                      │
│^│SORM                                                 │         │                                        │
│^│ enabled                                             │false    │true                                    │
│+│ channels on SORM mediator                           │         │5                                       │
│^│CDR generation mode(s)                               │basic    │basic, sorm3                            │
│^│Sorm extractor                                       │none     │mfi                                     │
│^│Support antifraud system                             │none     │custom                                  │
│+│Call center                                          │         │                                        │
│+│ operator's capability for look at calls in queue    │         │true                                    │
│+│ operator's capability for use Intervension SS       │         │true                                    │
│^│Call center                                          │         │                                        │
│^│ active agents                                       │0        │100                                     │
│^│Call center                                          │         │                                        │
│^│ active supervisors                                  │0        │10                                      │
│^│Teleconference                                       │         │                                        │
│^│ channels                                            │3        │100                                     │
│^│Teleconference                                       │         │                                        │
│^│ max members of one teleconference                   │0        │30                                      │
│^│Teleconference                                       │         │                                        │
│^│ active count                                        │0        │5                                       │
│^│TSMN system                                          │         │                                        │
│^│ concurrent calls (active)                           │0        │100                                     │
│^│TSMN system                                          │         │                                        │
│^│ concurrent calls (backup)                           │0        │100                                     │
│^│Total count of simultaneous records voice calls      │0        │50                                      │
│+│IVR                                                  │         │                                        │
│+│ customization enabled                               │         │true                                    │
│+│ Automatic Speech Recognition (ASR) subsystem enabled│         │true                                    │
│^│Channels on dialer outgoing calls                    │2        │5                                       │
│+│Supplementary Services licence package(s)            │         │                                        │
│+│ name                                                │         │'ECSS-ADV'                              │
│+│ limit                                               │         │100                                     │
│+│ description                                         │         │"Additional services of 4 and 5 levels" │
│+│ SS list                                             │         │[1,2,3,4,5]                             │
│+│ name                                                │         │'ECSS-BAS'                              │
│+│ limit                                               │         │100                                     │
│+│ description                                         │         │"Basic services of 1 and 2 levels"      │
│+│ SS list                                             │         │[1,2]                                   │
│+│ name                                                │         │'ECSS-BAS+'                             │
│+│ limit                                               │         │100                                     │
│+│ description                                         │         │"Expansion of basic services of 3 level"│
│+│ SS list                                             │         │[1,2,3]                                 │
│^│GEO backup                                           │         │                                        │
│^│ enabled                                             │false    │true                                    │
└─┴─────────────────────────────────────────────────────┴─────────┴────────────────────────────────────────┘
Legend:
    '^' - Changed;
    '-' - Deleted;
    '+' - New.


[apply] You are trying to add a license that is different from the current one by the pa
        rameters in the table (other values will remain unchanged).
Licence received      o ?>
[**************                                                        ] 25s 315ms
Success: Licence parameters applied


/cluster/storage/ds1/licence/list-licence
┌──┬───────────────────┬────────────┬──────┬────────────────┬────────────────────┬─────────┐
│Id│Creation date(UTC) │   SSW ID   │Active│  Description   │Expiration date(UTC)│Time left│
├──┼───────────────────┼────────────┼──────┼────────────────┼────────────────────┼─────────┤
│1 │06.11.2025 11:00:00│ECSS2000000 │*     │ECSS ELM License│06.12.2025 11:00:00 │9d 4h 57m│
│0 │01.01.1990 00:00:00│ECSS DEFAULT│      │Default licence │                    │         │
└──┴───────────────────┴────────────┴──────┴────────────────┴────────────────────┴─────────┘

/cluster/storage/ds1/ss/install ds1@ecss1 ss_*
Successfully installed: /var/lib/ecss/ss/ss_dnd.xml
Successfully installed: /var/lib/ecss/ss/ss_clir.xml
...
Successfully installed: /var/lib/ecss/ss/ss_chunt.xml

sudo systemctl edit ecss-pa-sip.service

[Service]
LimitNOFILE=65536

sudo systemctl daemon-reload

sudo reboot

cat /etc/dnsmasq.d/ecss-broker

address=/primary.broker.ecss/10.0.10.41
address=/secondary.broker.ecss/10.0.10.42

sudo apt install -y glusterfs-server attr

sudo systemctl start glusterd

sudo gluster peer probe 10.0.10.42

sudo gluster peer status

sudo gluster peer status
Number of Peers: 1

Hostname: ecss1
Uuid: d7319720-ea3a-43a4-a7d5-e97bf9d205b9
State: Peer in Cluster (Connected)

sudo gluster peer status
Number of Peers: 1

Hostname: 10.0.10.42
Uuid: f405dbb1-4f6d-4f2f-a116-f56197d18788
State: Peer in Cluster (Connected)

sudo gluster volume create ecss_volume replica 2 transport tcp 10.0.10.41:/var/lib/ecss/glusterfs 10.0.10.42:/var/lib/ecss/glusterfs force

sudo gluster volume start ecss_volume

sudo gluster volume info

Volume Name: ecss_volume
Type: Replicate
Volume ID: 3bfc7587-0f85-48ed-9612-21f0d79c6e52
Status: Started
Snapshot Count: 0
Number of Bricks: 1 x 2 = 2
Transport-type: tcp
Bricks:
Brick1: 10.0.10.41:/var/lib/ecss/glusterfs
Brick2: 10.0.10.42:/var/lib/ecss/glusterfs
Options Reconfigured:
transport.address-family: inet
nfs.disable: on
performance.client-io-threads: off

sudo nano /etc/systemd/system/ecss-glusterfs-mount.service

[Unit]
Description=mount glusterfs
After=network.target
Requires=network.target

[Service]
RemainAfterExit=no
Type=forking
RestartSec=10s
Restart=always
ExecStart=/sbin/mount.glusterfs localhost:/ecss_volume /var/lib/ecss/restfs -o fetch-attempts=10
ExecStop=/bin/umount /var/lib/ecss/restfs

[Install]
WantedBy=multi-user.target

sudo systemctl enable glusterd.service

sudo systemctl enable ecss-glusterfs-mount.service

sudo mkdir /var/lib/ecss/restfs

sudo systemctl daemon-reload

sudo systemctl restart ecss-glusterfs-mount.service

df -h

df -h

/dev/sda8                     4,5G  213M  4,1G   5% /var/log
/dev/sda5                      37G   48M   35G   1% /var/lib/ecss/ecss-media-server/records
/dev/sda6                      19G   44M   18G   1% /var/lib/ecss/cdr
/dev/sda7                      19G   44M   18G   1% /var/lib/ecss/statistics
/dev/sda9                      19G  7,6G  9,7G  44% /var/log/ecss
localhost:/ecss_volume   	   46G   59M   44G   1% /var/lib/ecss/restfs

sudo apt install -y ecss-restfs

ls -la /var/lib/ecss/restfs/system/sounds/

wget http://ecss1:9990/system/sounds/ai_you.wav

wget http://ecss2:9990/system/sounds/ai_you.wav

wget http://ecss1:9990/system/sounds/ai_you.wav
--2025-09-16 08:27:36--  http://ecss1:9990/system/sounds/ai_you.wav
Распознаётся ecss1 (ecss1)… 10.0.10.41
Подключение к ecss1 (ecss1)|10.0.10.41|:9990... соединение установлено.
HTTP-запрос отправлен. Ожидание ответа… 200 OK
Длина: 11670 (11K) [audio/x-wav]
Сохранение в: «ai_you.wav»

ai_you.wav.1                                100%[========================================================================================>]  11,40K  --.-KB/s    за 0s

2025-09-16 08:27:36 (81,5 MB/s) - «ai_you.wav» сохранён [11670/11670]

wget http://ecss2:9990/system/sounds/ai_you.wav
--2025-09-16 08:27:44--  http://ecss2:9990/system/sounds/ai_you.wav
Распознаётся ecss2 (ecss2)… 10.0.10.42
Подключение к ecss2 (ecss2)|10.0.10.42|:9990... соединение установлено.
HTTP-запрос отправлен. Ожидание ответа… 200 OK
Длина: 11670 (11K) [audio/x-wav]
Сохранение в: «ai_you.wav.1»

ai_you.wav.2                                100%[========================================================================================>]  11,40K  --.-KB/s    за 0s

2025-09-16 08:27:44 (272 MB/s) - «ai_you.wav.1» сохранён [11670/11670]

rm ai_you.wav
rm ai_you.wav.1

В случае кластерной конфигурации, для предотвращения одновременной обработки/конвертации/удаления одного файла (.pcm/.wav/.mp3) на разных серверах ecss1/ecss2 → сервис ecss-restfs-crawler должен быть запущен только на одном из серверов кластера. Для этого на сервере ecss2 выполнить следующие команды:

sudo systemctl disable ecss-restfs-crawler.timer

sudo systemctl stop ecss-restfs-crawler.timer

sudo apt install -y ecss-media-server ecss-web-conf

cd /etc/ecss/ecss-media-server/

cat /etc/ecss/ecss-media-server/config.xml

<?xml version="1.0" encoding="utf-8"?>
<config date="02:30:33 07.12.2023">
  <general log-level="3" log-rotate="yes" max-calls="8192" max-in-group="512" load-sensor="media" load-delta="10" calls-delta="100" spool-dir-size="100M" log-name="msr.log" log-path="/var/log/ecss/media-server" use-srtp="disabled" enable-ice-transport="no" ice-update="no" aggressive-ice="yes" stun-server="" suspicious-mode="no"/>
  <transport bind-addr="10.0.20.41" port="5040" transport="udp+tcp"/>
  <!-- By default configured public TURN-server -->
  <turn-server use-turn="no" host="numb.viagenie.ca" user="webrtc@live.com" password="muazkh"/>
  <media mixer-clock-rate="8000" use-vad="no" cng-level="0" jb-size="60" rtcp-timeout="0" rtp-timeout="350" udp-src-check="no" cn-multiplier="3" port-start="12000" port-range="2048" tias-in-sdp="no" thread-cnt="2" vid-enc-threads="2" vid-dec-threads="2" video-conf-layout="evenly" keyframe-interval="1000" vid-decode-delay="100" silence-threshold="-30" dtmf-flash-disable="no" video-dscp="0" other-dscp="0" dummy-video-src="/usr/share/ecss-media-server/video/dummy_video.yuv" video-enc-width="640" video-enc-height="360" finalsilence="1000" rtcp-stat-dump="yes" silent-codec-switch="yes"/>
  <codec pcma="1" pcmu="2" ilbc="0" gsm="0" g722="3" g726="0" g729="0" speex="0" l16="0" g7221="0" opus="0" h264="1" h263-1998="2" t38="1" tel-event-pt="0"/>
  <accounts>
    <!-- <dynamic msr_name="msr.name"
            realm="sip:127.0.0.1:5000"
            dtmf_mode="rfc+inband+info"
            auth_name="user"
            auth_password="password" /> -->
  </accounts>
  <pbyte>
    <mcc bind-addr="10.0.20.41" port="5700"/>
  </pbyte>
  <conf_dir path="/etc/ecss/ecss-media-server/conf.d"/>
  <rtp>
    <auto addr-v4=""/>
  </rtp>
</config>

Недопустимо указывать у разных кодеков одинаковый приоритет, для примера g722="5" g729="5". В этом случае media-server не сможет работать корректно.
За исключением "0" - выключено.

После инсталляции пакетов в фале будет указан  ip-add 127.0.0.1 , и только для одного хоста.

cat /etc/ecss/ecss-media-server/conf.d/default.xml

<?xml version="1.0"?>
<config>
      <accounts>
            <dynamic msr_name="msr.ecss1" realm="sip:127.0.0.1:5000" dtmf_mode="rfc+inband+info" auth_name="user" auth_password="password"/>
      </accounts>
</config>

Требуется указать в конфигурации для обоих хостов, реальные IP-add.

sudo nano /etc/ecss/ecss-media-server/conf.d/default.xml

sudo systemctl restart ecss-media-server

Если ECSS-10 установлен на Astra Linux, то необходимо изменить скрипт проверки доступности контрольного SIP-порта /usr/bin/ecss_pa_sip_port:

sudo nano /usr/bin/ecss_pa_sip_port

#!/bin/bash
netstat -plane | grep $1
#nc -z 127.0.0.1 $1

sudo nano /etc/keepalived/keepalived.conf

global_defs {
    vrrp_version 3          # версия протокола VRRP (2 или 3)
    script_user nobody      # ограниченный в правах системный пользователь, от которого будут запускаться скрипты проверки доступности
    enable_script_security  # не запускать скрипты от root, если часть пути к ним доступна на запись для обычных пользователей
}

include /etc/keepalived/sip.conf

sudo nano /etc/keepalived/sip.conf

sudo systemctl restart keepalived.service

sudo ifconfig

sudo ifconfig

. . .
net.20:SIP1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
inet 10.0.20.31 netmask 255.255.255.0 broadcast 0.0.0.0
ether 08:00:27:6d:4f:02 txqueuelen 1000 (Ethernet)

sudo nano /etc/ssh/sshd_config

sudo systemctl restart ssh.service

sudo reboot

Исходные данные

• Установка системы завершена;
• Система готова к дальнейшей настройке;
• Интерфейсы запущены.

Рекомендуется использовать последние доступные версии браузеров. Рекомендуемые к использованию браузеры: Яндекс, Chrome.

Для начала конфигурации системы необходимо зайти в web-конфигуратор по адресу http://<Ipadd SSW>.

Для определения и регистрации в системе планируются:

• Абоненты с номерами 42001, 42002 , 42003, 42004 ,42005, 42006, 42007, 42008, 42009, 42010;
• Транк в сторону шлюза.

Подготовка к работе

Рисунок 3 — Вход в web-конфигуратор (окно авторизации)

В окне авторизации необходимо ввести значения, определенные при установке web-конфигуратора.

После входа в систему будет видна основная рабочая область с иконками приложений, а также строка состояния с доступными опциями, в частности:

• 1 — выход из системы;
• 2 — выбор домена;
• 3 — выбор языка.

Рисунок 4 — Вид рабочей области web-конфигуратора

Создание учетной записи оператора

После авторизации для повышения безопасности при эксплуатации программного коммутатора рекомендуется создание учетных записей для операторов, а также сменить пароль для пользователя admin.

Для создания новой учетной записи оператора используется приложение "Управление пользователями" ("User manager"):

Рисунок 5 — Вид приложения "Управление пользователями"

Нажмите кнопку "Добавить" . В открывшемся окне требуется определить новую учетную запись, для этого:

1. В поле "Имя" введите логин учетной записи, например "test";
2. В поле "Пароль" и "Подтверждение" введите пароль для пользователя, например "testpassword";
3. Определите уровень прав доступа для пользователя через выбор текущих разрешений или с помощью ролей, например ecss-user. Описание можно посмотреть в разделе "Управление пользователями".

Рисунок 6 — Диалоговое окно создания учетной записи оператора

Рисунок 7 — Вид приложения с созданной учетной записью оператора

Для смены пароля рядом с названием пользователя нажмите на кнопку редактировать. В появившемся диалоговом окне введите:

1. Старый пароль (для пользователя "admin" по умолчанию паролем является "password");

2. Новый пароль;

3. Подтвердите новый пароль.

Рисунок 8 — Диалоговое окно редактирования учетной записи

Добавление медиа-ресурсов.

Для того чтобы начать работу с медиа-сервером сразу после его регистрации, необходимо активировать  сетевые интерфейсы MSR. Приложение web-конфигуратора "Сетевые окончания MSR" ("MSR registrars") служит для настройки медиа-ресурсов.

Рисунок 9 — Сетевые окончания MSR

Установить ipадрес для приема соединений от медиасервера, изменив значение 0.0.0.0 на реальные адреса MSR:

Рисунок 10 — Установка IP-add регистратора MSR

Создание IP-set (sip-транспорта) и присвоение его к домену

Для настройки интерфейса необходимо открыть приложение  "Кластеры ("Clusters").

Рисунок 11 — Вид приложения "Кластеры"

Для создания новой группы IP-адресов (IP-set) выделите кластер SIP-адаптера "sip1" и нажмите на кнопку "Свойства кластера" (или нажмите на иконку кластера двойным щелчком левой кнопки мыши).

В появившемся диалоговом окне перейдите на вкладку "Транспорт". Далее нажмите кнопку "Добавить". Появится новая группа, для редактирования полей двойным щелчком кнопки мыши нажмите на нужное:

1. Переименуйте группу адресов (IP-set), например "test_set";

2. Задайте порт, по которому будет происходить обращение к домену, например 5060;

3. Разверните вновь созданную группу нажатием на треугольник слева от названия группы;

4. Определите адрес для ноды SIP-адаптера, согласно примеру конфигурации. Для системы без резервирования укажите 10.0.20.31:

Рисунок 12 — Вид приложения "Кластеры/Транспорт"

Для системы с резервированием укажите 10.0.20.31 и 10.0.20.32:

Рисунок 13 — Вид приложения "Кластеры/Транспорт" для кластера

Нажмите кнопку "Сохранить" для применения настроек.

Создание домена

Домен - Виртуальная PBX внутри нашего SSW. Таких виртуальных PBX может быть создано необходимое для проекта кол-во.

Для создания домена необходимо войти в приложение "Домены" ("Domain"). В открывшемся окне требуется создать домен, для этого:

1. Нажмите кнопку "Добавить домен":

Рисунок 14 — Добавление домена в систему

2. В появившемся диалоговом окне доступны следующие настройки:

Введите название домена, например "test_domain";

3. Нажмите кнопку "Ок":

Рисунок 15 — Определение настроек нового домена

4. Нажмите кнопку "Обновить"   в приложении.

Созданный домен будет отображаться в текущей конфигурации:

Рисунок 16 — Отображение созданного домена

Для редактирования текущего домена его необходимо выбрать в системе. Для перехода в домен воспользуйтесь опцией выбора домена (см. пункт 2 на рисунке "Вид рабочей области web-конфигуратора").

После выбора домена, согласно текущей конфигурации системы, станут доступны все приложения:

Рисунок 17 — Отображение приложений в текущей конфигурации системы

Для того чтобы привязать группу адресов к домену, необходимо вернуться в приложение "Домены" ("Domain"), выделить домен и перейти в настройки нажатием на кнопку "Свойства домена" или двойным нажатием левой кнопки мыши на домен.

В настройках списка откройте ветку "SIP", в ней "SIP транспорт", далее выберите в поле IP set созданную группу адресов. Нажмите кнопку "Сохранить" для применения настроек.

Рисунок 18 — Окно настройки для SIP транспорта

Выбрать требуемые услуги для созданного домена, которые будут использоваться (для примера для абонентского домена транковые услуги не востребованы , и наоборот для транзитного домена не нужно указывать услуги для абонента).

Рисунок 19 — После создания нового домена, услуги отсутствуют.

1. Выбрать приложение "Управление услугами"

2. Выбрать колонку "Установленные услуги" (услуги указанные в лицензии для SSW)
3. Выбрать необходимые для указанного домена услуги
4. Сохранить конфигурацию

Рисунок 20 — Выбор услуг для абонентов / транков нового домена.

Рисунок 21 — Список услуг теперь доступных для абонентов  нового домена.

Создание абонентов

Для создания и редактирования параметров абонентов в системе используется приложение "Карточка абонента" ("Subscriber card").

Рисунок 22 — Вид приложения "Карточка абонента"

В конфигурации возможно создание SIP-абонентов и виртуальных абонентов.

Для пользователей, имеющих физическое окончание, используется функционал SIP-абонента, в то время как  виртуальный абонент используется тогда, когда нужна функциональность без физических окончаний. Например, номер для обращения к ivr-скрипту.

Для создания новых абонентов нужно нажать на кнопку "Добавить".

В появившемся диалоговом окне укажите следующие параметры:

• Имя интерфейса — номер или группа номеров, который присваивается абоненту, строка, например {42001-42010} или abcd;
• Контекст — контекст маршрутизации, выбираем тот, который создали, например "test_name", или по умолчанию - "default_routing";
• Группа интерфейсов — имя группы объединяющей нескольких абонентов, для примера "sip";
• Алиас как пользователь — настройка, которая связывает номер сущности, алиас и пользователя одним и тем же названием, в примере настройка активирована;
• Авторизация — порядок проверки подлинности прав пользователя на доступ к данным, в примере используется"register";
• Логин — использую настройку номер как логин для простоты;
• Пароль — можно задать или использовать сгенерированный системой.

Рисунок 23 — Пример создания 10 абонентов в домене "test_domain"

Рисунок 24 — Пример добавления услуг для абонента

Создание и применение контекстов маршрутизации для домена

Маршрутизация отвечает за поиск номера и последующую адресацию вызова. Для корректной работы системы должен быть настроен как минимум один контекст маршрутизации.

Настройка маршрутизации осуществляется в приложении "Менеджер маршрутизации" ("Routing manager") .

Рисунок 25 — Вид приложения "Менеджер маршрутизации"

В качестве примера создадим контекст, а затем несколько правил в нём, для этого:

1. В левой части окна в разделе "Контекст" нажмите на кнопку "Создать контекст"  ;

2. В открывшемся диалоговом окне обозначьте имя контекста:

Рисунок 26 — Вид приложения "Менеджер маршрутизации" добавление нового контекста маршрутизации

3. Нажмите "Сохранить контекст"  ;

Создадим 4 правила в данном контексте:

• rule1 — правило для выхода на транк TAU-72;
• rule2 — правило локальной маршрутизации для номеров 42001-42005;
• rule3 — правило для выхода в ivr;
• rule4 — правило-исключение.

Для создания нового правила нужно выделить созданный контекст и нажать кнопку "Создать правило". В появившемся окне нужно ввести название правила. Затем сохранить вновь созданные правила.

Рисунок 27 — Создание правила контекста маршрутизации

Рисунок 28 — Определение правил

На данный момент не определен транк, чтобы можно было сослаться на него в правиле, однако можно задать номера, по которым будет производится выборка.

Нажав на правило rule1, перейдем в нижнюю часть экрана, в которой располагаются области для редактирования контекста маршрутизации. Условно определим, что выборка для выхода на транк будет проводиться по признакам номера вызываемого абонента (CDPN), а номера в транке должны начинаться с цифры 4.

Функционально контекст маршрутизации делится на три части:

• Условия ("Condition") — раздел, определяющий выражения для выборки по предложенным признакам;
• Действия ("Action") — раздел, выполняющий преобразование признаков номеров к конкретному значению;
• Результат ("Result") — раздел, завершающий маршрутизацию и определяющий её результат.

rule1: Для выхода на транк нужно правильно отредактировать каждую часть:

• В разделе условий перейти на вкладку CDPN. Ввести номера телефонов, которые находятся за транком в поле "Номер". Например, чтобы определить номера с 42006 по 42007, нужно ввести условие: 420(6-7);
• В разделе действий перейти на вкладку CDPN. Ввести маску для изменения номера в поле "Номер". Например, чтобы добавить число 4 перед номером, нужно заполнить поле следующим выражением: 4{1,2,3,4,5};
• Нажать кнопки "Сохранить правило" и "Сохранить контекст" для применения изменений.

Чтобы настроить поле результата, нужно определить транк в системе, поэтому к настройке данного правила вернемся чуть позже.

Таким же образом нужно настроить оставшиеся правила.

Для rule2:

• В разделе условий, во вкладке CDPN ввести номера телефонов, которые находятся за транком в поле "Номер". Например, чтобы определить номера со 42001 по 42005, ввести условие 420(1-5);
• В разделе результата определить результат как локальный (т.е. локальная маршрутизация);
• Нажать кнопки "Сохранить правило" и "Сохранить контекст" для применения изменений.

Для rule 3 допустим, что абоненты с номерами 108, 109 и 110 попадают в ivr-скрипт–информатор, прежде чем звонить далее.

• В разделе условий, во вкладке CGPN ввести номера телефонов, по которым будет выборка в поле "Номер", например 420(10,08-09).
• Нажать кнопки "Сохранить правило" и "Сохранить контекст" для применения изменений.

Чтобы настроить поле результата, нужно определить в системе ivr-скрипт, поэтому к настройке данного правила вернемся чуть позже.

Для rule 4 мы определяем правило-исключение — это правило, которое работает в случае, если любые другие правила не срабатывают.

• По умолчанию данное правило создается в системе в контексте default_routing. В условиях на вызываемый номер прописывается символ %, а результатом является локальная маршрутизация, однако, если мы назначаем абоненту контекст, отличный от default_routing, в конце рекомендуется создавать это правило.

Рисунок 29 — Пример настроек контекста маршрутизации

Создание транка

Для создания и редактирования параметров транка в системе используется приложение "Менеджер транков" ("Trunk manager") .

Рисунок 30 — Вид приложения "Менеджер транков"

Для определения транка в системе нужно нажать на кнопку "Создать транк"  , в появившемся диалоговом окне определить параметры:

• Имя — назначить название транка, по которому его можно идентифицировать в системе;
• Контекст — применить ранее созданный контекст маршрутизации test_name;
• Группа — выбрать группу интерфейсов, созданную при определении абонентов "test.group";
• Группа IP-адресов (IP-set) — созданная на домене группа адресов "test_set";
• Регистрация — если используется транковая, то нужно включить данный параметр, в примере она не используется;
• Хост [:порт] — IP-адрес назначения транка — 10.0.3.100;
• Порт для приёма — транспортный порт, на котором будет слушаться трафик с транка, соответствует порту, назначенному на группу IP-адресов.

Рисунок 31 — Создание транка

Создание IVR-скрипта

Для создания IVR используется приложение "IVR-редактор" ("IVR editor").

Рисунок 32 — Вид приложения "IVR-редактор"

Для создания скрипта нужно нажать на кнопку "Добавить" , выбрать тип скрипта (в данном случае будет скрипт на входящие вызовы), в диалоговом окне указать название скрипта, например "test_ivr".

После создания скрипта в основном окне редактора появится блок-схема.

В качестве примера составим скрипт, который при срабатывании проигрывает вызывающему абоненту заранее записанную фразу, а затем продолжает вызов.

Пример скрипта приведен на рисунках ниже. Здесь используются блоки Info и Dial.

• Блок Info — блок, который проигрывает сообщения до момента ответа пользователя. В качестве записанной фразы используется генератор тонов:

Рисунок 33 — Вид рабочей области IVR с настройками блока "Info"

• Блок dial — блок, который совершает вызов на заданный номер. Чтобы продолжить вызов, нужно применить предопределенную переменную CDPN:

Рисунок 34 — Вид рабочей области IVR

Завершение настройки маршрутизации

Для завершения настройки маршрутизации нужно войти в приложение "Менеджер маршрутизации" ("Routing manager") и в правилах rule1 и rule3 настроить соответствующие результаты маршрутизации, для этого:

• rule1: в разделе "Результат" выберите подпункт "внешний". В таблице "Направления" в поле "Значение" добавьте созданный ранее транк, после чего сохраните правило .
• rule3: В разделе "Результат" выберите подпункт "ivr" и в поле скрипт добавьте созданный ранее ivr-скрипт, после чего сохраните правило и контекст .

Рисунок 35 — Вид контекста маршрутизации

Добавление медиа-ресурсов в интерфейсе командной строки (CLI)

Зайдите в CLI -  CoCon:

ssh admin@localhost -p 8023
password: password

Установить связь MSR- и Core-подсистем. Для этого выполнить команды:

/system/media/resource/declare core1@ecss1 contact net.20@msr.ecss1  default local true

/system/media/resource/declare core1@ecss2 contact net.20@msr.ecss2  default local true

/system/media/resource/declare core1@ecss1 contact net.20@msr.ecss2  default local true

/system/media/resource/declare core1@ecss2 contact net.20@msr.ecss1  default local true

/system/media/resource/info core1@ecss1 net.20@msr.ecss1
  Media resource specific for node core1@ecss1:
┌─┬─────────────────┬─────────────────────┐
│F│    Parameter    │        Value        │
├─┼─────────────────┼─────────────────────┤
│r│ Contact         │ net.20@msr.ecss1    │
│r│ Status          │ registered          │
│r│ Cc-status       │ connected           │
│r│ Cc-status uptime│ 00:39:35            │
│r│ Cc-id           │ db21af              │
│r│ Address         │ 10.0.20.51:5700     │
│r│ Register time   │ 2025/12/02 16:43:07 │
│r│ Expired         │ 84                  │
│r│ Iface           │ net.20(10.0.20.51)  │
│ │ Active          │ true                │
│ │ Zone            │ default             │
│ │ Site            │ local               │
│r│ MSR version     │ 3.17.1.0.10         │
│r│ MSR load        │ 0                   │
│r│ MSR perf coef   │ 1.0                 │
└─┴─────────────────┴─────────────────────┘

Legend:
Column F - means Flag, values r - flag for readonly parameter

/system/media/resource/list all
  All media resource selected list specific:
┌─────────────┬───────────┬─────────────┬───────────┬──────┬────────┬───────────┬───────────┬─────────────────┬────────┬────────────┬────────┬─────────┬───────┬──────────────────┬────────────┬─────────┐
│    Node     │    MSR    │     MSR     │    MSR    │ MSR  │ Cc-id  │ Cc-status │ Cc-uptime │   Cc-address    │ Iface  │   Iface    │ Active │  Zone   │ Site  │     Contact      │   Status   │ Expired │
│             │           │   version   │ perf coef │ load │        │           │           │                 │  name  │    addr    │        │         │       │                  │            │         │
├─────────────┼───────────┼─────────────┼───────────┼──────┼────────┼───────────┼───────────┼─────────────────┼────────┼────────────┼────────┼─────────┼───────┼──────────────────┼────────────┼─────────┤
│ core1@ecss1 │ msr.ecss1 │ 3.17.1.0.10 │       1.0 │    0 │ db21af │ connected │ 00:40:22  │ 10.0.20.51:5700 │ net.20 │ 10.0.20.51 │ true   │ default │ local │ net.20@msr.ecss1 │ registered │     156 │
│             │ msr.ecss2 │ 3.17.1.0.10 │       1.0 │    0 │ 263898 │ connected │ 00:40:22  │ 10.0.20.52:5700 │ net.20 │ 10.0.20.52 │ true   │ default │ local │ net.20@msr.ecss2 │ registered │     156 │
│ core1@ecss2 │ msr.ecss1 │ 3.17.1.0.10 │       1.0 │    0 │ db21af │ connected │ 00:41:11  │ 10.0.20.51:5700 │ net.20 │ 10.0.20.51 │ true   │ default │ local │ net.20@msr.ecss1 │ registered │     106 │
│             │ msr.ecss2 │ 3.17.1.0.10 │       1.0 │    0 │ 263898 │ connected │ 00:44:00  │ 10.0.20.52:5700 │ net.20 │ 10.0.20.52 │ true   │ default │ local │ net.20@msr.ecss2 │ registered │     177 │
└─────────────┴───────────┴─────────────┴───────────┴──────┴────────┴───────────┴───────────┴─────────────────┴────────┴────────────┴────────┴─────────┴───────┴──────────────────┴────────────┴─────────┘

Добавление управления регистратором для MSR медиа менеджера в интерфейсе командной строки (CLI)

Где

/system/media/registrar/set common registration-timeout 60
Common parameter registration-timeout set to 60.

Установить ipадрес для приема соединений от медиасервера:

/system/media/registrar/set private core1@ecss1 listen-ip 10.0.20.41

/system/media/registrar/set private core1@ecss1 listen-ip 10.0.20.41
Private parameter listen-ip set to 10.0.20.41 at node core1@ecss1.

/system/media/registrar/set private core1@ecss2 listen-ip 10.0.20.42

/system/media/registrar/set private core1@ecss2 listen-ip 10.0.20.42
Private parameter listen-ip set to 10.0.20.42 at node core1@ecss2.

/system/media/registrar/info
 Common parameters:
┌───────────────────────────┬───────┐
│         Parameter         │ Value │
├───────────────────────────┼───────┤
│ registration-timeout, sec │   180 │
└───────────────────────────┴───────┘
 Private parameters:
┌─────────────┬─────────┬───────────┬────────────┬─────────────┐
│    Node     │ Status  │ Is-active │ Listen-ip  │ Listen-port │
├─────────────┼─────────┼───────────┼────────────┼─────────────┤
│ core1@ecss1 │ active  │ true      │ 10.0.20.41 │        5000 │
│ core1@ecss2 │ active  │ true      │ 10.0.20.42 │        5000 │
└─────────────┴─────────┴───────────┴────────────┴─────────────┘

После того как все сервисы будут запущены, ноды какое-то время будут устанавливать связь. Как только все ноды загрузятся , при выполнении запроса system-status, последует вывод следующей информации:

/system-status
Checking...
┌─┬───────────────┬───────────────────────────┬───────────────────────────────┬─────────────────────┬───────┐
│ │     Node      │          Release          │         Erlang nodes          │    Mnesia nodes     │Uptime │
├─┼───────────────┼───────────────────────────┼───────────────────────────────┼─────────────────────┼───────┤
│ │core1@ecss1    │ecss-core-3.17.1.0.1656    │core1@ecss1,core1@ecss2        │not running          │43m 43s│
│ │core1@ecss2    │ecss-core-3.17.1.0.1656    │core1@ecss1,core1@ecss2        │not running          │47m 5s │
│ │ds1@ecss1      │ecss-ds-3.17.1.0.1656      │ds1@ecss1,ds1@ecss2            │ds1@ecss1,ds1@ecss2  │43m 43s│
│ │ds1@ecss2      │ecss-ds-3.17.1.0.1656      │ds1@ecss1,ds1@ecss2            │ds1@ecss1,ds1@ecss2  │47m 4s │
│ │md1@ecss1      │ecss-mediator-3.17.1.0.1656│md1@ecss1,md1@ecss2            │md1@ecss1,md1@ecss2  │43m 43s│
│ │md1@ecss2      │ecss-mediator-3.17.1.0.1656│md1@ecss1,md1@ecss2            │md1@ecss1,md1@ecss2  │47m 5s │
│ │mycelium1@ecss1│ecss-mycelium-3.17.1.0.1656│mycelium1@ecss1,mycelium1@ecss2│not running          │43m 43s│
│ │mycelium1@ecss2│ecss-mycelium-3.17.1.0.1656│mycelium1@ecss1,mycelium1@ecss2│not running          │47m 4s │
│ │sip1@ecss1     │ecss-pa-sip-3.17.1.0.1656  │sip1@ecss1,sip1@ecss2          │sip1@ecss1,sip1@ecss2│43m 43s│
│ │sip1@ecss2     │ecss-pa-sip-3.17.1.0.1656  │sip1@ecss1,sip1@ecss2          │sip1@ecss1,sip1@ecss2│47m 5s │
└─┴───────────────┴───────────────────────────┴───────────────────────────────┴─────────────────────┴───────┘

All services are started.

  Active media resource selected list specific:
┌─────────────┬───────────┬─────────────┬───────────┬───────────┐
│    Node     │    MSR    │     MSR     │ Cc-status │ Cc-uptime │
│             │           │   version   │           │           │
├─────────────┼───────────┼─────────────┼───────────┼───────────┤
│ core1@ecss1 │ msr.ecss1 │ 3.17.1.0.10 │ connected │ 00:42:49  │
│             │ msr.ecss2 │ 3.17.1.0.10 │ connected │ 00:42:48  │
│ core1@ecss2 │ msr.ecss1 │ 3.17.1.0.10 │ connected │ 00:43:38  │
│             │ msr.ecss2 │ 3.17.1.0.10 │ connected │ 00:46:27  │
└─────────────┴───────────┴─────────────┴───────────┴───────────┘

Alarms list on md1:
┌──────────────┬───────────────┬───────────────┬────────────────────┬────────────────────┬────────────────────┬────────────────────────────────────────────────────────────┐
│     Date     │   Severity    │   Location    │       Cause        │       Class        │      Instance      │                          Message                           │
├──────────────┼───────────────┼───────────────┼────────────────────┼────────────────────┼────────────────────┼────────────────────────────────────────────────────────────┤
└──────────────┴───────────────┴───────────────┴────────────────────┴────────────────────┴────────────────────┴────────────────────────────────────────────────────────────┘
Selected: 0
Total: 0

В примере выше видно, что ноды вошли в кластер и MSR зарегистрировались на ноде ecss-core.

/cluster/adapter/sip1/sip/network/set ip_set test_set node-ip node = sip1@ecss1 ip = 10.0.20.31

/cluster/adapter/sip1/sip/network/set ip_set test_set node-ip node = sip1@ecss1 ip = 10.0.20.31
Property "ip_set" successfully changed from:

to
test_set: no ports set
test_set: sip1@ecss1 10.0.20.31
test_set: dscp 0.

/cluster/adapter/sip1/sip/network/set ip_set test_set node-ip node = sip1@ecss2 ip = 10.0.20.32

/cluster/adapter/sip1/sip/network/set ip_set test_set node-ip node = sip1@ecss2 ip = 10.0.20.32
Property "ip_set" successfully changed from:
test_set: no ports set
test_set: sip1@ecss1 10.0.20.31
test_set: dscp 0
to
test_set: no ports set
test_set: sip1@ecss1 10.0.20.31
test_set: sip1@ecss2 10.0.20.32
test_set: dscp 0.

/cluster/adapter/sip1/sip/network/set ip_set test_set listen-ports list = [5060]

/cluster/adapter/sip1/sip/network/set ip_set test_set listen-ports list = [5060]
Property "ip_set" successfully changed from:
test_set: no ports set
test_set: sip1@ecss1 10.0.20.31
test_set: sip1@ecss2 10.0.20.32
test_set: dscp 0
   to
test_set: 5060
test_set: sip1@ecss1 10.0.20.31
test_set: sip1@ecss2 10.0.20.32
test_set: dscp 0

Создание Домена и подключение IP-set

Создайте Домен (виртуальную АТС) и присвойте ему созданную выше группу (IP-set) настроек SIP-адаптера (команды выполняются в CoCon):

/domain/declare test_domain --add-domain-admin-privileges --add-domain-user-privileges

/domain/declare test_domain --add-domain-admin-privileges --add-domain-user-privileges
New domain test_domain is declared

/domain/test_domain/sip/network/set ip_set [test_set]

/domain/test_domain/sip/network/set ip_set [test_set]

Property "ip_set" successfully changed from:

[]
    to
["test_set"].

Добавление услуг

Разрешить оператору Домена (виртуальной АТС) "test_domain" управлять  всеми услугами :

/cluster/storage/ds1/ss/access-list add test_domain *

/cluster/storage/ds1/ss/access-list add test_domain *
Supplementary services successfully added in the domain test_domain.

Для возможности применения пакета услуг у абонентов сразу после создания, необходимо настроить политику применения лицензионных пакетов услуг (детальную информацию вы можете посмотреть здесь )

Создать политику применения лицензии с именем -"new_sub"

/domain/test_domain/ss/licence/politics/declare new_sub "Задаются при создании абонента"

Задать имя пакета услуг дополнительных сервисов, для этого использовать следующие команды :

/cluster/storage/ds1/licence/show-licence 1

нас интересует следующая информация :

/cluster/storage/ds1/licence/show-licence 1
SSW ID                                                < Имя SSW ID >
Description                                           Лицензия для тестирования.

. . .

Supplementary Services licence package(s)
 name                                                 'ECSS-FULL+'
 limit                                                600000
 description                                          "Весь пакет услуг"
 SS list                                              [1,2,3,4,5]

. . .

имя пакета услуг в  примере "ECSS-FULL+".
Добавить в созданную политику пакет лицензионных услуг с именем "ECSS-FULL+", именно так он описан в лицензии:

/domain/test_domain/ss/licence/politics/package-add new_sub ECSS-FULL+

Пакет  добавлен, но в настоящий момент политика не активна (не может быть применена к абоненту).  Для активации политики new_sub выполнить следующую команду:

/domain/test_domain/ss/licence/politics/activate new_sub

Теперь при создании абонентов можем использовать дополнительные услуги.
