vWLC полностью повторяет функционал WLC в аппаратном исполнении. Заводская конфигурация контроллера vWLC содержит базовый набор параметров, который позволяет быстро подключить точку доступа к контроллеру и настроить на ней Wi-Fi.
В заводской конфигурации vWLC настроено два интерфейса:
Для примера рассмотрим схему включения, которая предполагает наличие двух интерфейсов на сервере:

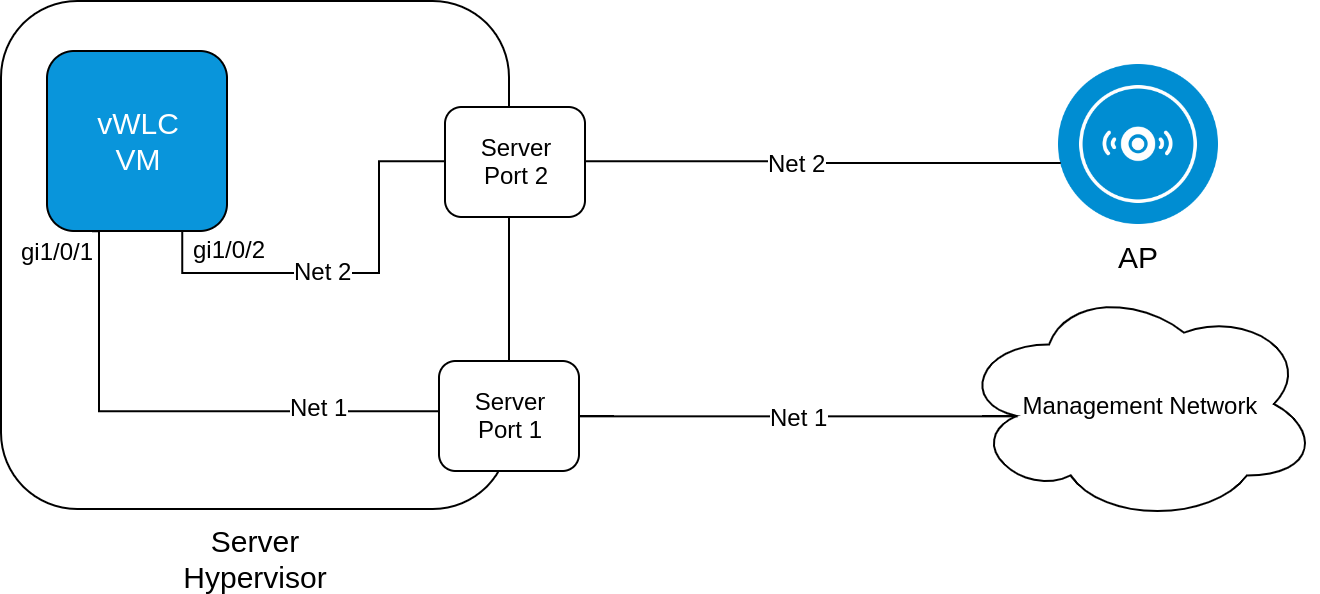

Рисунок 1 – Схема включения vWLC
Если используются интерфейсы с большей производительностью, необходимо перенести настройки с GigabitEthernet 1/0/1-2 на другие интерфейсы. |
1. После запуска vWLC и ввода команды show interface status, в выводе будет указан интерфейс Bridge 3, но интерфейсы GigabitEthernet 1/0/1 и GigabitEthernet 1/0/2 будут отсутствовать:
vwlc# show interfaces status
Interface Admin Link MTU MAC address Last change Mode
State State (d,h:m:s)
-------------------- ----- ----- ----- ----------------- ------------- ------------
br3 Up Up 1458 a6:00:00:00:00:00 00,00:00:35 routerport |
2. Для проверки доступных интерфейсов перейдите в debug-меню:
vwlc# debug |
3. Выполните команду show nic для просмотра доступных интерфейсов:
vwlc(debug)# show nic
Interface Permanent MAC Connected NIC model
---------- ------------------ ---------- ------------------------
virtio 1 08:00:27:9b:c6:f8 Yes Virtio network device
virtio 2 08:00:27:da:16:25 Yes Virtio network device |
4. Далее привяжите MAC-адрес 08:00:27:9b:c6:f8 к интерфейсу GigabitEthernet 1/0/1, а MAC-адрес 08:00:27:da:16:25 — к интерфейсу GigabitEthernet 1/0/2 vWLC:
vwlc(debug)# nic bind mac 08:00:27:9b:c6:f8 gigabitethernet 1/0/1 vwlc(debug)# nic bind mac 08:00:27:da:16:25 gigabitethernet 1/0/2 |
5. Для применения настроек выполните перезагрузку устройства:
vwlc# reload system |
6. После перезагрузки проверьте отображение интерфейсов в show interfaces status
vwlc# show interfaces status
Interface Admin Link MTU MAC address Last change Mode
State State (d,h:m:s)
-------------------- ----- ----- ----- ----------------- ------------- ------------
gi1/0/1 Up Up 1500 08:00:27:9b:c6:f8 00,00:00:35 routerport
gi1/0/2 Up Up 1500 08:00:27:da:16:25 00,00:00:35 routerport
br3 Up Up 1458 a6:00:00:00:00:00 00,00:00:35 routerport |
Информация о том, как сменить привязку интерфейсов в случае необходимости, доступна в разделе "Смена привязки интерфейсов vWLC".
В момент получения адреса точка доступа получит опцию 43. Пример ее настройки заводской конфигурации:
ip dhcp-server pool ap-pool
vendor-specific
suboption 12 ascii-text "192.168.1.1"
suboption 15 ascii-text "https://192.168.1.1:8043"
exit
exit |
В подопции 12 выдается адрес для терминации SoftGRE-туннелей. В подопции 15 выдается адрес контроллера. |
После получения адреса точка доступа подключится к контроллеру.
1. Для отображения адреса, который точка доступа получила по DHCP, выполните команду show ip dhcp binding
vwlc# sh ip dhcp binding IP address MAC / Client ID Binding type Lease expires at ---------------- ------------------------------------------------------------- ------------ -------------------- 192.168.1.2 0x01e828c1dac9b0 active 2024-08-30 14:43:17 |
2. Актуальный статус точки доступа и основную информацию по ней можно получить с помощью команды show wlc ap
vwlc# show wlc ap MAC address Status IP address SW version Hostname Ap-location Uptime Clients(2g/5g/all) ----------------- ---------------- --------------- ---------------- ------------------------------ ------------------------------ ---------------- ------------------ e8:28:c1:da:c9:b0 Active 192.168.1.2 2.5.6 build 7 WEP-1L default-location 00,00:21:03 0/0/0 |
3. Для отображения списка SSID, которые настроены на точке доступа и вещаются в эфире, выполните команду show wlc ap vap
vwlc# show wlc ap vap MAC AP Hostname RadioID VapID SSID BSSID Auth type Clients ----------------- ---------------------------- ------- ----- ----------------- ----------------- -------------------- ------- e8:28:c1:da:c9:b0 WEP-1L 0 0 default-ssid e8:28:c1:da:c9:b1 WPA2 Enterprise 0 e8:28:c1:da:c9:b0 WEP-1L 1 0 default-ssid e8:28:c1:da:c9:b9 WPA2 Enterprise 0 |
Точка доступа успешно подключена к vWLC, на ней настроен SSID "default-ssid". Для подключения к нему необходимо завести учетную запись пользователя согласно разделу "Quickstart" руководства по эксплуатации WLC-series. Подробное описание конфигурации для схемы включения с туннелированием доступно в разделе "Настрoйка WLC" руководства по эксплуатации WLC-series.
Информация доступна в разделе Лицензирование vWLC.
Чтобы изменить привязки интерфейса, например, чтобы поменять местами gi1/0/1 и gi1/0/2, необходимо выполнить следующее:
1. Выведите список интерфейсов с помощью команды show interfaces status
vwlc# show interfaces status
Interface Admin Link MTU MAC address Last change Mode
State State (d,h:m:s)
-------------------- ----- ----- ----- ----------------- ------------- ------------
gi1/0/1 Up Up 1500 08:00:27:f1:83:24 00,00:00:43 routerport
gi1/0/2 Up Up 1500 08:00:27:54:5b:50 00,00:00:43 routerport
br3 Up Up 1458 a6:00:00:00:00:00 00,00:00:43 routerport |
2. Перейдите в debug-меню:
vwlc# debug |
3. Выполните команду show nic для просмотра списка интерфейсов и их связей с интерфейсами vWLC:
vwlc(debug)# show nic Interface Permanent MAC Connected NIC model ---------- ------------------ ---------- ------------------------ gi1/0/1 08:00:27:f1:83:24 Yes Virtio network device gi1/0/2 08:00:27:54:5b:50 Yes Virtio network device |
4. Выполните команду no nic bind all для удаления привязок для всех интерфейсов:
vwlc(debug)# no nic bind all Do you really want to unbind names from all interfaces? If Yes, after reboot names will be defined randomly for all connected NICs. (y/N): y Changes will be applied after reboot. |
5. Для применения настроек выполните перезагрузку устройства:
vwlc# reload system |
6. Для проверки доступных интерфейсов перейдите в debug-меню:
vwlc# debug |
7. Выполните команду show nic для просмотра доступных интерфейсов:
vwlc(debug)# show nic
Interface Permanent MAC Connected NIC model
---------- ------------------ ---------- ------------------------
virtio 1 08:00:27:f1:83:24 Yes Virtio network device
virtio 2 08:00:27:54:5b:50 Yes Virtio network device |
8. Привяжите MAC-адрес 08:00:27:54:5b:50 к интерфейсу GigabitEthernet 1/0/1, а MAC-адрес 08:00:27:f1:83:24 — к интерфейсу GigabitEthernet 1/0/2 vWLC:
vwlc(debug)# nic bind mac 08:00:27:54:5b:50 gigabitethernet 1/0/1 vwlc(debug)# nic bind mac 08:00:27:f1:83:24 gigabitethernet 1/0/2 |
9. Для применения настроек выполните перезагрузку устройства:
vwlc# reload system |
10. После перезагрузки проверьте отображение интерфейсов командой show interfaces status
vwlc# show interfaces status
Interface Admin Link MTU MAC address Last change Mode
State State (d,h:m:s)
-------------------- ----- ----- ----- ----------------- ------------- ------------
gi1/0/1 Up Up 1500 08:00:27:54:5b:50 00,00:00:54 routerport
gi1/0/2 Up Up 1500 08:00:27:f1:83:24 00,00:00:54 routerport
br3 Up Up 1458 a6:00:00:00:00:00 00,00:00:54 routerport |
Чтобы при подключении через Serial Port в консоли отображались логи, необходимо произвести дополнительные настройки.
1. Перейдите в режим глобальной конфигурации:
vwlc# config |
2. Перейдите в syslog console:
vwlc(config)# syslog console |
3. Включите виртуальный Serial Port командой virtual serial:
vwlc(config-syslog-console)# virtual-serial |
4. Примените конфигурацию:
vwlc# commit vwlc# confirm |
5. Перезагрузите устройство:
vwlc# reload system |
После перезагрузки логи будут отображаться в консоли при подключении по Serial Port.
