Запуск мастера настроек

Мастер быстрой настройки позволяет сконфигурировать основные параметры устройства.
Для перехода в мастер быстрой настройки возможны два варианта:

1. Настройка устройства в заводской конфигурации

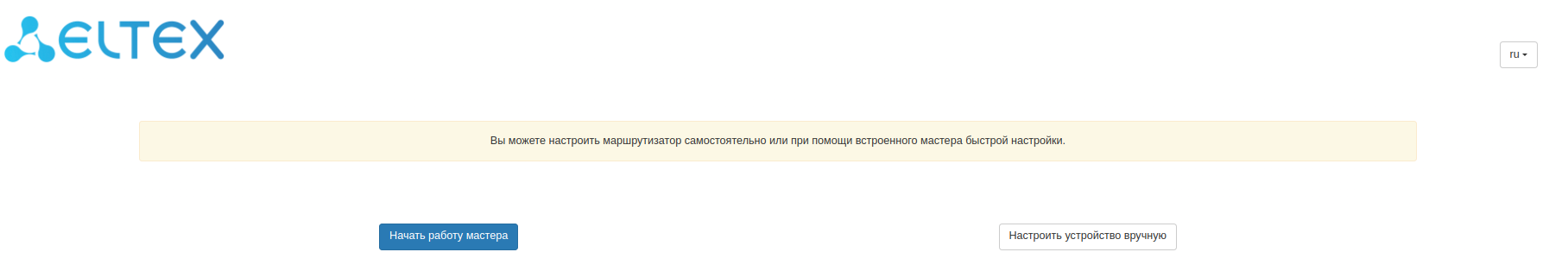

Для этого необходимо подсоединить кабель в WAN-интерфейс устройства, сброшенного к заводской конфигурации, и нажать кнопку «Начать работу мастера».

Следуйте шагам мастера настроек для завершения конфигурации устройства.

2. Переход в мастер настроек из основного меню

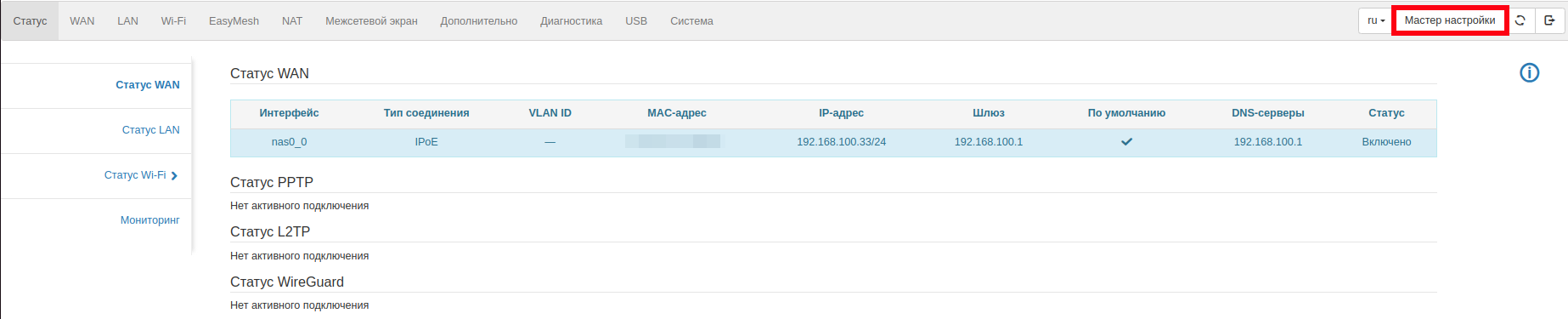

Для запуска мастера настроек на ранее сконфигурированном устройстве необходимо нажать кнопку "Мастер настройки", расположенную в верхнем правом углу экрана.

Выбор типа подключения

При первом включении маршрутизатора Eltex и подключении сетевого кабеля в WAN-порт требуется указать тип подключения, используемый провайдером.

Мастер настройки поддерживает следующие типы WAN-подключений:

После настройки Wi-Fi необходимо в мастере настроек выбрать предоставляемый провайдером тип подключения:

На основании выбранного типа будут отображены поля ввода. Необходимо заполнить поля в соответствии с полученными от провайдера параметрами.

После нажатия кнопки "Далее", мастер настроек создаст соответствующий WAN-профиль с указанным типом подключения и параметрами.

1. Dynamic/Static IP (IPoE)

IPoE — сетевые настройки могут быть получены от DHCPv4-сервера (dynamic), либо настроены вручную (static).

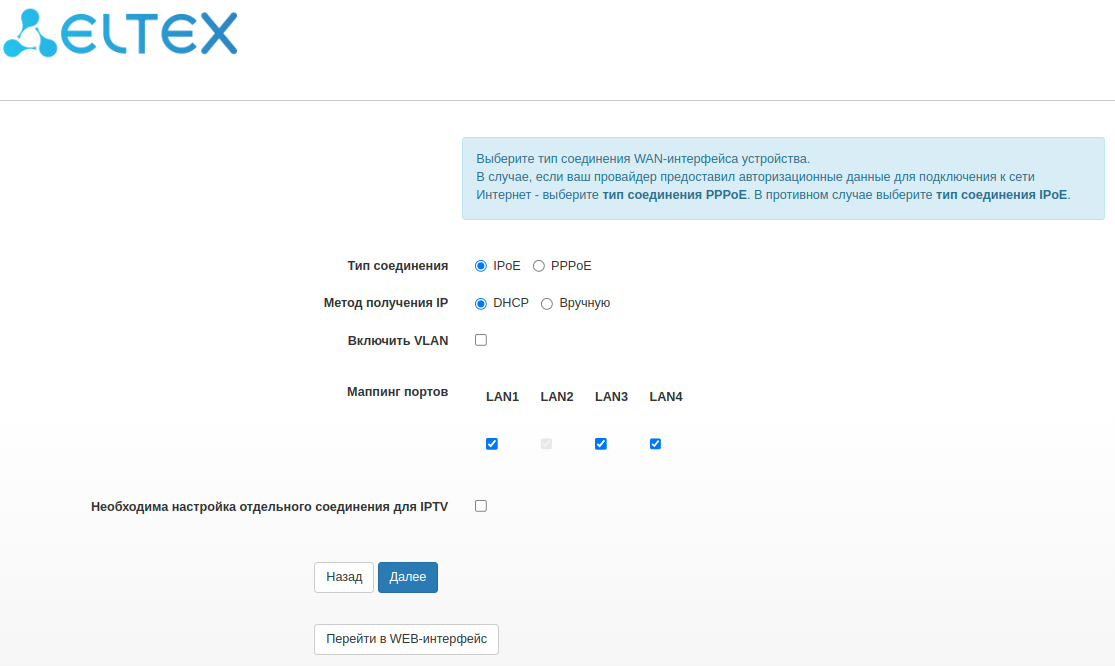

В первом случае ничего делать не нужно. Подключение устанавливается автоматически через DHCP-клиент.

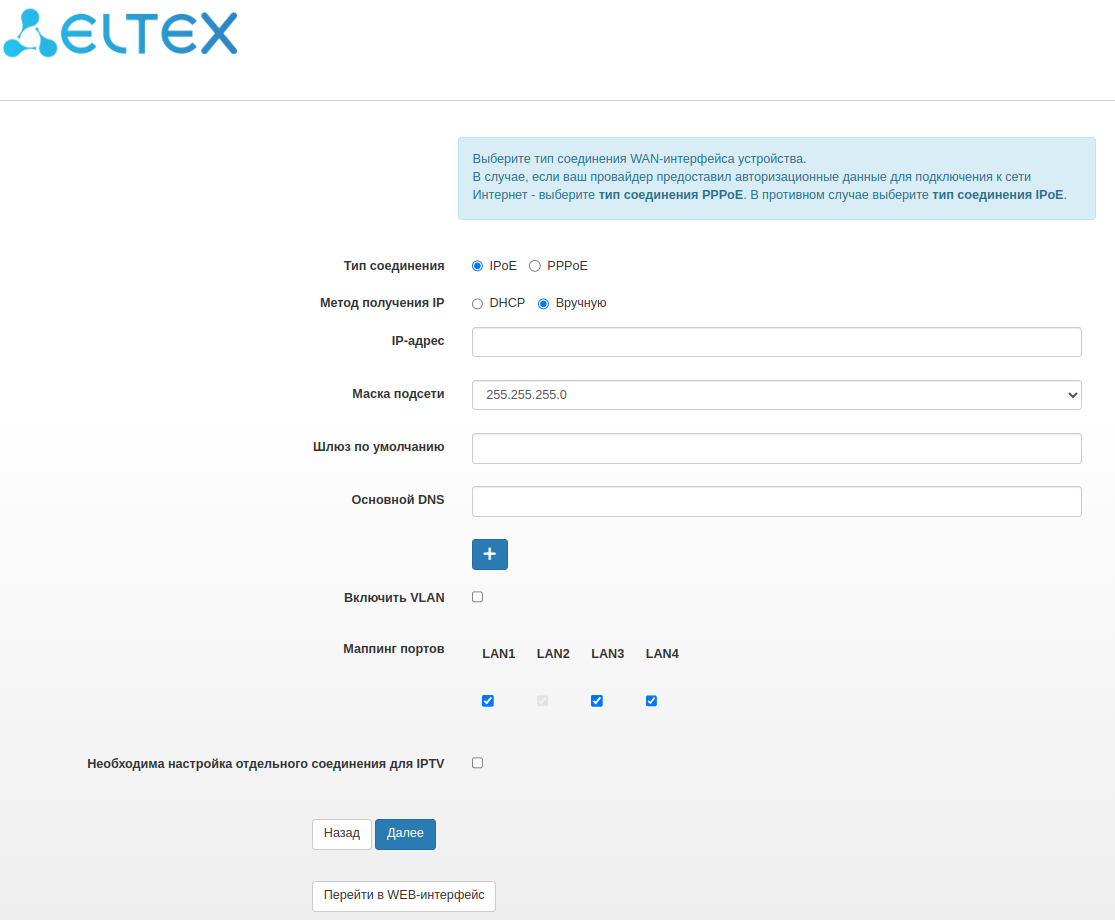

Во втором необходимо выбрать "Вручную" и ввести параметры, полученные от провайдера.

• IP-адрес — поле ввода IP-адреса WAN-интерфейса устройства в сети провайдера;
• Маска подсети — поле ввода маски сети провайдера;
• Шлюз по умолчанию — адрес шлюза, на который отправляется пакет, если для него не найден маршрут в таблице маршрутизации;
• Основной DNS-сервер — установка адреса основного DNS-сервера;
• Альтернативный DNS-сервер — установка адреса дополнительного DNS-сервера.

После нажатия кнопки далее, мастер настроек создаст соответствующий WAN-профиль с указанным типом подключения и параметрами.

2. PPPoE

PPPoE — сетевые настройки могут быть получены от PPPoE-сервера.
Чтобы их получить необходима успешная авторизация с использованием параметров, полученных от провайдера.

• Имя пользователя PPPoE — имя пользователя для авторизации на PPPoE-сервере;
• Пароль PPPoE — пароль для авторизациина PPPoE-сервере.

После нажатия кнопки далее, мастер настроек создаст соответствующий WAN-профиль с указанным типом подключения и параметрами.

Заключение

Если параметры подключения неизвестны, начните с типа"IPoE" (dynamic). Все изменения применяются сразу после сохранения конфигурации. При корректном выборе типа и введённых данных статус подключения в веб-интерфейсе отобразится как "Включено", индикатор "Статус" на корпусе роутера перестанет мигать и будет гореть постоянно, а интернет станет доступен для подключенных к сети роутера устройств.
