Статья актуальна для следующих устройств:
- RG-5520G-Wax (начиная с версии ПО 1.6.0-b80)
- RG-5520G-Wax rev.B (начиная с версии ПО 1.6.0-b80)
- RG-5520G-Wax-Z (для версии ПО 1.4.1-b5) протоколы IPoE и PPPoE
Запуск мастера настроек
Мастер быстрой настройки позволяет сконфигурировать основные параметры устройства.
Для перехода в мастер быстрой настройки возможны два варианта:
1. Настройка устройства в заводской конфигурации

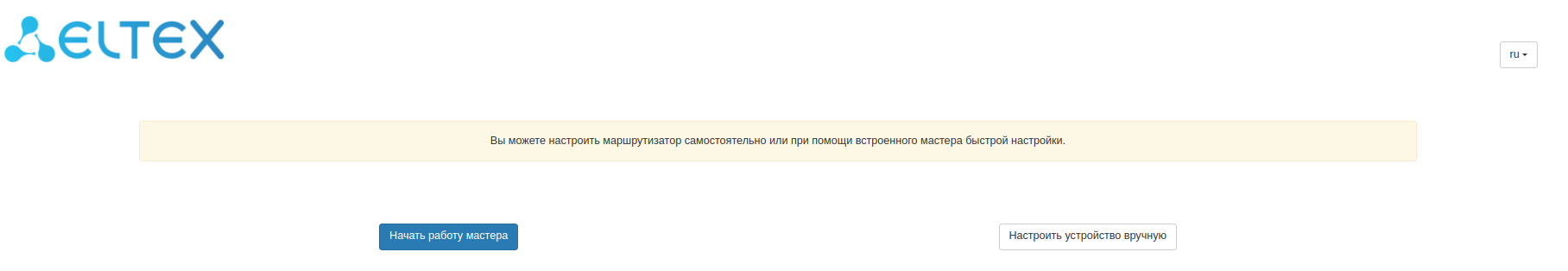

Для этого необходимо подсоединить кабель в WAN-интерфейс устройства, сброшенного к заводской конфигурации, и нажать кнопку «Начать работу мастера».
Следуйте шагам мастера настроек для завершения конфигурации устройства.
2. Переход в мастер настроек из основного меню
Для запуска мастера настроек на ранее сконфигурированном устройстве необходимо нажать кнопку "Мастер настройки", расположенную в верхнем правом углу экрана.
Выбор типа подключения
При первом включении маршрутизатора Eltex и подключении сетевого кабеля в WAN-порт требуется указать тип подключения, используемый провайдером.
В случае отсутствия информации о параметрах подключения рекомендуется начать с типа "IPoE" (dynamic). При отсутствии результата необходимо запросить у службы поддержки провайдера тип подключения и параметры для авторизации.
Мастер настройки поддерживает следующие типы WAN-подключений:
| Тип подключения | Механизм | Когда используется? | Требуемые параметры | Примечание |
|---|---|---|---|---|
| Dynamic IP (IPoE) | Автоматическое получение IP-адреса от DHCP-сервера | Когда провайдер не требует логина/пароля, и выдает IP автоматически | Параметры подключения не требуются | Подключение устанавливается автоматически. Используется при отсутствии авторизации или фиксированных параметров |
| Static IP (IPoE) | Ручная настройка сетевых параметров | Когда необходимо задать IP-адрес вручную | IP-адрес, маска подсети, шлюз, DNS-серверы | Используется, если провайдер закрепляет статический IP-адрес |
| PPPoE | Подключение по логину и паролю | Когда провайдер выдал данные вида "логин/пароль" | Логин, пароль | IP-адрес выдается внутри PPP-сессии, необходима авторизация. |
| 4G/LTE | Подключение через USB-модем | Если нет проводного интернета, предоставляется интернет от мобильного оператора | SIM-карта, USB-модем SIM-карта должна быть активирована для модемного подключения, иметь доступ к сети оператора | Подключение может быть использовано как основное или резервное |
| PPTP/L2TP | VPN-туннель | Когда провайдер выдает данные вида "логин/пароль/адрес-vpn-сервера" | Логин, пароль, IP-адрес или доменное имя сервера | Используется для подключения через VPN-туннель, необходима авторизация. |

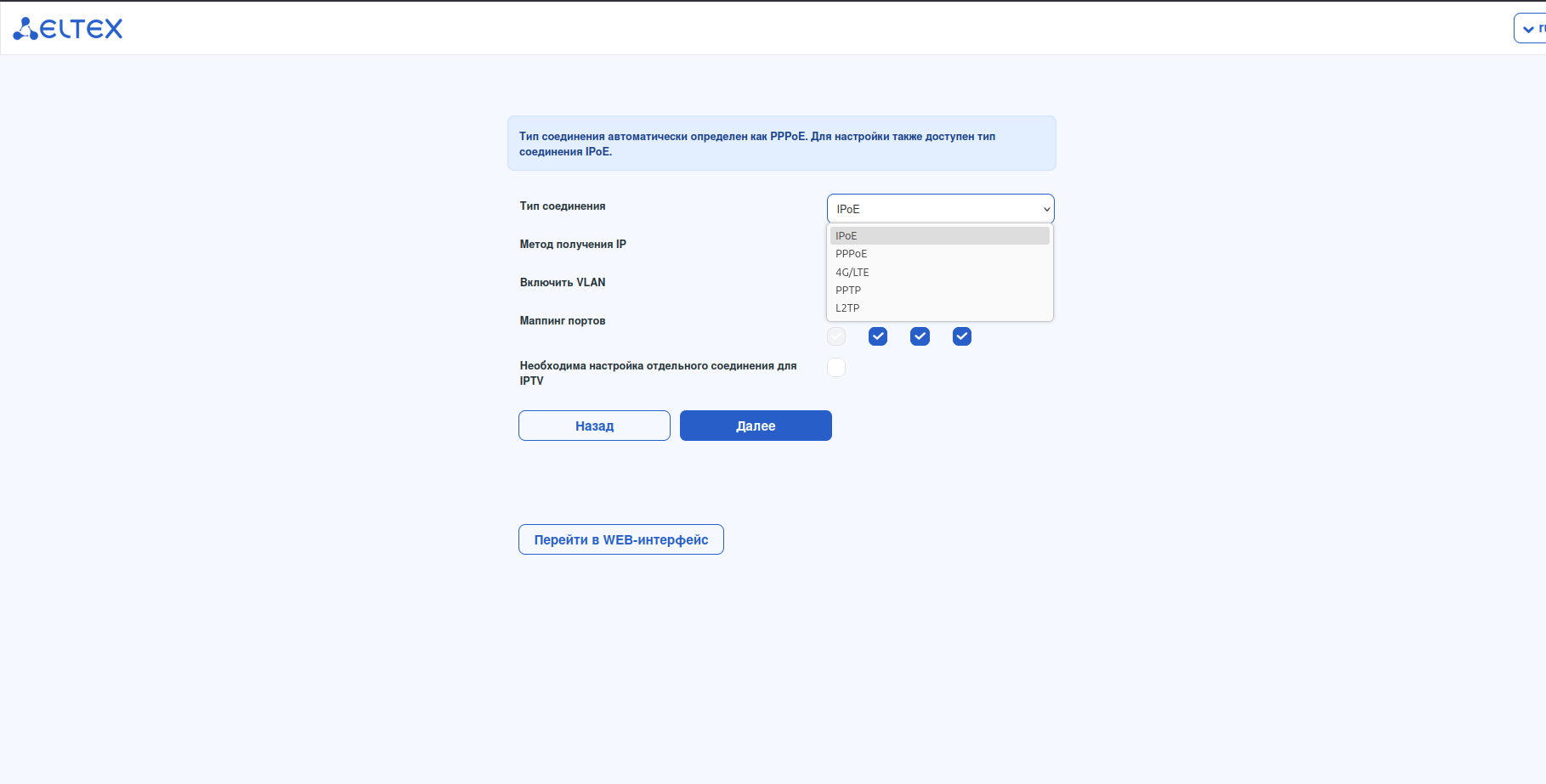

После настройки Wi-Fi необходимо в мастере настроек выбрать предоставляемый провайдером тип подключения:
На основании выбранного типа будут отображены поля ввода. Необходимо заполнить поля в соответствии с полученными от провайдера параметрами.
После нажатия кнопки "Далее", мастер настроек создаст соответствующий WAN-профиль с указанным типом подключения и параметрами.

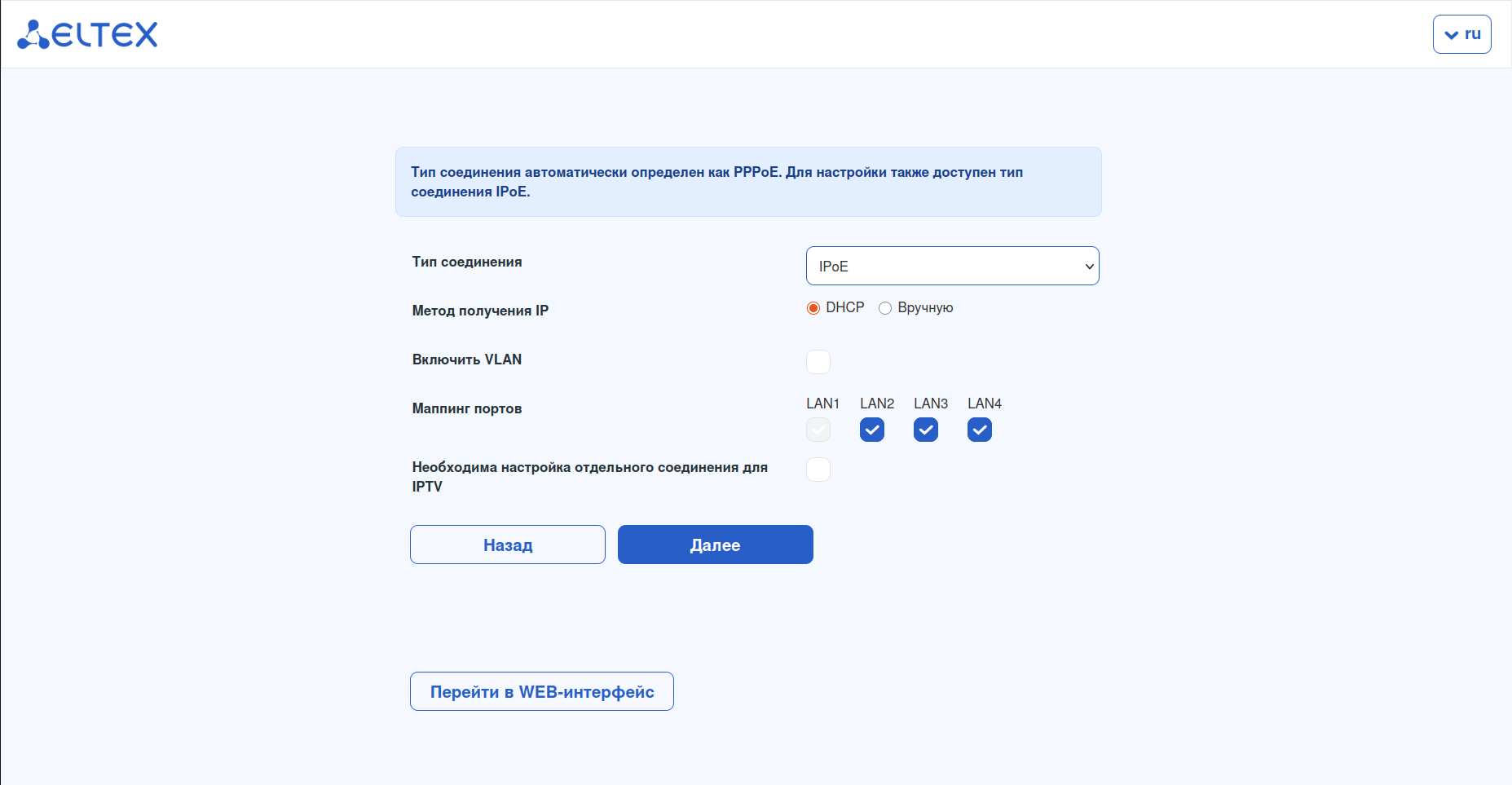

1. Dynamic/Static IP (IPoE)
IPoE — сетевые настройки могут быть получены от DHCPv4-сервера (dynamic) либо настроены вручную (static).
В первом случае ничего делать не нужно. Подключение устанавливается автоматически через DHCP-клиент.

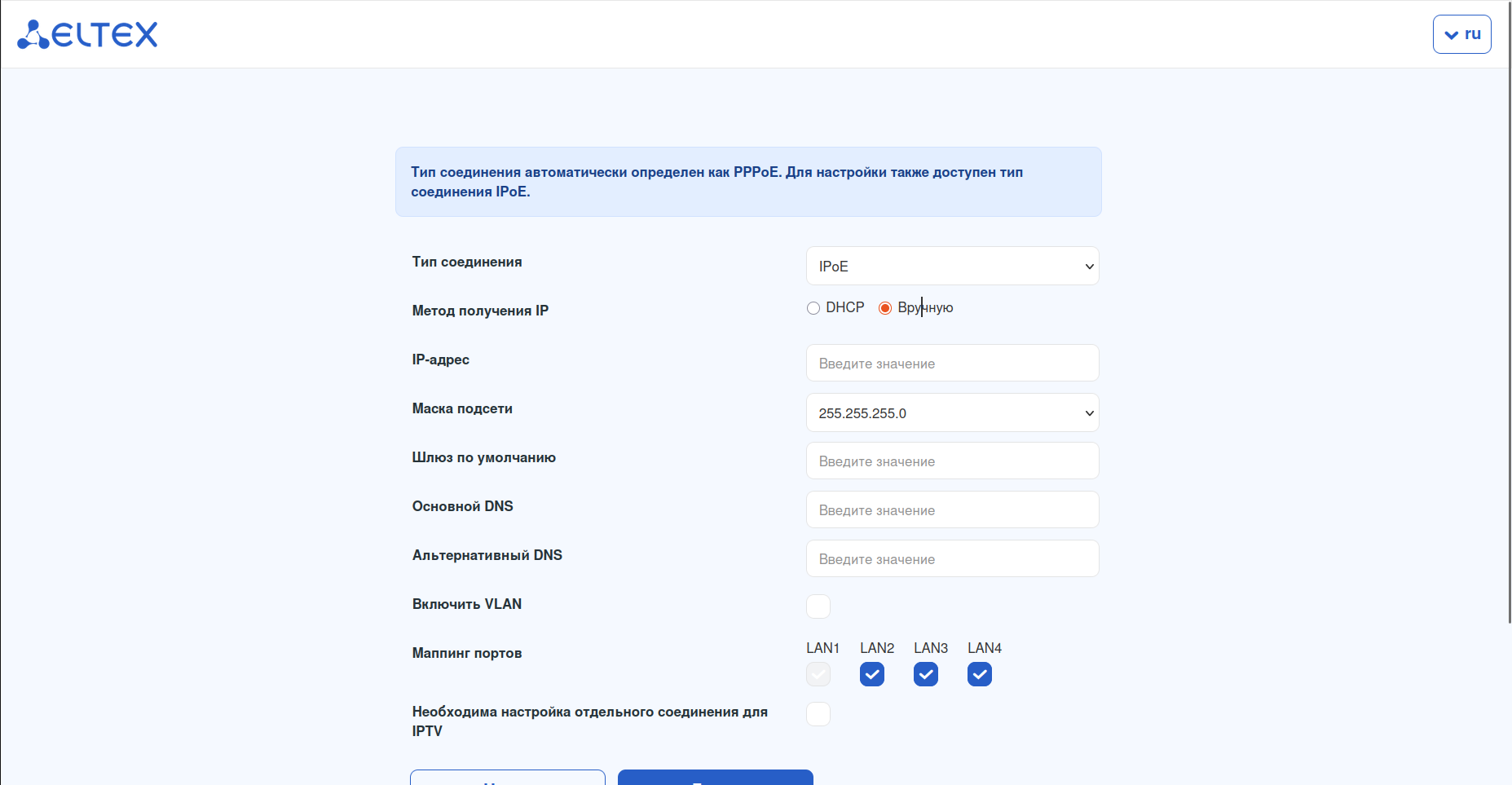

Во втором необходимо выбрать "Вручную" и ввести параметры, полученные от провайдера.
- IP-адрес — поле ввода IP-адреса WAN-интерфейса устройства в сети провайдера;
- Маска подсети — поле ввода маски сети провайдера;
- Шлюз по умолчанию — адрес шлюза, на который отправляется пакет, если для него не найден маршрут в таблице маршрутизации;
- Основной DNS-сервер — установка адреса основного DNS-сервера;
- Альтернативный DNS-сервер — установка адреса дополнительного DNS-сервера.

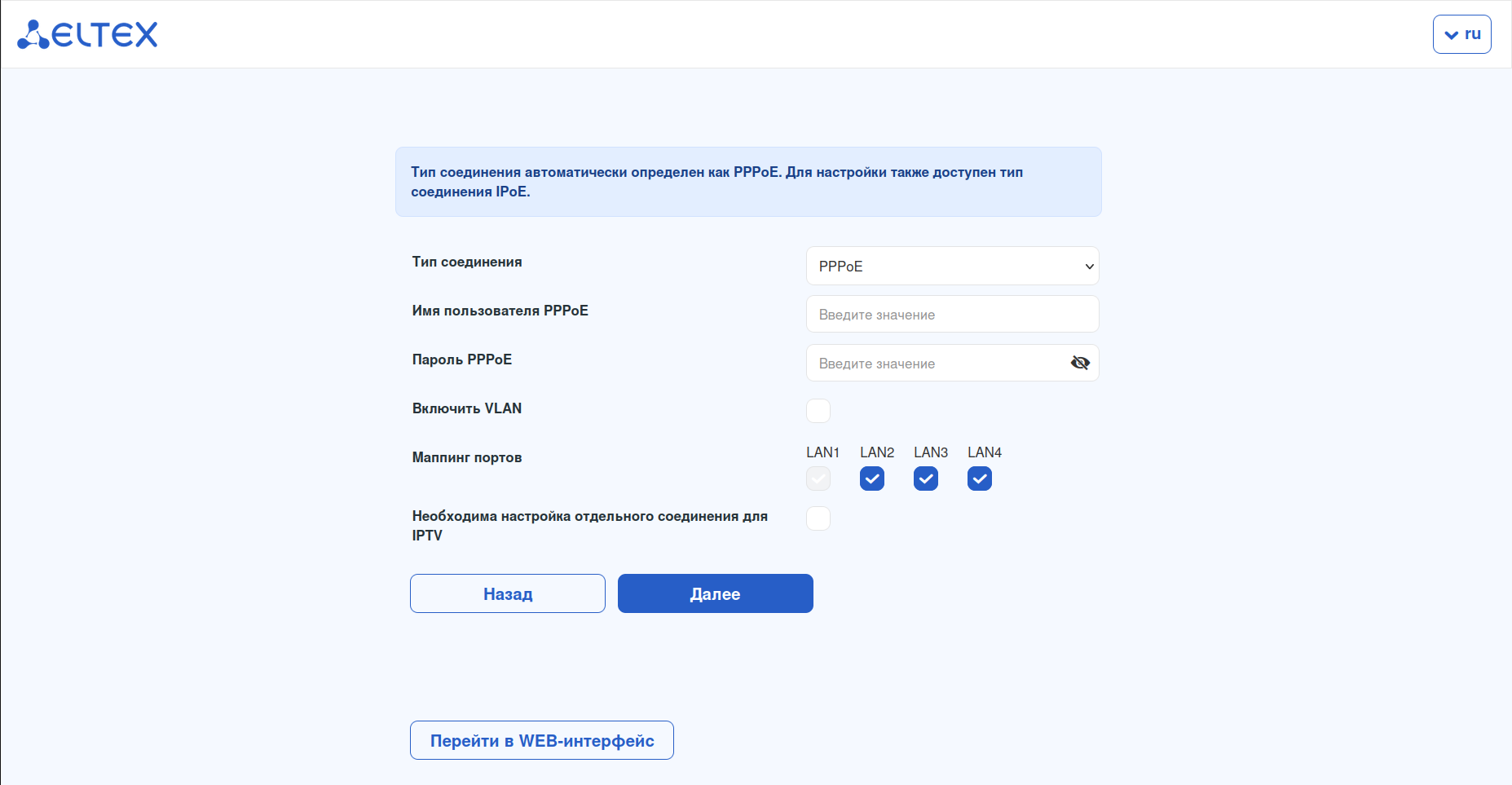

2. PPPoE
PPPoE — сетевые настройки могут быть получены от PPPoE-сервера.
Чтобы их получить необходима успешная авторизация с использованием параметров, полученных от провайдера.
- Имя пользователя PPPoE — имя пользователя для авторизации на PPPoE-сервере;
- Пароль PPPoE — пароль для авторизации.

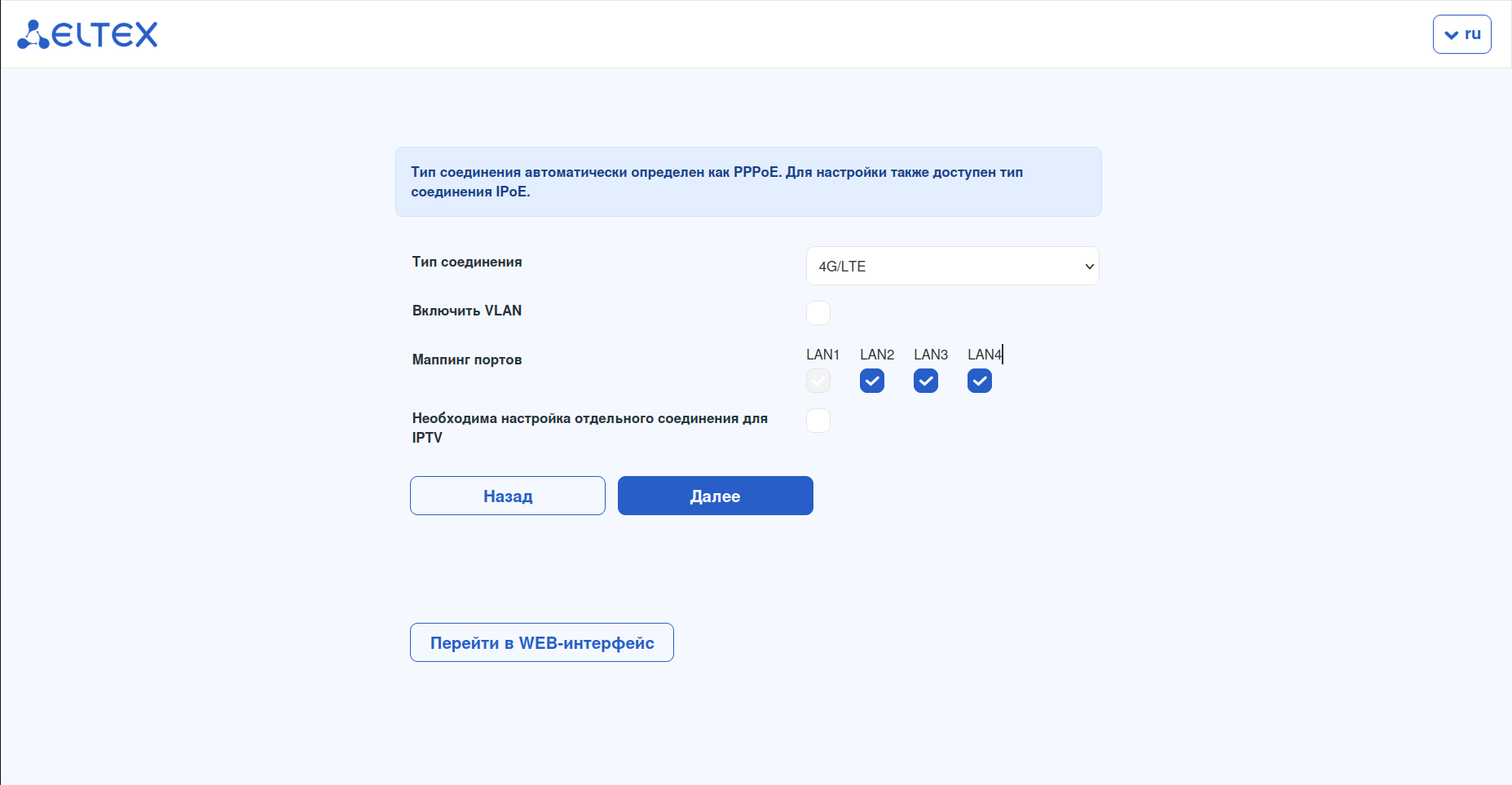

3. 4G/LTE
4G/LTE — сетевые настройки могут быть получены от оператора мобильной связи автоматически (через внешний USB-модем, подключенный к маршрутизатору).

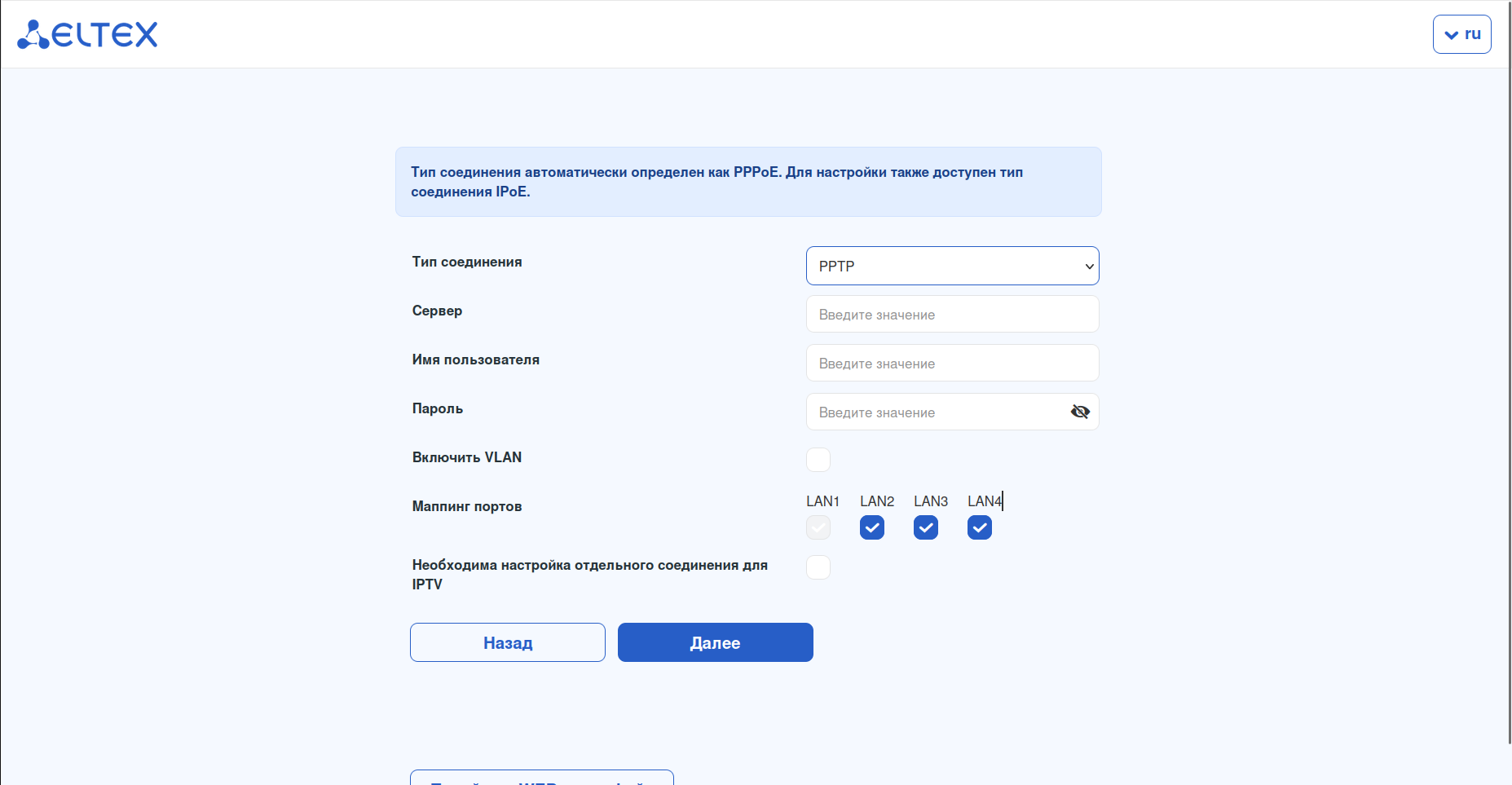

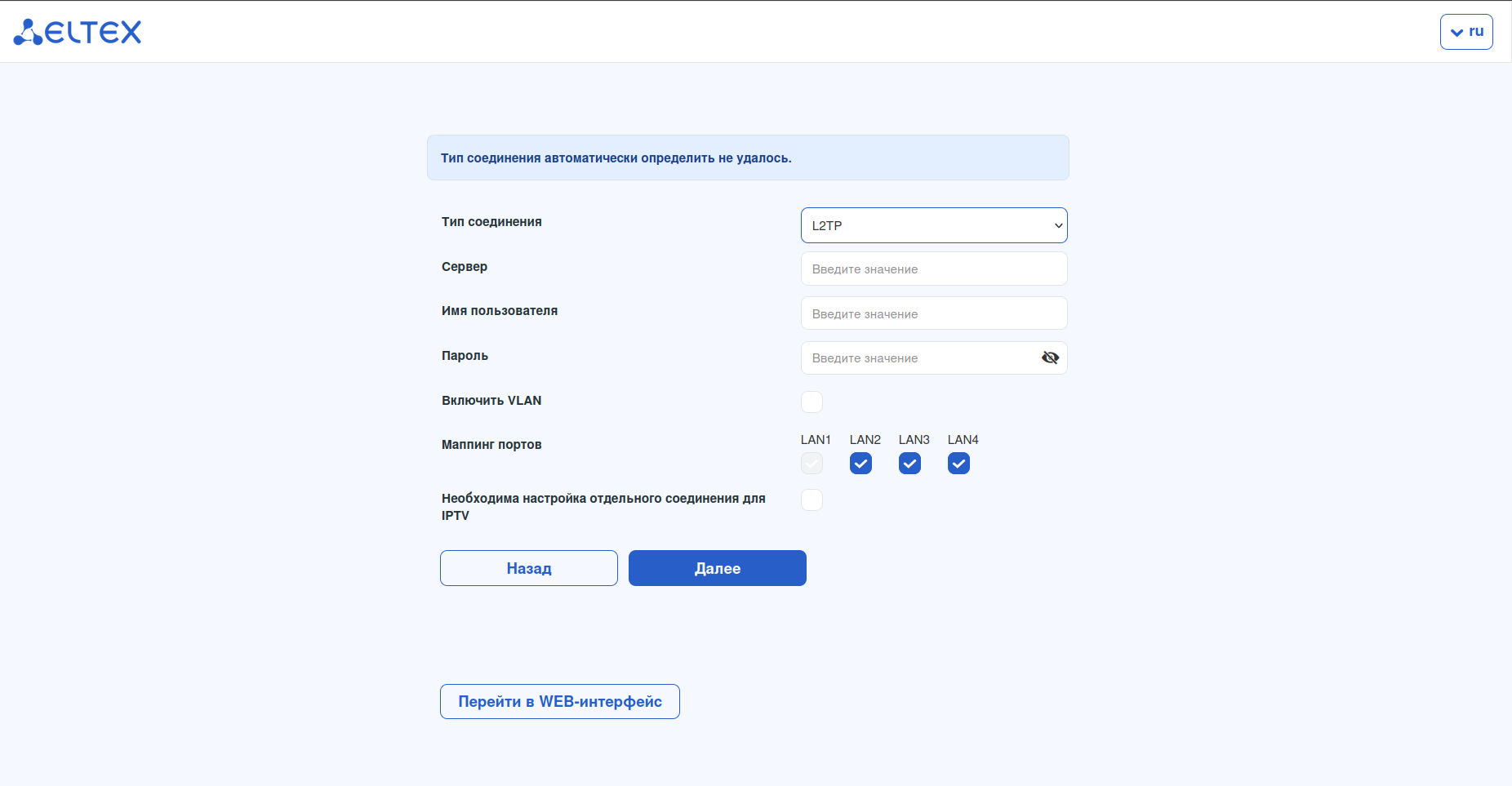

4. PPTP/L2TP
PPTP/L2TP — изначально автоматически устанавливается IPoE-соединение, поверх имеющегося соединения устанавливается PPTP- или L2TP-туннели. IP-адрес внутри туннеля назначается сервером.
- Cервер — адрес сервера PPTP /L2TP;
- Имя пользователя — имя пользователя для авторизации на сервере PPTP/L2TP;
- Пароль — ключ для авторизации на сервере PPTP/L2TP.
Заключение
Если параметры подключения неизвестны, начните с типа"IPoE" (dynamic). Все изменения применяются сразу после сохранения конфигурации. При корректном выборе типа и введённых данных статус подключения в веб-интерфейсе отобразится как "Включено", индикатор "Статус" на корпусе роутера перестанет мигать и будет гореть постоянно, а интернет станет доступен для подключенных к сети роутера устройств.
Уточнить состояние индикации можно по таблице расположенной ниже:
| 1 – Power: |
|
| 2 – Status: |
|
| 3 – USB: |
|
| 4 – Wi-Fi: |
|
| 5 – WAN: |
|
| 6 – LAN: |
|
