Раздел предназначен для управления пользовательскими MIB-файлами. MIB-файлы могут быть загружены в виде архивов в формате .zip. После загрузки они распаковываются, проверяются и собираются в единый MIB-контекст, который применяется для анализа SNMP trap от устройств типа GENERIC.

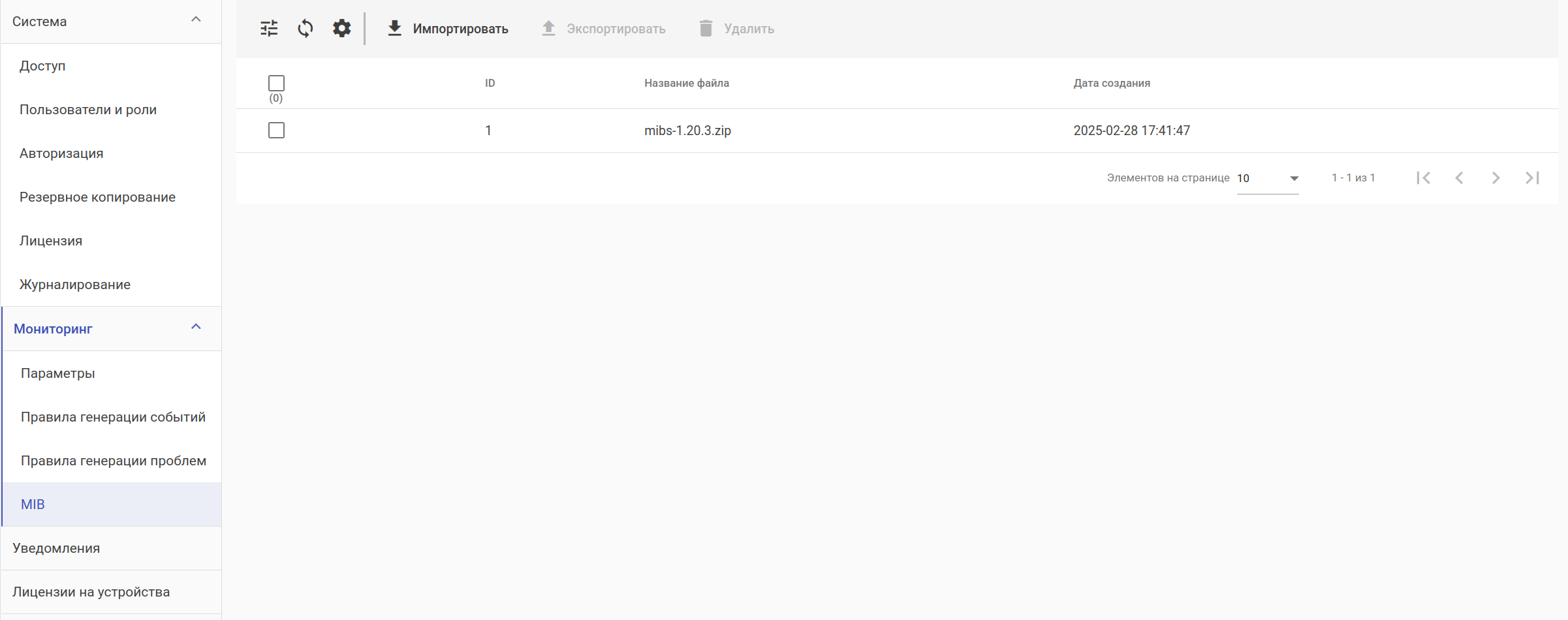

Во вкладке доступны следующие элементы управления:
- Кнопки фильтрации, обновления и настройки отображаемых колонок таблицы;
- Кнопка импортирования MIB-архива в систему;
- Кнопка экспортирования установленных MIB-архивов из системы;
- Кнопка удаления MIB-архивов;
- Таблица MIB-архивов.
Таблица состоит из следующих полей:
- ID — номер MIB-архива в системе;
- Название файла — название загруженного MIB-архива;
- Дата создания — дата и время загрузки MIB-архива в систему.
Для импортирования MIB-архива в систему нажмите кнопку импортирования архивов: откроется диалоговое окно для загрузки MIB-архива:
В диалоговом окне загрузки MIB-архива доступны следующие элементы:
- Область загрузки файла с кнопкой выбора файла;
- Таблица с информацией о загружаемом архиве;
- Кнопки отмены/подтверждения загрузки.
Для экспортирования установленных MIB-архивов выделите необходимые архивы в таблице и нажмите на кнопку экспортирования архивов: они будут сохранены на ПК.
Для удаления установленных MIB-архивов выделите необходимые архивы в таблице и нажмите на кнопку "Удалить".

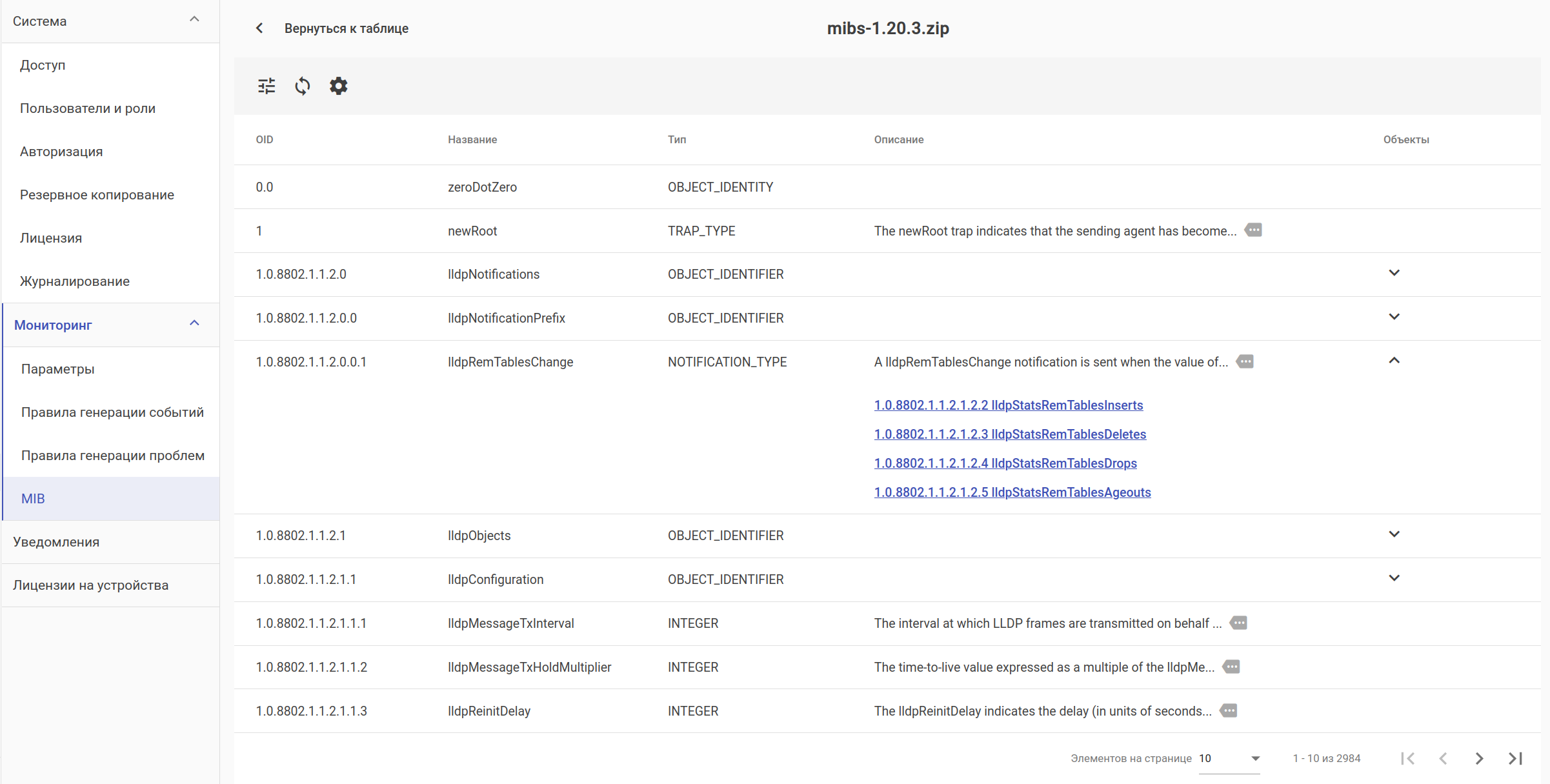

При клике на соответствующую строку в таблице архивов будет раскрыто содержимое архива — таблица MIB-объектов архива.
Во вкладке доступны следующие элементы:
- Кнопка возврата к таблице MIB-архивов;
- Название MIB-архива, открытого для просмотра;
- Кнопка фильтрации таблицы;
- Кнопка обновления таблицы;
- Кнопка настройки отображения колонок таблицы;
- Таблица MIB-объектов.
Таблица состоит из следующих полей:
- ОID — идентификатор SNMP-объекта;
- Название — название SNMP-объекта;
- Тип — тип SNMP-объекта;
Описание — описание SNMP-объекта;
Чтобы просмотреть описание целиком, кликните на иконку
.- Объекты — список дочерних SNMP-объектов для выбранного объекта. Для раскрытия списка дочерних объектов нажмите кнопку
. В случае если у MIB-объекта отсутствуют дочерние объекты, колонка "Объекты" будет пуста.
При клике по ссылке с названием OID из колонки "Описание" к таблице будет применен фильтр по названию OID. Для того чтобы увидеть таблицу объектов без фильтрации, удалите фильтр, нажав на крестик рядом с его названием.
