Описание

заранее

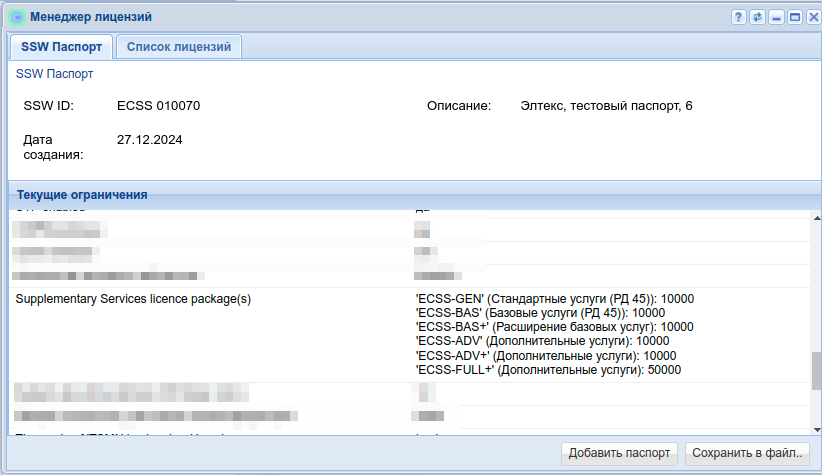

Для использования услуги требуется лицензия, для услуги "cfu" пакет ECSS-GEN или ECSS-FULL+ , для услуг "cfu_type2" акет ECSS-BAS или ECSS-FULL+

Услуга "Безусловная переадресация входящих вызовов (cfu)" ("Call Forwarding Unconditional") / "Безусловная переадресация входящих вызовов без уведомления (cfu_type2)" ("Call Forwarding Unconditional without notification") позволяет пользователю перенаправлять все входящие вызовы на заранее указанный номер телефона.

Для использования услуги требуется лицензия, для услуги "cfu" пакет ECSS-GEN или ECSS-FULL+ , для услуги "cfu_type2" пакет ECSS-BAS или ECSS-FULL+

/domain/test_domain/ss/limit --show-ss
┌──────────┬────┬─────────┬─────────┬──────────────────────────┬─────────────────────────┐
│   Name   │Used│Available│  Limit  │       Description        │         SS List         │
├──────────┼────┼─────────┼─────────┼──────────────────────────┼─────────────────────────┤
│ECSS-GEN  │0   │100      │undefined│Стандартные услуги (РД 45)│cfu                      │
. . .
│ECSS-BAS  │0   │100      │undefined│Базовые услуги (РД 45)    │cfu_type2                │
. . .
│ECSS-FULL+│5   │100      │undefined│Дополнительные услуги     │cfu                      │
│          │    │         │         │                          │cfu_type2                │
. . .
└──────────┴────┴─────────┴─────────┴──────────────────────────┴─────────────────────────┘

Таблицавзаимдействияслуг



(42007)актвизирва
ктивизиразаранее определенный (42001)
(42009)(42007)
SSW пует(42001)





 1 — basiтерил,   так же

INVITE sip:*21*42001#@test_domain SIP/2.0
Via: SIP/2.0/UDP 10.0.20.134:5062;rport;branch=z9hG4bKmKa1KU84F76ar
Max-Forwards: 70
From: <sip:42007@test_domain>;tag=2FjBN831XaZ6B
To: <sip:*21*42001#@test_domain>
Call-ID: 5dac14c0-989a-1200-ad89-6813e20928d4
CSeq: 8042 INVITE
Contact: <sip:42007@10.0.20.134:5062;transport=udp>
User-Agent: VP-15P/2.9.2.1.4 sofia-sip/1.22
Allow: INVITE, ACK, BYE, CANCEL, OPTIONS, PRACK, MESSAGE, SUBSCRIBE, NOTIFY, REFER, UPDATE, INFO
Supported: timer, 100rel, replaces, answermode, remote-ring
Allow-Events: message-summary, talk, hold, dialog, refer
Authorization: Digest username="42007", realm="test_domain", nonce="3781baae269dc452208ca17535b5aa75", cnonce="XbzdoJiaEgCJrWgT4gko1A", algorithm=MD5, uri="sip:*21*42001#@te
_domain", response="6409856a2a35d86cb3474e1cd5ab4230", qop=auth, nc=00000001
Session-Expires: 1800
Min-SE: 120
Content-Type: application/sdp
Content-Disposition: session
Content-Length: 328

v=0
o=- 1216155743647055678 4473446883059249160 IN IP4 10.0.20.134
s=Session SDP
c=IN IP4 10.0.20.134
t=0 0
m=audio 23008 RTP/AVP 8 18 0 4 103 104 96
a=fmtp:18 annexb=no
a=fmtp:4 annexa=no
a=rtpmap:103 G726-24/8000
a=rtpmap:104 G726-32/8000
a=rtpmap:96 telephone-event/8000
a=fmtp:96 0-15
a=silenceSupp:off - - - -


SIP/2.0 200 OK
Via: SIP/2.0/UDP 10.0.20.134:5062;branch=z9hG4bKmKa1KU84F76ar;received=10.0.20.134;rport=5062
From: <sip:42007@test_domain>;tag=2FjBN831XaZ6B
To: "Активирован" <sip:*21*42001%23@test_domain>;tag=ecssI1739778325935536034410
Call-ID: 5dac14c0-989a-1200-ad89-6813e20928d4
CSeq: 8042 INVITE
Supported: 100rel, timer, replaces
Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
Allow-Events: presence, dialog, conference, as-feature-event
Content-Type: application/sdp
Require: timer
Session-Expires: 1800; refresher=uas
Contact: <sip:*21*42001%23@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
P-Eltex-Info: test_domain 42007@test_domain/-1 357451592 sip1@ecss1 <0.16599.0>/3 incoming
P-Eltex-MGM-Result: activated
Remote-Party-ID: "Активирован" <sip:*21*42001%23@test_domain>;party=called;screen=yes;privacy=off
User-Agent: Eltex ECSS-10 SIP 3.14.14.613
Content-Length: 288

v=0
o=- 2208988816 3948767126 IN IP4 10.0.20.81
s=ECSS-10
t=0 0
m=audio 12060 RTP/AVP 8 96
c=IN IP4 10.0.20.81
a=rtpmap:8 PCMA/8000/1
a=rtpmap:96 telephone-event/8000
a=rtcp:12061 IN IP4 10.0.20.81
a=sendrecv
a=ssrc:1882481455 cname:23f12cbc606bb16e
a=silenceSupp:off - - - -

INVITE sip:#21#@test_domain SIP/2.0
Via: SIP/2.0/UDP 10.0.20.134:5062;rport;branch=z9hG4bKZUrQDDrgc9HXr
Max-Forwards: 70
From: <sip:42007@test_domain>;tag=eHNStjDpj5aDj
To: <sip:#21#@test_domain>
Call-ID: fb87eda0-989e-1200-ad89-6813e20928d4
CSeq: 9034 INVITE
Contact: <sip:42007@10.0.20.134:5062;transport=udp>
User-Agent: VP-15P/2.9.2.1.4 sofia-sip/1.22
Allow: INVITE, ACK, BYE, CANCEL, OPTIONS, PRACK, MESSAGE, SUBSCRIBE, NOTIFY, REFER, UPDATE, INFO
Supported: timer, 100rel, replaces, answermode, remote-ring
Allow-Events: message-summary, talk, hold, dialog, refer
Authorization: Digest username="42007", realm="test_domain", nonce="180c722777ed818c2c5c04ed7b8543e3", cnonce="+5o9IJieEgCJrWgT4gko1A", algorithm=MD5, uri="sip:#21#@test_dom
n", response="97434fa9b2267906225908607d2b77ff", qop=auth, nc=00000001
Session-Expires: 1800
Min-SE: 120
Content-Type: application/sdp
Content-Disposition: session
Content-Length: 326

v=0
o=- 387999898131716247 197292130156234485 IN IP4 10.0.20.134
s=Session SDP
c=IN IP4 10.0.20.134
t=0 0
m=audio 23020 RTP/AVP 8 18 0 4 103 104 96
a=fmtp:18 annexb=no
a=fmtp:4 annexa=no
a=rtpmap:103 G726-24/8000
a=rtpmap:104 G726-32/8000
a=rtpmap:96 telephone-event/8000
a=fmtp:96 0-15
a=silenceSupp:off - - - -



SIP/2.0 200 OK
Via: SIP/2.0/UDP 10.0.20.134:5062;branch=z9hG4bKZUrQDDrgc9HXr;received=10.0.20.134;rport=5062
From: <sip:42007@test_domain>;tag=eHNStjDpj5aDj
To: "Деактивирован"<sip:%2321%23@test_domain>;tag=ecssI1739780308664579033990
Call-ID: fb87eda0-989e-1200-ad89-6813e20928d4
CSeq: 9034 INVITE
Supported: 100rel, timer, replaces
Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
Allow-Events: presence, dialog, conference, as-feature-event
Content-Type: application/sdp
Require: timer
Session-Expires: 1800; refresher=uas
Contact: <sip:%2321%23@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
P-Eltex-Info: test_domain 42007@test_domain/-1 84550946 sip1@ecss1 <0.18648.0>/3 incoming
P-Eltex-MGM-Result: deactivated
Remote-Party-ID: "Деактивирован" <sip:%2321%23@test_domain>;party=called;screen=yes;privacy=off
User-Agent: Eltex ECSS-10 SIP 3.14.14.613
Content-Length: 288

v=0
o=- 2208989534 3948769108 IN IP4 10.0.20.81
s=ECSS-10
t=0 0
m=audio 12064 RTP/AVP 8 96
c=IN IP4 10.0.20.81
a=rtpmap:8 PCMA/8000/1
a=rtpmap:96 telephone-event/8000
a=rtcp:12065 IN IP4 10.0.20.81
a=sendrecv
a=ssrc:1144965526 cname:7a4a5b62729721cc
a=silenceSupp:off - - - -


Таблица взаимодействия услуг


Услугавзаимодействие с CFU
Будильник / Alarm Call←
Запрет анонимных вызовов / Anonymous Call Blocking←
Переадресация по автоопределению номера↑
Переадресация вызова посредством оконечного терминала↑
Переадресация по занятости↑
Переадресация по неответу↑
Переадресация по неответу без уведомления↑
Переадресация вызова по недоступности↑
Переадресация вызова по времени↑
Безусловная переадресация без уведомления←
Запрет переадресуемых вызовов←
Переадресация по расписанию↑
Переадресация по расписанию и неответу↑
Следуй за мной←
Следуй за мной и неответу↑
Ожидание вызова (CW)↑
Мультилайн (ML)↑
Группа шеф-секретарь (Assistant)←
Групповой вызов (CGG)↑
Всегда на связи (FlexiСall)↑
Не беспокоить (DND)↑
Запрет переадресованных вызовов (RFC)←
Выборочное разрешение входящих вызовов (sca)←
Выборочный запрет входящих вызовов (scr)←

где:

"↑ "– услуга CFU имеет приоритет

"←" — указанная услуга имеет приоритет

Использование

"Безусловная переадресация входящих вызовов (cfu)" / "Безусловная переадресация входящих вызовов без уведомления (cfu_type2)" — услуга, при которой все входящие к пользователю вызовы перенаправляются на заранее определенный номер. При этом телефон пользователя, заказавшего услугу, не звонит. Услуга также действует, когда телефонный аппарат отключен.

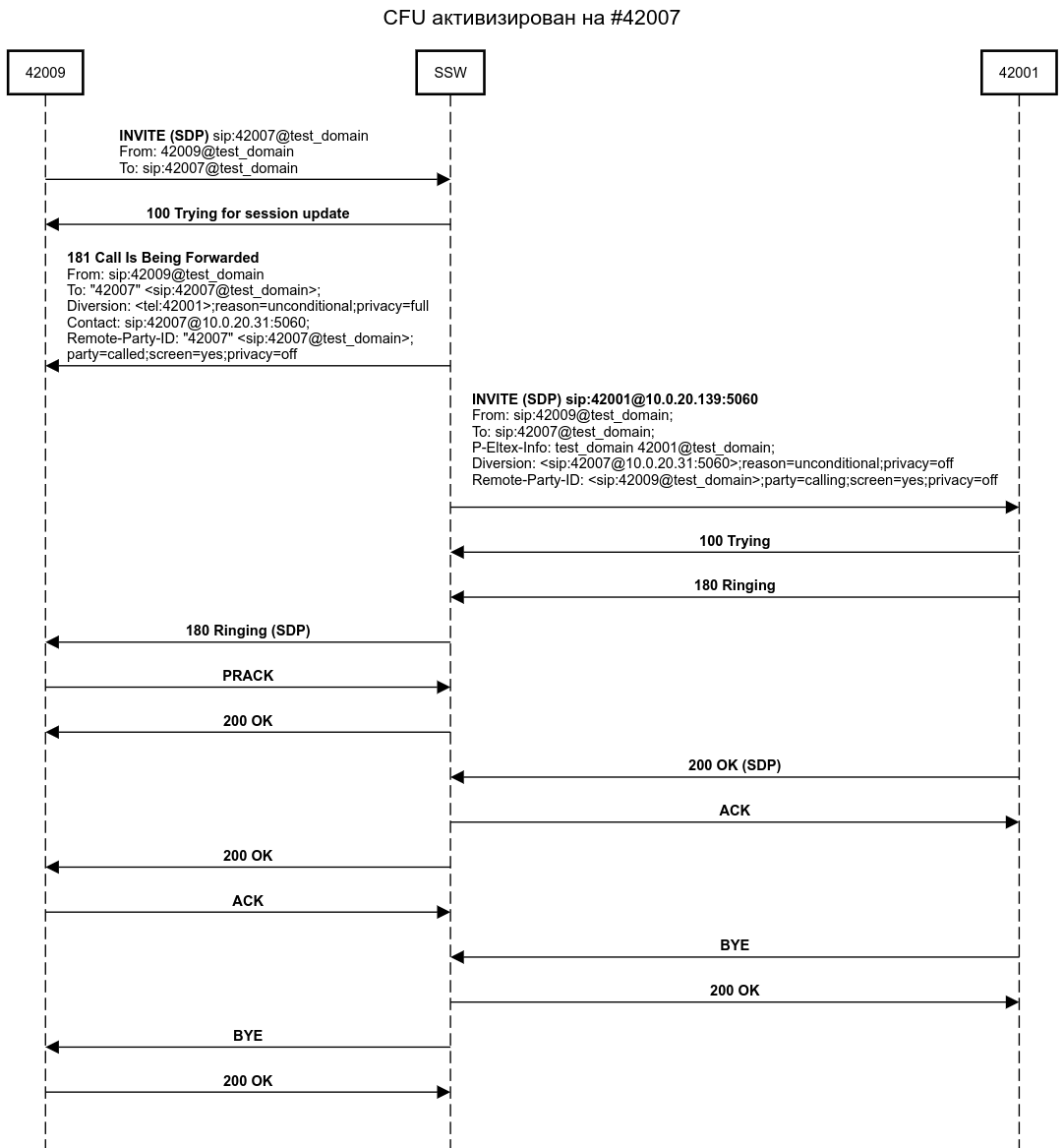

Абонент B(42007) активизировал услугу CFU.
Безусловная переадресация активизирована на заранее определенный номер абонента C(42001).
Абонент A(42009) набирает номер абонента B(42007).
SSW переадресует вызов на абонента С(42001).
Абонент С отвечает абоненту А.
Абонент А и С завершают разговор.

INVITE sip:42007@test_domain SIP/2.0
Via: SIP/2.0/UDP 10.0.20.138:5061;rport;branch=z9hG4bKD8FN8KegFZ8vj
Max-Forwards: 70
From: <sip:42009@test_domain>;tag=QjjSgmgcQ319a
To: <sip:42007@test_domain>
Call-ID: de868180-9c8b-1200-d6b5-6813e2092a90
CSeq: 224832 INVITE
Contact: <sip:42009@10.0.20.138:5061;transport=udp>
User-Agent: VP-15P/2.9.2.1.4 sofia-sip/1.22
Allow: INVITE, ACK, BYE, CANCEL, OPTIONS, PRACK, MESSAGE, SUBSCRIBE, NOTIFY, REFER, UPDATE, INFO
Supported: timer, 100rel, replaces, answermode, remote-ring
Allow-Events: message-summary, talk, hold, dialog, refer
Authorization: Digest username="42009", realm="test_domain", nonce="df54fb2b9773c25b4e494966bb4d7e67", cnonce="3pjRAJyLEgC11mgT4gkqkA", algorithm=MD5, uri="sip:42007@test_do
in", response="d3e56266b7cb5ec984af9240fa8a1c29", qop=auth, nc=00000001
Session-Expires: 1800
Min-SE: 120
Content-Type: application/sdp
Content-Disposition: session
Content-Length: 274

v=0
o=- 7710631374732986186 324704663911509571 IN IP4 10.0.20.138
s=Session SDP
c=IN IP4 10.0.20.138
t=0 0
m=audio 23012 RTP/AVP 8 18 0 4 103 104
a=fmtp:18 annexb=no
a=fmtp:4 annexa=no
a=rtpmap:103 G726-24/8000
a=rtpmap:104 G726-32/8000
a=silenceSupp:off - - - -



SIP/2.0 181 Call Is Being Forwarded
Via: SIP/2.0/UDP 10.0.20.138:5061;branch=z9hG4bKD8FN8KegFZ8vj;received=10.0.20.138;rport=5061
From: <sip:42009@test_domain>;tag=QjjSgmgcQ319a
To: "42007" <sip:42007@test_domain>;tag=ecssI1739776704464067034390
Call-ID: de868180-9c8b-1200-d6b5-6813e2092a90
CSeq: 224832 INVITE
Diversion: <tel:42001>;reason=unconditional;privacy=full
Contact: <sip:42007@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
P-Eltex-Info: test_domain 42009@test_domain/-1 2147947784 sip1@ecss1 <0.14895.0>/3 incoming
Remote-Party-ID: "42007" <sip:42007@test_domain>;party=called;screen=yes;privacy=off
User-Agent: Eltex ECSS-10 SIP 3.14.14.613
Content-Length: 0

INVITE sip:42001@10.0.20.139:5060 SIP/2.0
v: SIP/2.0/UDP 10.0.20.31:5060;branch=z9hG4bK-o-1739776704557428-0148960-101
f: <sip:42009@test_domain;user=phone>;tag=ecssO17397767045574320148960
t: <sip:42007@test_domain;user=phone>
i: 06cbbda0086c318f
CSeq: 1 INVITE
User-Agent: Eltex ECSS-10 SIP 3.14.14.613
Max-Forwards: 69
m: <sip:42009@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
Accept: multipart/mixed, application/sdp
Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
u: presence, dialog, conference, as-feature-event
P-Eltex-Info: test_domain 42001@test_domain/- 2147947784 sip1@ecss1 <0.14896.0>/1 outgoing
Category: 10
x: 1800;refresher=uac
Min-SE: 300
k: 100rel, timer, replaces
Diversion: <sip:42007@10.0.20.31:5060>;reason=unconditional;privacy=off
Remote-Party-ID: <sip:42009@test_domain>;party=calling;screen=yes;privacy=off
c: application/sdp
l: 690

v=0
o=- 2208989344 3948765504 IN IP4 10.0.20.82
s=ECSS-10
b=AS:3166
t=0 0
m=audio 12018 RTP/AVP 8 0 9 96
c=IN IP4 10.0.20.82
a=rtpmap:8 PCMA/8000/1
a=rtpmap:0 PCMU/8000/1
a=rtpmap:9 G722/8000/1
a=rtpmap:96 telephone-event/8000
a=fmtp:96 0-16
a=rtcp:12019 IN IP4 10.0.20.82
a=sendrecv
a=ssrc:1257353650 cname:214475612c974b5d
m=video 12020 RTP/AVP 100 96
c=IN IP4 10.0.20.82
b=TIAS:3000000
a=rtpmap:100 H264/90000
a=fmtp:100 packetization-mode=0;profile-level-id=42e01E
a=rtpmap:96 H263-1998/90000
a=fmtp:96 CIF=1;QCIF=1
a=rtcp:12021 IN IP4 10.0.20.82
a=sendrecv
a=imageattr:* recv [x=640,y=480,q=0.50]
a=ssrc:353482421 cname:214475612c974b5d
a=rtcp-fb:* nack pli



Управление услугой с телефонного аппарата

Безусловная переадресация вызова  (CFU — Call forward unconditional)


в тональном наборе / smart телефонев импульсном  набор  1

Активация

*21*<ТЕЛЕФОН># / *21*<ТЕЛЕФОН>
*21*<РЕЖИМ>*<ТЕЛЕФОН># / *21*<РЕЖИМ>*<ТЕЛЕФОН>

1121<ТЕЛЕФОН>

Деактивация#21# / #21
#21*<РЕЖИМ># / #21*<РЕЖИМ>		1221

Просмотр состояния

*#21# / *#21
*#21*<ТЕЛЕФОН># / *#21*<ТЕЛЕФОН>

1321

Проверка номера переадресации


1421

Активировать/Деактивировать
в режиме переключения (trigger)

*D21*<ТЕЛЕФОН># / *D21*<ТЕЛЕФОН>
*D21*<РЕЖИМ>*<ТЕЛЕФОН># / *D21*<РЕЖИМ>*<ТЕЛЕФОН>


 1 —   basic терминал, у абонента  так же должен быть установлен параметр pulse_telephone=true
где

  • <ТЕЛЕФОН> — номер телефона, на который настроена безусловная переадресация;
  • <РЕЖИМ> — режим переадресации, доступны режимы:
    • 1 — Внутренние номера;
    • 2 — Внешние номера.

INVITE sip:*21*42001#@test_domain SIP/2.0
Via: SIP/2.0/UDP 10.0.20.134:5062;rport;branch=z9hG4bKmKa1KU84F76ar
Max-Forwards: 70
From: <sip:42007@test_domain>;tag=2FjBN831XaZ6B
To: <sip:*21*42001#@test_domain>
Call-ID: 5dac14c0-989a-1200-ad89-6813e20928d4
CSeq: 8042 INVITE
Contact: <sip:42007@10.0.20.134:5062;transport=udp>
User-Agent: VP-15P/2.9.2.1.4 sofia-sip/1.22
Allow: INVITE, ACK, BYE, CANCEL, OPTIONS, PRACK, MESSAGE, SUBSCRIBE, NOTIFY, REFER, UPDATE, INFO
Supported: timer, 100rel, replaces, answermode, remote-ring
Allow-Events: message-summary, talk, hold, dialog, refer
Authorization: Digest username="42007", realm="test_domain", nonce="3781baae269dc452208ca17535b5aa75", cnonce="XbzdoJiaEgCJrWgT4gko1A", algorithm=MD5, uri="sip:*21*42001#@te
_domain", response="6409856a2a35d86cb3474e1cd5ab4230", qop=auth, nc=00000001
Session-Expires: 1800
Min-SE: 120
Content-Type: application/sdp
Content-Disposition: session
Content-Length: 328

v=0
o=- 1216155743647055678 4473446883059249160 IN IP4 10.0.20.134
s=Session SDP
c=IN IP4 10.0.20.134
t=0 0
m=audio 23008 RTP/AVP 8 18 0 4 103 104 96
a=fmtp:18 annexb=no
a=fmtp:4 annexa=no
a=rtpmap:103 G726-24/8000
a=rtpmap:104 G726-32/8000
a=rtpmap:96 telephone-event/8000
a=fmtp:96 0-15
a=silenceSupp:off - - - -


SIP/2.0 200 OK
Via: SIP/2.0/UDP 10.0.20.134:5062;branch=z9hG4bKmKa1KU84F76ar;received=10.0.20.134;rport=5062
From: <sip:42007@test_domain>;tag=2FjBN831XaZ6B
To: "Активирован" <sip:*21*42001%23@test_domain>;tag=ecssI1739778325935536034410
Call-ID: 5dac14c0-989a-1200-ad89-6813e20928d4
CSeq: 8042 INVITE
Supported: 100rel, timer, replaces
Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
Allow-Events: presence, dialog, conference, as-feature-event
Content-Type: application/sdp
Require: timer
Session-Expires: 1800; refresher=uas
Contact: <sip:*21*42001%23@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
P-Eltex-Info: test_domain 42007@test_domain/-1 357451592 sip1@ecss1 <0.16599.0>/3 incoming
P-Eltex-MGM-Result: activated
Remote-Party-ID: "Активирован" <sip:*21*42001%23@test_domain>;party=called;screen=yes;privacy=off
User-Agent: Eltex ECSS-10 SIP 3.14.14.613
Content-Length: 288

v=0
o=- 2208988816 3948767126 IN IP4 10.0.20.81
s=ECSS-10
t=0 0
m=audio 12060 RTP/AVP 8 96
c=IN IP4 10.0.20.81
a=rtpmap:8 PCMA/8000/1
a=rtpmap:96 telephone-event/8000
a=rtcp:12061 IN IP4 10.0.20.81
a=sendrecv
a=ssrc:1882481455 cname:23f12cbc606bb16e
a=silenceSupp:off - - - -

INVITE sip:#21#@test_domain SIP/2.0
Via: SIP/2.0/UDP 10.0.20.134:5062;rport;branch=z9hG4bKZUrQDDrgc9HXr
Max-Forwards: 70
From: <sip:42007@test_domain>;tag=eHNStjDpj5aDj
To: <sip:#21#@test_domain>
Call-ID: fb87eda0-989e-1200-ad89-6813e20928d4
CSeq: 9034 INVITE
Contact: <sip:42007@10.0.20.134:5062;transport=udp>
User-Agent: VP-15P/2.9.2.1.4 sofia-sip/1.22
Allow: INVITE, ACK, BYE, CANCEL, OPTIONS, PRACK, MESSAGE, SUBSCRIBE, NOTIFY, REFER, UPDATE, INFO
Supported: timer, 100rel, replaces, answermode, remote-ring
Allow-Events: message-summary, talk, hold, dialog, refer
Authorization: Digest username="42007", realm="test_domain", nonce="180c722777ed818c2c5c04ed7b8543e3", cnonce="+5o9IJieEgCJrWgT4gko1A", algorithm=MD5, uri="sip:#21#@test_dom
n", response="97434fa9b2267906225908607d2b77ff", qop=auth, nc=00000001
Session-Expires: 1800
Min-SE: 120
Content-Type: application/sdp
Content-Disposition: session
Content-Length: 326

v=0
o=- 387999898131716247 197292130156234485 IN IP4 10.0.20.134
s=Session SDP
c=IN IP4 10.0.20.134
t=0 0
m=audio 23020 RTP/AVP 8 18 0 4 103 104 96
a=fmtp:18 annexb=no
a=fmtp:4 annexa=no
a=rtpmap:103 G726-24/8000
a=rtpmap:104 G726-32/8000
a=rtpmap:96 telephone-event/8000
a=fmtp:96 0-15
a=silenceSupp:off - - - -



SIP/2.0 200 OK
Via: SIP/2.0/UDP 10.0.20.134:5062;branch=z9hG4bKZUrQDDrgc9HXr;received=10.0.20.134;rport=5062
From: <sip:42007@test_domain>;tag=eHNStjDpj5aDj
To: "Деактивирован"<sip:%2321%23@test_domain>;tag=ecssI1739780308664579033990
Call-ID: fb87eda0-989e-1200-ad89-6813e20928d4
CSeq: 9034 INVITE
Supported: 100rel, timer, replaces
Allow: INVITE, ACK, BYE, CANCEL, PRACK, REGISTER, INFO, REFER, NOTIFY, OPTIONS, SUBSCRIBE, MESSAGE, UPDATE, PUBLISH
Allow-Events: presence, dialog, conference, as-feature-event
Content-Type: application/sdp
Require: timer
Session-Expires: 1800; refresher=uas
Contact: <sip:%2321%23@10.0.20.31:5060;line=0f2e2de6fc5bf33f>
P-Eltex-Info: test_domain 42007@test_domain/-1 84550946 sip1@ecss1 <0.18648.0>/3 incoming
P-Eltex-MGM-Result: deactivated
Remote-Party-ID: "Деактивирован" <sip:%2321%23@test_domain>;party=called;screen=yes;privacy=off
User-Agent: Eltex ECSS-10 SIP 3.14.14.613
Content-Length: 288

v=0
o=- 2208989534 3948769108 IN IP4 10.0.20.81
s=ECSS-10
t=0 0
m=audio 12064 RTP/AVP 8 96
c=IN IP4 10.0.20.81
a=rtpmap:8 PCMA/8000/1
a=rtpmap:96 telephone-event/8000
a=rtcp:12065 IN IP4 10.0.20.81
a=sendrecv
a=ssrc:1144965526 cname:7a4a5b62729721cc
a=silenceSupp:off - - - -

Безусловная переадресация вызова Тип 2 (CFU Type2 — Call forward unconditional Type2)

Для абонента использование данной услуги нечем не отличается от услуги CFU. Отличие будет только в обработке вызова системой: при прохождении через систему вызов разделяется на два независимых (A -> B, B -> C), а в сторону абонентов А и С не будет выдано никакой индикации о переадресации.


Активация

*41*<ТЕЛЕФОН>#
*41*<РЕЖИМ>*<ТЕЛЕФОН>#

Деактивация
#41*<ТЕЛЕФОН>#
#41*<РЕЖИМ># / #41*<РЕЖИМ>
Просмотр состояния

*#41#
*#41*<ТЕЛЕФОН># / *#41*<ТЕЛЕФОН>

Активировать/Деактивировать в режиме переключения
*D41*<ТЕЛЕФОН># / *D41*<ТЕЛЕФОН>
*D41*<РЕЖИМ>*<ТЕЛЕФОН># / *D41*<РЕЖИМ>*<ТЕЛЕФОН>

где

  • <ТЕЛЕФОН> — номер телефона, на который настроена безусловная переадресация вызова;
  • <РЕЖИМ> — режим переадресации, доступны режимы:
    • 1 — Внутренние номера;
    • 2 — Внешние номера.

Настройка параметров услуги через интерфейс командной строки

Для активации услуги "cfu" через интерфейс командной строки выполните следующую команду:

  • для администратора системы:

/cluster/storage/<CLUSTER>/ss/enable <DOMAIN> <ADDRESS> cfu (или cfu_type2) <ATR>

/cluster/storage/<CLUSTER>/ss/activate <DOMAIN> <ADDRESS> cfu (или cfu_type2) <ATR>

  • для оператора виртуальной АТС:

/domain/<DOMAIN>/ss/enable <ADDRESS> cfu (или cfu_type2) <ATR>

/domain/<DOMAIN>/ss/activate <ADDRESS> cfu (или cfu_type2) <ATR>

где

<CLUSTER> — имя кластера хранения долговременных данных (DS);
<DOMAIN> — имя виртуальной АТС, которой принадлежит абонент(ы);
<ADDRESS> — номер(а) абонентов, для которых выполняется настройка услуги, символ "*" используется для указания всех абонентов заданного домена.

Диапазоны номеров указываются в фигурных скобках. Например: 71{1-2,9} соответствует номерам 711, 712, 719.

<ATR> — атрибуты услуги:

  • Номер (number) — номер, на который выполняется переадресация;
  • Внешний номер (external number) — номер, на который выполняется переадресация, если номер А определён системой как внешний (пришедший не от абонентов станции). Используется одновременно с параметром "номер" (при указании флага "Использовать внешний номер");
  • Изменение категории вызывающего абонента (A) при переадресации (replace_category_from_redirection) — если флаг установлен, и выполнена переадресация звонка, то  категория вызывающего абонента(А) будет изменена на  категорию набираемого абонента (В);
  • Использовать внешний номер (use external number) — если флаг установлен, то при переадресации дополнительно используется поле "внешний номер";

    В случае активации флага "Использовать внешний номер" логика выбора номера для переадресации следующая:

    • если номер А определён системой как локальный, то вызов будет переадресован на телефон из параметра "номер"
    • если номер А определён системой как внешний (пришедший не от абонентов станции), то вызов будет переадресован на телефон из параметра "внешний номер".
  • <Для cfu_type2>  Использовать счетчик перенаправлений — если флаг установлен, то используется счетчик перенаправлений (максимальное значение перенаправлений 5).

Описание команд для управления услугами через интерфейс командной строки CLI приведено в Справочнике команд CLI, разделы /cluster/storage/<STORAGE>/ss и /domain/<DOMAIN>/ss.

Пример настройки CLI

Активировать услугу "Безусловная переадресация входящих вызовов (cfu)" / "Безусловная переадресация входящих вызовов без уведомления (cfu_type2)" для абонента с номером 42001 виртуальной АТС "test_domain".

И установить номер для безусловной переадресации — 42007.

Активация услуги "cfu" через интерфейс командной строки:

/domain/test_domain/ss/enable 42001 cfu
1 users divided into 1 parts
[**********************************************************************] 265mks

Success: Supplementary service cfu enabled for domain "test_domain", address "42001"

Read properties from enabled supplementary services
[**********************************************************************] 70mks

/domain/test_domain/ss/activate  42001 cfu number = 42007
1 users divided into 1 parts
[**********************************************************************] 489mks

Success: Supplementary service cfu activated for domain "test_domain" address "42001"

Активация услуги "cfu_type2" через интерфейс командной строки:

/domain/test_domain/ss/enable 42001 cfu_type2
1 users divided into 1 parts
[**********************************************************************] 508mks

Success: Supplementary service cfu_type2 enabled for domain "test_domain", address "42001"

Read properties from enabled supplementary services
[**********************************************************************] 106mks


/domain/test_domain/ss/activate  42001 cfu_type2  number = 42007
1 users divided into 1 parts
[**********************************************************************] 162mks

Success: Supplementary service cfu_type2 activated for domain "test_domain" address "42001"

Настройка параметров услуги через web-конфигуратор

Настройки выполняются в разделе "Supplementary services" ("Дополнительные услуги") приложения "Subscriber card" ("Карточка абонента").

Настройка услуги для всех абонентов определенной виртуальной АТС, а так же для определенного абонента в отдельности выполняется в приложении "Subscriber card" ("Карточка абонента").

Индивидуальные настройки услуги абонента переопределяют глобальные настройки услуги (настройки услуги на уровне домена).

Для активации услуги установите флаг напротив значения "Безусловная переадресация входящих вызовов (cfu)" / "Безусловная переадресация входящих вызовов без уведомления (cfu_type2)" и в поле "Номер" ("number") укажите номер, на который будет совершаться безусловная переадресация вызова.

Для деактивации услуги — снимите флаг.

Для сохранения настроек нажмите кнопку "Save" ("Сохранить").

Пример настройки Web

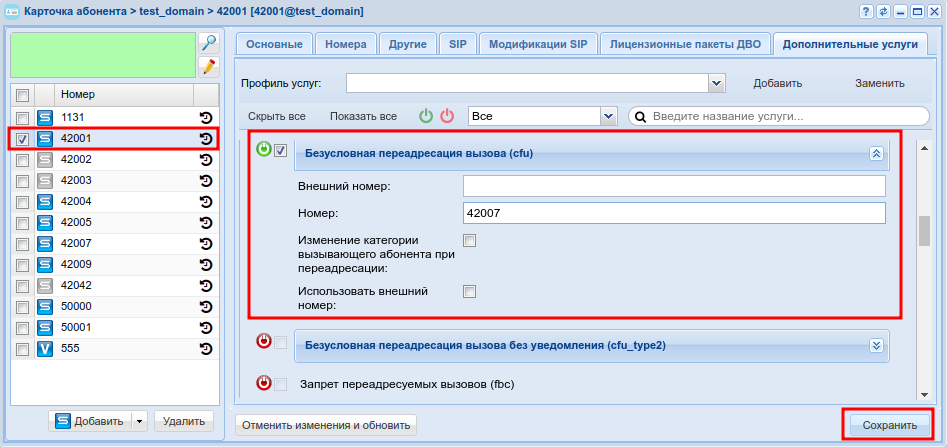

Активация услуги "cfu" через web-конфигуратор:

  1. Выберите номер телефона абонента — 42001;
  2. Разрешите использовать услугу абоненту — установите . Установите флаг напротив услуги "Безусловная переадресация входящих вызовов (cfu)".
  3. В поле "Номер" ("number") установите номер — 42007;
  4. Для сохранения настроек нажмите кнопку "Save" ("Сохранить").

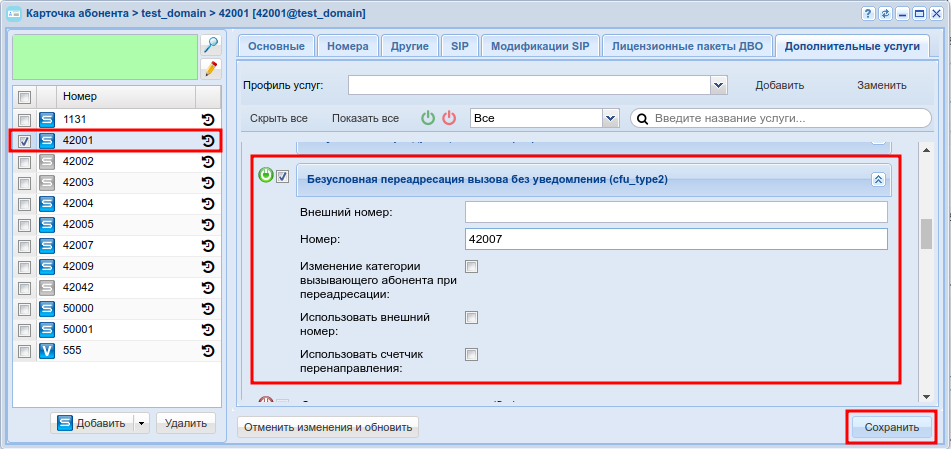

Активация услуги "cfu_type2" через web-конфигуратор:

  1. Выберите номер телефона абонента — 42001;
  2. Разрешите использовать услугу абоненту — установите . Установите флаг напротив услуги "Безусловная переадресация входящих вызовов без уведомления (cfu_type2)".
  3. В поле "Номер" ("number") установите номер — 42007;
  4. Для сохранения настроек нажмите кнопку "Save" ("Сохранить").
