Ограничение исходящих вызовов по ПИН-коду (RBP)
Описание
Услуга "Ограничение исходящих вызовов по ПИН-коду (rbp)" ("SS for restricting call-processes ny NI and PIN") позволяет запрещать вызовы на определенные направления: международные, междугородние, зоновые, городские или внутри виртуальной АТС.
Для использования услуги требуется лицензия, для услуги "rbp" пакет ECSS-BAS+ или ECSS-ADV
/domain/test_domain/ss/limit --show-ss ┌──────────┬────┬─────────┬─────────┬──────────────────────────┬─────────────────────────┐ │ Name │Used│Available│ Limit │ Description │ SS List │ ├──────────┼────┼─────────┼─────────┼──────────────────────────┼─────────────────────────┤ . . . │ECSS-BAS+ │0 │10000 │undefined│Расширение базовых услуг │rbp │ . . . │ECSS-ADV │5 │9995 │undefined│Дополнительные услуги │rbp │ . . . └──────────┴────┴─────────┴─────────┴──────────────────────────┴─────────────────────────┘
Использование
"Ограничение исходящих вызовов по ПИН-коду (rbp)" — услуга, при которой исходящие вызовы на определенные направления (международные, междугородние, зоновые, локальные или внутри виртуальной АТС) будут отклонены. Абонент может установить соединение на блокированное направление набором PIN кода, в зависимости от конфигурации услуги на запрос автоинформатора или при вводе кода услуги.
PIN код используемый услугой - является атрибутом "alias", при создании, если не указать, устанавливается = "1111":
/domain/test_domain/alias/info 42007Aliases in domain test_domain┌───────┬─────────────────┬─┬─┬──────────────────────────┬────────────────────────────────┐│Address│ Iface │A│W│ Property │ Value │├───────┼─────────────────┼─┼─┼──────────────────────────┼────────────────────────────────┤│42007 │42007@test_domain│ │ │user_agent │"VP-15P/2.7.6.34 sofia-sip/1.12"│. . .
│ │ │ │D│pin │"1111" │. . .
└───────┴─────────────────┴─┴─┴──────────────────────────┴────────────────────────────────┘
может быть изменен в CoCon или Web:
/domain/test_domain/alias/set 42009 sip 42009@test_domain pin 1234 There are aliases within domain test_domain affected by settings property pin: 42009 <-> 06dfcb6a02222b68 /domain/test_domain/alias/info 42007 Aliases in domain test_domain ┌───────┬─────────────────┬─┬─┬──────────────────────────┬────────────────────────────────┐ │Address│ Iface │A│W│ Property │ Value │ ├───────┼─────────────────┼─┼─┼──────────────────────────┼────────────────────────────────┤ │42009 │42009@test_domain│ │ │user_agent │"VP-15P/2.7.6.34 sofia-sip/1.12"│ . . . │ │ │ │ │pin │"1234" │ . . . └───────┴─────────────────┴─┴─┴──────────────────────────┴────────────────────────────────┘
Пример 1
- У абонент А(42007) активизировал услугу RBP. Выбранное ограничение - "private".
- Абонент A(42007)набирает номер абонента B(42009). Оба абонента А и В находятся в одном домене (виртуальной АТС)
- SSW отклоняет попытку вызова на абонента B(42009) поскольку срабатывает ограничение"private".
| |
| |
|
Пример 2
- У абонент А(42007) активизировал услугу RBP. Выбранное ограничение - "private".
- Абонент A(42007)набирает номер абонента B(42005). Абоненты А и В находятся в разных доменах (виртуальных АТС), абонент А в домене "test_domain", а абонент В в домене "trueconf.ru".
- SSW устанавливает соединение между абонентами А и В поскольку ограничение"private" означает звонок внутри одного домена (виртуальной АТС), а в данном случае соединение устанавливается между двумя доменами через бридж/trunk.
Пример 3
- У абонент А(42007) активизировал услугу RBP. Выбранное ограничение - "local".
- Абонент A(42007)набирает номер абонента B(42005). Абоненты А и В находятся в разных доменах (виртуальных АТС), абонент А в домене "test_domain", а абонент В в домене "trueconf.ru".

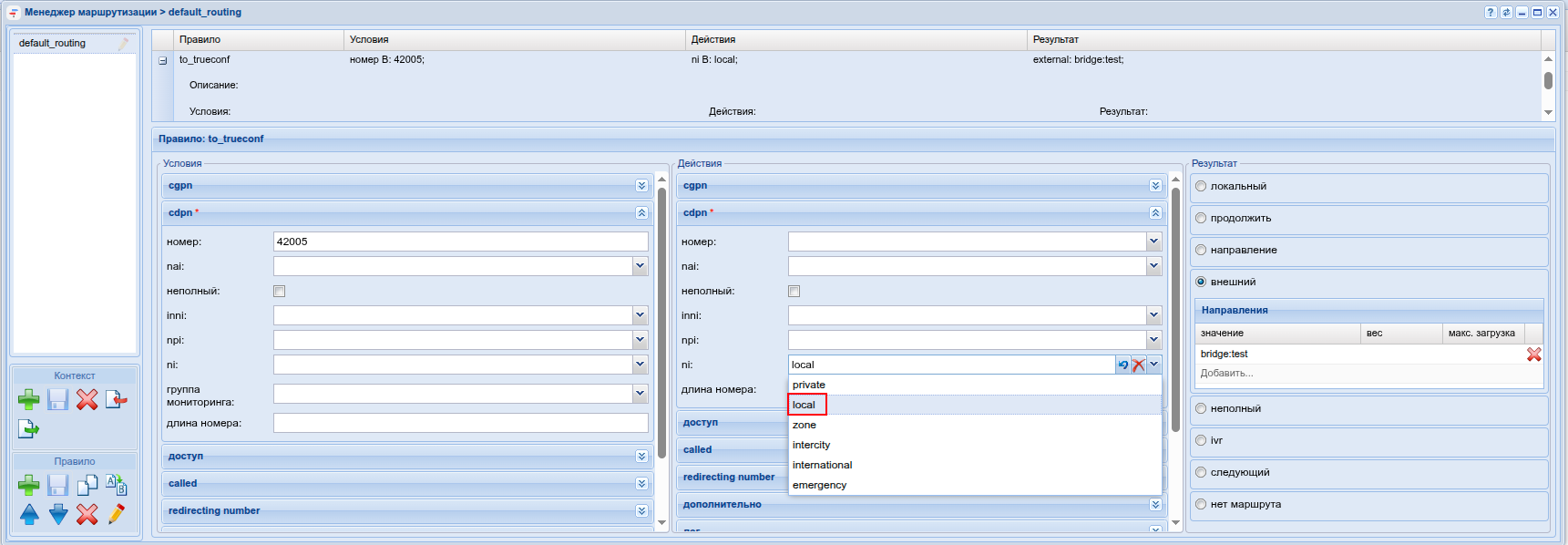

- В "Менеджер маршрутизации" на правило доступа к бриджу указано ni=local.
- SSW отклоняет попытку вызова на абонента B(42005) поскольку срабатывает ограничение"local".
Пример 4
- У абонент А(42007) активизировал услугу RBP. Выбранное ограничение - "local". Так же у абонента активирована "Неявное использование услуги" (работа с ПИН-кодом)
- Абонент A(42007)набирает номер абонента B(42005). Абоненты А и В находятся в разных доменах (виртуальных АТС), абонент А в домене "test_domain", а абонент В в домене "trueconf.ru".
- В "Менеджер маршрутизации" на правило доступа к бриджу указано ni=local.
- SSW устанавливает соединение между абонентами А и В поскольку абонент А ввел корректный ПИН-код и ограничение"local" на один звонок не применяется.
| |
| |
| |
|
Управление услугой с телефонного аппарата
| Действие | в тональном наборе / на smart телефоне | |
|---|---|---|
Активация | *34*<PIN>*<КОД># / *34*<PIN>*<КОД> | |
| Деактивация | #34*<PIN># / #34*<PIN> | |
Просмотр состояния | *#34*<PIN># / *#34*<PIN> | |
Безусловное использование | *32*<PIN>*<НОМЕР_ТЕЛЕФОНА># / *32*<PIN>*<НОМЕР_ТЕЛЕФОНА> | |
Использование услуги с вводом номера | *32*<PIN># / *32*<PIN> , ответ станции , набор номера абонента В | |
Неявное использование услуги | Абонент A набирает номер абонента B, и если этот вызов ограничивается услугой RBP — ему будет проиграна фраза: "Введите ПИН-код". В случае, если ПИН-код введен верно — вызов идет дальше на абонента В. Иначе вызов отбивается. Данный вариант использование услуги возможен, если услуга активирована с флагом implicit_call = true (активируется через CoCon)/или через web (флаг "Неявное использование услуги") | |
где:
- <PIN> — цифровой секретный код длиной от 4 до 12 символов;
- <КОД> — принимает значения:
- 01 — запрет международных вызовов;
- 02 — запрет международных, междугородних и зональных вызовов;
- 03 — запрет международных, междугородних, зональных и городских вызовов;
- 04 — запрет междугородних, зональных и городских вызовов;
- 05 — запрет городских вызовов;
- <НОМЕР_ТЕЛЕФОНА> — номер телефона, на который нужно совершить исходящий вызов.
Просмотр состояния
Логика работы услуги "Просмотр состояния" :
Абонент вводит код услуги *#34# или *#34 , в зависимости от статуса услуги абонент получит уведомление на дисплей "Активирован /Деактивирован" и фразу автоответчика — "Услуга активирована /деактивирована".
- Абонент В (42007) использует smart TA , абонент имеет PIN код 1111;
- Абонент В (42007) активирует RBP, для этого набирает последовательность код услуги *34, * PIN код 1111 и код запрет городских вызовов 05 #. ==> *34* 1111*05#;
- SSW активирует услугу RBP в базе данных абонента;
- SSW посылает подтверждение о активации услуги в ТА абонента, данное подтверждение выводится на дисплей ТА;
- так же SSW посылает в RTP пакетах фразу информатора — "Услуга активирована" которую абонент прослушивает в трубку или на динамик ТА.
| |
|
- Абонент В (42007) использует smart TA ;
- Услуга RBP активна;
- Абонент В (42007) деактивирует RBP, для этого набирает последовательность код услуги #34* PIN код 1111# ==> #34*1111#;
- SSW деактивирует услугу RBP в базе данных абонента;
- SSW посылает подтверждение о деактивации услуги в ТА абонента, данное подтверждение выводится на дисплей ТА;
- Так же SSW посылает в RTP пакетах фразу информатора — "Услуга деактивирована" которую абонент прослушивает в трубку или на динамик ТА.
| |
|
Настройка параметров услуги через интерфейс командной строки
Для активации услуги "Ограничение исходящих вызовов по ПИН-коду (rbp)" через интерфейс командной строки выполните следующие команды:
- для администратора системы:
/cluster/storage/ds/ss/enable <DOMAIN> <ADDRESS> rbp
/cluster/storage/ds/ss/activate <DOMAIN> <ADDRESS> rbp restricted_ni = [<NI>, <NI>, ...]
- для оператора виртуальной АТС:
/domain/<DOMAIN>/ss/enable <ADDRESS> rbp
/domain/<DOMAIN>/ss/activate <ADDRESS> rbp restricted_ni = [<NI>, <NI>, ...]
где:
- <NAME_DOMAIN> — имя виртуальной АТС, которой принадлежит абонент(ы);
- <ADDRESS> — номер(а) абонентов, для которых выполняется настройка услуги, символ "*" используется для указания всех абонентов заданного домена.
Диапазоны номеров указываются в фигурных скобках. Например: 71{1-2,9} соответствует номерам 711, 712, 719.
- <NI> — направление, на которое будет установлен запрет для исходящей связи:
- international — международная сеть;
- intercity — междугородняя сеть;
- zone — зоновая сеть.
- local — местная сеть;
- private — АТС;
Описание команд для управления услугами через интерфейс командной строки CLI приведено в Справочнике команд CLI, разделы /cluster/storage/<STORAGE>/ss и /domain/<DOMAIN>/ss.
Пример настройки CLI
Активировать услугу "Ограничение исходящих вызовов по ПИН-коду (rbp)" для абонента с номером 42007 виртуальной АТС "test_domain".
И установить направление запрета для исходящей связи = "local". Так же активировать функцию "Неявное использование услуги".
Активация услуги "rbp" через интерфейс командной строки:
/domain/test_domain/ss/enable 42007 rbp 1 users divided into 1 parts [**********************************************************************] 210mks Success: Supplementary service rbp enabled for domain "test_domain", address "42007" Read properties from enabled supplementary services [**********************************************************************] 8mks /domain/test_domain/ss/activate 42007 rbp restricted_ni = [local],implicit_call = true 1 users divided into 1 parts [**********************************************************************] 33mks Success: Supplementary service rbp activated for domain "test_domain" address "42007"
Результат:
/domain/test_domain/ss/info 42007 Domain: test_domain Supplementary services' settings: ┌──────────────────────────────┬────────────────────────────────────┬──┬──┬─────────────────────────────────────────────────┐ │ Address │ Name │V │E │ CSD │ ├──────────────────────────────┼────────────────────────────────────┼──┼──┼─────────────────────────────────────────────────┤ │42007 │clip │6 │T │ │ │42007 │cnip │4 │T │ │ │42007 │rbp │4 │T │implicit_call = true │ │ │ │ │ │restricted_ni = [local] │ └──────────────────────────────┴────────────────────────────────────┴──┴──┴─────────────────────────────────────────────────┘ Legend: V - version of the supplementary service; E - enable state of selected supplementary service to current domain, address
Настройка параметров услуги через web-конфигуратор
Настройки выполняются в разделе "Supplementary services" ("Дополнительные услуги") приложения "Subscriber card" ("Карточка абонента").
Настройка услуги для всех абонентов определенной виртуальной АТС, а также для определенного абонента в отдельности выполняется в приложении "Subscriber card" ("Карточка абонента").
Для активации услуги установите флаг напротив значения "Ограничение исходящих вызовов по ПИН-коду (rbp)" и в поле "Действующие ограничения для абонента" ("Restricted number indication") укажите направление, на которое будет установлен запрет на исходящую связь.

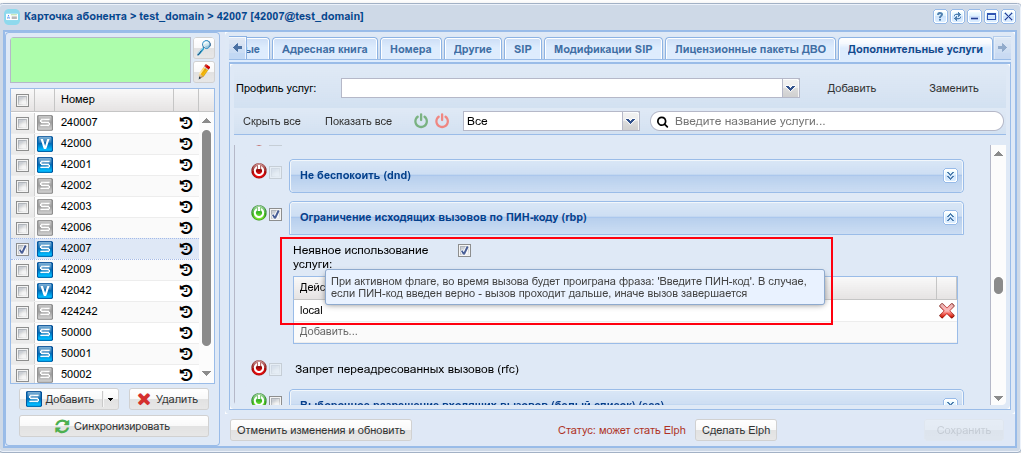

Флаг "Неявное использование услуги" ("implicit_call") активирует режим неявного использования услуги. Абонент просто набирает номер телефона, и если этот вызов ограничивается услугой RBP — ему будет проиграна фраза: "Введите ПИН-код". В случае, если ПИН-код введен верно — вызов идет дальше на абонента B. Иначе вызов отбивается.
Для деактивации услуги — снимите флаг.
Для сохранения настроек нажмите кнопку "Сохранить" ("Save").
Пример настройки
Установить для абонента 42009 ограничение выхода на международные номера , так же активировать функцию "Неявное использование услуги".
Активация услуги "Ограничение исходящих вызовов по ПИН-коду (rbp)" через web-конфигуратор:
- Выберите номер телефона абонента — 42009;
- Разрешите использовать услугу абоненту — установите
. Установите флаг напротив услуги "Ограничение исходящих вызовов по ПИН-коду (rbp)". - В поле "Действующие ограничения для абонента" ("Restricted number indication") выберите — international;
- Для сохранения настроек нажмите кнопку "Сохранить" ("Save").
Пример настройки через Портал абонента

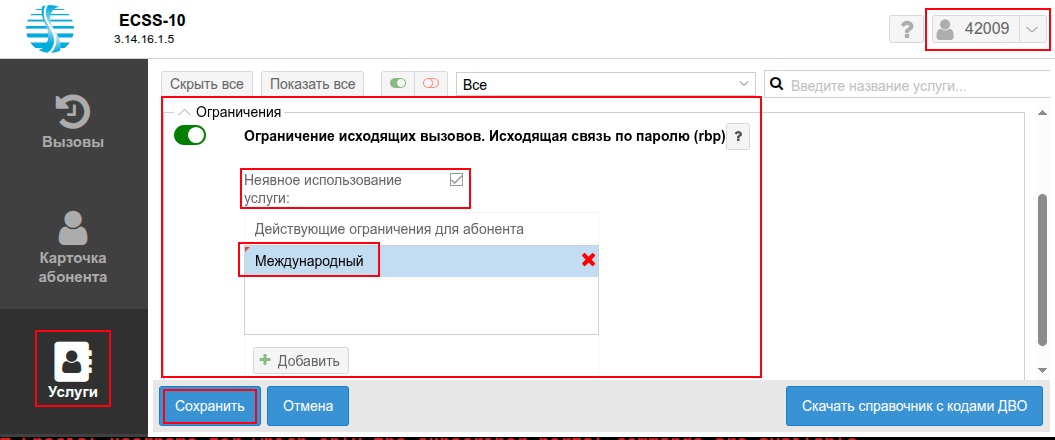

Активация услуги "rbp" через Портал абонента:
- Выберите закладку "Услуги";
- Установите переключатель напротив услуги "Ограничение исходящих вызовов по ПИН-коду (rbp)" в положение вкл .
- В поле "Действующие ограничения для абонента" установите тип ограничения — "Международный";
- Активизируйте флаг - "Неявное использование услуги"
- Для сохранения настроек нажмите кнопку "Сохранить".
