Первоначальная установка системы 3.14.16 без резервирования с одним сервером

Исходные данные

По техническому заданию требуется определить аппаратную платформу.

Актуальная информация с требованиями к серверам, которые должны использоваться для работы комплекса ECSS-10.

№	Требования к серверам SSW	Серия Light+	Серия Midi	Серия Heavy	Серия Супер Heavy	Серия Top (1)
1	Характеристики системы
1.1	Максимальное количество абонентов	5000	10000	20000	40000	-
1.2	Максимальная нагрузка одновременных соединений class 5	800	1500	3000	6000	-
1.3	Максимальная нагрузка одновременных соединений class 4	2400	4500	9000	20000	80000
2	Характеристики сервера
2.1	Марка	HP (Lenovo)	HP (Lenovo)	HP (Lenovo)	HP (Lenovo)	HP /Lenovo /Depo
2.2	Серия	DL20 Gen10/DL 360 Gen10 (SR530)	DL360 Gen10 (SR530/SR630)	DL360 Gen10 (SR630)	DL360 Gen10 (SR630)	DL360 Gen10 /SR650 V2 /Storm 3450
2.3	Процессор	Intel Xeon 4214	Intel Xeon 5220	Intel Xeon 6240	Intel Xeon 8268	Intel Xeon 8380
2.4	Количество процессоров	1	1	2	2	2
2.5	Оперативная память	16 Gb	24 Gb	32 Gb	64 Gb	1024 Gb
2.6	HDD	От 3X500 SATA (от 7200 rpm)	От 3x300 Gb SAS (от 10000 rpm)	От 3x600 Gb SAS (от 10000 rpm) 2x150Gb SSD	От 6x800 Gb SSD, 2x300Gb M.2 SSD	От 6x1.2 Tb SSD, 2x300Gb M.2 SSD
2.7	RAID	no raid board	HW Raid, от 1Gb cache+battery	HW Raid, от 1Gb cache+battery	HW Raid, от 2Gb Flash cache, поддержка RAID-5	HW Raid, от 2Gb Flash cache, поддержка RAID-5
3	Дополнительные комплектующие сервера (в базовый комплект не входят)
3.1	Лицензия на удалённое управление	по желанию	+	+	+	+
3.2	Резервный источник питания	по желанию	+	+	+	+
3.3	Организация хранилища записей разговоров	Дополнительные HDD, объединенные в RAID-5	Лицензия на HW Raid с поддержкой RAID-5, дополнительные HDD для хранения записей	Лицензия на HW Raid с поддержкой RAID-5, дополнительные HDD для хранения записей	Лицензия на HW Raid с поддержкой RAID-5, дополнительные HDD для хранения записей	Лицензия на HW Raid с поддержкой RAID-5, дополнительные HDD для хранения записей

Полоса пропускания СПД

Требуемая полоса пропускания СПД  не менее 1000Mb/s

Минимальные требования при установке ECSS-10 на виртуальные машины*

№	Требования к серверам SSW	Уровень Light (2)(3)	Уровень Light+	Уровень Midi	Уровень Heavy	Уровень Супер Heavy	Уровень Top (1)
1	Характеристики системы
1.1	Максимальное количество абонентов	1000	5000	10000	20000	40000	-
1.2	Максимальная нагрузка одновременных соединений class 5	250	800	1500	3000	6000	-
1.3	Максимальная нагрузка одновременных соединений class 4	1000	4500	9000	20000	80000	-
2	Характеристики сервера
2.4	Количество ядер/потоков (vCore)	8С	12С/24T	18С/36T	36С/72T	48С/96T	80С/160T и более
2.5	Частота процессора	от 2.4 Ghz	от 3 Ghz	от 3Ghz	от 3.6 Ghz	от 3.4 Ghz	от 3.2 Ghz
2.6	Оперативная память	8 Gb	16 Gb	24 Gb	32 Gb	от 64 Gb	от 512 Gb
2.7	HDD	От 50 GB, 75 IOPS	От 500 GB SATA (от 7200 rpm, от 75 IOPS)	От 500 Gb SAS (от 10000 rpm, 170 IOPS)	От 500 Gb SAS (от 10000 rpm, 170 IOPS) и 150Gb SSD	от 800 Gb SSD и 300Gb M.2 SSD	От 1.2 Tb SSD и 300Gb M.2 SSD

C - core, они же ядра

T - thread = поток, vCore

(1) — серия Top на текущий момент рассчитана для реализации контроллера транковых шлюзов (работа по 4 классу).
(2) — уровень Light применяется только для расчета виртуальных машин, для физических серверов минимальная рекомендуемая конфигурация — Light+.
(3) — уровень Light является минимальным рекомендуемым. При запросе расчета ВМ для малого числа абонентов (до 1000: 100, 200...) используем его.

*Если на системе планируется использование таких сервисов как КЦ, запись разговоров, видео-вызовы, то необходимо согласовать требования с технической поддержкой

Полоса пропускания СПД

Требуемая полоса пропускания СПД  не менее 1000Mb/s

Пример составления аппаратных требований:

После определения по требованиям проекта составляем предварительную сетевую карту.

Пример разнесения составляющих по адресному пространству для одной ноды:

Включение в сеть

Топологию включения сервера в сеть для обеспечения резервирования рекомендуется делать с использованием 2-х коммутаторов.

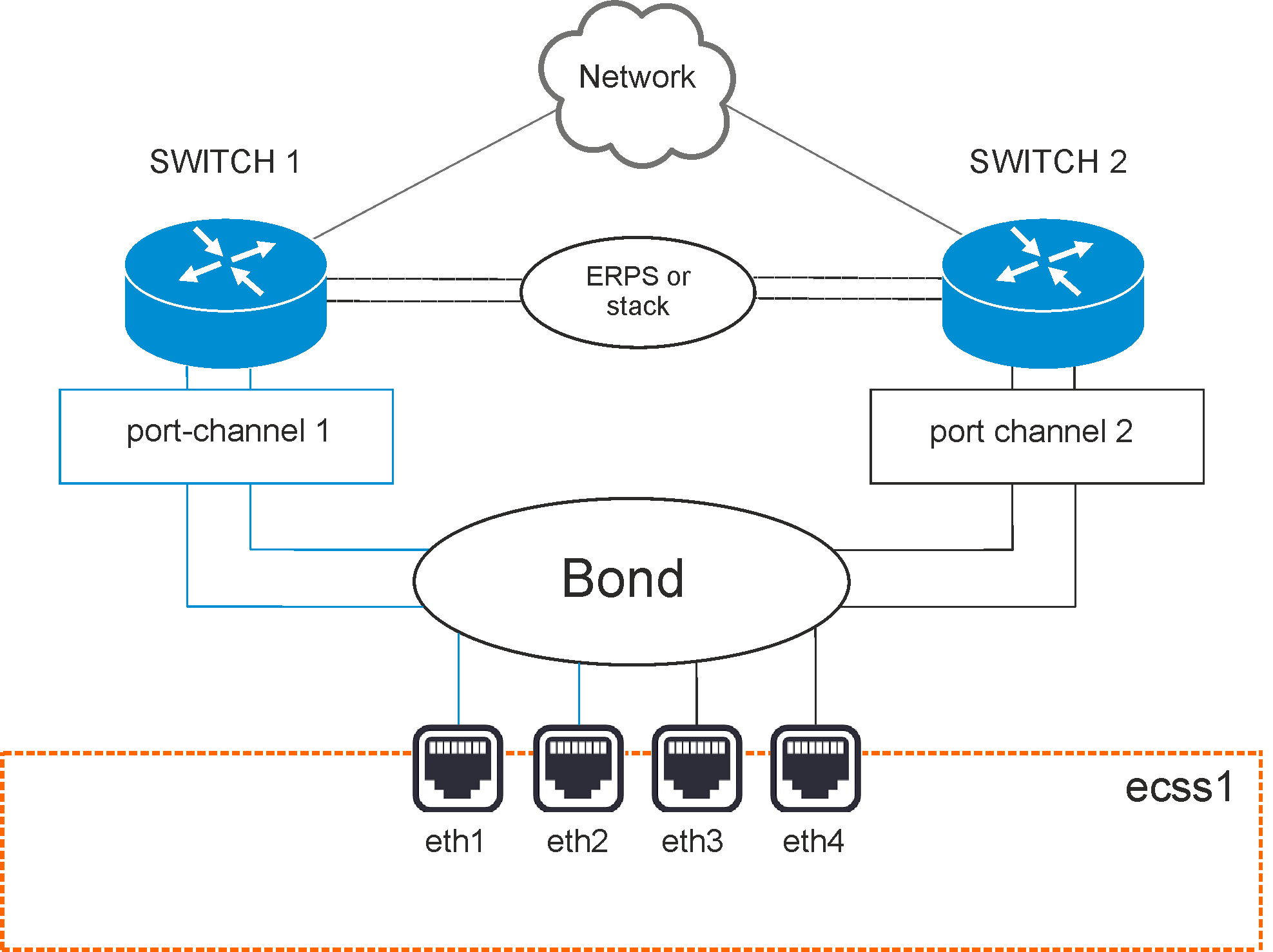

Рисунок 1 — Схема организации связи

Вариант 1. Схема active-backup

Коммутаторы связаны между собой в erps-кольцо.

Все 4 физических сетевых интерфейса объединяются в 1 агрегированный линк (bond). Агрегация портов сервера настраивается в режиме active-backup, т.е. в работе всегда находится только 1 сетевой интерфейс. Сетевые интерфейсы сервера попарно включены в коммутаторы, на которых агрегация портов (port-channel) также настраивается в режиме active-backup.

Например, eth1 и eth2 включаются в первый коммутатор, а eth3 и eth4 — во второй.

Вариант 2. Схема LACP

Коммутаторы связаны между собой в стек. Стек должен логически работать как один коммутатор, способный обеспечивать агрегацию портов в режиме LACP между разными физическими коммутаторами. Пример — коммутаторы MES3124 со специализированной прошивкой.

Все 4 физических сетевых интерфейса также объединяются в 1 агрегированный линк (bond). Агрегация портов сервера настраивается в режиме 802.3ad. Создаются агрегированные группы сетевых карт с одинаковой скоростью и дуплексом. При таком объединении передача задействует все каналы в активной агрегации согласно стандарту IEEE 802.3ad. Выбор, через какой интерфейс отправлять пакет, определяется политикой. По умолчанию это XOR-политика, можно использовать «xmit_hash» политику. Подробнее в разделе Приложение Е. Netplan.

Требования:

• Поддержка Ethtool в драйвере для получения информации о скорости и дуплексе на каждом сетевом интерфейсе;
• Поддержка на коммутаторе стандарта IEEE 802.3ad;

Сетевые интерфейсы сервера также попарно включены в коммутаторы, на которых агрегация портов (port-channel) настраивается в режиме LACP. Например, eth1 и eth2 включаются в первый коммутатор (port-channel 1), а eth3 и eth4 — во второй (port-channel 2).

Последовательность установки SSW ECSS10 на одном сервере

Установка SSW ECSS10 состоит из 2-х основных частей :

• Подготовительной  -  Установка ОС Ubuntu 22.04, обновлений пакетов OC Ubuntu , "оптимизация" OC, установка дополнительных пакетов программ, подготовка сетевых интерфейсов,  /etc/hosts, ssh-keygen

• Установка приложений Eltex ECSS10

Подготовительный этап

В этом разделе приведено описание инсталляции операционной системы, а также необходимых и дополнительных пакетов. Система ECSS-10 версии 3.14.16 работает под управлением ОС  Ubuntu 22.04.

Предварительные требования

• Установочный загрузочный носитель с дистрибутивом операционной системы;
• Подготовленный сервер с обновленным BIOS, ILO (если есть), подключенная сеть для доступа в сеть Интернет;
• Выставленный первый приоритет загрузки с установочного носителя — USB Flash или CD/DVD в BIOS;
• Достаточный объем дискового пространства и памяти в соответствии с проектом.

Установка ОС

Для установки ОС необходимо выполнить следующее:

• После загрузки с установочного носителя выбрать "Install Ubuntu Server".
• Выбрать язык системы и раскладку клавиатуры.

• Настроить сетевой интерфейс для подключения к сети Интернет:

• Создать партиции на диске в соответствии с таблицей 1
• Настроить имена сервера и пользователя
• Установить OpenSSH server
• Перезагрузить успешно установленную ОС

Таблица 1 — Вариант размещения информации в файловой системе на физических носителях для серверов

* Рекомендуемое значение для серий Light, Light+, Midi — 100 Gb. Рекомендуемое значение для серии Heavy — 200 Gb,  Super Heavy — 400 Gb.

Для работы системы необходимо как минимум 256 Gb свободного пространства.

На серверах системы необходимо настроить параметр "hostname".

На всех серверах системы желательно указать одинаковое имя пользователя (любое, кроме ssw). Лицензия ECSS-10 привязывается к ключу eToken/ruToken и к имени компьютера (hostname). Системный пользователь ssw создается при инсталляции пакета ecss-user.

Если используется один сервер, рекомендуемое значение hostname — ecss1;

Настройка сети

Согласно параметрам, заданным в техническом задании, выполним сетевые настройки. В данном примере считается, что необходимая операционная система уже установлена.

Рекомендуется разделять трафик, используемый в разных целях. Например, трафик управления и трафик VoIP. Для этого создаются 2 или более vlan. При небольшой нагрузке для простоты можно обойтись и одним vlan, но это будет в будущем доставлять неудобства при снятии дампов трафика и его анализе. В соответствии с техническим заданием на vlan настраиваются IP-адреса самого хоста, шлюзы, DNS и маршрутизация в другие сети.

В данном примере согласно ТЗ будем использовать адреса:

• 10.0.10.10/24 — для управления, vlan 10;
• 10.0.20.10/24 — для VoIP.

Внутри серверной платформы существует адресная структура и используются внутренние адреса для взаимодействия между подсистемами (нодами) в кластере. Например, внутренний адрес для кластера на одном сервере 127.0.0.1, при этом ядро (ecss-core) взаимодействует с сервером обработки мультимедиа-данных (ecss-media-server). Их взаимодействие происходит с использованием одного и того же адреса, но у каждой программной части свой транспортный порт: ecss-core — 5000, ecss-msr — 5040.

Для всех нод кластера определяется единый адрес для обращения к базе данных MySQL, например адрес ecss-mysql 127.0.0.1. Таким образом, выполняется условие единообразия, при котором все ноды кластера имеют полностью одинаковые данные о текущем состоянии динамических составляющих программного коммутатора (например, история вызовов).

Подготовка сетевых интерфейсов системы

Согласно ТЗ, система имеет 4 сетевых интерфейса. Информацию об их состоянии можно посмотреть с помощью команды ifconfig или ip a:

Сначала настраиваются сетевые интерфейсы. В Ubuntu 22 для их настройки используется утилита netplan.

Данная утилита позволяет настроить сетевую конфигурацию и затем загрузить ее в систему с помощью сетевого менеджера networkd или NetworkManager.

sudo nano /etc/netplan/ecss_netplan.yaml

Все другие файлы из этого каталога обязательно нужно переместить в другое место или удалить.

В конфигурациях для каждого хоста в первую очередь мы объявляем секцию ethernets, в которой описываются существующие в системе ethernet-интерфейсы, используемые в дальнейшем. Для каждого интерфейса необходимо отключить использование динамического распределения адресов (DHCP).

Следующим разделом описываются агрегированные каналы — bonds. В зависимости от выбранного варианта включения в сеть настраивается режим резерва 1:1 (active - backup) или LACP (802.3ad).

Далее настраиваются vlan, на которых опционально определяются шлюзы для связи с внешним миром и адреса DNS-серверов, а также непосредственно IP-адреса для каждого интерфейса.

ВАЖНО

Обратите внимание, что во время редактирования netplan необходимо соблюдать правила разметки YAML:

• Обязательное наличие минимум двух пробелов перед каждой строкой (кроме network);
• Каждая подсекция дополнительно сдвигается на 2 пробела:

→  Секция                                                                   |network

→  Подсекция                                                             |_'_'bonds:

→  Подсекция описания секции bonds                    |_'_'_'_'bonded_one:

→  и т.д.                                                                       |_'_'_'_'...

• Перед знаком ":" нет пробела, после — один пробел;
• Перед знаком "-" количество пробелов такое, как будто начинается новый подраздел, после — один пробел.

Пример настройки файла ecss-netplan.yaml для варианта включения active-backup

# Netplan для хоста ecss1 программного коммутатора
# Обратите внимание на обязательное наличие минимум двух пробелов в каждой строке и секции (кроме строки секции network)

network:
  version: 2 # Версия netplan
  renderer: networkd # Исполнитель конфигураций netplan
  ethernets: # Раздел описания интерфейсов ethernet
    eth0: # Название интерфейса
      dhcp4: no # Отключаем на интерфейсах динамическое распределение IP-адреса
    eth1:
      dhcp4: no
    eth2:
      dhcp4: no
    eth3:
      dhcp4: no

  bonds: # Раздел описания связанных (bonding) интерфейсов. В имени не может быть более 15 символов!
    bond1: # Название bonding-интерфейса
      interfaces: # Секция определения связанного интерфейса
		- eth0
		- eth1
		- eth2
		- eth3
      parameters: # Раздел определения параметров связанного интерфейса
        primary-reselect-policy: failure # позволяет избежать лишних переключений
        gratuitous-arp: 5 # Способствует более быстрому переключению
        all-slaves-active: true # принимать входящие кадры на backup интерфейсах
        up-delay: 1000 # сделать задержку в одну секунду
        mode:  active-backup # Режим резервирования, один  активным, а остальные в резерве
        mii-monitor-interval: 100 # интервал мониторинга интерфейса(мс)
        primary: eth0 # Секция определения основного интерфейса
      optional: false # Определение, является ли интерфейс обязательным при старте

  vlans:
    net.10: # Интерфейс управления
        id: 10
        link: bond1
        addresses: [10.0.10.10/24]
        gateway4: 10.0.10.1 # Адрес шлюза
        nameservers:
          addresses: [10.0.10.1, 8.8.8.8] # Адреса серверов DNS
    net.20: # Интерфейс для VoIP
        id: 20
        link: bond1
        addresses: [10.0.20.10/24]

Следующие настройки bonds обязательны для сервера ECSS, чтобы схема работала верно:

mode: active-backup - задаёт режим работы, когда один из линков выбирается активным, а остальные остаются в резерве;
primary-reselect-policy: failure - указывает, что выбирать новый активный линк следует только тогда, когда текущий активный линк переходит в состоянии аварии. Это позволяет избежать лишних переключений;
gratuitous-arp: 5 - при смене активного линка в сторону коммутатора отправляются пять запросов gratuitous ARP, чтобы обновить на нём таблицу коммутации. Способствует более быстрому переключению;
all-slaves-active: true - заставляет принимать входящие кадры на backup интерфейсах. Таким образом балансировка трафика на MESе не мешает работе. Данные в сторону сервера идут со всех линков, а сервер отправляет данные только с active линка;
mii-monitor-interval: 100 - активирует мониторинг линков через интерфейс MII и указывает интервал опроса в 100мс;
up-delay: 1000 - указывает считать поднявшийся интерфейс доступным для работы не сразу, а сделать задержку в одну секунду после того, как интерфейс поднялся. Необходимо для того, чтобы избежать лишних переключений в случае, когда порт "прыгает" несколько раз из состояния "включено" в состояние "выключено" и обратно.

Так же рекомендуется проверить отсутствие в каталоге /etc/netplan/ еще каких либо файлов, если  другие файлы присутствуют , то их нужно переместить в другой каталог или удалить, в противном случае возможна некорректная настройка сетевых интерфейсов и некорректная работа SSW.

Применим установленные параметры командой:

sudo netplan apply

На серверах системы необходимо настроить параметр "hostname".

На всех серверах системы желательно указать одинаковое имя пользователя (любое, кроме ssw). Лицензия ECSS-10 привязывается к ключу eToken/ruToken и к имени компьютера (hostname), поэтому необходимо использовать стандартные значения. Системный пользователь ssw создается при инсталляции пакета ecss-user.

Если используется один сервер, рекомендуемое значение hostname — ecss1;
Другие имена хостов возможны только при согласовании проекта, это потребуется для генерации лицензий.

Указать имя хоста: ecss1 в файле /etc/hostname:

sudo nano /etc/hostname

Указать  реальный Ipadd и имя хоста (для примера 10.0.20.10 ecss1) в файле /etc/hosts:

127.0.0.1   localhost # Адрес локальной петли, используется некоторыми сервисами ecss
10.0.20.10  ecss1 # Адрес хоста

"Оптимизация" операционной системы Ubuntu

Выставить параметры ОС в режим производительности

Используем  утилиту cpufrequtils.

sudo apt install cpufrequtils

по умолчанию после инсталляции Ubuntu использует режим "ondemand" - "по запросу" (производительность CPU по запросу приложений, экономит электроэнергию , но ниже производительность):

cat /etc/init.d/cpufrequtils | grep GOVERNOR=

в выходном сообщении системы , режим работы по умолчанию после инсталляции - "ondemand" :

GOVERNOR="ondemand"

Установить режим - результативность/производительность  -  в файле /etc/init.d/cpufrequtils значение "ondemand" заменить на "performance"

sudo sed -i 's/GOVERNOR="ondemand"/GOVERNOR="performance"/g' /etc/init.d/cpufrequtils

Перезапустить утилиту:

sudo /etc/init.d/cpufrequtils restart

Затем выполнить команду:

sudo systemctl daemon-reload

Отключить SWAP

Ubuntu сервер SSW работает в реальном масштабе времени , поэтому все необходимые данные должны находится в оперативной памяти, использование  файла подкачки (swap-файл - /swap. img) может привести к увеличению времени обработки вызовов приложения SSW ECSS10 , что недопустимо. Swap - отключаем.
Выполнить последовательно три команды:

Отключение Swap:

sudo swapoff -a

Удалить файл swap.img.

sudo rm /swap.img

Закомментировать строку - /swap.img none swap sw 0 0 -   в файле /etc/fstab -

привести ее к виду # /swap.img none swap sw 0 0

либо удалить эту строчку (/swap.img none swap sw 0 0)

sudo nano /etc/fstab

# /etc/fstab: static file system information.
#
# Use 'blkid' to print the universally unique identifier for a
# device; this may be used with UUID= as a more robust way to name devices
# that works even if disks are added and removed. See fstab(5).
#
# <file system> <mount point> <type> <options> <dump> <pass>
# / was on /dev/sda2 during curtin installation
/dev/disk/by-uuid/731728e2-4d6b-499a-afea-9362fd6726b2 / ext4 defaults 0 1
# /swap.img none swap sw 0 0

Для проверки выполните команду  free -h:

free -h

Размер Swap равен 0 - то есть он выключен

free -h
              total        used        free      shared  buff/cache   available
Mem:           3,9G        110M        3,2G        820K        535M        3,5G
Swap:            0B          0B          0B

Установка часового пояса

При инсталляции Ubuntu-22 не предлагается установить часовой пояс(по умолчанию устанавливается время UTC). Его нужно установить вручную (для корректной работы системы тарификации , работ по расписанию и т.д. ), например:

sudo timedatectl set-timezone Asia/Novosibirsk

Улучшение работы высоконагруженных серверов

Улучшить работу высоконагруженных серверов можно увеличив лимит открытых файлов.

Для установки лимита открытых файлов необходимо:

Проверить текущий лимит командой:

ulimit -a

результат :

eltex@ecss1:~$ ulimit -a
core file size          (blocks, -c) 0
data seg size           (kbytes, -d) unlimited
scheduling priority             (-e) 0
file size               (blocks, -f) unlimited
pending signals                 (-i) 15515
max locked memory       (kbytes, -l) 65536
max memory size         (kbytes, -m) unlimited
open files                      (-n) 1024
pipe size            (512 bytes, -p) 8
POSIX message queues     (bytes, -q) 819200
real-time priority              (-r) 0
stack size              (kbytes, -s) 8192
cpu time               (seconds, -t) unlimited
max user processes              (-u) 15515
virtual memory          (kbytes, -v) unlimited
file locks                      (-x) unlimited

Данного лимита ( open files  1024 ) недостаточно для нормальной работы высоконагруженных серверов.

Установить лимит открытых файл для каждого пользователя:

sudo sed -i  '55i\*                soft    nproc           65536\n*                hard    nproc           131072\n*                soft    nofile          65536\n*                hard    nofile          131072\nroot             -       memlock         unlimited' /etc/security/limits.conf

ВАЖНО

Установку пакетов требуется делать НЕ из-под пользователя ssw.

Обновление программного обеспечения операционной системы

Для установки системы ECSS-10 необходимо добавить репозиторий ELTEX:

sudo sh -c "echo 'deb [arch=amd64] http://archive.eltex.org/ssw/jammy/3.14.16.1 stable main extras external' > /etc/apt/sources.list.d/eltex-ecss10-stable.list"

Далее необходимо выполнить импорт ключа командой:

sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys 33CB2B750F8BB6A5

Перед началом установки необходимо обновить ОС:

sudo apt update

Если вы видите такое сообщение системы:

W: http://archive.eltex.org/ssw/jammy/3.14/dists/unstable/InRelease: Key is stored in legacy trusted.gpg keyring (/etc/apt/trusted.gpg), see the DEPRECATION section in apt-key(8) for details.

Выполните следующую команду:

на обоих хостах

sudo cp /etc/apt/trusted.gpg /etc/apt/trusted.gpg.d

CODE

sudo apt upgrade

Установка и настройка программного обеспечения

установка пакетов deb

  ┌ версия ПО ECSS. Сейчас в заявке на сертификацию она заявлена как 3.

  | Мы её менять не будем до следующей сертификации или
  │ выпуска принципиально новой версии системы.
  │
  │     ┌ версия System Release. Общая версия для всех компонент входящих в конкретный релиз.

  |     | Меняем её централизовано, когда
  │     │ принимаем решение о выпуске нового релиза. Релизы между собой обычно не совместимы.
┌─┴┐ ┌──┴─┐
ECSS.SysRel.SubMaj.SubMin
            └──┬─┘ └──┬─┘
               │      └ версия Subsystem minor. Минорную версию подсистемы устанавливает разработчик подсистемы.

               |        Минорную версию
               │        меняем при добавлении патча. Как правило, минорные версии в рамках одной мажорной версии
               │        совместимы между собой и отличаются в рамках конкретных патчей.
               │
               └ версия Subsystem major. Мажорная версия устанавливается разработчиком подсистемы.

                 Мажорную версию подсистемы необходимо менять при внесении в подсистему существенных изменений.

Утилита установки пакетов APT анализирует версию пакета слева направо, то есть мы имеем пакет 14.14.7.7 ,
в репозитории находятся пакеты
14.14.7.8
14.14.7.9
14.14.8.1
14.14.20 -14.14.28
то при выполнении команды sudo apt install имя пакета → будет автоматически проверен и установлен пакет 14.14.28 , так как он самый последний, анализ будет выполнен по 3-й позиции  (major), анализ по 4-й (minor) выполнен не будет (аналогичным образом будет выполнятся команда sudo apt upgrade).

В случае если для конкретной ситуации требуется перейти с версии 14.14.7.7 на версию 14.14.7.9 , стандартная команда → sudo apt upgrade , нам не поможет, так как будет выбран самый новый пакет, в данной ситуации нам необходимо в явном виде указать какую версию пакета мы хотим установить, в данном примере мы должны выбрать команду → sudo apt install имя пакета=14.14.7.9 . Обычно это необходимо для тестирования определенного патча, для стандартных обновлений достаточно выбора привычной команды установки /обновления пакета

Устанавливаем все предложенные пакеты:

sudo apt install ntp ntpdate tcpdump vlan dnsmasq aptitude atop ethtool htop iotop mc minicom mtr-tiny nmap pptpd pv screen ssh tftpd vim sngrep tshark cpanminus gnuplot libgraph-easy-perl debconf-utils

Пакеты ПО которые рекомендуется установить для работы

Список обязательного сервисного программного обеспечения:

sudo apt install ntp tcpdump vlan dnsmasq

BASH

ntp	NTP-сервер
tcpdump	сниффер пакетов
vlan	управление VLAN
dnsmasq	легковесный DNS/DHCP-сервер

Список рекомендуемого диагностического и вспомогательного программного обеспечения:

sudo apt install aptitude atop ethtool htop mc screen ssh tftpd sngrep tshark gnuplot libgraph-easy-perl debconf-utils iotop ncdu

BASH

aptitude	установка программ из репозиториев, рекомендуется использовать вместо программы apt/apt-get
atop	мониторинг загрузки хоста с функцией периодического сохранения информации в файлы
ethtool	просмотр статистики сетевых интерфейсов
htop	мониторинг процессов
mc	файловый менеджер
screen	мультиплексор терминалов
ssh	сервер и клиент SSH
tftpd	TFTP-сервер
sngrep	трассировка sip
tshark	консольный аналог wireshark
gnuplot	вывод графиков статистики
libgraph-easy-perl	Perl-модуль для преобразования или рендеринга графиков (в ASCII, HTML, SVG или через Graphviz)
debconf-utils	набор утилит для работы с базой debconf
iotop	инструмент для мониторинга использования ввода-вывода (IO) на диске в реальном времени в Linux
ncdu	утилита для поиска больших директорий в системе Linux

Данное программное обеспечение не требуется для работы системы ECSS-10, однако может упростить сервисное обслуживание системы и её отдельных компонентов со стороны инженеров эксплуатации и техподдержки.

Перед началом установки пакетов ecss , нужно убедится в соответствии полосы пропускания СПД необходимым требованиям.
Для этого выполнить команду  sudo ethtool  <имя интерфейса> для всех физических интерфейсов.

Пример:

sudo ethtool net.20
Settings for net.20:
    Supported ports: [ TP ]
    Supported link modes:   10baseT/Half 10baseT/Full
                            100baseT/Half 100baseT/Full
                            1000baseT/Full
    Supported pause frame use: No
    Supports auto-negotiation: Yes
    Supported FEC modes: Not reported
    Advertised link modes:  10baseT/Half 10baseT/Full
                            100baseT/Half 100baseT/Full
                            1000baseT/Full
    Advertised pause frame use: No
    Advertised auto-negotiation: Yes
    Advertised FEC modes: Not reported
    Speed: 1000Mb/s
    Duplex: Full
    Auto-negotiation: on
    Port: Twisted Pair
    PHYAD: 0
    Transceiver: internal
    MDI-X: off (auto)
    Link detected: yes

Проверить значение  следующих параметров:
Advertised auto-negotiation: Yes
Speed: 1000Mb/s  (не менее)
Duplex: Full

Установка пакета ecss-mysql

Установка начинается с развертывания MySQL-сервера и интеграции базы данных ecss-mysql.

Перед установкой необходимо убедиться, что в системе не установлен mysql-сервер, и папка /var/lib/mysql/ пуста.
При установке mysql на отдельную, выделенную, партицию, автоматически создается директория   "/var/lib/mysql/lost+found" она будет мешать установке mysql-server.
Удалите все   содержимое директории "/var/lib/mysql/" следующей командой:

sudo rm -R /var/lib/mysql/

при появлении следующего сообщения, не обращайте внимания.

sudo rm -R /var/lib/mysql/
rm: cannot remove '/var/lib/mysql/': Device or resource busy

Это нормальное сообщение системы.

Для установки выполняем команду:

sudo apt install ecss-mysql

Настройка пакета ecss-dns-env

Перед установкой пакета ecss-mysql будет предложено настроить переменные окружения для сервисов в dnsmasq.
Настройщик предложит выбрать разделы для настройки, не выбираем ничего просто нажать Enter.

Настройка пакета ecss-mysql

При инсталляции пакета будут запрошены следующие данные:

для Elph

В случае использования в составе Элтекс решения Elph-Descktop / Elph-Mobile. И нахождения серверов Elph в подсетях отличных от подсети SSW.
Необходимо при ответе на вопрос "IP маски для прав MySQL таблиц, разделенные пробелами" добавить не только подсеть для mysql, но и IP адрес или подсеть для серверов Elph-api / Elph-chat. В случае если подсети для Elph-api и Elph-chat , необходимо указать каждую из них.
В качестве разделителя обязательно использовать "пробел"

Для примера:

Вопросы ecss-mysql	Ответы
IP маски для прав MySQL таблиц, разделенные пробелами: (IP masks for MySQL permission, separated by spaces)	127.0.0.% 192.168.1.% (необходимо ввести) или 127.0.0.% 192.168.1.248 (необходимо ввести) или 127.0.0.% 192.168.1.248 10.1.100.5 (необходимо ввести)

ВАЖНО

В случае последующей коррекции IP-адресов следует использовать команду:

sudo dpkg-reconfigure ecss-mysql

BASH

Базы данных mysql, используемых системой ECSS-10, после установки будут храниться по пути /var/lib/ecss-mysql. Проверяем наличие компонентов в указной  папке:

ll /var/lib/ecss-mysql/

Результат:

ll /var/lib/ecss-mysql/
total 44
drwxr-xr-x 2 mysql mysql 4096 дек  1 13:34 ecss_address_book
drwxr-xr-x 2 mysql mysql 4096 дек  1 13:34 ecss_audit
drwxr-xr-x 2 mysql mysql 4096 дек  1 13:34 ecss_calls_db
drwxr-xr-x 2 mysql mysql 4096 дек  1 13:34 ecss_dialer_db
drwxr-xr-x 2 mysql mysql 4096 дек  1 13:34 ecss_meeting_db
drwxr-xr-x 2 mysql mysql 4096 дек  1 13:34 ecss_numbers_db
drwxr-xr-x 2 mysql mysql 4096 дек  1 13:34 ecss_statistics
drwxr-xr-x 2 mysql mysql 4096 дек  1 13:34 ecss_subscribers
drwxr-xr-x 2 mysql mysql 4096 дек  1 13:34 ecss_system
drwxr-xr-x 2 mysql mysql 4096 дек  1 13:34 history_db
drwxr-xr-x 2 mysql mysql 4096 дек  1 13:34 web_conf

Проверяем, что сервер запущен:

systemctl status mysql

Результат:

systemctl status mysql
● mysql.service - MySQL Community Server
Loaded: loaded (/lib/systemd/system/mysql.service; enabled; vendor preset: enabled)
Drop-In: /etc/systemd/system/mysql.service.d
          └─override.conf
Active: active (running) since Thu 2019-09-26 13:36:47 +07; 23h ago
Main PID: 11642 (mysqld)
CGroup: /system.slice/mysql.service
          └─11642 /usr/sbin/mysqld --daemonize --pid-file=/run/mysqld/mysqld.pid

Попробуйте войти в базу данных MySQL под логином (<LOGIN>), с паролем (<PASSWORD>), указанным при установке (root/root):

sudo mysql -uroot -ppassword

В случае корректной установки откроется CLI MySQL-сервера.

Можно сразу посмотреть список созданных БД:

SHOW DATABASES;

Результат:

SHOW DATABASES;
+--------------------+
| Database           |
+--------------------+
| information_schema |
| ecss_address_book  |
| ecss_audit         |
| ecss_calls_db      |
| ecss_dialer_db     |
| ecss_meeting_db    |
| ecss_numbers_db    |
| ecss_statistics    |
| ecss_subscribers   |
| ecss_system        |
| history_db         |
| mysql              |
| performance_schema |
| sys                |
| web_conf           |
+--------------------+

Чтобы выйти из CLI MySQL, выполните команду "exit".

В целях безопасности логин root разрешено использовать только для входа с локального хоста.

Установка пакета ecss-node

Установка обязательного пакета ecss-node включает в себя установку и первоначальную настройку основных подсистем.

В системе уже должен быть установлен пакет ecss-mysql

Для установки пакета ecss-node выполните команду:

sudo apt install ecss-node

Во время установки пакета создается пользователь ssw, от имени которого запускаются все сервисы ecss*. Создаются необходимые каталоги, выполняется настройка DNS, идет настройка SSL-сертификатов.

На вопрос - Хотите ли вы выключить ежедневные обновления apt-пакетов - ответьте да.

Настройка сертификатов

При отсутствии особых требований к безопасности можно оставить значение  запрашиваемых параметров по умолчанию. На первом сервере нужно сгенерировать сертификат, а при установке ecss-node на втором сервере выбрать копирование с первого сервера

Скопировать с другого сервера ecss10 (ecss1) можно при условии: пользователь (с которым вы работаете) должен быть добавлен в группу ssw. Для этого, на первом ноде (с которого будете копировать сертификат (ecss1)) выполните команду sudo usermod -a -G ssw <Имя_пользователя> (для примера sudo usermod -a -G ssw support)

Если планируется установка системы в кластере, то, как правило, на первом сервере нужно сгенерировать сертификат, а при установке ecss-node на втором сервере выбрать копирование с первого сервера (подробнее см. в разделе "Настройка сертификатов ECSS-10").

При установке будут заданы вопросы по сертификатам.

Способы конфигурирования сертификатов:

Ручной (manual)

Ручной (manual)

При выборе ручного способа конфигурации сертификатов откроется окно с информацией о том, что установка может быть продолжена после помещения файлов ecss10.{pem,crt,key} в /etc/ecss/ssl. Также данное окно может открыться по достижении конца установки. Поместите необходимые файлы в требуемую директорию и начните процесс установки заново (перезапустите установку). Если все действия были выполнены верно — установка завершится, и можно будет продолжить установку системы.

Сгенерировать самоподписанный сертификат (generate)

Сгенерировать самоподписанный сертификат (generate)

При выборе данного способа будут сгенерированы следующие вопросы:

Страна (RU)
Область (Novosibirsk)
Город (Novosibirsk)
Организация (ELTEX)
Структурный узел (IMS)
Имя сертификата (ecss10)
Почта (ssw-team@eltex.loc)
Количество дней жизни сертификата
Пароль для корневого приватного ключа
Алгоритм шифрования для ключа
Сложность ключа
Сложность для параметров Диффи-Хеллмана
Дополнительные имена, за которые отвечает сертификат (на примере офиса — это ssw1.eltex.loc, ssw2.eltex.loc, ssw.eltex.loc), перечисленные через пробел (для последнего уровня можно wildcard)

Чем выше сложность ключа, тем дольше будет установка (dhparam при сложности 8192 на машине средней производительности занимает около часа). При отсутствии особых требований к безопасности можно оставить значение по умолчанию. После чего отобразится уведомление, что необходимо убрать приватный корневой ключ в безопасное место.

В систему установится  ecss10root.crt  (при копировании также пытается скачать  ecss10root.crt, либо если при ручной установке был помещён данный файл). Если уже имеются сертификаты, то никаких действий не будет произведено. В конце также проверяется валидность сертификата.

Чтобы сгенерировать новый сертификат, необходимо удалить ecss10.{pem,crt,key} и ecss10root.{crt,key} (из директории "/etc/ecss/ssl/" ), после чего сделать dpkg-reconfigure ecss-user.

В ходе инсталляции будут задаваться вопросы, необходимые для формирования конфигурационных файлов.

DNS

В ходе установки пакета ecss-node выполняется конфигурирование внутренних DNS-адресов. При установке, в зависимости от текущей конфигурации системы, может отобразиться сообщение:

See "systemctl status dnsmasq.service" and "journalctl -xe" for details.
invoke-rc.d: initscript dnsmasq, action "start" failed.
● dnsmasq.service - dnsmasq - A lightweight DHCP and caching DNS server

Такой вывод в ходе установки является нормальным и не свидетельствует о проблемах. Главное, чтобы после окончания установки ecss-node dnsmasq.service был активен.
Пример:

systemctl status dnsmasq.service
● dnsmasq.service - dnsmasq - A lightweight DHCP and caching DNS server
   Loaded: loaded (/lib/systemd/system/dnsmasq.service; enabled; vendor preset: enabled)
   Active: active (running) since Fri 2021-09-24 20:52:03 +07; 2 weeks 3 days ago
 Main PID: 10914 (dnsmasq)
    Tasks: 1 (limit: 4915)
   CGroup: /system.slice/dnsmasq.service
           └─10914 /usr/sbin/dnsmasq -x /run/dnsmasq/dnsmasq.pid -u dnsmasq -7 /etc/dnsmasq.d,.dpkg-dist,.dpkg-old,.dpkg-new --local-service --trust-anchor=.,19036,8,2,49aac11d7b6f6446702e54a1607371607a1a41

Sep 24 20:52:03 ecss1 systemd[1]: Starting dnsmasq - A lightweight DHCP and caching DNS server...
Sep 24 20:52:03 ecss1 dnsmasq[10890]: dnsmasq: syntax check OK.
Sep 24 20:52:03 ecss1 systemd[1]: Started dnsmasq - A lightweight DHCP and caching DNS server.

Проверить статус сервисов следующей командой:

systemctl is-active ecss-core ecss-pa-sip ecss-ds ecss-mediator ecss-mycelium

В случае статуса "active" продолжаем дальше, в случае статуса "inactive" выполнить команду "sudo systemctl restart ecss-<имя пакета>"

systemctl is-active ecss-core ecss-pa-sip ecss-ds ecss-mediator ecss-mycelium
active
active
active
active
active

Для просмотра информации о состоянии синхронизации c NTP, используется команда  ntpq –p . Если использовать дополнительный ключ –n, вместо имени сервера будет указан IP-адрес:

ntpq -p
     remote           refid      st t when poll reach   delay   offset  jitter
==============================================================================
*185.125.190.56  17.253.28.253    2 u   45   64    1   83.893   +0.470   2.177

Установка паспорта и лицензий

Под паспортом системы ECSS-10 понимается связь определенной инсталляции (SSW_ID) с USB-ключом. Паспорт гарантирует, что заказчик не сможет запустить больше подсистем DS с заданным SSW_ID, чем количество USB-ключей. Система без паспорта не работает.

Лицензионный ключ содержит в себе информацию о лицензионных ограничениях. Информация привязана к определенному SSW_ID. Позволяет добавлять лицензионные ограничения к определенной инсталляции системы ECSS-10. Если не добавлено ни одной лицензии, то действуют ограничения по умолчанию. Например, по умолчанию разрешено не более двух одновременных вызовов. Добавляя лицензию, можно расширить это количество до произвольных значений.

<licence> — последовательность цифр, букв и других символов без кавычек, следующая за строкой Licence: в файле лицензии.
<passport> — последовательность цифр, букв и других символов без кавычек, следующая за строкой Passport: в файле лицензии.

Если данные лицензии и паспорта будут введены корректно, то система выдаст подтверждение: ОК.

ВАЖНО

Перед началом работы проверьте наличие Token в системе.

Для проверки работы токена можно использовать приложение pkcs11-tool. Возможно проверить следующее:

Вывести общую информацию для ключа:

• для eToken:

pkcs11-tool --module /usr/lib/libeToken.so -I

Cryptoki version 2.1
Manufacturer     SafeNet, Inc.
Library          eToken PKCS#11 (ver 8.1)
Using slot 0 with a present token (0x0)

• для Рутокен:

pkcs11-tool --module /usr/lib/ecss/ecss-ds/lib/lpm_storage-<VERSION>/priv/x64/librtpkcs11ecp.so -I

Cryptoki version 2.20
Manufacturer     Aktiv Co.
Library          Rutoken ECP PKCS #11 library (ver 1.5)
Using slot 0 with a present token (0x0)

Расположение модуля для Рутокен может отличаться в зависимости от версии подсистемы DS. В общем случае файл располагается в /usr/lib/ecss/ecss-ds/lib/lpm_storage-<ВЕРСИЯ ПОДСИСТЕМЫ>/priv/x64/librtpkcs11ecp.so

Для проверки можно использовать общую команду pkcs11-tool --module $(find /usr/lib/ecss/ecss-ds/lib/ -name librtpkcs11ecp.so | head -n1) -L

Перейдите в CLI CoCon:

ssh admin@localhost -p 8023

Результат:

ssh admin@localhost -p 8023
The authenticity of host '[localhost]:8023 ([127.0.0.1]:8023)' can't be established.
RSA key fingerprint is SHA256:/reVfo2jbltLDwNpZbiLvibXBwaWJbfSChd1M7wm1nc.
This key is not known by any other names
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added '[localhost]:8023' (RSA) to the list of known hosts.
admin@localhost's password: password

Проверьте состояние системы:

/system-status
Checking...
┌─┬───────────────┬───────────────────────────┬───────────────┬────────────┬───────┐
│ │     Node      │          Release          │ Erlang nodes  │Mnesia nodes│Uptime │
├─┼───────────────┼───────────────────────────┼───────────────┼────────────┼───────┤
│ │core1@ecss1    │ecss-core-3.14.16.0.408    │core1@ecss1    │not running │27m 28s│
│ │ds1@ecss1      │ecss-ds-3.14.16.0.408      │ds1@ecss1      │ds1@ecss1   │27m 28s│
│ │md1@ecss1      │ecss-mediator-3.14.16.0.408│md1@ecss1      │md1@ecss1   │27m 28s│
│ │mycelium1@ecss1│ecss-mycelium-3.14.16.0.408│mycelium1@ecss1│not running │27m 29s│
│ │sip1@ecss1     │ecss-pa-sip-3.14.16.0.408  │sip1@ecss1     │sip1@ecss1  │27m 28s│
└─┴───────────────┴───────────────────────────┴───────────────┴────────────┴───────┘

Чтобы узлы системы смогли встать в работу, надо сконфигурировать систему указав имена хостов на которых развёрнуты ecss-сервисы.
Команда в коконе: system/clusters/set [<host1>, <host2>, ... <hostN>]. В случае кластера из 2-х хостов выполнить команду (имя хоста  ecss1 и ecss2):

/system/clusters/set [ecss1]

Выйти из CoCon (выполнить команду "exit"), перезапустить ecss сервисы командой:

sudo systemctl restart ecss-*

Перейдите в CLI CoCon:

ssh admin@localhost -p 8023
password: password

Далее необходимо загрузить паспорт и лицензии в систему:

/cluster/storage/ds1/licence/set-passport <ssw passport>

/cluster/storage/ds1/licence/add <ssw licence>

Выйдите из СoСon (exit), выполните перезагрузку подсистем ecss-mycelium и ecss-ds.

sudo systemctl restart ecss-mycelium
sudo systemctl restart ecss-ds

выполнить проверку лицензий, для этого зайти в CoCon :

ssh admin@localhost -p8023

проверить наличие лицензией:

/cluster/storage/ds1/licence/list-licence

Видим активную лицензию №1 (не ECSS DEFAULT)

/cluster/storage/ds1/licence/list-licence
┌──┬───────────────────┬────────────────┬──────┬────────────────────────────────────────────┬────────────────────┬────────────┐
│Id│Creation date(UTC) │     SSW ID     │Active│                Description                 │Expiration date(UTC)│ Time left  │
├──┼───────────────────┼────────────────┼──────┼────────────────────────────────────────────┼────────────────────┼────────────┤
│1 │31.10.2024 14:16:00│ECSS 010070     │*     │Eltex SC softswitch                         │31.12.2025 23:59:59 │112d 21h 31m│
│0 │                   │ECSS DEFAULT    │      │Default licence                             │                    │            │
└──┴───────────────────┴────────────────┴──────┴────────────────────────────────────────────┴────────────────────┴────────────┘

в случае если  получили такую ошибку :

проверить имя хоста, командой cat /etc/hostname

в случае имени хоста отличного от ecss1  заменить на ecss1, выполнив команду sudo nano /etc/hostname

Выйти из CoCon ("exit").

Так же требуется выполнить конфигурацию для Sip адаптера , выполнив следующую команду:

sudo systemctl edit ecss-pa-sip.service

Добавить в конфигурационный файл следующие данные:

[Service]
LimitNOFILE=65536

Вставить эти две строчки необходимо в определенное место, (начиная с Ubuntu 22.04.2  есть несколько важных моментов. Файл, который открывается, полностью закомментирован, но первые несколько строк выглядят так (см рисунок ниже). Любые вносимые вами правки должны быть между этими двумя блоками комментариев.)

Перезагрузите конфигурацию

sudo systemctl daemon-reload

Актуализировать конфигурационный файл, выполнив перезагрузку сервера:

sudo systemctl restart ecss-mycelium ecss-ds ecss-core ecss-pa-sip ecss-mediator

Установка пакетов ecss-restf,   ecss-web-conf

Далее устанавливаются пакеты ecss-restf  затем ecss-media-server, ecss-media-resources, , ecss-web-conf и другие в любом порядке:

ecss-restfs

sudo apt install ecss-restfs

Установка ecss-restfs.

При его установке будет предложено настроить конфигурацию при помощи вопросов: , также инсталлятор предложит установить и настроить пакет Text2speech от Yandex.

после установки пакета ecss-restfs проверьте наличие wav файлов автоинформатора в директории /var/lib/ecss/restfs/system/sounds/ командой :

ll /var/lib/ecss/restfs/system/sounds/

наличие порядка 140 wav файлов в указной выше директории говорит о корректности установки пакета ecss-restfs

Отсутствия wav файлов в указной выше директории, говорит о проблеме при установки пакета ecss-restfs. Для ее решения выполните команду:

sudo apt --fix-broken install

CODE

и повторите команду проверки:

ll /var/lib/ecss/restfs/system/sounds/

CODE

осталось проверить доступность этих файлов извне, для этой проверки выполним  команду:
wget http://ecss1:9990/system/sounds/ai_you.wav

wget http://ecss1:9990/system/sounds/ai_you.wav
--2023-12-18 17:43:29--  http://ecss1:9990/system/sounds/ai_you.wav
Resolving ecss1 (ecss1)... 127.0.1.1, 10.0.10.11
Connecting to ecss1 (ecss1)|127.0.1.1|:9990... connected.
HTTP request sent, awaiting response... 200 OK
Length: 11670 (11K) [audio/x-wav]
Saving to: ‘ai_you.wav’

ai_you.wav                                  100%[========================================================================================>]  11,40K  --.-KB/s    in 0s

2023-12-18 17:43:29 (301 MB/s) - ‘ai_you.wav’ saved [11670/11670]

проверочный файл можно удалить

rm ai_you.wav

ecss-media-server

sudo apt install ecss-media-server

Для медиасервера (ecss-media-server/MSR) возможно начальное конфигурирование с записью параметров в файл конфигурации,
для этого нужно провести конфигурацию  transport bind-addr,mcc bind-addres:

После формирования конфигураций по умолчанию переходим в директорию, в которой находятся конфигурации и производим их проверку:

cd /etc/ecss/ecss-media-server/

cat config.xml

cat conf.d/default.xml

Внутри лежит конфигурация для msr: config.xml, в директории conf.d лежит конфигурация default.xml.

По своей сути default.xml — это дополнение config.xml, которое определяет секцию аккаунтов. Это сделано для того, чтобы после обновлений пакета данная конфигурация оставалась неизменной. Вид config.xml представлен здесь: файл конфигурации.

<?xml version="1.0" encoding="utf-8"?>
<config date="17:33:44 01.12.2023">
<general log-level="3" log-rotate="yes" max-calls="8192" max-in-group="512" load-sensor="media" load-delta="10" calls-delta="100" spool-dir-size="100M" log-name="msr.log" log-path="/var/log/ecss/media-server" use-srtp="disabled" enable-ice-transport="no" ice-update="no" aggressive-ice="yes" stun-server="" suspicious-mode="no"/>
<transport bind-addr="10.0.20.10" port="5040" transport="udp+tcp"/>
<!-- By default configured public TURN-server -->
<turn-server use-turn="no" host="numb.viagenie.ca" user="webrtc@live.com" password="muazkh"/>
<media mixer-clock-rate="8000" use-vad="no" cng-level="0" jb-size="60" rtcp-timeout="0" rtp-timeout="350" udp-src-check="no" cn-multiplier="3" port-start="12000" port-range="2048" tias-in-sdp="no" thread-cnt="2" vid-enc-threads="2" vid-dec-threads="2" video-conf-layout="evenly" keyframe-interval="1000" vid-decode-delay="100" silence-threshold="-30" dtmf-flash-disable="no" video-dscp="0" other-dscp="0" dummy-video-src="/usr/share/ecss-media-server/video/dummy_video.yuv" video-enc-width="640" video-enc-height="360" finalsilence="1000" rtcp-stat-dump="yes" silent-codec-switch="yes"/>
<codec pcma="1" pcmu="2" ilbc="0" gsm="0" g722="3" g729="0" speex="0" l16="0" g7221="0" opus="0" h264="1" h263-1998="2" t38="1" tel-event-pt="0"/>
<accounts>
<!-- <dynamic msr_name="msr.name"
realm="sip:10.0.20.10:5000"
dtmf_mode="rfc+inband+info"
auth_name="user"
auth_password="password" /> -->
</accounts>
<pbyte>
<mcc bind-addr="10.0.20.10" port="5700"/>
</pbyte>
<conf_dir path="/etc/ecss/ecss-media-server/conf.d"/>
<rtp>
<auto addr-v4=""/>
</rtp>
</config>

по умолчанию , после инсталляции ECSS-10 активизирует только кодеки - pcma, pcmu, g722, h264, h263-1998, t38. Остальные имеют статус =0 = выкл. Если хотите активизировать остальные кодеки, в редакторе nano измените приоритет с 0 на цифру приоритета (уровень приоритета не должен повторятся для сервиса audio/video/fax)
sudo nano /etc/ecss/ecss-media-server/config.xml

чтобы активизировать все кодеки
строчку  -
<codec pcma="1" pcmu="2" ilbc="0" gsm="0" g722="3" g729="0" speex="0" l16="0" g7221="0" opus="0" h264="1" h263-1998="2" t38="1" tel-event-pt="0"/>
привести к виду -
<codec pcma="1" pcmu="2" ilbc="6" gsm="4" g722="3" g729="5" speex="7" l16="8" g7221="9" opus="10" h264="1" h263-1998="2" t38="1" tel-event-pt="0"/>

Недопустимо указывать у разных кодеков одинаковый приоритет, для примера g722="5" g729="5". В этом случае они будут работать не корректно/игнорироваться.
За исключением "0" - выключено.

Рассмотрим секцию аккаунтов (файл default.xml):

cat /etc/ecss/ecss-media-server/conf.d/default.xml

Проверить на корректность данных.

<?xml version="1.0"?>
<config>
      <accounts>
          <dynamic msr_name="msr.ecss1" realm="sip:10.0.20.10:5000" dtmf_mode="rfc+inband+info" auth_name="user" auth_password="password">
            <via dynamic-ifaces="no">
               <iface name="net.20" ip="10.0.20.10"/>
            </via>
          </dynamic>
      </accounts>
</config>

В ней указаны текущие настройки, согласно которым происходит регистрация msr на core.

Основными параметрами здесь являются: msr_name и realm:

• msr_name — параметр, определяющий название msr. (рекомендуется задавать название msr. и к какому хосту он принадлежит, например msr.ecss1);
• realm — определяет адрес для регистрации на ядре. Точка входа по умолчанию: порт 5000, адрес: 127.0.0.1.

ecss-web-conf

sudo apt install ecss-web-conf

При его установке будет предложено настроить конфигурацию при помощи вопросов:

проверьте возможность подключение к web интерфейсу http://10.0.20.10,  пользователь/пароль - admin/password, в настоящий момент не все функции будут доступны, но web интерфейс должен быть рабочий и логин успешный.

Настройка snpmd

Настройка SNMP описана здесь.

Настройка безопасности. SSH

Выполните настройку сервера SSH:

sudo nano /etc/ssh/sshd_config

Укажите в конфигурационном файле порт и адрес, по которому можно обратиться к серверу:

Перезапустите ssh:

sudo systemctl restart ssh.service

Добавление медиа-ресурсов в интерфейсе командной строки (CLI)

Перейдите в CLI CoCon:

ssh admin@localhost -p 8023

Медиаресурс — это описание параметров медиасервера, необходимых для работы с ним.

Для возможности использования медиаресурса и установления соединений , необходимо выполнить активизацию  в команде создания медиаресурса -  /system/media/resource/declare (параметр "is active"=true) или  /system/media/resource/set  (параметр "active"=true), если при создании активизация не была выполнена. Так же можно выполнить активизацию через веб интерфейс , приложение -  сетевые окончания MSR (MSR-registrars).

Пример:

/system/media/resource/declare core1@ecss1 contact net.20@msr.ecss1 default local true

Результат:

/system/media/resource/declare core1@ecss1 contact net.20@msr.ecss1 default local true
  Declared media resources
┌─────────────┬───────────────────────┬────────┬─────────┬───────┐
│    Node     │        Contact        │ Active │   Zone  │  Site │
├─────────────┼───────────────────────┼────────┼─────────┼───────┤
│ core1@ecss1 │ net.20@msr.ecss1      │ true   │ default │ local │
└─────────────┴───────────────────────┴────────┴─────────┴───────┘

Пример:

/system/media/resource/info core1@ecss1 net.20@msr.ecss1
  Media resource specific for node core1@ecss1:
┌─┬─────────────────┬─────────────────────┐
│F│    Parameter    │        Value        │
├─┼─────────────────┼─────────────────────┤
│r│ Contact         │ net.20@msr.ecss1    │
│r│ Status          │ registered          │
│r│ Cc-status       │ connected           │
│r│ Cc-status uptime│ 00:56:35            │
│r│ Cc-id           │ 54faa9              │
│r│ Address         │ 10.0.20.10:5700     │
│r│ Register time   │ 2025/01/22 09:53:22 │
│r│ Expired         │ 142                 │
│r│ Iface           │ net.20(10.0.20.10)  │
│ │ Active          │ true                │
│ │ Zone            │ default             │
│ │ Site            │ local               │
│r│ MSR version     │ 3.14.16.0.95        │
│r│ MSR load        │ 0                   │
│r│ MSR perf coef   │ 1.0                 │
└─┴─────────────────┴─────────────────────┘

Legend:
Column F - means Flag, values r - flag for readonly parameter

Пример:

/system/media/resource/list all
  All media resource selected list specific:
┌─────────────┬───────────┬──────────────┬───────────┬──────┬────────┬───────────┬───────────┬─────────────────┬────────┬────────────┬────────┬─────────┬───────┬──────────────────┬────────────┬─────────┐
│    Node     │    MSR    │     MSR      │    MSR    │ MSR  │ Cc-id  │ Cc-status │ Cc-uptime │   Cc-address    │ Iface  │   Iface    │ Active │  Zone   │ Site  │     Contact      │   Status   │ Expired │
│             │           │   version    │ perf coef │ load │        │           │           │                 │  name  │    addr    │        │         │       │                  │            │         │
├─────────────┼───────────┼──────────────┼───────────┼──────┼────────┼───────────┼───────────┼─────────────────┼────────┼────────────┼────────┼─────────┼───────┼──────────────────┼────────────┼─────────┤
│ core1@ecss1 │ msr.ecss1 │ 3.14.16.0.95 │       1.0 │    0 │ 54faa9 │ connected │ 00:54:48  │ 10.0.20.10:5700 │ net.20 │ 10.0.20.10 │ true   │ default │ local │ net.20@msr.ecss1 │ registered │     129 │
└─────────────┴───────────┴──────────────┴───────────┴──────┴────────┴───────────┴───────────┴─────────────────┴────────┴────────────┴────────┴─────────┴───────┴──────────────────┴────────────┴─────────┘

Добавление управления регистратором для MSR медиа менеджера в интерфейсе командной строки (CLI) CoCon

/system/media/registrar/ - команды управления регистратором для MSR медиа менеджера

Где

/system/media/registrar/set common registration-timeout 60
Common parameter registration-timeout set to 60.

Пример:

Установить ipадрес для приема соединений от медиасервера:

/system/media/registrar/set private core1@ecss1 listen-ip 10.0.20.10

Результат:

/system/media/registrar/set private core1@ecss1 listen-ip 10.0.20.10
Private parameter listen-ip set to 10.0.20.10 at node core1@ecss1.

Пример:

/system/media/registrar/info
 Common parameters:
┌───────────────────────────┬───────┐
│         Parameter         │ Value │
├───────────────────────────┼───────┤
│ registration-timeout, sec │   180 │
└───────────────────────────┴───────┘
 Private parameters:
┌─────────────┬─────────┬───────────┬────────────┬─────────────┐
│    Node     │ Status  │ Is-active │ Listen-ip  │ Listen-port │
├─────────────┼─────────┼───────────┼────────────┼─────────────┤
│ core1@ecss1 │ active  │ true      │ 10.0.20.10 │        5000 │
└─────────────┴─────────┴───────────┴────────────┴─────────────┘

Также есть возможность добавить медиа-ресурсы через приложение web-конфигуратора — сетевые окончания MSR (MSR-registrars).

После того как все сервисы будут запущены, ноды какое-то время будут устанавливать связь. Как только все ноды загрузятся , при выполнении запроса system-status, последует вывод следующей информации:

/system-status
Checking...
┌─┬───────────────┬───────────────────────────┬────────────────┬──────────────┬──────┐
│ │     Node      │          Release          │  Erlang nodes  │ Mnesia nodes │Uptime│
├─┼───────────────┼───────────────────────────┼────────────────┼──────────────┼──────┤
│ │core1@ecss1    │ecss-core-3.14.16.0.408    │core1@ecss1     │not running   │1h 23m│
│ │ds1@ecss1      │ecss-ds-3.14.16.0.408      │ds1@ecss1       │ds1@ecss1     │1h 23m│
│ │md1@ecss1      │ecss-mediator-3.14.16.0.408│md1@ecss1       │md1@ecss1     │1h 23m│
│ │mycelium1@ecss1│ecss-mycelium-3.14.16.0.408│mycelium1@ecss1 │not running   │1h 23m│
│ │sip1@ecss1     │ecss-pa-sip-3.14.16.0.408  │sip1@ecss1      │sip1@ecss1    │1h 23m│
└─┴───────────────┴───────────────────────────┴────────────────┴──────────────┴──────┘

All services are started.

  Active media resource selected list specific:
┌─────────────┬───────────┬──────────────┬───────────┬───────────┐
│    Node     │    MSR    │     MSR      │ Cc-status │ Cc-uptime │
│             │           │   version    │           │           │
├─────────────┼───────────┼──────────────┼───────────┼───────────┤
│ core1@ecss1 │ msr.ecss1 │ 3.14.16.0.95 │ connected │ 00:04:15  │
└─────────────┴───────────┴──────────────┴───────────┴───────────┘

В примере выше видно, что ноды стартовали и MSR зарегистрировался на ноде ecss-core.

Создание и настройка группы SIP-IP-адресов (IP-set)

Произведите настройку адаптера SIP согласно ТЗ:

/cluster/adapter/sip1/sip/network/set ip_set test_set node-ip node = sip1@ecss1 ip = 10.0.20.10

/cluster/adapter/sip1/sip/network/set ip_set test_set listen-ports list = [5060]

Результат:

/cluster/adapter/sip1/sip/network/set ip_set test_set node-ip node = sip1@ecss1 ip = 10.0.20.10

Property "ip_set" successfully changed from:

        to
test_set: no ports set
test_set: sip1@ecss1 10.0.20.10
test_set: dscp 0.

/cluster/adapter/sip1/sip/network/set ip_set test_set listen-ports list = [5060]
Property "ip_set" successfully changed from:
test_set: no ports set
test_set: sip1@ecss1 10.0.20.10
test_set: dscp 0
        to
test_set: 5060
test_set: sip1@ecss1 10.0.20.10
test_set: dscp 0

Создание Домена и подключение IP-set

Создайте Домен (виртуальную АТС) и присвойте ему созданную выше группу (IP-set) настроек SIP-адаптера:

/domain/declare test_domain --add-domain-admin-privileges --add-domain-user-privileges

/domain/test_domain/sip/network/set ip_set [test_set]

Результат:

/domain/declare test_domain --add-domain-admin-privileges --add-domain-user-privileges
New domain test_domain is declared

/domain/test_domain/sip/network/set ip_set [test_set]
Property "ip_set" successfully changed from:
[]
 to
["test_set"].

Добавление услуг

Установка всех услуг указных в лицензии:

/cluster/storage/ds1/ss/install ds1@ecss1 ss_*

Результат:

/cluster/storage/ds1/ss/install ds1@ecss1 ss_*
Successfully installed: /var/lib/ecss/ss/ss_dnd.xml
Successfully installed: /var/lib/ecss/ss/ss_clir.xml
...
Successfully installed: /var/lib/ecss/ss/ss_chunt.xml

После установки в систему различных видов услуг администратор системы должен открыть доступ на управление услугами оператору Домена (виртуальной АТС). Для этого использовать команду:

Разрешения оператору Домена (виртуальной АТС) "test_domain" управлять  всеми услугами :

/cluster/storage/ds1/ss/access-list add test_domain *

Результат:

/cluster/storage/ds1/ss/access-list add test_domain *
Supplementary services successfully added in the domain test_domain.

Для возможности применения пакета услуг у абонентов сразу после создания, необходимо настроить политику применения лицензионных пакетов услуг (детальную информацию вы можете посмотреть здесь )

Создать политику применения лицензии с именем -"new_sub"

/domain/test_domain/ss/licence/politics/declare new_sub "Задаются при создании абонента"

Результат:

/domain/test_domain/ss/licence/politics/declare new_sub "Задаются при создании абонента"
Licence politic new_sub successfully declared.

Задать имя пакета услуг дополнительных сервисов, для этого использовать следующие команды :

/cluster/storage/ds1/licence/show-licence 1

нас интересует следующая информация :

/cluster/storage/ds1/licence/show-licence 1
SSW ID                                                < Имя SSW ID >
Description                                           Лицензия для тестирования 3.16 Локация 2.

. . .

Supplementary Services licence package(s)
 name                                                 'ECSS-FULL+'
 limit                                                600000
 description                                          "Весь пакет услуг"
 SS list                                              [1,2,3,4,5]

. . .

имя пакета услуг в  примере "ECSS-FULL+".
Добавить в созданную политику пакет лицензионных услуг с именем "ECSS-FULL+", именно так он описан в лицензии:

/domain/test_domain/ss/licence/politics/package-add new_sub ECSS-FULL+

Результат:

/domain/test_domain/ss/licence/politics/package-add new_sub ECSS-FULL+
Licence packages ["ECSS-FULL+"] successfully added to politic new_sub.

Пакет  добавлен, но в настоящий момент политика не активна (не может быть применена к абоненту).  Для активации политики new_sub выполнить следующую команду:

domain/test_domain/ss/licence/politics/activate new_sub

Результат:

/domain/test_domain/ss/licence/politics/activate new_sub
Licence politic new_sub successfully activated.

Теперь при создании абонентов можем использовать дополнительные услуги.

После создания домена настраиваем:

• маршрутизацию;
• пользователей;
• абонентов;
• транки.
