Работы по радиопланированию и настройке

Работы по радиопланированию и настройке рекомендуется проводить в 4 этапа:

1. Выбор количества точек доступа и разделение зоны покрытия на соты;
2. Выбор расположения точек доступа;
3. Выбор частотных каналов;
4. Проверка уровней сигналов и дополнительная настройка после установки оборудования;

Выбор количества точек доступа и разделение зоны покрытия на соты

Оптимальное количество точек доступа зависит от площади зоны покрытия и типа препятствий (бетонные/кирпичные стены, перегородки и т. д.). Для офисного помещения (кирпичные и гипсокартонные стены) можно принять 1 точку доступа как оптимальное количество на 300м².

Зона покрытия разбивается на соты таким образом, чтобы:

• Обеспечить высокий уровень сигнала во всех точках соты (в пределах соты не должно быть сильно удаленных точек, закрытых толстыми стенами).
• По возможности изолировать соты друг от друга за счет стен и перегородок.

Выбор расположения точек доступа

Каждая точка доступа располагается примерно в центре соты таким образом, чтобы внутри соты уровень был максимальным, а за пределами соты — как можно более низким.

Для визуализации уровня сигнала удобно использовать программу Tamograph.

1. Загрузите в программу Tamograph план помещения.
2. Откалибруйте план помещения (укажите на карте известное расстояние).
3. Нарисуйте стены помещения поверх рисунка плана помещения.
4. Моделирование не дает точных численных результатов, но показывает качественную картину распределения уровня сигнала в помещении. Поэтому в качестве модели точки доступа можно использовать шаблон по умолчанию «Типичная двухдиапазонная 802.11ac» без использования детальных настроек.
5. Включите визуализацию «Уровень сигнала». Выберете оптимальное местоположение каждой точки доступа таким образом, чтобы в пределах соты уровень сигнала был по возможности не ниже -65-70dBm, а за пределами соты как можно меньше.

Выбор частотных каналов

В диапазоне 2.4 ГГц используются 3 неперекрывающихся канала шириной 20 MHz: ch1, 6, 11 (2412, 2437, 2462 MHz). Не рекомендуется использование перекрывающихся каналов или каналов шириной 40 MHz. Также не рекомендуется использовать неперекрывающиеся каналы Ch1, 5, 9, 13, т.к. многие клиенты Wi-Fi не поддерживают канал 13 (разрешенный в России).

В диапазоне 5 ГГц используются 16 неперекрывающихся каналов шириной 20 MHz. Не рекомендуется использовать в 5 ГГц каналы Ch100-128, 165 (для совместимости с большим парком клиентских устройств).

При выборе канала необходимо просканировать эфир на наличие сторонних точек доступа и выбрать каналы так, чтобы минимизировать помехи от сторонних точек. Сканирование можно выполнить либо клиентским устройством (на Android с помощью утилит InSSIDer, WiFiAnalyzer и т. д., на iPhone — с помощью Airport), либо с помощью функции сканирования на точке доступа (WEB-интерфейс → Status → Rogue AP Detection).

Проверка уровней сигналов и дополнительная настройка после установки оборудования

Точки доступа Enterprise  устанавливаются горизонтально на потолке.

После установки и настройки оборудования рекомендуется проверить уровни сигнала при помощи двухдиапазонного клиентского устройства Wi-Fi и (при необходимости) провести дополнительную настройку. В качестве клиента Wi-Fi для проверки лучше всего использовать смартфон с поддержкой 5 ГГц Wi-Fi.

При сканировании на точке доступа (Rogue AP Detection) уровень от соседних точек доступа не должен превышать пороги:

• Не более -85 дБм для соседней точки, работающей на том же канале;
• Не более -55 дБм для соседней точки, работающей на смежном канале (например, Ch1 и Ch6 или Ch40 и Ch44).

При превышении порогов нужно увеличить расстояние между точками и/или уменьшить мощность передатчика на них.

Для установки оптимального значения мощности на точке доступа измеряется минимальный уровень сигнала в соте (граница соты). Оптимальный уровень сигнала для обоих диапазонов (2.4 и 5 ГГц) на границе соты: от -65 до - 67 дБм. Если уровень ниже, требуется увеличить мощность передатчика, если выше — уменьшить. Также стоит учитывать, что сигнал 5 ГГц при прохождении через препятствия затухает сильнее, чем 2.4 ГГц, поэтому оптимальная выходная мощность передатчика 2.4 ГГц обычно меньше, чем 5 ГГц.

Пример

Рассмотрим каждый из пунктов на примере помещения, план которого приведен на рисунке 1.

Рисунок 1 — План помещения

Пример выбора количества точек доступа и разделения зоны покрытия на соты

Площадь зоны покрытия около 1000 м², значит оптимальное количество — 3–4 точки доступа. С учетом планировки удобнее разделить зону покрытия на 4 соты. Пример разделения зоны покрытия представлен на рисунке 2.

Рисунок 2 — Разделение зоны покрытия на 4 соты

Пример выбора расположения точек доступа

При расположении точек доступа нужно учитывать, что пользователи находятся по большей части в комнатах 501–511. Т. е. зоны с более низким уровнем сигнала в соте должны попадать на коридор, а не на комнаты 501–511. Пример расположения ТД приведен на рисунках 3–6.

Рисунок 3 — Расположение точки доступа AP1

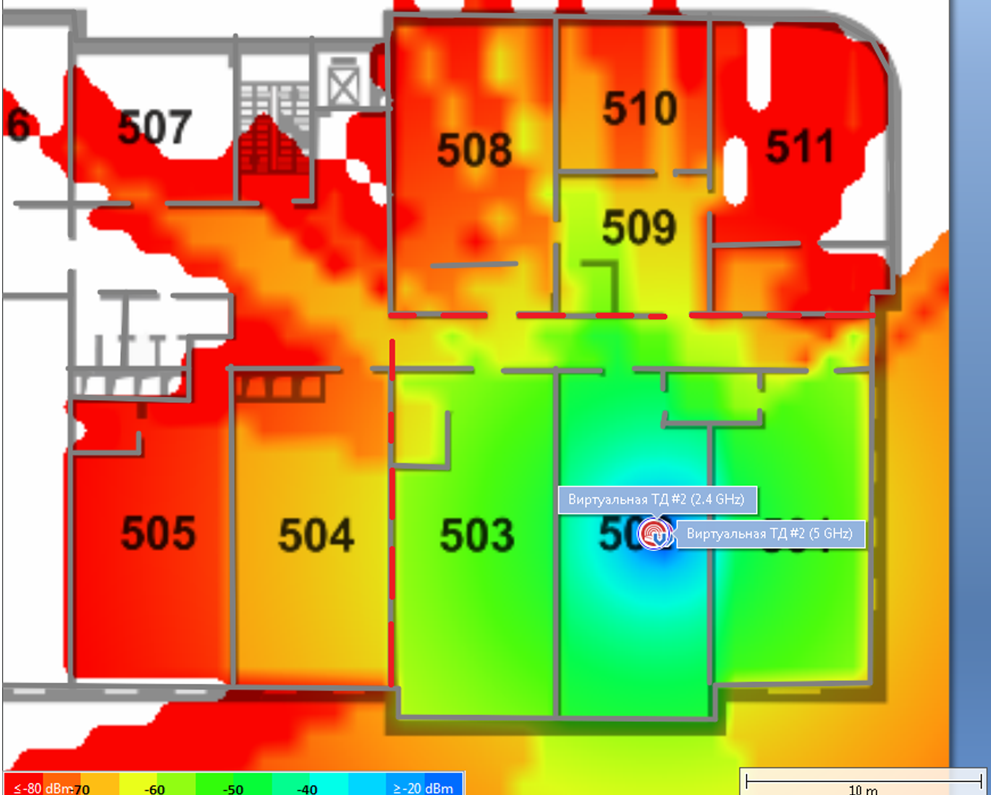

Рисунок 4 — Расположение точки доступа AP2

Рисунок 5 — Расположение точки доступа AP3

Рисунок 6 — Расположение точки доступа AP4

Пример выбора частотных каналов

Выбор частотных каналов проведем с учетом того, что в радиусе действия точек AP3 и AP4 находится сторонняя точка доступа, которая в диапазоне 2.4 ГГц работает на канале Ch6, а в диапазоне 5 ГГц — на канале Ch36 (рисунок 7). В таком случае каналы Ch6 и Ch36 не должны использоваться для AP3, AP4.

• Пример распределения частотных каналов для диапазона 2.4 ГГц: AP1 — Ch1, AP2 — Ch6, AP3 — Ch1, AP4 — Ch11.
• Пример распределения частотных каналов для диапазона 5 ГГц: AP1 — Ch44, AP2 — Ch36, AP3 — Ch40, AP4 — Ch48.

Рисунок 7 — Выбор каналов с учетом сторонней точки

Пример проверки уровней сигналов и дополнительной настройки после установки оборудования

После установки оборудования была проведена проверка уровней сигнала на границе сот для каждой из четырех ТД. В ходе проверки были определены оптимальные мощности передатчика, которые приведены в таблице 1.

 Таблица 1 — Оптимальные мощности, определенные по уровню сигнала на границе соты

Рисунок 8 — Точки измерения на границе соты

Так как в каждой соте отсутствуют зоны с низким уровнем сигнала <-80 дБм, рекомендуется отключить модуляции, рассчитанные на низкий уровень сигнал/шум. Для приведенного примера в диапазоне 2.4 ГГц отключаются модуляции 802.11b: 1, 2, 5.5, 11 Mbps (WEB-интерфейс → Manage → Radio → Legacy_Rate_Sets): это уменьшит взаимные помехи между этажами (рисунок 9).

Рисунок 9 — Установка Supported Legacy Rates в 2.4 ГГц (отключение 802.11b)
