Общая информация

Функционал стекирования потоков ОКС-7 предполагает возможность стекирования нескольких устройств SMG с целью пропуска более 16 потоков Е1 (до 64*16) с сигнализацией ОКС-7 и одним кодом пункта сигнализации, с организацией от 1 до 16 сигнальных линков ОКС-7 Е1 на одну группу линий ОКС-7 (линксет).

Нетлинк – одно сетевое соединение между двумя устройствами. Используется в стекировании SS7 для передачи сигнального трафика от устройства с D-каналом к устройству без такового.
Все локальные линксеты, настроенные на устройствах, объединяются в один "виртуальный" линксет относительно оконечного или встречного устройств. Поэтому основные параметры ОКС-7 на них должны совпадать, кроме уникальной нумерации потока и каналов.

Нетлинк работает в двух ролях – клиент и сервер:

  • Нетлинк-клиент (mode «Client») – получение сигнальной информации от сервера. Он же ведомый/слейв.
  • Нетлинк-сервер (mode «Listen» – ожидание входящего соединения, занимающее один «слот» нетлинка и mode «Server» – соединение сервер-клиент) – интерфейсы для подключения и передачи сигнальной информации клиенту. Он же ведущий/мастер.

В одном линксете устройство может быть одновременно как клиентом, так и сервером. Каждый включённый сервер занимает как минимум одно нетлинк-соединение на устройстве. На каждом линксете одного устройства может быть только один сервер. Для работы нетлинк-сервера в линксете устройства должны быть настроены рабочие D-каналы.

Особенности (ограничения) текущей реализации

  • Соединение одновременно не более чем с 64 устройствами.
  • Соединение не более чем с 4 ведущими устройствами на каждый из 16 линксетов (групп потоков ОКС-7).
  • Нет возможности управлять стеком как единым устройством (управление через веб отдельно на каждом устройстве).
  • Мониторинг активных нетлинков только в режиме CLI.
  • Отсутствует распределение вызовов между устройствами, в случае занятости всех CIC на одном из устройств (на данный момент подразумевается, что распределять вызовы может АТС).

Условные схемы возможных конфигураций
Условные обозначения:

АТС

Шлюз

Линксет

SIP-транк

Нетлинк

Поток E1

Поток E1 с активным D-каналом

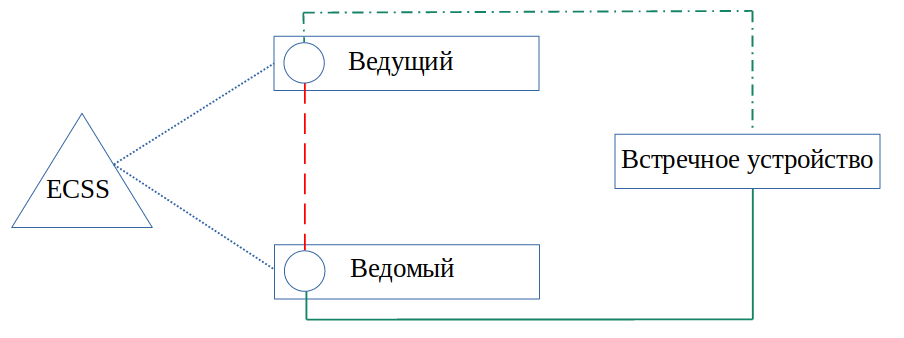

Неполная связность

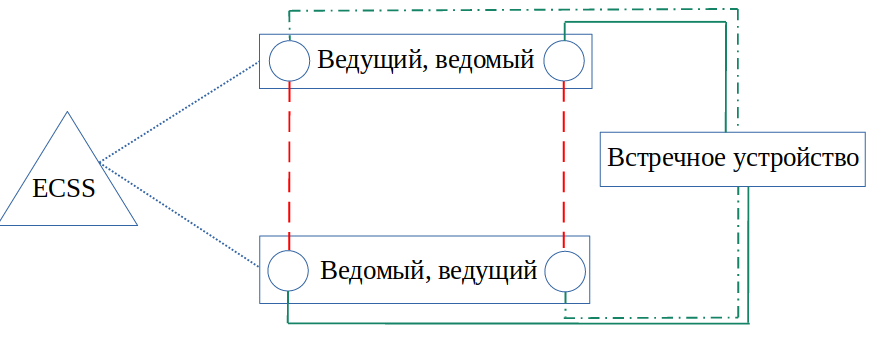

Полная связность, одно встречное устройство

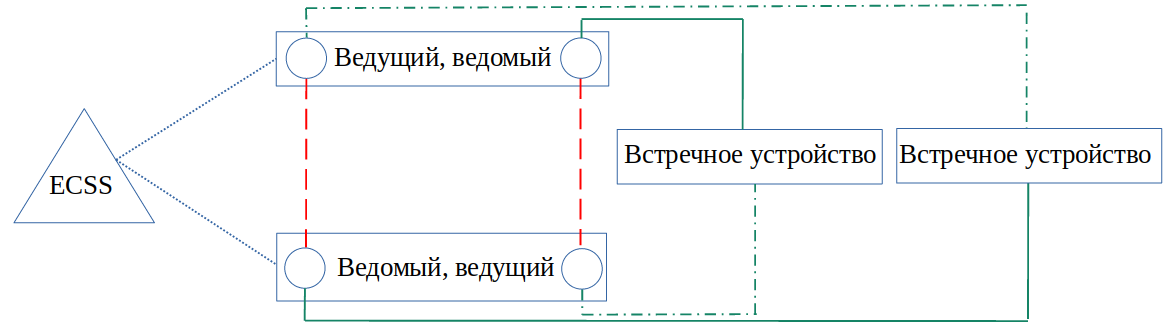

Полная связность, пара встречных устройств


Возможны различные конфигурации нетлинков в рамках одного или нескольких линксетов. Для работы устройства в режиме ведущего необходимо наличие лицензии SMG-SS7-NETLINK-MASTER. Для работы устройства в режиме ведомого необходимо наличие лицензии SMG-SS7-NETLINK-SLAVE либо SMG-SS7-NETLINK-MASTER.

Описание настройки и принципа взаимодействия устройств SMG в стеке

1. Каждое устройство имеет свой IP-адрес для работы по протоколу SIP и взаимодействию с другими устройствами.

2. Для схемы с неполной связностью одно из устройств является ведущим, остальные – ведомыми.

3. На ведущем устройстве настраивается:

3.1. группа линий ОКС-7;

3.2. идентификатор сети в группе линий ОКС-7;

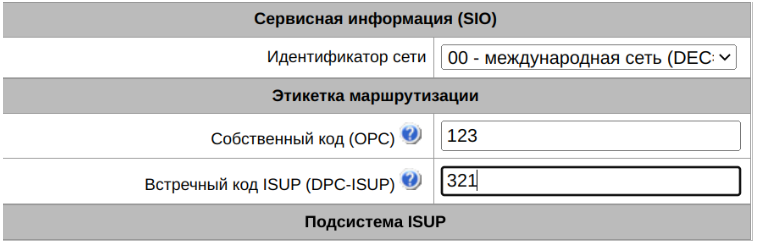

3.3. коды пунктов сигнализации OPC/DPC:

3.4. сетевой линк (netlink) ОКС-7 в режиме ведущего (локальный интерфейс и порт), для подключения ведомых устройств:

3.5. потоки Е1 для связи с сетью ОКС-7;

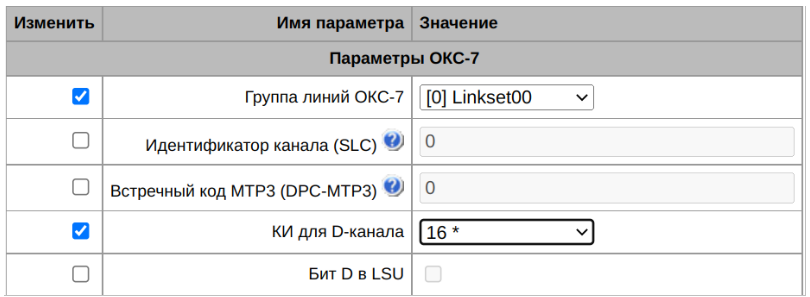

3.6. сигнальные линки ОКС-7 Е1:

Для ведущего устройства обязательно наличие хотя бы одного сигнального линка.

Если на ведомом устройстве сконфигурирован D-канал, то встречное устройство может выбрать его как приоритетный и игнорировать сигнальную информацию, поступающую по потокам ведущего устройства,  из-за чего могут игнорироваться CIC ведущего устройства и не использоваться при вызовах.

Для исправления этой ситуации следует использовать схемы с полной связанностью. В таком случае, независимо от выбранного встречным устройством D-канала, по всем сигнальным линкам будет передаваться полная информация обо всех потоках в линксете.

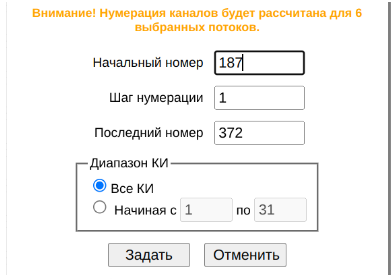

3.7. нумерация CIC от 0 до 4096 (от 0 до 15 потоков Е1):

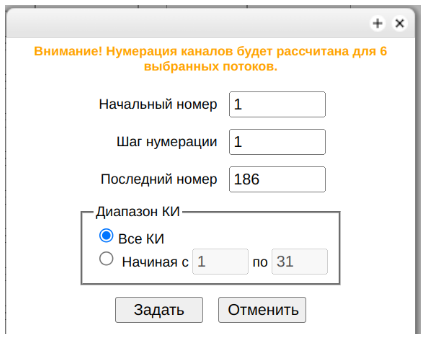

Группами потоков удобнее управлять, выделяя сразу несколько потоков, которые планируется привязать к группе. В том числе нумерацию CIC можно задавать сразу для всей группы потоков.

В результате выполненных шагов ведущее устройство начнёт принимать соединения на указанных в пункте 3.4 интерфейсе и порту. Проверить это можно следующим образом: подключиться к интерфейсу командной строки CLI, затем перейти в отладочный режим командой tracemode и ввести команду ss7netlink.

Пример вывода в консоль команды ss7netlink, выполненной на ведущем устройстве:

4. На ведомых устройствах настраивается:

4.1. группа линий ОКС-7;

4.2. идентификатор сети в группе линий ОКС-7;

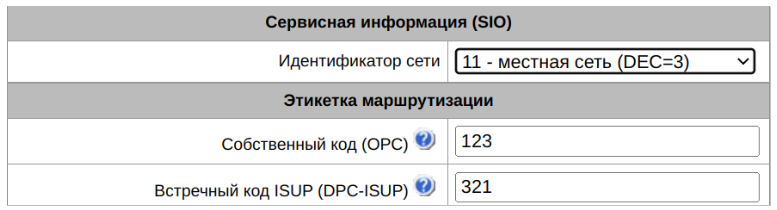

4.3. коды пунктов сигнализации OPC/DPC:

Указанные параметры для всех ведомых устройств не должны отличаться от аналогичных, настроенных на ведущем устройстве.

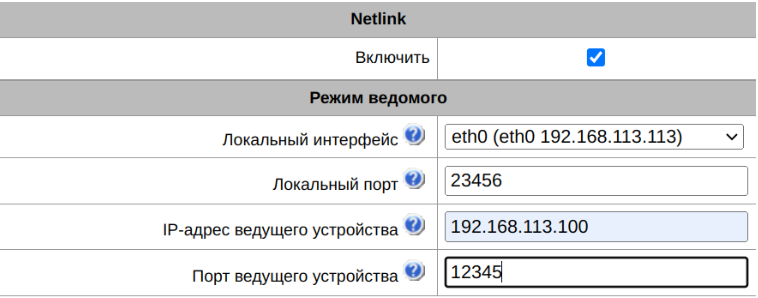

4.4. сетевой линк (netlink) ОКС-7 в режиме ведомого: локальный интерфейс и порт а также IP-адрес и порт ведущего устройства:

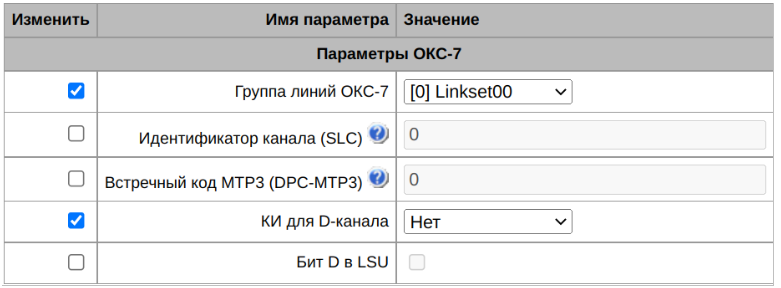

4.5. потоки Е1 для связи с сетью ОКС-7:

4.6. нумерация CIC:

Нумерация CIC на ведомых устройствах не должна пересекаться с нумерацией CIC ведущего устройства. В случае если нумерация превышает число 4096, на линксете необходимо включить опцию «Использовать дополнительные 3 бита для CIC» на ведущем и ведомом устройствах.

В результате выполненных шагов ведомое устройство установит соединение с ведущим устройством с указанного в пункте 4.4 интерфейса и порта на IP-адрес и порт ведущего устройства. Проверить это можно также в отладочном режиме командой ss7netlink.

Пример вывода в консоль команды ss7netlink, выполненной на ведомом устройстве:

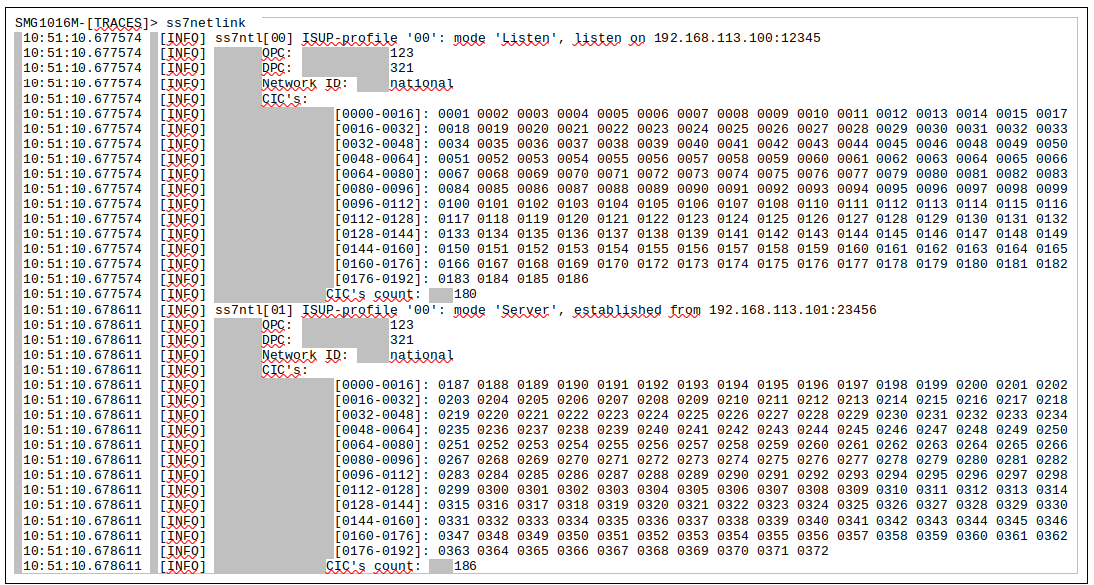

Теперь в отладочном режиме на ведущем устройстве в выводе команды ss7netlink можно увидеть подключенное ведомое устройство:

5. Непосредственное взаимодействие с сетью ОКС-7 производится только через основное устройство (ведущее).

6. Следующим шагом настраиваются SIP-интерфейсы, транковые группы и планы нумерации. В текущей реализации стекирования SMG каждое устройство маршрутизирует вызовы индивидуально, по настроенным у него правилам и ресурсам.

Для использования стека как единого устройства на каждом устройстве (ведущем и всех ведомых) необходимо настроить идентичные интерфейсы, транковые группы и планы нумерации.
