В моделях LTX-C, а также в линейных платах LC16C аппаратного комплекса MA5K, поддержана возможность работы ONT на базе технологий GPON и XGSPON в рамках одного дерева.


Обязательным условием для работы данных устройств является наличие combo-SFP.
На текущий момент поддерживается combo-SFP :

МодельКлассDDMI
LTF5308B-BC+N1 - B+      +


Рассмотрим в качестве примера конкретную модель LTX-16C.
Реализация данной технологии, согласно примеру, подразумевает наличие 16 физических портов и 32 логических.
Каждый физический порт соответствует логической паре, приведенной на передней панели устройства :


Каждый из пары логических портов соответствует одному из стандартов xPON.

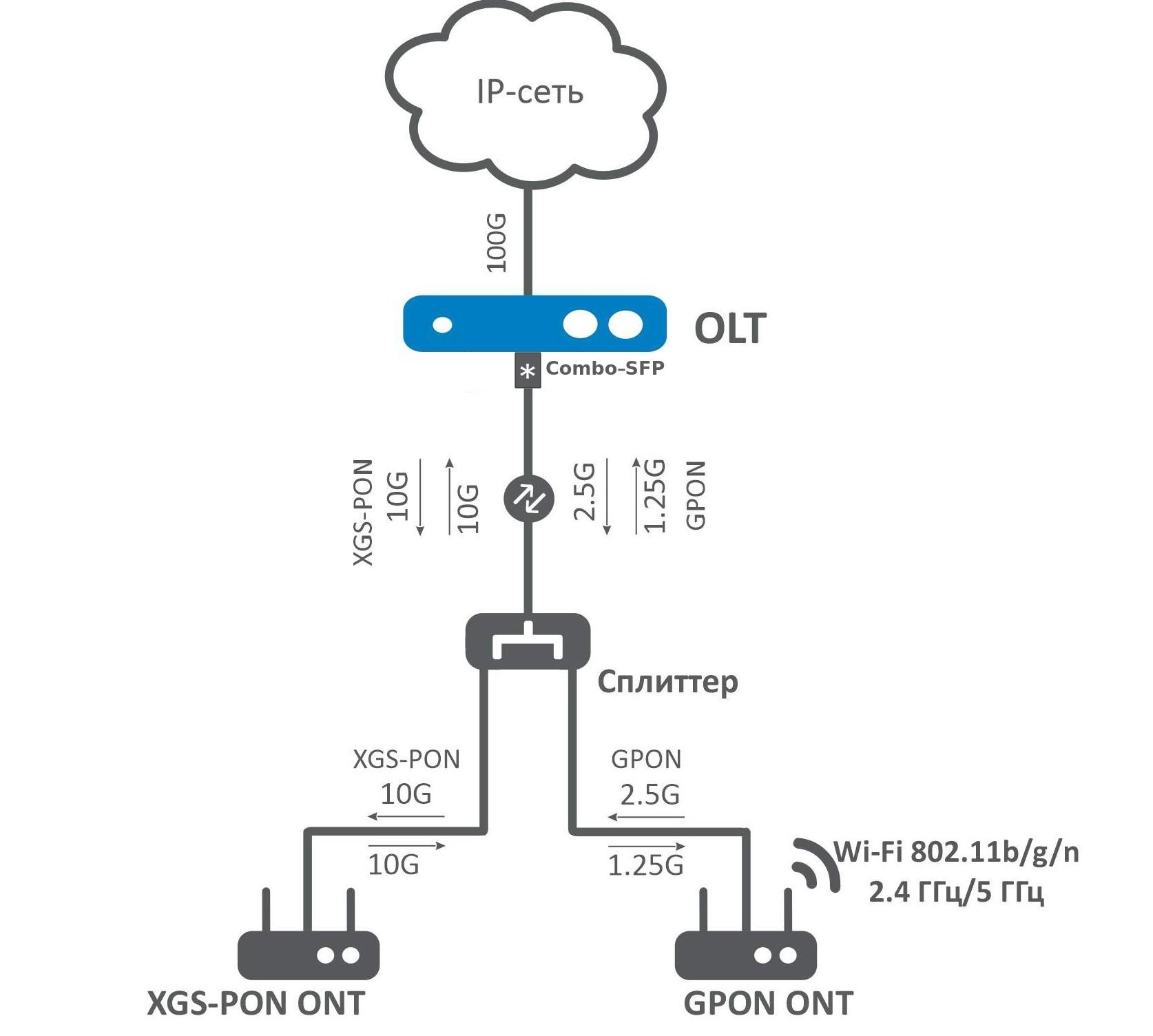

Технологии GPON и XGSPON используют разные длины волн для приёмо-передачи, что позволяет с помощью
 Combo-SFP одновременно управлять обоими типами ONT по одному оптическому волокну.

Абонентская емкость одного физического pon-порта складывается из абонентской ёмкости логических:
GPON - 128 ONT
XGSPON - 256 ONT




Конфигурация и мониторинг физического pon-порта также представлены в CLI и WEB двумя логически независимыми портами. За каждым логическом портом строится дерево согласно его стандарту работы.

Все нечетные порты соответствуют стандарту GPON.
Все четные порты соответствуют стандарту XGSPON.


Рассмотрим пример подключения NTU-RG-5402G-W и NTX-1F:rev.B к одному оптическому дереву на последнем порту LTX-16C .
Проверим отображение в мониторинге cli .

LTX-16C# show interface ont 31-32 connected
-----------------------------------
pon-port 31 ONT connected list
-----------------------------------
        ##    PON-port    ONT ID                    Serial         Status         RSSI             EquipmentID        Version
        1           31       n/a              ELTX74009AC0    UNACTIVATED          n/a                     n/a            n/a
-----------------------------------
pon-port 32 ONT connected list
-----------------------------------
        ##    PON-port    ONT ID                    Serial         Status         RSSI             EquipmentID        Version
        1           32       n/a              ELTXA400004A    UNACTIVATED          n/a                     n/a            n/a

Total ONT count: 2


Добавим серийные номера ONT в конфигурацию OLT .

LTX-16C# configure terminal
LTX-16C(configure)# interface ont 31/1
LTX-16C(config)(if-ont-31/1)# serial ELTX74009AC0
LTX-16C(config)(if-ont-31/1)# exit
LTX-16C(configure)# interface ont 32/1
LTX-16C(config)(if-ont-32/1)# serial ELTXA400004A
LTX-16C(config)(if-ont-32/1)# do commit
    Configuration committed successfully


Результат выполнения :

LTX-16C(config)(if-ont-32/1)# do show running-config interface ont 31,32
 interface ont 31/1
    serial ELTX74009AC0
 exit
 interface ont 32/1
    serial ELTXA400004A
 exit
LTX-16C(config)(if-ont-32/1)# do show interface ont 31-32 connected
-----------------------------------
pon-port 31 ONT connected list
-----------------------------------
        ##    PON-port    ONT ID                    Serial         Status         RSSI             EquipmentID        Version
        1           31         1              ELTX74009AC0             OK       -20.36          NTU-RG-5402G-W     2.5.12.678
-----------------------------------
pon-port 32 ONT connected list
-----------------------------------
        ##    PON-port    ONT ID                    Serial         Status         RSSI             EquipmentID        Version
        1           32         1              ELTXA400004A             OK       -15.75            NTX-1F:rev.B      1.2.0.562

Total ONT count: 2

После можно приступать к типовой процедуре настройки сервисных профилей.

Никаких дополнительных настроек режима работы порта для подключения ONT не требуется.

 Приведенные в статье устройства рассчитаны на работу только с combo-SFP. Обычные GPON и XGSPON SFP не подойдут.
