Для настройки выдачи динамического VLAN клиенту (сVLAN) предполагается, что была произведена настройка сетевой связности аутентификатора и NAICE, а также выполнена базовая настройка 802.1x авторизации (см. v0.8_ru_4. Быстрый запуск (Quickstart)).

Пример настройки приведен для коммутатора Eltex MES серии 23хх.

Настройка клиентского порта

Предполагается, что коммутатор уже настроен на работу с NAICE ранее.

Требуется на интерфейсе, к которому подключается пользователь, разрешить использовать cVLAN командой dot1x radius-attributes vlan:

interface <порт клиента>
 dot1x radius-attributes vlan
 dot1x port-control auto
 power inline never
 switchport access vlan <vlan сети управления>
exit
  • dot1x radius-attributes vlan - включить обработку опции Tunnel-Private-Group-ID (81) в сообщениях RADIUS-сервера;
  • power inline never - отключение PoE на интерфейсе.


Настройка выдачи сVLAN с использованием RADIUS-атрибутов

Предполагается, что NAICE и коммутатор уже настроены, как описано выше.

1. Редактирование профиля устройства

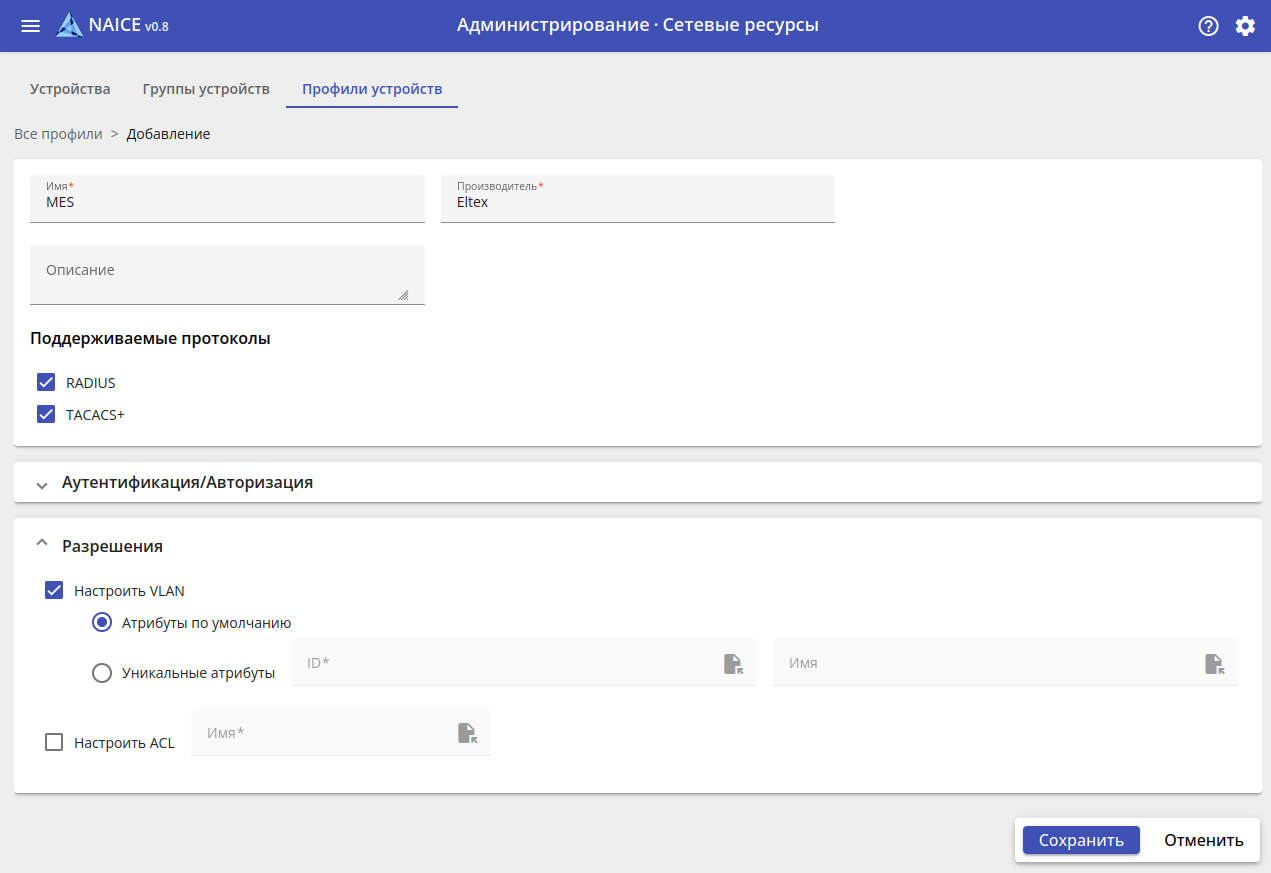

Для разрешения настройки выдачи cVLAN необходимо в разделе Администрирование → Сетевые ресурсы → Профили устройств  создать/отредактировать профиль устройства, который планируется использовать:

Раскрыть Разрешения:

  • Настроить VLAN - включить возможность упрощенной выдачи VLAN в RADIUS-атрибутах.

После ввода необходимых данных нажать Сохранить.

2. Редактирование профиля авторизации

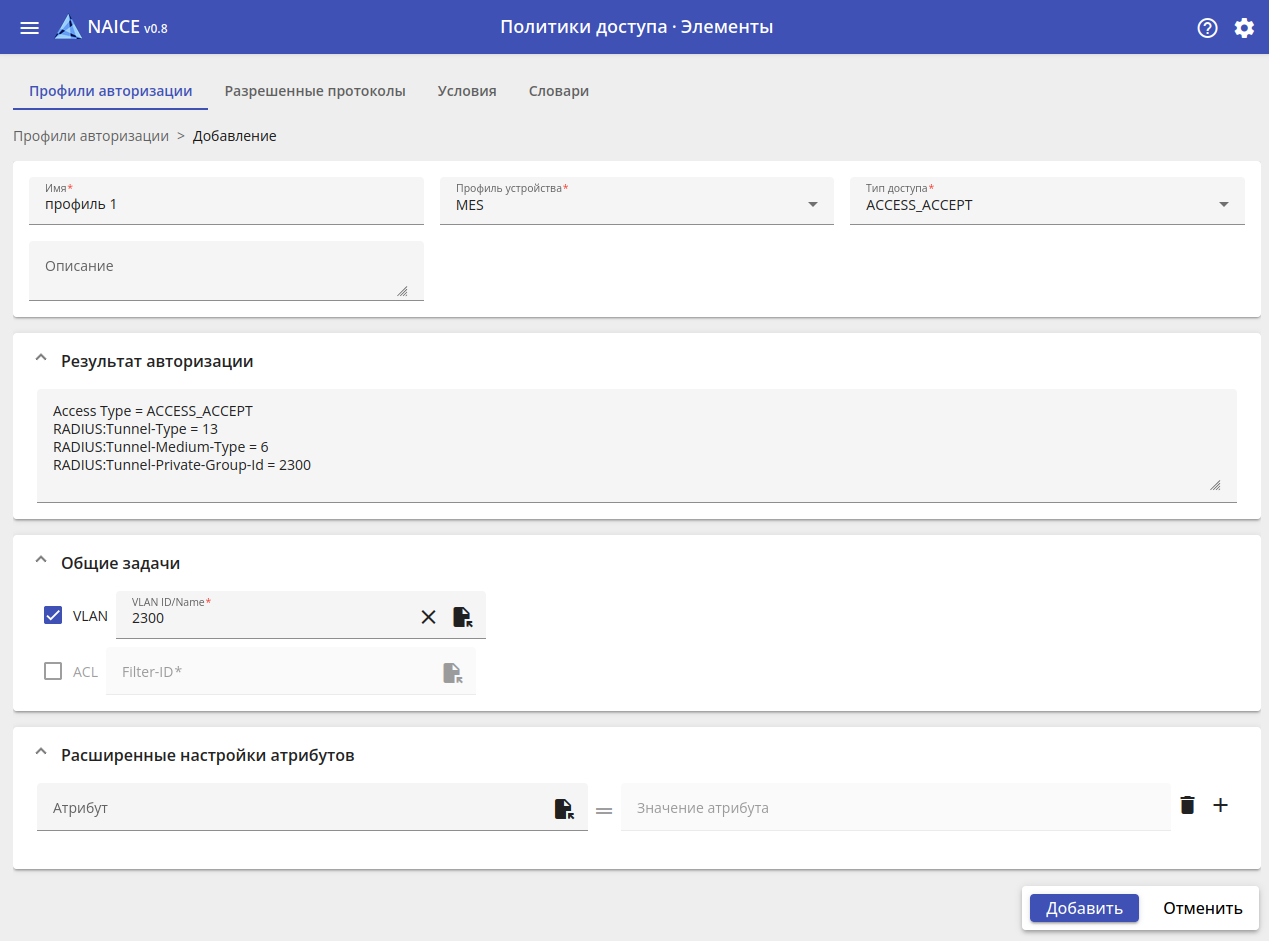

В разделе Политики доступа → Элементы → Профили авторизации  требуется создать/отредактировать требуемый профиль авторизации:

В блоке Общие задачи:

  • VLAN - включить динамическое назначение VLAN пользователю и указать желаемый cVLAN в поле VLAN ID/Name.

Нажать Сохранить в правом нижнем углу страницы.

3. Редактирование набора политик аутентификации и авторизации

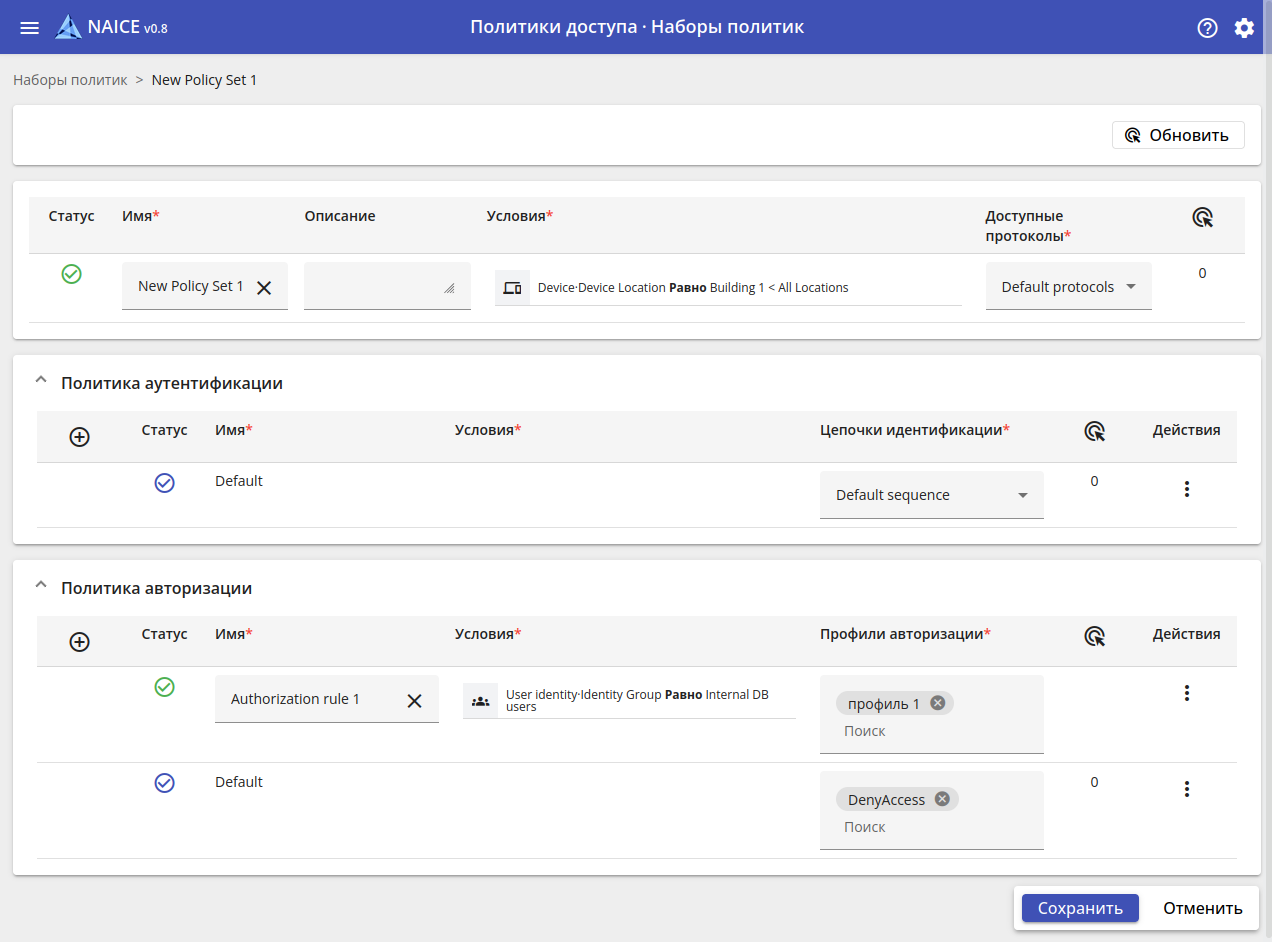

В разделе Политики доступа →Наборы политик перейти в редактирование политики, в которой будет использоваться ранее настроенный профиль авторизации через :

Добавить  новое правило для политики авторизации:

  • Статус - включено (, по умолчанию);
  • Имя - имя правила;
  • Условие - для простоты выбрать аналогичное условие, что и для всего набора политик;
  • Профили - выбрать профиль авторизации из предыдущего шага, где был настроен VLAN.

После добавления необходимых политик нажать Сохранить в правом нижнем углу страницы.

Просмотр информации о подключенных пользователях

При подключении проводной клиент, как правило. требует, чтобы возможность использования авторизации 802.1x была включена в настройках его сетевого подключения. Без этого он не попытается пройти авторизацию! Подробнее настройка клиента описана в v0.8_8. Настройка подключения клиента.

После настройки клиентского подключения и попытки авторизации результат авторизации можно будет увидеть в разделе Мониторинг → RADIUS → Пользовательские сессии.

В случае успешной авторизации можно просмотреть вывод информации о пользователе на коммутаторе командой:

sw1#sh dot1x users
                          MAC               Auth   Auth   Session        VLAN Filter
Port     Username         Address           Method Server Time
-------- ---------------- ----------------- ------ ------ -------------- ---- ------
gi1/0/16 ivan.ivanov      7c:c2:c6:45:d3:46 802.1X Remote 00:10:22       2300

В колонке VLAN отобразится VLAN, назначенный пользователю (2300).
