Вариант обработки RADIUS-запроса на авторизацию клиентского устройства зависит от настроек наборов политик. Администратор может определить, что запросы с определенным набором признаков (называемых логическим условием) нужно обрабатывать по одному сценарию, а с другим набором - по другому. Например, для запросов от коммутатора на определенном этаже нужно искать пользователя в LDAP, а на другом - отклонять все попытки подключения кроме MAB. По результатам различных сценариев подключения (т. е. различных наборов политик) могут быть назначены разные доступы: разрешение, полный запрет, доступ в определенный CVLAN и/или с ограничением по ACL и т. п.

Подробнее про принцип обработки входящих RADIUS запросов и добавление набора политик можно прочитать в разделе Политика → Наборы политик встроенной документации.


Использование Не-Radius атрибутов при создании логических условий

Часто используемые Не-RADIUS атрибуты

Наиболее часто используемыми Не-RADIUS атрибутами для формирования логических условий являются:

1. NORMALISED_RADIUS:

  • Атрибут Flow type - тип подключения клиентского устройства. С помощью данного атрибута можно отфильтровать клиентов по тому, каким способом они подключаются к сети. Например, тип подключения Wired802_1x, то есть проводное подключение по протоколу 802.1X, наиболее распространено среди ПК, WiredMAB - для несложных сетевых устройств вроде принтеров и IP-камер, а WirelessWebAuth - для подключения беспроводных устройств гостевых пользователей через портал.

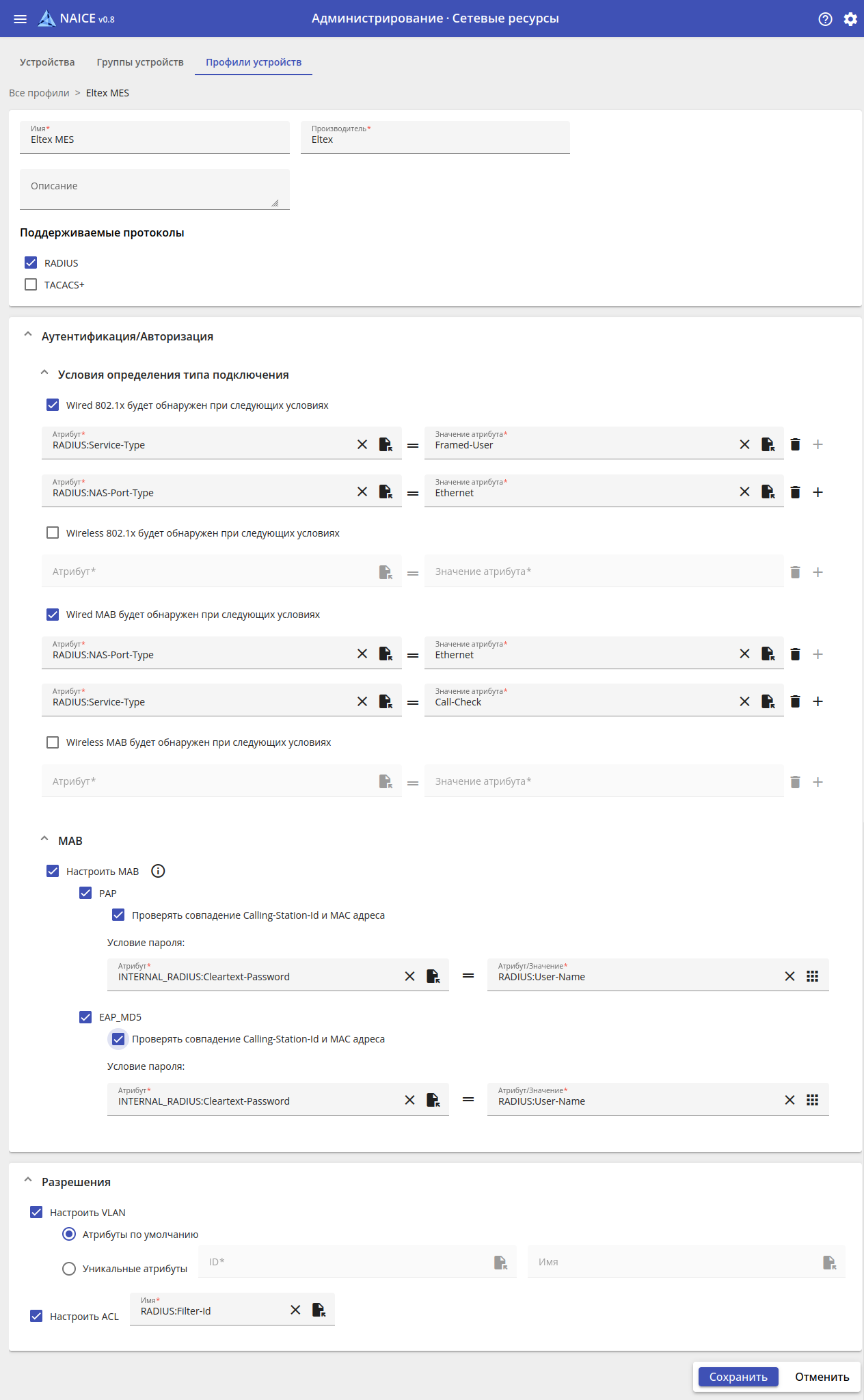

    Для того, чтобы NAICE мог определять тип подключения устройства, необходимо настроить идентифицирующие его RADIUS-атрибуты в профиле устройства. Настройка определения типа подключения описана во встроенной документации в разделе Администрирование → Сетевые ресурсы → Профили устройств.

    Список допустимых значений атрибута находится в разделе Политики доступа → Элементы → Словари → NORMALISED_RADIUS → Normalised Radius → Flow Type:



2. DEVICE:

  • Атрибут Device Type - тип устройства-аутентификатора. Деление на типы может быть как более обобщенным (например, коммутатор), так и более конкретизированным (например, коммутатор Eltex MES23xx);

  • Атрибут Device Location - местонахождение аутентификатора (например, 4 этаж 2 корпуса Новосибирского филиала).

    Значения атрибутов Device Type и Device Location определяются подгруппами групп устройств. Таким образом, для добавления новых типов и локаций устройств необходимо создать соответствующие группы в разделе Администрирование → Сетевые ресурсы → Группы устройств и привязать их к устройствам.

3. USER IDENTITY:

  • Атрибут Identity Group - группа пользователя, например, Бухгалтерия. Атрибут актуален при авторизации по протоколу 802.1X. Группа пользователя может быть как локальная, то есть настроенная в системе NAICE в разделе Администрирование → Управление идентификацией → Группы пользователей сети, так и внешняя из источника, вроде LDAP или MS AD.

    Логическое условие с атрибутами типа Identity можно использовать только в политике авторизации. При настройке правила для вхождения в набор политик или при настройке политики аутентификации атрибуты данного типа словарей недоступны.

4. ENDPOINT IDENTITY:

  • Атрибут Endpoint Group - группа эндпоинта, которая была присвоена ему вручную или в результате профилирования (например, ноутбук Dell или IP-телефон Eltex);
  • Атрибут Logical Profile - логический профиль, который был присвоен устройству в результате профилирования (например, Принтеры).

Подробнее про работу со словарями можно прочитать во встроенной документации в разделе Политика → Элементы → Словари.



Пример использования условий с Не-RADIUS атрибутами

Рассмотрим процесс создания логических условий на основе Не-RADIUS атрибутов для использования в политиках на конкретном примере.

Представим, что есть предприятие, которое находится в трёхэтажном здании. На 1 этаже расположено производство, на 2 этаже - рядовые сотрудники и администраторы, на 3 этаже - бухгалтерия и руководство. На каждом из этажей расположены коммутаторы, обеспечивающие доступ в сеть ПК сотрудников на всех этажах по протоколу 802.1x, а также принтеров на 2 и 3 этаже по MAB. Для каждой из групп сотрудников выделен отдельный CVLAN.

Известно, что периодически в руководстве требуется гостевой доступ в Интернет (без доступа к локальным ресурсам) для ноутбука.

Необходимо обеспечить правильным доступом к сети всех сотрудников и устройства.

Для пользователей 1 этажа ограничить аутентификацию по протоколу MAB, доступ только по 802.1x.

Возможный вариант настройки политик:

  1. Настроить 3 набора политик, по одному на каждый коммутатор этажа. Входное логическое условие для набора политик - по местонахождению коммутатора (атрибут Device Location).
  2. Для первого набора политик:
    • политика аутентификации - настроить определение типа подключения (атрибут Flow Type) и подключать только Wired802.1X-клиентов из внутреннего источника пользователей;
    • политика авторизации - для пользователей группы Производство (атрибут Identity Group) разрешить авторизацию и настроить доступ в соответствующий CVLAN.
  3. Для второго набора политик:
    • политика аутентификации - настроить 2 правила - для Wired802.1X подключения искать пользователей среди внутренней БД, а для WiredMAB - среди эндпоинтов;
    • политика авторизации - настроить 3 правила - для пользователей группы Администраторы и по группе пользователей, для принтеров - по профилю эндпоинтов (атрибут Logical Profile).
  4. Для третьего набора политик:
    • настроить политики аутентификации и авторизации аналогично второму набору политик;
    • добавить правило в политику авторизации для пользователей группы Гости, по которому необходимо разрешить WiredMAB подключение для ноутбука с выдачей ACL.

В следующем разделе рассматривается, как данная настройка выглядит в NAICE.

Предварительные настройки

Для работоспособности всей схемы требуется осуществить ряд предварительных настроек.

Более подробную информацию о их настройке можно найти во встроенной документации.

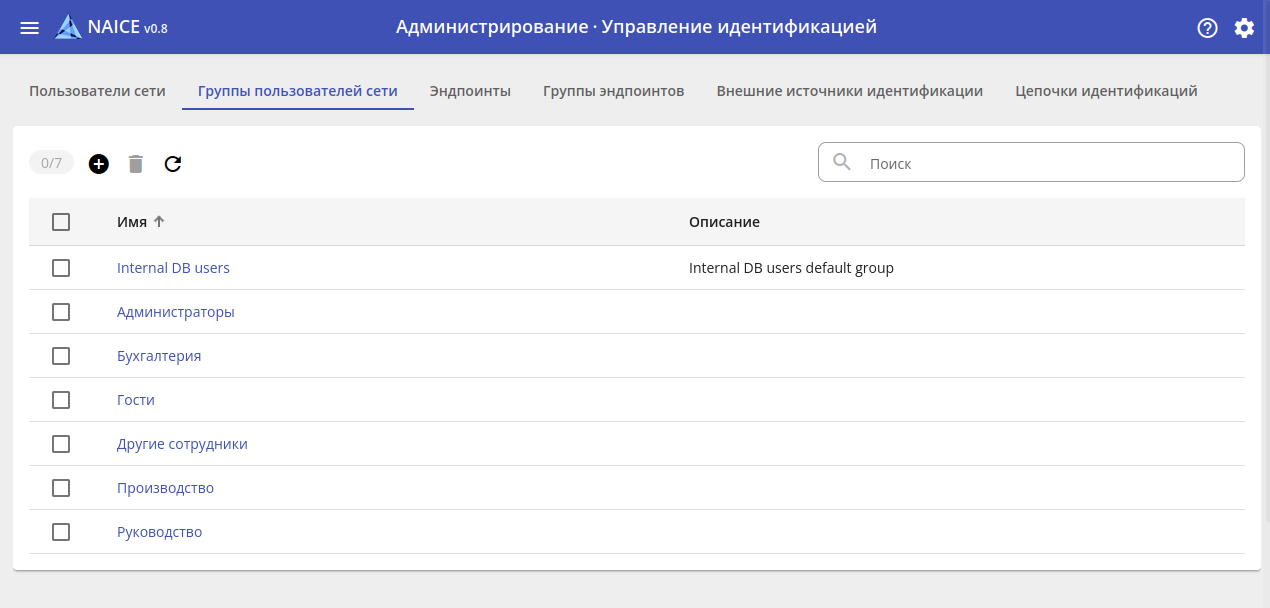

  1. Администрирование → Управление идентификацией → Группы пользователей сети.

    Внести пользователей в соответствующие группы.

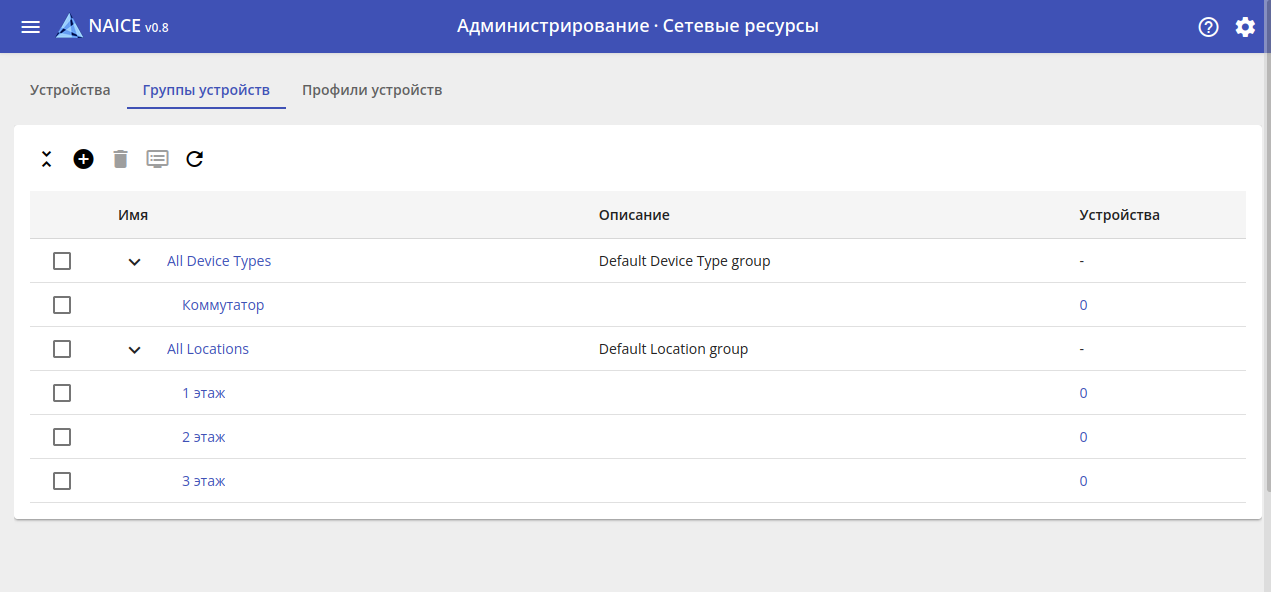

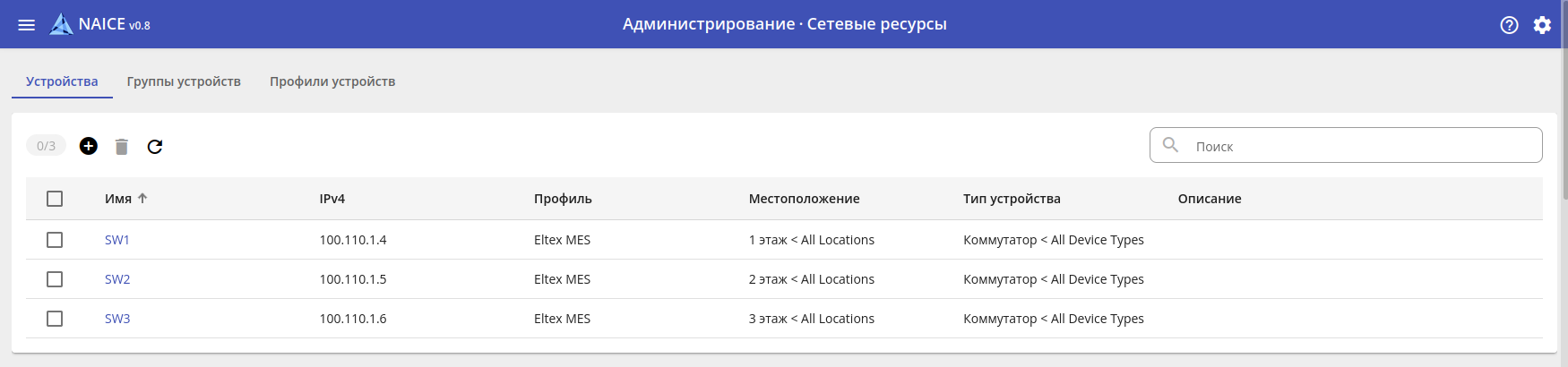

    2. Администрирование → Сетевые ресурсы → Группы устройств.

    Можно добавить свои профили устройств или использовать существующие по умолчанию профили.

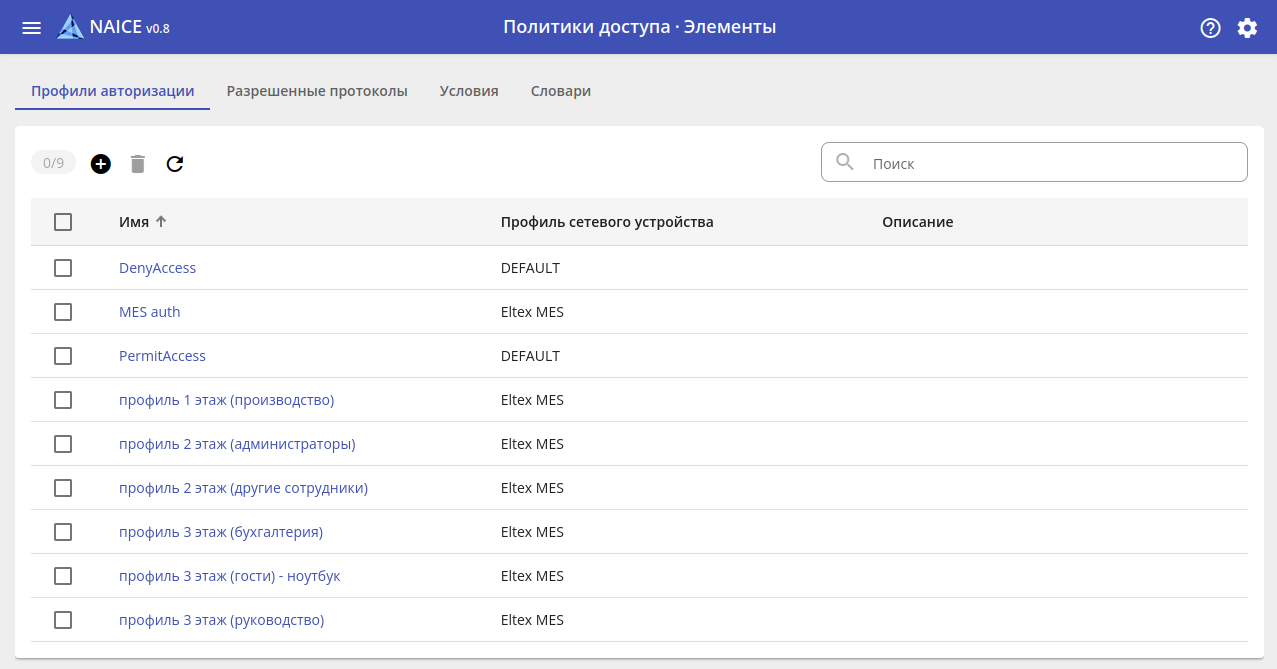

    3. Политики доступа → Элементы → Профили авторизации.

    Для каждой из групп сотрудников был выделен соответствующий CVLAN внутри профилей.

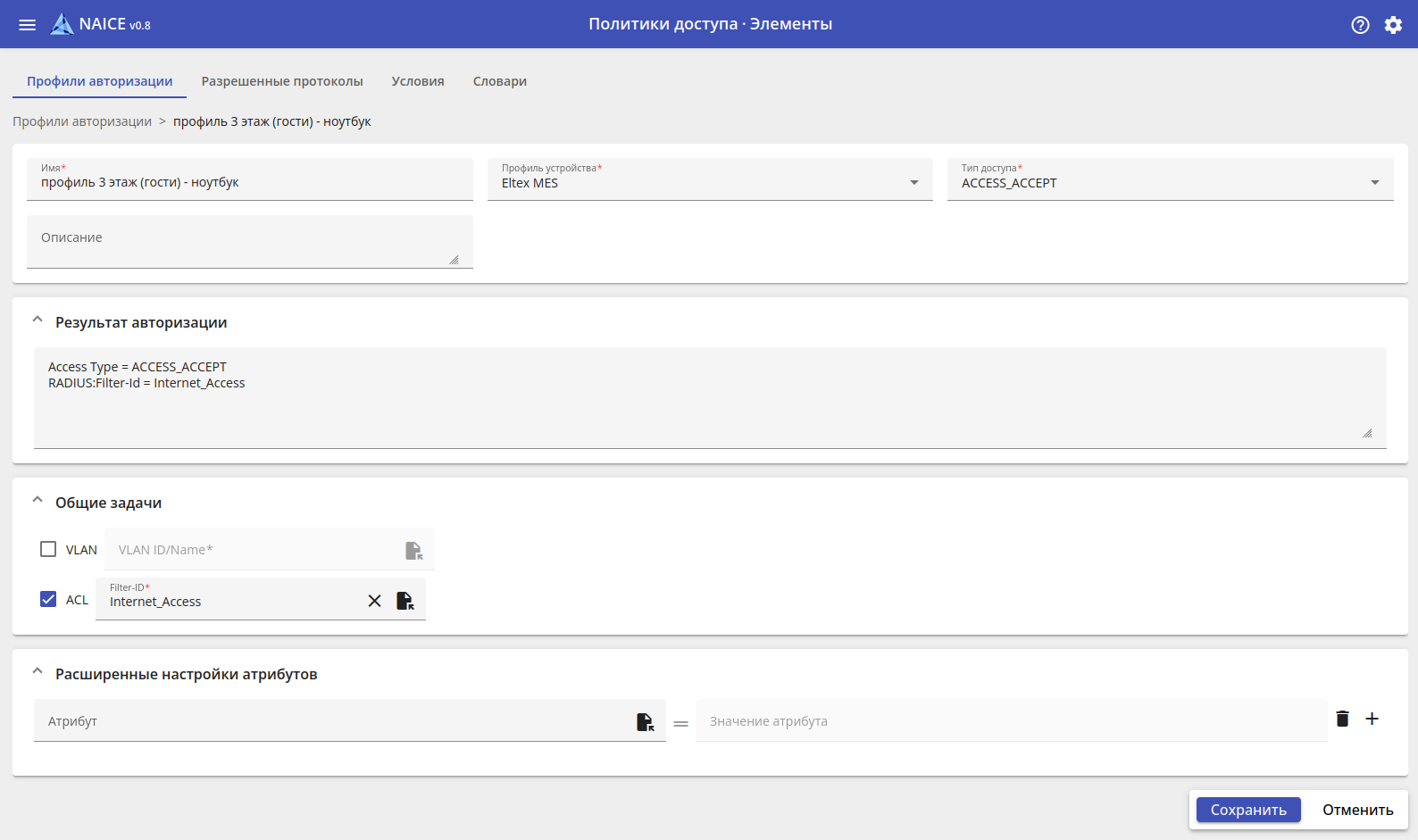

    Внутри профиля 3 этаж (гости) - ноутбук была настроена выдача ACL.

    Внутренние настройки профилей будут приведены ниже.

Настройка наборов политик

Настройка первого набора политик (SW1)

1. Добавление входного логического условия:

Только запросы приходящие с коммутатора, стоящего на 1 этаже, должны иметь возможность попасть под данный набор политик.

  • Условие: местонахождение коммутатора должно соответствовать 1 этажу. Атрибут словаря DEVICE Device Location = 1 этаж.

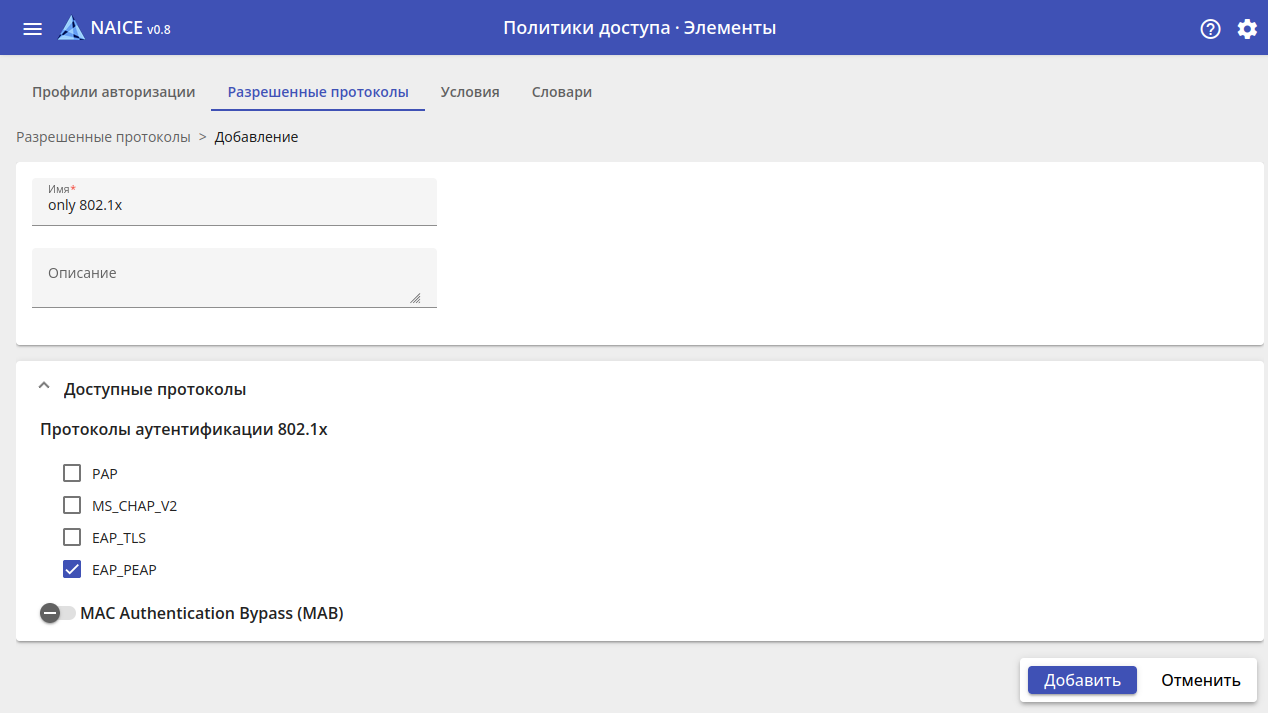

  • Доступные протоколы: набор протоколов only 802.1x, который включает в себя только протоколы аутентификации 802.1x. Под входное условие попадут только те устройства, у которых включена авторизация по 802.1x.

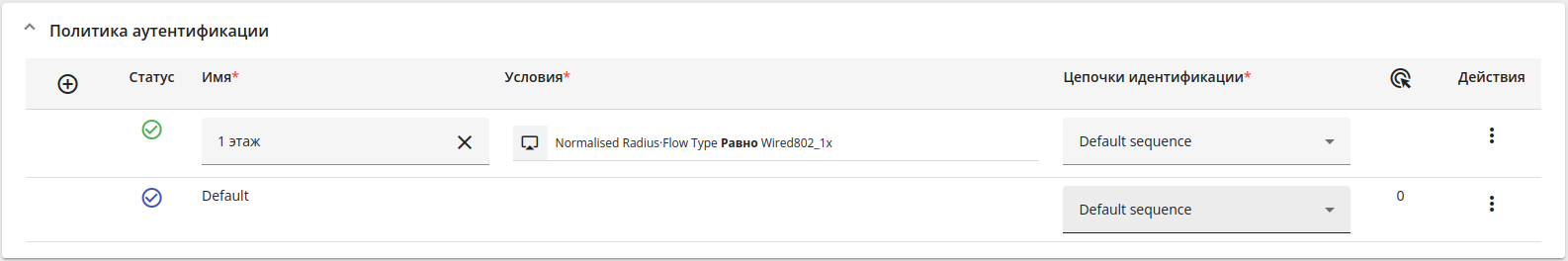

2. Добавление правила в политику аутентификации:

Только устройства с типом подключения Wired802.1X должны иметь возможность пройти аутентификацию, искать пользователей необходимо среди внутренней БД.

  • Условие: атрибут словаря NORMALISED_RADIUS Flow Type = Wired802.1X.

Для атрибута Flow Type существует возможность использовать библиотечные условия Wired_802.1X, Wired_MAB и т. п. без необходимости выбора атрибута в условии вручную.

  • Использовать: цепочка идентификации Internal DB.

В правилах политики аутентификации выполняется проверка сверху вниз, пока не будет найдено совпадающее условие. Если не будет найдено ни одного правила с совпадающим условием, то будет применено правило Default - по умолчанию сетевому устройству будет отправлен ACCESS-REJECT.

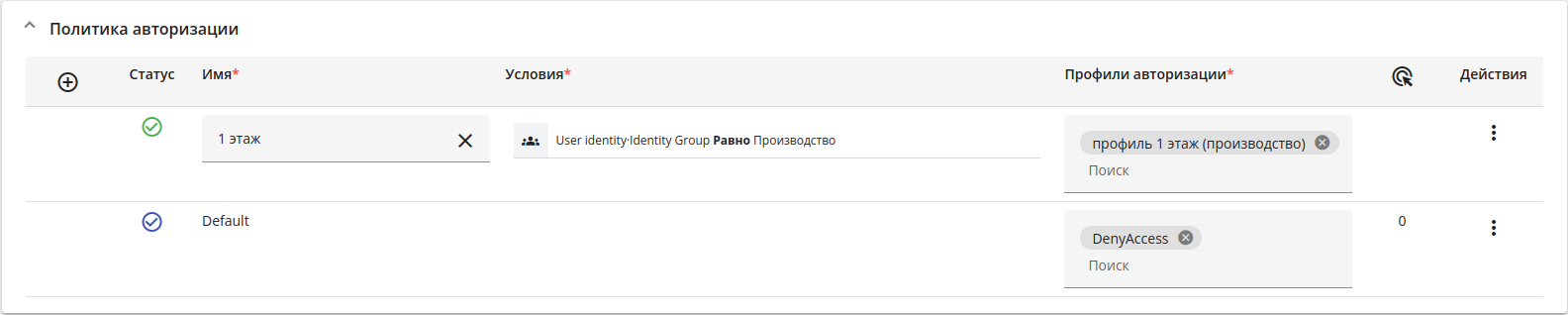

3. Добавление правила в политику авторизации:

Для прохождения авторизации пользователь должен принадлежать группе Производство. В случае выполнение данного условия устройству будет выдан доступ в 400 VLAN.

  • Условие: атрибут словаря IDENTITY Identity Group = Производство.

  • Профиль: профиль 1 этаж (производство).

В политиках авторизации выполняется проверка правил сверху вниз, пока не будет найдено совпадающее условие. По умолчанию настроен профиль авторизации DenyAccess, согласно которому в случае, если не будет найдено ни одного правила с совпадающим условием - сетевому устройству будет отправлен ACCESS-REJECT по правилу Default.


Настройка второго набора политик (SW2)

1. Добавление входного логического условия:

Только запросы приходящие с коммутатора, стоящего на 2 этаже, должны иметь возможность попасть под данный набор политик.

  • Условие: местонахождение коммутатора должно соответствовать 2 этажу. Атрибут словаря DEVICE Device Location = 2 этаж.

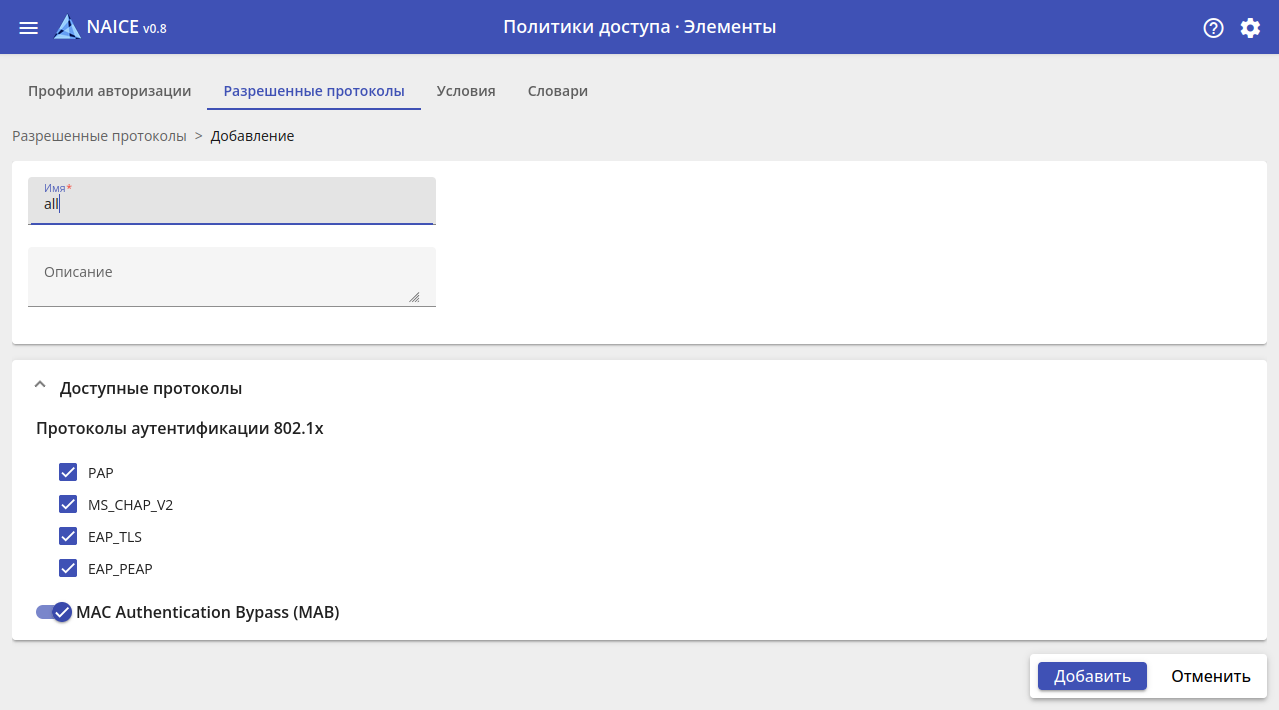

  • Доступные протоколы: набор протоколов all, который включает в себя все протоколы (802.1x и MAB). Под входное условие попадут устройства, у которых включен любой из перечня допустимых протоколов.

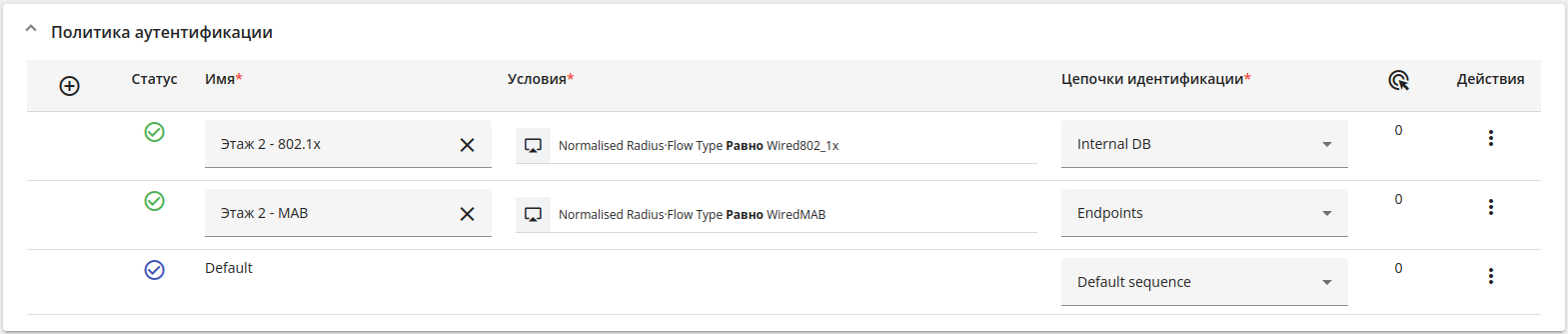

2. Добавление правил в политику аутентификации:

Первое правило:

Только устройства с типом подключения Wired802.1X должны иметь возможность пройти аутентификацию, искать пользователей необходимо среди внутренней БД.

  • Условие: атрибут словаря NORMALISED_RADIUS Flow Type - Wired802.1X.
  • Использовать: цепочка идентификации Internal DB.

Второе правило:

Только устройства с типом подключения WiredMAB должны иметь возможность пройти аутентификацию, искать пользователей необходимо среди эндпоинтов.

  • Условие: атрибут словаря NORMALISED_RADIUS Flow Type - WiredMAB.
  • Использовать: цепочка идентификации Endpoints.

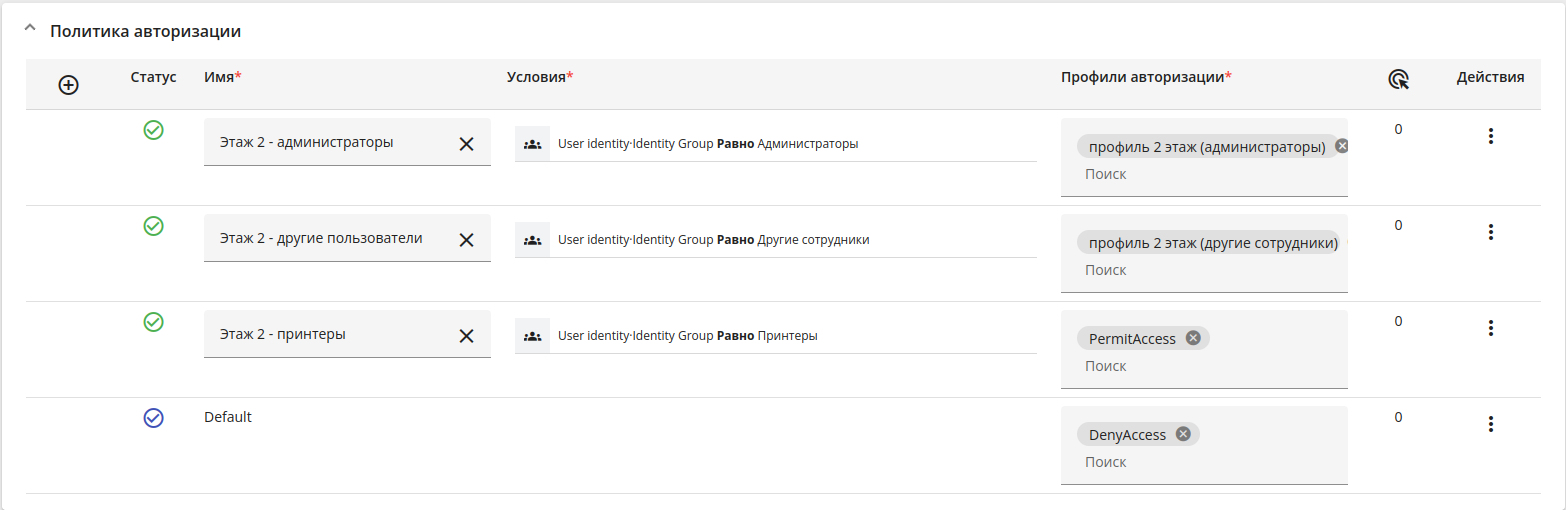

3. Добавление правил в политику авторизации:

Первое правило:

Для прохождения авторизации пользователь должен принадлежать группе Администраторы. В случае выполнение данного условия устройству будет выдан доступ в 100 VLAN.

  • Условие: атрибут словаря IDENTITY Identity Group = Администраторы.

  • Профиль: профиль 2 этаж (администраторы).

Второе правило:

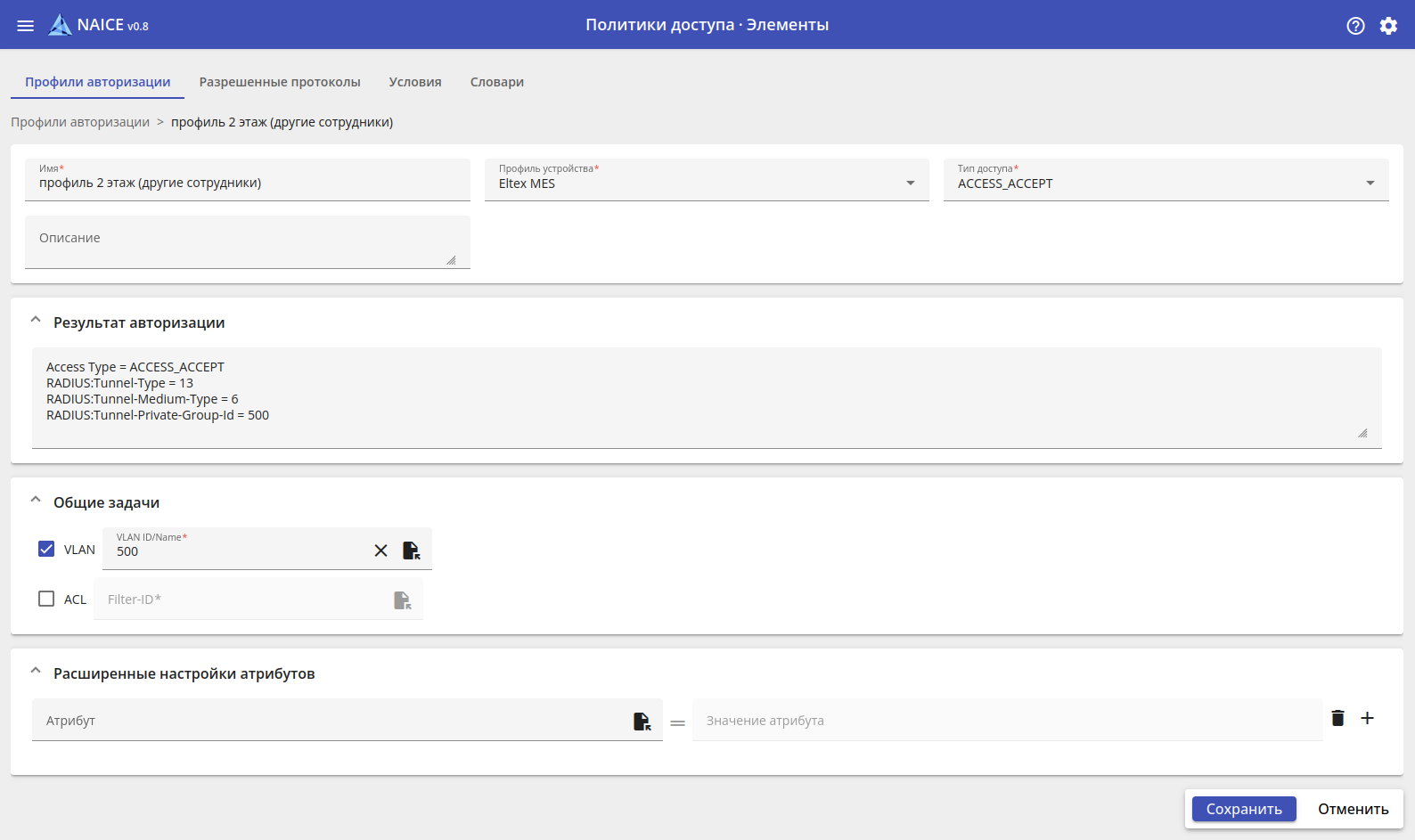

Для прохождения авторизации пользователь должен принадлежать группе Другие сотрудники. В случае выполнение данного условия устройству будет выдан доступ в 500 VLAN.

  • Условие: атрибут словаря IDENTITY Identity Group = Другие сотрудники.

  • Профиль: профиль 2 этаж (другие сотрудники).

Третье правило:

Для прохождения авторизации устройство должно принадлежать группе принтеры.

  • Условие: атрибут словаря IDENTITY Logical Profile - принтеры.

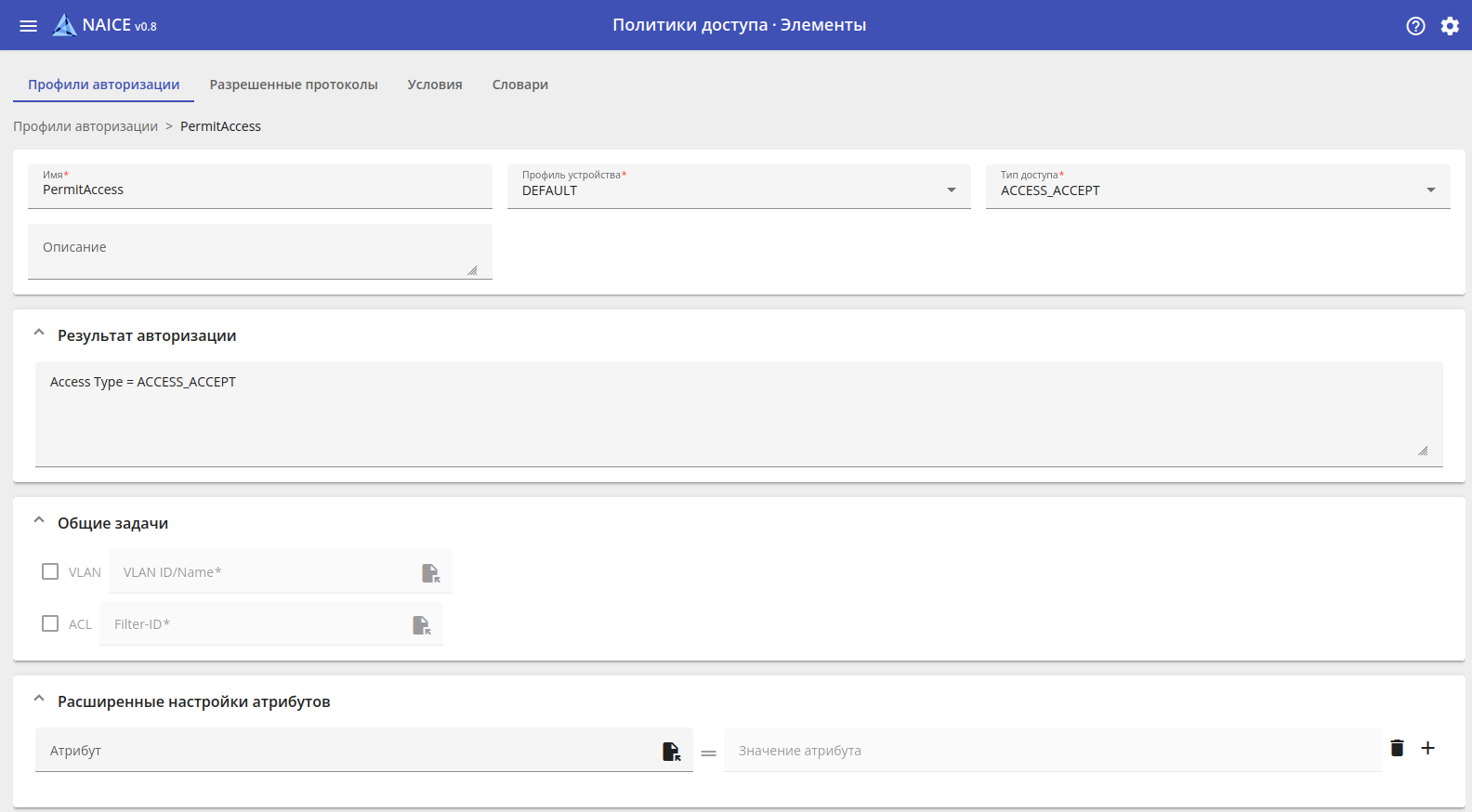

  • Профиль: PermitAccess (профиль по умолчанию).


Настройка третьего набора политик (SW3)

1. Добавление входного логического условия:

Только запросы приходящие с коммутатора, стоящего на 3 этаже, должны иметь возможность попасть под данный набор политик.

  • Условие: местонахождение коммутатора должно соответствовать 3 этажу. Атрибут словаря DEVICE Device Location = 3 этаж.
  • Доступные протоколы: набор протоколов all.


2. Добавление правил в политику аутентификации:

Первое правило:

Только устройства с типом подключения Wired802.1X должны иметь возможность пройти аутентификацию, искать пользователей необходимо среди внутренней БД.

  • Условие: атрибут словаря NORMALISED_RADIUS Flow Type - Wired802.1X.
  • Использовать: цепочка идентификации Internal DB.

Второе правило:

Только устройства с типом подключения WiredMAB должны иметь возможность пройти аутентификацию, искать пользователей необходимо среди эндпоинтов.

  • Условие: атрибут словаря NORMALISED_RADIUS Flow Type - WiredMAB.
  • Использовать: цепочка идентификации Endpoints.

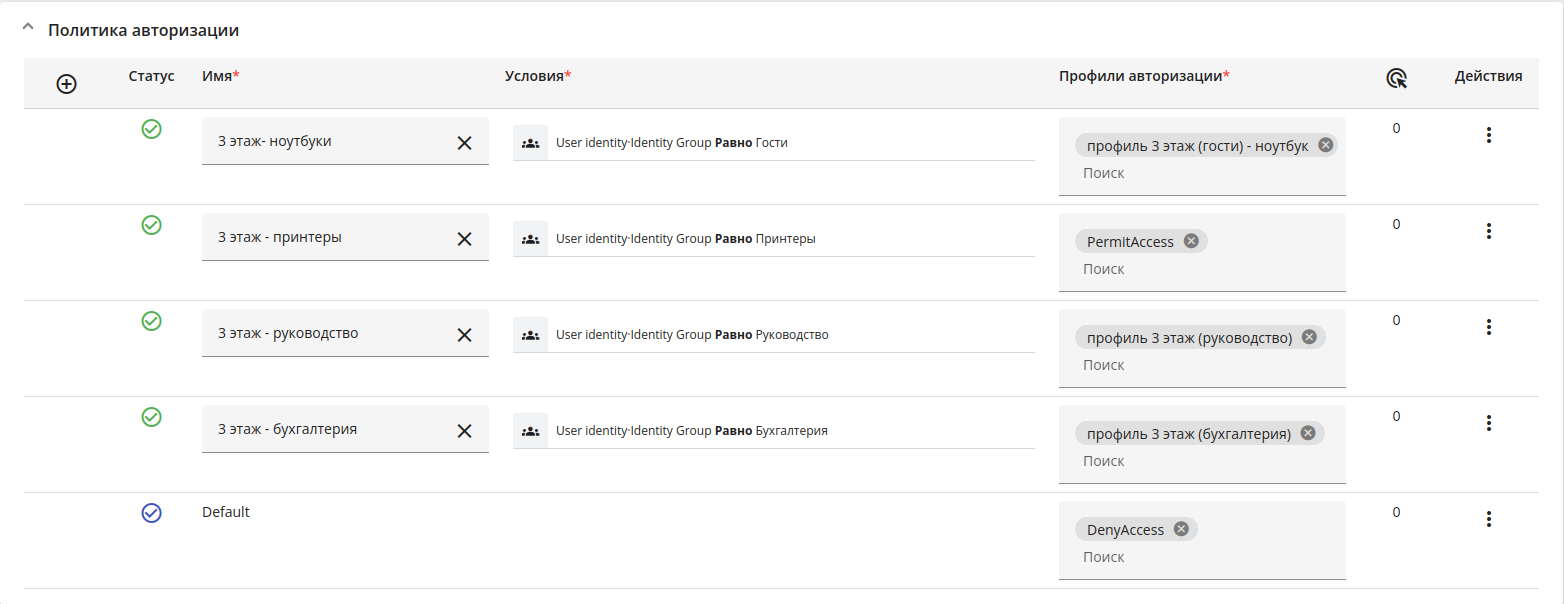

3. Добавление правил в политику авторизации:

Первое правило:

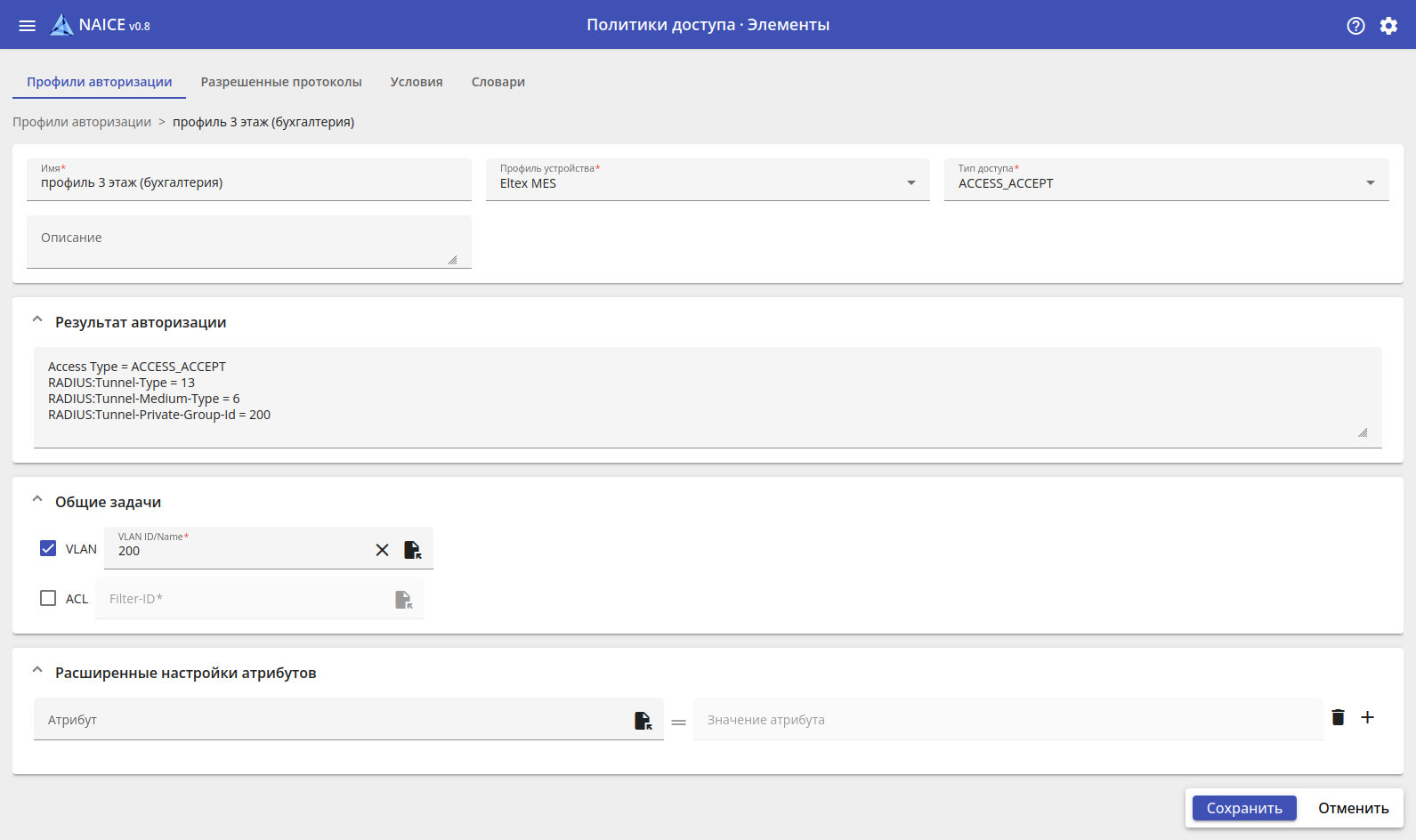

Для прохождения авторизации пользователь должен принадлежать группе Бухгалтерия. В случае выполнение данного условия устройству будет выдан доступ в 200 VLAN.

  • Условие: атрибут словаря IDENTITY Identity Group = Бухгалтерия.

  • Профиль: профиль 2 этаж (бухгалтерия).

Второе правило:

Для прохождения авторизации пользователь должен принадлежать группе Руководство. В случае выполнение данного условия устройству будет выдан доступ в 300 VLAN.

  • Условие: атрибут словаря IDENTITY Identity Group = Руководство.

  • Профиль: профиль 3 этаж (руководство).

Третье правило:

Для прохождения авторизации устройство должно принадлежать группе принтеры.

  • Условие: атрибут словаря IDENTITY Logical Profile - принтеры.

  • Профиль: PermitAccess.

Четвертое правило:

Для прохождения авторизации пользователь должен принадлежать группе Гости. В случае выполнение данного условия устройству будет выдан ACL.

  • Условие: атрибут словаря IDENTITY Identity Group = Гости.

  • Профиль: профиль 3 этаж (гости) - ноутбук.

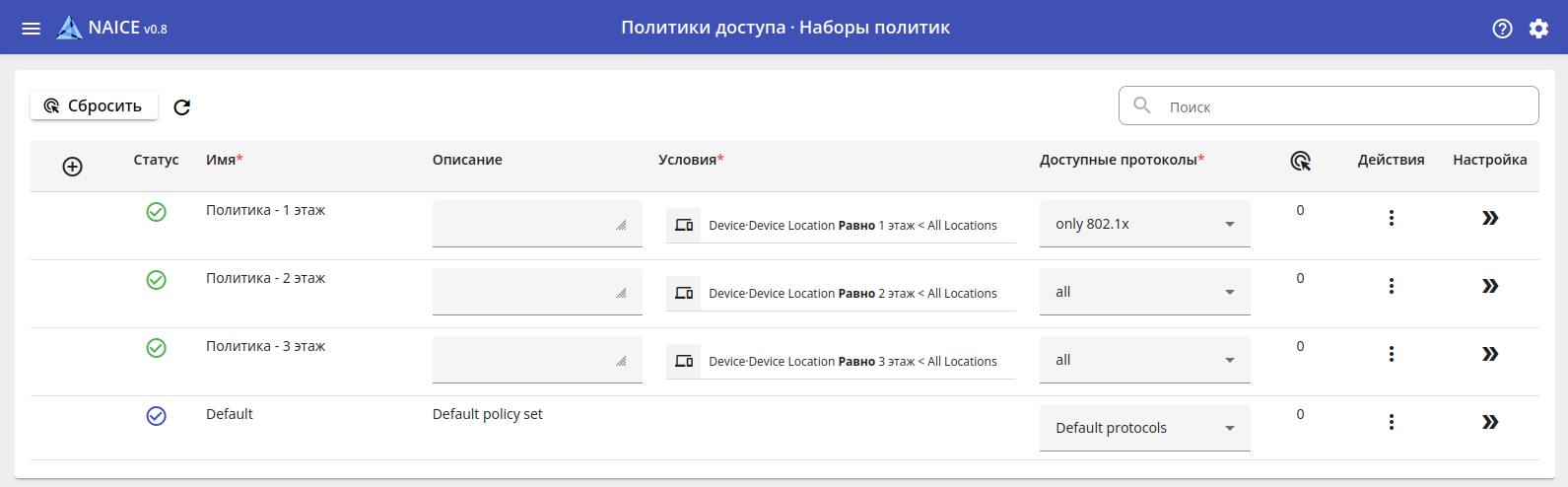

Полный список наборов политик для предприятия:

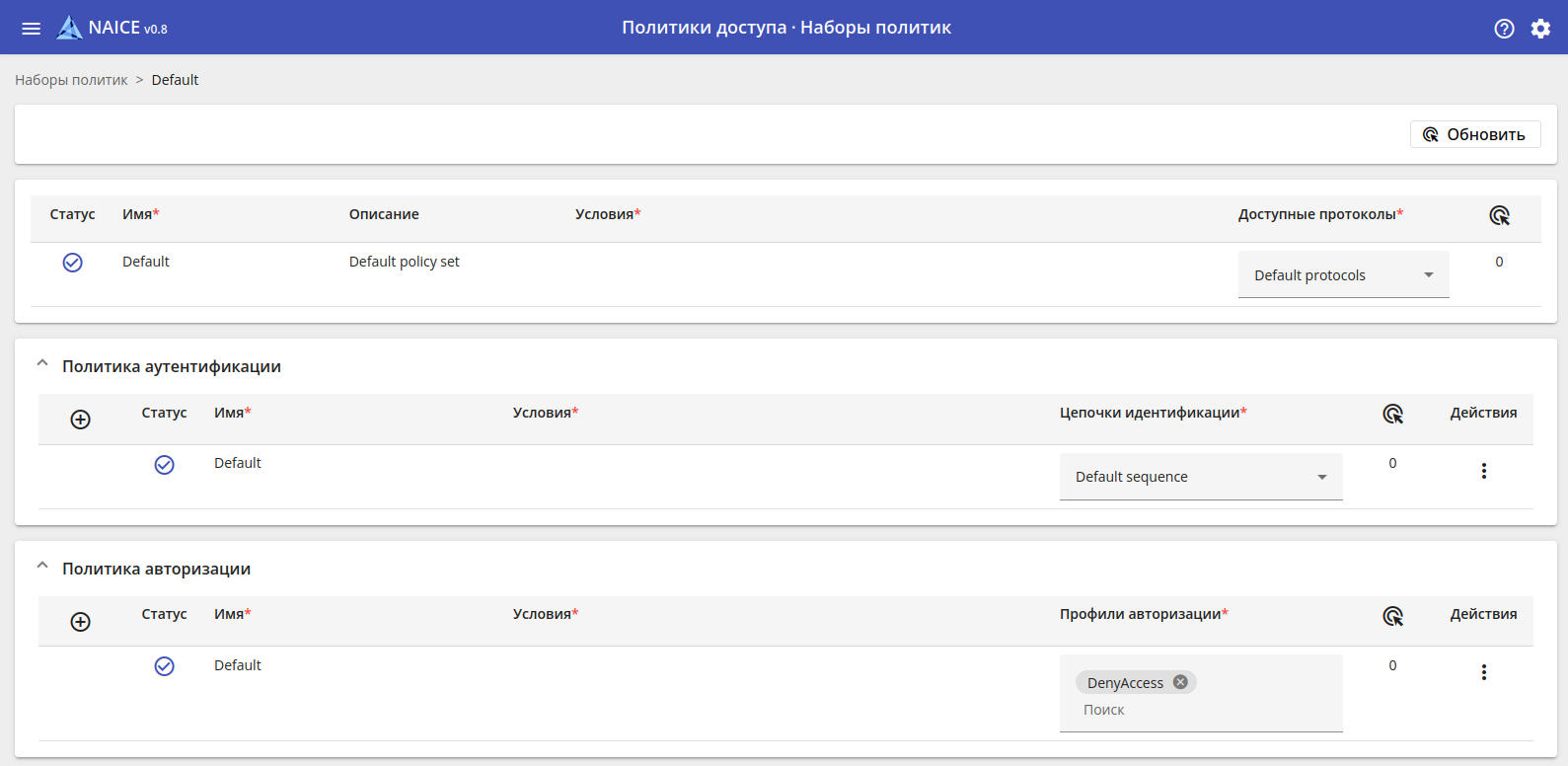

Если набор политик с подходящим условием не будет найден, сетевому устройству будет отправлен ответ в рамках политики по умолчанию Default с набором доступных протоколов Default protocols.

Данная политика всегда последняя в наборе политик и не может быть удалена. По умолчанию в ней авторизация запрещена.
