Особенности настройки проводного подключения для выполнения 802.1x авторизации

При подключении проводной клиент как правило требует, чтобы возможность использовать авторизацию 802.1x была включена в настройках его сетевого подключения. Без этого он не пытается пройти авторизацию!

Windows 10

Нажать правой кнопкой внизу справа в баре на подключение и выбрать Open Network & Internet settings.

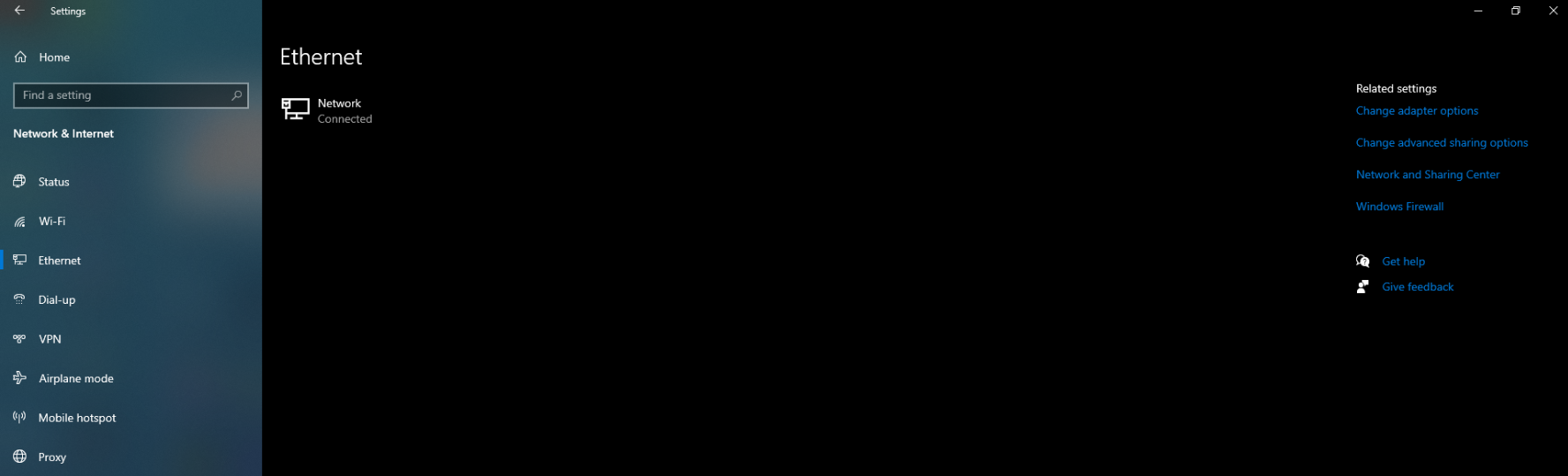

В открывшемся окне перейти в настройки Ethernet и нажать справа Change adapter options.

В новом открывшемся окне нажать правой кнопкой на сетевой интерфейс, через который необходимо подключиться к коммутатору, и выбрать Properties.

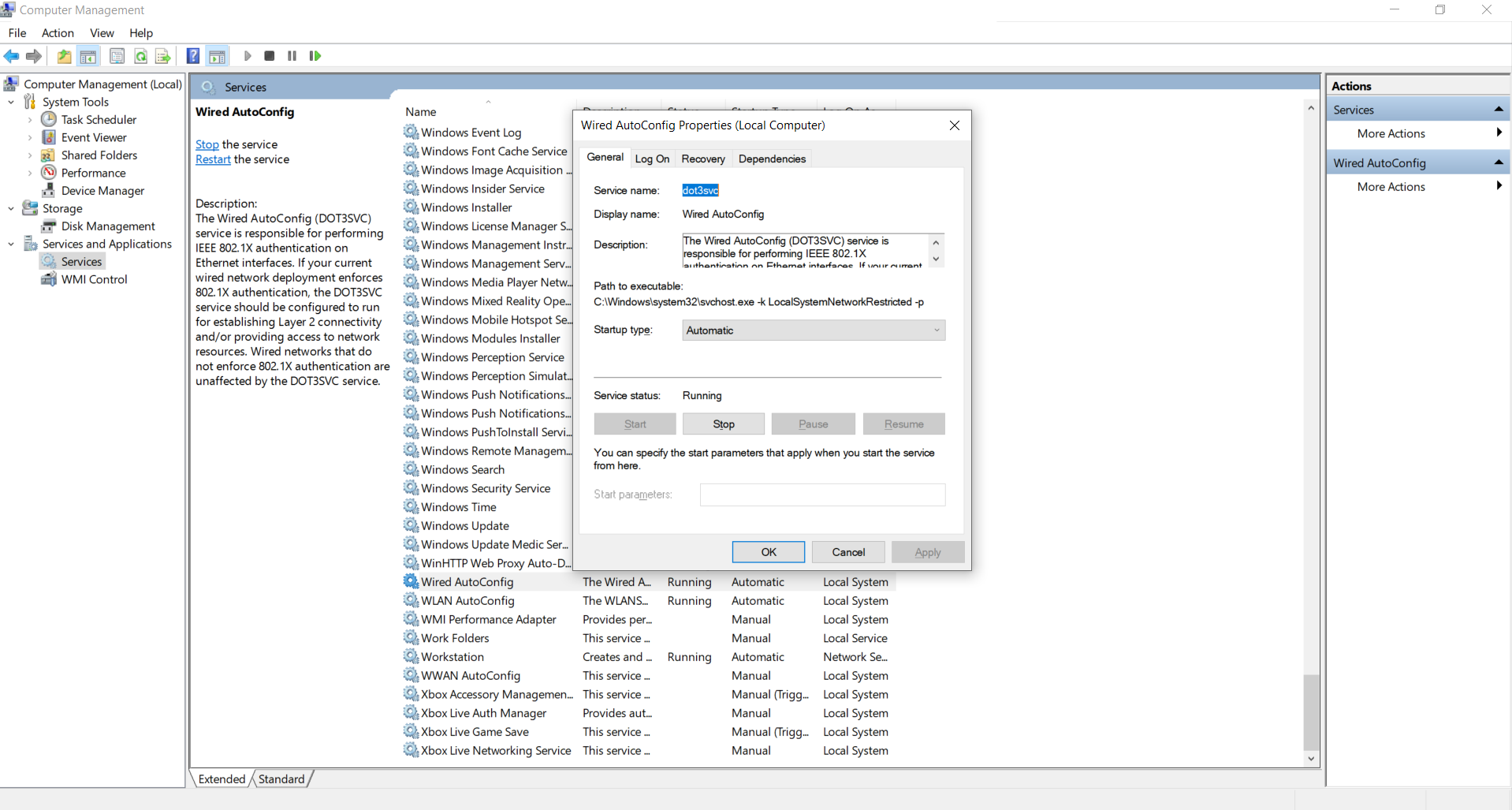

Вкладка не отображается, если не включена служба Wired AutoConfig (проводная автонастройка). В этом случае необходимо открыть оснастку Services (Службы) Windows и запустить соответствующую службу и включить ее автозапуск:

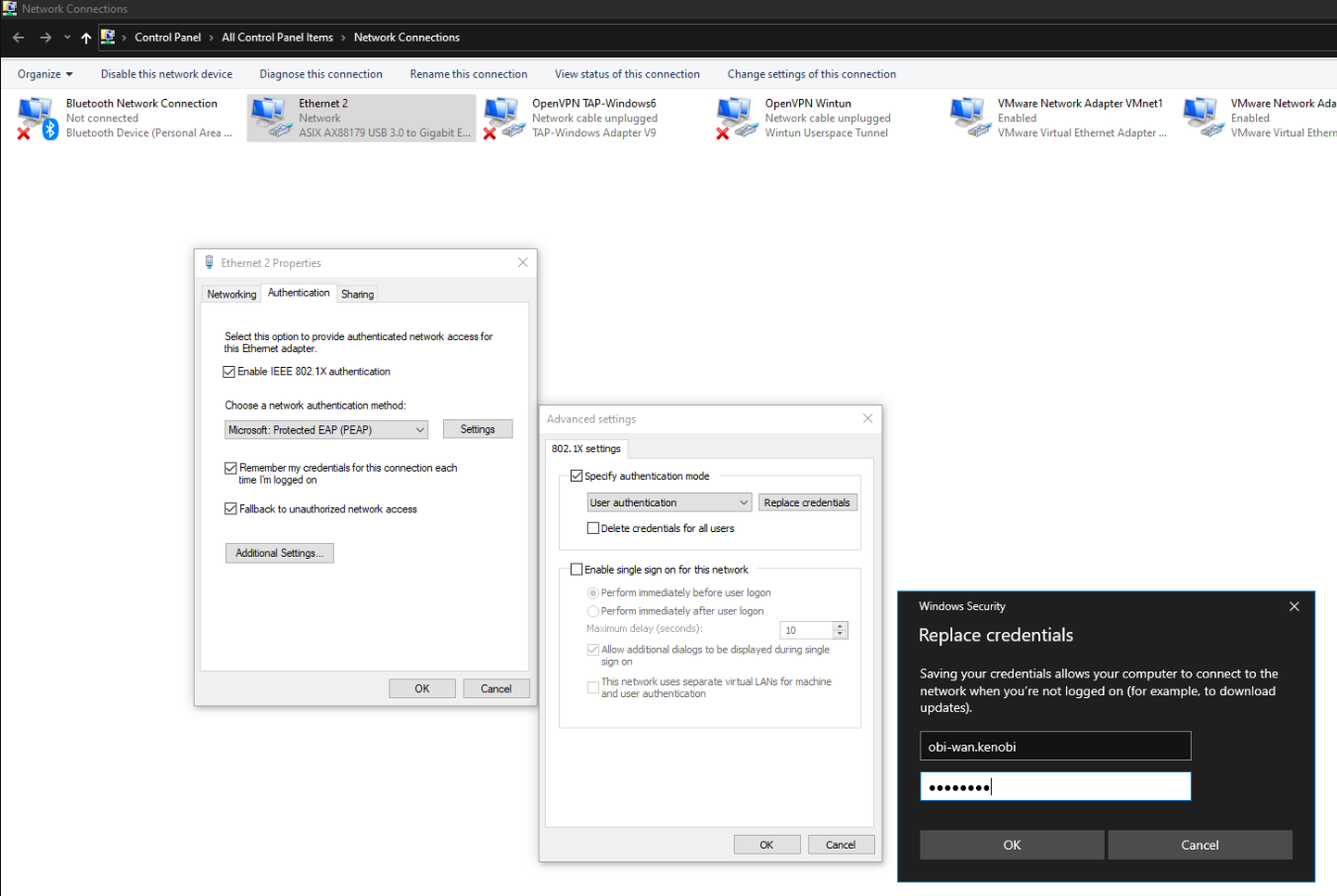

В открывшемся окне перейти во вкладку Authentication и включить:

  • Enable IEEE 802.1x authentication;
  • Choose a network authentication method - Microsoft: Protected EAP (PEAP);
  • Remember my credentials for this connection each time I'm logged on;
  • Fallback to unauthorized network access.

Нажать кнопку Additional Settings.

В открывшемся окне выбрать Specify authentication mode → User authentication и нажать Replace credentials.

В открывшемся окне ввести имя пользователя / пароль и нажать OK:

Windows 11

Нажать правой кнопкой внизу справа в баре на значок подключения и выбрать Параметры сети и Интернета, откроется страница:

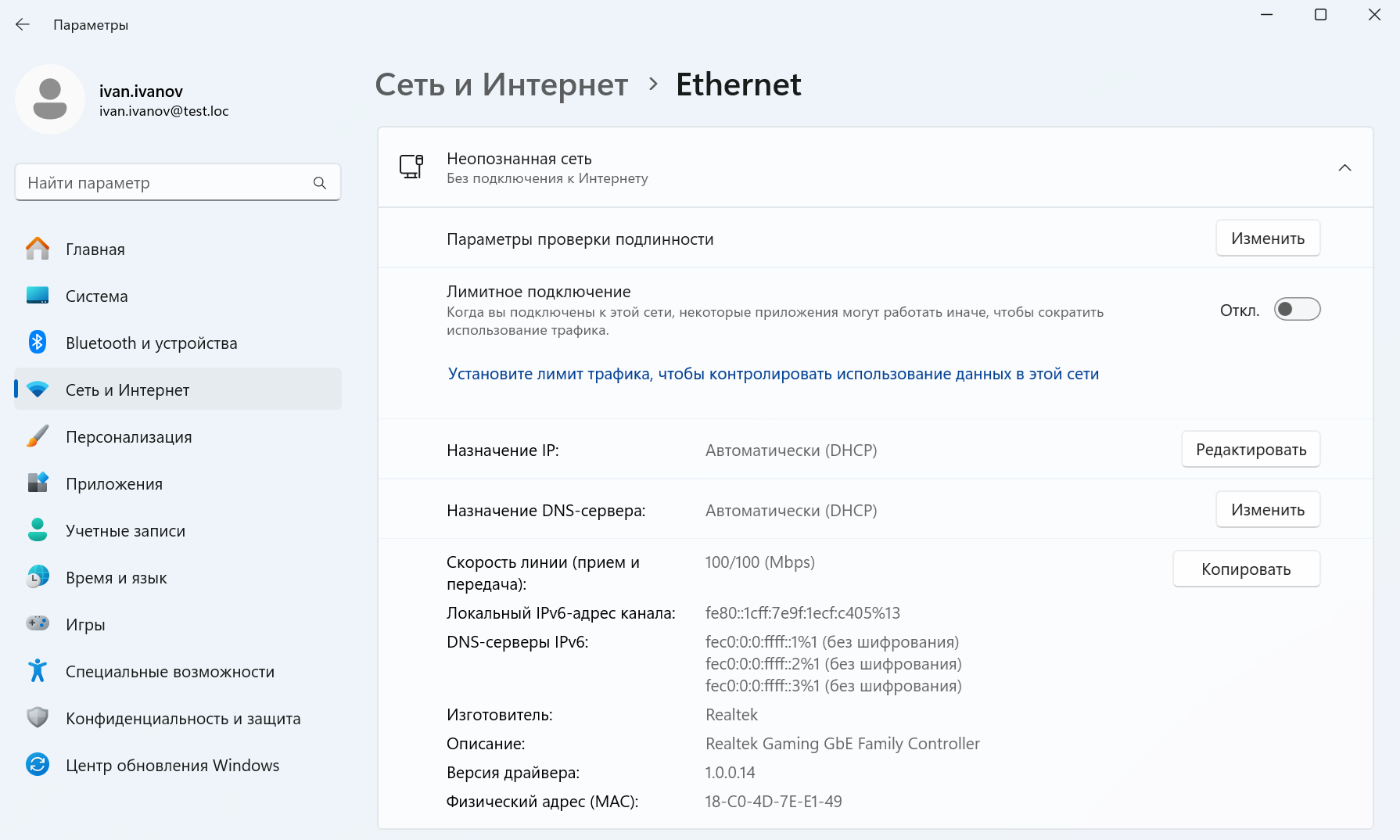

В открывшемся окне перейти в настройки Ethernet:

и нажать кнопку Изменить для Параметры проверки подлинности:

В открывшемся окне включить настройку Включить проверку подлинности IEEE 802.1X.

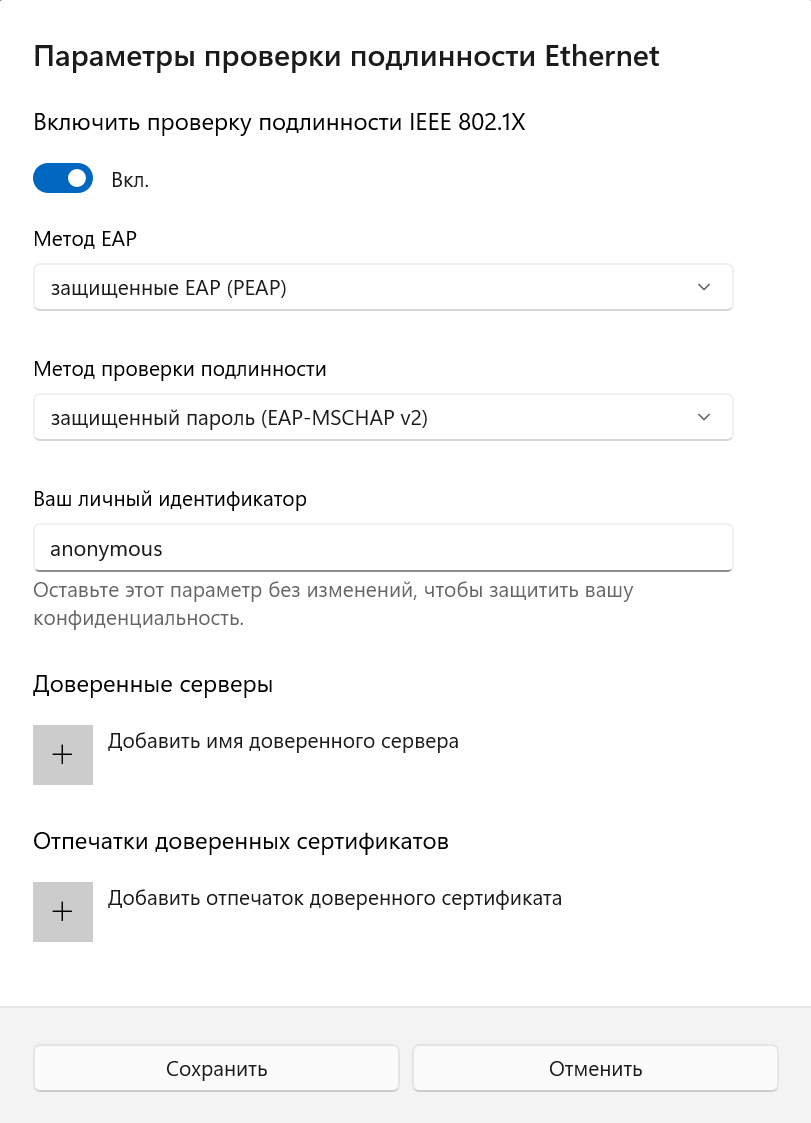

Нажать Изменить конфигурацию:

Выбрать:

  • Метод EAP - защищенные EAP (PEAP);
  • Метод проверки подлинности - защищенный пароль (EAP-MSCHAP v2).

Нажать Сохранить.

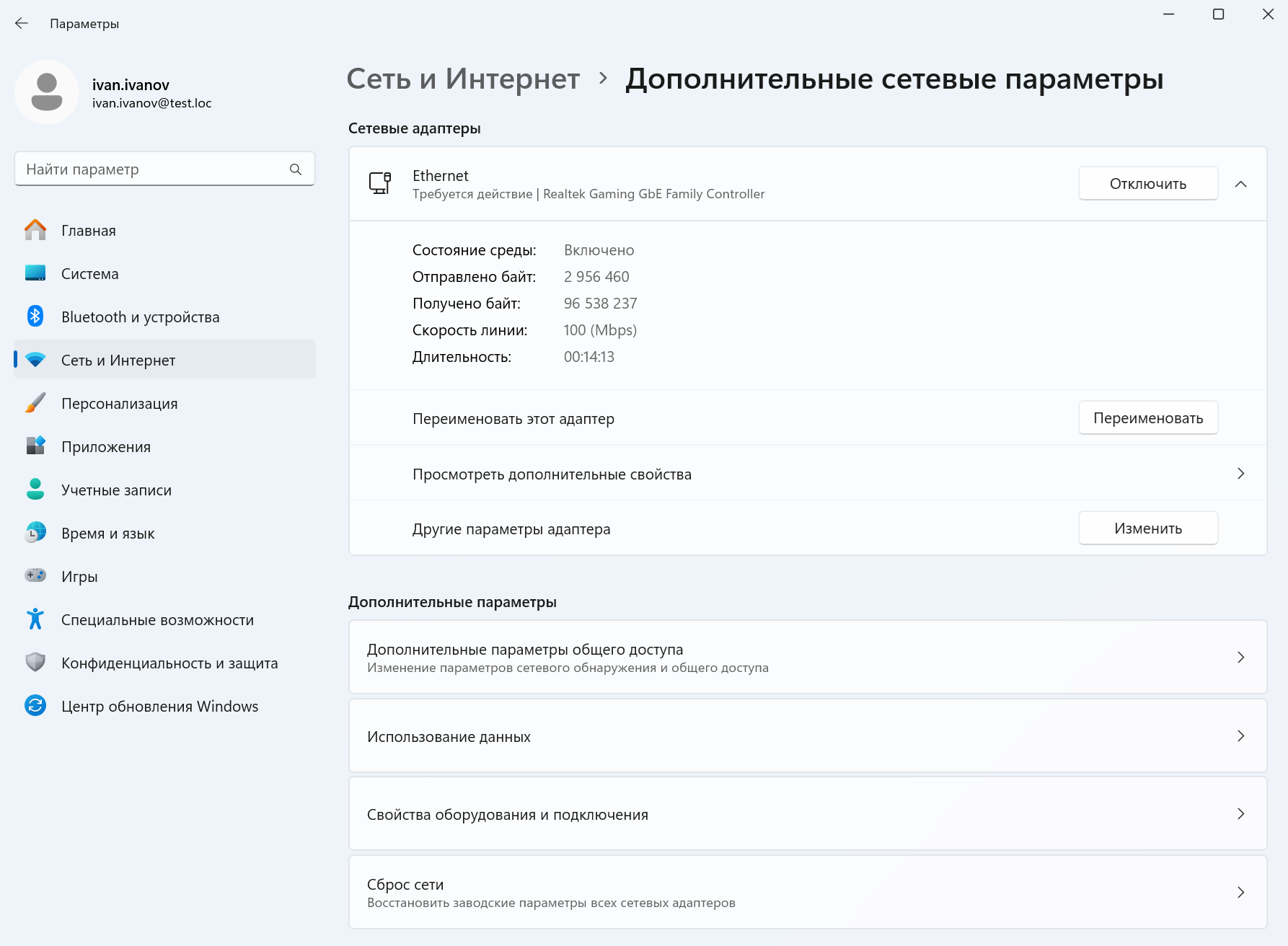

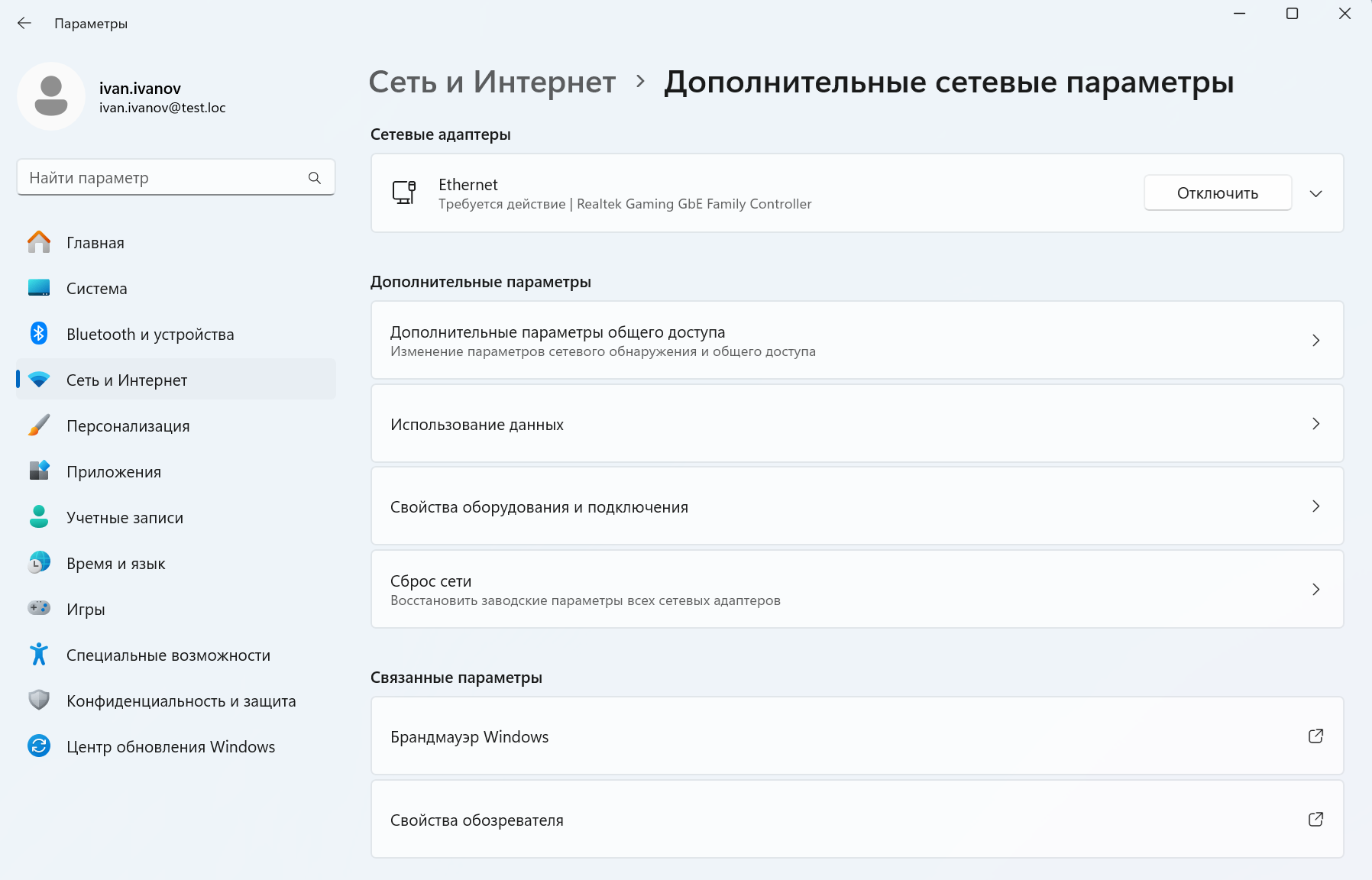

Вернуться в Параметры → Сеть и Интернет и перейти в раздел Дополнительные сетевые параметры:

Развернуть раздел Ethernet:

и нажать кнопку Изменить параметра Другие параметры адаптера.

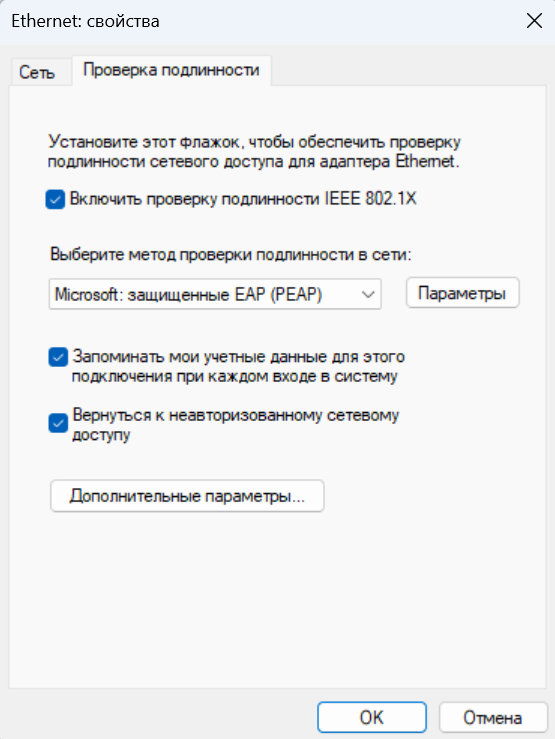

Откроется окно Ethernet: свойства, перейти во вкладку Проверка подлинности:

Включить галочку Включить проверку подлинности IEEE 802.1X.

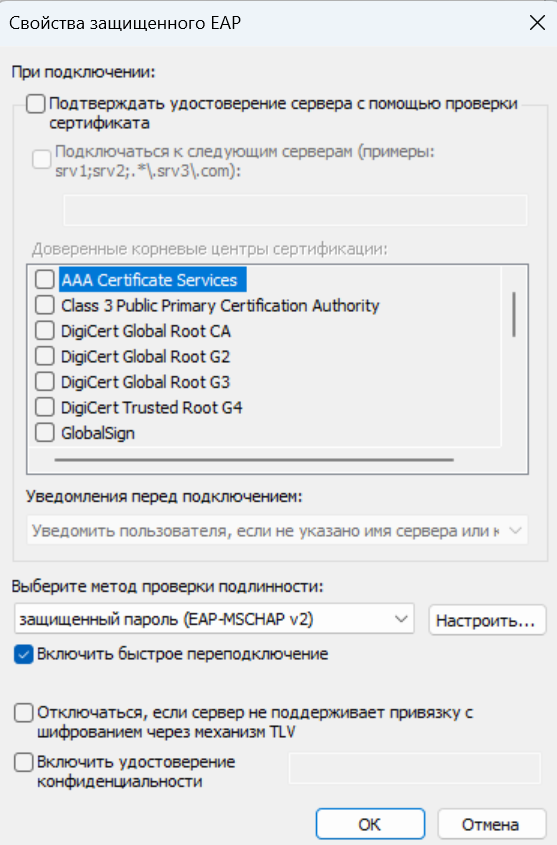

Нажать кнопку Параметры справа от окна выбора метода проверки подлинности (должен быть выбран Microsoft: защищенный EAP (PEAP)):

  • Подтверждать удостоверение сервера с помощью проверки сертификата - отключить, (если оставить настройку включенной, в ходе аутентификации надо будет согласится с предъявленным сертификатом RADIUS либо заранее добавить CA-сертификат, которым подписан сертификат сервера);
  • Подключаться к следующим серверам - отключить;
  • Включить удостоверение конфиденциальности - отключить.

Справа от метода проверки подлинности (должен быть выбран защищенный пароль (EAP-MSCHAP v2) нажать кнопку Настроить:

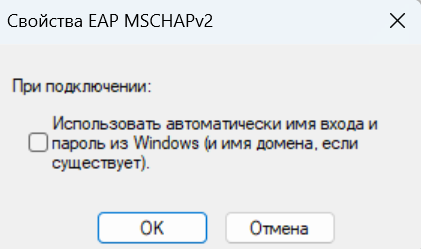

В открывшемся окне необходимо снять галочку с настройки Использовать автоматически имя входа и пароль из Windows (и имя домена, если существует). Два раза подряд нажать кнопку OK (второй раз в окне Свойства защищенного EAP).

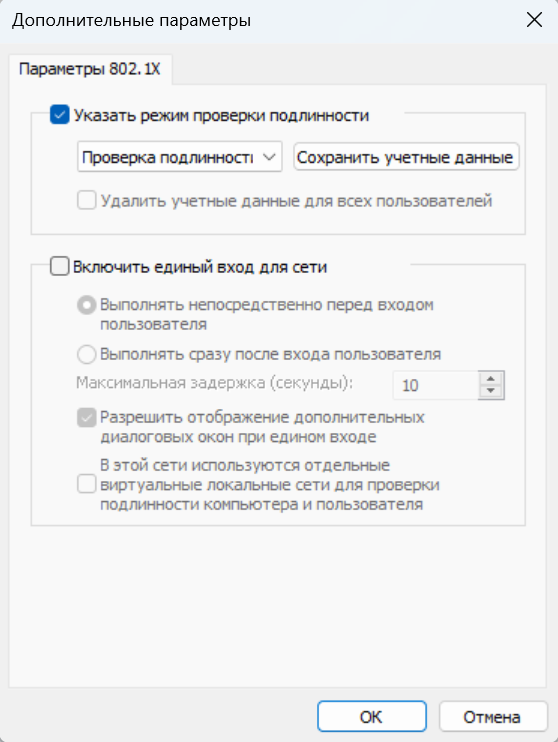

Вернувшись в окно Проверка подлинности, нажать кнопку Дополнительные параметры:

Включить настройку Указать режим проверки подлинности, выбрать в выпадающем меню Проверка подлинности пользователя. Нажать ставшую доступной кнопку Сохранить учетные данные:

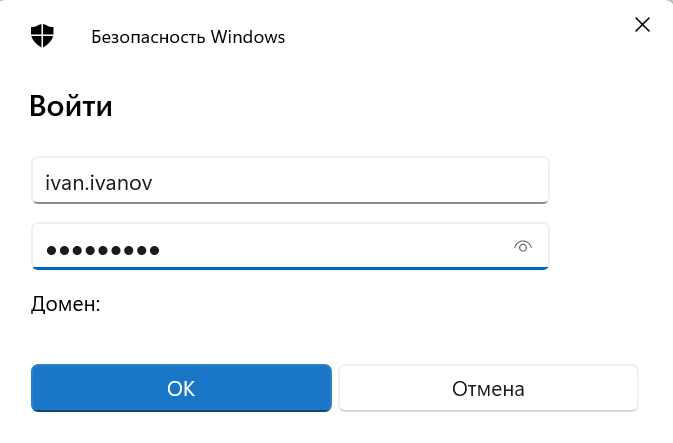

Ввести учетные данные: логин (без домена) и пароль. Нажать OK.

Два раза подряд нажать сначала OK в окне Параметры 802.1X, а далее нажать OK в окне Ethernet: свойства.

После этого может потребоваться отключить/включить кабель ПК либо перезагрузить компьютер для выполнения аутентификации пользователя.

Ubuntu

В качестве приложения для управления сетевыми соединениями необходимо использовать утилиту NetworkManager.

NetworkManager

Проверка состояния NetworkManager

Проверить, управляет ли сетевыми интерфейсами NetworkManager:

nmcli device

Интерфейсы, управление которыми выполняет NetworkManager вывод, выглядят следующим образом:

nmcli device
DEVICE           TYPE      STATE                   CONNECTION
enp3s0           ethernet  connected               enp3s0
enp2s0.1000      vlan      connected               enp2s0.1000
enp2s0           ethernet  connected               enp2s0

Неуправляемые интерфейсы выглядят следующим образом (в колонке STATE указано unmanaged):

nmcli device
DEVICE  TYPE      STATE      CONNECTION
eth0    ethernet  unmanaged  --
eth1    ethernet  unmanaged  --
lo      loopback  unmanaged  --

Если при выполнении команды вывод:

nmcli: command not found

Это значит, что NetworkManager не установлен в системе.

Установка NetworkManager

Установить NetworkManager командой:

sudo apt update && sudo apt install network-manager

В файле настроек:

/usr/lib/NetworkManager/conf.d/10-globally-managed-devices.conf

Добавить исключения для интерфейсов, которыми необходимо управлять через NetworkManager, добавив исключение в формате except:<имя интерфейса>. Пример файла, после того как были добавлены исключения для интерфейсов enp2s0 и enp3s0:

[keyfile]
unmanaged-devices=*,except:type:wifi,except:type:gsm,except:type:cdma,except:enp2s0,except:enp3s0

В файле конфигурации netplane" "/etc/netplan/01-network-manager-all.yaml изменить настройку renderer на NetworkManager для интерфейсов, управление в которых необходимо переключить на NetworkManager:

network:
  version: 2
  renderer: NetworkManager
  ethernets:
    enp3s0:

Применить настройки:

sudo netplan try

Запустить NetworkManager и включить его автозапуск:

systemctl enable NetworkManager
systemctl restart NetworkManager

Выполнить команды:

nmcli device
DEVICE           TYPE      STATE                   CONNECTION
enp3s0           ethernet  connected               enp3s0
enp2s0           ethernet  connected               enp2s0

nmcli connection
NAME             UUID                                  TYPE      DEVICE
enp3s0           12f98b70-4d3e-4789-ba2f-6c11cb17d386  ethernet  enp3s0
enp2s0           09f7c55e-505f-436b-9f62-af48a4a36414  ethernet  enp2s0

Убедиться, что интерфейсы управляются NetworkManager.

Создание подключения с использованием утилиты nmcli

Просмотреть список настроенных интерфейсов:

nmcli connection
NAME                   UUID                                  TYPE      DEVICE
Ethernet connection 1  5f6d5547-dc11-4acf-95d2-03ff67551fa9  ethernet  enp3s0

При необходимости удалить настройки интерфейса (DEVICE), для которого будет выполняться настройка:

sudo nmcli connection delete 'Ethernet connection 1'

Повторно создать интерфейс с необходимыми настройками авторизации:

sudo nmcli connection add type ethernet ifname enp3s0 con-name '8021x' \
           ipv4.method auto \
           802-1x.eap peap \
           802-1x.phase2-auth mschapv2 \
           802-1x.identity <логин пользователя> \
           802-1x.password <пароль пользователя> \
		   802-1x.system-ca-certs yes

При успешном создании подключения появится лог:

Connection '8021x' (1a268eaa-247b-4d46-b6e6-b24ce28105ca) successfully added.

После успешного создания будет выполнена попытка подключиться, используя авторизацию 802.1x.

Управление подключением с помощью утилиты nmcli

Для исправления ошибочных настроек необходимо выполнить:

sudo nmcli connection modify '8021x' \
           ipv4.method auto \
           802-1x.eap peap \
           802-1x.phase2-auth mschapv2 \
           802-1x.identity <логин пользователя> \
           802-1x.password <пароль пользователя> \
		   802-1x.system-ca-certs yes

При необходимости можно указать любой произвольный параметр, который необходимо исправить.

После чего выключить/включить интерфейс:

sudo nmcli connection down '8021x' && sudo nmcli connection up '8021x'
Connection '8021x' successfully deactivated (D-Bus active path: /org/freedesktop/NetworkManager/ActiveConnection/56)
Connection successfully activated (D-Bus active path: /org/freedesktop/NetworkManager/ActiveConnection/57)

При необходимости можно войти в интерактивный режим конфигурирования интерфейса:

sudo nmcli connection edit 8021x

В открывшемся окне ввести команду print:

nmcli> print

Используется для просмотра всех настроек сетевого интерфейса.

Для того чтобы изменить настройку, необходимо использовать команду set для соответствующей настройки:

nmcli> set 802-1x.identity <логин пользователя>
nmcli> set 802-1x.password <пароль>

Для сохранения настроек выполнить команду save:

nmcli> save
Connection '8021x' (f3a8029a-16ef-4a9f-a8f9-eee528b89fb0) successfully updated.

После чего выключить/включить интерфейс:

sudo nmcli connection down '8021x' && sudo nmcli connection up '8021x'
Connection '8021x' successfully deactivated (D-Bus active path: /org/freedesktop/NetworkManager/ActiveConnection/56)
Connection successfully activated (D-Bus active path: /org/freedesktop/NetworkManager/ActiveConnection/57)

Просмотр логов о выполнении подключения

Можно просмотреть логи в файле /var/log/syslog:

sudo cat /var/log/syslog | grep -i networkmanager

Также в случае неудачного подключения:

sudo nmcli connection down '8021x' && sudo nmcli connection up '8021x'
Connection '8021x' successfully deactivated (D-Bus active path: /org/freedesktop/NetworkManager/ActiveConnection/54)
Error: Connection activation failed: Secrets were required, but not provided
Hint: use 'journalctl -xe NM_CONNECTION=f3a8029a-16ef-4a9f-a8f9-eee528b89fb0 + NM_DEVICE=enp3s0' to get more details

Можно просмотреть лог подключения, используя утилиту journalctl, которую необходимо запускать с правами sudo:

sudo journalctl -xe NM_CONNECTION=f3a8029a-16ef-4a9f-a8f9-eee528b89fb0 + NM_DEVICE=enp3s0

Ubuntu 22 - настройка через GUI

Предварительно необходимо убедится в cli-интерфейсе системы и проверить, что NetworkManager может управлять сетевым интерфейсом!

Открыть NetworkManager можно через меню, поиск или нажатием на соответствующую иконку в панели управления подключениями в статус-баре:

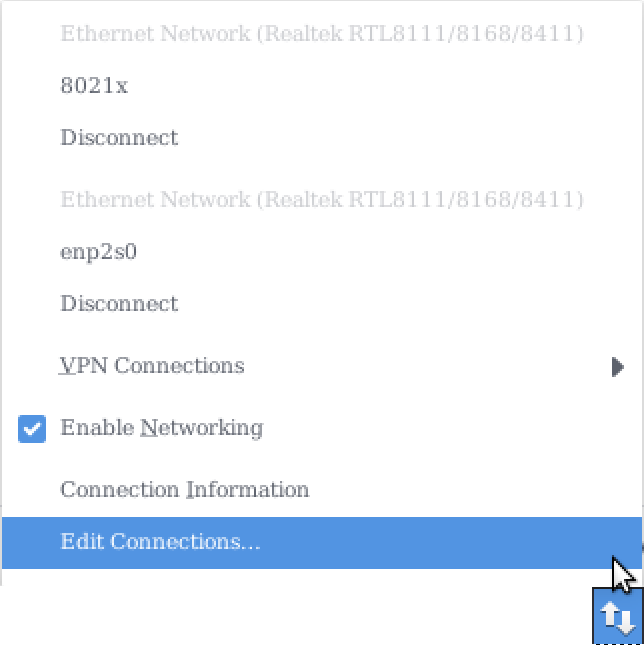

Выбрать пункт Edit Connections...:

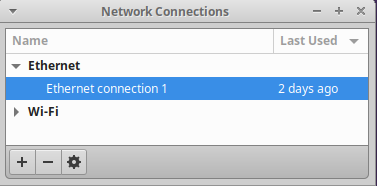

Выбрать нужное сетевое подключение и нажать внизу на шестеренку.

Если список интерфейсов не отображается или редактирование недоступно, то вероятнее всего NetworkManager не управляет интерфейсами.

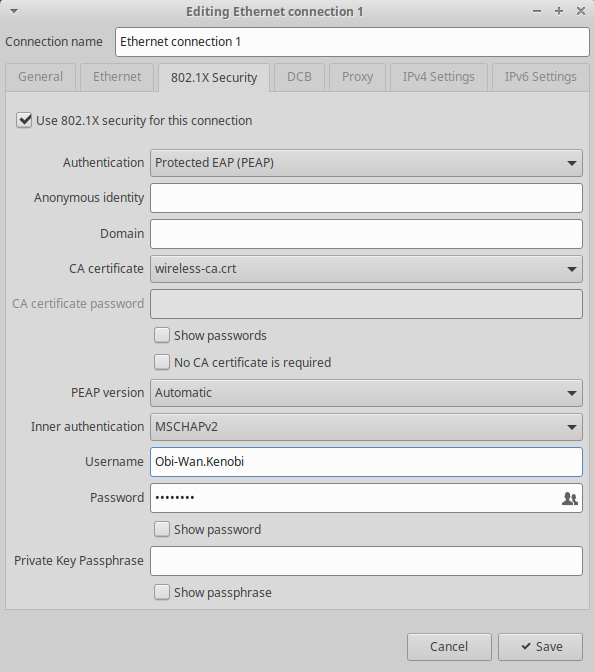

В открывшемся окне выбрать вкладку 802.1X security:

В поле Authentication выбрать Protected EAP (PEAP):

  • Authentication: Protected EAP (PEAP);
  • CA certificate: выбрать сертификат CA, которым подписан сертификат RADIUS-сервера (необходимо предварительно загрузить на клиента). Если не хотим проверять сертификат сервера, то нужно включить настройку No CA certificate is required;
  • PEAP version: Automatic;
  • Inner authentication: MSCHAPv2;
  • Username: имя пользователя;
  • Password: пароль пользователя.

Нажать Save.

Как правило, полученные настройки могут не применяться сразу - потребуется включить / отключить интерфейс.

Также NetworkManager может вообще не управлять сетевыми подключениями (вместо него это может делать, например, systemd-networkd.service). В этом случае потребуется переключить управление.

Может потребоваться перезагрузка компьютера после изменения настроек.
