Установка vESR в системе виртуализации VMware ESXi

Требования к системе виртуализации

Для установки и функционирования vESR установленная версия VMware ESXi должна быть не ниже 6.7.0.

Создание виртуальной машины

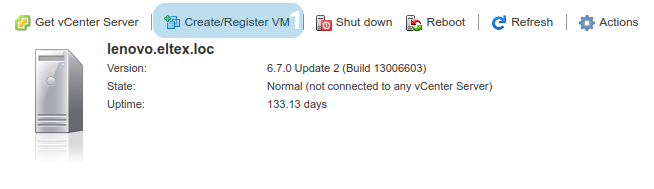

Шаг 1. В панели управления ESXi нажмите на "Create/Register VM":

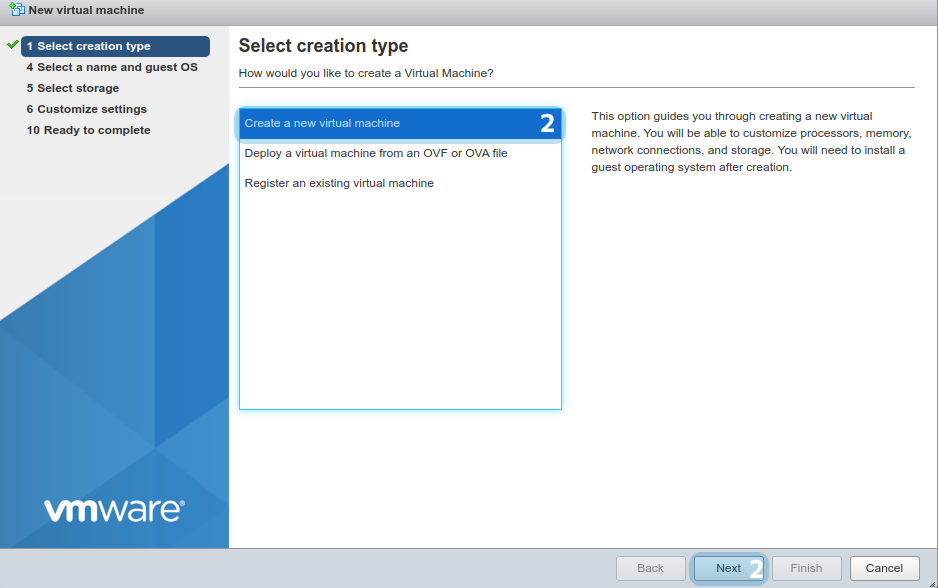

Шаг 2. Выберите "Create a new virtual machine" и нажмите "Next":

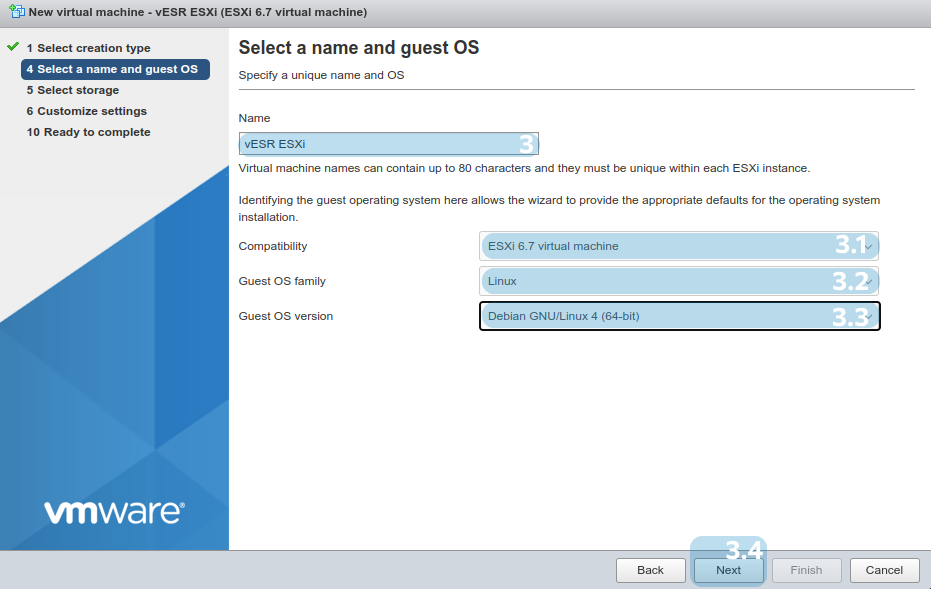

Шаг 3. Укажите имя виртуальной машины.

• 3.1 "Compability": версия ESXi,
• 3.2 "Guest OS family" : "Linux",
• 3.3 "Guest OS version": выберите любую 64-битную версию, в примере ниже выбрана "Debian GNU/Linux 4 (64-bit)".
• 3.4 Нажмите "Next":

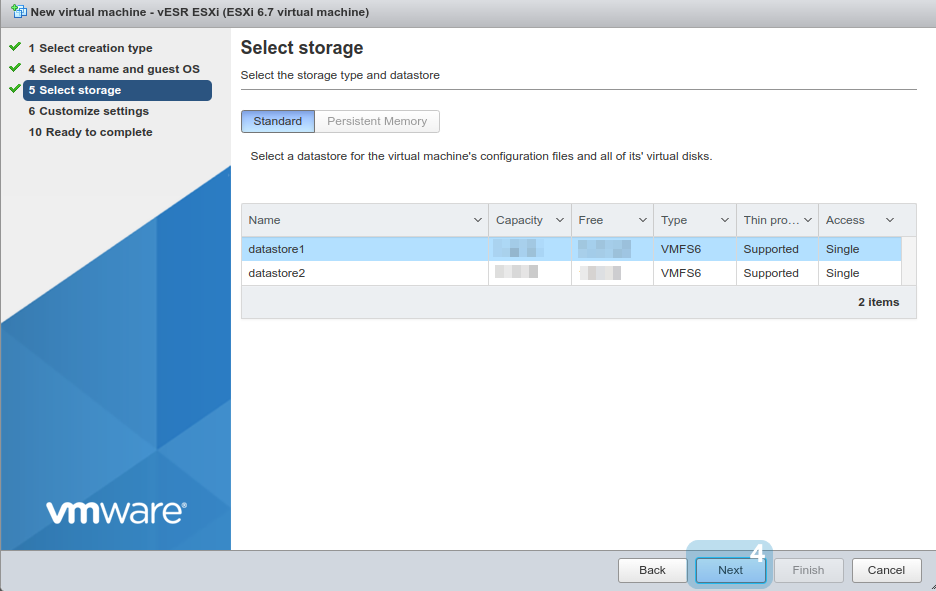

Шаг 4. Выберите хранилище для виртуальной машины (нужно предварительно создать, если ранее не было создано). Нажмите "Next":

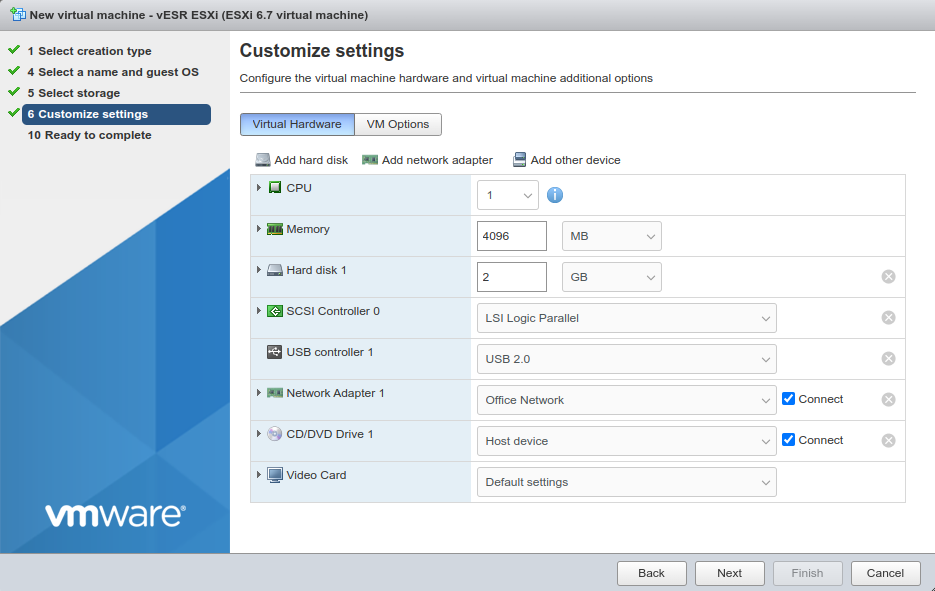

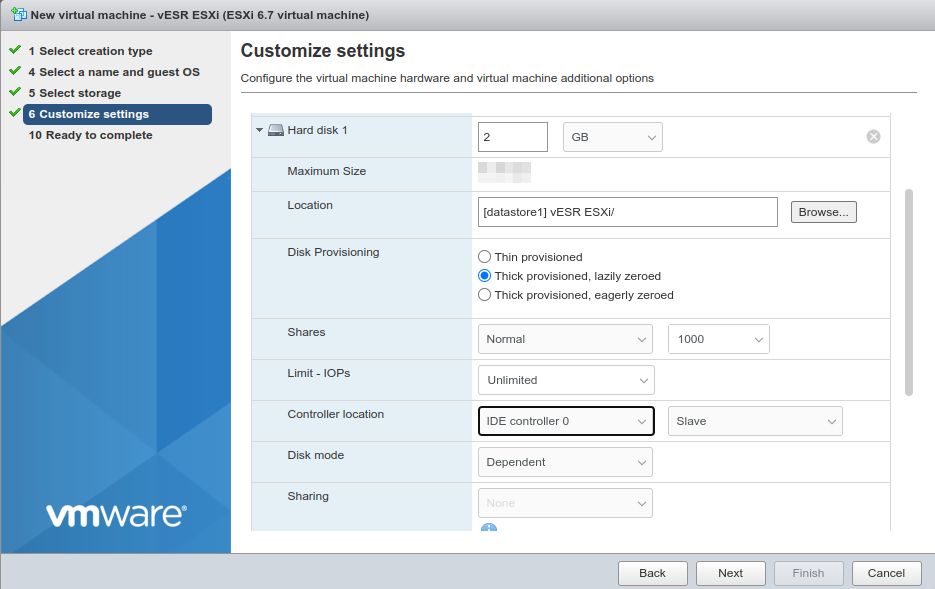

Шаг 5. Выберите Virtual Hardware для будущего vESR, обязательно не менее 3 ГБ RAM (оптимально 4 ГБ) и не менее 500 МБ хранилища. "SCSI Controller" должен быть выставлен в "LSI Logic Parallel". "Controller location" для "Hard Disk" выставите в "IDE controller". По необходимости добавьте сетевые интерфейсы.

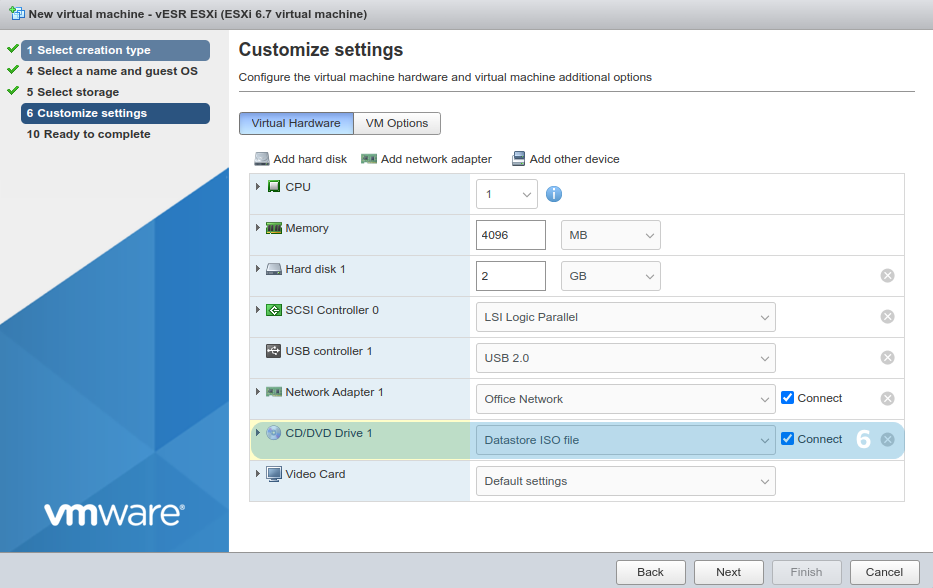

Шаг 6. Для "CD/DVD Driver" выберите "Datastore ISO file":

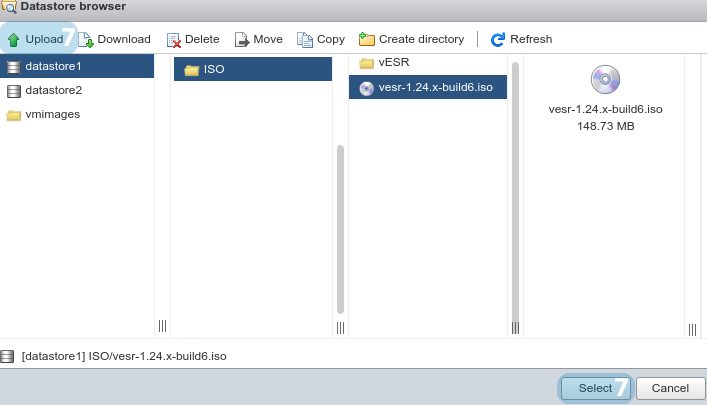

Шаг 7. Нажмите "Upload" и выберите файл образа. После загрузки выберите файл образа и нажмите "Select" -> "Next":

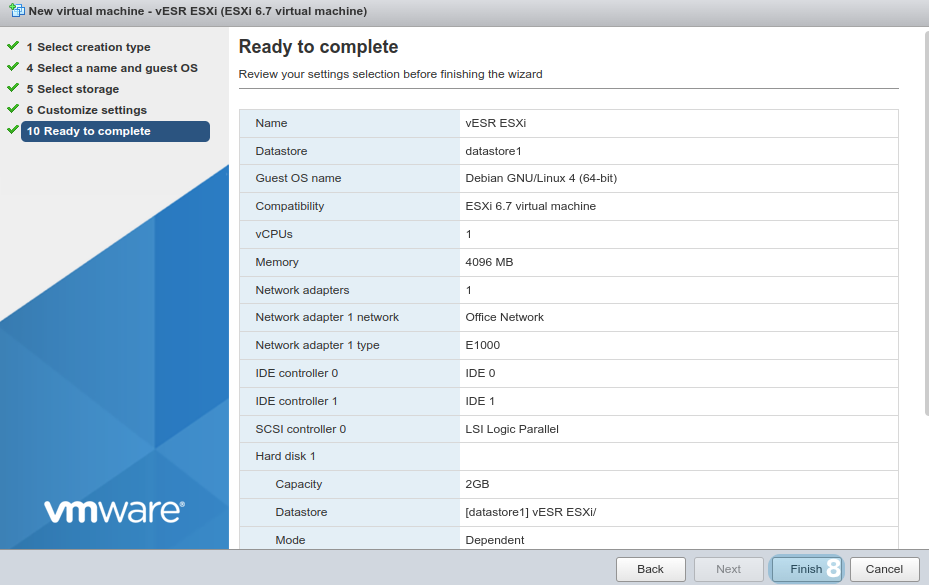

Шаг 8. Завершите создание виртуальной машины нажатием "Finish":

Установка vESR

Выберите созданную машину в панели управления, нажмите "Navigator" -> "Virtual Machines" -> <Имя созданной машины> и запустите ее нажатием "Power on":

Дальнейшие действия по установке vESR описаны в разделе Процесс установки vESR.

Подключение сетевых интерфейсов

Для созданной виртуальной машины необходимо выполнить следующие шаги:

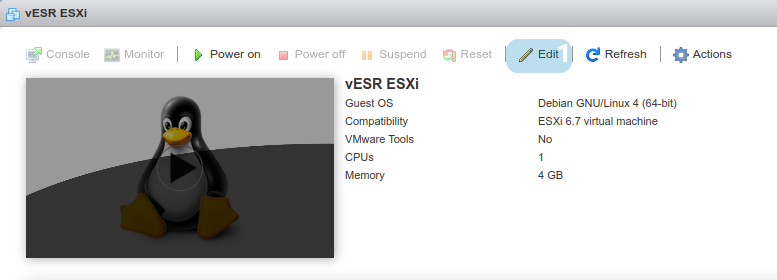

Шаг 1. Нажмите кнопку "Edit":

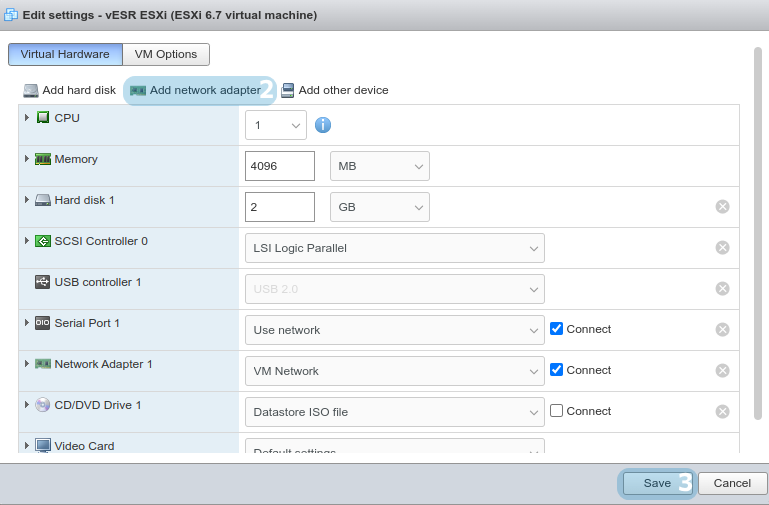

Шаг 2. Нажмите кнопку "Add network adapter". Выберите необходимый Network для нового сетевого адаптера из раскрывающегося списка:

Шаг 3. Сохраните настройки нажатием кнопки "Save" и запустите vESR.

Подключение последовательного порта

Для подключения последовательного порта необходимо выполнить следующие шаги:

Шаг 1. Нажмите кнопку "Edit":

Шаг 2. Добавьте последовательный порт, нажав кнопку "Serial port" в раскрывающемся списке "Add other device":

В меню "Serial port" выберите один из следующих вариантов:

• Use output file: все данные, которые приложение, работающее на виртуальной машине, отправляет на виртуальный последовательный порт, будут сохранены в выходном файле на хост-компьютере.
• Use physical serial port: виртуальная машина VMware ESXi будет использовать один из физических последовательных портов хоста.
• Use named pipe: две виртуальные машины или виртуальная машина и процесс на хосте будут взаимодействовать напрямую.
• Use Network: виртуальный порт будет подключен по сети. Вам нужно будет выбрать сетевую поддержку: Сервер для входящих подключений, Клиент для исходящих и ввести URI порта.

Ниже приведен пример настройки через Telnet.

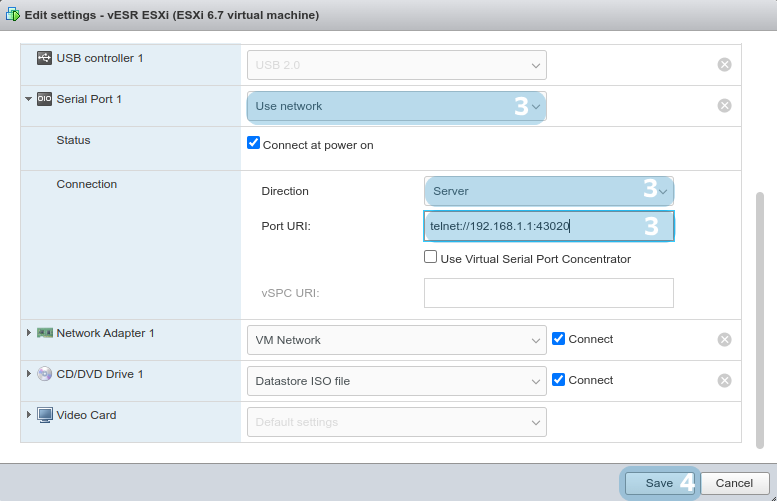

Шаг 3. В меню "Serial port" выберите "Use Network", в поле "Direction" укажите "Server", а в поле "Port URI" запишите URI для подключения в формате:

<protocol>://<ip.ad.dr.es>:<port>

где:
<ip.ad.dr.es> – адрес сервера, на котором работает виртуальная машина VMware ESXi;

<port> – свободный TCP-порт для подключения.

Шаг 4. Сохраните настройки нажатием кнопки "Save" и запустите vESR.
