Установка vESR в системе виртуализации PNETLab

Требования у системе виртуализации

Для установки и функционирования vESR установленная версия PNETLab должна быть не ниже 4.2.10.

Создание виртуальной машины

Шаг 1. PNETLab позволяет включать в схемы виртуальные машины с использованием шаблона в формате .yml и образа диска .qcow2 (формат образа тома системы виртуализации QEMU). Поэтому для запуска vESR в PNETLab необходимо получить из файла .iso файл формата .qcow2, следуя инструкции Установка vESR в системе виртуализации QEMU/KVM — пункты "Создание виртуальной машины" и "Установка vESR".

host@host:~$ qemu-img create -f qcow2 -o size=500M hda.qcow2

host@host:~$ qemu-system-x86_64 --enable-kvm -cpu host -smp 4 hda.qcow2 -cdrom vesr-installer.iso -boot d -m 3G -net nic -net user

Образ .qcow2 для импорта в PNETLab готов.

Шаг 2. Подготовка шаблона. Создайте файл vesr.yml со следующим содержимым:

---
type: qemu
description: Eltex vESR
name: vESR
cpulimit: 1
icon: Router.png
cpu: 4
ram: 3072
qemu_nic: e1000
ethernet: 4
eth_format: gi1/0/{1}
console: telnet
shutdown: 1
qemu_arch: x86_64
qemu_version: 2.12.0
qemu_options: -machine type=pc,accel=kvm -serial mon:stdio -no-user-config -nodefaults -rtc base=utc -vga std>
...

Настройки vESR должны соответствовать заданным при установке с iso на qcow2 (см. шаг 1):

cpu - соответствует -smp 4
ram - соответствует -m 3G

Образ тома hda.qcow2 и шаблон vesr.yml подготовлены.

Импорт шаблона и диска в PNETLab

Шаг 1. Подключитесь к PNETLab по SSH, создайте папку.

Имя шаблона будет связано с именем папки, в котором будет лежать подготовленный образ, поэтому оно должно обязательно начинаться с vesr-, далее указывается версия конкретного образа.

mkdir /opt/unetlab/addons/qemu/vesr-1.34

Шаг 2. Загрузите файл с образом виртуальной машины с локального компьютера в файловую систему PNETLab.

Передайте файлы на PNETLab, используя WinSCP или FileZilla, либо с помощью SCP:

scp hda.qcow2 root@198.51.100.2:/opt/unetlab/addons/qemu/vesr-1.34/

Шаг 3. Загрузка шаблона vesr.yml на сервер PNETLab.

Посредством команды scp загрузите шаблон в следующую папку:

scp vesr.yml root@198.51.100.2:/opt/unetlab/html/templates/

Шаг 4. Исправление права на чтение файлов.
Для этого запустить в PNETLab скрипт:

root@pnetlab:~# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions

Шаг 5. Добавление vESR как ноды в лабораторию.
Перейдите в веб-интерфейс PNETLab, в контекстном меню в лаборатории откройте пункт "Node" и в списке выберите "Eltex vESR":

Шаг 6. Настройки vESR. Настройки импортируются из шаблона vesr.yml. На данном этапе достаточно убедиться, что всё корректно перенеслось и ничего менять не нужно (если значения не соответствуют — изменить на те, что были указаны в шаблоне):

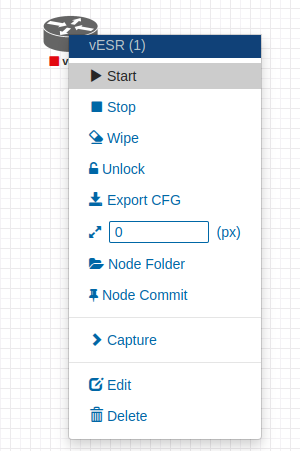

Шаг 7. Запуск ноды и определение Telnet-порта, по которому будет выполняться подключение к vESR. Выберите ноду, нажмите "Start":

echo "options kvm ignore_msrs=1 report_ignored_msrs=0" > /etc/modprobe.d/kvm.conf

При наведении на ноду будет указан порт, по которому доступно управление vESR:

Таким образом, дальнейшее подключение к vESR производится через Telnet по порту 30001.

Подключение сетевых интерфейсов

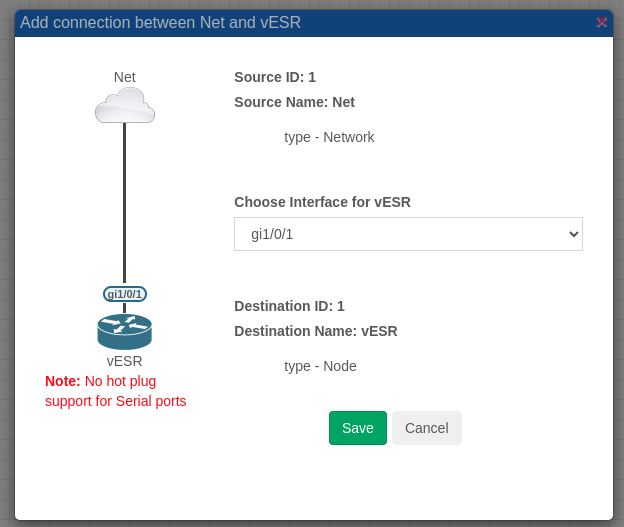

Шаг 1. Для подключения сетевого интерфейса добавьте в лабораторию сеть Net. Соедините линком объекты:

Перейдите в консоль для конфигурирования интерфейса vESR:

vesr# configure
vesr(config)# interface gigabitethernet 1/0/1
vesr(config-if-gi)# ip address 198.51.100.2/24
vesr(config-if-gi)# exit
vesr(config)# exit
Warning: you have uncommitted configuration changes.
vesr# commit
Configuration has been successfully applied and saved to flash. Commit timer started, changes will be reverted in 600 seconds.
vesr# confirm
Configuration has been confirmed. Commit timer canceled.
vesr# ping 198.51.100.1
PING 198.51.100.1 (198.51.100.1) 56 bytes of data.
!!!
--- 198.51.100.1 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2003ms
rtt min/avg/max/mdev = 0.150/0.223/0.313/0.069 ms
