Назначение

Для возможности предоставления VoIP-услуг абонентам сети разработаны IP-телефоны серии VP. Устройства ориентированы на домашних пользователей и небольшие офисы, а также подойдут для организаций с высокими требованиями к качеству передаваемой голосовой информации, надежности и удобству использования.

VP-20(P) — IP-телефоны, предназначенные для предоставления голосовых услуг и подключения персонального компьютера в IP-сеть по одному кабелю. Устройство обладает передовым функционалом, высоким качеством и универсальным дизайном. Модель VP-20P отличается от модели VP-20 поддержкой технологии PoE+.

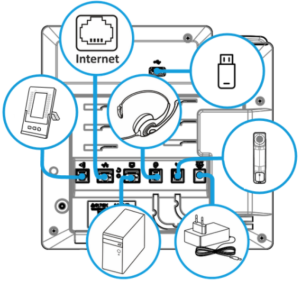

Ниже изображена схема включения устройства VP-20(P):

Схема включения VP-20(P)

Структура и принцип работы

IP-телефон VP-20(P) состоит из следующих подсистем:

  • контроллер, в состав которого входит:
    • высокоинтегрированная система на кристалле, включающая в себя:
      • процессор;
      • 1000-мегабитный коммутатор со встроенными PHY;
      • звуковой кодек;
      • NAND Flash 512 MБ;
      • оперативную память DDR3 512 MБ.

    • цветной дисплей с разрешением 800 × 480 пикселей;

    • полноценная цифровая клавиатура с дополнительными функциональными клавишами;

    • 1 порт EXT: RS-485 для подключения консоли расширения;

    • 1 порт LAN: RJ-45 10/100/1000BASE-T;

    • 1 порт PC: RJ-45 10/100/1000BASE-T;
    • 1 порт Handset: RJ-9 (4P4C) для подключения трубки;
    • 1 порт Headset: RJ-9 (4P4C) для подключения гарнитуры;
    • 1 порт USB: для подключения периферийных устройств.

Структурная схема устройства приведена на рисунке ниже.


Устройство работает под управлением операционной системы Linux. Основные функции управления сосредоточены в процессоре.

Характеристики устройства

Общие параметры
Питание
  • адаптер питания 12 В DC, 3 А
  • питание по Ethernet-кабелю PoE+ IEEE 802.3at (только для VP-20P)
Потребляемая мощность в рабочем режиме24 Вт (при подключении 3 консолей расширения VP-EXT22)
Рабочий диапазон температурот +0 до +40 °С
Относительная влажность при температуре 25°Сдо 80 %
Габариты (Ш × В × Г)228 × 86 × 220 мм
Массане более 0,8 кг
Срок службыне менее 5 лет
Доступные интерфейсы
  • LAN: 1 порт Ethernet RJ-45 10/100/1000BASE-T
  • PC: 1 порт Ethernet RJ-45 10/100/1000BASE-T
  • Handset: 1 разъем RJ-9 (4P4C) для подключения трубки
  • Headset: 1 разъем RJ-9 (4P4C) для подключения гарнитуры
  • EXT: 1 разъем RJ-25 (6P6C) для подключения консоли расширения

Параметры LAN-интерфейса Ethernet

Количество портов1
Электрический разъемRJ-45
Скорость передачи
  • 10 Мбит/с
  • 100 Мбит/с
  • 1000 Мбит/с
  • автоопределение
Поддержка стандартов

BASE-T

Параметры PC-интерфейса Ethernet

Количество портов1
Электрический разъемRJ-45
Скорость передачи
  • 10 Мбит/с
  • 100 Мбит/с
  • 1000 Мбит/с
  • автоопределение
Поддержка стандартов

BASE-T


Основные функциональные возможности устройства

Функциональные возможности VoIP

Поддерживаемые протоколы

SIP

Ключевые особенности
  • 6 SIP-аккаунтов с независимой настройкой
  • Поддержка до 3-х резервных SIP-серверов
  • Отображение номера и имени вызывающего абонента (CallerID)
  • Отключение микрофона (Mute)
  • Повторный набор номера (Redial)
  • История вызовов (Call History)
  • Локальная телефонная книга (Local Phonebook)
  • Телефонная книга LDAP (LDAP Remote Phonebook)
  • Удаленная телефонная книга (Remote Phonebook)
  • Поддержка режима громкой связи
  • Отображение статуса наблюдаемого абонента (BLF)
Голосовые функции
  • Детектор активности речи (VAD)
  • Обнаружение и генерирование сигналов DTMF
Обнаружение и генерирование сигналов DTMF
  • Inband
  • RFC2833
  • SIP INFO

Кодеки

  • G.711а
  • G.711u
  • G.722
  • G.726-24
  • G.726-32
  • G.729
  • OPUS
Функции ДВО
  • Удержание вызова — Call Hold
  • Передача вызова — Call Transfer
  • Уведомление о поступлении нового вызова — Call Waiting
  • Переадресация по занятости — Call Forwarding Busy (CFB)
  • Переадресация по неответу — Call Forwarding no Reply (CFR)
  • Безусловная переадресация — Call Forwarding Unconditional (CFU)
  • Не беспокоить — Do Not Disturb (DND)
  • Совершение анонимных вызовов — Calling Line Identification Restriction (CLIR)
  • Горячая/теплая линия — Hotline/Warmline
  • Сбор конференции —  Conferencing for User Agents (RFC 4579)
  • Остановка набора по нажатию #
  • Перехват вызова — Call Pickup
  • Групповое прослушивание — Group Listening
Сетевые функциональные возможности
Протоколы
  • Static IP
  • DHCP

Поддержка DHCP-опций

  • 1 — Subnet Mask
  • 3 — Router
  • 6 — Domain Name Server
  • 12 — Host Name
  • 15 — Domain Name
  • 26 — Interface MTU
  • 28 — Broadcast Address
  • 33 — Static Route
  • 40 — Network Information Service Domain
  • 41 — Network Information Servers
  • 42 — Network Time Protocol Servers
  • 43 — Vendor-Specific Information
  • 66 — TFTP ServerName
  • 67 — Bootfile name
  • 120 — SIP Servers
  • 121 — Classless Static Route
  • 132 — Vlan ID
  • 133 — QoS Priority Level
  • 249 — Private/Classless Static Route (Microsoft)
Поддержка NTP
  • Статическое указание адреса NTP-сервера
  • Динамическое получение адреса NTP-сервера по DHCP

Управление и мониторинг

Ключевые особенности
  • Гибкая настройка доступа к элементам меню на дисплее устройства
  • Двуязычный интерфейс
Интерфейсы
  • Web-интерфейс
  • SSH
  • Меню на дисплее устройства

Вывод отладочной информации

  • Syslog
  • File
  • Console
Загрузка/обновление ПО и конфигурации
  • Автообновление по расписанию
  • Периодическое автообновление


Конструктивное исполнение

IP-телефон VP-20(P) выполнен в пластиковом корпусе с размерами 228 × 86 × 220 мм.

Верхняя панель устройства. Индикация

Внешний вид верхней панели устройства VP-20(P) приведен на рисунке ниже.

На верхней панели устройства VP-20(P) расположены следующие световые индикаторы:

Элемент передней панели

Описание

Состояние индикатораСостояние устройства

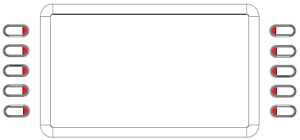

1

Индикаторы программируемых клавиш

Зависит от конфигурации

2

Системный индикаторЗависит от конфигурации
3

Индикатор наличия новых сообщений 1

Мигает зеленымЕсть непрочитанные сообщения или новые голосовые сообщения
Не горитНет новых сообщений
4

Индикатор включенной гарнитуры

Горит зеленымАктивирована гарнитура
Не горитГарнитура не активирована
5

Индикатор отключенного микрофона

Горит зеленымАктивирован режим mute для текущего разговора
Не горитРежим mute не активирован
6

Индикатор громкой связиГорит зеленымАктивирована громкая связь
Не горитГромкая связь не активирована

1 Не поддержано в версии 1.4.1.

Также на панели расположены следующие органы управления:

Элемент передней панели

Описание

7

Контекстно-зависимые клавиши

8

Отмена действия
9

Навигация
10

Подтверждение действия
11

Сбор конференции
12

Постановка/снятие вызова с удержания
13

Трансфер (перевод) вызова
14

Повторный вызов последнего набранного номера

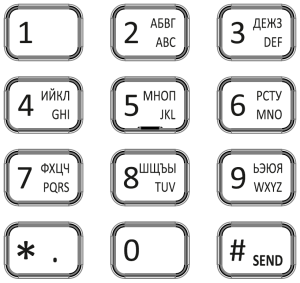

15

Кнопки ввода
16

Клавиши регулировки громкости

Задняя панель устройства

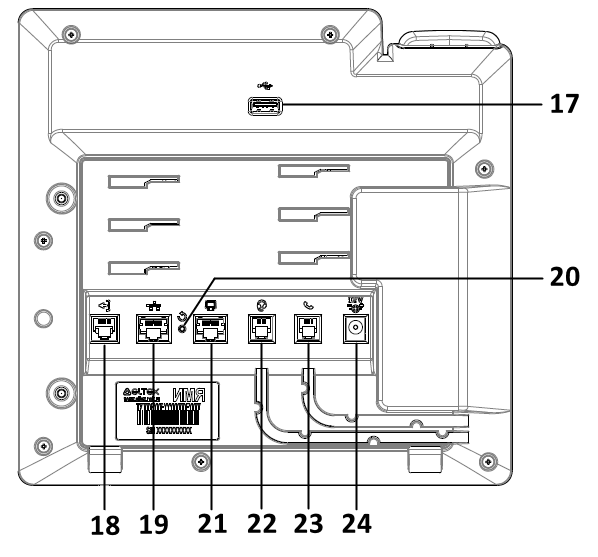

Внешний вид задней панели VP-20(P) приведен на рисунке ниже.

Элемент задней панели

Описание

17USBпорт USB для подключения периферийных устройств

18

EXT

разъем для подключения консоли расширения

19

LAN

порт 10/100/1000BASE-T Ethernet (разъем RJ-45) для подключения к локальной сети

20

Reset

кнопка для перезапуска устройства
21

PC

порт 10/100/1000BASE-T Ethernet (разъем RJ-45) для подключения ПК

22Гарнитурапорт RJ-9 для подключения гарнитуры
23Трубкапорт RJ-9 для подключения трубки
24DCразъем для подключения адаптера питания, 12 В, 3 A

Индикация состояния на дисплее

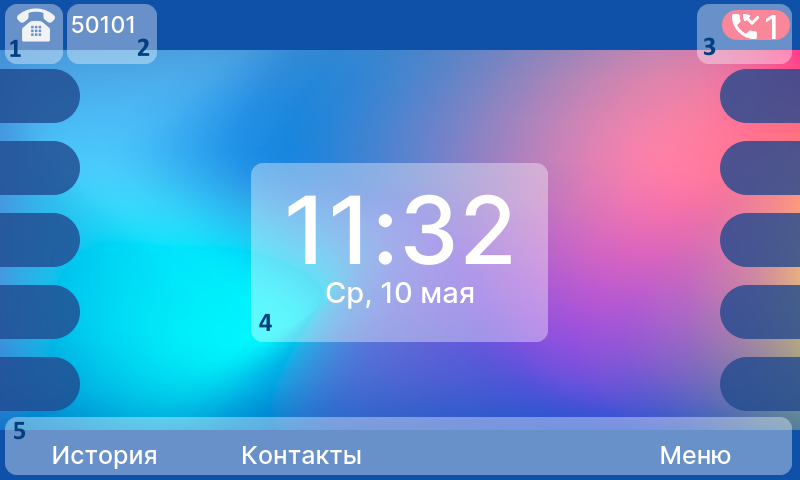

Главный дисплей

№Описание
1

 Индикатор звукового интерфейса:

— интерфейс по умолчанию "трубка". Обозначает обычный режим работы телефона (входящий рингтон проигрывается в спикерфон);


  — интерфейс по умолчанию "гарнитура". Обозначает сдвоенный режим (входящий рингтон проигрывается одновременно в спикерфон и гарнитуру).

2

Имя аккаунта по умолчанию, а при отсутствии имени — телефонный номер.

3

Индикатор пропущенных вызовов или индикатор режима "Без звука".

4

Текущие дата и время.

5

Разделы, к которым осуществляется переход при нажатии софт-клавиш.

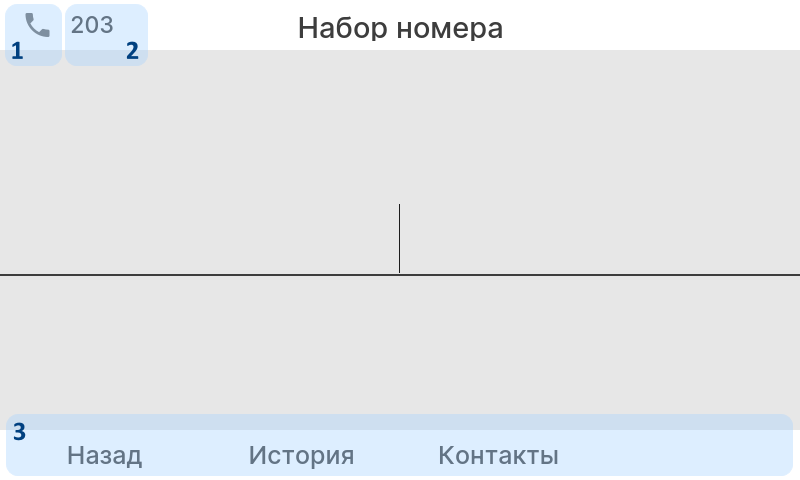

Дисплей набора номера

№Описание
1

Индикатор звукового интерфейса:

   — активный интерфейс "трубка";

  — активный интерфейс "спикерфон";

   — активный интерфейс "гарнитура".

2

Имя аккаунта по умолчанию, а при отсутствии имени — телефонный номер.

3

Разделы, к которым осуществляется переход при нажатии софт-клавиш.

Комплект поставки

В базовый комплект поставки устройства серии VP-20(P) входят:

  • IP-телефон VP-20(P);
  • Двухпозиционная подставка;
  • Консольное расширение VP-EXT22 (опционально);
  • Телефонная трубка и кабель для подключения трубки;
  • Адаптер питания 220/12 В, 3 А (только для VP-20);
  • Кабель RJ-45;
  • Информация о товаре и гарантии.

По запросу в комплект поставки может быть добавлена гарнитура.

Базовая настройка

Перед использованием телефона рекомендуется обновить ПО.

Получение IP-адреса телефона

Нажмите софт-клавишу <Меню>, в разделе «Статус» выберите пункт «Сеть» и посмотрите, какой IP-адрес получил телефон. Если устройство не получило IP-адрес, то строка «IP-адрес» в Меню → Статус → Сеть останется пустой.

Базовая настройка с помощью экранного меню

Управление телефоном можно осуществлять софт-клавишами, которые расположены под экраном телефона, а также справа и слева от него. Значения софт-клавиш отображаются внизу, а также слева и справа от экрана.

1. Нажмите софт-клавишу <Меню>.

2. Перейдите к разделу меню «Настройка сетевых параметров»: Меню → Настройки → Система →
Сеть → IP/VLAN → VoIP IP.

3. Настройте необходимые параметры сети.

Список параметров сети и их значения можно получить у администратора сети.

4. Перейдите к разделу «Настройка аккаунтов»: Меню → Настройки → Система → Аккаунты →
Аккаунт 1..6.

5. Настройте необходимые параметры аккаунтов.

Список параметров аккаунта и их значения можно получить у администратора сети или провайдера услуг телефонии.

Базовая настройка с помощью web-интерфейса

1. Откройте web-браузер, например Firefox, Opera, Chrome.

2. В адресной строке браузера введите IP-адрес телефона. При успешном подключении к устройству появится окно с запросом логина и пароля.

3. Заполните поля и нажмите кнопку «Войти». По умолчанию логин — admin, пароль — password.

4. При необходимости измените сетевые параметры на вкладке: Сеть → Интернет.

5. Настройте параметры VoIP на вкладке: IP-телефония → SIP аккаунты.

Для входа в web-интерфейс телефона необходимо, чтобы компьютер, с которого производится вход, находился с телефоном в одной локальной сети или между сетями присутствовал маршрут. По вопросам подключения телефона проконсультируйтесь с администратором сети.

Использование телефона

Исходящие вызовы

Обычный вызов

Вариант 1: Снимите трубку, наберите номер на клавиатуре телефона и нажмите <Вызов>.
Вариант 2: Наберите номер, а затем снимите трубку. Вызов будет создан по истечению S-таймера.

Громкая связь

При положенной трубке наберите номер на клавиатуре телефона и нажмите <Вызов> или клавишу.

Выход из режима громкой связи:
Если трубка лежит на телефоне, снимите ее. Громкая связь автоматически выключится.

Гарнитура

Вариант 1: При положенной трубке наберите номер на клавиатуре телефона и нажмите клавишу .

Вариант 2: Нажмите клавишу , наберите номер и нажмите <Вызов>.

Выход из режима гарнитуры:

Если трубка лежит на телефоне, снимите ее. Гарнитура автоматически выключится. Если трубка была поднята, нажмите клавишу .

Входящие вызовы

Принять вызов можно следующими способами:

  • Поднять трубку;
  • Нажать софт-клавишу <Ответ>;
  • Нажать клавишу  или .

Вы можете игнорировать звонок, нажав софт-клавишу <Тишина>, или отклонить звонок, нажав софт-клавишу <Отбой>.

Отключение микрофона

Если во время разговора необходимо отключить микрофон для того, чтобы собеседник вас не слышал, необходимо нажать клавишу . При этом индикатор MUTE загорится зеленым цветом, а на дисплее появится пиктограмма зачеркнутого микрофона .

Завершение вызова

Для завершения вызова можно воспользоваться одним из следующих способов:

  • Завершите вызов софт-клавишей <Отбой>;
  • В режиме громкой связи нажмите клавишу ;
  • В режиме гарнитуры нажмите клавишу ;
  • В режиме обычной связи положите трубку.

Удержание вызова

Для того чтобы поставить вызов на удержание, нажмите софт-клавишу <Удержать> или клавишу . При постановке на удержание на дисплее появляется пиктограмма паузы .

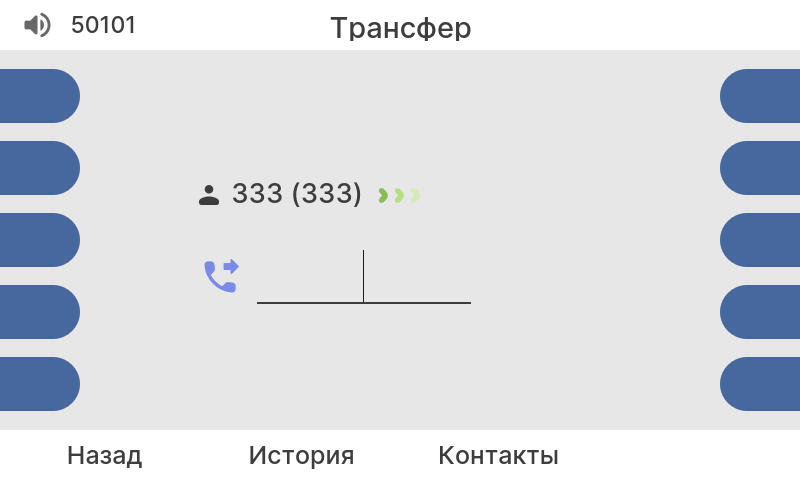

Трансфер вызова

Перевести вызов можно, находясь в режиме разговора:

Вариант 1:

1. Нажмите клавишу  или софт-клавишу <Трансфер>;
2. Введите номер телефона, на который необходимо перевести вызов, и нажмите софт-клавишу <Вызов>;
3. После ответа абонента предупредите его о том, что намерены перевести вызов. Нажмите клавишу или софт-клавишу <Трансфер>.


Вариант 2:

1. Нажмите клавишу  или софт-клавишу <Трансфер>;
2. Введите номер телефона, на который необходимо перевести вызов;
3. Нажмите клавишу  или положите трубку.

Конференция

Организовать трехстороннюю конференцию можно при наличии одного активного вызова и одного вызова на удержании. Для этого нажмите софт-клавишу <Конференция> или клавишу . Если существует один активный вызов и необходимо подключить другого абонента к конференции, то нажмите одну из следующих клавиш: софт-клавишу <Конференция>, софт-клавишу <Удержать>, клавишу  или клавишу . Текущий вызов будет поставлен на удержание. Наберите номер телефона второго собеседника и после ответа нажмите софт-клавишу <Конференция>. Трехсторонняя конференция организована. На дисплее будут отображены номера телефонов обоих собеседников.

Групповое прослушивание

Режим группового прослушивания позволяет дублировать звук с динамика трубки на динамик громкой связи, при этом активирован только микрофон трубки.

Вариант 1:
При поднятой трубке нажмите клавишу .

Вариант 2:
При поднятой трубке нажмите сконфигурированную функциональную клавишу "Групповое прослушивание".

Выход из группового прослушивания:

  • Нажмите клавишу , телефон перейдет в режим разговора по трубке;
  • Положите трубку, телефон перейдет в режим громкой связи.

Консоль расширения VP-EXT22

Для расширения функционала VP-20(P) пользователям опционально поставляется консоль расширения VP-EXT22, которая способна увеличить количество программируемых клавиш. Консоль включает в себя 22 дополнительные клавиши с индикацией, цветной дисплей и 3 виртуальных страницы.

Передняя панель устройства

Передняя панель VP-EXT22 приведена на рисунке ниже.

На панели расположены следующие органы управления:

Элемент передней панели

Описание

Состояние индикатораСостояние устройства
1

Индикаторы программируемых клавиш

Зависит от конфигурации

2

Кнопки переключения виртуальных страниц—

Задняя панель устройства

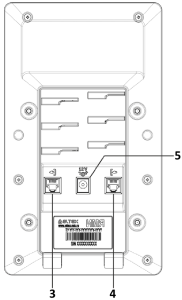

Внешний вид задней панели VP-EXT22 приведен на рисунке ниже.

Элемент задней панели

Описание

3

разъемы RJ-25 (6P6C) для подключения к следующей консоли
4

разъемы RJ-25 (6P6C) для подключения к телефону или предыдущей консоли

5

разъем для подключения адаптера питания, 12 В, 3 A


  • Нет меток
