Назначение

Не все взаимодействия между АТС возможно организовать по протоколу IP. В некоторых случаях применяются каналы с использованием технологии TDM (Time Division Multiplexing). Для сопряжения сетей VoIP и TDM используются транковые шлюзы.

В линейке продуктов Eltex имеются транковые шлюзы на 1, 2, 4 потока E1 (SMG-2/SMG-4) и транковый шлюз на 16 потоков E1 (SMG-3016).

В документе под транковым шлюзом или SMG подразумевается SMG-3016.

Схема использования

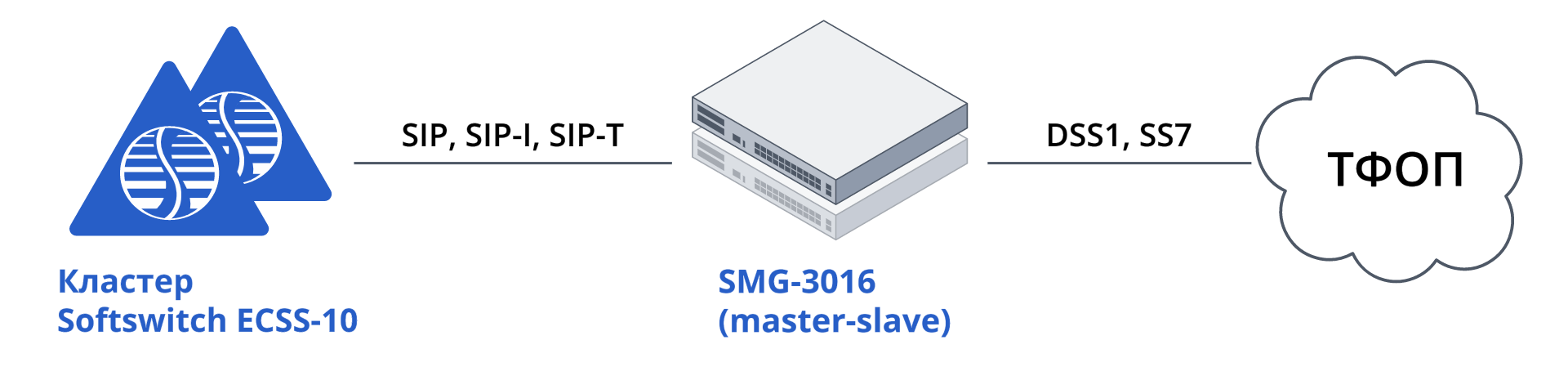

Рисунок 1. Схема использования транковых шлюзов SMG-3016

Транковые шлюзы SMG подключаются к IP АТС ECSS-10 Softswitch через сеть передачи данных, по протоколу SIP. SMG через интерфейсы E1 подключается к оборудованию противоположной стороны.

SMG-3016 может использоваться как одиночное устройство, так и в режиме резервирования. Принцип работы заключается в том, что резервирующее устройство находится в спящем режиме (Slave), не неся никаких функций и не имея своего IP-адреса в сети, постоянно наблюдает за основным устройством (Master) и, как только Master выходит из строя Slave, принимает все функции на себя, полностью заменяя вышедшего из строя Master. Для полного дублирования функции резервирующее устройство постоянно получает от основного актуальную конфигурацию и другие необходимые для работы файлы.

После смены старшинства в случае аварии либо вручную все установленные соединения будут разрушены. Вызовы, которые обслуживал предыдущий Master завершаются, все новые вызовы начинает обслуживать новый Master.

Схема подключения сетевых интерфейсов

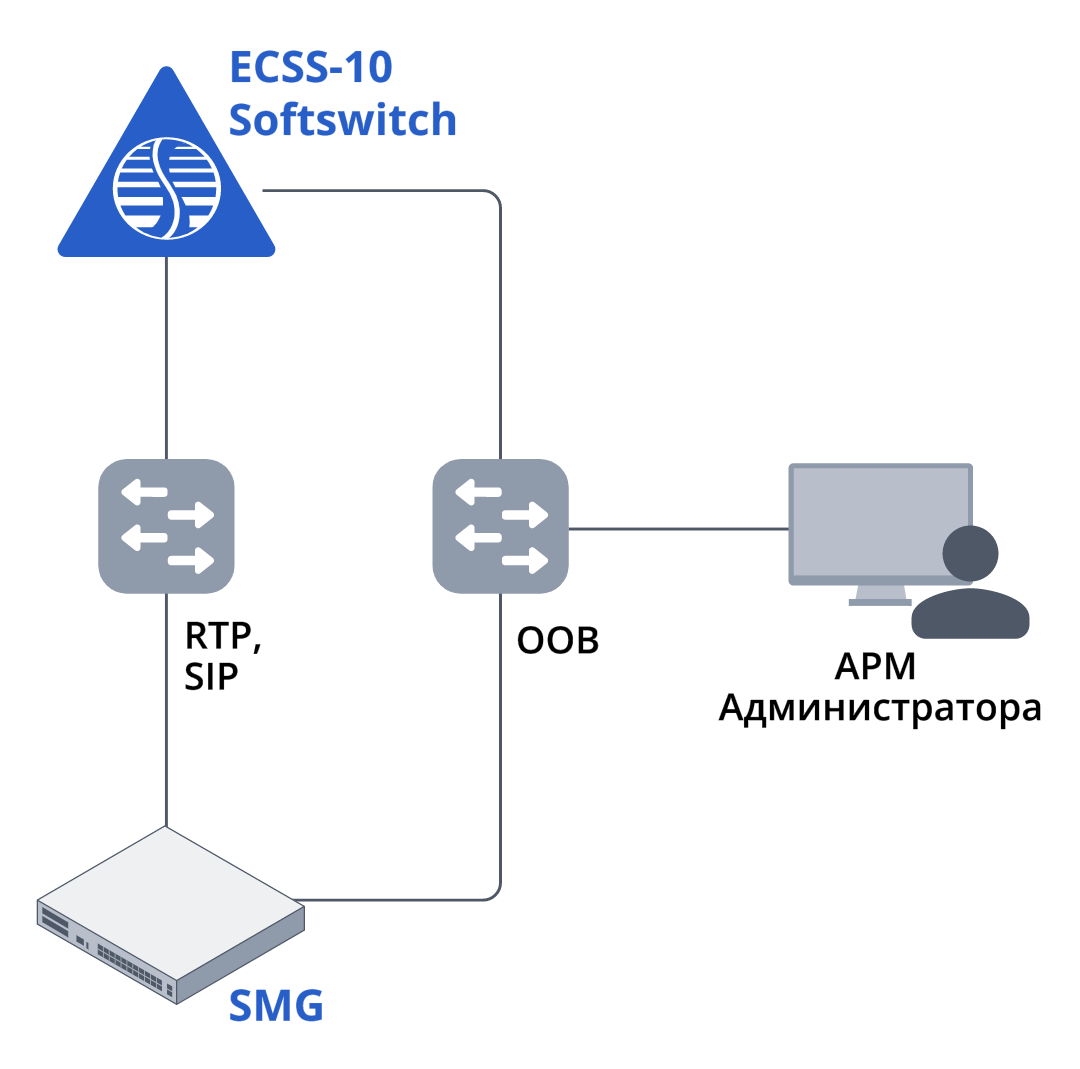

Рисунок 2. Схема подключения сетевых интерфейсов транковых шлюзов SMG-3016

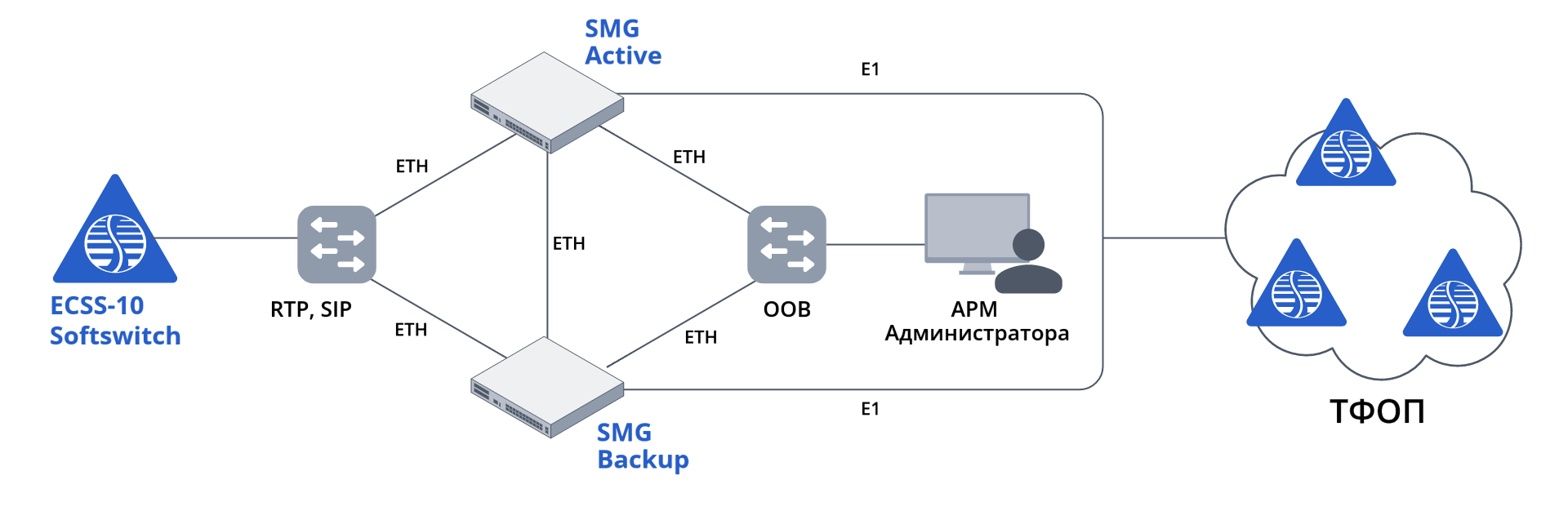

Рисунок 3. Схема подключения транковых шлюзов SMG-3016 в режиме облегченного резерва

Шлюзу SMG необходим доступ до серверов IP АТС ECSS-10 Softswitch по протоколам SIP и RTP. Эту связь можно организовать в одном или двух разных VLAN. Управление рекомендуется выносить в отдельную сеть. Для управления на SMG-3016 имеется отдельный порт OOB.

Настройки портов коммутаторов в которые подключены Master и Slave должны быть одинаковыми, чтобы при изменении мастерства не нарушилась сетевая связанность.


При подключении в режиме облегченного резерва между SMG-3016 active и SMG-3016 backup необходимо прямое Ethernet-соединение. Активные промежуточные устройства не допустимы.

Несмотря на то, что резервирующее устройство находится в спящем режиме (Slave), не неся никаких функций и не имея своего IP-адреса в сети интерфейс OOB, рекомендуется подключаться к обоим устройствам, чтобы при выходе основного устройства из строя и смены старшинства сохранить возможность управления, не предпринятых действий по перекоммутации.

В web-интерфейсе конфигурирования SMG-3016 порт OOB обозначен как eth2

Настройки

При работе SMG-3016 в качестве транкового шлюза необходимо произвести необходимые настройки на SMG и на Softswitch.

Настройки SMG

  1. Общие настройки. Настройки сети и безопасности.
  2. Настройки SIP-транка до Softswich.
  3. Настройки в сторону ТфОП. Настройка потоков, транковых групп, транкового направление, плана нумерации.

Общие настройки

  1. Настроить имена, адреса и сервисы, работающие через интерфейсы. Меню «Настройки TCP/IP» → «Сетевые интерфейсы»;
  2. Настроить имя хоста, адреса DNS-серверов, порты доступа для ssh и telnet, шлюз по умолчанию. Меню «Настройки TCP/IP» → «Сетевые параметры»;
  3. Настроить таблицу маршрутизации. Меню «Настройки TCP/IP» → «Таблица маршрутизации»;
  4. Настроить пароль администратора и, при необходимости, добавить пользователей с правами управления. Верхнее меню «Пользователи: Управление»;
  5. При необходимости настроить статический брандмауэр. Меню «Безопасность» → «Статический брандмауэр»;
  6. При необходимости настроить динамический брандмауэр. Меню «Безопасность» → «Динамический брандмауэр»;
  7. Настроить синхронизацию времени. Меню «Сетевые сервисы» → «NTP»;
  8. При необходимости настроить мониторинг по SNMP. Меню «Сетевые сервисы» → «SNMP».

Настройка SIP-транка до Softswitch

  1. Добавить и настроить SIP-интерфейсы до каждой ноды Softswitch. Меню «Маршрутизация» → «Интерфейсы SIP»;
  2. Для каждого SIP-интерфейса добавить транковую группу. Включить в неё SIP-интерфейс. Меню «Маршрутизация» → «Транковые группы»;
  3. Добавить транковое направление и включить в него обе транковые группы. Меню «Маршрутизация» → «Транковые направления»;
  4. Добавить префикс в план нумерации. Установить в него нужное транковое направление. Добавить Список масок абонентов Softswitch. Меню «Планы нумерации» → «План # N».

Настройка транка в сторону ТфОП

  1. Настроить нужные потоки E1. Параметры согласовать с провайдером. Меню «Потоки E1»;
  2. Для каждого настроенного потока добавить и настроить транковую группу. Включить в её состав поток. Меню «Маршрутизация» → «Транковые группы»;
  3. Создать транковое направление. Включить в его состав транковые группы. Меню «Маршрутизация» → «Транковые направления»;
  4. Добавить префикс в план нумерации. Установить в него транковое направление. Добавить Список масок абонентов ТфОП. Меню «Планы нумерации» → "План # N».

Настройки Softswitch

Предполагается что в целом Softswitch к этому моменту настроен. Приводятся только настройки для выхода в ТфОП через SMG-3016
  1. Добавить и настроить транк до SMG-3016. Приложение «Менеджер транков»;
  2. Настроить маршрутизацию для вызовов исходящих в ТфОП. В правилах маршрутизации настроить модификацию внутренних номеров в номера формата E.164. Приложение «Менеджер маршрутизации»;
  3. Создать модификацию по входу для вызовов из ТфОП. Приложение «Модификация номеров»;
  4. Назначить созданную модификацию транку созданному в п.1. Приложение «Менеджер транков»;
Модификация для входящих номеров может быть сделана через «Менеджер маршрутизации». Но в случае сложной внутренней маршрутизации это значительно усложнит настройку и в результате может приводить к ошибкам в настройке.
