Версия ПО 1.0.0
Условные обозначения
Подсказки, примечания и предупреждения
Подсказки содержат важную информацию, советы или рекомендации по использованию и настройке устройства.
Примечания содержат дополнительную информацию по использованию и настройке устройства.
Предупреждения информируют пользователя о ситуациях, которые могут нанести вред устройству или человеку, привести к некорректной работе устройства или потере данных.
Описание устройства
Назначение
Устройство SZ-SBR — двухклавишный беспроводной выключатель, работающий по технологии Z-Wave. Устройство работает от батарейки, поэтому его можно установить в выбранное место без проводов.
Характеристики устройства
| Питание | элементы питания: 1 × батарейка CR2450 | |
| Частота сигнала | 869 МГц | |
| Максимальное расстояние до хаба | до 100 м (в прямой видимости) | |
Степень защиты | IP20 | |
| Максимальная мощность радиосигнала | +14 дБм | |
| Физические параметры и параметры окружающей среды | ||
| Габариты (Д × Ш × В) | 85 × 85 × 5 мм | |
| Масса устройства, включая батарейку питания | 0,08 кг | |
| Рабочая влажность при 40 ºС | не более 93 % без конденсации | |
| Рабочая температура | от +5 до +45 ºС | |
| Срок службы | не менее 5 лет | |
Поддерживаемые классы команд
- Zwaveplus info
- Association
- Multi channel association v2
- Association grp info
- Transport service v2
- Version
- Manufacturer specific
- Device reset locally
- Powerlevel
- Battery
- Security v2
- Wake up
- Indicator
- Firmware update v5
- Security
- Central_scene
Защищенная сеть
Устройство поддерживает шифрование. В этом режиме следующие команды потребуют использования SECURITY COMMAND CLASS, чтобы хаб получил ответ от устройства.
- Association
- Multi channel association v2
- Association grp info
- Manufacturer specific
- Device reset locally
- Powerlevel
- Battery
- Wake up
- Indicator
- Firmware update v5
- Version
- Central_scene
Конструктивное исполнение
Устройство выполнено в пластиковом корпусе размерами 85 × 85 × 5 мм.
Передняя панель устройства

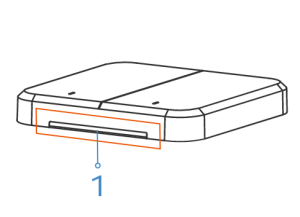

Внешний вид передней панели устройства показан на рисунке ниже.
| № | Элемент панели |
|---|---|
| 1 | Индикаторы |
Задняя панель устройства
Внешний вид задней панели устройства показан на рисунке ниже.
| № | Элемент панели |
|---|---|
| 2 | Фиксаторы и пазы задней крышки |
| 3 | Отверстия для просверливания |
Нижняя панель устройства
Внешний вид нижней панели устройства показан на рисунке ниже.
| № | Элемент панели |
|---|---|
| 4 | Отверстие для вскрытия корпуса |
Комплект поставки
В базовый комплект поставки устройства SZ-SBR входят:
- Двухклавишный беспроводной выключатель SZ-SBR;
- Батарейка питания — 1 шт. (установлена в корпус);
- Комплект крепежа;
- Монтажный скотч;
- Медиатор для вскрытия корпуса;
- Инструкция по эксплуатации.
Сброс к заводским настройкам
Быстро нажмите на обе клавиши выключателя 6 раз. При успешном сбросе оба световых индикатора дважды загорятся зеленым на 1–2 секунды. Выключатель будет исключен из системы умного дома и сбросит все настройки до значений по умолчанию.
Условия эксплуатации
- Выключатель предназначен только для использования в помещениях.
- Не подвергайте выключатель воздействию пыли, дыма, воды и других жидкостей. Не допускайте механических повреждений устройства.
- Не устанавливайте выключатель вблизи объектов, являющихся мощными источниками тепла или имеющих свойство быстро менять свою температуру (камины, печи, кондиционеры, радиаторы отопления и т. д.), а также в местах с сильными потоками воздуха или возможностью попадания прямых солнечных лучей.
- Обслуживание и ремонт выключателя должны производиться только квалифицированным персоналом.
- В конце срока службы не выбрасывайте выключатель с обычным бытовым мусором. Передайте его в пункт утилизации электроники.
Работа с устройством
В данном разделе приведена инструкция по работе с устройством SZ-SBR.
Начало работы
Для взаимодействия устройства SZ-SBR с системой умного дома установите мобильное приложение Eltex Home. Введите название «Eltex Home» в Google Play или App Store, скачайте и установите приложение. Для быстрого перехода в магазин приложений отсканируйте QR-код ниже. Также приложение доступно в магазинах Rustore и Huawei AppGallery.
| По ссылке | Через поиск | По QR-коду | |
|---|---|---|---|
| Google Play | Eltex Home | По названию «Eltex Home» |
|
| App Store | Eltex Home |
Откройте приложение и введите адрес платформы, зарегистрируйтесь. Следуйте инструкциям на экране. Для подключения устройства перейдите по ссылке Платформа ELIS, открыв руководство «Мобильное приложение Eltex Home» на вкладке «Документы и файлы» → «Руководства». Подключите устройство как описано в руководстве.
Монтаж устройства
Выключатель можно установить на столе или закрепить на стену. Для этого используйте скотч или шурупы из комплекта поставки. С внутренней стороны задней крышки есть специальные отверстия для просверливания (1).
На рисунке ниже показано рекомендуемое расположение скотча на задней панели устройства.
Замена батареи
1. Вскройте корпус выключателя: вставьте медиатор в отверстие в нижней части устройства (1) и поверните его до открытия крышки.
2. Удалите батарею и замените ее на новую.
3. Соедините пазы на крышке с фиксаторами на корпусе (2) и защелкните крышку.
