Постановка задачи

Целью данного документа является демонстрация решения для обеспечения телефонной связью малого предприятия или обособленного подразделения со средним (до 1000) количеством абонентов.

Для связи с ТфОП используются соединения по протоколу SIP через оператора предоставляющего доверенный стык Ethernet.

Для решения данной задачи оптимально использовать IP АТС на базе гибридной платформы SMG-3016.

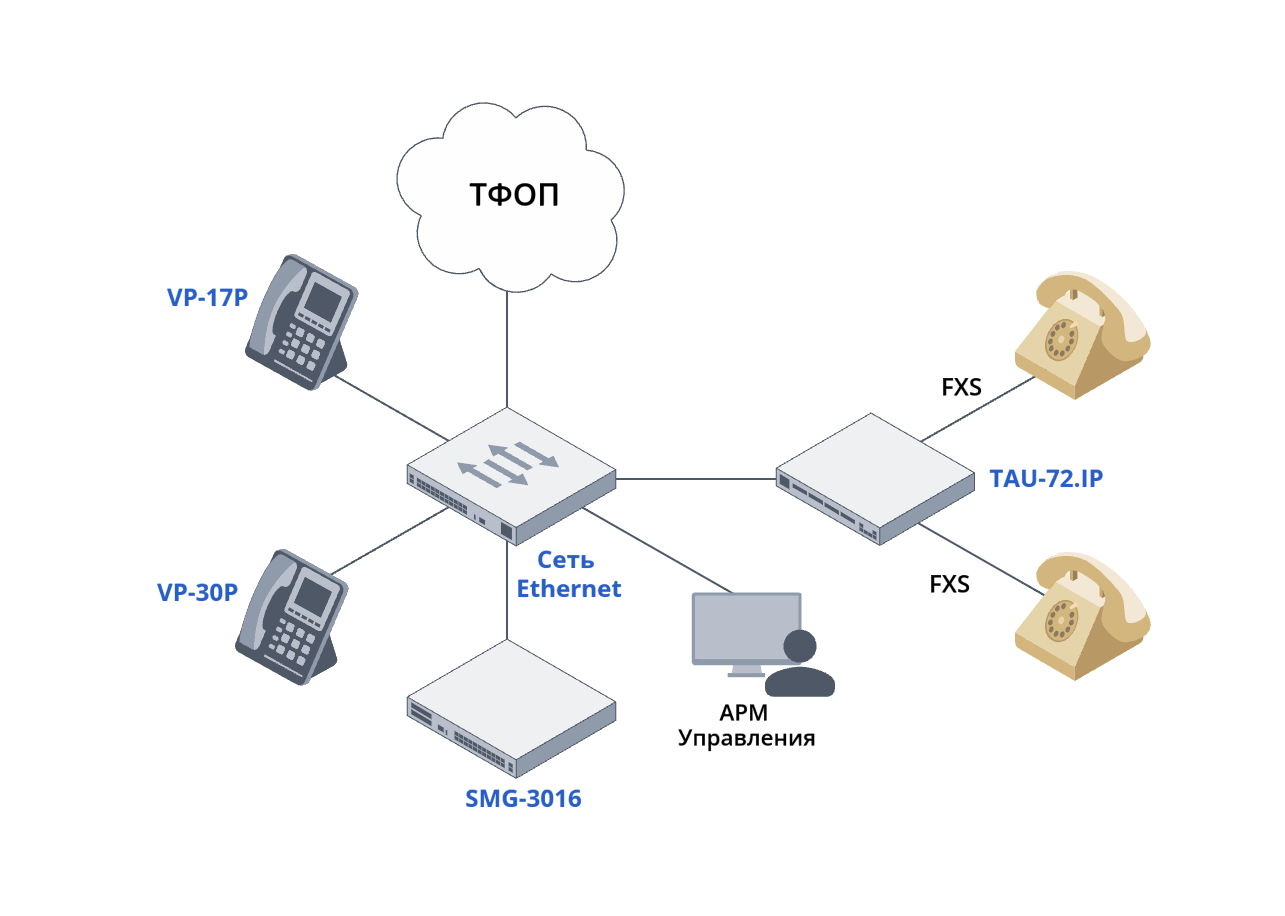

Предлагаемая схема сети

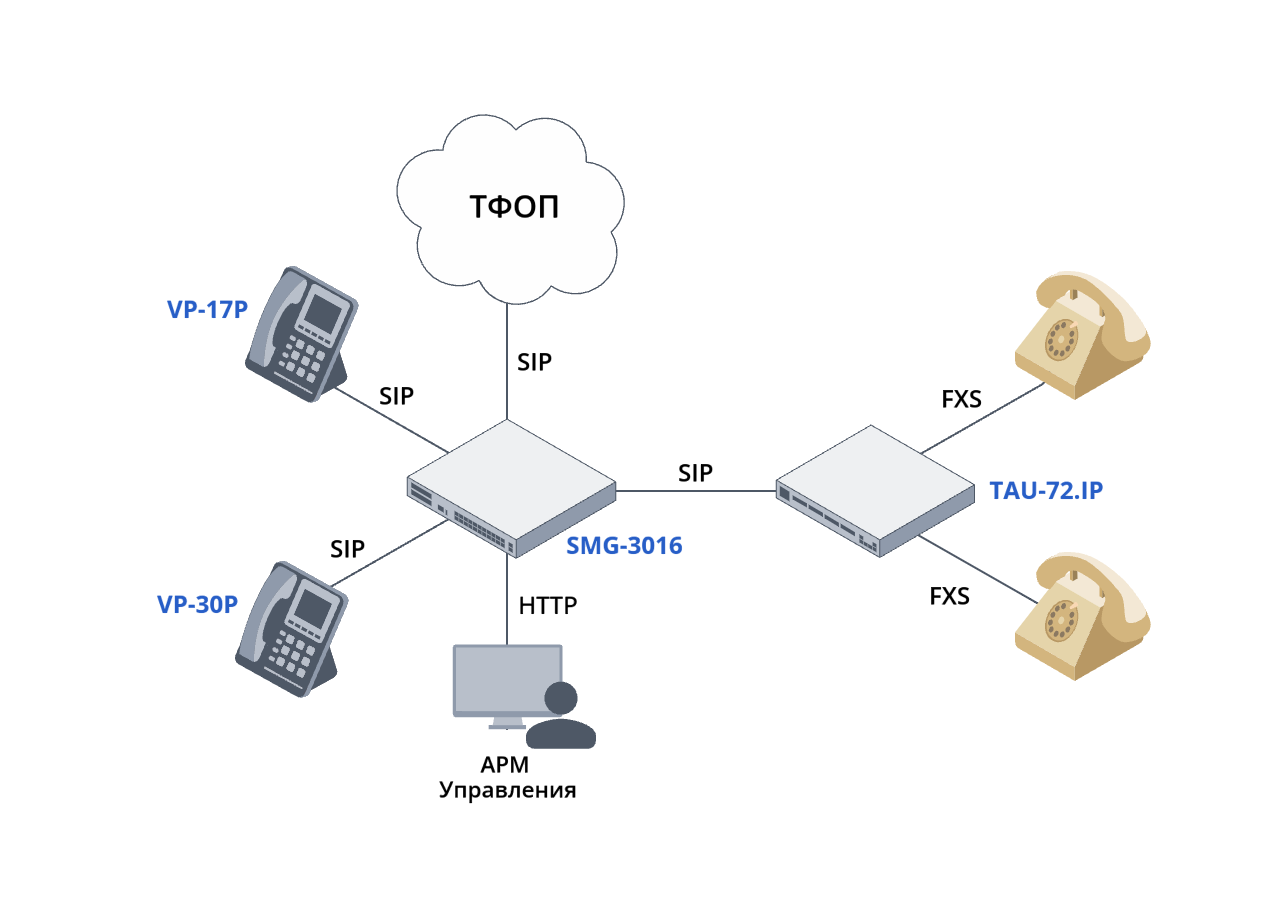

Описание схем

Ядром телефонии выступает IP АТС SMG-3016. Все примеры приведены для версии программного обеспечения V.3.406.1

IP-телефоны через сеть Ethernet-коммутаторов регистрируются на на SMG-3016.

Аналоговые телефоны подключаются к IP АТС через абонентские шлюзы. Например через TAU-72.IP.

Абонентский шлюз подключается через сеть Ethernet к IP АТС. Абоненты регистрируются на АТС по SIP.

Используемые типы портов Ethernet

В рамках документа используется следующее наименование Ethernet-соединений:

Используемые VLAN

В рамках документа используются следующее виртуальные локальные сети (VLAN)

Ограничения трафика между VLAN

Необходимые разрешения для данного примера.

IP-адресация и план нумерации

В рамках данного документа в демонстрационных целях будет использованы:

План нумерации:

1. Внутренние телефоны:
   1. Четырехзначная нумерация: хххx
   2. Используемые в примере внутренние номера: 1000 – 1999
   3. Номера с 1701 по 1772 включительно отданы абонентам с аналоговыми телефонными аппаратами. Подключаются через TAU-72.IP.
2. Телефоны ТфОП:
   1. Код региона (383). Внутри региона семь знаков: ххххххх
   2. Нашему офису выделены номера: (383)9741000 – 9741199 и номер 9741888
   3. Входящие из ТфОП звонки на номера 9741xxх направьте на внутренние 1ххх соответственно.
   4. Номер 9741888 используйте для исходящей в ТфОП связи для абонентов, не имеющих связанного городского номера.


IP-адресация:

1. Сеть телефонии (Voice_net):
   1. Сеть: 192.0.2.0/24
   2. VLAN ID: 92
   3. Шлюз по умолчанию: 192.0.2.1
   4. IP АТС SMG-3016: 192.0.2.30
   5. Абонентский шлюз TAU-72.IP: 192.0.2.72
   6. IP-телефоны: 192.0.2.20 – 192.0.2.240
2. Сеть управления (OOB_net):
   1. Сеть: 192.168.1.0/24
   2. IP АТС SMG-3016: 192.168.1.30
   3. Шлюз по умолчанию: 192.168.1.1
3. Сеть связи с провайдером (Provider_Vlan):
   1. Сеть: 198.51.100.0/28
   2. IP АТС провайдера: 198.51.100.1
4. Адреса сервисов:
   1. NTP-сервер: 192.0.2.1

Таблицы для настройки приведены по ссылке.

Перед настройкой IP-телефонии необходимо убедиться в правильном функционировании сети передачи данных. Проверьте сетевую связанность.

Конфигурация оборудования

В SMG по умолчанию включен динамический брандмауэр, который автоматически блокирует доступ устройства в случае их многократных неуспешных попыток авторизации. В процессе настройки это может быть неудобно. Рекомендуется перед началом настройки согласно инструкции отключить динамический брандмауэр. Рекомендуется по окончании настройки динамический брандмауэр включить с целях безопасности.

Необходимая минимальная конфигурация

Настройка IP АТС

Настройка IP АТС SMG-3016 проводится через web-интерфейс. Учетные данные по умолчанию:

• Имя пользователя: admin
• Пароль: rootpasswd

Все настройки ниже приведены для русского языка интерфейса.

Необходимая настройка IP АТС включает в себя следующие шаги:

Настройка интерфейса управления

Следуя инструкции, измените параметры IP на интерфейсе управления:

1. Имя сети: OOB_net
2. IP адрес: 192.168.1.30
3. Маска сети: 255.255.255.0
4. Шлюз: 192.168.1.1

Настройка интерфейса для телефонии

Следуя инструкции, измените параметры IP на основном интерфейсе. Укажите:

1. Имя сети: Voice_net
2. VLAN ID: 92
3. IP-адрес: 192.0.2.10
4. Маска сети: 255.255.255.0

5. Шлюз: 192.0.2.1

6. Включите флаги: «Сигнализация SIP» и «Передавать RTP».

Настройка даты и времени

Для корректного функционирования IP-телефонии установите текущую дату и время на устройстве.

Время и дата настраивается с NTP-сервера.

Для автоматической синхронизации времени по протоколу NTP используется NTP-сервер на маршрутизаторе ESR или L3 коммутаторе MES с адресом 192.0.2.1.

Для настройки синхронизации по NTP с помощью инструкции укажите адрес NTP-сервера:

1. Сервер времени (NTP): 192.0.2.1

2. Часовой пояс: выберите необходимый часовой пояс.

Создание SIP-профиля

Следуя инструкции, создайте SIP-профиль.

В поле «название» впишите «SIP-абоненты».

В полях «Сетевой интерфейс сигнализации» и «Сетевой интерфейс для RTP» выберите

Создание SIP-абонентов

Следуя инструкции, создайте SIP-абонентов. При создании укажите:

1. Число абонентов: 1000
2. Начальный номер: 1000
3. SIP-профиль: SIP-абоненты
4. Пароль: 1234

Настройка DHCP-сервера

Для работы IP-телефонным аппаратам нужны IP-адреса. Их можно настроить на каждом аппарате вручную либо выдавать с помощью DHCP-сервера. Настройте DHCP-сервер согласно инструкции.

Укажите следующие параметры:

1. Начальный адрес: 192.0.2.20
2. Конечный адрес: 192.0.2.240
3. Маска подсети: 255.255.255.0
4. Адрес шлюза/роутера: 192.0.2.1

Сохранение конфигурации

По окончании первоначального конфигурирования рекомендуется сохранить конфигурацию устройства.

Настройка выхода в ТфОП

Для организации выхода из телефонной сети предприятия в телефонную сеть общего пользования потребуется настроить транк к АТС и настроить маршрутизацию вызовов, принятых из города и направляемых в город. При входящей маршрутизации необходимо будет также модифицировать Б-номер для связи внешнего номера вида 73831234567 с одним из внутренних. При исходящей маршрутизации необходимо будет модифицировать А-номер на внешний.

Создание SIP-интерфейса для выхода в ТфОП

Следуя инструкции, создайте SIP-интерфейс. При создании укажите:

1. Транковая группа:
   1. Название: TG в ТфОП.
2. SIP интерфейс:
   1. Название: в ТфОП.
   2. Транковая группа: TG в ТфОП.
   3. Имя хоста/IP-адрес: 198.51.100.1
   4. В полях «Сетевой интерфейс сигнализации» и «Сетевой интерфейс для RTP» выберите

Настройка модификации номеров входящих вызовов из ТфОП

Следуя инструкции, создайте таблицу модификаторов с именем «Подмена Б-номера из ТфОП».

Следуя инструкции, создайте модификацию Б-номера для вызовов из ТфОП в таблице модификаторов «Подмена Б-номера из ТфОП». При создании укажите:

1. Маска номера: (73839741[0-1][0-9][0-9])
2. Правило модификации для CdPN/Original CdPN: -------1$

Следуя инструкции, назначьте модификацию транковой группе. При создании укажите:

1. Добавьте: CdPN
2. CdPN: Подмена Б-номера из ТфОП.

Настройка маршрутизации на номера ТфОП

Следуя инструкции, создайте префикс в плане нумерации. При создании укажите:

1. Название: в ТфОП.
2. Транковая группа: TG в ТфОП.
3. Маска: (xxxxxxx|[78][3489]xxxxxxxxx|810x.)

Настройка модификации номеров вызовов, идущих в ТфОП

Следуя инструкции, создайте таблицу модификаторов с именем «Б-номер в Е.164».

Следуя инструкции, создайте три модификации Б-номера для вызовов, идущих в ТфОП.

1. Модификация «городских» номеров
   1. Маска номера: (xxxxxxx)
   2. Правило модификации для CdPN/Original CdPN: +7383$
2. Модификация междугородних номеров
   1. Маска номера: (8[3489]xxxxxxxxx)
   2. Правило модификации для CdPN/Original CdPN: 7$
3. Модификация международных номеров
   1. Маска номера: (810x.)
   2. Правило модификации для CdPN/Original CdPN: ---$

Следуя инструкции, создайте таблицу модификаторов с именем «А-номер в Е.164 ТфОП».

Следуя инструкции, создайте две модификации А-номера для вызовов, идущих в ТфОП.

1. Модификация номеров 1000-1199 в номера 7941000-7941199

   1. Маска номера: (1[0-1][0-9][0-9])
   2. Правило модификации для CgPN/RedirPN/Generic/Location: +73839741-$
2. Модификация остальных номеров в номер 9741888
   1. Маска номера: (xxxx)
   2. Правило модификации для CgPN/RedirPN/Generic/Location: +73839741888!

Следуя инструкции, назначьте модификацию транковой группе для исходящей связи. При создании укажите:

1. Добавьте: CdPN
2. Добавьте: CgPN
3. CdPN: Б-номер в Е.164.

4. CgPN: А-номер в Е.164 ТфОП.


Сохранение конфигурации SMG-3016

Не забудьте сохранить конфигурацию устройства.

Подключение IP-телефонных аппаратов

Телефонные аппараты VP-17P и VP-30P могут получать электропитание от коммутаторов с использованием технологии PoE либо от сети 230 В через персональные блоки питания.

Если включить телефонные аппараты после проведения всех вышеприведенных настроек, то они получат IP-адреса автоматически.

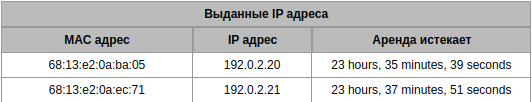

Если известны MAC-адреса телефонных аппаратов (написаны на наклейке на задней стороне каждого аппарата), то можно узнать соответствие аппаратов и адресов с помощью перехода в меню «Сетевые сервисы» → «DHCP-сервер» web-интерфейса SMG-3016. Список соответствия MAC-адресов и IP-адресов находится в нижней части страницы в таблице «Выданные IP адреса».

На телефонном аппарате IP-адрес можно увидеть в «Меню» → «Статус» → «Сеть».

IP-адрес телефонного аппарата понадобится для его настройки через web-интерфейс.

Настройка телефона

Следуя инструкции, настройте телефонные аппараты.

Заполните следующие поля:

1. Номер телефона: значения от 1000 до 1700 и от 1773 до 1999 без повторений.
2. Логин: значение, аналогичное предыдущему пункту.
3. Пароль: 1234
4. SIP-прокси сервер: 192.0.2.10
5. Сервер регистрации: 192.0.2.10

Подключение аналоговых телефонных аппаратов

К IP АТС SMG-3016 аналоговые телефонные аппараты подключаются через аналоговые шлюзы серии TAU.

Настройка аналогового шлюза TAU-72.IP

Настройка аналогового шлюза TAU-72.IP (далее TAU) в примере ниже проводится через web-интерфейс.

1. IP-адрес по умолчанию: 192.168.1.2
2. Имя пользователя по умолчанию: admin
3. Пароль по умолчанию: rootpasswd

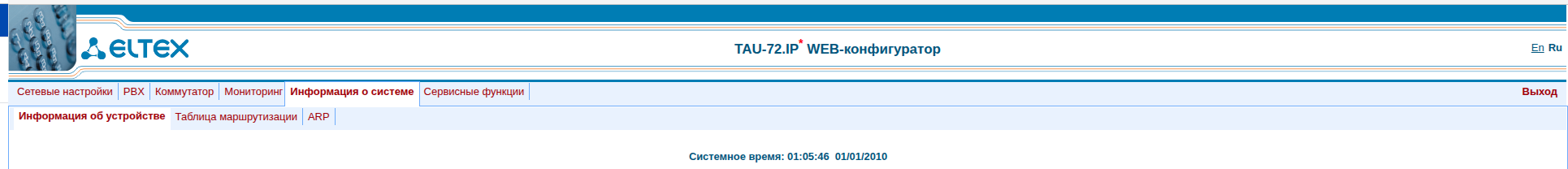

После входа в web-интерфейс в правом верхнем углу переключите язык на Ru. Все дальнейшие настройки описаны для интерфейса на русском языке.

Необходимая настройка TAU включает в себя следующие шаги:

Настройка подключения к локальной сети

Следуя инструкции, настроите на TAU:

1. IP-адрес: 192.0.2.72
2. Маска сети: 255.255.255.0

3. Шлюз: 192.0.2.1


Настройка даты и времени

Поскольку TAU не имеет встроенных часов, то для использования реального времени при работе мониторинга и статистики необходима синхронизация времени от внешнего сервера. Для автоматической синхронизации времени по протоколу NTP с TAU должен быть доступен какой-либо NTP сервер, расположенный в локальной сети, либо в сети Интернет.

Следуя инструкции, настройте синхронизацию со следующими параметрами:

1. Включите NTP .
2. Адрес NTP-сервера: 192.0.2.1
3. Разрешите периодическую синхронизацию .
4. Период синхронизации: 3600

Настройка SIP-профиля

Следуя инструкции, настроите SIP-профиль. При настройке укажите:

1. Режим работы: «Parking»
2. Адрес прокси / Адрес регистратора / Использовать регистрацию 1: 192.0.2.10/192.0.2.10/Активировать чекбокс

Создание абонентов

Следуя инструкции, создайте абонентов с номерами 1701 – 1772. При создании укажите:

1. В поле «Начальный номер» значение: 1772

Указание учетных данных для абонентов

Следуя инструкции, укажите учетные данные абонентов. Во вкладке групп портов («1-18», «19-36», «37-54», «55-72») пройдите по всем абонентам. В карточках портов укажите:

1. Имя для аутентификации/авторизации: значение равно значению в поле «Телефонный номер».
2. Пароль для аутентификации/авторизации: 1234


Настройка плана набора

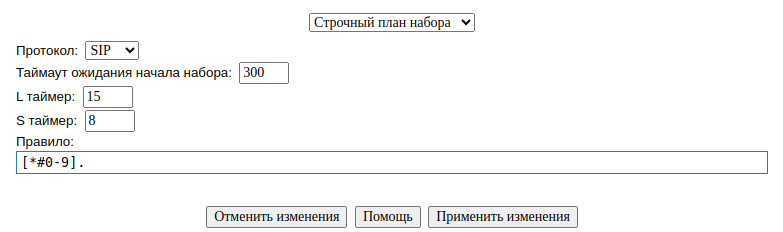

Следуя инструкции, настройте план набора. Выберите «Строчный план набора». В поле «Правило:» впишите "[*#0-9]."

Сохранение конфигурации

Все выполненные настройки хранятся в оперативной памяти TAU, и будут утеряны при перезагрузке, если их не сохранить. Для сохранения текущей конфигурации выберите один из следующих пунктов основного меню: «Сетевые настройки»/«PBX»/«Коммутатор»

и в нижнем правом углу нажать кнопку «Сохранить».

Настройка дополнительного функционала

Если перед началом настройки выключали динамический брандмауэр, то рекомендуется его включить согласно инструкции.
