После успешной настройки SSW и SMG, которая описана в данном разделе Организация распределенной отказоустойчивой сети, требуется зарегистрировать телефоны VP-1x/2x в различных режимах.

Одновременная регистрация на SMG и SSW

Исходные данные:

Требуется зарегистрировать телефон VP-12 одновременно на SMG и SSW.

  • Номер телефона - 001
  • Логин - 001
  • Пароль - 001
  • SIP-домен - refactor
  • IP SMG - 192.168.116.161
  • IP SSW - 192.168.116.132
  • Порт регистрации - 5099

Перед тем как начать настройку телефона VP нужно настроить SSW и SMG в соответствии с пунктом Организация распределенной отказоустойчивой сети.

Настройка VP-1x/2x будет производиться через WEB-интерфейс.

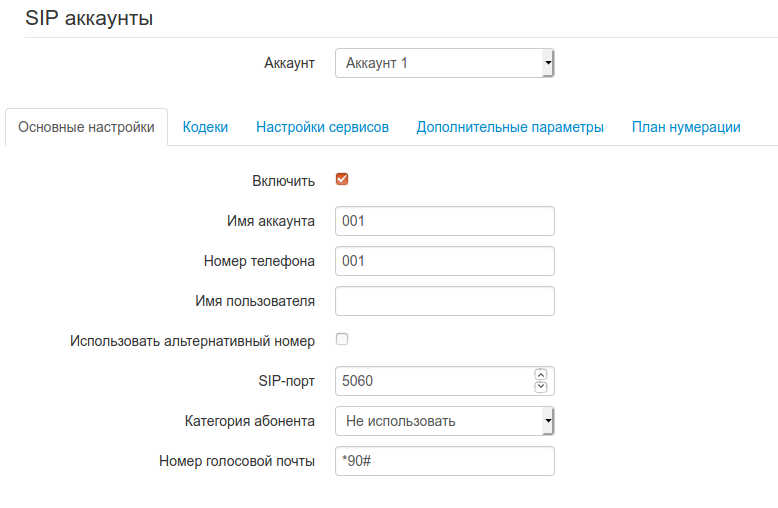

  1. Перейти во вкладку IP-телефония - SIP-аккаунты - Аккаунт 1 и ввести требуемые значения в SIP-аккаунты
    • Включить SIP-аккаунт
    • Имя аккаунта - 001
    • Номер телефона - 001

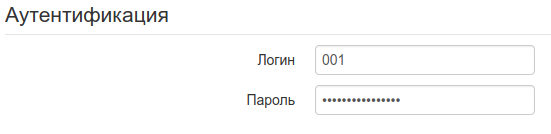

  2. Аутентификация
    • Логин - 001
    • Пароль - 123

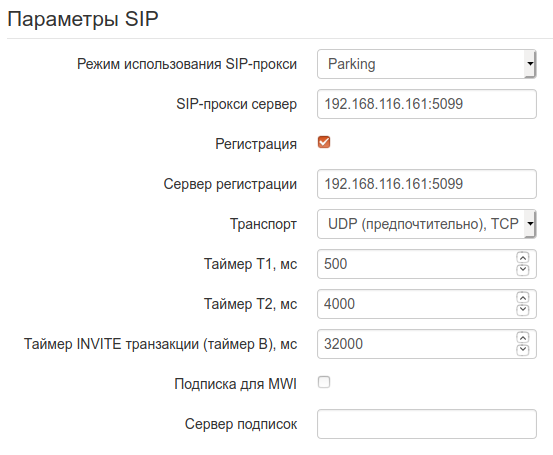

  3. Параметры SIP
    • Режим использования SIP-прокси - Parking
    • SIP-прокси сервер - 192.168.116.161:5099
    • Включить регистрацию
    • Сервер регистрации - 192.168.116.161:5099

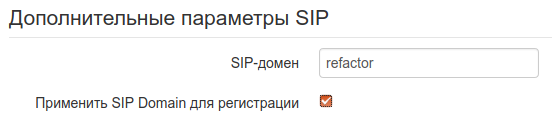

  4. Дополнительные параметры
    • SIP-домен - refactor
    • - включено

Основная регистрация на SMG, резервная на SSW

Для данного режима работы требуется добавить резервный SIP-прокси сервер

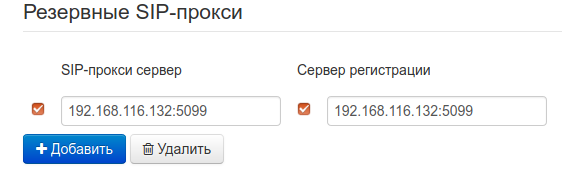

Для этого во вкладке IP-телефония - SIP-аккаунты - Аккаунт 1 добавляем резервный SIP-прокси сервер.

В поле SIP-прокси сервер и Сервер регистрации вводим IP и порт SSW - 192.168.116.132:5099.


При совершении исходящего вызова телефон отправляет сообщение INVITE на адрес основного SIP-прокси или при попытке регистрации – сообщение REGISTER. В случае если по истечении времени Invitetotaltimeout от основного SIP-прокси не приходит ответ или приходит ответ 408 или 503 – телефон отправляет INVITE (либо REGISTER) на адрес первого резервного SIP-прокси.

Регистрация по доменному имени, где IP первый адрес ресолвится в SMG, второй и третий в SSW

Вместо IP адресов можно использовать DNS имя. Если DNS имя ресолвится в 3 различный IP адреса, то VP будет использовать первый в списке. В случае недоступности узла с данным IP адресом, будет использован следующий по списку.

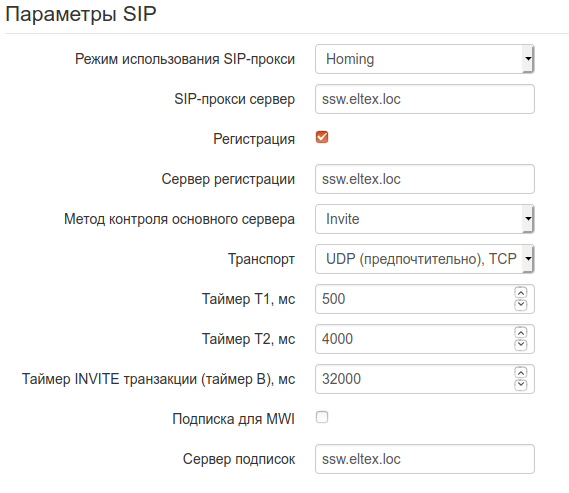

В данном случае пример настройки будет выглядеть так:
