Радиопланирование
- Лучшей практикой является выполнение радиоизмерений перед радиопланированием. Без проведения измерений радиопланирование будет основано на теоретических расчетах, которые могут отличаться от реальной ситуации.
При радиоизмерении необходимо учитывать параметр SNR (соотношение сигнал/шум). Высокий SNR означает, что сигнал значительно выше шума, что, в свою очередь, обеспечивает надежную и качественную связь.

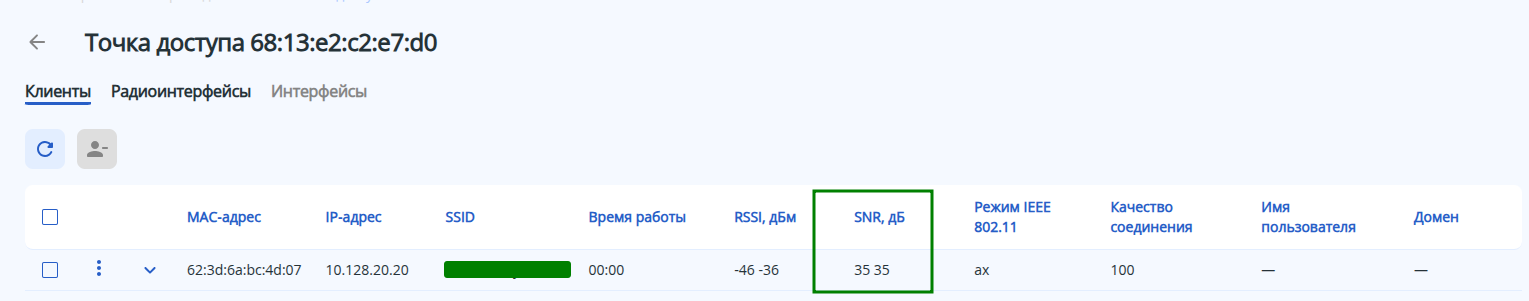

SNR (дБ) Качество сигнала Комментарий 40+ Отличное Высокоскоростное, стабильное соединение. 25-40 Хорошее Обеспечивает бесперебойную работу VoIP, видеоконференций и облачных сервисов. Подходит для обработки больших объемов данных. Идеально для корпоративных задач с высокими требованиями к стабильности соединения. 15-25 Низкое Достаточно для работы с электронной почтой и небольшими файлами. Воспроизведение HD-видео (1080p) может быть нестабильным. Подходит для повседневных задач с умеренными требованиями к пропускной способности. 10-15 Очень низкое Соединение крайне нестабильно. Данный уровень сигнала позволяет выполнять только базовые задачи, например, получение текстовых электронных писем без вложений. Однако для потокового вещания, видеоконференций или загрузки больших файлов соединение будет практически непригодным из-за высокой задержки и частых разрывов. Меньше 10-ти Непригодно к использованию Связь ненадежна, уровень шума слишком высок, сигнал сложно отличить от шума. Значение SNR отображается в GUI контроллера WLC:
Параметр RSSI также важен, но следует помнить, что точка доступа обычно имеет более мощный передатчик и чувствительный приемник по сравнению с клиентскими устройствами.- Радиопланирование рекомендуется проводить с помощью специализированных программ, таких как Ekahau Pro Site Survey Tool, Tamograph Site Survey Pro и аналогичных. Для достижения максимального соответствия реальным условиям работы беспроводной сети во время проведения замеров в Ekahau следует выбирать режим мобильного клиента (Client Mode).
- Необходимо учитывать, на какой частоте могут работать клиентские устройства. Некоторые устройства работают только в диапазоне 2.4 ГГц, и в таком случае возможно использование только трех непересекающихся каналов по 20 МГц.

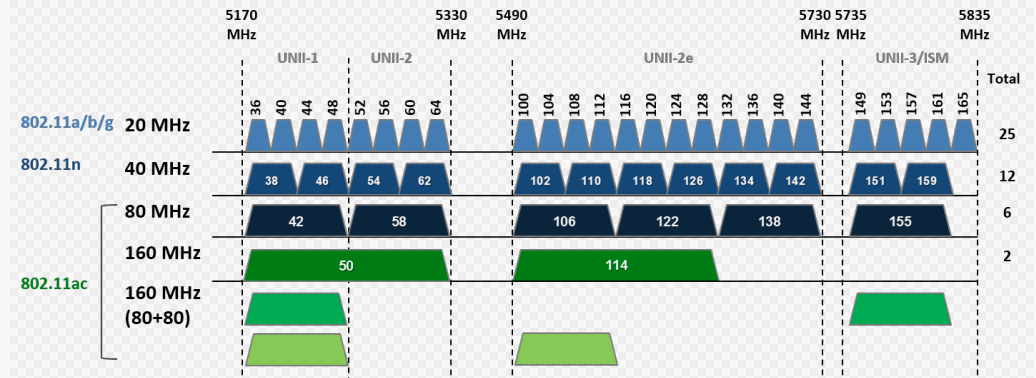

Для совместимости с большим количеством клиентских устройств в диапазоне 5 ГГц рекомендуется использовать 17 неперекрывающихся каналов шириной 20 Мгц: 36, 40, 44, 48, 52, 56, 60, 64, 132, 136, 140, 144, 149, 153, 157, 161.
Если в эфире доступно достаточно свободных каналов для исключения интерференции, рекомендуется увеличить ширину канала до 40 МГц. Это позволит повысить пропускную способность беспроводного соединения за счет увеличения доступной полосы пропускания. Но стоит помнить, что использование 40 МГц оправдано только в очень чистом эфире, так как такая ширина канала больше подвержена помехам.
Радиообследование (исследование особенностей объекта и проницания перекрытий)
Оптимальное количество точек доступа зависит от площади зоны покрытия и типа препятствий (бетонные/кирпичные стены, перегородки и т. д.).
Таблица потери эффективности сигнала Wi-Fi при прохождении через различные среды:
| Препятствие | Дополнительные потери (дБ) | Эффективное расстояние1 |
|---|---|---|
| Открытое пространство | 0 | 100 % |
| Окно без тонировки (отсутствует металлизированное покрытие) | 3 | 70 % |
| Окно с тонировкой (металлизированное покрытие) | 5-8 | 50 % |
| Деревянная стена | 10 | 30 % |
| Межкомнатная стена (15,2 см) | 15-20 | 15 % |
| Несущая стена (30,5 см) | 20-25 | 10 % |
| Бетонный пол/потолок | 15-25 | 10-15 % |
| Монолитное железобетонное перекрытие | 20-25 | 10 % |
1 Эффективное расстояние — это расстояние, на которое уменьшается радиус действия сигнала Wi-Fi после прохождения через препятствие по сравнению с открытым пространством. Например, если на открытом пространстве радиус действия Wi-Fi составляет 400 метров, то после прохождения одной межкомнатной стены он сократится до 15 % от исходного значения, то есть до 60 метров. После второй стены радиус снова уменьшится на 15 % от 60 метров и составит 9 метров, а после третьей — до 1,35 метров. Таким образом, через три межкомнатные стены установить стабильное беспроводное соединение, скорее всего, не удастся.
Рекомендуется также учитывать количество пользователей, которые будут подключаться к точке доступа одновременно, и предполагаемый объем потребляемого трафика (например, просмотр страниц, видеотрансляции или скачивание файлов и пр.). Данный параметр можно спрогнозировать при планировании с помощью специализированных инструментов, например Ekahau Pro Site Survey Tool. Количество точек доступа следует выбирать, исходя из производительности оборудования.
Монтаж точек доступа
- Точки доступа рекомендуется крепить на потолок, высота которого не более 5 метров. При слишком высоком размещение будет ухудшаться качество сигнала.
- Убедитесь, что передняя сторона точки доступа (основной лепесток диаграммы направленности антенны) направлена в сторону целевой зоны покрытия.
- Не рекомендуется устанавливать точки доступа за какими-бы то ни было перекрытиями, например, за фальшпотолком, бытовыми приборами и пр. Это снижает уровень сигнала и, соответственно, радиус покрытия.
- Минимальное расстояние от точки доступа до любых металлоконструкций должно составлять 10–15 см.
- Для обеспечения качественного покрытия точка доступа должна быть установлена ниже всех металлоконструкций в обслуживаемой зоне, в том числе тех, которые расположены в смежных помещениях.
- Размещайте точки доступа вдали от источников помех, таких как беспроводные телефоны, микроволновые печи и т. д.
- При монтаже следует отступать расстояние в полметра от средств сигнализации/пожаротушения и полтора метра от усилителей LTE-сигнала.
- При необходимости роуминга между точками доступа обеспечьте перекрытие зон покрытия соседних точек доступа на 10–15 % для обеспечения плавного роуминга.

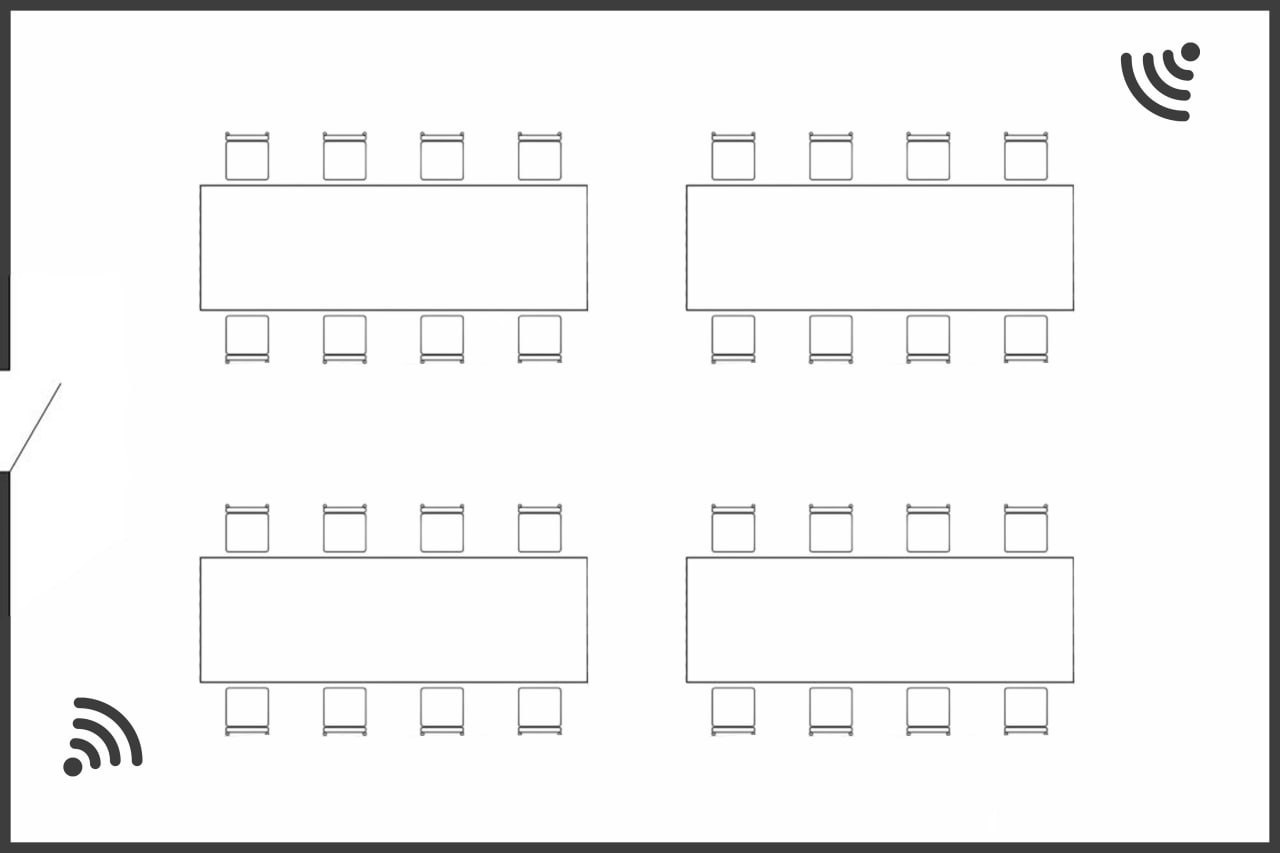

- При установке точек доступа в холле/большом конференц-зале или в другом помещение, где необходимо размещение двух точек доступа, рекомендуется устанавливать их по диагонали.
Радиообследование после монтажа
После установки и настройки оборудования рекомендуется проверить уровни сигнала при помощи двухдиапазонного клиентского устройства Wi-Fi и, при необходимости, провести дополнительную настройку. В качестве клиента Wi-Fi для проверки рекомендуется использовать специализированное оборудование, например Ekahau Sidekick в режиме мобильного устройства.
При сканировании на точке доступа (Rogue AP Detection) уровень от соседних точек доступа не должен превышать пороги:
- Не более -85 дБм для соседней точки, работающей на том же канале;
- Не более -55 дБм для соседней точки, работающей на смежном канале (например, Ch1 и Ch6 или Ch40 и Ch44).
При превышении порогов нужно увеличить расстояние между точками и/или уменьшить мощность передатчика на них.
На данном этапе следует провести полное тестирование сети, чтобы убедиться, что её производительность и зона покрытия соответствуют требованиям, определённым на этапе планирования.
