На устройствах серии LTP-N реализован web-интерфейс для управления устройством. Доступ к web-интерфейсу осуществляется по IP-адресу OLT в сети управления. По умолчанию web-интерфейс отключен в целях безопасности. Включение доступа к web осуществляется через CLI. Навигация по страницам осуществляется при помощи меню навигации в левой части экрана.

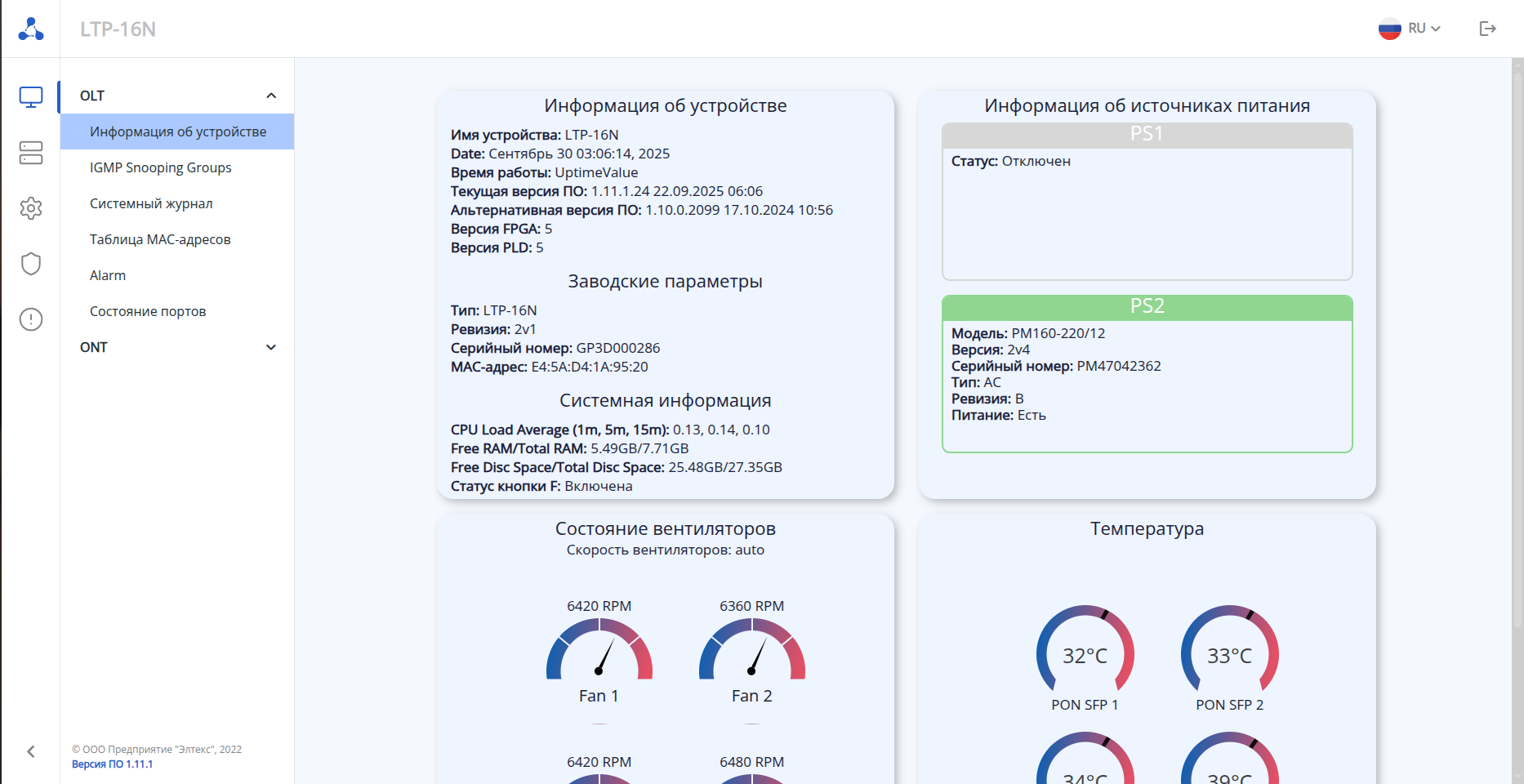

Страница «Мониторинг → OLT → Информация об устройстве»
На данной странице представлена основная информация об устройстве: hostname, uptime, версия ПО OLT, информация об источниках питания, показатели температуры встроенных датчиков, состояние вентиляторов, и т. д.

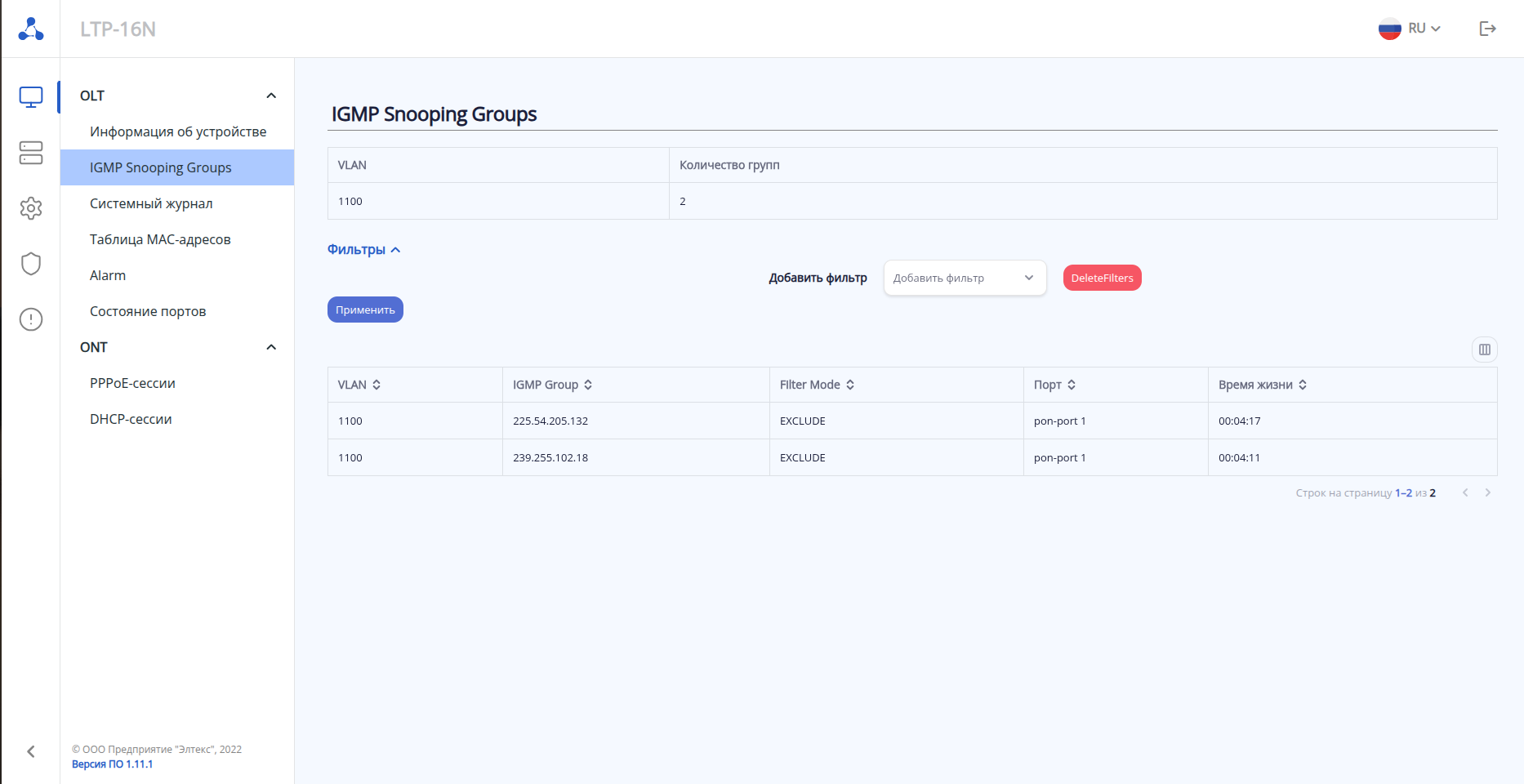

Страница «Мониторинг → OLT → IGMP Snooping Groups»
На странице представлена информация об IGMP-группах, запрошенных на всех портах OLT. Информация представлена в двух таблицах:
- Общее количество запрошенных групп в каждом VLAN;
- Индивидуальные запрошенные группы.
Доступно изменение количества строк, отображаемых в таблице, а также различные фильтры вывода информации.

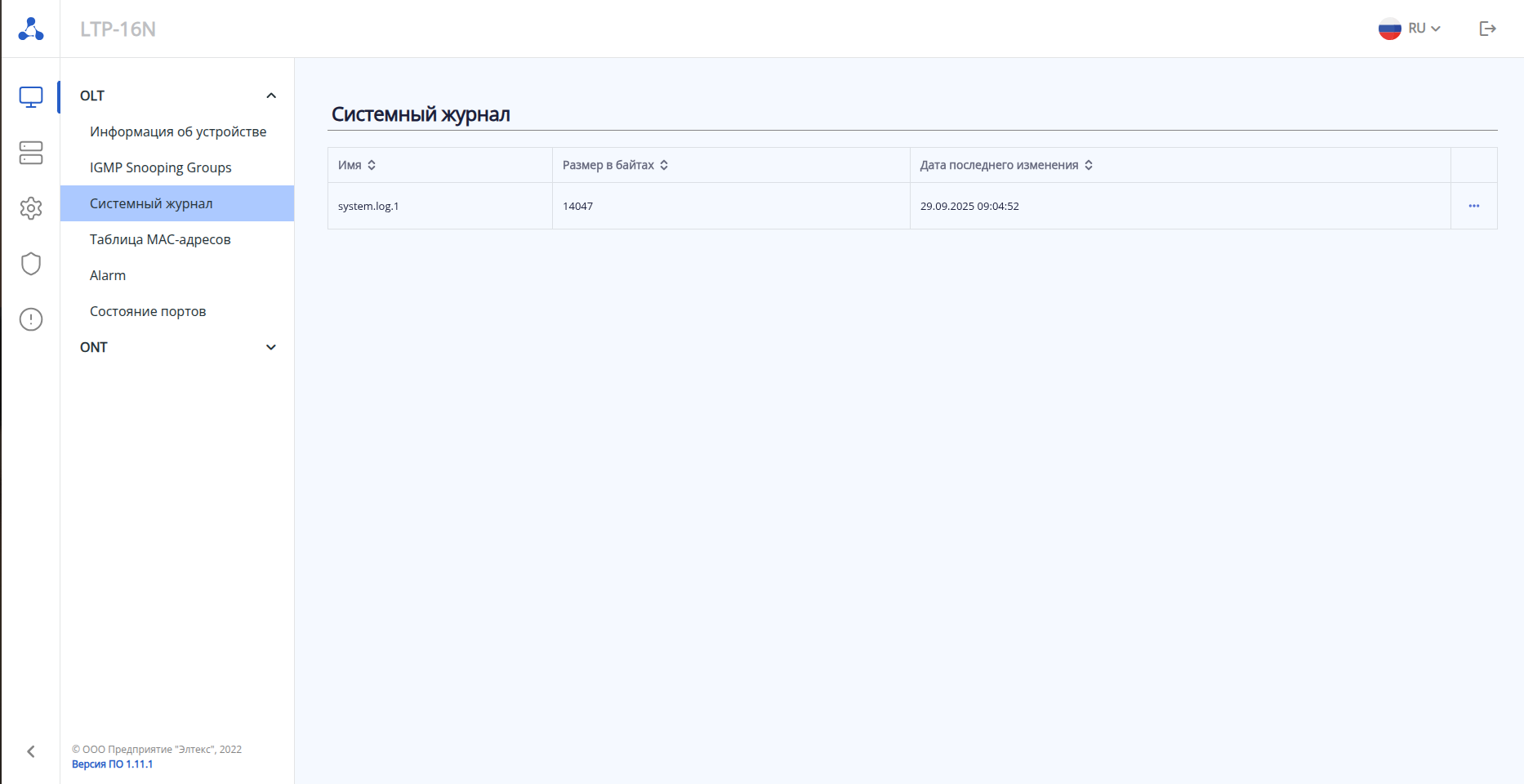

Страница «Мониторинг → OLT → Системный журнал»
Данная страница содержит список файлов с информацией о работе системы (log-файлы). В web-интерфейсе можно просмотреть последние 500 строк log-файла. Для просмотра файла полностью его необходимо скачать.

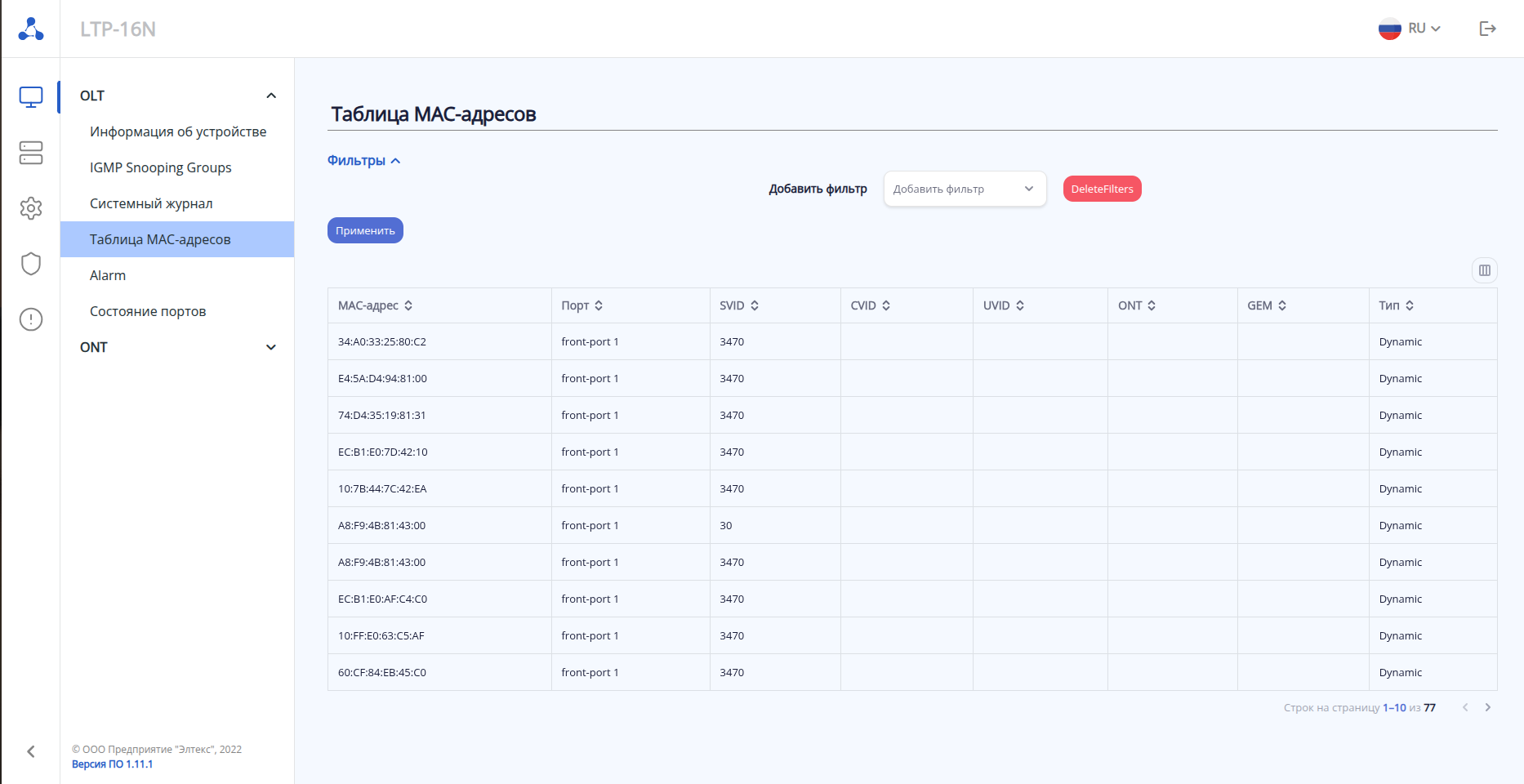

Страница «Мониторинг → OLT → Таблица МАС-адресов»
На странице отображаются все MAC-адреса, обученные на OLT. Под таблицей можно изменить количество отображаемых строк — 10, 20, 50, 100. Для удобства поиска MAC есть возможность использовать группу фильтров или сортировку по выбранному столбцу таблицы.

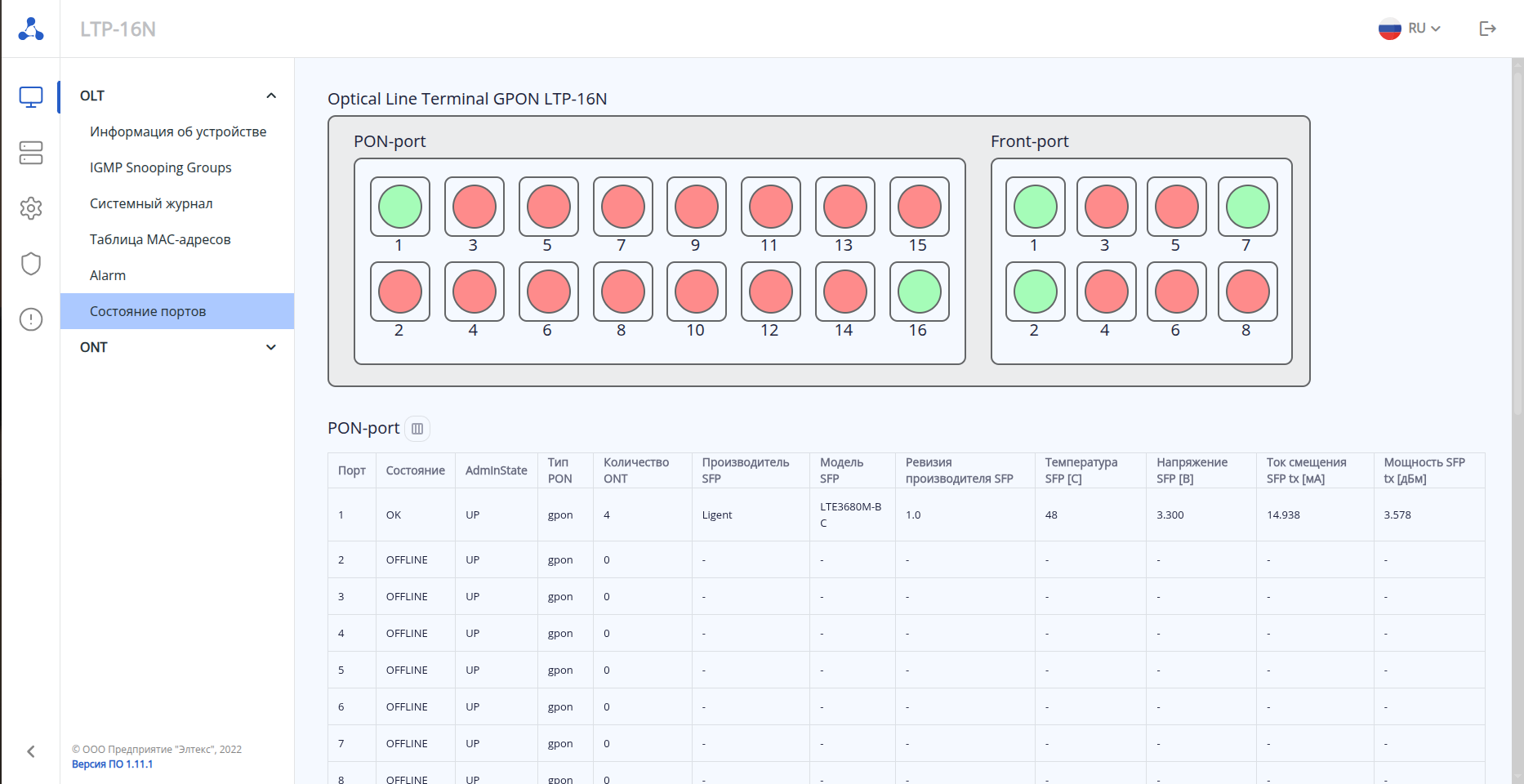

Страница «Мониторинг → OLT → Состояние портов»
На данной странице содержится три основных блока информации:
- Графическое отображение OLT;
- Таблица PON-портов;
- Таблица Front-портов.
Графическое отображение OLT позволяет проводить операции для каждого порта (необходимо вызвать меню правой кнопкой мыши). Для PON-порта доступны операции реконфигурации и отключения. Для Front-порта — только отключение. Таблицы PON-port и Front-port несут основную информацию о состоянии портов, без возможности редактирования.

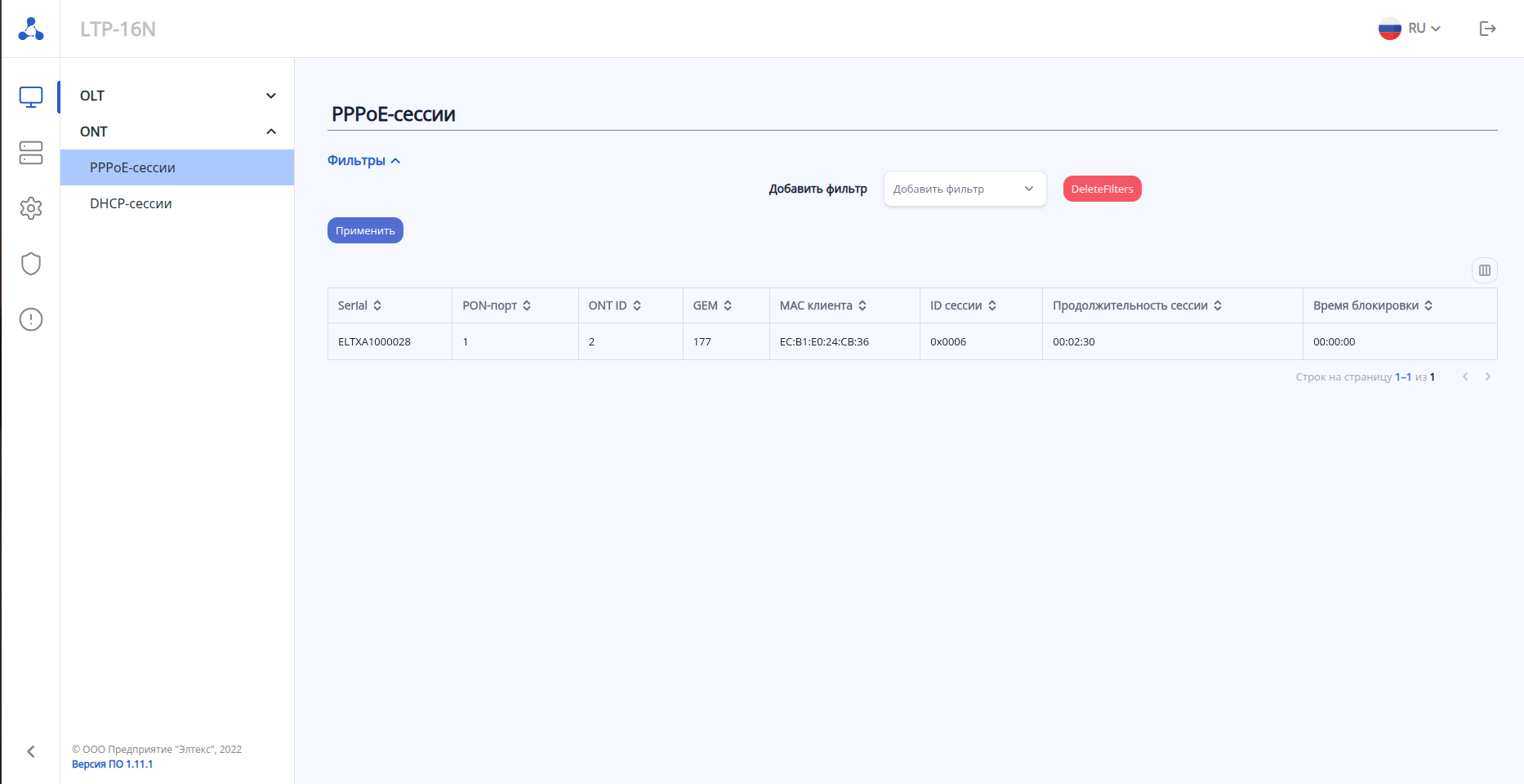

Страница «Мониторинг → ONT → PPPoE-сессии»
На странице отображаются данные о текущих активных PPPoE-сессиях. Информация доступна только в режиме чтения и только при включенном PPPoE snooping.

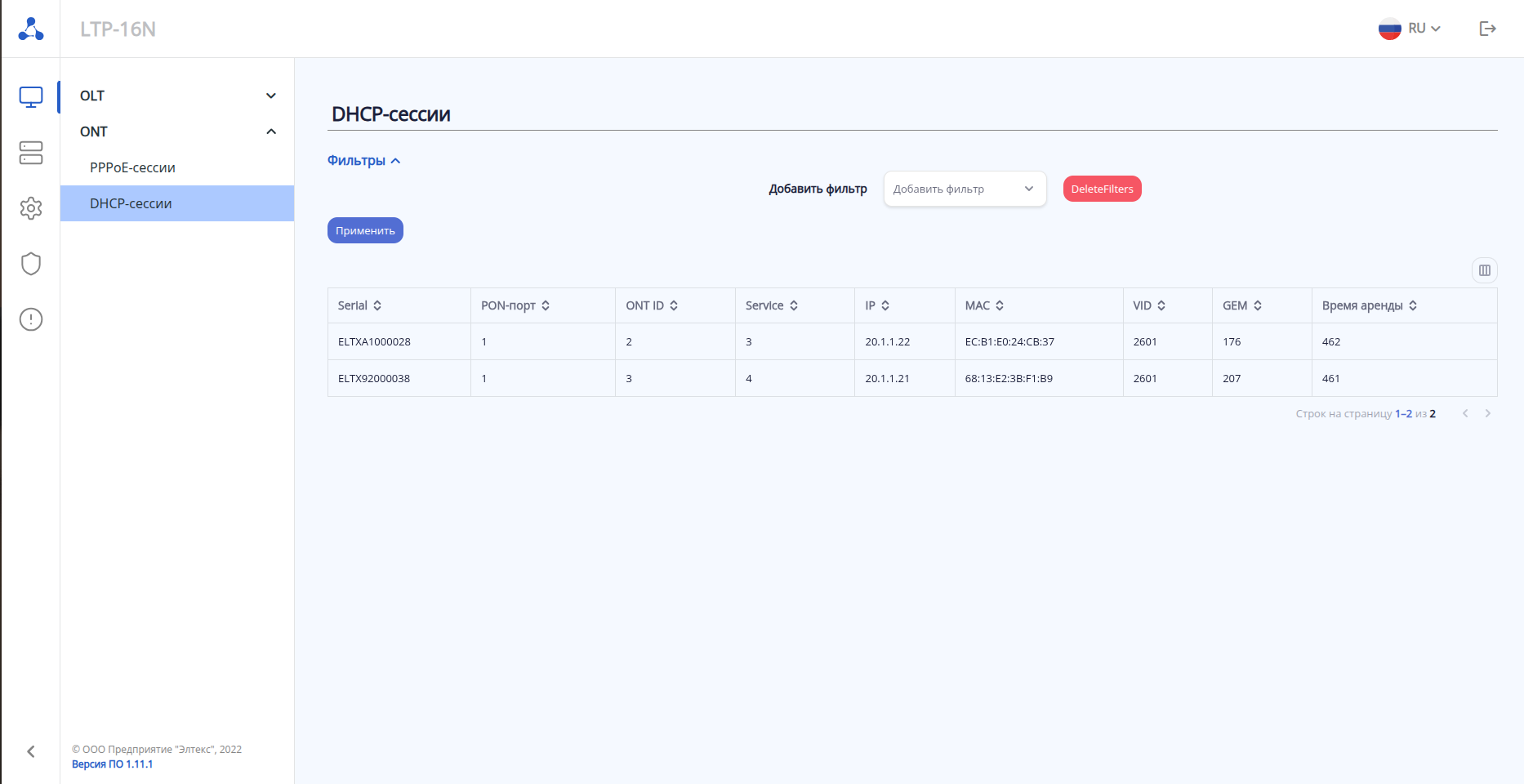

Страница «Мониторинг → ONT → DHCP-сессии»
На странице отображаются данные о текущих активных DHCP-сессиях. Информация доступна только в режиме чтения и только при включенном DHCP snooping.
Страница «Список ONT»
В данном разделе отображается информация обо всех ONT, зарегистрированных на устройстве и физически подключенных к PON-каналам ONT. Над таблицей расположены кнопки создания новой конфигурации ONT, работы с конфигурацией действующих ONT, а также иконки быстрых действий с ONT (перезагрузка, реконфигурация, сброс к заводским настройкам). Иконки действий с конфигурациями и иконки быстрых действий становятся активными при выборе одного либо нескольких ONT. Доступны следующие иконки:
— создание конфигурации ONT;
— слева направо: удаление конфигурации ONT, перезагрузка ONT, реконфигурация ONT, сброс ONT к заводским настройкам.
В таблице напротив каждого ONT доступен вызов дополнительного контекстного меню действий с выбранными ONT —
. По нажатию данной кнопки доступны следующие действия:
- Показать состояние ONT;
- Редактировать конфигурацию ONT:
- Показать таблицу MAC-адресов;
- Показать счетчики ONT;
- Добавить конфигурацию ONT (доступно только для UNACTIVATED ONT).
Общий вид данной страницы:
