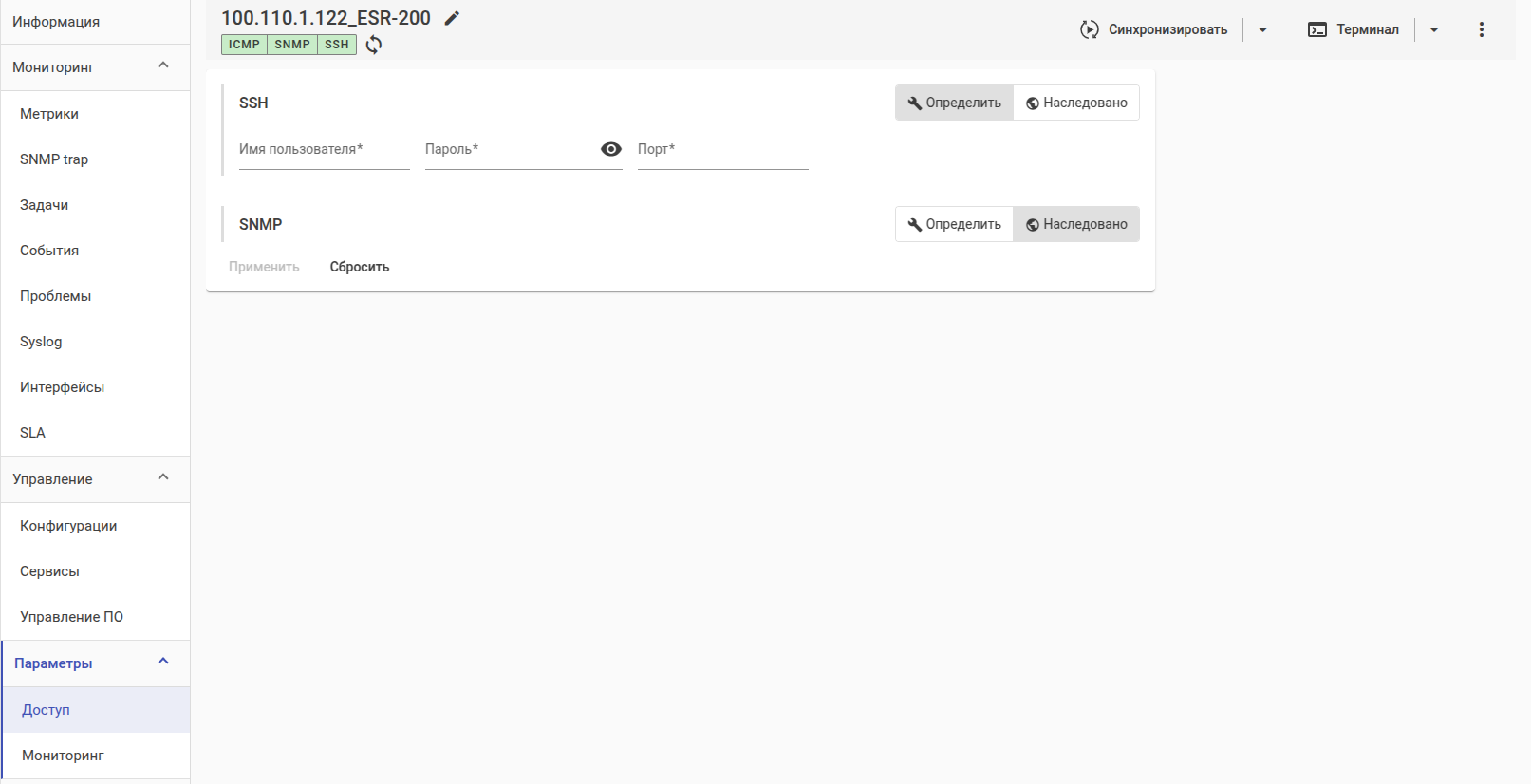

Доступ

В данном разделе производится настройка параметров доступа к устройству. Например, для применения конфигурации или перезагрузки.

По умолчанию для доступа к устройству выбрано наследование глобальных (для всей системы) параметров доступа, которые можно изменить в разделе "Настройки" → "Система" → "Доступ". Чтобы настроить индивидуальные параметры доступа к устройству, выберите режим "Определить" в нужном блоке настроек доступа. В режиме "Определить" система использует параметры выбранного блока настроек доступа на странице вместо глобальных.

Блоки настроек доступа:

• SSH — имя пользователя, пароль и порт для доступа к устройству по SSH (доступ необходим для управления устройствами и получения конфигурации);
• VRF — используется для определения маршрута от устройства до ЕССМ (поддерживается только для МЕ);
• SNMP — настройки SNMP (V1, V2C, V3) для проверки доступности устройства по этому протоколу и для получения метрик с устройства;
• WEB-конфигуратор — используется для определения протокола передачи данных для перехода в веб-интерфейс некоторых серий устройств (только для SMG, WLC, TAU).

После выполнения настроек нажмите кнопку "Применить" в нижней части страницы. Для восстановления последних сохраненных параметров нажмите "Сбросить".

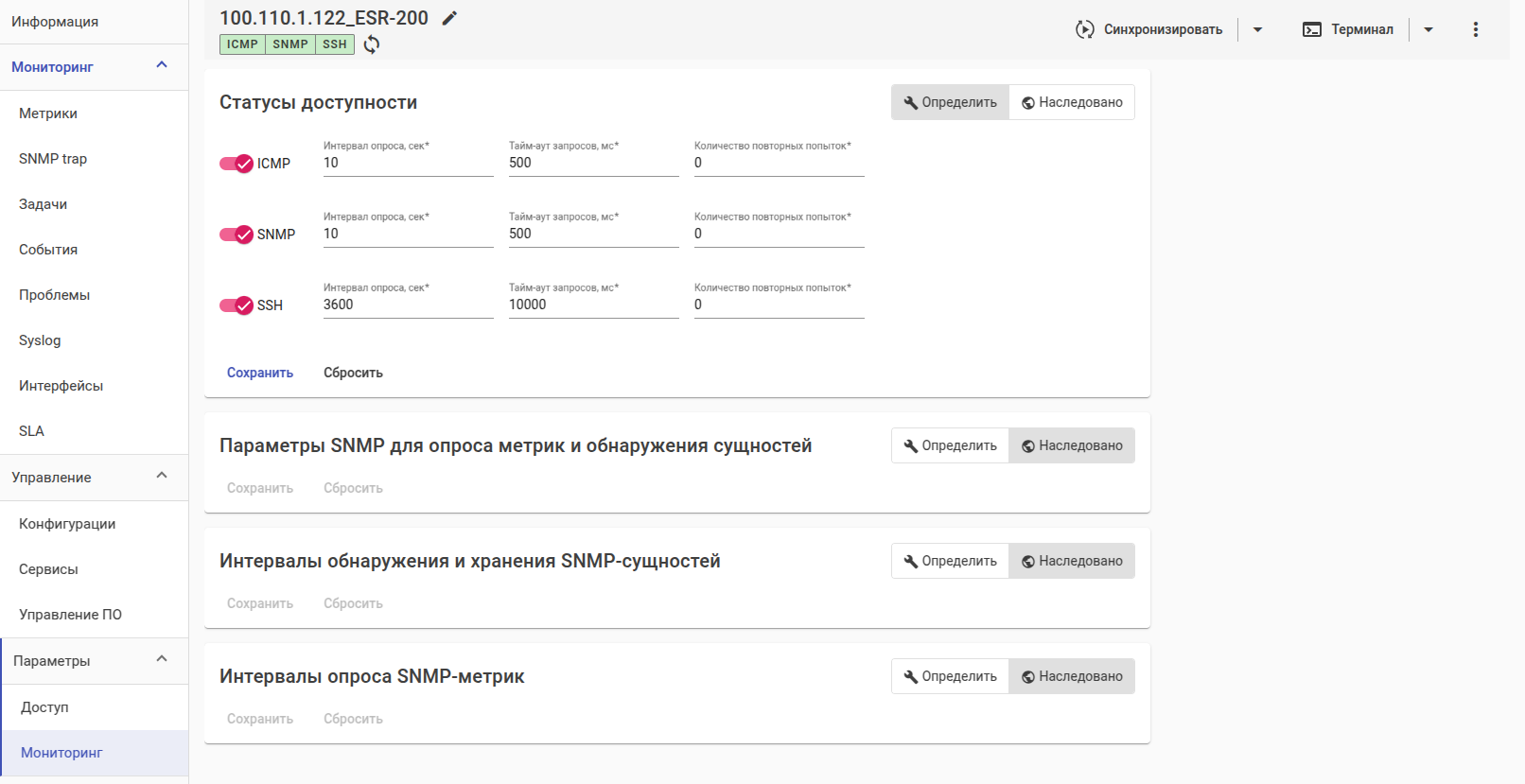

Мониторинг

В данном разделе производится настройка параметров мониторинга устройства.

По умолчанию параметры мониторинга для устройства наследуются из глобальных (для всей системы) параметров, которые можно изменить в разделе "Настройки" → "Мониторинг" → "Параметры" → "Мониторинг устройств". Чтобы настроить индивидуальные параметры, выберите режим "Определить" в нужном виджете настроек мониторинга. В режиме "Определить" система использует параметры, установленные в виджете на странице устройства вместо глобальных.

Виджет "Статусы доступности" содержит следующие элементы:

• Кнопка "Определить" — определение индивидуальных параметров мониторинга статусов доступности для данного устройства;
• Кнопка "Наследовано" — использование глобальных параметров мониторинга статусов доступности для данного устройства;
• Переключатель для включения/выключения опроса статусов доступности устройств по конкретному протоколу (ICMP, SNMP, SSH);
• ICMP, SNMP, SSH — наименование протокола , по которому система опрашивает устройство и делает вывод о его доступности;
• Интервал опроса, сек — параметр, определяющий частоту выполнения опроса устройств по протоколу;
• Таймаут запросов, мс — время на выполнение опроса устройства по протоколу;
• Количество повторных попыток — параметр, определяющий число повторных попыток опроса по протоколу;
• Кнопка "Сохранить" — кнопка для применения настроек определения статусов устройств;
• Кнопка "Сбросить" — кнопка для сброса значений до предыдущего сохранённого состояния.

Виджет "Параметры SNMP для опроса метрик и обнаружения сущностей" содержит следующие элементы:

• Кнопка "Определить" — определить индивидуальные параметры SNMP для данного устройства;
• Кнопка "Наследовано" — использование глобальных параметров SNMP для данного устройства;
• Раздел "SNMP таймаут":
  • Таймаут запросов, мс — время ожидания ответа устройства на отправленный системой SNMP-запрос (SNMP GET, SNMP WALK);
• Раздел "SNMP GET":
  • Размер запроса — максимальное количество OID, запрашиваемых с устройства единовременно. Использование слишком малого значения может негативно сказываться на производительности мониторинга, поскольку система будет вынуждена отправлять большое количество SNMP-запросов. Использование слишком большого значения, в свою очередь, может привести к тому, что некоторые устройства не смогут отдавать данные в запрошенном объеме;
  • Количество повторных попыток — параметр, определяющий число повторных попыток запроса OID с устройства посредством SNMP GET;
• Раздел "SNMP WALK":
  • Тип подзапросов —  тип подзапросов,  может принимать значения: GETNEXT и GETBULK. Использование запросов GETBULK позволяет ускорить обнаружение объектов, но может негативно сказываться на работоспособности самого устройства и приводить к высокой нагрузке на CPU устройства. Использование запросов GETNEXT всегда обеспечивает стабильное получение данных с устройства, но может негативно сказываться на скорости обнаружения объектов. При выборе GETBULK для редактирования доступны параметры:

    • Размер запроса — количество OID, запрашиваемых за один GETBULK-запрос. Использование слишком большого значения может приводить к высокому потреблению CPU на устройстве, а также к тому, что некоторые устройства не смогут отдавать данные в запрошенном объеме;
    • Количество запросов в секунду  — параметр ограничивает количество GETBULK-запросов, отправляемых системой. Позволяет уменьшить нагрузку на CPU устройства;
  • Количество повторных попыток — параметр, определяющий число повторных попыток запроса OID с устройства посредством SNMP WALK;
• Кнопка "Сохранить" — кнопка для применения настроек SNMP-параметров;
• Кнопка "Сбросить" — кнопка для сброса значений до предыдущего сохранённого состояния.

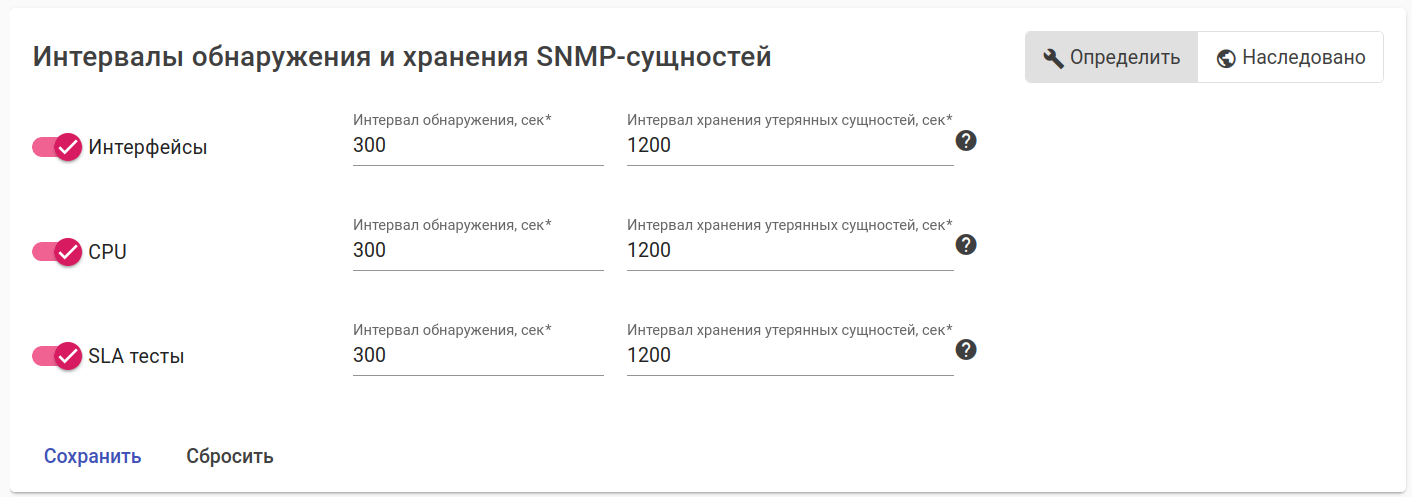

Виджет "Интервалы обнаружения и хранения SNMP-сущностей" содержит следующие элементы:

• Кнопка "Определить" — определить индивидуальные значения интервалов обнаружения и хранения SNMP-сущностей для данного устройства;
• Кнопка "Наследовано" — использование глобальных значений интервалов обнаружения и хранения SNMP-сущностей для данного устройства;
• Переключатель для включения/выключения обнаружения определенной SNMP-сущности, соответствующей ему;
• Интервал обнаружения, сек — параметр, определяющий частоту выполнения опроса SNMP-сущности устройства с целью ее обнаружения;
• Интервал хранения утерянных сущностей, сек — интервал хранения SNMP-сущностей устройства, которые система не смогла обнаружить при очередном опросе устройства;
• Кнопка "Сохранить" — кнопка для применения настроек интервалов обнаружения и хранения SNMP-сущностей;
• Кнопка "Сбросить" — кнопка для сброса значений до предыдущего сохранённого состояния.

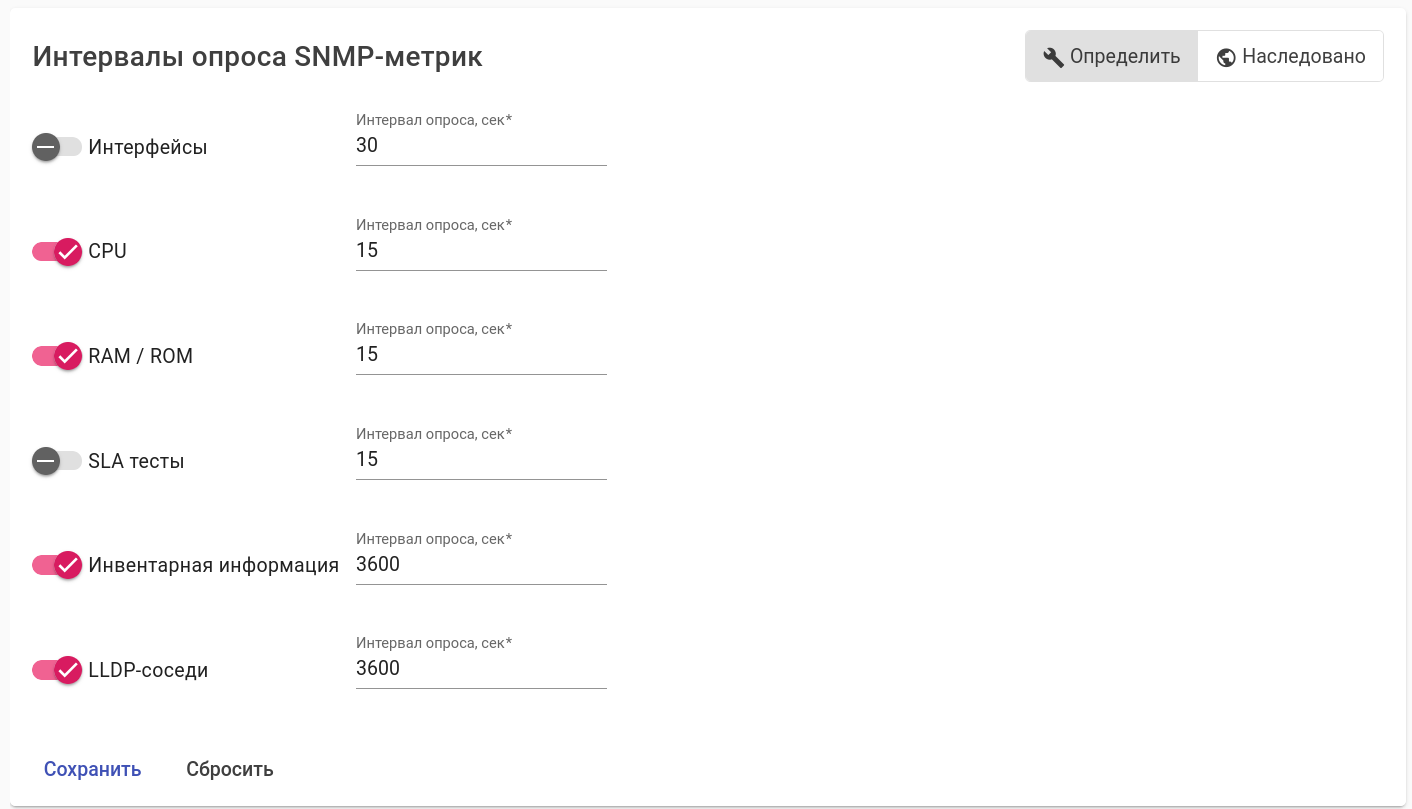

Виджет "Интервалы опроса SNMP-метрик" содержит следующие элементы:

• Кнопка "Определить" — определить индивидуальные значения интервалов опроса SNMP-метрик для данного устройства;
• Кнопка "Наследовано" — использование глобальных значений интервалов опроса SNMP-метрик для данного устройства;
• Переключатель для включения/выключения опроса определенной SNMP-метрики устройства, название которой написано справа от переключателя;
• Интервал опроса, сек — параметр, определяющий частоту выполнения опроса SNMP-метрик устройства;
• Кнопка "Сохранить" — кнопка для применения настроек интервалов опроса SNMP-метрик;
• Кнопка "Сбросить" — кнопка для сброса значений до предыдущего сохранённого состояния.
