Постановка задачи (схема ME5k)

Целью данного документа является демонстрация построения ядра сети оператора на оборудовании компании Eltex и демонстрация практик использования этого оборудования.

Целевая аудитория

"Руководство по построению ядра сети оператора" будет полезно для инженеров, решающих задачи построения сети связи оператора или планирующих модернизацию уже существующих сетей. Производительность, возможности масштабирования, а также широкий список поддерживаемых протоколов позволяет использовать предложенную схему для решения всего спектра поставленных задач.

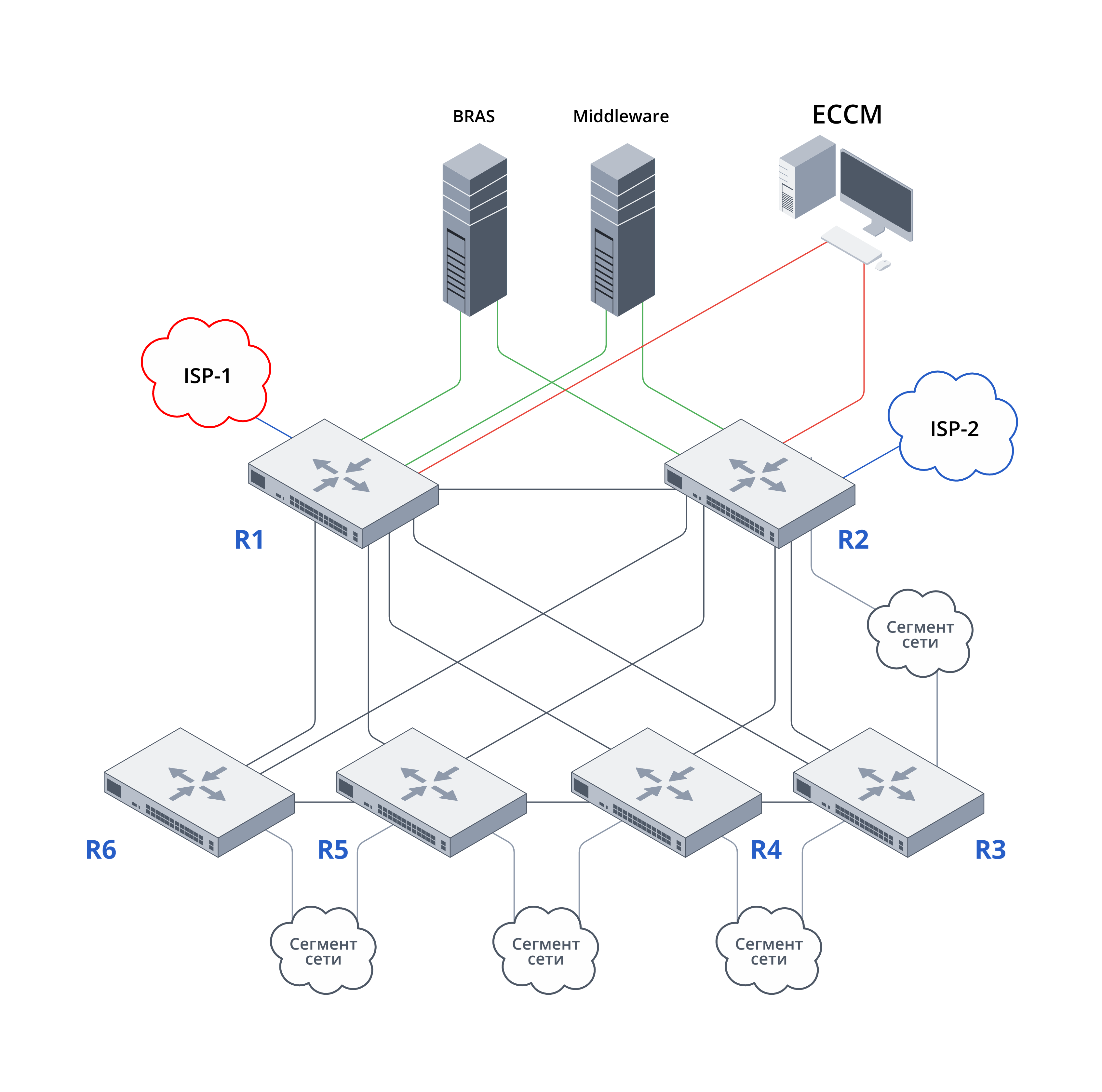

Предлагаемая схема сети

Предлагаемое решение представляет собой уже традиционную на данный момент вертикальную архитектуру, состоящую из 2-х маршрутизаторов ядра Core (как правило разделённых географически) и нескольких маршрутизаторов агрегации Aggr. Маршрутизаторы Core резервируют друг друга и взаимодействуют с внешними системами, такими как сети вышестоящих провайдеров и провайдеров одного ранга, системы авторизации пользователей, сервисные платформы, системы управления сетью и прочие сервисы и системы, обеспечивающие нормальное функционирование сети.
Маршрутизаторы Aggr аккумулируют на себя как физические подключения сегментов доступа, так и агрегацию маршрутной информации. Aggr взаимодействуют непосредственно с маршрутизаторами Core и с соседними маршрутизаторами Aggr. В случае подключения сегментов доступа к двум маршрутизаторам Aggr они резервируют друг друга.

Преимущества решения

Предлагаемое решение позволяет построить безопасную, надежную, масштабируемую сеть. На каждой части сети имеется физическое резервирование как линков, так и маршрутизаторов. Сегменты доступа могут быть построены как на коммутаторах с использованием технологий L2, так и на маршрутизаторах с использованием технологий MPLS. В обоих случаях доступны и резервирование и балансировка нагрузки между линками и устройствами.

Возможные продуктовые решения

Так как маршрутизаторы серии ME имеют унифицированное ПО, набор сетевых функций и отличаются только форм-фактором, набором интерфейсов и соответственно производительностью, в предложенной схеме можно использовать любые устройства, подходящие по производительности и портовой ёмкости.
