Управление, мониторинг и инвентаризация устройств в сети требуют удобного интерфейса для работы. Eltex предлагает своё решения для этих задач — ECCM.

Для того чтобы добавить коммутатор MES в ECCM, нужно выполнить следующие действия:

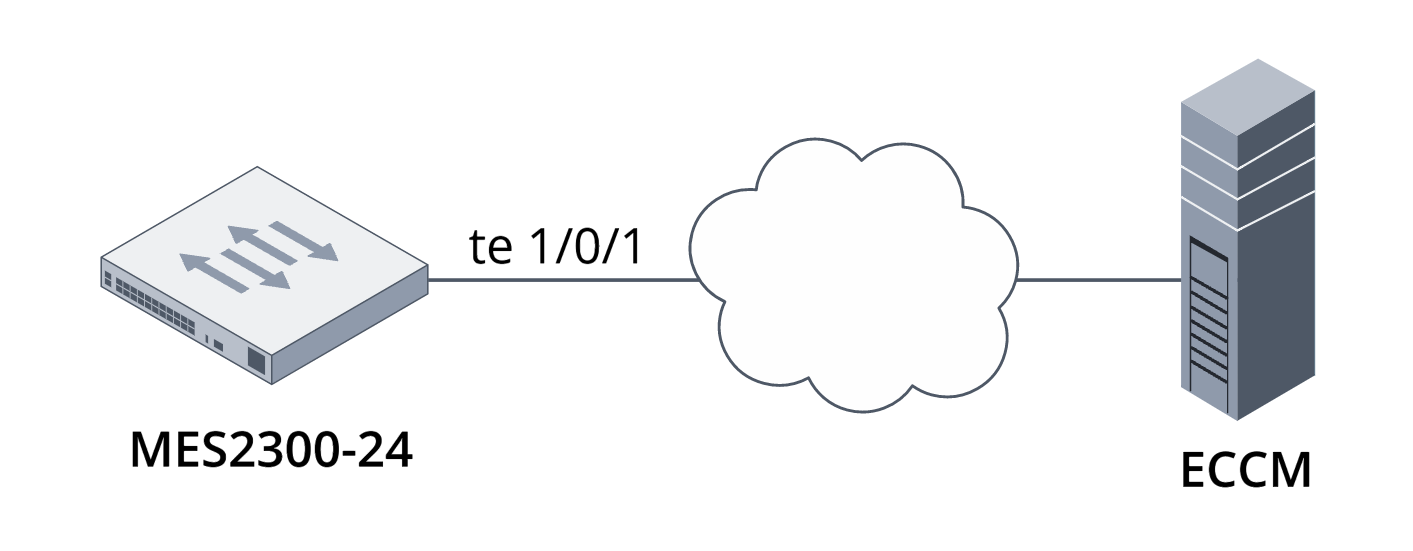

В общем виде схема подключения выглядит следующим образом:

Для примера возьмем коммутатор MES2300-24. Для управления через ECCM выделена VLAN 4090 с адресным пространством 192.168.1.X /24.

Настройка SSH

Конфигурация MES2300-24
vlan 4090 name ECCM
interface vlan 4090
 ip address 192.168.1.100 /24
 exit
interface TenGigabitEthernet1/0/1
 switchport mode trunk
 switchport trunk allowed vlan add 4090
 exit
ip ssh server
Пояснения
Создание VLAN для управления через ECCM
Переход в контекст конфигурации интерфейса VLAN
Назначение IP-адреса
Выход из контекста конфигурации интерфейса VLAN
Переход в контекст конфигурации физического интерфейса
Перевод физического интерфейса в режим работы trunk
Добавление ECCM VLAN на порт
Выход
Глобальное включение SSH-сервера

Настройка SNMP

Для обмена данными по SNMP коммутатор использует стандартный 161 порт.

Порт, на который отправляются трапы, может быть изменен.

Конфигурация MES2300-24
snmp-server server
snmp-server community eltex_public ro 192.168.1.250
snmp-server community eltex_private rw 192.168.1.250
Пояснения
Включения функционала SNMP-сервера на коммутаторе
Создание комьюнити public с правами только для чтения и указанием IP-адреса, с которого возможно подключение
Создание комьюнити pricate с правами на чтение и запись и указанием IP-адреса, с которого возможно подключение

Порядок настройки ECCM для добавления оборудования описан в соответствующей статье.
