Описание

В данной инструкции описано, как выполнить настройку аутентификации по протоколу EAP-TLS с использованием "машинного" сертификата компьютера, подключенного к домену MS Active Directory.

В рамках инструкции описывается:

1) Добавление в NAICE сертификатов, необходимых для работы EAP-TLS.

2) Настройка подключения к MS AD, а также добавление MS AD в качестве внешнего источника пользовательских учетных данных.

3) Настройка необходимых для EAP-TLS авторизации сущностей, с учетом требуемых для использования машинных сертификатов изменений.

4) Настройка сетевого подключения ПК-клиента на примере ОС Windows 10.

Требования и ограничения

Общие требования к сертификатам

1. Работа с сертификатами, использующими ГОСТ шифрование, не поддерживается.
2. NAICE не имеет встроенного средства управления сертификатами. Выпуск и управление жизненным циклом сертификатов возлагается на стороннее ПО (ЦС Windows Server).

Требования к сертификату, используемому сервисом NAICE-RADIUS

1. Сертификат, используемый сервисом, должен иметь формат PEM или CRT без включения ключа шифрования в сертификат сервера.
2. Использование DER-кодировки не поддержано.
3. Использование сертификатов в контейнере PKCS не поддержано.
4. В пароле к приватному ключу не допускается использование символов: $, ', ", `, знаки скобок и пробел.
5. Возможно использование только одного сертификата сервисом NAICE-RADIUS.
6. Сертификат, используемый NAICE-RADIUS, должен содержать атрибуты:
   1. Subject: CN;
   2. X509v3 Key Usage: Digital Signature, Key Encipherment;
   3. X509v3 Extended Key Usage: TLS Web Server Authentication, TLS Web Client Authentication.
7. Сертификат, используемый пользователем, должен содержать атрибуты:
   1. Subject: CN;
   2. X509v3 Key Usage: Digital Signature, Key Encipherment;
   3. X509v3 Extended Key Usage: TLS Web Client Authentication.

Требования к Active Directory

• Минимальная версия контроллера Active Directory: Windows Server 2008 R2.
• Использование протокола NTLM контроллером Active Directory, на котором выполняется авторизация пользователей должна быть разрешена.

DNS-сервер, который будет использоваться хостом с установленным NAICE должен обеспечивать:

• разрешение полного имени домена (например test.loc), в котором будет работать NAICE;
• разрешение полного имени контроллеров AD (например srv1.test.loc) обслуживающих домен;
• возвращать ответ на DNS-запрос типа SRV со списком контроллеров обслуживающих домен.

Все IP-адреса, которые могут возвращаться как адреса домена или контроллеров домена должны быть доступны с хоста на котором установлен NAICE.

Список портов для взаимодействия с Active Directory:

Установка сертификатов

Установка сертификатов выполняется плейбуком Ansible. Для корректной работы требуется файлы сертификата расположить на хосте, с которого будет выполняться плейбук Ansible в папке ansible/roles/docker/files/eap-tls.

Требуется три файла:

• Файл сертификата ЦС, который отвечает за выпуск сертификатов, используемых для аутентификации в формате pem или crt;
• Файл сертификата, который будет использоваться NAICE-RADIUS для проверки сертификатов пользователей;
• Файл ключа сертификата NAICE-RADIUS.

Далее приведен пример с расположением файлов в на хосте выполнения плейбуков Ansible:

Файлы могут иметь произвольное наименование.

Настройка переменных для копирования сертификатов

После расположения файлов на хосте, требуется в файле "group_vars/all.yml" указать значения переменных:

# параметры для авторизации по протоколу EAP-TLS
# параметры сертификатов
# для включения установки сертификатов протокола EAP-TLS необходимо расположить файлы сертификатов сервера в папке ansible/roles/docker/files/eap-tls
radius_eap_tls_cert_dir_copy: true   # включить копирование сертификатов из директории ansible/roles/docker/files/eap-tls
radius_eap_tls_certs_ca_cert_file: trusted_server.crt   # имя файла корневого (CA) сертификата
radius_eap_tls_certs_private_key_file: trusted_server.k   # имя файла приватного ключа сертификата сервера
radius_eap_tls_certs_private_key_password:  # пароль к файлу приватного ключа сертификата сервера, оставьте пустым, если файл приватного ключа не запаролен
radius_eap_tls_certs_certificate_file: trusted_server_chain.crt   # имя файла серверного сертификата

Указать при необходимости параметры взаимодействия с OCSP-сервером (опционально):

# настройки проверки статуса отозванных сертификатов по протоколу OCSP
radius_eap_tls_ocsp_enable: 'false' # Включение проверки статуса отзыва сертификата по протоколу OCSP
radius_eap_tls_ocsp_override_url: 'false' # Использовать URL сервиса OCSP из сертификата
radius_eap_tls_ocsp_url: 'http://127.0.0.1/ocsp' # URL для обращения к сервису OCSP
radius_eap_tls_ocsp_softfail: 'false' # Мягкая проверка доступа к серверу проверки OSCP, если сервер недоступен, процесс не завершится, а продолжится
radius_eap_tls_ocsp_timeout: 0 # Таймаут обращения к серверу OSCP
radius_eap_tls_ocsp_use_nonce: 'true' # Позволяет включить одноразовый код в запрос - nonce, который может быть включен в соответствующий ответ

Настройка NAICE

Добавление сетевого устройства

Необходимо:

1. Настроить профиль для сетевого устройства либо выбрать один из профилей доступных по умолчанию.
2. Добавить сетевое устройство в NAICE и назначить ему профиль.

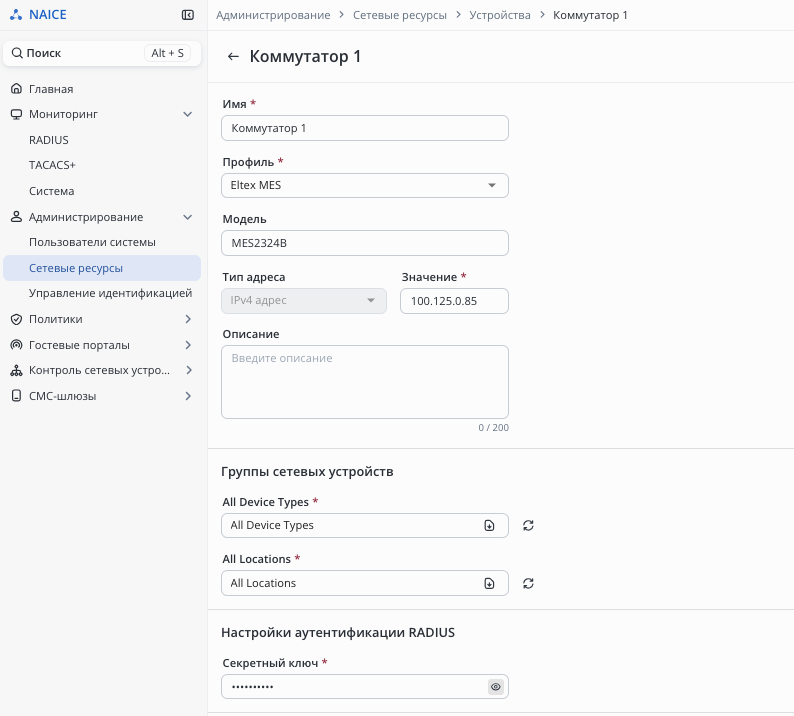

Для настройки сетевого устройства в NAICE необходимо открыть раздел Администрирование → Сетевые ресурсы → Устройства и нажать (слева в верхней части страницы). Откроется окно добавления сетевого устройства:

Заполните следующие поля:

• Имя - Задать произвольное имя устройства.
• Профиль - Необходимо выбрать профиль устройства с поддержкой Radius настроенный ранее, либо выбрать один из доступных по умолчанию.
• IPv4 - IP-адрес коммутатора.
• Настройки аутентификации RADIUS - Пароль с которым устройство пройдет аутентификацию. как RADIUS-client

Нажать Сохранить после заполнения настроек.

Настройка подключения к MS AD

Подробно весь процесс настройки подключения к Active Directory описан в статье v1.0_4.1 Настройка интеграции с Active Directory, но в текущей инструкции потребуются лишь некоторые шаги, рассмотренные ниже.

Создание источника идентификации

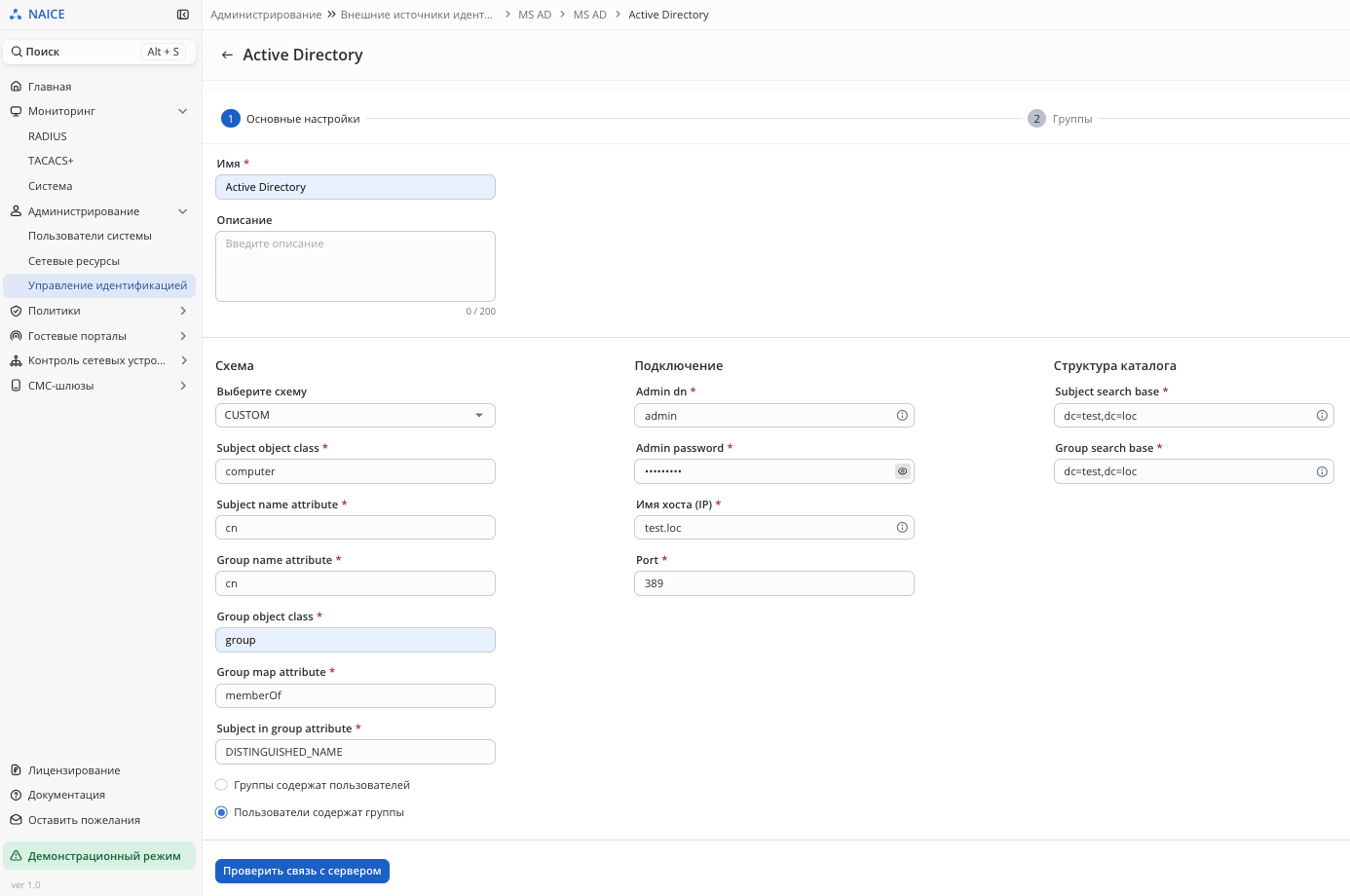

Открыть раздел Администрирование → Управление идентификацией → Внешние источники идентификации и нажать . Откроется окно добавления внешнего источника идентификаций:

Настройка структурно разделена на блоки.

• Имя - произвольное наименование источника идентификаций.

Блок "Схема"

• Схема - CUSTOM.
• В поле Subject Object Class внести значение computer
• В поле Subject name attribute внести значение cn
• В поле Group name attribute внести значение cn
• В поле Group object class внести значение group
• В поле Group map attribute внести значение memberOf
• В поле Subject in group attribute внести значение DISTINGUISHED_NAME

Блок "Подключение"

• Admin dn - имя пользователя, который будет использоваться для обращения в Active Directory. Пользователь должен быть предварительно добавлен администратором в Active Directory. Имя пользователя можно задавать в форматах:
• Admin password - пароль пользователя.
• Имя хоста - полное имя домена, в котором будет выполняться аутентификация пользователей, например test.loc. Так же можно указать предпочтительный контроллер домена, который будет использоваться для обращений, например srv1.test.loc.
• Port - порт подключения к контроллеру домена по протоколу LDAP. Как правило используется порт 389.

Блок "Структура каталога"

• Subject search base - строка поиска атрибутов объектов (в данном случае - компьютеров) в Active Directory по протоколу LDAP, например dc=test,dc=loc.
• Group search base - строка поиска групп в Active Directory по протоколу LDAP, например dc=test,dc=loc.

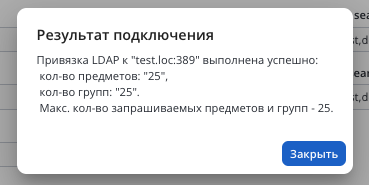

После заполнения настроек необходимо нажать кнопку "Проверить связь с сервером". Если настройки корректны, появится сообщение:

Нажать кнопку Добавить.

Более подробно о настраиваемых параметрах можно узнать во встроенной документации .

Добавление групп

После добавления источника идентификаций кнопка Добавить смениться на кнопку Далее. Можно нажать её, что бы перейти в раздел Группы или нажать наверху страницы на 2 Группы и добавить группы, которые предполагается использовать в политиках авторизации:

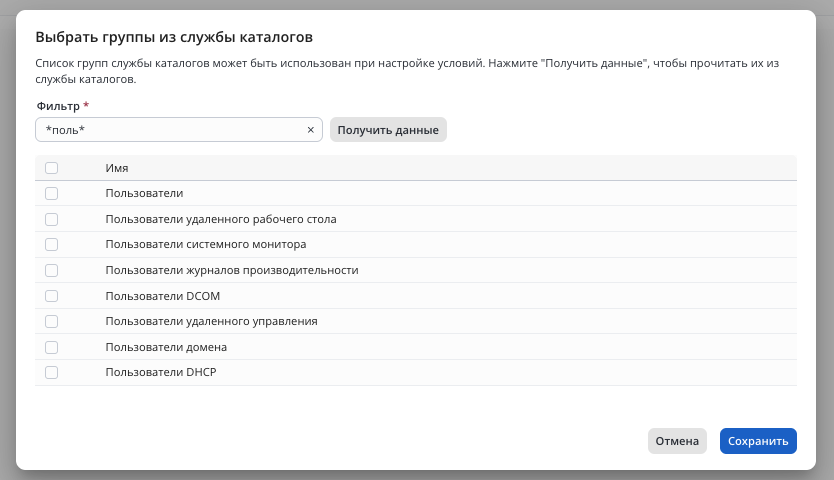

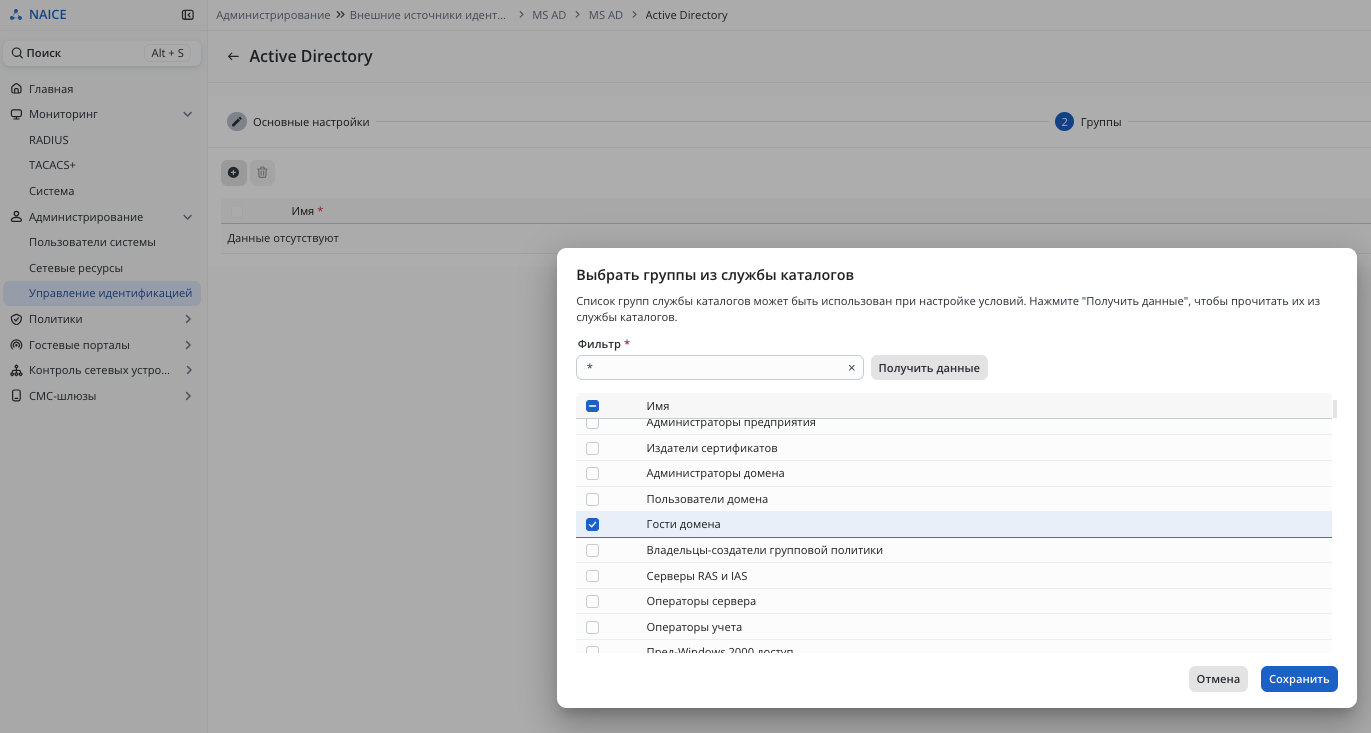

Нажать кнопку Получить данные и выбрать группы, которые требуется добавить. В данном примере добавляем группу Гости домена.

При необходимости найти определенную группу надо в поле Фильтр ввести имя группы. При необходимости можно добавить "*" в начале или конце названия группы, что позволит выполнить поиск по словосочетанию.

После выбора необходимых групп нажать кнопку Сохранить.

Добавление атрибутов объектов

Настройка EAP-TLS авторизации

Создание цепочки идентификаций с использованием ранее созданного источника идентификации

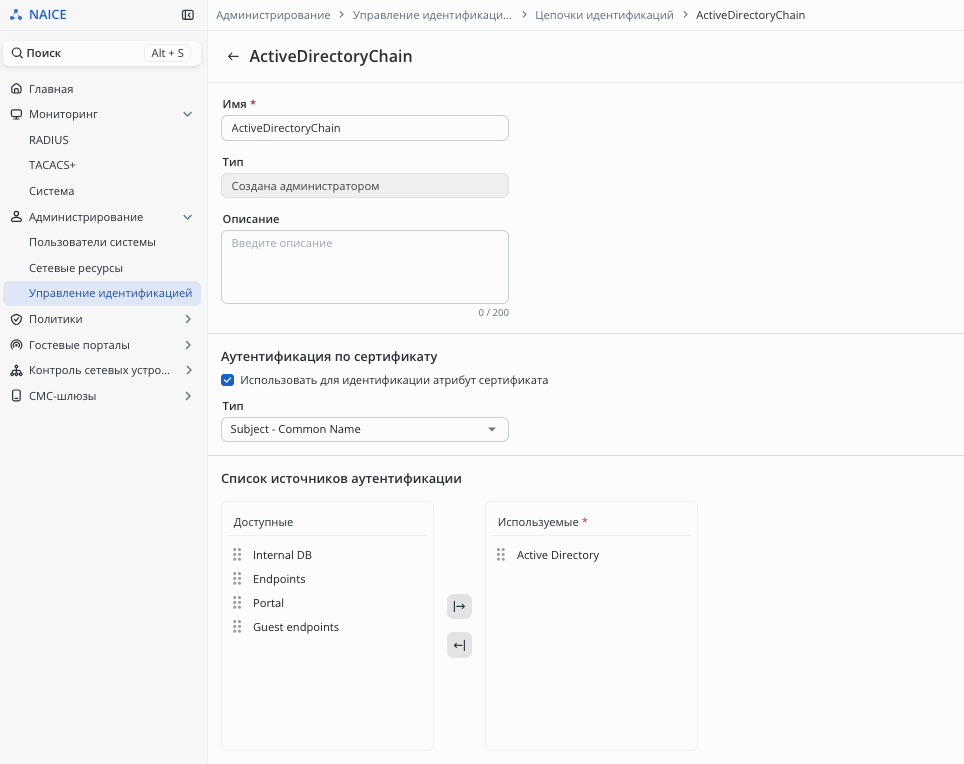

Открыть раздел Администрирование → Управление идентификацией → Цепочки идентификации и нажать кнопку :

Необходимо:

• Задать понятное имя для цепочки, например "ActiveDirectoryChain"
• В блоке "Список источников аутентификации" выбрать созданный ранее источник Active Directory.

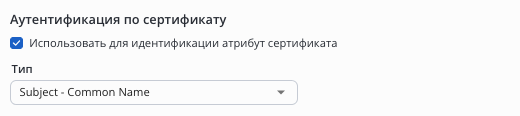

• В блоке "Аутентификация по сертификату" отметить  чекбокс "Использовать для идентификации атрибут сертификата" и выбрать атрибут "Subject - Common Name"

        Issuer: C=RU, L=Moscow, OU=adm.test.loc, CN=Administration, emailAddress=adm@test.loc
        Validity
            Not Before: Jun 23 11:13:30 2025 GMT
            Not After : Jun 23 11:13:30 2027 GMT
        Subject: C=RU, tester@test.loc  <--------- Уникальный атрибут сертификата, определяющий принадлежность к ПК
        Subject Public Key Info:
            Public Key Algorithm: rsaEncryption
                Public-Key: (2048 bit)

После создания цепочки идентификации с использованием ранее созданного источника нажать кнопку Добавить.

Настройка списка разрешенных протоколов

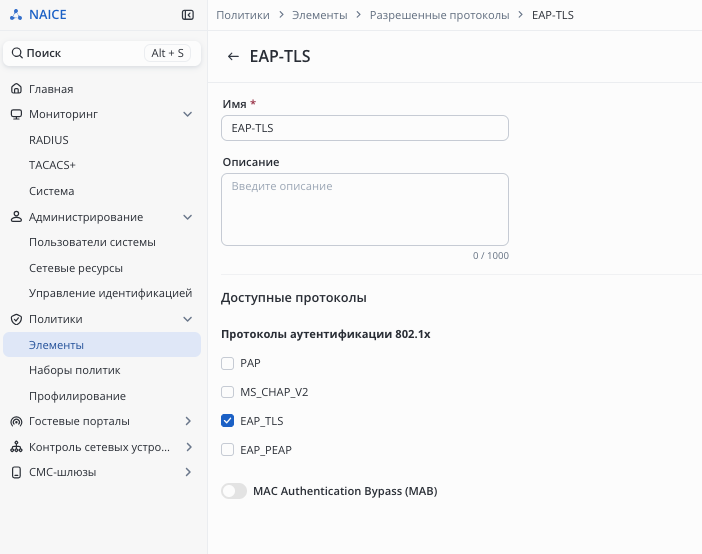

Настройка возможности использовать протокол EAP-TLS выполняется в разделе Политики → Элементы → Разрешенные протоколы. В списке разрешенных протоколов по умолчанию Default protocols поддержка протокола уже включена. Если создается новый список доступных протоколов, необходимо включить поддержку EAP-TLS:

Настройка набора политик авторизации/аутентификации

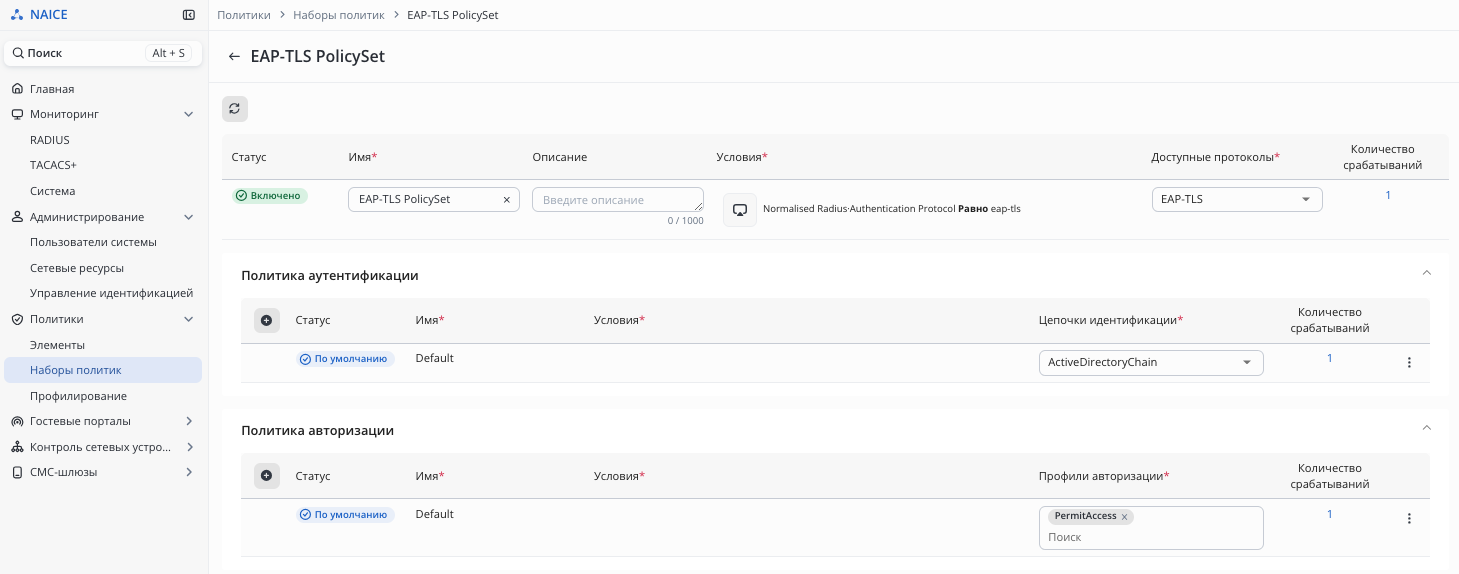

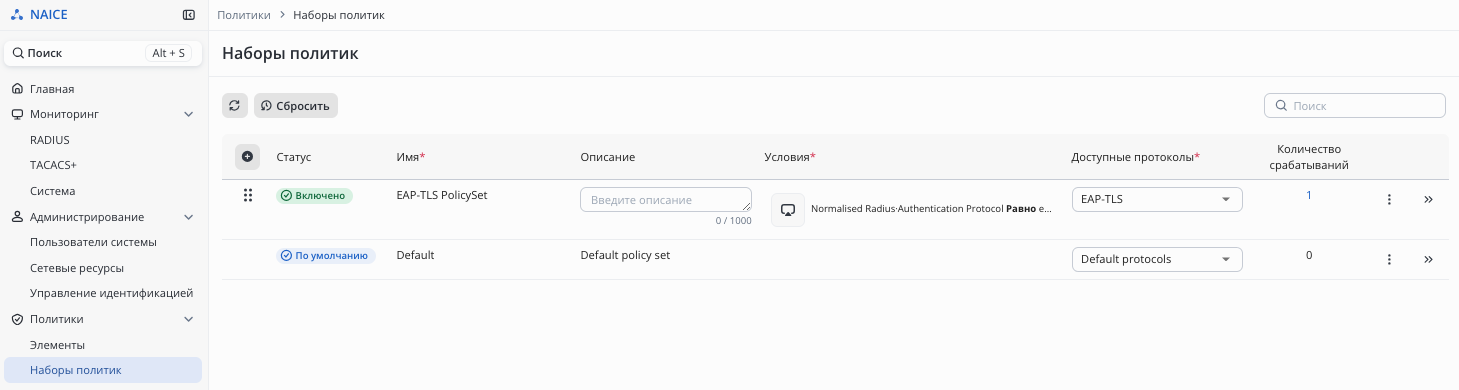

Необходимо перейти в раздел Политики → Наборы политик и нажать значок добавления нового набора политик:

Заполнить:

• Имя - название политики, например EAP-TLS PolicySet
• В выпадающем меню Доступные протоколы выбрать созданный ранее список разрешенных протоколов EAP-TLS

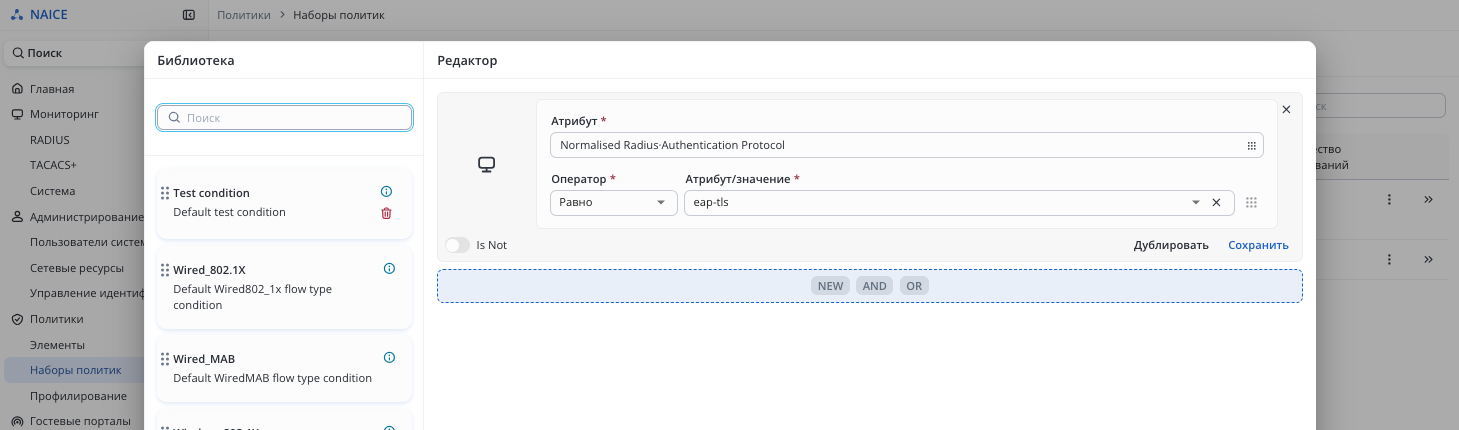

Кликнуть Условия, в открывшемся редакторе заполнить:

• Атрибут - Normalised Radius·Authentication Protocol
• Оператор - Равно
• Атрибут/Значение - eap-tls

Далее необходимо подтвердить выбор кнопкой Использовать. После чего откроется предыдущее окно создания набора политик, но с уже заполненным полем Условия.

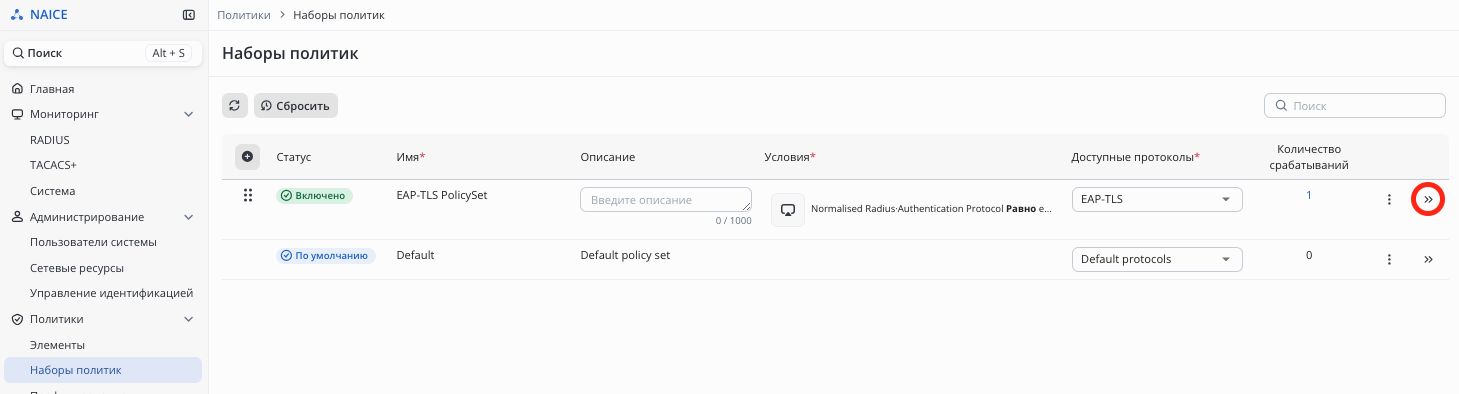

Затем необходимо кликнуть Сохранить, и перейти к настройке политики значком ">>"

Откроется окно настройки политики:

Здесь необходимо выбрать настроенную ранее цепочку идентификации, а затем в поле Профили авторизации выбрать PermitAccess, далее нажать Сохранить.

Настройка сетевого подключения на примере клиента Windows 10

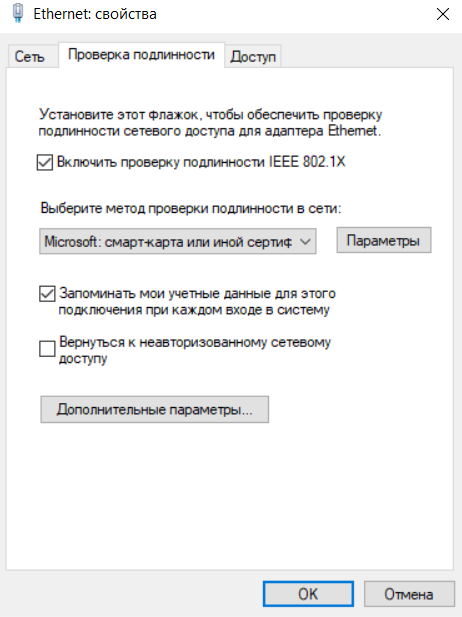

Для настройки сетевого подключения потребуется перейти Пуск → Параметры → Сеть и Интернет → Ethernet → Настройка параметров адаптера. В открывшемся окне выбрать адаптер, дважды нажать на него левой кнопкой мыши и перейти в окно свойств. Перейти во вкладку Проверка подлинности:

• Выберите метод проверки подлинности в сети - выбрать "Microsoft: смарт-карта или иной сертификат".
• Запоминать мои учетные данные для этого подключения при каждом входе в систему - отключить.

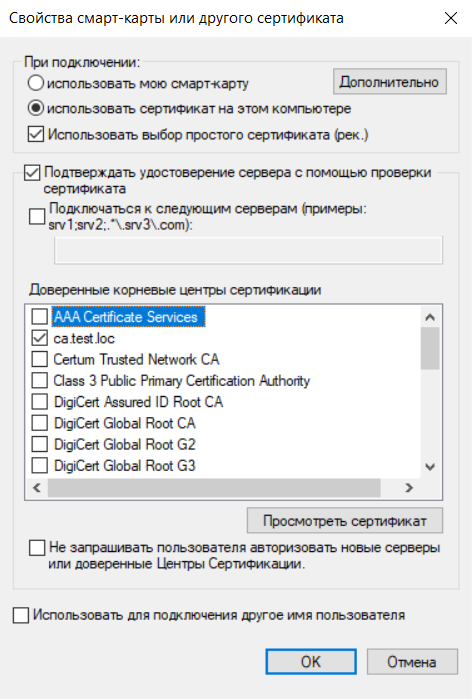

Нажать кнопку Параметры справа от метода проверки подлинности, в открывшемся окне:

• Использовать сертификат на этом компьютере - выбрать;
• Подтверждать удостоверение сервера с помощью проверки сертификата - включить;
• Доверенные корневые центры сертификации - выбрать сертификат ЦС.

Нажать ОK.

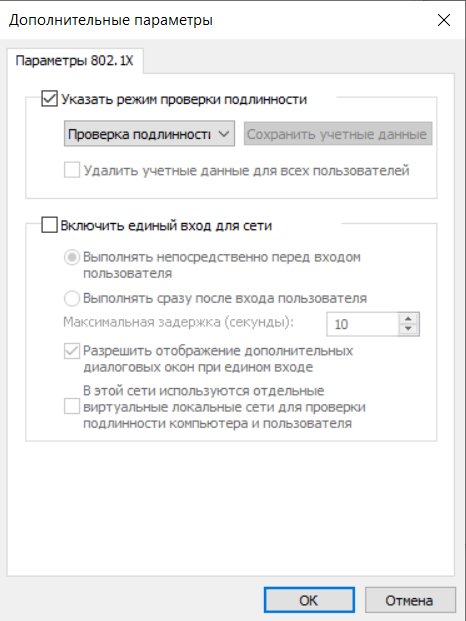

На вкладке Проверка подлинности нажать в нижней части на кнопку Дополнительные параметры, в открывшемся окне:

• Указать режим проверки подлинности - включить, выбрать Проверка подлинности компьютера.

Повторно в двух окнах подряд нажать ОК, закрыв вкладку свойств подключения.

После выполнения данных действий подключить компьютер к сети и убедиться в возможности авторизации с использованием сертификата.

Проверка успешности подключения

Пример успешной авторизации в разделе Мониторинг →  RADIUS:

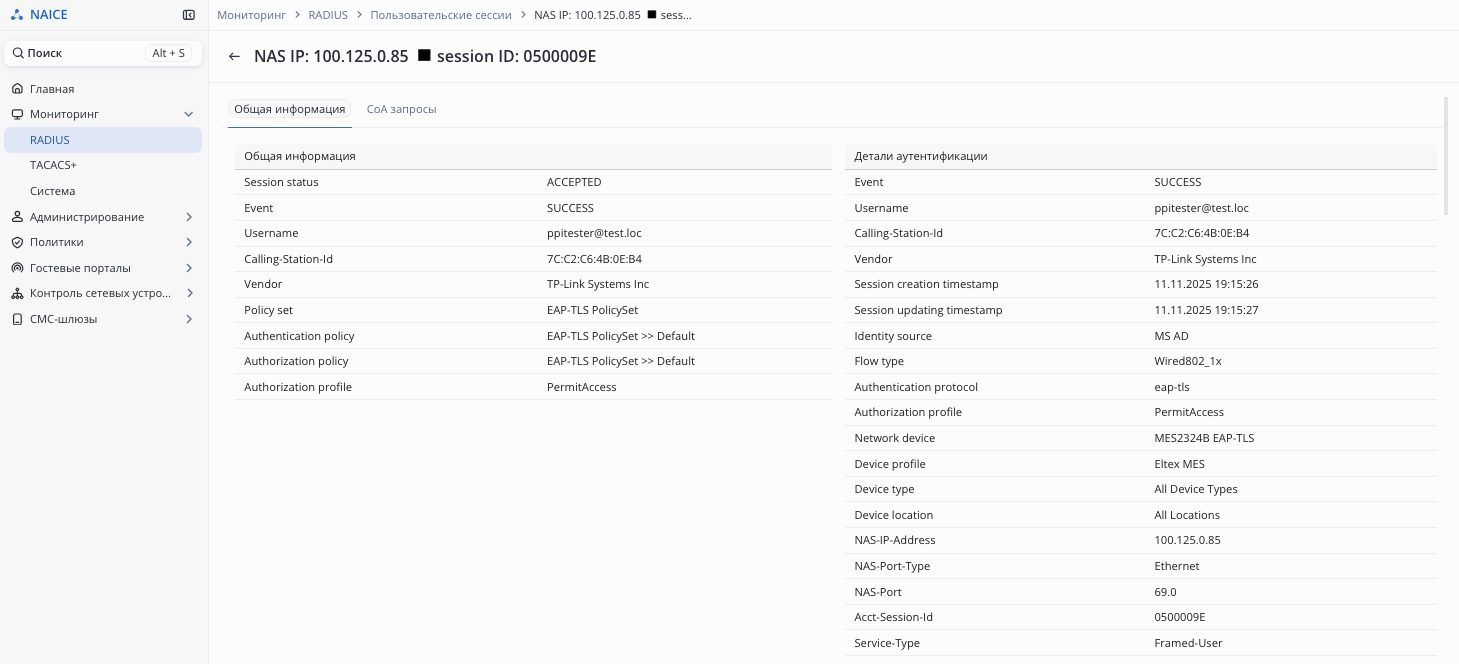

Информация при выборе успешной сессии авторизации:
