Настройка дополнительных функциональных клавиш на оборудовании Cisco указана по примеру из статьи Настройка переадресации CISCO SoftKeySet.

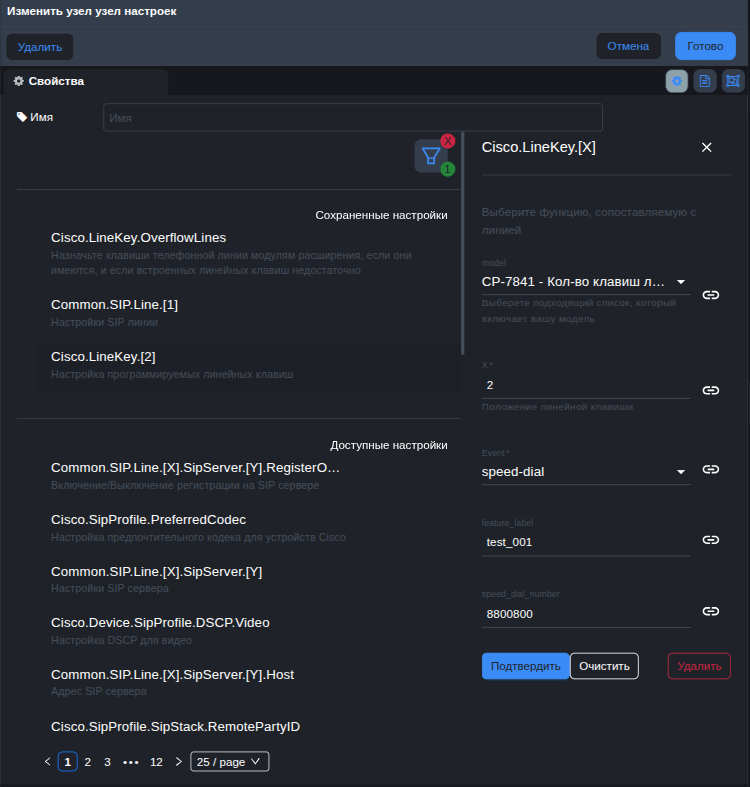

Настройка линейных клавиш осуществляется через параметр Cisco.LineKey.[X] в графе конфигуратора

  1. Выберите необходимую модель телефона.
  2. Выберите положение самой клавиши.
  3. Определите функцию клавиши.
  4. После выбора функции настройте параметры этой функции.

Пример:

На телефон будет отдано в файле конфигурации:
          <line button="1" lineIndex="1">
                <featureID>9</featureID>
                <featureLabel>347_test</featureLabel>
                <proxy>USECALLMANAGER</proxy>
                <port>5060</port>
                <name>347_test</name>
                <displayName>347_test</displayName>
                <authName>347_test</authName>
                <authPassword>123</authPassword>
                <autoAnswer>
                    <autoAnswerEnabled>0</autoAnswerEnabled>
                    <autoAnswerMode>Auto Answer with Speakerphone</autoAnswerMode>
                </autoAnswer>
                <callWaiting>3</callWaiting>
                <sharedLine>false</sharedLine>
                <messageWaitingLampPolicy>3</messageWaitingLampPolicy>
                <messageWaitingAMWI>1</messageWaitingAMWI>
                <messagesNumber>*97</messagesNumber>
                <ringSettingIdle>4</ringSettingIdle>
                <ringSettingActive>5</ringSettingActive>
                <forwardCallInfoDisplay>
                    <callerName>true</callerName>
                    <callerNumber>true</callerNumber>
                    <redirectedNumber>false</redirectedNumber>
                    <dialedNumber>true</dialedNumber>
                </forwardCallInfoDisplay>
                <maxNumCalls>4</maxNumCalls>
                <busyTrigger>2</busyTrigger>
            </line>


        <line button="2">
            <featureID>2</featureID>
            <featureLabel>test_001</featureLabel>
            <speedDialNumber>8800800</speedDialNumber>
        </line>


При настройке линейных клавиш учитывать, что если у вас зарегистрирован уже имеющийся SIP-аккаунт и он назначен на первой клавиши, то линейную клавишу необходимо назначать на следующую клавишу.

Настройка линейных клавиш для Модуля Расширения в графе конфигуратора

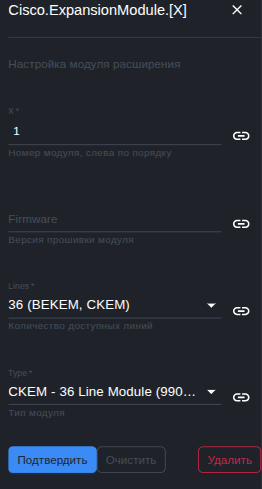

Для активации Модуля Расширения необходимо задать настройку Cisco.ExpansionModule.[X] в графе конфигуратора.

В настройке необходимо указать:

  • Номер модуля;
  • Версия прошивки модуля (не обязательно);
  • Количество доступных линий;
  • Тип модуля.

Без достаточного количества питания Модуль Расширения не запустится.

При активации модуля на телефон в /SEP<MAC>cnf.xml будет отправлено
    <Number_of_Units ua="na">1</Number_of_Units>

    <addOnModules>

    <addOnModule idx="1">
        <deviceType>CKEM</deviceType>
        <deviceLine>36</deviceLine>
        <loadInformation>1</loadInformation>
    </addOnModule>

    </addOnModules>

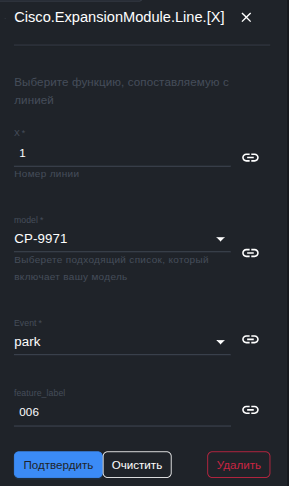

Для настройки линейных клавиш только на Модуль Расширения используется настройка Cisco.ExpansionModule.Line.[X]

Его конфигурация аналогична Cisco.LineKey.[X].

При назначении клавиши на первую позицию Cisco.ExpansionModule.Line.[1] в файле конфигурации назначение позиции отправится со смещением, пропуская линейные клавиши телефона.

Смещение позиции определяется от выбранной модели телефона.

Настройки Underflow и OverflowLines для смещения клавиш между телефоном и консолью

На ECSS-AUP разработана система автоматического перемещения линейных клавиш с консоли на телефон и наоборот для телефонов CISCO.

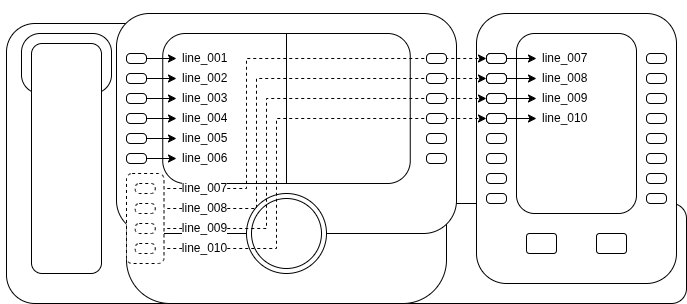

Работа настройки Cisco.LineKey.OverflowLines предназначена для перемещение функциональных клавиш с телефона на Модуль Расширения, которые были назначены через настройку Cisco.LineKey.[X].

Если Cisco.LineKey.OverflowLines – disable(выключен), то недостающие клавиши не будут переназначены на подключенный к телефону Модуль расширения и будут проигнорированы.

Если настройкой Cisco.LineKey.[X] задано клавиш больше, чем нужно назначить на самом телефоне, то недостающие клавиши будут переназначены на подключенный к телефону Модуль Расширения.

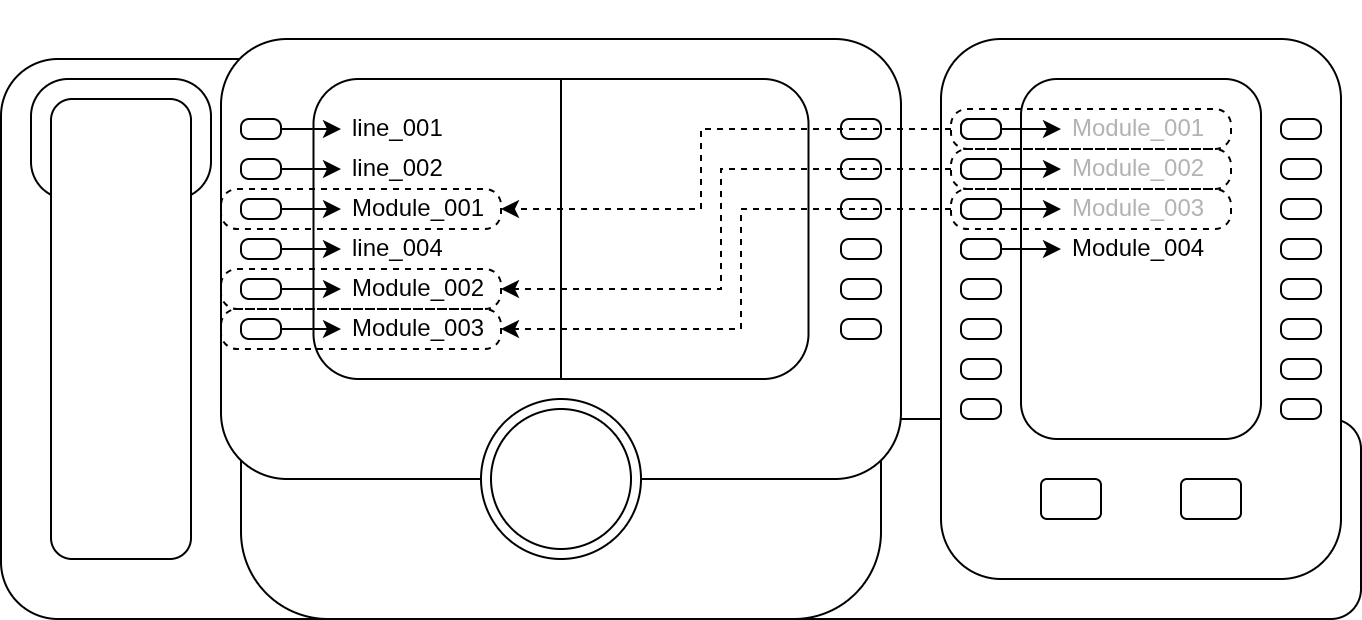

Работа настройки Cisco.ExpansionModule.UnderflowLines предназначена для перемещение функциональных клавиш с Модуля Расширения на телефон, которые были назначены через настройку Cisco.ExpansionModule.Line.[X].

Если Cisco.ExpansionModule.UnderflowLines – disable (выключен), то клавиши, назначенные на Модуле Расширения, не будут перемещены на телефон.

Если настройкой Cisco.ExpansionModule.Line.[X] заданы клавиши на Модуле Расширения, и был подключен к этому модулю телефон без заданной конфигурации клавиш либо частично заданной конфигурации Cisco.LineKey.[X], то первые назначенные клавиши Модуля Расширения переместятся на телефон и займут все пустые позиции.
